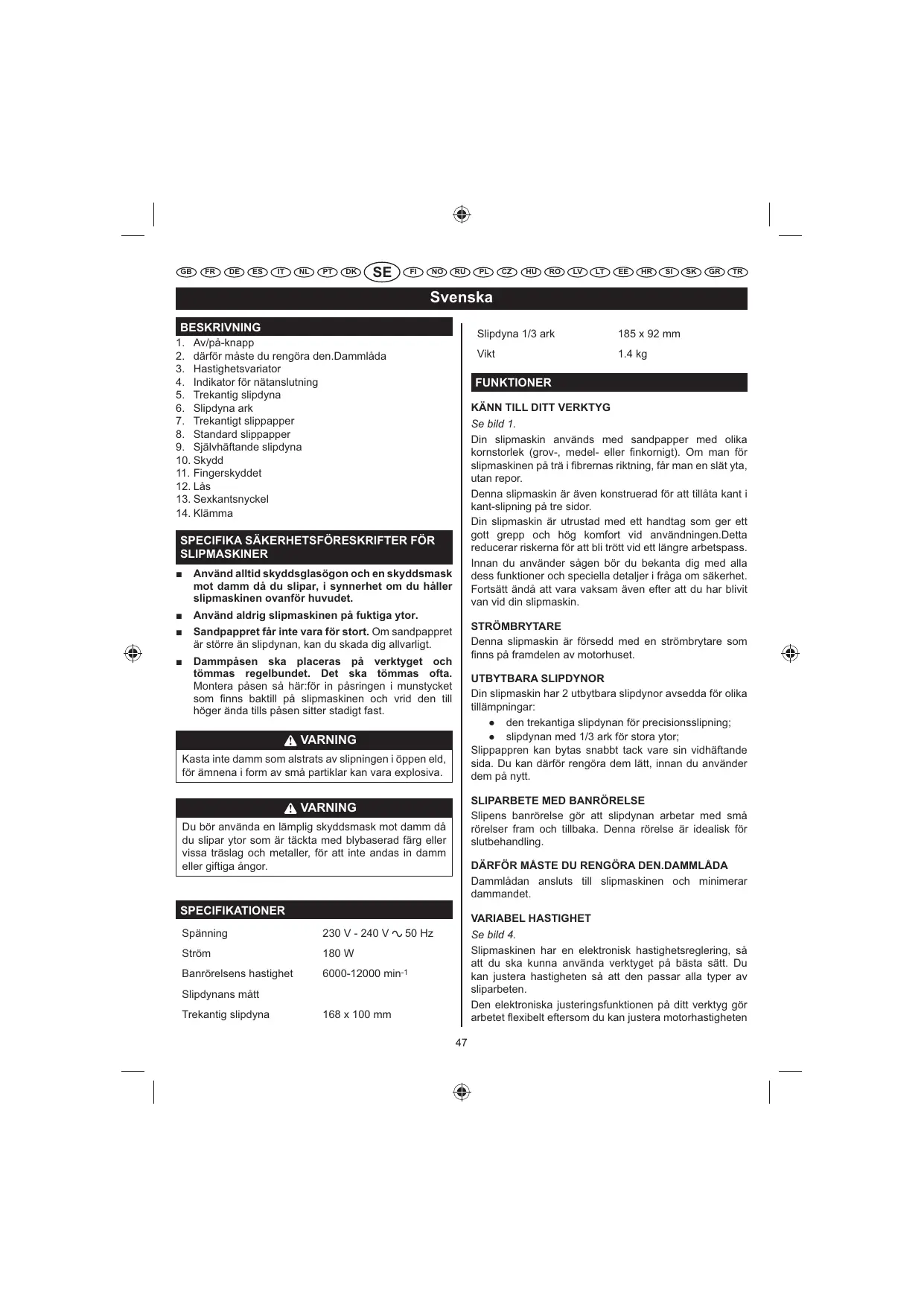

BRUKSANVISNING EMS180RV RYOBI

2. därför måste du rengöra den.Dammlåda

3. Hastighetsvariator

4. Indikator för nätanslutning

9. Självhäftande slipdyna

Se bild 1. Din slipmaskin används med sandpapper med olika kornstorlek (grov-, medel- eller Ânkornigt). Om man för slipmaskinen på trä i Âbrernas riktning, får man en slät yta, utan repor. Denna slipmaskin är även konstruerad för att tillåta kant i kant-slipning på tre sidor. Din slipmaskin är utrustad med ett handtag som ger ett gott grepp och hög komfort vid användningen.Detta reducerar riskerna för att bli trött vid ett längre arbetspass. Innan du använder sågen bör du bekanta dig med alla dess funktioner och speciella detaljer i fråga om säkerhet. Fortsätt ändå att vara vaksam även efter att du har blivit van vid din slipmaskin.

Använd alltid skyddsglasögon och en skyddsmask mot damm då du slipar, i synnerhet om du håller slipmaskinen ovanför huvudet.

Använd aldrig slipmaskinen på fuktiga ytor.

Sandpappret får inte vara för stort. Om sandpappret är större än slipdynan, kan du skada dig allvarligt.

Dammpåsen ska placeras på verktyget och tömmas regelbundet. Det ska tömmas ofta. Montera påsen så här:för in påsringen i munstycket som finns baktill på slipmaskinen och vrid den till höger ända tills påsen sitter stadigt fast. STRÖMBRYTARE Denna slipmaskin är försedd med en strömbrytare som Ânns på framdelen av motorhuset. UTBYTBARA SLIPDYNOR Din slipmaskin har 2 utbytbara slipdynor avsedda för olika tillämpningar: Ê den trekantiga slipdynan för precisionsslipning; Ê slipdynan med 1/3 ark för stora ytor; Slippappren kan bytas snabbt tack vare sin vidhäftande sida. Du kan därför rengöra dem lätt, innan du använder dem på nytt. VARNING Kasta inte damm som alstrats av slipningen i öppen eld, för ämnena i form av små partiklar kan vara explosiva.

SLIPARBETE MED BANRÖRELSE

Slipens banrörelse gör att slipdynan arbetar med små rörelser fram och tillbaka. Denna rörelse är idealisk för slutbehandling. VARNING Du bör använda en lämplig skyddsmask mot damm då du slipar ytor som är täckta med blybaserad färg eller vissa träslag och metaller, för att inte andas in damm eller giftiga ångor. DÄRFÖR MÅSTE DU RENGÖRA DEN.DAMMLÅDA Dammlådan ansluts till slipmaskinen och minimerar dammandet. SPECIFIKATIONER VARIABEL HASTIGHET Spänning 230 V - 240 V Ström 180 W 50 Hz Banrörelsens hastighet 6000-12000 min-1 Se bild 4. Slipmaskinen har en elektronisk hastighetsreglering, så att du ska kunna använda verktyget på bästa sätt. Du kan justera hastigheten så att den passar alla typer av sliparbeten. Den elektroniska justeringsfunktionen på ditt verktyg gör arbetet Èexibelt eftersom du kan justera motorhastigheten Slipdynans mått Trekantig slipdyna Slipdyna 1/3 ark 168 x 100 mm

Svenska beroende på vilken typ av arbete som ska utÈöras. Variatorns elektroniska system uppskattar den belastning som utövas på motorn och ökar eller minskar motorns effekt, så att hastigheten förblir konstant. Hastigheten kan justeras beroende på den typ av arbete som ska utföras eller den typ av yta som ska slipas. På ojämna ytor eller vid snabb grovslipning, vänd variatorn mot höger för att öka hastigheten. SNABB FASTSÄTTNING AV SLIPPAPPER OCH -DYNOR Se bild 2.

1. Koppla ur slipmaskinen.

2. Placera hålen i slippappret eller slipdynan mitt för hålen

i slipmaskinens fot och limma sedan försiktigt papprets kardborresida på foten, så stadigt som möjligt. NOTERA: Vi rekommenderar att hålla slippappren och slipdynorna rena, så att de häftar bättre vid slipmaskinen. Rengör dem regelbundet med en liten borste. HOPSÄTTNING

VARNING Se bild 3. Dammlådan samlar upp damm när du använder slipmaskinen. Slipdamm dras upp genom hålen i slipskivan och samlas i dammlådan under slipning.

1. Koppla ur slipmaskinen.

2. Använd en något vridande rörelse och skjut in

dammlådan i dammutblåset på slipmaskinen. Mallen skall ha en tjocklek på minst 5 mm, så att schablonen kan skjuta ut nedanför bordet.Slipmaskinen får aldrig vara nätansluten då du monterar komponenter, utför inställningar, rengör verktyget eller då du inte använder det. Om du kopplar ur verktyget från eluttaget så förhindrar du oavsiktlig start som kan resultera i allvarliga skador. VARNING

Valet av storlek, korn och typ av slippapper är ytterst viktigt för att erhålla ett högklassigt resultat. För grovbearbetning rekommenderar vi att använda syntetiska slipmedel som alumin eller kiselkarbid. Naturliga slipmedel som Èinta eller granat är nämligen för mjuka för att vara ekonomiska vid grovbearbetning. Allmänt taget är ett grovt slipmedel lämpligt för grovarbete och ett Ânt slipmedel för Ânpolering. Det är materialets yta som avgör hurdant slipmedel som bör användas. Om ytan är skrovlig är det skäl att börja slipningen med ett grovt slippapper, ända tills ytan är jämn. Sedan kan du använda mediumtyp för att eliminera de repor som lämnats kvar av det grova slippappret och slutligen ett Ânt slippapper för att polera ytan. Slipa med varje typ av slippapper, ända tills ytan är helt jämn. Var på din vakt då du använder slipmaskinen. En bråkdel av en sekunds oaktsamhet kan resultera i allvarlig personskada.

Använd slipmaskinen endast för nedanstående ändamål: Ê Slipning av träytor. Ê Borttagning av rost och slipning av stål. Ê Polering och slipning av porslin och metaller. FÖRSIKTIGHET Kom ihåg att hålla nätsladden på avstånd från slipbanan och placera den på ett sådant sätt att den inte fastnar i trästycken, verktyg eller andra föremål under arbetet. VARNING VARNING Använd INTE slipmaskinen utan sandpapper, för att inte skada slipdynan. Använd alltid säkerhetsglasögon eller skyddsglasögon försedda med sidoskydd vid arbete med verktyg. Underlåtenhet att följa denna föreskrift kan leda till att främmande partiklar, damm eller spån slungas mot ögonen och framkallar allvarliga ögonskador. Rekommenderad användning av ark/papper Slippapper, kornstorlek Ø 80 Grov slipning Slippapper, kornstorlek Ø 120 Lätt slipning Slippapper, kornstorlek Ø 150 Lätt slipning ANVÄNDNING

Sätt i gång slipmaskinen så här: Tryck strömbrytaren på/av mot vänster.

Stäng av slipmaskinen så här: Tryck strömbrytaren på/ av mot höger. Långvarigt sliparbete kan förorsaka överhettning av motorn. Om det händer, stäng av slipmaskinen och vänta tills slipskivorna har stannat helt och ta bort den från arbetsstycket. Ta bort handen från ventilationsöppningarna, ta loss slippappret, sätt åter i gång slipmaskinen och ha den att gå på tomgång för att avkyla motorn. ANVÄNDNING Se bild 5.

1. Fäst arbetsstycket så att det inte kan glida under

VARNING Om arbetsstycket inte är fäst, kan det slungas mot användaren och förorsaka allvarliga skador. Använd spetsen på sandpappret med små rörelser fram och tillbaka för att detaljslipning av hörn och kanter.

Se bild 7. För ännu större effektivitet kan du tömma dammpåsen så fort den blir halvfull. Töm alltid ur, och rengör, dammlådan ordentligt efter att du har slipat och innan du lägger undan slipmaskinen. VARNING Tänk på att hålla ansiktet på avstånd från slipmaskinen och slipningsområdet. Skydda håret så att det inte fastnar i slipmaskinen, för det kunde förorsaka allvarliga skador. VARNING

2. Placera slipmaskinen på arbetsytan så att hela foten

är i kontakt med arbetsstycket. Anhopning av partiklar på grund av slipning av ytor som varit belagda med högst lättantändliga produkter som t. ex. polyuretan, linolja, etc. kan antända dammpåsen eller andra delar av slipmaskinen och förorsaka brand. Töm alltid dammlådan ofta (10-15 minuter) för att undvika brand när du slipar, och förvara eller lämna aldrig slipmaskinen utan att helt tömma dammlådan först. Läs noga de rekommen-dationer som lämnats av fabrikanterna som tillverkat beläggningarna. FÖRSIKTIGHET Se till att du inte täpper till ventilations-öppningarna med händerna, för det skulle leda till en överhettning av motorn.

3. Sätt i gång slipmaskinen och Èytta den långsamt på

arbetsstycket. NOTERA: Håll slipmaskinen framför dig på lämpligt avstånd för att kunna se arbetsstycket. Sätt i gång slipmaskinen och vänta tills motorn nått sin maximala hastighet.Rikta sedan långsamt slipmaskinens fot mot arbetsstycket. Då slipmaskinen är i kontakt med arbetsstycket Èyttar du den på arbetsytan med små cirkelformiga rörelser.

1. Koppla ur slipmaskinen.

VARNING Om slipmaskinen inte är urkopplad, kan den sättas i gång oavsiktligt och förorsaka allvarliga kroppsskador.

2. Ta bort dammlådan från slipmaskinen.

3. Skaka om dammpåsen för att tömma den.

4. Sätt tillbaka dammlådan på slipmaskinen.

NOTERA: Ta bort dammlådan från ramen och skaka ur allt damm om du vill rengöra den mer noggrant. Sätt tillbaka dammlådan över ramen och montera på slipmaskinen. Tryck framför allt inte för hårt på slipmaskinen. Slipmaskinens vikt anbringar ett tillräckligt tryck på arbetsstycket.Det är slipmaskinen och slippappret som ska göra allt "arbete". Om du trycker extra hårt på slipmaskinen kan det hända att motorn börjar gå långsammare, att slippappret slits snabbare och att sliphastigheten minskar märkbart. Dessutom kan ett extremt tryck överbelasta motorn och förorsaka en överhettning som kan skada motorn och påverka verktygets funktion. Se upp:värmen som beror på friktionen kan mjuka upp fernissan eller hartsen som täcker träet.

Helark och triangel Se bild 8.

1. Av säkerhetsskäl bör du se till att sladden till verktyget

2. Ta bort slippappret från slipdynan. Lossa skruvarna

Tänk på att inte slipa för länge på samma del av arbetsstycket, för slipmaskinens slipande verkan kan slita snabbt på ämnet och ge ett oregelbundet resultat.

Svenska med ihåligt huvud som fäster slipdynan på maskinen med den bifogade sexkantiga nyckeln.

3. Ta loss slipdynan då alla 3 skruvarna lossats.

4. Placera den nya slipdynan på slipmaskinens fot och

för in den första skruven, utan att dra fast den.

5. För sedan in de 2 andra skruvarna och dra fast alla

skruvar. Kontrollera att skruvarna är åtdragna, men inte för mycket. Sätt slippappret på slipdynan och börja slipa.

1. Öppna Ângerskyddet.

2. Sänk ned Ângerskyddet och lås fast det.

3. Stäng Ângerskyddet.

INDIKATOR FÖR NÄTANSLUTNING

Det här verktyget är utrustat med en indikator för nätanslutning som tänds då verktyget ansluts till nätet. Detta gör användaren uppmärksam på att verktyget är spänningssatt och att det sätts i gång så fort strömbrytaren trycks ned. FÖRSIKTIGHET UNDERHÅLL Plocka bort slippappret närdu inte använder slipmaskinen för att förhindra att pappret blir skevt. VARNING Mallen skall ha en tjocklek på minst 5 mm, så att schablonen kan skjuta ut nedanför bordet.Slipmaskinen får aldrig vara nätansluten då du monterar komponenter, utför inställningar, rengör verktyget eller då du inte använder det. Om du kopplar ur verktyget från eluttaget så förhindrar du oavsiktlig start som kan resultera i allvarliga skador.

FASTSÄTTNING AV SLIPPAPPRET

Kontrollera sandpapprets skick innan du sätter fast det. Använd INTE defekt eller trasigt sandpapper. Sandpapper med kardborrefäste Se bild 9 - 10.

1. Koppla ur slipmaskinen.

2. Placera hålen i slippappret eller slipdynan mitt för hålen

i slipmaskinens fot och limma sedan försiktigt papprets kardborresida på foten, så stadigt som möjligt. NOTERA: Vi rekommenderar att hålla slippappren och slipdynorna rena, så att de häftar bättre vid slipmaskinen. Rengör dem regelbundet med en liten borste. VARNING Använd endast identiska originaldelar när du servar maskinen. Användning av andra delar kan orsaka fara eller produktskada. VARNING

ALLMÄNNA FÖRESKRIFTER

Undvik att använda lösningsmedel vid rengöring plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd en ren tygtrasa för att torka bort smuts, damm, osv. Om slipmaskinen inte är urkopplad, kan den sättas i gång oavsiktligt och förorsaka allvarliga kroppsskador. Standard slippapper Se bild 11.

1. Koppla ur slipmaskinen.

2. Öppna pappersklämman. Ta bort det använda

sandpappret, om det Ânns något sådant.

3. Sätt fast ett nytt sandpapper under pappersklämman.

4. Sätt fast sandpappret på plats.

VARNING Se till att plastdelarna aldrig kommer i kontakt med bromsvätska, bensin, produkter med petroleumbas, penetrerande oljor, osv. Dessaämnen innehåller kemiska produkter som kanskada, försvaga eller förstöra plasten.

Den excentriska rörelsen är idealisk för snabb slipning (borttagning av gammal beläggning, polering av obearbetat trä, avslipning av ytor till en viss tjocklek) och ytbehandling (förberedning av en yta före målning). Sandpappret gör små cirkelrörelser i mycket hög hastighet, vilket ger slipmaskinen en stor rörlighet. Elektriska verktyg som används på glasÂber, gipsplattor eller beklädnadspaneler tenderar att slitas snabbare och få funktionsavbrott i förtid.Spån och sågspån som härstammar från dessa material angriper nämligen vissa komponenter i elektriska verktyg, som t. ex. kugghjul, elborstar, strömbrytare, osv. Följaktligen råder vi användarna att låta bli långvarig användning av detta verktyg på glasÂber, beklädnadspaneler, ytbeläggning för

Svenska igenfyllning eller gips. Om du emellertid måste slipa dessa material är det ytterst viktigt att rengöra slipmaskinen med tryckluft. SYMBOL Säkerhetsvarning

Använd alltid skyddsglasögon när du använder verktyget eller när du blåser damm. Använd en ansiktsmask om det dammar mycket.

min-1 SMÖRJNING Alla lager i det här verktyget är smörjda med tillräckligt mycket högkvalitativt smörjmedel för att räcka under maskinens hela livslängd, vid en normal användning. Därför behövs ingen ytterligaresmörjning. Volt Hertz Växelström Watt Tomgångshastighet Antal varv eller rörelser per minut Bandiameter CE-konformitet

RENGÖRING AV SLIPDYNORNA

Rengör slipdynorna regelbundet, för en längre livslängd och en optimal effektivitet. Du kan avlägsna alla främmande partiklar genom att bara skölja slipdynan med ljummet vatten. Då slipdynan är ren, vrider du varsamt ur den för att få bort överÈödigt vatten och låter den torka. Förvara alltid slipdynorna utbredda på en torr och sval plats. Dubbelisolering Bär hörselskydd. Använd skyddsglasögon Läs instruktionerna ordentligt innan start av maskinen.

RENGÖRING AV SLIPPAPPREN

Slippappren som bifogas med slipmaskinen kan återanvändas. Därför är det viktigt att rengöra dem regelbundet, för att få bort damm och partiklar som hopar sig på ytan under olika sliparbeten. För att rengöra slippappren kan du gnugga dem med en kompakt gummibit. Du kan använda till exempel en ren skosula. Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter Ânns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips. VARNING Ta alltid bort slippappret eller slipdynan från slipmaskinens fot innan du rengör dem. Underlåtenhet att följa denna föreskrift kan förorsaka allvarliga kroppsskador. MILJÖSKYDD Råmaterialen bör återanvändas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

Ryobi garanterar denna produkt mot fabrikationsfel och defekta delar under tjugofyra (24) månader, räknat från det datum som anges på originalfakturan fastställd av återförsäljaren och överlämnad till slutanvändaren. Denna garanti täcker inte skador som förorsakas av normalt slitage, av onormal eller otillåten användning eller skötsel, eller av överbelastning. Den täcker inte heller tillbehör som batterier, glödlampor, blad, ändstycken, påsar, osv. I händelse av felaktig funktion medan garantin är i kraft skall produkten sändas UTAN ATT DEMONTERAS tillsammans med inköpsbeviset till leverantören eller till närmaste servicecenter som auktoriserats av Ryobi. De rättigheter som lagen ger i förhållande till defekta produkter ifrågasätts inte av denna garanti.

VARNING Vibrationsnivåerna som uppges i det här dokumentet har uppmäts i enlighet med ett standardiserat test som beskrivs i EN60745 och som kan användas för att jämföra verktyg. Det kan användas som en preliminär bedömning av den vibration som användaren utsätts för. De deklarerade vibrationsvärdena motsvarar de som uppstår när verktyget används i sitt huvudsyfte. Om verktyget används i andra syften, med andra tillbehör eller om verktyget är dåligt underhållet kan vibrationsnivåerna vara annorlunda. Det kan kraftigt öka vibrationsnivåerna över den totala arbetsperioden.

En uppskattning av vibrationsnivåerna som användaren utsätts för ska också ta hänsyn till de stunder då verktyget är avstängt och när det går på tomgång. Detta kan kraftigt minska vibrationsnivåerna över den totala arbetsperioden. Andra säkerhetsåtgärder som kan skydda användaren från effekterna av vibrationer är: underhållning av verktyget och tillbehören, hålla händerna varma och organisera arbetssättet.

Vi intygar och ansvarar för, att denna produkt överensstämmer med följande normer och dokument. 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233 Bullernivå [K=3dB(A)]: Lp=81.9dB(A) Lw=92.9dB(A) Vibrationsnivå [K=1.5m/s²]: ah=5.65m/s²
