MANUAL DE UTILIZADOR EMS180RV RYOBI

MANUAL DE UTILIZAÇÃO

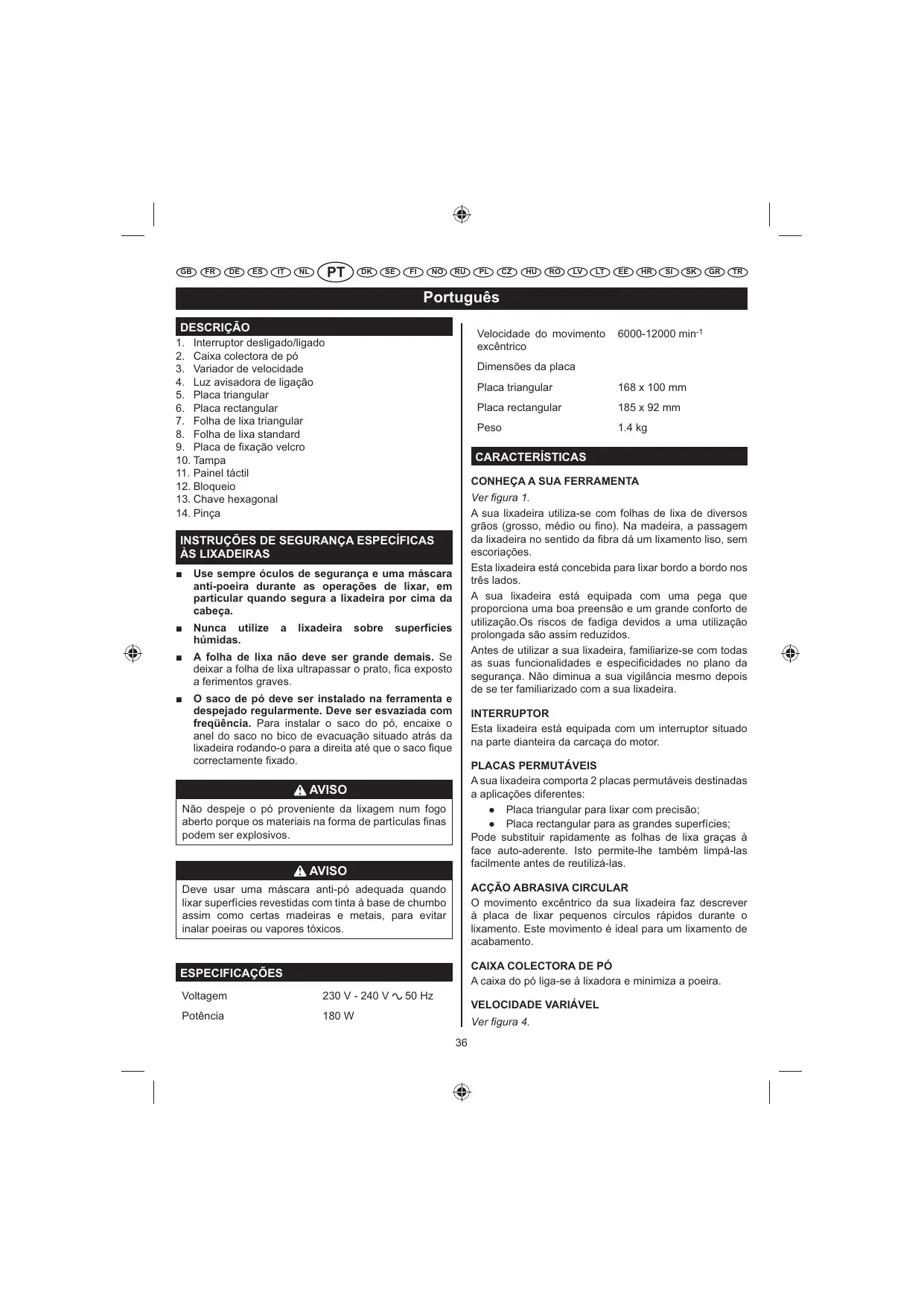

Português DESCRIÇÃO Velocidade do movimento excêntrico

1. Interruptor desligado/ligado

2. Caixa colectora de pó

3. Variador de velocidade

4. Luz avisadora de ligação

9. Placa de Âxação velcro

Dimensões da placa 168 x 100 mm Placa rectangular 185 x 92 mm Peso

CONHEÇA A SUA FERRAMENTA

Use sempre óculos de segurança e uma máscara anti-poeira durante as operações de lixar, em particular quando segura a lixadeira por cima da cabeça.

A folha de lixa não deve ser grande demais. Se deixar a folha de lixa ultrapassar o prato, fica exposto a ferimentos graves.

O saco de pó deve ser instalado na ferramenta e despejado regularmente. Deve ser esvaziada com freqüência. Para instalar o saco do pó, encaixe o anel do saco no bico de evacuação situado atrás da lixadeira rodando-o para a direita até que o saco fique correctamente fixado. lixadeira Placa triangular CARACTERÍSTICAS Ver gura 1. A sua lixadeira utiliza-se com folhas de lixa de diversos grãos (grosso, médio ou Âno). Na madeira, a passagem da lixadeira no sentido da Âbra dá um lixamento liso, sem escoriações. Esta lixadeira está concebida para lixar bordo a bordo nos três lados. A sua lixadeira está equipada com uma pega que proporciona uma boa preensão e um grande conforto de utilização.Os riscos de fadiga devidos a uma utilização prolongada são assim reduzidos. Antes de utilizar a sua lixadeira, familiarize-se com todas as suas funcionalidades e especiÂcidades no plano da segurança. Não diminua a sua vigilância mesmo depois de se ter familiarizado com a sua lixadeira. INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS ÀS LIXADEIRAS

A sua lixadeira comporta 2 placas permutáveis destinadas a aplicações diferentes: Ê Placa triangular para lixar com precisão; Ê Placa rectangular para as grandes superfícies; Pode substituir rapidamente as folhas de lixa graças à face auto-aderente. Isto permite-lhe também limpá-las facilmente antes de reutilizá-las. AVISO Não despeje o pó proveniente da lixagem num fogo aberto porque os materiais na forma de partículas Ânas podem ser explosivos. AVISO

ACÇÃO ABRASIVA CIRCULAR

O movimento excêntrico da sua lixadeira faz descrever à placa de lixar pequenos círculos rápidos durante o lixamento. Este movimento é ideal para um lixamento de acabamento. Deve usar uma máscara anti-pó adequada quando lixar superfícies revestidas com tinta à base de chumbo assim como certas madeiras e metais, para evitar inalar poeiras ou vapores tóxicos.

CAIXA COLECTORA DE PÓ

A caixa do pó liga-se à lixadora e minimiza a poeira. ESPECIFICAÇÕES Voltagem 230 V - 240 V Potência 180 W 50 Hz

Português A lixadeira está equipada com um variador electrónico de velocidade para poder utilizar a ferramenta de modo ideal. Seleccionando a velocidade apropriada, a ferramenta pode ser ajustada às necessidades especíÂcas de lixagem. A característica electrónica da sua ferramenta introduz a Èexibilidade de ajustar a velocidade do motor às condições de trabalho necessárias. O sistema electrónico do variador avalia a carga exercida no motor e em seguida aumenta ou reduz a potência do motor, de modo que a velocidade permaneça constante. A velocidade pode ser ajustada consoante a natureza do trabalho a efectuar ou o tipo de superfície a lixar. Para superfícies rugosas ou para um trabalho rápido de desbaste, rode o variador para a direita de modo a aumentar a velocidade. Utilização Recomendada da Folha / Almofada Folha de lixa grão Ø 80 Lixamento grosseiro Folha de lixa grão Ø 120 Lixamento ligeiro Folha de lixa grão Ø 150 Lixamento ligeiro FIXAÇÃO RÁPIDA DAS FOLHAS DE LIXA E DAS PLACAS DE LIXA Ver gura 2.

1. Desligue a lixadeira da corrente.

2. Alinhe os furos da folha de lixa ou a placa de lixa

com os furos da placa da lixadeira e em seguida faça pressão com cuidado no lado velcro da folha de lixa contra a placa, o mais Ârmemente possível. NOTA: Recomendamos-lhe que conserve as folhas de lixa e as placas de lixa limpas para melhorar a adesão à placa da lixadeira. Limpe-as regularmente com uma pequena escova. MONTAGEM AVISO A sua lixadeira nunca deve ser ligada a uma tomada de corrente quando montar peças, efectuar ajustes, quando limpar a sua ferramenta ou quando não a utilizar. Desligar a ferramenta irá prevenir o arranque acidental que poderia causar graves lesões.

INSTALAR A CAIXA DE PÓ

Ver gura 3. A caixa do pó fornece um sistema de recolha do pó para a lixadora. A serradura acumula-se nos orifícios do disco de lixa e é recolhido na caixa de pó durante a lixagem.

1. Desligue a lixadeira da corrente.

2. Usando um movimento de ligeira torção, deslize

Ârmemente a caixa colectora de pó para os gases de escape da ventoinha sobre a lixadora.

A escolha do tamanho correcto, do grão e do tipo de folha de lixa é extremamente importante se quiser obter um lixamento de qualidade. Para um lixamento de desbaste, é aconselhável utilizar abrasivos sintéticos como a alumina ou o carboneto de silício. Os abrasivos naturais tais como o sílex ou a granada são muito macios para que possam ser utilizados de maneira económica para um lixamento de desbaste. De um maneira geral, um grão grosso permite retirar mais material, enquanto que um grão Âno permite obter um melhor acabamento. O estado da superfície a lixar permite determinar o tamanho do grão a utilizar. Se a superfície for rugosa, comece o lixamento com uma folha de lixa de grão grosso até que a superfície Âque uniforme. Pode utilizar em seguida uma folha de lixa de grão médio para eliminar os arranhões deixados pela folha de lixa de grão grosso e por Âm uma folha de lixa de grão Âno para polir a superfície. Lixe sempre com cada tamanho de grão até que a superfície Âque uniforme. AVISO Tenha o máximo de cuidado quando utilizar esta lixadeira. Acções descuidadas, mesmo por uma fracção de segundo, podem resultar em graves lesões pessoais. APLICAÇÕES Utilize a sua ferramenta unicamente para as aplicações mencionadas abaixo: Ê Lixar sobre superfícies de madeira. Ê Remoção da ferrugem e lixamento do aço. Ê Polimento e lixamento da porcelana e de metais. AVISO NÃO utilize a lixadeira sem folha de lixa para não daniÂcar o prato.

3. Ponha a sua lixadeira em funcionamento antes de

aplicá-la na peça a trabalhar. NOTA: Segure a sua lixadeira em frente de si e a uma boa distância do corpo e da peça a trabalhar. Ponha a lixadeira em funcionamento e espere que o motor atinja a sua velocidade máxima.Dirija em seguida lentamente a placa da lixadeira para a peça a trabalhar. Uma vez a placa em contacto com a peça a trabalhar, mova a lixadeira sobre a superfície descrevendo pequenos círculos. ATENÇÃO Conserve o cabo de alimentação afastado da trajectória da placa e posicioná-lo de forma que não seja agarrado por tábuas, ferramentas ou por qualquer outro objecto durante o lixamento. AVISO Use sempre óculos de segurança ou óculos de protecção munidos de resguardos laterais quando utilizar ferramentas. A falta de cumprimento desta instrução pode ocasionar a projecção de corpos estranhos para os seus olhos e provocar lesões oculares graves. Não force a lixadeira. O peso da lixadeira exerce uma pressão suÂciente sobre a peça a trabalhar.Deixe a lixadeira e a folha de lixa fazerem todo o "trabalho". A aplicação de uma pressão suplementar na lixadeira pode provocar o abrandamento do motor, desgastar mais rapidamente a folha de lixa e reduzir consideravelmente a velocidade de lixamento. Além disso, uma pressão excessiva pode sobrecarregar o motor e provocar um aquecimento excessivo que pode daniÂcar o motor e prejudicar o bom funcionamento da ferramenta. Cuidado, o calor devido à fricção pode amolecer o verniz ou a resina que cobre a madeira. ESPECIFICAÇÕES

COLOCAÇÃO EM FUNCIONAMENTO / PARAGEM DA

LIXADEIRA Não lixar durante muito tempo a mesma parte da peça a trabalhar porque a acção abrasiva da lixadeira pode remover demasiado material e tornar a superfície irregular. Ver gura 4.

Para desligar a lixadeira: Empurre o interruptor liga/ desliga para a direita. Longos períodos de lixamento podem provocar um aquecimento excessivo do motor. Se isso ocorrer, desligue a lixadora e aguarde até que o disco de lixa pare completamente e, em seguida, remova-o da mesa de trabalho. Retire a sua mão das fendas de ventilação, remova a folha de lixa, e em seguida ponha a lixadeira em funcionamento e faça-a trabalhar em vazio para arrefecer o motor. UTILIZAÇÃO Ver gura 5.

1. Fixe a peça a trabalhar de maneira que não possa

deslizar sob a lixadeira.

AVISO Ver gura 6. Se não Âxar a peça a trabalhar, esta pode ser projectada na direcção do utilizador e provocar ferimentos graves.

AVISO Para uma lixagem de pormenor tal como em cantos e fendas, utilize a ponta da almofada de lixagem com pequenos movimentos para a frente e para trás.

ESVAZIAR A CAIXA DE PÓ

Conserve a sua cara afastada da lixadeira e da zona de lixamento. Proteja os cabelos para que não possam ser agarrados pela lixadeira, o que poderia ocasionar ferimentos graves. Ver gura 7. Para maior eÂcácia, esvazie o saco colector de pó quando estiver meio cheio. Esvazie e limpe sempre a caixa do pó muito bem depois da conclusão de uma operação de lixagem e antes de guardar a lixadora em armazém.

2. Coloque a lixadeira na superfície de trabalho de forma

que toda a superfície da placa Âque em contacto com a peça a trabalhar. ATENÇÃO Tenha o cuidado de não obstruir as fendas de ventilação com as suas mãos porque isso provocaria um aquecimento excessivo do motor.

Português Papel de lixa de prender e engatar AVISO Ver gura 9 - 10.

1. Desligue a lixadeira da corrente.

2. Alinhe os furos da folha de lixa ou a placa de lixa

com os furos da placa da lixadeira e em seguida faça pressão com cuidado no lado velcro da folha de lixa contra a placa, o mais Ârmemente possível. NOTA: Recomendamos-lhe que conserve as folhas de lixa e as placas de lixa limpas para melhorar a adesão à placa da lixadeira. Limpe-as regularmente com uma pequena escova. A acumulação de partículas quando lixa superfícies revestidas com produtos altamente inÈamáveis como, por exemplo, o poliuretano, o óleo de linho, etc. Para reduzir o risco de incêndio, esvazie sempre frequentemente a sua caixa de pó (10-15 minutos) enquanto lixa e nunca armazene ou deixe uma lixadora sem esvaziar totalmente a sua caixa de poeira. Leia atentamente as recomendações dos fabricantes de revestimentos.

1. Desligue a lixadeira da corrente.

AVISO Se a lixadeira não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves. AVISO Se a lixadeira não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves. Folha de lixa standard

2. Remova a caixa de pó da lixadora.

3. Sacuda o saco do pó para esvaziá-lo.

4. Ligue novamente a caixa de pó à lixadora.

NOTA: Para uma limpeza mais exaustiva da caixa de pó, remova a mesma da estrutura e abane o pó. Substitua a caixa de pó sobre a estrutura e, em seguida, instale a caixa colectora de pó na lixadora. Ver gura 11.

1. Desligue a lixadeira da corrente.

2. Solte a braçadeira do papel. Remova o papel de lixa

SUBSTITUIÇÃO DAS PLACAS

MOVIMENTO ORBITAL O movimento excêntrico é ideal para as acções rápidas de lixar (eliminação dos revestimentos, polimento de madeira bruta, aplainamento de superfícies segundo uma determinada espessura) e os trabalhos de acabamento (preparação de uma superfície antes da pintura). A folha de lixa efectua pequenos círculos a grande velocidade, permitindo assim uma grande mobilidade da lixadeira. Folha e bloco triangular Ver gura 8.

1. Por motivos de segurança, certiÂque-se de que a sua

ferramenta está desligada.

2. Retire a folha de lixa da placa da lixadeira. Desaperte

os parafusos de cabeça oca que Âxam a placa à lixadeira por meio da chave sextavada fornecida.

3. Depois de retirar os 3 parafusos, retire a placa.

4. Instale a nova placa na base da lixadeira e insira o

primeiro parafuso, sem o apertar.

5. Insira os 2 outros parafusos e aperte todos os

parafusos. VeriÂque se os parafusos estão bem apertados, mas sem excesso. Coloque a folha de lixa na placa e comece a lixar.

UTILIZAÇÃO DO PAINEL TÁCTIL

1. Abra a tampa de protecção táctil.

3. Feche a tampa da almofada de dedo.

LUZ AVISADORA DE LIGAÇÃO

A ferramenta está equipada com uma luz avisadora de ligação que acende quando a ferramenta está ligada. Esta luz avisa o utilizador que a ferramenta se encontra ligada à corrente e que entrará em funcionamento assim que premir o interruptor. ATENÇÃO Remova a folha de lixa quando não estiver a ser utilizada para evitar deformações.

COLOCAÇÃO DA FOLHA DE LIXA

VeriÂque o estado da folha de lixa antes de colocá-la. NÃO utilize folhas de lixa defeituosas ou rasgadas.

Português MANUTENÇÃO AVISO AVISO Use sempre óculos de protecção ou óculos de segurança com protecções laterais durante a operação da ferramenta eléctrica ou quando estiver a levantar poeira no ar. Caso a operação seja poeirenta, use também uma máscara contra o pó. A sua lixadeira nunca deve ser ligada a uma tomada de corrente quando montar peças, efectuar ajustes, quando limpar a sua ferramenta ou quando não a utilizar. Desligar a ferramenta irá prevenir o arranque acidental que poderia causar graves lesões. LUBRIFICAÇÃO Todos os rolamentos desta ferramenta estão lubriÂcados com um montante suÂciente de lubriÂcante de elevado nível, de acordo com a duração de vida da unidade em condições normais de funcionamento. Por conseguinte,não requer nenhuma lubriÂcação suplementar. AVISO Ao realizar a manutenção utilize apenas peças de substituição idênticas. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

INSTRUÇÕES DE ORDEM GERAL

Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos pode ser daniÂcada pelos solventes vendidos no comércio. Utilize um pano limpo para remover as sujidades, o pó, etc.

LIMPEZA DAS PLACAS DE LIXA

Para assegurar uma vida mais longa e uma excelente eÂcácia das placas de lixa, limpe-as regularmente. Pode retirar todas as impurezas lavando simplesmente a placa com água morna. Depois da lavagem, deve torcê-la suavemente para retirar o excesso de água e deixe-a secar. Arrume sempre as placas de lixa horizontalmente num local seco e fresco. AVISO Os elementos de plástico nunca devem entrar em contacto com líquido de travões, gasolina, produtos à base de petróleo, óleos penetrantes, etc. Estassubstâncias contêm produtos químicos que podemdaniÂcar, enfraquecer ou destruir o plástico.

LIMPEZA DAS FOLHAS DE LIXAS

As folhas de lixas fornecidas com a sua lixadeira podem ser reutilizadas. É portanto importante que as limpe regularmente para retirar o pó e as partículas que se acumulam na superfície durante as diversas operações de lixamento. Para limpar as folhas de lixas, esfregue-as com um bloco compacto de borracha. Pode utilizar, por exemplo, uma sola de sapatos limpa. As ferramentas eléctricas utilizadas nos equipamentos de Âbra de vidro, nas placas de gesso, nos painéis de revestimento têm tendência a usar-se mais rapidamente e a apresentar falhas prematuras.As aparas e a serradura provenientes destes materiais são com efeito muito abrasivas para as peças das ferramentas eléctricas como por exemplo as engrenagens, as escovas, os interruptores, etc. Por conseguinte, a utilização prolongada desta ferramenta em Âbra de vidro, painéis de revestimento, massa de reboco ou gesso é fortemente desaconselhada. Se, porém, tiver que lixar estes materiais, é extremamente importante que limpe a sua lixadeira com ar comprimido. AVISO Retire sempre a folha de lixa ou a placa de lixa da placa da lixadeira antes de limpá-la. O não cumprimento desta instrução pode ocasionar ferimentos graves.

PROTECÇÃO DO AMBIENTE

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados.

Português SÍMBOLO Alerta de Segurança

min-1 Volts Hertz Corrente alterna Watts Velocidade em vazio Número de rotações ou movimentos por minuto Diâmetro orbital Conformidade CE Isolamento duplo Use protecção para os ouvidos Use protecção para os olhos Agradecemos que leia atentamente instruções antes de iniciar a máquina.

Os aparelhos eléctricos antigos não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existem instalações para o efeito. VeriÂque com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

Este produto Ryobi está garantido contra os vícios de fabrico e as peças defeituosas por um prazo de vinte e quatro (24) meses, a contar da data que faz fé no original da factura emitida pelo vendedor ao utilizador final. As deteriorações provocadas pelo desgaste normal, por uma utilização ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos, etc. No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo. Os seus direitos legais relativos aos produtos defeituosos não são prejudicados pela presente garantia.

AVVERTENZE Il livello di vibrazioni indicato in questo foglio informativo è stato misurato seguendo un test svolto secondo i requisiti indicati dallo standard EN60745 e potrà essere utilizzato per paragonare un utensile con un altro. Potrà essere utilizzato per una valutazione preliminare dell’esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicato tenendo conto delle applicazioni principali dell’utensile. Comunque se l’utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potrà variare. Ciò potrà significativamente aumentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale. AVISO O nível de emissão de vibrações fornecido nesta folha de informações foi medido em conformidade com o teste uniformizado descrito em EN60745 e pode ser usado para comparar uma ferramenta com outra. Este pode ser usado para uma avaliação preliminar da exposição. O nível de emissão de vibração declarado refere-se à aplicação principal da ferramenta. Contudo, se a ferramenta for usada para aplicações diferentes, com acessórios diferentes ou não for devidamente mantida, a emissão de vibrações pode diferir. Isto pode fazer aumentar significativamente o nível de exposição ao longo do período de trabalho total. Uma estimativa do nível de exposição às vibrações deve ter, também, em consideração o tempo durante o qual a ferramenta está desligada ou em que está ligada mas não está a realizar qualquer trabalho. Isto pode reduzir significativamente o nível de exposição durante o período total de trabalho. Identifique medidas adicionais de segurança que protejam o operário dos efeitos da vibração como a manutenção da ferramenta e dos acessórios, a manutenção das mãos quentes e a organização de padrões de trabalho.

DECLARAÇÃO DE CONFORMIDADE

Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos. 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233 Nível de ruído [K=3dB(A)]: Lp=81.9dB(A) Lw=92.9dB(A) Nível de vibração [K=1.5m/s²]: ah=5.65m/s²
