HASZNÁLATI ÚTMUTATÓ WX NIKON

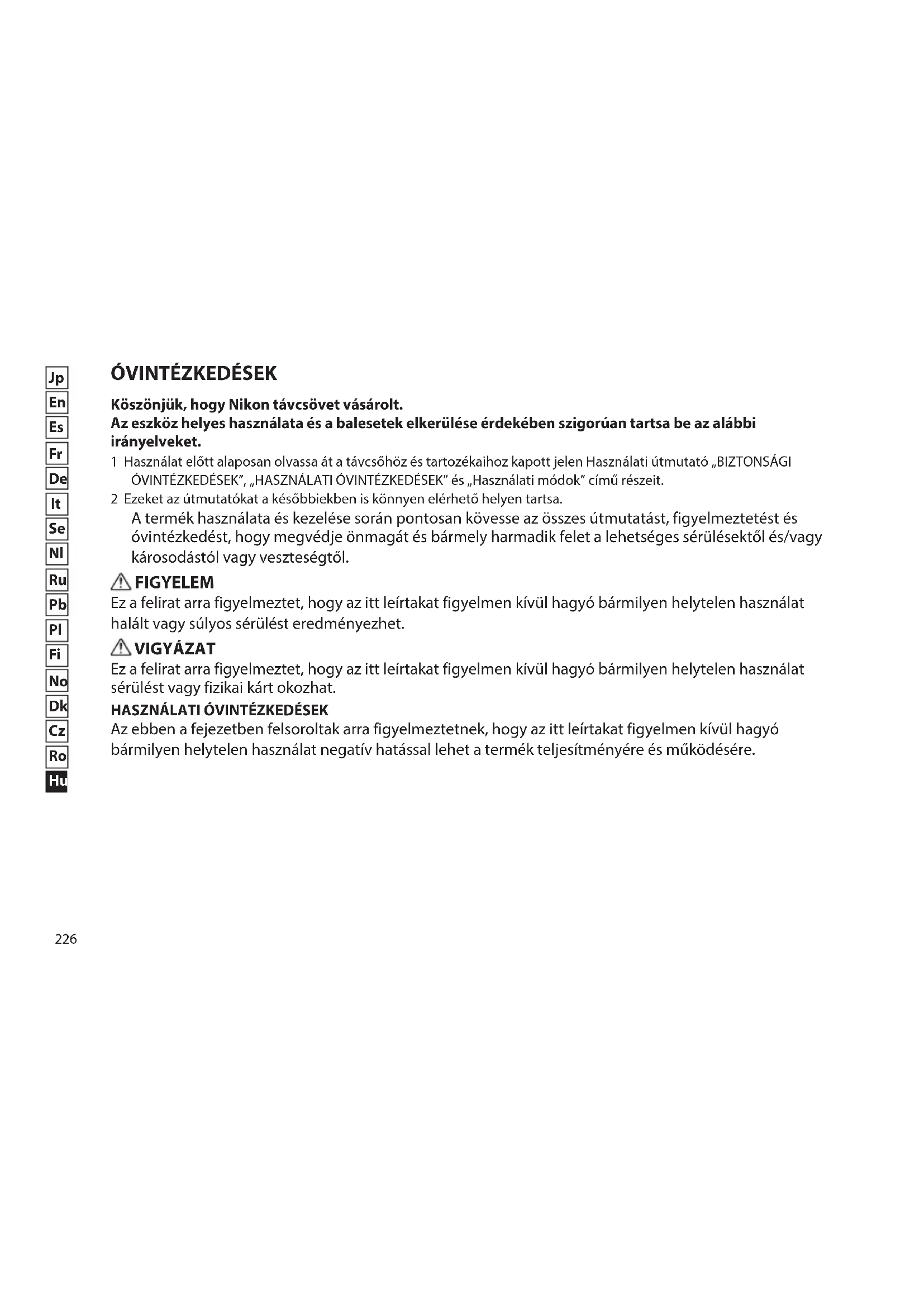

Köszönjük, hogy Nikon távcsövet vásárolt. Az eszköz helyes használata és a balesetek elkerülése érdekében szigorúan tartsa be az alábbi irányelveket. 1 Használat előtt alaposan olvassa át a távcsőhöz és tartozékaihoz kapott jelen Használati útmutató „BIZTONSÁGI ÓVINTÉZKEDÉSEK”, „HASZNÁLATI ÓVINTÉZKEDÉSEK” és „Használati módok” című részeit. 2 Ezeket az útmutatókat a későbbiekben is könnyen elérhető helyen tartsa. A termék használata és kezelése során pontosan kövesse az összes útmutatást, figyelmeztetést és óvintézkedést, hogy megvédje önmagát és bármely harmadik felet a lehetséges sérülésektől és/vagy károsodástól vagy veszteségtől. FIGYELEM Ez a felirat arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó bármilyen helytelen használat halált vagy súlyos sérülést eredményezhet. VIGYÁZAT Ez a felirat arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó bármilyen helytelen használat sérülést vagy fizikai kárt okozhat.

HASZNÁLATI ÓVINTÉZKEDÉSEK

Az ebben a fejezetben felsoroltak arra figyelmeztetnek, hogy az itt leírtakat figyelmen kívül hagyó bármilyen helytelen használat negatív hatással lehet a termék teljesítményére és működésére.227

A távcsőről FIGYELEM! A távcsővel soha ne nézzen közvetlenül a napba. Ha közvetlenül a napba vagy intenzív fénybe néz, akkor súlyosan károsodhat a szeme, akár meg is vakulhat. VIGYÁZAT!

• Ne hagyja a távcsövet instabil helyen, mert leeshet és sérülést okozhat.

• Gyaloglás közben ne használja a távcsövet. Nekimehet tárgyaknak és megsérülhet.

• Ne lóbálja a távcsövet a pántjánál fogva, mert megüthet valakit és sérülést okozhat.

• A tok, a pánt, a távcsővel használható külső anyagok és a gumi szemkagyló idővel és a piszkos ruhák miatt elhasználódnak. Ennek megelőzésére minden használat előtt ellenőrizze állapotukat és kérjen tanácsot egy hivatalos Nikon szervizképviselettől, ha ilyen elhasználódást tapasztal.

• Ha hosszasan használja a gumi szemkagylót, az bőrgyulladást okozhat. Ha bármilyen tünetet észlel, ne használja tovább és azonnal forduljon orvoshoz.

• Vigyázzon, hogy a pupillák közötti távolság vagy a dioptria állítása közben ne csípje be az ujját. Különösen figyeljen, ha kisgyermekek használják a távcsövet.

• Ne hagyja a csomagolás műanyag zacskóját kisgyerekek közelében, mert a szájukba vehetik azt és megfulladhatnak tőle.

• Ügyeljen arra, hogy kisgyermekek nehogy véletlenül lenyeljék a lencsesapkát vagy a gumi szemkagylót. Ha ilyen történne, azonnal forduljon orvoshoz.

• Ne szerelje szét a távcsövet. A készüléket hivatalos Nikon szervizképviseletnél javíttassa.228

A sapkák elvesztését megakadályozó zsineg VIGYÁZAT! Szállítás közben a távcsövet fogja, ne a sapkák elvesztését megakadályozó zsineget. A tripod adapterről VIGYÁZAT!

• A tartószerkezet rögzítőcsavarját erősen meghúzva biztonságosan csatlakoztassa a tripodra. Ellenőrizze azt is, hogy a rögzítőcsavar nem lazult-e ki használat közben.

• Csak a rögzítőcsavar biztonságos meghúzása után használja. Ha laza, akkor az egyes részek szétválhatnak, ami a távcső sérülését okozhatja.

• Ne távolítsa el a tripod adapter tetején található csavart. Emellett a távcső használata előtt mindig ellenőrizze, hogy a csavar nem lazult-e meg.

• A tripod adaptert tárolhatja a tokjában a csatlakoztatott távcsővel együtt. Helyváltoztatás közben távolítsa el a tripod adaptert a tripodról, és tárolja a tokjában a csatlakoztatott távcsővel együtt. Ha hosszabb ideig tárolja, távolítsa el a tripod adaptert a távcsőről, és tárolja az adaptert a tok kijelölt helyén.

• Nem javasoljuk, hogy az állványra rögzített távcsővel változtasson helyet, mert ez balesetveszélyes.

• Amikor a tripod adaptert a távcsővel együtt mozgatja, a távcsövet fogja, ne a tripod adaptert.229

• A távcső jobb és bal oldali csöveit ne próbálja túlnyitni. A „dioptriagyűrűk” se forgassa el jobban a megengedettnél.

• A távcsövet ne érje eső, fröccsenő víz, homok vagy sár. A termék teljesítményét azonban nem befolyásolja, ha kisebb esőnek vagy vízpermetnek van kitéve, mivel vízhatlan kialakítású. Törölje le a vízcseppeket minél hamarabb.

• Mindig védje a távcsövet az ütődéstől. Ha a távcsővel nem lát megfelelő képet, miután leejtette vagy vizes lett, azonnal vigye hivatalos Nikon szervizképviseletbe.

• Hirtelen hőmérséklet-változás esetén pára csapódhat le a lencsékre. Ebben az esetben szobahőmérsékleten alaposan szárítsa meg a távcsövet.

• Magas páratartalom esetén páralecsapódás vagy foltok jelenhetnek meg a lencséken. Ezért tartsa hűvös és száraz helyen a távcsövet. Ha esőben vagy éjszaka használta a távcsövet, akkor szobahőmérsékleten alaposan szárítsa meg, és tárolja hűvös, száraz helyen.

• Hosszú távú tároláshoz a távcsövet helyezze műanyag zacskóba vagy szárítószert tartalmazó légmentesen záró tartóba. Ha ez nem lehetséges, akkor tárolja tiszta, jól szellőző helyen, a tokjából kivéve, mivel ott könnyen bepárásodhat.

• A távcsövet ne hagyja autóban erős napon, vagy hősugárzó készülék mellett. Ez károsíthatja vagy árthat neki.230

KARBANTARTÁS ÉS TÁROLÁS

1. Vigyázzon, nehogy homok vagy por kerüljön a „dioptriagyűrűk” és egyéb alkatrészek forgó részei közé.

2. Miután lefújta róla a port, finom, tiszta ronggyal tisztítsa meg a felületet. Tengerparti használat után enyhén nedvesítse be a finom és tiszta ruhát és törölje le a felületre került sót, aztán száraz ronggyal törölje át a felületet. Ne tisztítsa benzinnel, hígítószerrel vagy más szerves oldószerrel.

3. Miután fújóeszközzel vagy aeroszolos palackkal óvatosan lefújta a törmeléket vagy port a lencsék felületéről, a

maradék port távolítsa el puha, zsírmentes kefével.

4. Amikor foltokat vagy szennyeződést, például ujjlenyomatot távolít el a lencse felületéről, akkor puha, tiszta

pamutronggyal nagyon óvatosan törölje át a lencséket. A makacs szennyeződések eltávolításához használjon kis mennyiségű tiszta alkoholt (etanolt) vagy kereskedelmi forgalomban kapható lencsetisztítót; törlés közben körkörös mozdulatokkal a lencse közepétől kifelé haladjon. Ne használjon semmilyen durva anyagot, mert ez megkarcolhatja a lencse felületét.231

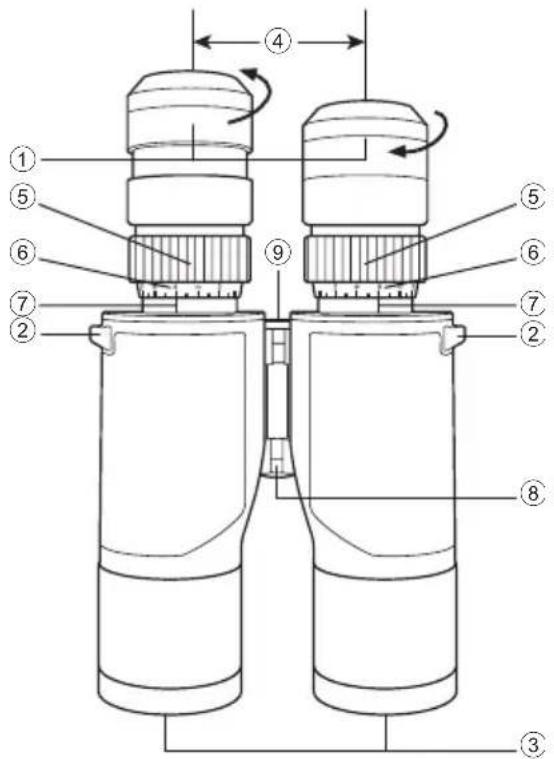

A távcső részei 1 Szemkagyló 2 Nyakpánt fűzőnyílása 3 Objektívlencse 4 Pupillák közötti távolság 5 Dioptriagyűrű 6 0 (zéró) dioptriás helyzet 7 Dioptriavonal 8 Középtengely 9 A pupillatávolságot mérő skála

Kétcsöves távcső ×1 Fedő szemlencsesapka ×1 Fedő objektívlencse-sapka ×2 Elvesztést megakadályozó zsineg a sapkákhoz (hurokkal és rögzítőelemmel) ×1 Nyakpánt ×1 Tok ×1 Tokpánt ×1 Tripod adapter ×1

A távcső használati módjai Szemkagyló A szemkagylók forgatási irányait lásd a 231. oldalon lévő ábrán.

• Ha szemüveges, használja őket teljesen behúzva. A pontos beállításhoz használhatja a kattanó fokozatok egyikét is, mielőtt elérné a teljesen behúzott helyzetet.

• Ha nem szemüveges, használja őket teljesen kitolva. A szemhelyzethez való pontos beállításhoz használhatja a kattanó fokozatok egyikét is, mielőtt elérné a teljesen kitolt helyzetet. A pupillatávolság beállítása

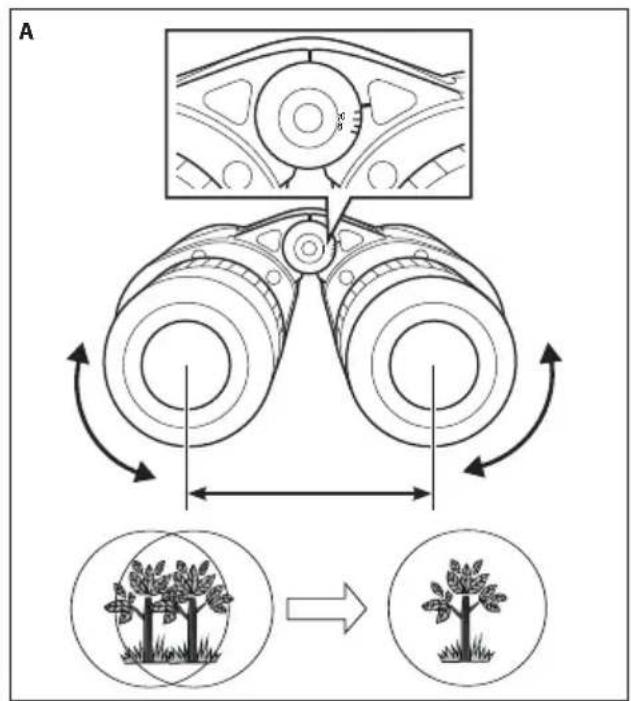

• Nézzen a szemlencsékbe, nyissa és zárja a távcső csöveit az (A) ábrán látható nyilaknak megfelelően, és úgy állítsa be, hogy a megtekintett objektum egyetlen körben látszódjon. A pupillatávolságot mérő skála

• Ezzel megjegyezhető a beállított pupillák közötti távolság értéke, amikor azt újra be kell állítani.

A fókusz beállítása (dioptriaállítás)

• A távcső csövein külön-külön beállítható a fókusz.

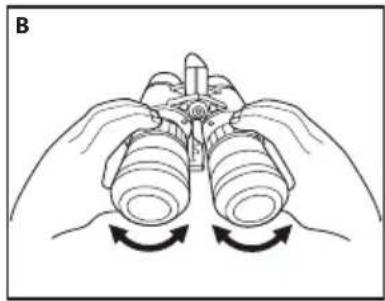

• Állítsa a fókuszt a célra mindkét szemnél külön (B).

A dioptriagyűrűk skálái

• Megjegyezheti a skála dioptriavonalon jelzett értékét

) a fókusz beállításakor az újbóli beállításhoz (C).

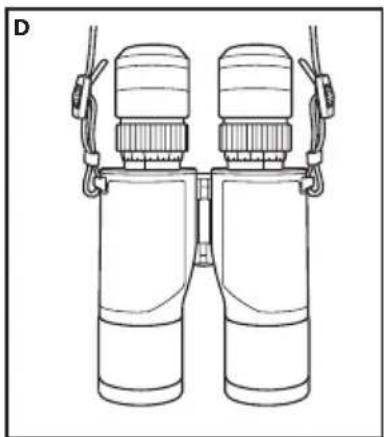

A nyakpánt használata Erősítse fel a nyakpántot a (D) ábrán látható módon, ügyelve arra, hogy a pánt ne csavarodjon meg.

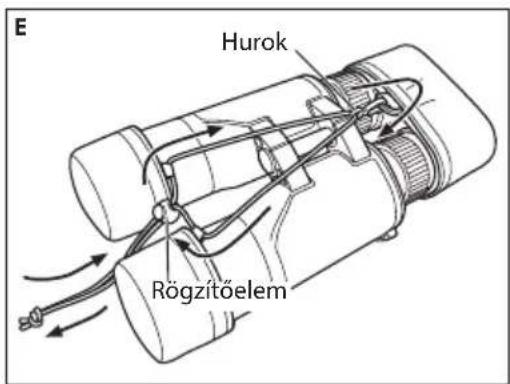

A fedő szemlencsesapka, fedő objektívlencse-sapka és a sapkák elvesztését megaka- dályozó zsineg használata A sapkák elvesztését megakadályozó zsineget a következő sorrendben használhatja a sapkák távcsőhöz rögzítéséhez és az elvesztésük megakadályozáshoz.

1) Rögzítse az elvesztést megakadályozó zsineg hurkát a fedő

2) Fűzze át a zsineget az (E) ábrán nyilakkal jelzett módon.

• Ha nem tudja átfűzni a zsineget a rögzítőelemen, használjon csipeszt, vagy hasonló eszközt.

3) Kösse meg a zsineg mindkét végét, és csúsztassa a rögzítőelemet a

sapkák rögzítéséhez.

Hurok Rögzítőelem235

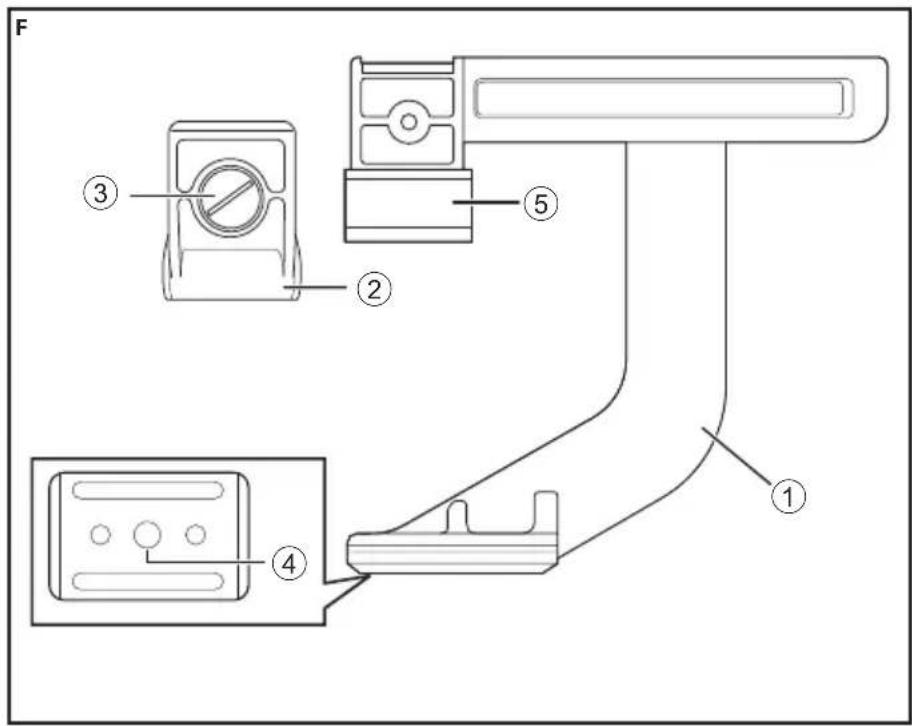

A TRA-5 tripod adapter használati módjai A távcső részei 1 Tripod adapter-állvány 2 Szorítókengyel 3 Csatlakoztató csavar 4 Állvány csavarnyílása 5 Középtengely persely

A TRA-5 tripod adapter csatlakoztatása a távcsőhöz

• Vigyázzon, hogy el ne ejtse a távcsövet, hiszen nehéz.

az (F) ábrán jelzett alkatrészekre vonatkoznak.

1) Nyissa szét a távcsövet a

pupillatávolság növeléséhez.

) csatlakoztató csavarját

) az óramutató járásával ellentétesen egy érmével vagy más hasonlóval a kengyel eltávolításához.

A tripod adaptert a távcső objektív lencséjének oldaláról helyezze be.

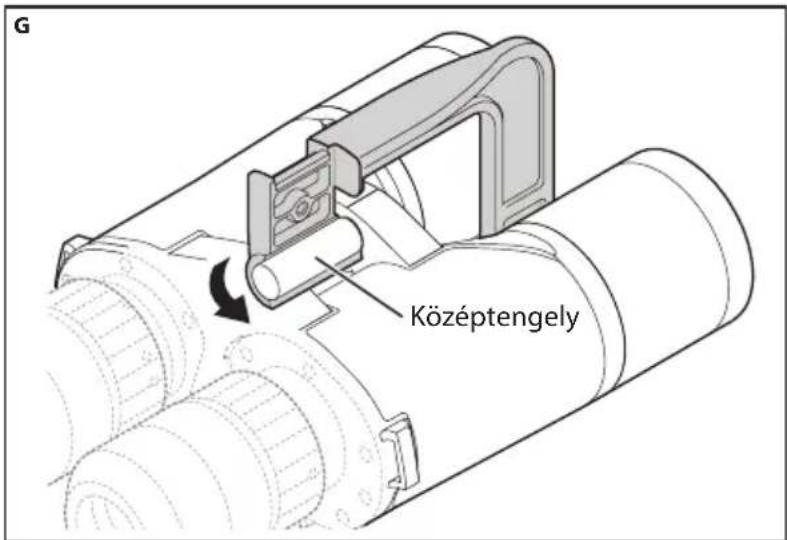

• Illessze a távcső középtengelyét a középtengely kengyelébe (

Vigyázzon, hogy ne sérüljön meg a távcső

4) Csatlakoztassa a kengyelt (

) a tripod adapterre, és forgassa a csatlakoztató csavart (

) az óramutató járásával megegyező irányba a távcső tripod adapterhez való rögzítéséhez.

Miután meghúzta a csavart az ujjaival, húzza meg egy érmével vagy más hasonló tárggyal is

5) Végezze el a távcső

pupillatávolságának finombeállítását.

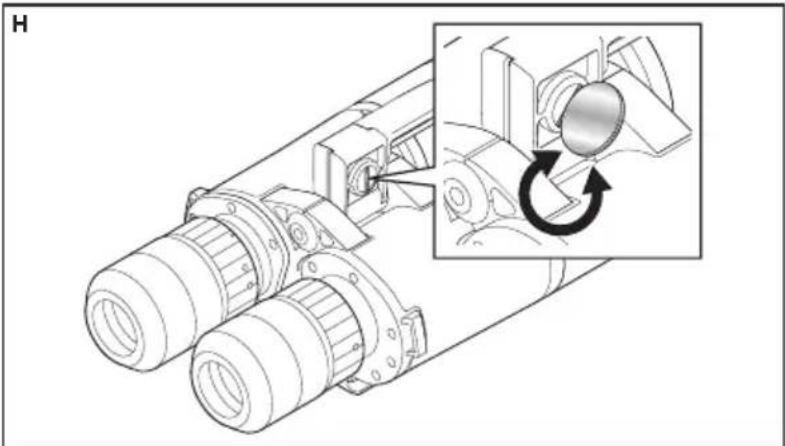

• A pupillák közötti távolság beállításához tekintse meg az 232. oldalon lévő ábrát. A csatlakoztatás befejezését a (H) ábra mutatja. Csatlakoztatott tripod adapterrel a távcsövet a tokban is tárolhatja.

Műszaki adatok Típus: Dach-prizmás, csövenként fókuszáló távcső Modell 7×50 10×50 Nagyítás (×) 7 10 Az objektívlencse tényleges átmérője (mm)

Látómező (valós) (˚) 10,7 9 Látómező (látszólagos) (˚)* 66,6 76,4 Látómező 1000 m/yd esetén. (m/láb) 188/563 157/472 Kilépőpupilla (mm) 7,1 5,0 Fényerő 50,4 25,0 Betekintési távolság (mm) 17,7 15,3 Közelfókusz-távolság (m/láb) 12,3/40,4 20,0/65,6 Hossz (mm/hüvelyk) 272/10,7 291/11,5 Szélesség (mm/hüvelyk) 171/6,7 171/6,7 Mélység (mm/hüvelyk) 80/3,1 80/3,1 Tömeg (g/uncia) 2420/85,4 2505/88,4 Pupillák közti távolság beállítása (mm/hüvelyk) 58–78 2,3–3,1 58,5–78 2,3–3,1 Szerkezet Vízálló (5 m mélységig 10 percig), nitrogéngázzal töltött

• A következő képlet alapján számított érték: [tan ω' = Γ x tanω]: Látszólagos látómező: 2ω', nagyítás: Γ, Valós látómező: 2ω238

Vízállóság és páramentesítés:

• Az itt feltüntetett típusok mindegyike vízálló, és az optikai rendszerük nem károsodik, ha legfeljebb 5 méter mély vízbe esnek, és nem maradnak ott 10 percnél tovább.

• Magas páratartalmú, poros és esős időben is használhatók anélkül, hogy megsérülnének.

• A nitrogéntöltetnek köszönhetően ellenállnak a páralecsapódásnak és a penésznek. A termék használatakor vegye figyelembe az alábbiakat:

• Mivel a termék nem tökéletesen szigetelt szerkezetű, ne tartsa folyóvíz alá, ill. ne használja folyóvízben.

• A mozgatható részek beállítása előtt töröljön le minden nedvességet a károsodás elkerülése, valamint a biztonság megőrzése érdekében. A Nikon Vision javaslata szerint távcsövét úgy tarthatja kitűnő állapotban, ha egy hivatalos viszonteladó rendszeresen karbantartja azt. A lencsék tisztítása Ha a lencséket aeroszolos lencsetisztítóval tisztítja, a flakont legalább 30 cm-re tartsa a lencse felületétől, és mozgassa a flakont, hogy a permet ne egy ponton érje a lencsét.

• A távcső szemlencséinek tisztításakor távolítsa el a szemkagylók fekete részét az (

) ábrán nyíllal jelzett irányban forgatva. Így a szemlencsék könnyebben tisztíthatók. A szemkagylók felhelyezésekor rögzítse őket szorosan a (

) ábrán nyíllal jelzett irányban történő forgatással.

• A műszaki adatok és a kivitel előzetes értesítés nélkül változhat.
