NÁVOD K OBSLUZE WX NIKON

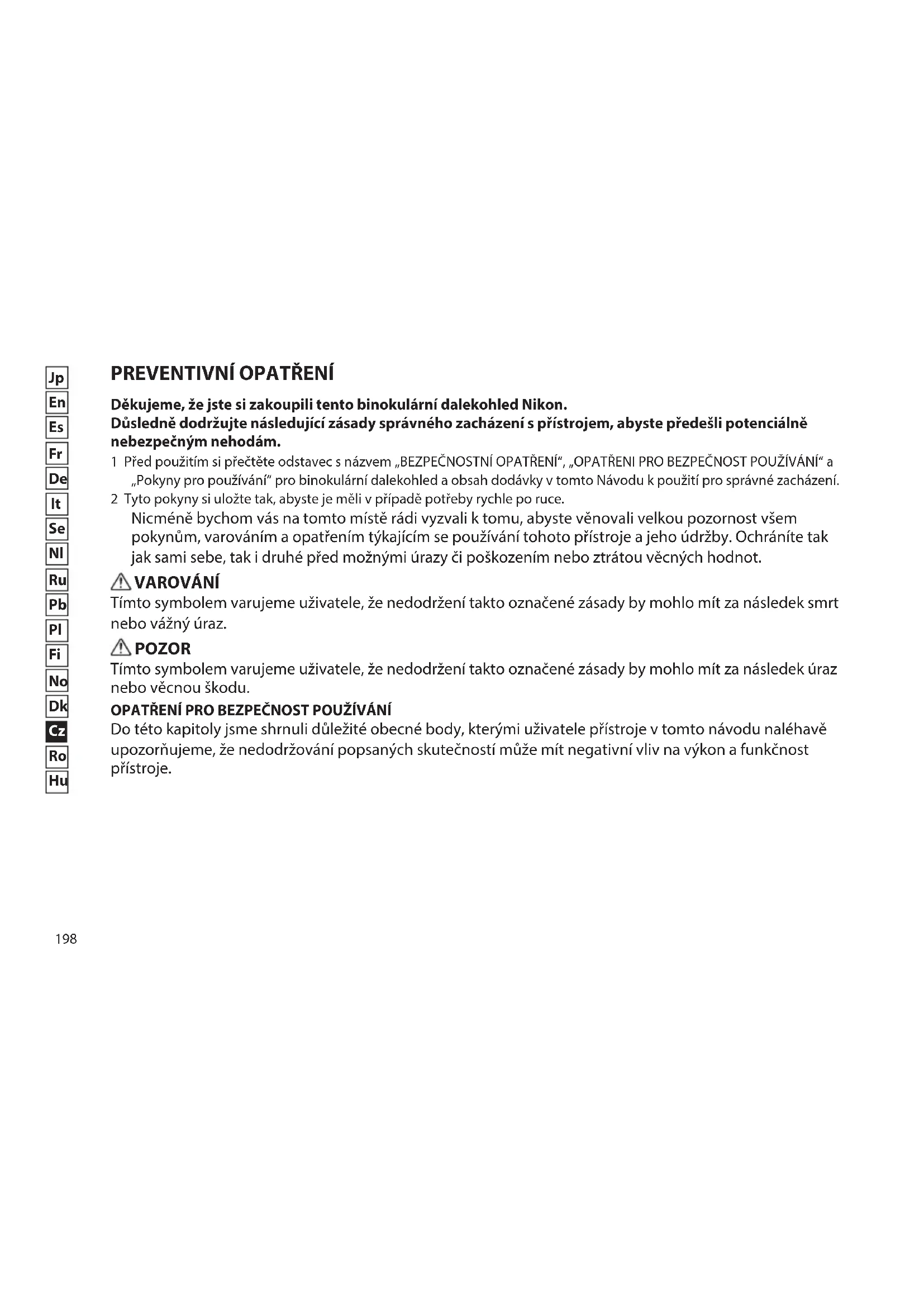

Děkujeme, že jste si zakoupili tento binokulární dalekohled Nikon. Důsledně dodržujte následující zásady správného zacházení s přístrojem, abyste předešli potenciálně nebezpečným nehodám. 1 Před použitím si přečtěte odstavec s názvem „BEZPEČNOSTNÍ OPATŘENÍ“, „OPATŘENI PRO BEZPEČNOST POUŽÍVÁNÍ“ a „Pokyny pro používání“ pro binokulární dalekohled a obsah dodávky v tomto Návodu k použití pro správné zacházení. 2 Tyto pokyny si uložte tak, abyste je měli v případě potřeby rychle po ruce. Nicméně bychom vás na tomto místě rádi vyzvali k tomu, abyste věnovali velkou pozornost všem pokynům, varováním a opatřením týkajícím se používání tohoto přístroje a jeho údržby. Ochráníte tak jak sami sebe, tak i druhé před možnými úrazy či poškozením nebo ztrátou věcných hodnot. VAROVÁNÍ Tímto symbolem varujeme uživatele, že nedodržení takto označené zásady by mohlo mít za následek smrt nebo vážný úraz. POZOR Tímto symbolem varujeme uživatele, že nedodržení takto označené zásady by mohlo mít za následek úraz nebo věcnou škodu. OPATŘENÍ PRO BEZPEČNOST POUŽÍVÁNÍ Do této kapitoly jsme shrnuli důležité obecné body, kterými uživatele přístroje v tomto návodu naléhavě upozorňujeme, že nedodržování popsaných skutečností může mít negativní vliv na výkon a funkčnost přístroje.199

O tomto binokulárním dalekohledu VAROVÁNÍ! Binokulárním dalekohledem se nikdy nedívejte přímo do slunce. Přímý pohled do slunce nebo silného světla může vážně poškodit zrak nebo způsobit oslepnutí. POZOR!

• Binokulární dalekohled nepokládejte do nestabilní polohy. Mohl by spadnout na zem a někoho zranit.

• Nedívejte se do binokulárního dalekohledu při chůzi. Můžete do něčeho nečekaně narazit a zranit se.

Držíte-li binokulární dalekohled za řemínek, nešvihejte jím. Mohli byste někoho uhodit a zranit.

• Pouzdro, řemínek a materiál použitý na vnější straně binokulárního dalekohledu a pryžových očnic podléhají stárnutí a časem mohou začít zanechávat skvrny na oděvu. Proto před každým použitím zkontrolujte, v jakém jsou stavu, a pokud objevíte známky zhoršení kvality materiálu, poraďte se v obchodu, ve kterém jste přístroj zakoupili.

• Při déletrvajícím styku pokožky s pryžovými očnicemi dalekohledu může dojít k zánětu kůže. Při sebemenších příznacích přestaňte přístroj používat a vyhledejte ihned lékaře.

• Při seřizování mezioční vzdálenosti či dioptrické korekce dávejte pozor, abyste si neuskřípli prst. Dávejte bedlivý pozor zejména tehdy, pokud binokulární dalekohled svěříte do rukou malým dětem.

• Polyetylenový sáček, do kterého byl přístroj zabalen, nenechávejte v dosahu malých dětí. Mohly by si jej nasadit přes ústa a udusit se.

• Dávejte pozor, aby malé děti nedopatřením nespolkly víčko nebo očnici dalekohledu. Pokud se to přesto stane, ihned vyhledejte lékaře.

• Binokulární dalekohled nerozebírejte. Opravu je nutné svěřit autorizovanému servisnímu zástupci společnosti Nikon.200

O lanku proti ztrátě krytek POZOR! Při přesouvání z jednoho místa na druhé držte binokulární dalekohled a nenoste jej za lanko proti ztrátě krytek. O stativovém adaptéru POZOR!

• Řádně připevněte ke stativu pevným utažením zajišťovacího šroubu patice k upevnění na stativ. Během používání rovněž kontrolujte, zda zajišťovací šroub není uvolněný.

• Používejte pouze po řádném utažení šroubu nástavce. Pokud je volný, součásti se mohou uvolnit a poškodit binokulární dalekohled.

• Nedemontujte šroub na horní straně stativového adaptéru. Před každým použitím binokulárního dalekohledu rovněž zkontrolujte, zda šroub není povolen.

• Když je stativový adaptér připevněn k binokulárnímu dalekohledu, můžete jej uchovávat v pouzdru. Při přesouvání z jednoho místa na druhé sejměte stativový adaptér ze stativu a uložte jej do pouzdra připevněný k binokulárnímu dalekohledu. Při ukládání na delší dobu sejměte stativový adaptér z binokulárního dalekohledu a uložte jej na určené místo v pouzdru.

• Když je binokulární dalekohled připevněn na stativu, nedoporučujeme se přesouvat, protože by mohlo dojít k nečekaným nehodám.

• Při přemísťování se stativovým adaptérem připevněným k binokulárnímu dalekohledu přidržujte binokulární dalekohled, nikoli stativový adaptér.201

OPATŘENÍ PRO BEZPEČNOST POUŽÍVÁNÍ O tomto binokulárním dalekohledu POUŽÍVÁNÍ A OVLÁDACÍ PRVKY

• Otvíravý pohyb pravého a levého tubusu binokulárního dalekohledu je omezený, neotvírejte je proto příliš. Podobně omezený je také rozsah otáčení kroužku pro „dioptrickou korekci“.

• Přístroj chraňte před deštěm, stříkající vodou, pískem a blátem. Navíc díky vodotěsnosti tohoto produktu nemá na jeho funkci vliv lehký déšť nebo stříkající voda. Nicméně nezapomeňte co nejdříve setřít kapky vody z přístroje.

• Binokulární dalekohled nevystavujte otřesům. Jestliže vám binokulární dalekohled spadl na zem nebo zmokl a poté nezobrazuje normálně jako dosud, odneste jej ihned autorizovanému zástupci společnosti Nikon.

• Při náhlých změnách teploty může dojít ke kondenzaci vody tedy orosení povrchu čoček. V takovém případě nechte binokulární dalekohled důkladně vyschnout za pokojové teploty.

JAK PŘÍSTROJ UCHOVÁVAT

• V přístroji uloženém ve velmi vlhkém prostředí se může na povrchu čoček objevovat kondenzovaná voda nebo plíseň. Proto binokulární dalekohled uchovávejte v chladu a suchu. Po pozorování za deštivého dne nebo noci nechte přístroj důkladně vyschnout za pokojové teploty a poté jej uložte na chladné a suché místo.

• Před uložením na delší dobu zabalte binokulární dalekohled do plastového sáčku nebo jiného vzduchotěsného obalu s pohlcovačem vlhkosti. Pokud tuto možnost nemáte, pak přístroj uložte na čisté, dobře větrané místo, odděleně od pouzdra, které snadno zvlhne.

• Za horkých nebo slunečných dnů nenechávejte binokulární dalekohled ležet v autě. Neukládejte jej ani v blízkosti tepelných zdrojů. Přístroj by se mohl poškodit nebo utrpět podobnou újmu.202

1. Zabraňte vniknutí písku nebo nečistot do otáčivých částí kroužků pro „dioptrickou korekci“ atd.

2. Nejprve z povrchu tělesa přístroje ofoukněte prach a poté jej otřete měkkou a čistou utěrkou. Pokud jste přístroj

používali u moře, vezměte na čištění měkkou a čistou utěrku mírně navlhčenou ve vodě a setřete z povrchu tělesa přístroje sůl, která na něm pravděpodobně ulpěla. Na čištění nepoužívejte benzen, ředidlo ani žádná jiná organická činidla.

3. Nejdříve lehce ofoukejte nečistoty nebo prach z povrchu objektivu ofukovátkem nebo aerosolovým sprejem a potom

odstraňte zbývající prach měkkým nemastným štětcem.

4. Skvrny či šmouhy způsobené např. otisky prstů odstraníte z povrchu čoček velmi jemně měkkou a čistou bavlněnou

utěrkou nebo nemastným ubrouskem určeným přímo k čištění čoček. K setření odolných šmouh použijte malé množství čistého (nikoliv denaturovaného) lihu. Otírejte krouživým pohybem směrem ze středu čoček ven. Nepoužívejte tvrdé materiály, mohou povrch čočky poškrábat.203

Názvosloví 1 Pryžové očnice 2 Očko na řemínek na krk 3 Objektiv 4 Mezioční vzdálenost 5 Kroužek pro dioptrickou korekci 6 Značka odpovídající 0 (nulovým) dioptriím 7 Stupnice dioptrické korekce 8 Středová hřídel 9 Měřítko mezioční vzdálenosti

Binokulární dalekohled ×1 Krytka okuláru ×1 Krytky objektivu ×2 Lanko proti ztrátě krytek (s háčkem a zarážkou)

Řemínek na krk ×1 Pouzdro ×1 Řemínek pouzdra ×1 Stativový adaptér ×1

Pokyny pro používání binokulárního dalekohledu Očnice Směry, kterými je nutné otáčet očnicemi, najdete na obrázku na straně 203.

• Nosíte-li brýle, používejte úplně zasunuté. K přesnému nastavení pohledu můžete před plným zasunutím využít také některou zacvakávací mezipolohu.

• Nenosíte-li brýle, vysuňte na maximum. K přesnému nastavení polohy oka můžete před plným vysunutím využít také některou zacvakávací mezipolohu. Nastavení mezioční vzdálenosti

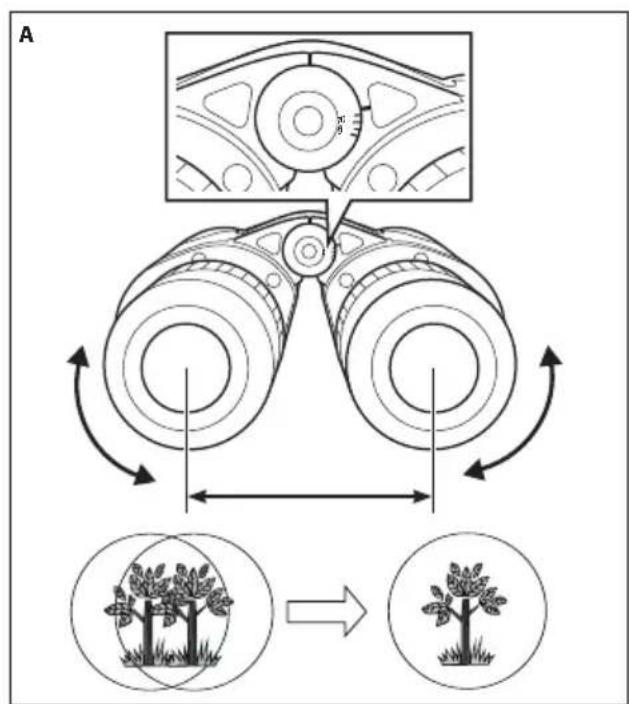

• Dívejte se do okulárů, otevírejte a zavírejte hlavní tělo podle šipek (A) a upravte tak, aby se váš pohled dostal do jednoho kruhu. O měřítku mezioční vzdálenosti

• Toto měřítko je vhodné pro zaznamenání nastavené hodnoty mezioční vzdálenosti při změně.

Zaostření (dioptrická korekce)

• Tento binokulární dalekohled má individuální ostření.

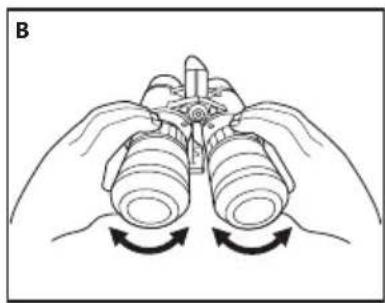

• Zaostřete cíl pro každé oko (B).

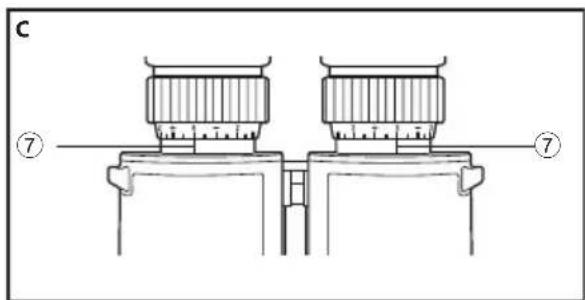

O měřítku na kroužcích dioptrické korekce

• Jsou vhodné pro zaznamenání hodnoty měřítka na stupnici (

) při nastavování a změně nastavení zaostření (C).

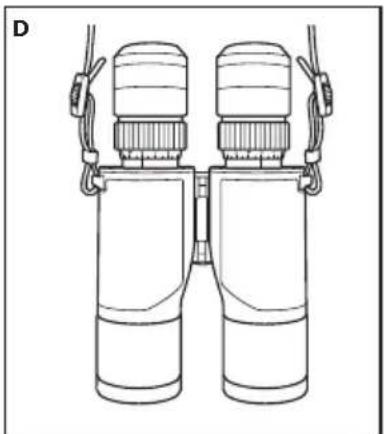

Pokyny pro používání řemínku na krk Řemínek na krk připevněte podle obrázku (D) a dbejte na to, aby nebyl překroucený.

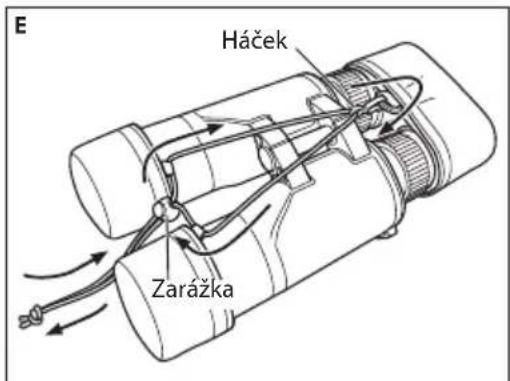

Pokyny pro používání krytky okuláru, krytek objektivu a lanka proti ztrátě krytek Lanko proti ztrátě krytek připevněte v následujícím pořadí pro připevnění krytek k binokulárnímu dalekohledu, aby nedošlo ke ztrátě krytek.

1) Připevněte háček dodaný s lankem proti ztrátě krytek ke krytce

2) Provlékněte lanko podle šipek na obrázku v (E).

• Pokud se vám nedaří provléknout lanko zarážkou, použijte pinzetu apod.

3) Svažte oba konce lanka a posunutím zarážky upevněte krytky.

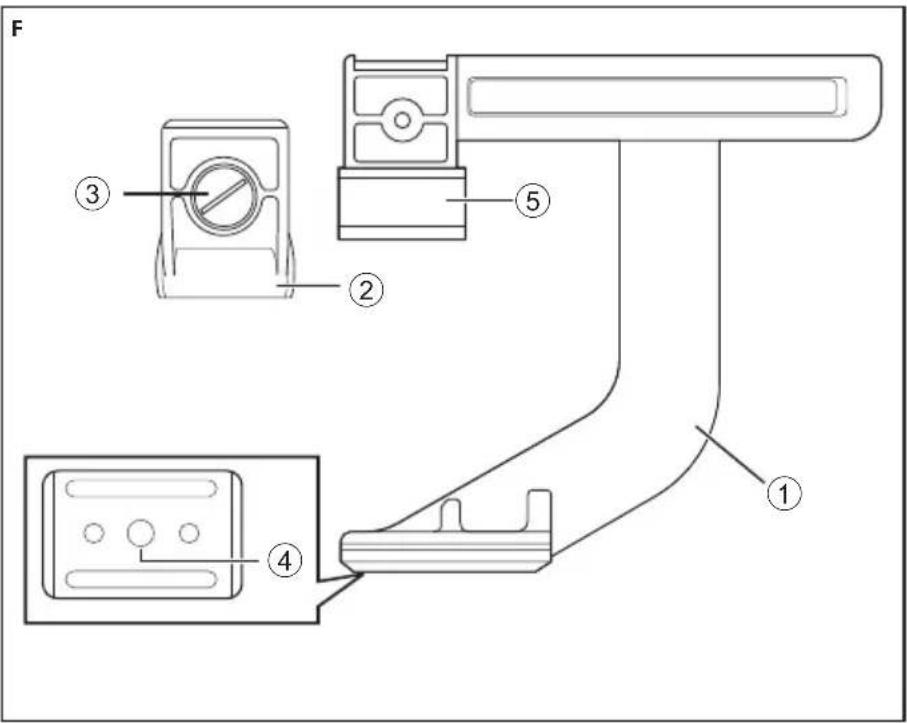

Pokyny pro používání stativového adaptéru TRA-5 Názvosloví 1 Tělo stativového adaptéru 2 Svorka 3 Šroub nástavce 4 Otvor se závitem pro stativ 5 Držák středové hřídelky

Připevnění stativového adaptéru TRA-5 k binokulárnímu dalekohledu

• Zabraňte pádu binokulárního dalekohledu, protože je těžký.

odkazují na části označené v (

1) Otevřete binokulární dalekohled na

mezioční vzdálenost.

2) Otočte šroub nástavce (

na stativovém adaptéru proti směru hodin pomocí mince apod., aby se uvolnila svorka.

3) Zasuňte stativový adaptér ze strany

objektivu binokulárního dalekohledu.

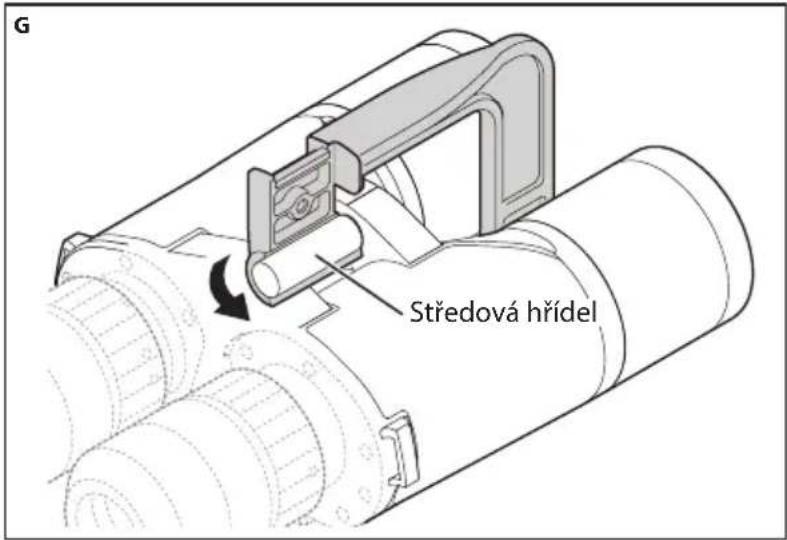

• Nastavte středovou hřídelku binokulárního dalekohledu do držáku středové hřídelky (

• Zabraňte poškození binokulárního dalekohledu.

) ke stativovému adaptéru a otáčením šroubu nástavce (

po směru hodin utáhněte binokulární dalekohled ke stativovému adaptéru.

• Po utažení prsty dotáhněte pomocí mince apod.

5) Jemně dolaďte mezioční vzdálenost na

binokulárním dalekohledu.

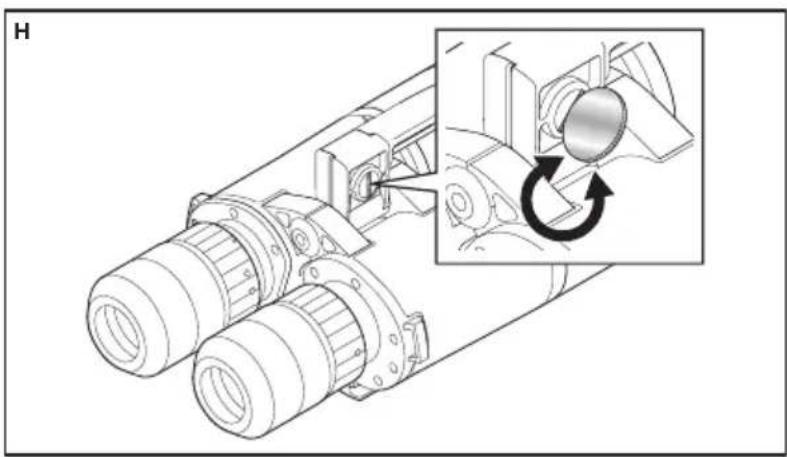

Pokyny týkající se nastavení mezioční vzdálenosti viz obrázek na straně 204. Připevnění je dokončeno podle obrázku (H). Když je stativový adaptér připevněn, můžete jej rovněž uchovávat v pouzdru.

Středová hřídel H209

Specifikace Typ: střechový hranol s individuálním zaostřováním Model 7×50 10×50 Zvětšení (×)

Účinný průměr objektivu (mm)

Úhel zorného pole (reálný) (˚) 10,7 9 Úhel zorného pole (zdánlivý) (˚)* 66,6 76,4 Zorné pole ve vzdálenosti 1 000 m/yardů (m/stopa) 188/563 157/472 Výstupní pupila (mm) 7,1 5,0 Světelnost 50,4 25,0 Oční reliéf (mm) 17,7 15,3 Krátká zaostřovací vzdálenost (m/stopa) 12,3/40,4 20,0/65,6 Délka (mm/palce) 272/10,7 291/11,5 Šířka (mm/palce) 171/6,7 171/6,7 Hloubka (mm/palce) 80/3,1 80/3,1 Hmotnost (g/unce) 2420/85,4 2505/88,4 Úprava mezioční vzdálenosti (mm/palce) 58-78 2,3-3,1 58,5-78 2,3-3,1 Konstrukce Vodotěsné (až do 5 m na 10 minut) a plněno dusíkem

• Výpočet podle vzorce [tan ω' = Γ x tan ω]: zdánlivé zorné pole: 2ω', zvětšení: Γ , reálné zorné pole: 2ω210

O vodotěsnosti a odmlžování:

• Všechny zde prezentované modely jsou vodotěsné, to znamená, že se jejich optická soustava nepoškodí ponořením nebo upuštěním do vody o maximální hloubce 5 metrů na dobu až 10 minut.

• Lze je bez rizika používat i ve velmi vlhkém a prašném prostředí, dokonce i za deště.

• Jsou plněné dusíkem, který je chrání proti zamlžení zevnitř a proti vzniku plísní. Při používání těchto výrobků dodržujte následující zásady:

• Struktura výrobku není dokonale hermetická, proto by se přístroj neměl používat ani držet pod tekoucí vodou.

• Aby se předešlo škodám a z bezpečnostních důvodů doporučujeme z těchto výrobků před každou změnou polohy pohyblivých částí nejprve setřít vlhkost. Společnost Nikon Vision uživateli binokulárního dalekohledu dále doporučuje, aby přístroj pravidelně odevzdával ke kontrole do autorizované prodejny. Čištění čoček Při čištění binokulárního dalekohledu aerosolovým odstraňovačem prachu držte nádobu ve svislé poloze ve vzdálenosti minimálně 30 cm od povrchu čočky a pohybujte nádobou, aby odpařující se kapalný plyn nedopadal na jedno místo.

• Při čištění okulárů binokulárního dalekohledu sejměte černou část očnic otočením ve směru šipky uvedené v (

). Po sejmutí bude čištění okulárů snadnější. Očnice nasaďte pevným otočením ve směru šipky uvedené v (

• Změny v technické specifikaci a designu bez předchozího upozornění vyhrazeny.

• Jakákoliv reprodukce tohoto „Příručka uživatele“, ať kompletní nebo částečná (s výjimkou stručných citací v odborných článcích a pojednáních), je možná jen s písemným souhlasem společnosti NIKON VISION CO., LTD.212
