HASZNÁLATI ÚTMUTATÓ POWX0270 PowerPlus

5.4 Az elektromos működtetésű szerszámok helyes használata. .............................. 4

7.2 Előre/hátra menet kiválasztó kar (2. Ábra)............................................................. 5

7.3 Sebesség-szabályozás (3. Ábra) ............................................................................ 5

7.4 A fúrási vagy ütvefúrási üzemmód kiválasztása (4. Ábra) .................................... 5

7.5 A készülék megfelelő működtetése ....................................................................... 6

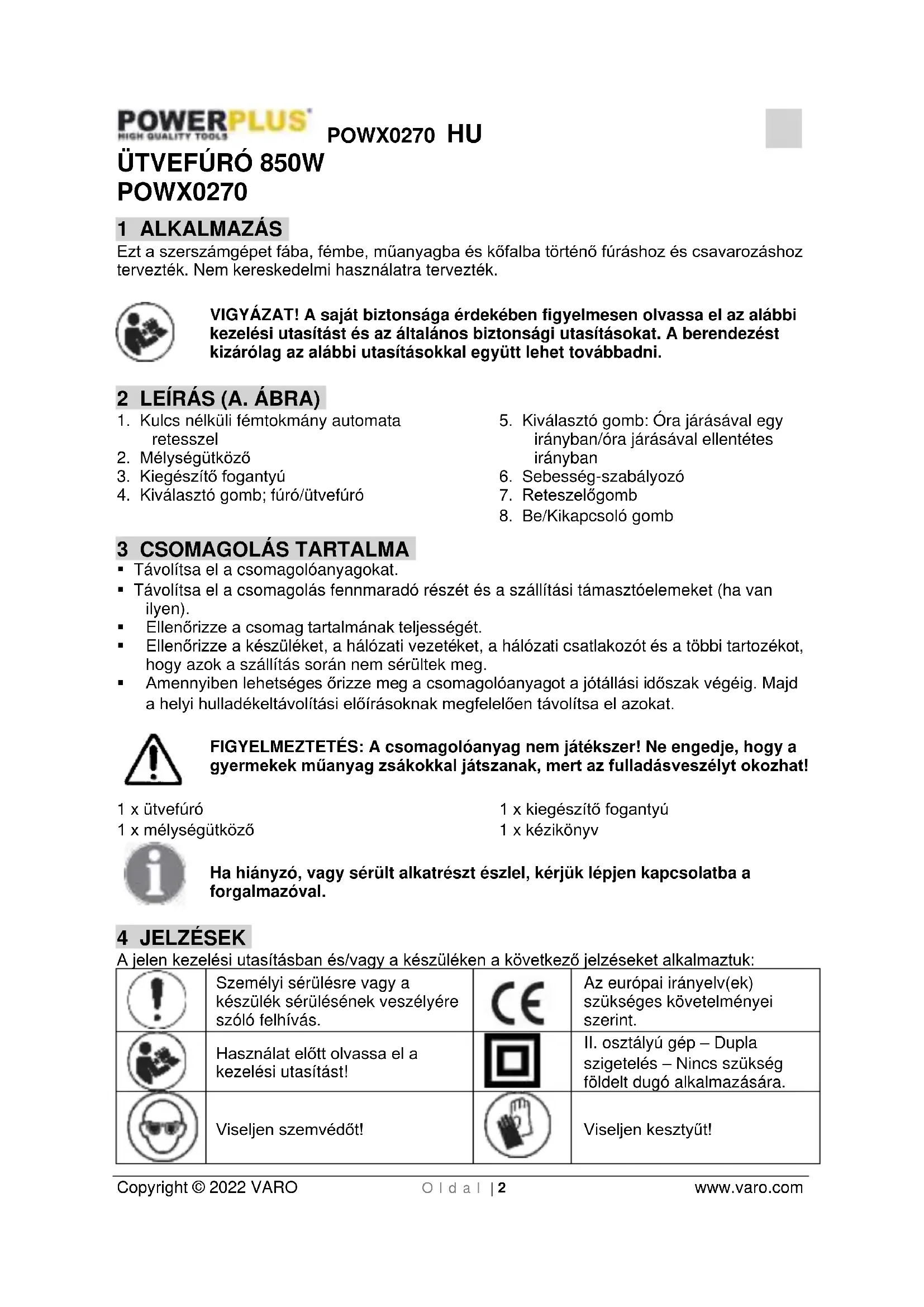

POWX0270 1 ALKALMAZÁS Ezt a szerszámgépet fába, fémbe, műanyagba és kőfalba történő fúráshoz és csavarozáshoz tervezték. Nem kereskedelmi használatra tervezték. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A. ÁBRA)

1. Kulcs nélküli fémtokmány automata

3. Kiegészítő fogantyú

4. Kiválasztó gomb; fúró/ütvefúró

5. Kiválasztó gomb: Óra járásával egy

irányban/óra járásával ellentétes irányban

6. Sebesség-szabályozó

8. Be/Kikapcsoló gomb

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 x ütvefúró 1 x mélységütköző 1 x kiegészítő fogantyú 1 x kézikönyv Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval. 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Az európai irányelv(ek) szükséges követelményei szerint.

Használat előtt olvassa el a kezelési utasítást!

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.POWX0270 HU Copyright © 2022 VARO O l d a l | 4 www.varo.com

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK AZ ÜTVEFÚRÓ

• Ne használja párás környezetben vagy tűzveszélyes folyadékok közelében.

• Kizárólag éles és megfelelő csavarozó hegyet használjon.

• Távolítsa el a dugaszt a konnektorból, mielőtt beállítási vagy tisztítási műveletbe kezd.

• Óvja a hálózati kábelt a sérülések ellen. Az olaj és a savak rongálhatják a kábelt.

• Ne hordozza a készüléket a hálózati kábelnél fogva.

• Ne távolítsa el a dugaszt a konnektorból a hálózati kábelnél fogva.

• Mielőtt bedugja a dugaszt, ellenőrizze, hogy a bekapcsoló gomb nincs lereteszelve.POWX0270 HU Copyright © 2022 VARO O l d a l | 5 www.varo.com

• Amikor kábeldobot használ, húzza ki a kábelt teljesen. A vezeték keresztmetszetének legalább 1,5 mm2-nek kell lennie.

• Ne terhelje túl a gépet.

• Biztosítsa be a munkadarabokat a munka megfelelő elvégzéséhez.

• Ne engedje, hogy gyermekek hozzáférjenek a készülékhez.

• Ellenőrizze, hogy a létrán, állványon biztosan áll, amikor szabad kézben használja a fúrót.

• Lokalizálja a falban rejlő vezetékeket (víz- vagy gázvezeték) a vezetékkeresővel.

• Viseljen védőszemüveget és használjon pormaszkot, amikor porképződéssel járó munkát végez.

• A javításokat mindig szakemberrel végeztesse.

• Kizárólag eredeti pótalkatrészeket használjon.

• A munkavégzés helyén a zajszint meghaladhatja a 85 dB (A)-ot. Ebben az esetben a kezelőnek zajvédelmi berendezést kell viselnie. Az alábbi elektromos készülék által kibocsátott zaj szintjének mérése az EN 50114-1-es számú szabványnak megfelelően történt. Mindig használjon fülvédőt, amikor a készülék működésben van! A javasolt névleges működési idő: kb. 20 perc állandó terhelés mellett. Az állandó működtetés után pihentesse kb. 5-10 percig. 7 ÜZEMELTETÉS FIGYELMEZTETÉS! Összeszerelés és beállítás előtt mindig húzza ki a dugaszt a hálózati csatlakozóból.

7.1 Be- és kikapcsolás (1. Ábra)

• Dugja be a vezeték dugaszát a hálózati csatlakozóba.

• A készülék elindításához nyomja meg a BE/KI kapcsoló gombot (8).

• A BE/KI kapcsoló gomb kioldásával a készülék leáll.

• Ha megnyomja a reteszelőgombot (7), miközben a BE/KI kapcsoló gomb be van nyomva, akkor a BE/KI kapcsoló gomb működési helyzetben marad.

• Nyomja meg még egyszer a BE/KI kapcsoló gombot és a készülék kikapcsol.

7.2 Előre/hátra menet kiválasztó kar (2. Ábra)

• A kiválasztó karral (5) lehet a tokmány forgási irányát meghatározni.

• Az előremenet kiválasztásához oldja ki a BE/KI kapcsoló gombot (8) és állítsa az előre- /hátramenet kiválasztó kart a készülék jobb (R) oldalának irányába. A hátramenet kiválasztásához állítsa a kiválasztó kart a készülék bal (L) oldalának irányába. MEGJEGYZÉS: A kar helyzetének megváltoztasásakor ellenőrizze, hogy a BE/KI kapcsoló gomb ki van-e oldva és a motor le van-e állítva.

7.3 Sebesség-szabályozás (3. Ábra)

A készülék sebesség-szabályozóval (6) rendelkezik, amelynek „+” irányba történő állításakor növekszik a sebesség, „-”” irányba történő állításakor pedig csökken a sebesség.

7.4 A fúrási vagy ütvefúrási üzemmód kiválasztása (4. Ábra)

A fúró és ütvefúró üzemmód kiválasztó a készülék tetején található.

• Állítsa a kiválasztó gombot (4) „ ” helyzetbe az ütvefúrási üzemmód kiválasztásához.POWX0270 HU Copyright © 2022 VARO O l d a l | 6 www.varo.com

• Állítsa a kiválasztó gombot fúrási helyzetbe „ ” a fúrási üzemmód kiválasztásához.

7.5 A készülék megfelelő működtetése

• Tartsa a fúrót úgy, hogy a BE/KI kapcsoló gombon (8) legyen a mutató és a középső ujja.

• Ahol szükséges használja a kiegészítő fogantyút (3), hogy ezáltal több kontrollal rendelkezzen a készülék felett és így megelőzi az elfáradást is.

• Fához használjon csiga- vagy kígyófúrót, illetve lyukfűrészt.

• Fémhez használjon nagysebességű, acél csigafúrót vagy lyukfűrészt.

• Kőfalhoz, például téglához, betonhoz, cementhez stb. használjon karbid végű fúróhegyet.

• Alkalmazzon elegendő nyomást, hogy a hegy belevágjon az anyagba, de ne nyomja annyira erősen, hogy leálljon a motor vagy megsérüljön a hegy.

• Mindig a heggyel egy vonalban alkalmazza a nyomást.

• Erősen tartsa a fúrót, hogy megelőzze annak elfordulását. Figyelmeztetés! Ha a fúró leáll, azonnal engedje ki a ravaszt, távolítsa el a hegyet a munkadarabból és állapítsa meg a leállás okát. Ne kattintgassa a be-/kikapcsoló gombot, mert az károsíthatja a motort.

• A leállás és az anyagba törés minimalizálása érdekében, csökkentse a fúró gyakorolt nyomást és finoman fúrja a lyuk utolsó részét.

• Amikor a fúrt lyukból kihúzza a hegyet, a motor még működjön. Ezáltal megelőzi a beragadást.

8 TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem! Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt.

• Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.

• Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.

• Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.

• Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát. Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.

Feszültség / Frekvencia 230-240V / 50 Hz Teljesítményszükséglet 850W Üresjárási sebesség 0-3000 min-1 Tokmányméret 13 mm Kettős szigetelés Igen Ütésszám 0-48000 ütés/perc Max. fúrási teljesítmény

30 mm Acél 13 mm Beton 16 mmPOWX0270 HU Copyright © 2022 VARO O l d a l | 7 www.varo.com 10 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 93 dB(A) Hangteljesítményszint LwA 104 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint): 8,4 m/s² K = 1,5 m/s²

• Az alábbi termékre 36 hónapos jótállási idõszak érvényes, mely azon a napon lép életbe, amikor az elsõ felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelõen végezte. (tiszta szellõzõnyílások, rendszeresen ellenõrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás idõpontjának bizonyításához meg kell õrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövetõ dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.POWX0270 HU Copyright © 2022 VARO O l d a l | 8 www.varo.com

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről! Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!

13 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Ütvefúró Márkanév: POWERplus Cikkszám: POWX0270 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); 2011/65/EU 2014/30/EK 2006/42/EK Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015
