POWX0270 - Perceuse PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	PowerPlus
Modèle	POWX0270
Puissance	850 W
Tension d'alimentation	230-240 V ~ 50 Hz
Vitesse à vide	0-3000 min⁻¹
Capacité du mandrin	13 mm
Fréquence de percussion	0-48000 fpm
Capacité de perçage max - Bois	30 mm
Capacité de perçage max - Acier	13 mm
Capacité de perçage max - Béton	16 mm
Double isolation	Oui
Niveau de pression acoustique	93 dB(A) (K=3)
Niveau de puissance acoustique	104 dB(A) (K=3)
Niveau de vibrations	8.4 m/s² (K=1.5)
Garantie	36 mois
Applications	Vissage et perçage dans bois, métal, plastique, maçonnerie (usage domestique)
Matériau du mandrin	Métal auto-serrant avec auto-lock
Poignée supplémentaire	Oui
Butée de profondeur	Oui
Sélecteur de sens de rotation	Oui (avant/arrière)
Sélecteur de mode perçage/percussion	Oui
Contrôle de vitesse variable	Oui
Entretien	Nettoyage régulier, éviter produits pétroliers sur plastiques
Sécurité	Équipements de protection obligatoires (lunettes, gants, protection auditive)

FOIRE AUX QUESTIONS - POWX0270 PowerPlus

Comment changer le sens de rotation de la perceuse ?

Pour changer le sens de rotation, relâchez d'abord le commutateur marche/arrêt. Ensuite, poussez le levier de marche avant/arrière (repère 5) soit du côté droit (R) pour la marche avant, soit du côté gauche (L) pour la marche arrière. Assurez-vous que le moteur est à l'arrêt avant de changer la position du levier.

Comment utiliser le mode percussion ?

Pour activer le mode percussion, poussez le bouton sélecteur de mode perçage/percussion (repère 4) vers la position marquée T. Pour le perçage seul sans percussion, poussez le bouton vers la position . Le mode percussion est adapté pour la maçonnerie (brique, béton, etc.).

Quelle est la capacité de perçage maximum de la perceuse POWX0270 ?

La capacité de perçage maximum dépend du matériau : jusqu'à 30 mm dans le bois, 13 mm dans l'acier et 16 mm dans le béton. Utilisez des forets adaptés à chaque matériau.

Comment régler la vitesse de rotation ?

La vitesse variable se règle à l'aide du bouton de réglage de la vitesse (repère 6). Tournez-le dans le sens + pour augmenter la vitesse et dans le sens - pour la réduire. La vitesse à vide varie de 0 à 3000 min⁻¹.

Comment installer la butée de profondeur ?

La butée de profondeur (repère 3) se fixe sur la perceuse. Glissez-la sur le mandrin ou le corps de l'outil selon le modèle, puis serrez-la à la profondeur souhaitée. Elle permet de limiter la profondeur de perçage pour des trous réguliers.

Quelle est la puissance de cette perceuse ?

La perceuse à percussion PowerPlus POWX0270 a une puissance de 850 W et une tension d'alimentation de 230-240 V ~ 50 Hz.

Est-ce que la perceuse POWX0270 a une double isolation ?

Oui, la perceuse est de classe II avec double isolation. Cela signifie qu'elle ne nécessite pas de prise avec mise à la terre et offre une protection supplémentaire contre les chocs électriques.

Quels forets utiliser pour percer du béton ?

Pour percer du béton ou de la maçonnerie, utilisez des forets à embout de carbure. Assurez-vous que le mode percussion est activé (position T). La capacité maximale est de 16 mm.

Comment nettoyer et entretenir la perceuse ?

Avant tout nettoyage, débranchez l'outil. Retirez la poussière accumulée sur les surfaces. N'utilisez pas de produits à base de pétrole sur les parties en plastique, car ils pourraient les endommager. Faites effectuer les réparations par un professionnel qualifié avec des pièces d'origine.

Que faire si la perceuse cale pendant l'utilisation ?

Si la perceuse cale, relâchez immédiatement le commutateur marche/arrêt. Retirez la perceuse de la surface de travail et déterminez la cause du problème. N'activez pas et ne désactivez pas le commutateur à répétition, car cela pourrait endommager le moteur. Réduisez la pression et dégagez la mèche si nécessaire.

MODE D'EMPLOI POWX0270 PowerPlus

1 APPLICATION 2
2 DESCRIPTION (FIG. A) 2
3 LIST DES PIECES DU PACKAGE 2
4 PICTOGRAMMES 2
5 CONSIGNES DE SECURITE GENÉRALES 3
5.1 Lieudetravail 3
5.2 Sécurité électrique 3
5.3 Sécurité des personnes 3
5.4 Précautions de manipulation et d'utilisation d'outils électriques 4
5.5 Entretien 4

6 NOTES DE SECURITE POUR LA PERCEUSE A PERCUS-SION:4

7 PREPARATION 5
7.1 Mise sous/hors tension (Fig. 1) 5
7.2 Levier de marche avant/arrive (Fig. 2) 5
7.3 Vitesse variable (Fig. 3) 5
7.4 Selecteur de mode perage ou percussion (Fig. 4) 6
7.5 Pour un fonctionnement correct 6
8 ENTRETIEN 6
9 SPECIFICATIONS TECHNIQUES 6
10 BRUIT 7
11 GARANTIE 7
12 ENVIRONNEMENT 8
13 DECLARATION DE CONFORMITE 8

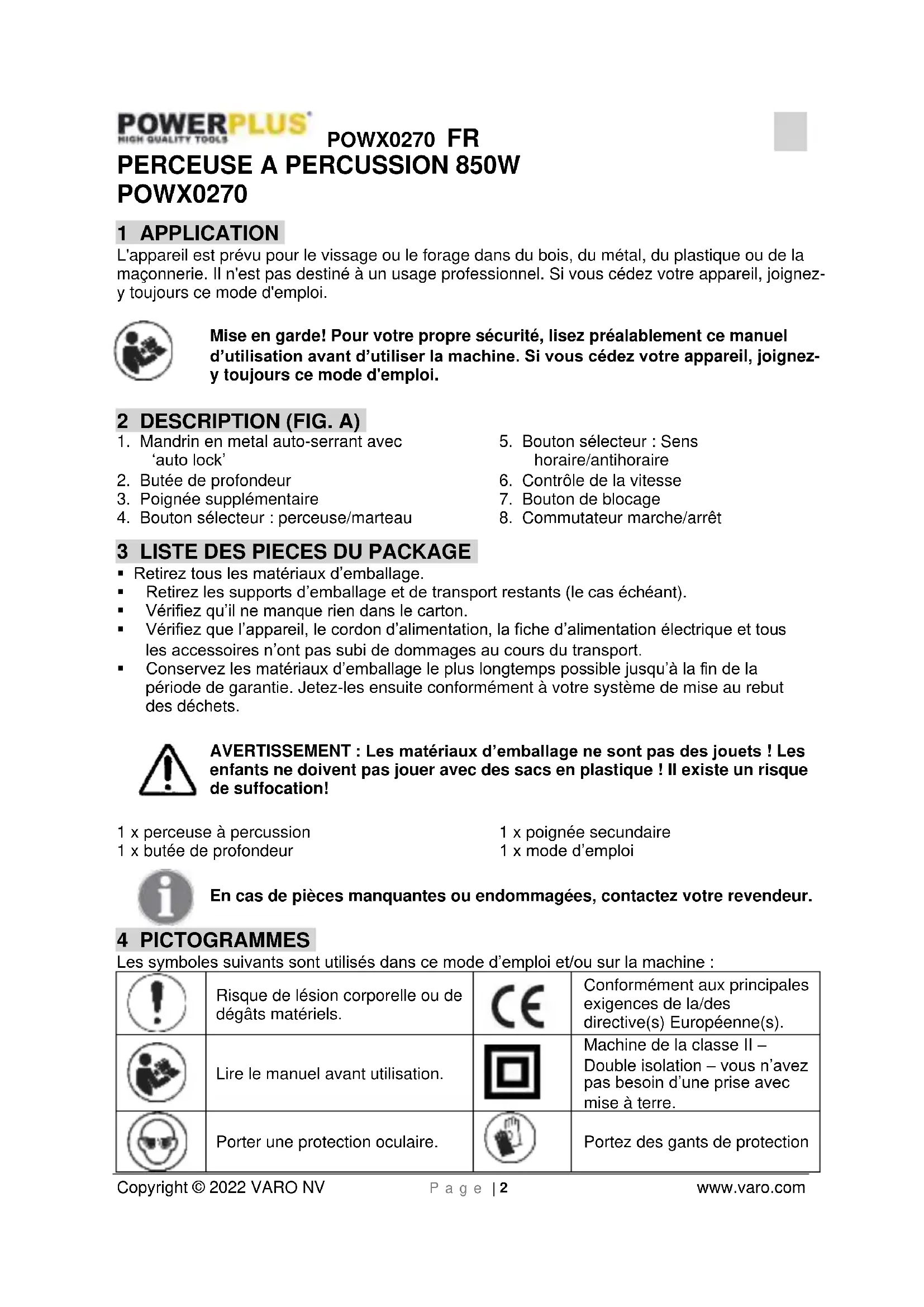

PERCEUSE A PERCUSSION 850W POWX0270

1 APPLICATION

L'appareil est prévu pour le vissage ou le forage dans du bois, du métal, du plastique ou de la maconnerie. Il n'est pas destiné à un usage professionnel. Si vous cédez votre apparéil, joignez-y toujours ce mode d'emploi.

Mise en garde! Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine. Si vous cédez votre apparéil, joignez-y toujours ce mode d'emploi.

2 DESCRIPTION (FIG. A)

1. Mandrin en metal auto-serrant avec 'auto lock'

2. Bouton sélecteur : Sens horaire/antihoraire

3. Butée de profondeur

4. Contrôle de la vitesse

5. Poignée supplémentaire

6. Bouton de blocage

7. Bouton sélecteur:perceuse/marteau

8. Commutateur marche/arrêt

3 LIST DES PIECES DU PACKAGE

• Retirez tous les matériaux d'emballage.
  Retirez les supports d'emballage et de transport restants (le cas échéant).
• Verifiez qu'il ne manque rien dans le carton.
• Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
• Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas journé avec des sacs en plastique ! Il existe un risque de suffocation!

1 x perceuse à percussion

1 x poignee secundaire

1 x butée de profondeur

1 x mode d'emploi

En cas de pieces manquantes ou endommagées, contactez votre revendeur.

4 PICTOGRAMMES

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine :

!	Risque de lésion corporelle ou de dégât s matériels.	CE	Conformément aux principales exigences de la/des directive(s) Européenne(s).
	Lire le manuel avant utilisation.		Machine de la classe II - Double isolation - vous n'avez pas besoin d'une prise avec mise à terre.
	Porter une protection oculaire.		Portez des gants de protection

5 CONSIGNES DE SECURITE GENÉRALES

Attention, toutes les instructions doivent être consultées! Un non-respect des instructions et mises en garde suivantes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez toutes les instructions et mises en garde pour une consultation ultérieure. La notion d"otil électrique" utilisée ci-après fait-reference à un outil électrique connecté au réseau électrique (avec cable secteur) ou à un outil électrique alimenté par batterie (sans fil).

5.1 Lieu de travail

• Maintenez la propriété et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.

• N'utilise pas les outils électriques dans un environnement représentant un risque d'explosion et contenant des liquides, gaz ou poussières inflammables. Les outils électriques produit des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.

• Maintenez les enfants et les fierces personnes à l'écart lorsque vous utilisez l'outil électrique. Vous risquez de perdre le contrôle de l'appareil en cas de distraction.

5.2 Sécurité électrique

La tension d'alimentation doit correspondre à cette indiquée sur l'étiquette des caractéristiques.

• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut enaucun cas être modifiée. N'utilise pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises adaptations réduisent le risque de décharge électrique.

• Evitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cusinières électriques et réfrigerateursurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.

Tenez les outils electriques a I'ecart de la plue ou de l'humidite. La pénétration d'eau dans un appeareil electrique augmente le risque de décharge.

N'utilisez pas le cable secteur pour porter ou suspendre l'outil electrique ou encore pour retarder la fiche secteur de la prise. Tenez le cable secteur à l'ecart de la chaleur, de l'huile, des bords coupants ou des pieces mobiles de l'appareil. Des cables secteurs endommages ou emmelés augmentent le risque de décharge electrique.

Lorsque vous utilisez un outil electrique à l'air libre, n'employez que des rallonges autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à une utilisation extérieure réduit le risque de décharge electrique.

• Si vous étés obligé d'utiliser des outils électriques dans un local humide, utilisez une alimentation électricque protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge.

5.3 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et utilisez toujours un outil électrique avec précaution. N'utilisez pas un outil électrique lorsque vous étés fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils électriques peut engendrer des blessures graves.

• Portez un équipement de protection individuel ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuel tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections acoustiques, selon l'usage de l'outil electrique, réduit le risque des blessures.

POWX0270 FR

• Evitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position eteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si vous doigt se trouve sur le commutateur de l'outil electrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.
• Retirez les outils de réglage ou les clés de serrage avant demettre l'outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l'outil électrique est susceptible de provoquer des blessures.
• Ne vous surestimez pas. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de mieux contrôler l'outil électrique dans les situations inattendues.
• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles.
• Si des disposits d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces disposits réduit les risques inherents à la poussière.

5.4 Précautions de manipulation et d'utilisation d'outils electriques

• Ne surchargez pas l'outil électrique. Utilisez l'outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sur dans le champ d'application concerné.
• N'utilisezaucun outil électrique dont le commutateur est défectieux. Un outil électrique ne pouvant plus être allumé ou étient est dangereux et doit être réparé.
• Retirez la fiche secteur de la prise avant de procéder à des réglages, de replacer des accessoires ou de ranger l'outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l'outil électrique.
• Conservez les outils électriques inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces instructions utilisier l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inéxpérimentées.
• Entretenez l'appareil avec soin. Contrôlez qu'aucune piece mobile de l'appareil n'est décentrée ou grippée, qu'aucune piece n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pieces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défailleant des outils électriques.
• Maintenez la propriété et l'affutage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affuétées, sebloquent moins souvent et sont plus facies à diriger.
• Utilisez l'outil électrique, les accessoires, les outils rapportés ou autres en respectant ces instructions et de la manière prescrite pour le type d'outil électrique concerné. Tenez compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils electrométriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

5.5 Entretien

• Ne faites réparer vos ouiléctrique que par du personnel qualifié, au moyen de piées de rechange d'origine uniquement, de maniere à préserver la sécurité de l'appareil.

6 NOTES DE SECURITE POUR LA PERCEUSE A PERCUS-SION:

N'utilisez pas l'outil en presence de vapeur d'eau ou de liquides inflammables.
- Utilisez uniquement des forets affués et des forets à visser adaptations.
- Débranche la fiche de la prise pour toute opération de réglage et de nettoyage.
- Protégez le cable secteur contre tout endommagement. L'huile et les acides peuvent endommager le cable.
- Ne transportez pas l'outil par le cable secteur.
- Ne débranchez pas la fiche de la prise en tirant sur le cable secteur.

POWX0270 FR

• Verifiez avant d'insérer la fiche que l'interrupteur de commande n'est pas bloqué.
• Lorsque vous utilisez un enrouleur de cable, déroulez complètement le cable. La section du cable doit mesurer au moins 1.5 mm2.
• Ne surchargez pas l'outil.
  Fixez bien toutes les pieces a travailler.
• Ne laissiez pas des enfants avoir accès à votre zone de travail.
• Verifiez que vous estes bien en equilibre sur I'echelle ou I'échafaudage lorsque vous utilisez la perceuse à la main.
• Localisez les lignes à l'aide d'un détecteur approprié dans les murs ou des lignes électriques, des canalisations d'eau ou de gaz passent de manière invisible.
• Portez des lunettes de protection et utilisez un masque antipoussières pour les travaux qui creent de la poussière.
• Faites toujours appel à un électricien qualifié pour réaliser les réparations.
  Utilisez uniquement des pieces de rechange d'origine.
• Le niveau de bruit sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, vous doivent désigner des mesures de protection contre le bruit à l'utilisateur. Le bruit géné par cet outil électrique a été mesure conformément à la norme EN 50114-1.

Portez des protège-oreilles pour la protection de vos oreilles!

Durée de service nominale recommangée: 20 minutes maximum en charge continues.

Temps de pause après service en continu: environ 5 - 10 minutes.

7 PREPARATION

AVERTISSEMENT: Avant tout assemblage ou réglage, débranchez toujours la fiche électrique de la prise électrique.

7.1 Mise sous/horst tension (Fig. 1)

• Branchez le cordon d'alimentation dans la prise électrique.
  Pour demarrer l'outil, appuvez sur le commutateur marche/arret (8).
  Pour arreret l'outil,relachez le commutateur marche/arrêt.
• Si vous appuyez sur le bouton de blocage (7) tout en appuyant sur le commutateur marche/arrêt, le commutateur marche/arrêt reste bloqué en position de fonctionnement.
  Pourmettre l'appareil hors tension,appuyez le commutateur marche/arrêt (8).

7.2 Levier de marche avant/arrière (Fig. 2)

Le levier de marche avant/arriere (5) permet de déterminer le sens de rotation du mandrin.
Pour selectionner la marche avant, relachez le commutateur marche/arrêt (8) et poussez le levier de marche avant/arrière du cote croit (R) de l'outil. Pour selectionner la rotation en sens inverse, poussez le levier du cote gauche (L) de l'outil.

REMARQUE: Lors du changement de position du levier, vérifie que le commutateur marche/arrêt est reliché et que le moteur est à l'arrêt.

7.3 Vitesse variable (Fig. 3)

Cet outil compe un bouton de reglage de la vtesse (6) qui permet d'augmenter la vtesse de l'outil si you le tournez dans le sens + et de la reduire si you le tournez dans le sens -.

7.4 Selecteur de mode perçage ou percussion (Fig. 4)

Le selector de mode perage/percussion se touve sur la partie supérieure de cette perceuse a percussion.

Poussez le bouton du selecteur de mode perçage/percussion (4) jusqu'à la position T pour seLECTIONner le mode perçage par percussion.
- Poussez le bouton du sélecteur de mode perçage/percussion jusqu'à la position pour sélectionner le mode perçage uniquement.

7.5 Pour un fonctionnement correct

• Placez le pouce et le majeur sur le commutateur marche/arrêt (8) de la perceuse.
• Utilisez le sous-ensemble de poignée auxiliaire (3) chaque fois que possible pour很好地 contrôler l'outil et prévenir la fatigue.
  Pour le bois, utilisez des mèches hélicoïdales, des forets à trois pointes, des mèches de tarière ou une scie-cloche.
  Pour le métal, utilisez des mèches hélicoïdales en acier grainé ou une scie-cloche.
  Pour la maconnerie, comme la brique, le beton, le ciment, etc., utilisez des mèches à embout de carbure.
• Appliquez suffisamment de pression pour que la mèche morde dans la surface, mais ne poussez pas trop fort pour éviter de faire caler le moteur ou d'endommager la mèche.
• Appliquez toujours de la pression en ligne droite, parallèlement à la mèche.
• Maintenez fermement la perceuse pour controller le mouvement de la perceuse.

Avertissement: Si la perceuse cale, relâchéz immédiatement le commutateur marche/arrêt, retirez la perceuse de la surface de travail et déterminez les causes du problème. N'activez pas et ne désactivez pas le commutateur à répétition, car cela risquerait d'endommager le moteur.

Pour minimiser les risques que le moteur cale et endommage la surface de travail, réduisez la pression sur la perceuse et dégagez la mèche de la dernière partie de l'orifice.
- Continue à faire tourner le moteur lorsqu vous retirez la mèche de l'orifice percé. Cela empêche le blocage de la perceuse.

8 ENTRETIEN

Ne pas essayer d'effectuer un réglage alors que l'outil fonctionne.

Retirer la poussière accumulée sur l'outil.

Ne pasmettre de produits a base de petrole en contact avec les parties en plastique car les
pro-duits chimiques affaillissent ou detruisent le plastique.

9 SPECIFICATIONS TECHNIQUES

Tension du réseau	230-240V ~ 50 Hz
Puisance	850W
Vitesse de rotation à vide	0-3000 min-1
Capacité de porte-foret	13 mm
Isolation double	Oui
Fréquence de percussion	0-48000 fpm
Capacité de perçage max.
Bois	30 mm
Acier	13 mm
Béton	16 mm

10 BRUIT

Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3)

Pression acoustique LpA

93 dB(A)

Puisssance acoustique LwA

104 dB(A)

ATTENTION! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouie.

aw (Vibrations):

8,4 m/s²

K = 1,5 m/s²

11 GARANTIE

• Ce produit est garanti pour une période de 36 mois effective à compter de la date d'achat par le premier utilisateur.
• Cette garantie couvre toutes les defaillances matérielles ou les defaults de fabrication, elle n'inclut pas : les batteries, les chargeurs, les defaults dus à l'usure normale des pièces, telles que les roulements, brosses, cables, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les defaults résultat d'une utilisation incorrecte, d'accidents ou de modifications ; ni ne couvre les frais de transport.
• Les dommages et/ou les défauts résultat d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.
• Nous rejetons toute responsabilité pour toute blessure corporelle resultant d'une utilisation inappropriée de l'outil.
• Les réparations ne peuvent être réalisées que par un service après-vente/agree pour les outils Powerplus.
• Vous pouvez onionsir davantage d'informations au numero 00 32 3 292 92 90.
• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résultat d'une négligence d'entretien ou d'une surcharge.
• Tout dommage résultat d'une pénetration de fluide, d'une pénetration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave néligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.
• L'acceptation des réclamations sous garantie ne peut enaucun cas entrainer la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.
• Les apparêils ou pieces remplace(e)s sous garantie sont par conséquent la propriété de Varo NV.
• Nous nous réservons le droit de rejoeter toute réclamation dans les cas ou l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)
• Voitre reçu d'achat doit être conservé comme preuve de la date d'achat.
• Voitre outil non démonté doit être renvoyé à votre revendeur dans un état de propriété acceptable, (dans son coffret moulé par soufflage d'origine le cas échéant), accompagné de votre preuve d'achat.

12 ENVIRONNEMENT

Si, après un certain temps, vous decide de remplacer votre machine, ne vous en débarrasssez pas avec les ordures menagères mais destinez-la à un traitement respectieux de l'environnement

Les déchets électriques ne peuvent être traités de la même manière que les ordures menagères ordinaires. Proceder à leur recyclage, là où il existe des installations déquates. S'adresser aux autorités locales compétentes ou à un revendeur/agree pour se renseigner à propos des procédés de collecte et de traitement.

13 DECLARATION DE CONFORMITE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que:

Appareil: Perceuse à percussion

Marque: POWERplus

Modèle:POWX0270

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature);

2011/65/EU

2014/30/CE

2006/42/CE

Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) ;

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Detenteur de la Documentation technique : Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Le soussigné agit au nom du PDG de l'entreprise,

Philippe Vankerkhove

Réglementation - Directeur de la conformité
