KÄYTTÖOHJE POWX0270 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ...................................................... 4

7.2 Myötäpäivään/vastapäivään -vipu (Kuva 2) ........................................................... 5

7.3 Vaihteleva nopeus (Kuva 3) .................................................................................... 5

7.4 Porauksen tai iskuporaustoimitilan valitsin (Kuva 4) ........................................... 5

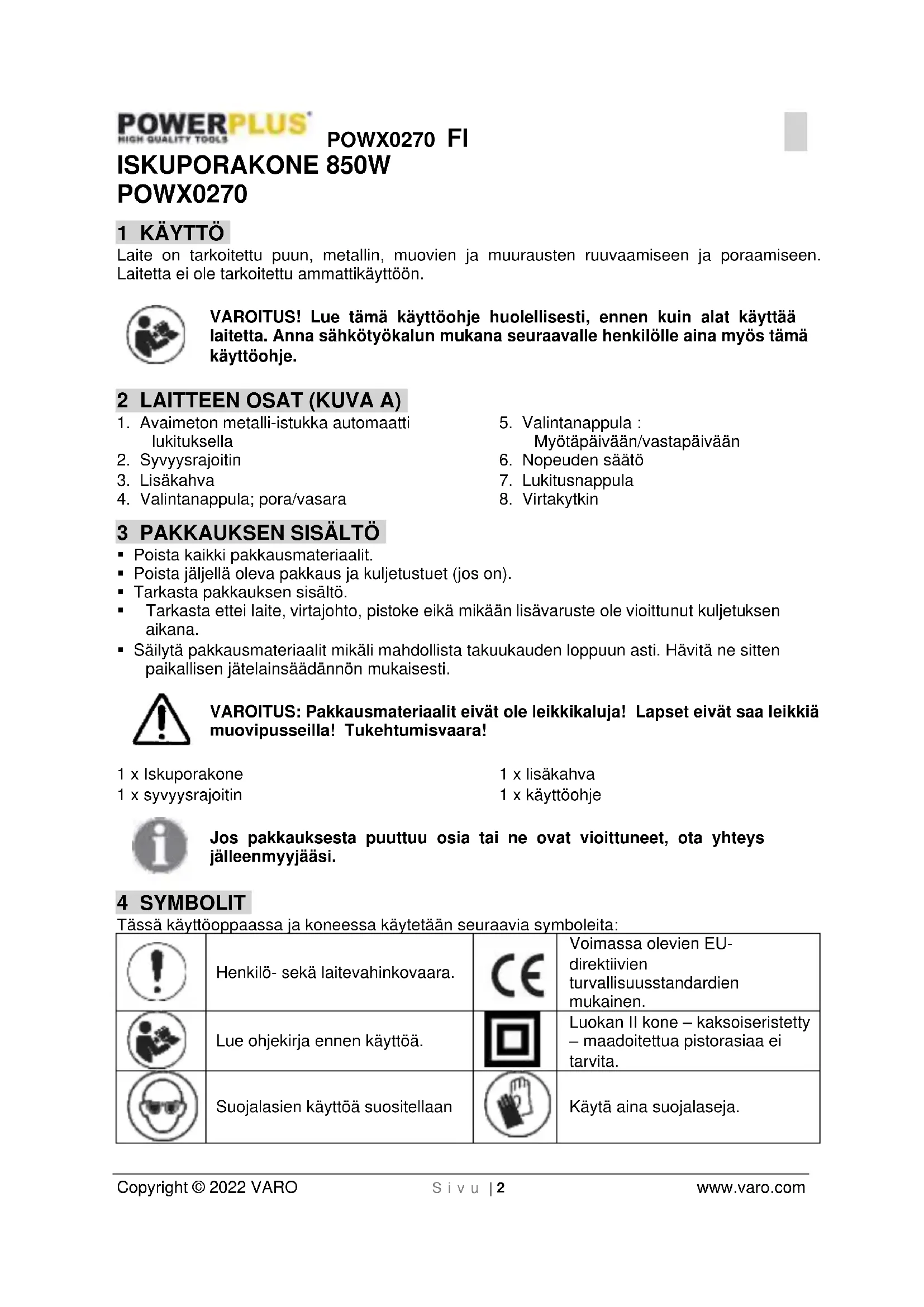

Copyright © 2022 VARO S i v u | 2 www.varo.com ISKUPORAKONE 850W POWX0270 1 KÄYTTÖ Laite on tarkoitettu puun, metallin, muovien ja muurausten ruuvaamiseen ja poraamiseen. Laitetta ei ole tarkoitettu ammattikäyttöön. VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 LAITTEEN OSAT (KUVA A)

1. Avaimeton metalli-istukka automaatti

Myötäpäivään/vastapäivään

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 x Iskuporakone 1 x syvyysrajoitin 1 x lisäkahva 1 x käyttöohje Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi. 4 SYMBOLIT Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

Henkilö- sekä laitevahinkovaara.

Voimassa olevien EU- direktiivien turvallisuusstandardien mukainen.

Lue ohjekirja ennen käyttöä.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.

Suojalasien käyttöä suositellaan

Käytä aina suojalaseja.POWX0270 FI Copyright © 2022 VARO S i v u | 3 www.varo.com 5 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF- asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.POWX0270 FI Copyright © 2022 VARO S i v u | 4 www.varo.com

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

• Älä käytä höyryjen tai helposti syttyvien nesteiden läheisyydessä.

• Käytä vain teräviä teriä ja sopivia ruuvausteriä.

• Irrota pistoke pistorasiasta kaikkia säätö- ja puhdistustoimenpiteitä varten.

• Suojaa verkkojohtoa vahingoittumiselta. Öljy ja hapot voivat vahingoittaa johtoa.

• Älä kanna laitetta virtajohdosta roikottamalla.

• Älä irrota pistoketta pistorasiasta kiskomalla virtajohdosta.

• Ennen pistokkeen laittamista seinään varmistu siitä, että käyttökatkaisin ei ole päällä.

• Johtokelaa käytettäessä suorista johto kokonaan. Johdon läpimitta vähintään 1,5 mm2.

• Älä ylikuormita konetta.

• Kiinnitä kaikki työstettävät kappaleet riittävästi.

• Pidä poissa lasten ulottuvilta.

• Varmista, että seisot tukevasti tikkailla tai rakennustelineillä käyttäessäsi poraa käsivaraisesti.

• Paikanna seinissä näkymättömiin asennetut sähköjohdot, vesijohdot ja kaasuputket ilmaisimen avulla.

• Käytä suojalaseja ja suojanaamaria pölyisiin töihin.

• Anna korjaukset aina ammattilaisen tehtäväksi

• Käytä vain alkuperäisiä varaosia

• Työskentelypaikan melutaso voi ylittää 85 dB(A). Siinä tapauksessa käyttäjän osalta on ryhdyttävä melusuojatoimenpiteisiin. Tämän sähkötyökalun aiheuttama melu on mitattu EN 50114-1:n mukaisesti.

• Värinä on mitattu kahvasta EN 50144-1:n mukaisesti.POWX0270 FI Copyright © 2022 VARO S i v u | 5 www.varo.com Käytä aina kuulosuojaimia, kun kone on käytössä! Suositeltu nimelliskäyttöaika: noin 20 minuuttia jatkuvasti kuormitettuna. Lepoaika jatkuvan käytön jälkeen: n. 5–10 minuuttia 7 KÄYTTÖ VAROITUS: Ennen kokoonpanoa ja säätöä, irrota aina pistoke pistorasiasta.

7.1 Virtakytkin (Kuva 1)

• Liitä johto-osa pistorasiaan.

• Käynnistä työkalu puristamalla virtakytkintä (8).

• Sammuta työkalu vapauttamalla virtakytkin.

• Kun painat lukituspainiketta (7) samalla kun painat virtakytkintä, virtakytkin pysyy toiminta- asennossa.

• Kytke työkalu pois toiminnasta vapauttamalla virtakytkin (8).

7.2 Myötäpäivään/vastapäivään -vipu (Kuva 2)

• Myötäpäivään/vastapäivään -vipu (5) määrittelee istukan pyörimissuunnan.

• Valitse kierto myötäpäivään vapauttamalla virtakytkin (8) ja painamalla myötäpäivään/vastapäivään -vipua työkalun oikealle (R) puolelle. Valitse kierto vastapäivään painamalla vipu työkalun vasemmalle (L) puolelle. HUOM.: Vaihdettaessa vivun asentoa, varmista että virtakytkin on vapautettu ja moottori ei käy.

7.3 Vaihteleva nopeus (Kuva 3)

Tässä työkalussa on nopeuden säätökiekko (6), jolla saadaan suurempi nopeus kääntämällä sitä “+” suuntaan ja alhaisempi nopeus kääntämällä “-“ suuntaan.

7.4 Porauksen tai iskuporaustoimitilan valitsin (Kuva 4)

Porauksen/iskuporaustoimitilan valitsin on iskuporan päällä.

• Paina porauksen/iskuporaustoimitilan valitsinpainike (4) “ ” asentoon voidaksesi valita iskuporauksen toimitilan.

• Paina porauksen/iskuporaustoimitilan valitsinpainike porausasentoon “ ”voidaksesi valita porauksen toimitilan.

7.5 Oikea käyttötapa

• Pidä porasta kiinni niin, että etu- ja keskisormesi ovat virtakytkimen (8) päällä.

• Käytä apukahvaosaa (3) mikäli mahdollista voidaksesi saada lisäapua hallintaan ja ehkäistä väsymistä.

• Käytä puussa kieräporanteriä, kouruporanteriä, lusikkaporanteriä tai reikäsahanteriä.

• Käytä metallissa HSS kieräporanteriä tai reikäsahanteriä.

• Käytä muureissa, kuten tiilissä, betonissä, sementissä ym. karbidikärkisiä poranteriä.

• Paina riittävän lujaa niin että poranterä pureutuu materiaaliin, mutta älä paina niin kovasti, että moottori pysähtyy tai poranterä vioittuu.

• Kohdista paine aina suorassa viivassa poranterään nähden.

• Pidä porasta lujasti kiinni, jotta voit hallita poran kiertymistä.POWX0270 FI Copyright © 2022 VARO S i v u | 6 www.varo.com Varoitus: Jos pora pysähtyy, vapauta liipaisin välittömästi, irrota pora työstettävästä kohteesta ja määrittele pysähtymisen syy. Älä napsauta kytkintä päälle ja pois, koska se voi vioittaa moottoria.

• Voidaksesi vähentää pysähtymisen mahdollisuutta ja materiaalin murtumista, vähennä poraan kohdistuvaa painetta ja hidasta poranterää työnnettäessä reiän loppuosan läpi.

• Pidä moottori käynnissä, kun vedät poranterän takaisin poratusta reiästä. Se auttaa ehkäisemään sen kiinni juuttumista. 8 HUOLTO Älä yritä tehdä koneeseen mitään säätöjä, kun kone on käynnissä. Puhdista kaikki kertynyt pöly harjalla tai kuivalla liinalla. Älä päästä öljypohjaisia tuotteita kosketuksiin muoviosien kanssa: niissä on kemikaaleja, jotka saattavat vahingoittaa, heikentää tai tuhota muovia 9 TEKNISET TIEDOT Verkkovirran jännite 230-240V ~ 50Hz Joutokäyntinopeus 850W Ottoteho 0-3000 min-1 Istukan koko 13mm Kaksoiseristys Kyllä Iskutaajuus 0-48000 S/min Maks. poran kapasiteetti

Puu 30 mm Teräs 13 mm Betoni 16 mm 10 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 93 dB(A) Äänitehotaso LwA 104 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). aw (Tärinätaso): 8,4m/s² K = 1,5 m/s²POWX0270 FI Copyright © 2022 VARO S i v u | 7 www.varo.com 11 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

12 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudet tehokkaan pitkäaikaisen käytön jälkeen poistamaan laitteen käytöstä, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä samalla tavalla, kuin tavallisia kotitalousjätteitä. Hoida niiden kierrätys asianmukaisessa jätteen käsittelylaitoksessa. Kysy neuvoa talteenotosta ja romutuksesta paikalliselta viranomaiselta tai jälleenmyyjältä.POWX0270 FI Copyright © 2022 VARO S i v u | 8 www.varo.com 13 VAATIMUSTENMUKAISUUSVAKUUTUS VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Iskuporakone Tavaramerkki: PowerPlus Malli: POWX0270 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka); 2011/65/EU 2014/30/EY 2006/42/EY Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka); EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015
