POWX0270 - Bormașină PowerPlus - Manual de utilizare gratuit

Tip produs	Bormașină cu percuție
Marcă	PowerPlus
Model	POWX0270
Putere	850 W
Tensiune de alimentare	230-240 V ~ 50 Hz
Viteză în gol	0-3000 min⁻¹
Capacitate mandrină	13 mm
Frecvență de percuție	0-48000 fpm
Capacitate maximă de găurire - Lemn	30 mm
Capacitate maximă de găurire - Oțel	13 mm
Capacitate maximă de găurire - Beton	16 mm
Izolație dublă	Da
Nivel de presiune sonoră	93 dB(A) (K=3)
Nivel de putere sonoră	104 dB(A) (K=3)
Nivel de vibrații	8.4 m/s² (K=1.5)
Garanție	36 luni
Aplicații	Înșurubare și găurire în lemn, metal, plastic, zidărie (uz casnic)
Material mandrină	Metal auto-strângător cu auto-blocare
Mâner suplimentar	Da
Limitator de adâncime	Da
Selector de sens de rotație	Da (înainte/înapoi)
Selector de mod găurire/percuție	Da
Control de viteză variabilă	Da
Întreținere	Curățare regulată, evitați produse petroliere pe materiale plastice
Siguranță	Echipamente de protecție obligatorii (ochelari, mănuși, protecție auditivă)

Întrebări frecvente - POWX0270 PowerPlus

Cum se schimbă sensul de rotație al bormașinii?

Pentru a schimba sensul de rotație, eliberați mai întâi comutatorul pornire/oprire. Apoi, împingeți maneta de mers înainte/înapoi (marcaj 5) fie în partea dreaptă (R) pentru mers înainte, fie în partea stângă (L) pentru mers înapoi. Asigurați-vă că motorul este oprit înainte de a schimba poziția manetei.

Cum se utilizează modul percuție?

Pentru a activa modul percuție, împingeți butonul selector de mod găurire/percuție (marcaj 4) în poziția marcată T. Pentru găurire fără percuție, împingeți butonul în poziția . Modul percuție este potrivit pentru zidărie (cărămidă, beton, etc.).

Care este capacitatea maximă de găurire a bormașinii POWX0270?

Capacitatea maximă de găurire depinde de material: până la 30 mm în lemn, 13 mm în oțel și 16 mm în beton. Utilizați burghie adaptate fiecărui material.

Cum se reglează viteza de rotație?

Viteza variabilă se reglează cu ajutorul butonului de reglare a vitezei (marcaj 6). Rotiți-l în sensul + pentru a crește viteza și în sensul - pentru a o reduce. Viteza în gol variază de la 0 la 3000 min⁻¹.

Cum se instalează limitatorul de adâncime?

Limitatorul de adâncime (marcaj 3) se fixează pe bormașină. Glisați-l pe mandrină sau pe corpul sculei în funcție de model, apoi strângeți-l la adâncimea dorită. Permite limitarea adâncimii de găurire pentru găuri regulate.

Care este puterea acestei bormașini?

Bormașina cu percuție PowerPlus POWX0270 are o putere de 850 W și o tensiune de alimentare de 230-240 V ~ 50 Hz.

Bormașina POWX0270 are izolație dublă?

Da, bormașina este de clasă II cu izolație dublă. Aceasta înseamnă că nu necesită o priză cu împământare și oferă protecție suplimentară împotriva șocurilor electrice.

Ce burghie se folosesc pentru găurirea betonului?

Pentru a găuri beton sau zidărie, utilizați burghii cu vârf din carbură. Asigurați-vă că modul percuție este activat (poziția T). Capacitatea maximă este de 16 mm.

Cum se curăță și se întreține bormașina?

Înainte de orice curățare, deconectați scula. Îndepărtați praful acumulat pe suprafețe. Nu utilizați produse pe bază de petrol pe părțile din plastic, deoarece le-ar putea deteriora. Efectuați reparațiile de către un profesionist calificat cu piese originale.

Ce trebuie făcut dacă bormașina se blochează în timpul utilizării?

Dacă bormașina se blochează, eliberați imediat comutatorul pornire/oprire. Scoateți bormașina de pe suprafața de lucru și determinați cauza problemei. Nu acționați și nu dezactivați comutatorul în mod repetat, deoarece acest lucru ar putea deteriora motorul. Reduceți presiunea și degajați burghiul dacă este necesar.

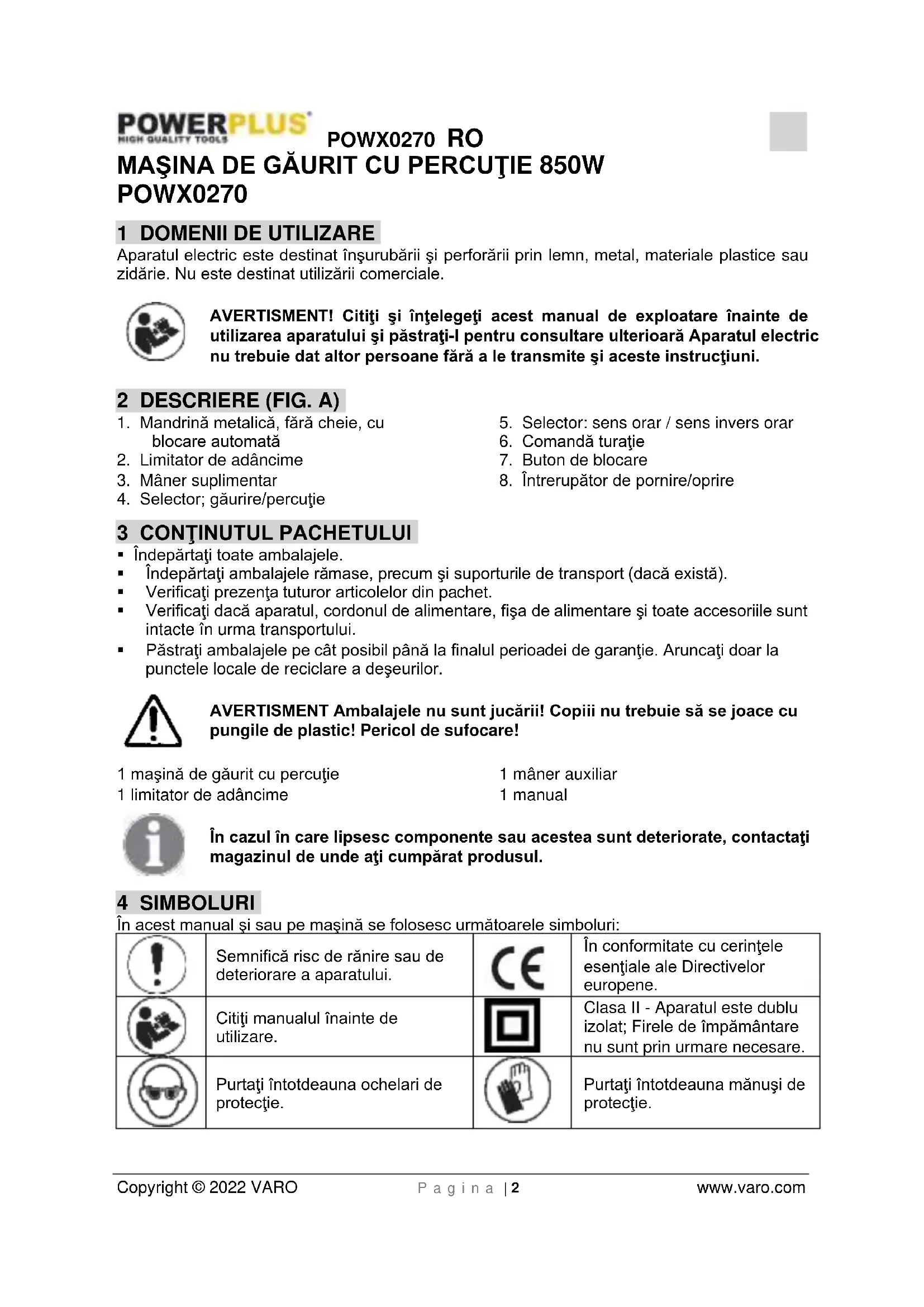

MANUAL DE UTILIZARE POWX0270 PowerPlus

Aparatul electric este destinat insurubarii si perforarii prin lemn, metal, materiale plastice sazidarie. Nu este destinat utilizarii commerciale.

AVERTISMENT! Citișși ințelegeți acest manual de expoatare înnte de utilizarea aparatuluiși păstrați-l pentru consultare ulterioară Aparatul electric nu trebuie dat altero persone fara a le transmiteși aceste instruciuni.

2 DESCRIERE (FIG. A)

1. Mandrina metalica, fara cheie, cubocare automata

2. Selector: sens orar / sens invers orar

3. Limitator de adancime

4. Comanda turatie

5. Maner supplementar

6. Buton de blocare

7. Selector; gaurire/percutie

8. Intrerupator de pornography/oprine

3 CONTINUTUL PACHETULUI

• Indepartati toate ambalajele.
• Indepartati ambalele rămase, precum Şi suporturile de transport (dacă există).
• Verificati prezenta tuturor articolelor din pachet.
  Verificati dacaparatul, cordonul de alimentare, fisa de alimentare si toate accesorile sunt intacte in urma transportului.
• Păstrați ambalajele pe càt posibil până la finalul perioadei de garantie. Aruncați doar la punctele locale de reciclare a deseurilor.

AVERTISMENT Ambalajele nu sunt jucari! Copii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare!

1 masina de gaurit cu percutie

1 maner auxiliary

1 limitator de adancime

1 manual

In cazul in care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde aşi cumpărat produsul.

4 SIMBOLURI

In acest manual si Sau pe masina se folosesc urmatoarele simboluri:

!	Semiţica risc de rănire sau de deteriorare a aparatului.	CE	În conformitate cu cerinţele esenţiale ale Directivelor europene.
	Citiţi manualul îniate de utilizes.		Clasa II - Aparatul este dublu izolat; Firele de Împămânntare nu sunt prin urmare necesare.
	PurtățiÎntotdeauna ochelari de proteție.		PurtățiÎntotdeauna mânusî de proteție.

5 AVERTISMENTE GENERALE DE SIGURANÀ PRIVIND APARATELE ELECTRICE

Citi toate avertismentele de siguranta si toate instructiunile. Nerespectarea tuturor avertismentelor si a instruciunilor poate duce la electrocutare, incendiu si/sau ranirea grava. Pstra tato avertismentele si instructiunile pentru consultare ulterioroara. Termenul "apatr electric" folosit in cadrul avertismentelor se refera atat la aparatul alimentat de la priza (prin cablul de alimentare), CAT si la aparatul alimentat cu baterii (fara fir).

5.1 Zona de lucru

• Spatiul de lucru trebuie să fie curat Şi bine iluminat. Spatiile agglomerate Şi intunecate favorizează accidentele.
• Nu utilizathi aparatele in spatii cu atmosferaexplozivacum ar fi in prezenta lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scantei care pot aprinde praful sau gazele.
• Atunci cand lucrati cu aparatul electric, nu lasati copii si alte privitori să se apropie de spatui del lucru. Distragerea atentiei va poate face să pierdeti controlul aparatului.

5.2 Siguranta electrica

Verificati intotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe placuţa indicatoare a criteristicilor.

• Fisele aparatului electric trebuie sa se potriveasca la priza. Nu modificati in niciun fel fisa. Nu folosi i niciun fel de fise de adapare pentru aparatele electrice cu impamantare. Fisele si prizele nemodificate reduc riscul de electrocutare mortala.
  Evitati contactul cu suprafete impamantate sau legate la masa, cum ar fi tevile, radiatoarele, aparatele de gaiti sau frigiderele. Exist a risc crescut de electrocutare mortal in cazul i n care corpul dumneavoastr face contact cu solul.
• Nu expuneti aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortala creste în cazul în care apa patrunde în interiorul aparatului electric.
• Nu deterioratori cablul. Nu folosi niciodata cablul pentru a transporte, trage sau scoate din priză aparatul electric. Păstrati cablul ferit de caldură, ulei, marginini ascutite sau piese în miscare. Caburile deteriorate sau incâlcite cresc riscul de electrocutare.
  Cand aparatul functioneaza in exterior, folosi un prelimungitor adecvat folosirii in exterior. Folosirea unui prelimungitor adecvat folosirii la exterior reduce riscul de electrocutare.
• Daca trebuie folosit aparatul in medii umede, utiliziţi o przyă protejăcu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranta personala

• Aveti grijä la ce lucrati si folosiţi-vă simțul practic atunci cand lucrati cu aparatul electric. Nu folosiţi un aparat electric atunci cand sunteti obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatentie in timpul lucrului cu aparatul electric poate duce la ranirea grava.
• Utilizati echipament de siguranta. Puratai intotdeauna elemente de protectie pentru ochi. Echipamentul de siguranta cum ar fi masca de graf, incaltamintea de siguranta impotrivara alunecarii, casca dura sau protectiile auditive folosite indifferent de conditi reduc ranirile.
• Evitati pornirea accidentala. Asigurati-va ca intrerupatorul se afla in posizia deconectat inainte de a baga in przy. Transportul aparatelor eletrice avand degetul pe intrerupator Sau alimentarea de la sursa a aparatelor eletrice care au intrerupatorul in posizia de pornire favorizeazac accidentele.
• Indepartaţi orice sculă de reglare sau cheie de piulite inainte de a porni aparatul electric. O cheie de piulite sau alta cheie lasata prinsă de o piesă rotativă a aparatului electric poate duce la ranire.

POWX0270 RO

• Nu vă intindeti. Mentineti permanent un sprijinși un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric in situții neprevăzute.
• Imbracati-va corespunzator. Nu purtati haine largi pau bijuterii. Tineti paurul, hainele sau manusile departe de particl in miscare. Hainele largi, bijuteriile Sau paurul lung pot fi prinse de particl in miscare.
  Dacá v-au fost furnizate dispositive pentru conectarea de utilaje de extragereși colectare a prafului, asigurati-va cà sunt conectateși folosite corect. Folosirea acestor dispositive poate reduce riscurile associate intrarii in contact cu praful.

5.4 Utilizarea si intretinerea aparatului electric

• Nu suprasolicitatei aparatul electric. Folosiţi aparatul electric conform destinatiei sale. Folosirea in mod corespunzător a aparatului electric va va realiza mai bineși mai sugur sarcina la parametrii pentru care a fost conceput.
• Nu folosiţi aparatul dacă intrerupătorul nu il ponește sau oprește. Orice aparat care nu poate fi controlat din intrerupător este periculosși trebuie reparat.
• Deconnectaţi fisa de la sursa de alimentare inainte de a face orice fel de reglaje, de a schimba accesoriile sau de a deposita aparatul. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
  Depozitate aparatul departe de indemana copiilor si nu permitei personel onefamiliarizate cu acesta sau cu instruciunile sale s laucreze cu aparatul. Aparatele sunt periculoase dac a sunt folosite de persone neinstruite.
• Intretinete aparatele. Verificati alinierea sau prinderea partilor in miscare, craparea pieselora sau orice alla stare ce poate affcta functionarea aparatului. Daca este deteriorarat, reparati aparatul inainte de utilizare. Multe accidente sunt cauzate de aparate eletrice prost intretinute.
• Păstrați piesele de tăiere ascuțiteși curate. Sculele așchietoare intreținute corespunțator, având lamele de tăiere ascuțite, se blochează mai greuși sunt mai ușor de controlat.
• Utilizati aparatul, accesorile si lamele etc. in conformitate cu aceste instrukturi si in modul destinat utilizarii specifie a acestui aparat, luand in calcul conditiile de lucru si operatunile care trebuie efectuate. Utilizati aparatului electric pentru operatiuni diferite de cele pentru care a fost conceput poate duce la situati periculoase.

5.5 Service

• Reparati aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va pasta siguranta in fonctionare a aparatului.

6 SFATURI SUPLIMENTARE DE SIGURANțA PENTRU MAŞINA DE GÜRIT CU PERCUTIE

A nu se folosi in preajma vaporilor de apa sau a lichidelor inflamabile.
Utilizati doar varfuri ascutite si varfuri de insurubat corespunzatoare.
- Scoateti din priză fisa pentru orice operatiune de reglare sau curătare.
Protejati de orice fel de deteriorare cablul de alimentare. Uleurile si acizii pot deteriorara cablul.
- Nu transportati dispositivul tinând de cablul de alimentare.
- Nu scoateti fisa din priză tragând de cablu de alimentare.
Inainte de a baga in przy fisa verificati s n nu fie blocat comutatorul de actionare.
- Daca utilizati tamburi de cablu, desfasuratei complet cablul. Sectiunea transversala minimă a cablului trebuie să fie de minim 1,5 mm2.
- Nu suprasolicitati masina.
Fixati bine toate piesele de prelimucrat, pentru a fi procesate suficient.
- Nu permieteti accesul copijor la aparat.
- Asigurat-vá că aveti o poziţie sigură pe scara sau schele atunci cand Utilizati cu mana liberă aparatul.

POWX0270 RO

Dacă nu pot fi observate cu ochiul liber, localizuţi cu un detector de conducteși cabluri所致 conductele de energia electrică, gaz si apă din pereti.
- Purtati ochelari de protectie si o masca de graf la operatiuile generatoare de graf.
- Solicati intotdeauna ajutorul unui electrician calificat pentru efectuarea reparatiilor.
Utilizati numai PIESE de schimb originale.
- Nivelul de zgomot la locul de muncă ar putea depăși 85 dB(A). In acest caz, trebuie luate masuri de proteție a utilizatorului contra zgomotului. Zgomotul produs de aparatul electric a fost masurat conform EN 50114-1.

Puratai intotdeauna căsti antifonice in timpul functiţii masinil!

Durata de fonctionare nominală recomandata: aprox. 20 de minute la sarcina permanentă.

Oprire dupăutilizare permanentă:aprox.5-10 min.

7 MOD DE UTILIZARE

AVERTISMENT: Inainte de montare si de reglare, scoatei intotdeuna stecarul din przya.

7.1 Pornirea 山 oprirea (Fig. 1)

• Conectati cordonul la przyă.
  Pentru pornirea uneltei, apasati pe intrerupatorul de pornire / opire (8).
• Eliberati intrerupatorul de pornire/oprire pentru a opri unealta.
  Dacă apasaţi butonul de blocare (7) in temp ce este apasaţintrerupătoral de pornire/oprire, acesta din urma va fi mentinut in poziţia de fonctionare.
• Eliberati intrerupatorul de pornire/oprine (8) pentru a opri unealta.

7.2 Maneta inainte / inapoi (fig. 2)

Maneta inainte/inapoi (5) se utilizeazã pentru a stabili directia de rotatie a mandrinei.
- Pentru a selecta directia inainte, eliberati intrerupatorul de pornire/oprise (8) si apasati maneta inainte/inapoi catre partea dreaptă (R) a uneltei. Pentru a selecta rotatia inversă, apasati maneta catre partea stangă (L) a uneltei.

NOTÄ: La modificarea poziţiei uneltei, asigurați-vă că intrerupătorul de pornire/oprire este eliberatși că motorul nu functionează.

7.3 Turaţia variabilă (fig. 3)

Aparatul are o rotita pentru reglarea turatiei (6) de la care se obtine o turatie mai mare prin rotire in poziţia "+" si mai mica prin rotirea la poziţia "-"

7.4 Selectorul de mod gaurire 山 gaurire cu percutie (4)

Selectorul se afla in partea de sus a masinii.

Impingeti selectorul modului de gaurire/gaurire cu percutie (4) in poziţia „T" pentru a selecta modul de gaurire cu percutie.
Impingeti selectorul modului de gaurire/gaurire cu percutie (4) in poziia , " pentru a selecta modul gaurire.

7.5 Pentru functionarea corespunzatoare

POWX0270 RO

Tinei masina cu primele doua delete pe intrerupatorul de pornire/oprise (8).
Utilizati subansamlul manerului auxiliar (3) ori de cate ori este posibil, pentru a controla mai bine unealta si pentru a evita oboseala.
Pentru lemn,utilizati burghie elicoidale,burghie spada",sfredel sau freze.
- Pentru metal, utiliziţi burghie elicoidale pentru turatie mare sau freze.
Pentru zidarie (caramida, beton, ciment, etc.),utilizati burghie cu varf de carbid.
- Apasati sufficient pentru ca burghiul sa prindă, dar nu excesiv, pentru a evita blocarea motorului Sau deteriorarea burghiului.
Apasati intotdeauna in linie dreaptacu burghiul.
Tineti cu fermitate masina, pentru a controla răsucirea acestea.

Avertisment: In caz de blocare a burghiului, eliberai imediat intrerupatorul si scoatei burghiul din material pentru a stabili cauza blocarii.

Nu porniti s i nu opriti masina, acest lucru ar putea deteriorora motorul.

• Pentru a minimiza riscul de blocare brusca si de strapungere a materialului, reduceti presiunea aplicata masinii si reduceti presiunea burghiului aplicata la ultima parte a gaurii.
• Lăsati motorul să functioneze în timpe trageți burghiul afara din gaură. Astfel se evita blocarea.

8 INTRETINEREA

Nu incercatu să faceti modificari in timpul utilizării aparatului.

Curatai praful strans cu o perie sau cu o cappa uscata.

Nu permitei intrarea in contact a produselor pe bază de petrol cu piesele din material plastic, deoarece contin substante chimice care ar putea deteriorora, slabi Sau distrauge plasticul.

9 DATE TEHNICE

Tensiunea de alimentare	230-240V ~ 50 Hz
Putere consumată	850W
Turație de mers în gol	0-3000 min-1
Capacitate mandrină	13 mm
Dublă izolare	Da
Frecventa de percuție	0-48000 loviri pe minut
Capacitate maximă de găurire
Lemn	30 mm
Oțel	13 mm
Beton	16 mm

10 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K = 3)

Nivel de presiune acustica LpA 93 dB(A)

Nivel de putere acustica LwA 104 dB(A)

ATENTIE! Presiunea acustica poate depasi 85 dB(A), caz in care trebuie purtat un dispositiv de protectie auditiva.

aw (Vibratie):

8,4 m/s2

K = 1,5 m/s²

11 GARANTIE

• Acestui produs i se acorda garantie conform reglementarilor legale pentru o perioadă efectiva de 36 de luni de la data cumpărarii de CATRE primul utilizator.
• Această garantie acoperă"Toate defecțiunile de materiale sau de productie, cu exceptia baterilor, a incarcatoarelor, a pieselor defe cate din cauza uzuri i normale, precum sunt rulmentii, periile, caburile, fisele sau accesoriile precum frezele, burghiele, panzele de ferăstrau etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasa, accidente sau modificari. Nu se acoperă nici costul transportului.
• Deteriorarea si/sau defeciunile rezultate ca urmare autilizarii necorespunzatoare nu sunt acoperite de prevederile garantiei.
• Nu se asumām, de asemenea,[nico responsabilitate pentru vătamarea corporală ce are drept cauzăutilizarea necorespunzătoare a aparatului.
• Reparatiile pot fi efectuate doar de catre un centru de service autorizat pentru sculele Powerplus.
  Puteji obtine intotdeauna mai multe informati, apeland numarul de Telefon [phone]
  Toate costurile de transport trebuie suportate de client, in afara cazului in care s-a convenit in alt fel, in scris.
• In acelaşi timp, nu se poate ridica nico pretentie in garantie dacă deteriorarea aparatului se datoreaza intretineri negliente sau suprasolicitări.
• Se exclude in mod categoric de la garantie defecionea datorata patrunderi de fluide, patrunderi excessive a prafului, deteriorarea intentionata (cu intente sau din negljenta gravă), utilizes area inadeccvata (doar pentru destinati pentru care acest dispositiv nu este potrivit), utilizes area incompetentă (de ex nerespectarea instructiunilor din manual), fulgere sau asamblarea de câtre un nespecialist, tensiune incorectă de alimentare de la rețea. Această lista nu este exhaustivă.
• Acceptarea pretentiilor in garantie nu poate duce niciodata la prelungirea perioadei de garantie, nici la inceputul unei noi perioade de garantie in cazul inlocuirui unui aparat.
• Aparatele sau componentele inlocuite in garantie raman prin urmare proprietatea Varo NV
• Ne rezervam dreptul de a respinge orice pretentie pentru care cumpararea nu poate fi verificata sau dacă este clar ca produsul nu a fost intreținut in mod corespunzător. (fante de aerisire curate, perii de carbune intretunate periodic. ...)
  Dovada cumpararii trebuie pastrata ca dovada a datei cumpararii.
• Scula nedemontata trebuie inapoiata commerciantului intr-o stare acceptabla de curatenie (incutia sa originala dacau e cazul) si impreunacu dovada cumpararii.

12 MEDIU

In cazul in care masina trebuie inlocuita dupa utilizes prelungita, nu o aruncai laolaltacu gunoiul menajer, ci eliminati-o intr-un mod sigur pentru mediu. Deseurile produse de parti ale masinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclate atunci cand exista aceastasposilitate. Pentru sfaturi privind reciclarea, consultatiat autoritatea locala sau magazinul de achizitie.

VARO N.V. - Vic. Van Rompuy N.V.
declară că

Joseph Van Instraat 9 - BE2500 Lier - BELGIA,

produsul: Maşina de găurit cu percutie

marca de comert: POWERplus

model:POWX0270

este in conformitate cu specificaile esentiale si alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicarii standardelor europene armonizate. Orice modificare neautorizata a aparatelor atrage dupa sine anularea acesti declarati.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii);

2011/65/EU

2014/30/EC

2006/42/CE

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii);

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Persoana care păstreață documentăția tehnică : Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Subsemnatul actioneaza in numele Directorului general executiv al societatai,

Philippe Vankerkhove

Divizia de reglementare - Director de conformitate
