Tipo de produto	Furadeira de impacto
Marca	PowerPlus
Modelo	POWX0270
Potência	850 W
Tensão de alimentação	230-240 V ~ 50 Hz
Velocidade sem carga	0-3000 min⁻¹
Capacidade do mandril	13 mm
Frequência de impacto	0-48000 fpm
Capacidade máxima de perfuração - Madeira	30 mm
Capacidade máxima de perfuração - Aço	13 mm
Capacidade máxima de perfuração - Concreto	16 mm
Isolamento duplo	Sim
Nível de pressão sonora	93 dB(A) (K=3)
Nível de potência sonora	104 dB(A) (K=3)
Nível de vibrações	8.4 m/s² (K=1.5)
Garantia	36 meses
Aplicações	Aperto e perfuração em madeira, metal, plástico, alvenaria (uso doméstico)
Material do mandril	Metal auto-apertante com auto-lock
Punho adicional	Sim
Batente de profundidade	Sim
Seletor de sentido de rotação	Sim (frente/trás)
Seletor de modo perfuração/impacto	Sim
Controle de velocidade variável	Sim
Manutenção	Limpeza regular, evitar produtos à base de petróleo em plásticos
Segurança	Equipamentos de proteção obrigatórios (óculos, luvas, proteção auditiva)

Perguntas frequentes - POWX0270 PowerPlus

Como mudar o sentido de rotação da furadeira?

Para mudar o sentido de rotação, primeiro solte o interruptor liga/desliga. Em seguida, empurre a alavanca de avanço/retorno (marcação 5) para o lado direito (R) para rotação para frente, ou para o lado esquerdo (L) para rotação reversa. Certifique-se de que o motor esteja parado antes de mudar a posição da alavanca.

Como usar o modo de impacto?

Para ativar o modo de impacto, empurre o botão seletor de modo perfuração/impacto (marcação 4) para a posição marcada T. Para perfuração apenas sem impacto, empurre o botão para a posição . O modo de impacto é adequado para alvenaria (tijolo, concreto, etc.).

Qual é a capacidade máxima de perfuração da furadeira POWX0270?

A capacidade máxima de perfuração depende do material: até 30 mm em madeira, 13 mm em aço e 16 mm em concreto. Use brocas adequadas para cada material.

Como ajustar a velocidade de rotação?

A velocidade variável é ajustada usando o botão de ajuste de velocidade (marcação 6). Gire-o no sentido + para aumentar a velocidade e no sentido - para reduzi-la. A velocidade sem carga varia de 0 a 3000 min⁻¹.

Como instalar o batente de profundidade?

O batente de profundidade (marcação 3) é fixado na furadeira. Deslize-o sobre o mandril ou o corpo da ferramenta conforme o modelo, depois aperte-o na profundidade desejada. Ele permite limitar a profundidade de perfuração para furos regulares.

Qual é a potência desta furadeira?

A furadeira de impacto PowerPlus POWX0270 tem potência de 850 W e tensão de alimentação de 230-240 V ~ 50 Hz.

A furadeira POWX0270 tem isolamento duplo?

Sim, a furadeira é classe II com isolamento duplo. Isso significa que não necessita de tomada com aterramento e oferece proteção adicional contra choques elétricos.

Quais brocas usar para perfurar concreto?

Para perfurar concreto ou alvenaria, use brocas com ponta de carbeto. Certifique-se de que o modo de impacto está ativado (posição T). A capacidade máxima é de 16 mm.

Como limpar e fazer a manutenção da furadeira?

Antes de qualquer limpeza, desconecte a ferramenta. Remova a poeira acumulada nas superfícies. Não use produtos à base de petróleo nas partes plásticas, pois podem danificá-las. Faça os reparos por um profissional qualificado com peças originais.

O que fazer se a furadeira travar durante o uso?

Se a furadeira travar, solte imediatamente o interruptor liga/desliga. Remova a furadeira da superfície de trabalho e determine a causa do problema. Não ative e desative o interruptor repetidamente, pois isso pode danificar o motor. Reduza a pressão e libere a broca se necessário.

MANUAL DE UTILIZADOR POWX0270 PowerPlus

Tipode aparato: Taladro percutor

Marca: PowerPlus

7 FUNCIONAMENTO 5
7.1 Ligar/Desligar (Fig. 1) 5
7.2 Alavanca para avançar/retroceder (Fig. 2). 5
7.3 Velocidade variavel (Fig. 3) 6
7.4 Seletor de modo de perfuração e impacto (Fig. 4) 6
7.5 Para operacoes adequadas 6
8 MANUTENCAO 6
9 DADOS TECNICOS 6
10 RUIDO 7
11 GARANTIA 7
12 AMBIENTE 8
13 DECLARACAO DE CONFORMIDADE 8

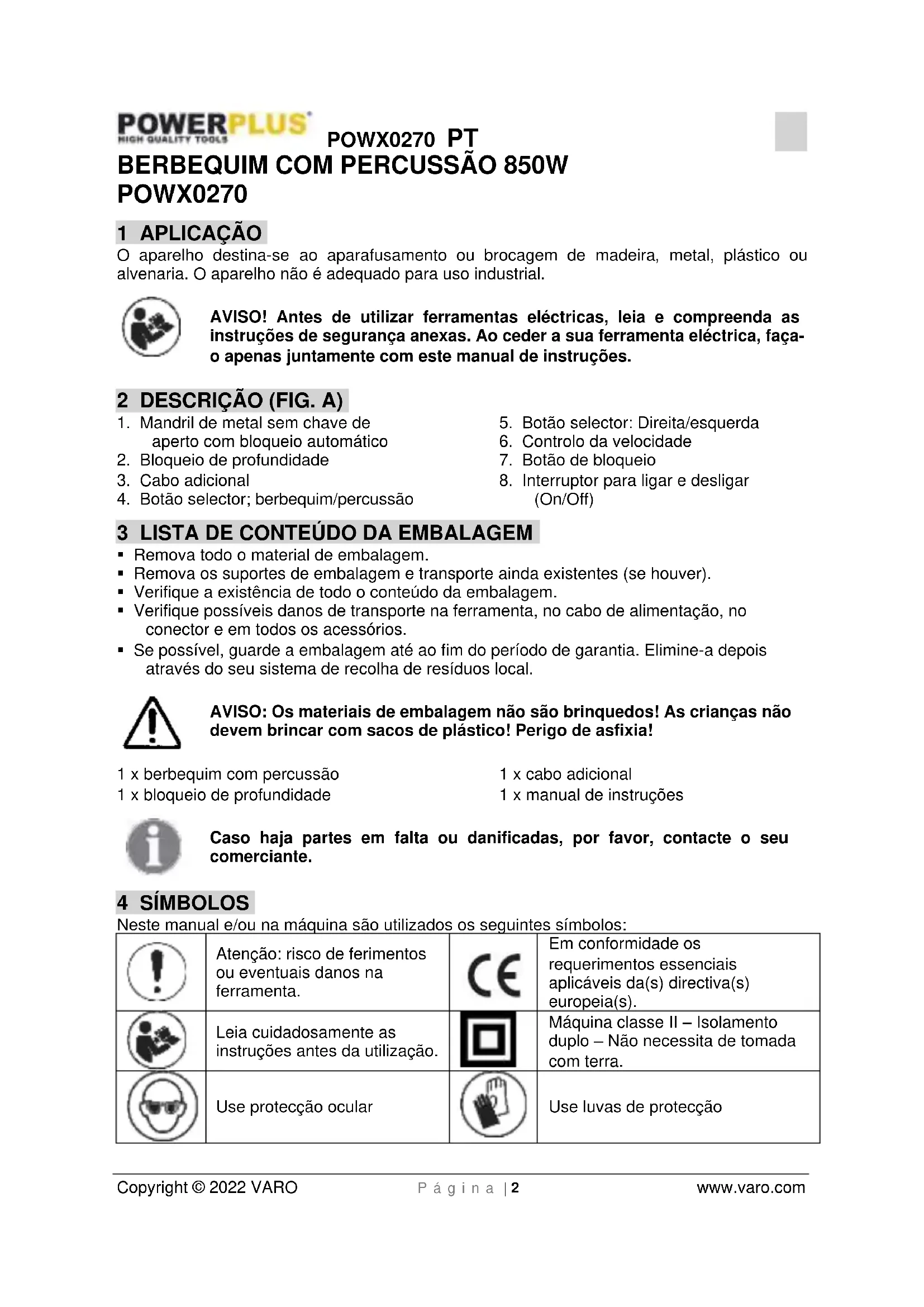

BERBEQUIM COM PERCUSSÃO 850W POWX0270

1 APLICACAO

O aparelho destiná-se ao aparafusamento ou brocagem de MADEira, metal, plácico ou alvenaria. O aparelho não é adequado para uso industrial.

AVISO! Antes de utilizes ferramentas electrolyicas, leia e compreenda as instruções de segurar anexas. Ao ceder a sua ferramenta electrolytica, para apenas juntamente com este manual de instruções.

2 DESCRIÇÂO (FIG. A)

1. Mandril de metal sem chave de aperto com bloqueio automatico
2. Bloqueio de profundidade
3. Cabo adicional

4. Botão selector; berbequim/percussão

5. Botao selector: Direita/esquerda

6. Controlo da velocidade
7. Botão de bloqueio
8. Interruptor para ligar e desligar (On/Off)

3 LISTA DE CONTEUDO DA EMBALAGEM

• Remova todo o material de embalagem.
• Remova os suportes de embalagem e transporte ainda existentes (se houver).
• Verifique a existência de todo o conteudo da embalagem.
• Verifique posséveis danos de transporte na ferramenta, no cabo de alimentação, no conector e em todos os acessórios.
• Se possével, guarde a embalagem até ao fim do periodo de garantia. Elimine-adecessoutravêsdo seuSYSTEMaderecolhaderesíduoslocal.

AVISO: Os materiais de embalagem não são brinquados! As crianças não devem brincar com sacos de plácico! Perigo de asfixia!

1 x berbequim com percussao

1 x cabo adicional

1 x bloqueio de profundidade

1 x manual de instruções

CasoILA partes em falta ou danificadas, por favor,contacte o seu comerciante.

4 SIMBOLOS

Neste manual e/ou na boaquina são utilizados os seguentes sintobolos:

!	Atença: risco de ferimentos ou eventuels danos na ferramenta.	CE	Em conformidade osrequireimentos essenciaisaplicáveis da(s) directiva(s)europeia(s).
	Leia cuidadosamente as instruções antes da'utilisation.		Máquina classe II - Isolamento duplo - Não necessita de tomada com terra.
	Use proteção ocular		Use luvas de proteção

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurar e todas as instruções. O não-cumprimento dos avisos e instruções podem provocarCHOque eletrico, incendio /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceitoutilizando a seguir de „Ferramenta eletrica"refere-sea ferramentas eletricas com cabo de alimentação ou alimentação por bateria (sem cabo eletrico).

• Mantenha a sua area a trabalho limpa e arrumada. A desordem e areas a做工ar com pouca iluminacao podem desencadear acidentes.
• Não travaque com o aparecido em ambientes com risco de explosão, quando se encontrem liguidos, gases ou poeiras inflamáveis. As ferramentas electrolyicas produzem faíças, quando eles podem inflamar as poeiras ou vapeores.
• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta electrica. Em caso de restracção, pode perdor o controlo sobre o aparelho.

5.2 Seguranga eletrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placá de caractéristicas.

• A ficha de ligação do aparelho tem que encaixar correctamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptorador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco deCHOque electrico.
• Evite o contacto fisico com superficies ligadas à terra, TSAis como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de何时que eletrico, se tiver contacto fisico com terra.
• Mantenha o aparelho afastado de chuva ou humidade. A entrada de agua num aparelho eletrico aumento o risco deCHOque eletrico.
• Não utilize o cabo eletrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo eletrico afastado do calor, oleo, arestas afiadas ou de peças de apareiros em movimento. Os cabos eletricos danificados ou dobrados augmentam o risco deCHOque eletrico.
• Se trabajo com una ferramenta electrica ao ar livre, utilize apenas extensoes que sejam también indicadas para uso no exterior. A utilização de uma extensão apropriadna para uso no exterior diminui o risco deCHOque electrico.
• Caso não sera posível evaporar operar a ferramenta électrique num local humido, use um disposicao contra corrente residual (RCD). O uso de um RCD reduz o risco dechoque eletrico.

5.3 Segurarca de pessoas

• Esteja atento. Esteja concentrado e sera sensato ao travaíhar com uma ferramenta eletrica. Não utilize o aparecido se estiverc cansado ou sob a influência de estupefacções, alcoul ou medicamentos. Ummomento de restracção durante a utilização do aparecido pode provocar ferimentos graves.
• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calculado de segurarance anti-derrapante, capacete de segurarance ou proteção auricular, conforme o tipo e aplicacao da ferramenta eletrica, diminui o risco de ferimentos.
• Evite uma entrada emestrionamento acidental. Certificque-se de que o interruptor se encontra na posicao,OFF (0)" (desligado), antes de inserir a ficha na tomada. Se tiver o

POWX0270 PT

dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente électrique com o interruptor activado, poder resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontrar numa peça giratoria do aparelho pode provocar ferimentos.
• Não se sobrevalorize. Tenha atençao a uma postura correcta e mantenha sempre o equilibrio. Desta forma, poderá controlar melhor o aparecido em situacoes inesperadas.
• Use vestuário apropriad. Não use roupas largas nem joias. Mantenha o Cableo, roupa e luvas a trabalho afastados de peças em movimento. As roupas soltas, joias ou Cableos compridos soltos podem ser apanhados pelas peças em movimento.
• Se puderem ser montados dispositivos de aspiracao e absorcao de poeiras, certificque-se de que osleasedo ligados e saoutilizadoscorrectamente.Autilazaodestes dispositivos diminuios riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas eletricas com precauacao

• Não sobrecarregue o aparecido. Utilize a ferramenta eletrica指示a para o seu trabalho. Com a ferramenta eletrica adequada, travaça melhor e de forma mais segura nas和地区 a trabalho indicadas.
• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta Elaine que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
• Retire a ficha da.tomada antes de proceder a ajustes no aparelho, substitir acos城乡 ou arrumar o aparelho.Esta medida de precaucao impede o arranque acidental do aparelho.
• Guarde as ferramentas electricas não realizadas fora do alcance das crianças. Não permita que outras pessoas foram uso do aparecido, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas electricas são perigosas, se foram realizadas por pessoas inexperientes.
• Faça a manutençao do aparelho com cuidado. Inspeccione se as peças moveris do aparelho funcionam correctamente e não bloqueiam, se as peças estao partidas ou danificadas de forma a comprometer o functiimento do aparelho. Mande reparar as peças danificadas antes dautilização do aparelho. Muito acidentes tem a sua origem na manutençao Incorrecta das ferramentas electrolyticas.
• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correcta, bloqueiam menos e são mais faceis de manusear.
• Utilize a ferramenta eletrica, acessosórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha también em atençao as condições a trabalho e a tarefa a executar. O emprego das ferramentas eletricas para aplicações differentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência Tecnica

• Mande reparar o seu aparvelho apenas por tecnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparvelho se mantém.

6 INDICAÇOES DE SEGURANÇA ADICIONAIS RELATIVAS AO BERBEQUIM COM PERCUSSÃO:

• Não utilize o berbequim muito a vapeores ou liquidos inflamáveis.
• Utilize apenas brocas pontiaquudas e brocas adequadas para aparafusar.
  Retire a ficha da tomada quando efectuar lavorhos de regulacao e limpeza.
  Proteia o cabo de alimentacao de ficar danificado, Oleos e acidos podem danificar o cabo.
• Não transporte o berbequim segurar o peso cabo de alimentação.
• Não retire a ficha da tomada puxando pelo cabo de alimentação.

POWX0270 PT

• Antes de introduzir a ficha na tomada, certifique-se de que o interruptor não está bloqueado.
• Se utilizes um tambor de cabos, desenrole completeness o cabo. A secção do fio é, no minimo, de 1,5 mm2.
• Não sobrecarregue o berbequim.
  Fixe todas as peças a trabalho para um processamento adequado.
• Não permita que crianças tenham acesso ao berbequim.
• Certifique-se de que tem uma posicao segura em cima de um escadote ou andaime, quando utilizes o berbequim estas situacoes.
• Com um detector apropriad, localize as linhas de alimentacao eletrica, agua ou gás nas paredes.
• Utilize oculos de protecao e uma mascara contra poeiras quando realizar travaños que provoquem poeira.
• Contacte sempre um electricista qualificado para realizar as operações de reparacao.
• Utilize開放as de reposicao originais.
• O[nivel de ruido no local de trabajo pode ultrapassar os 85 dB(A).Neste caso, é necessário introduzir medidas de proteção contra ruidos para o uso. O ruido provocado por esta ferramenta eletrica foi medido de acordo com a norma EN 50114-1.

Utilize sempre protectores de ouvidos quando a boa estiver a ser realizada!

Tempo de funciona nominal recommendado: aprox. 20 horas em careg permanente.

Tempo de paragem antes funcionalmente: aprox. 5-10 horas.

7 FUNCIONAMENTO

AVISO: Antes de montar e fazer ajustes deslige sempre a ficha da tomada.

7.1 Ligar/Desligar (Fig. 1)

Ligue o cabo à tomada.
- Prima o interruptor ON/OFF (8) para,iniciar a ferramenta.
- Solte o interruptor ON/OFF para parar a ferramenta.
- Se premir o botão de bloqueio (7) com o interruptor ON/OFF premido, o interruptor ON/OFF é mantido em posção de operação.
- Para desligar a ferramenta, o interruptor on/off tem de ser desbloqueado premindo-o novamente.

7.2 Alavanca para avançar/retroceder (Fig. 2)

• A alavanca para avançar/retroceder (5) determina o sentido de rotação do mandril.
• Para selecionar rotação para avançar, solte o interruptor ON/OFF (8) e prima a alavanca para avançar/retroceder para o lado direito (R) da ferramenta. Para selecionar a rotação de retroceder, prima a alavanca para o lado esquerdo da ferramenta.

NOTA: Ao mudar a posicao da alavanca, certificque-se que o interruptor ON/OFF está liberado e o motor está imóvel.

7.3 Velocidade variavel (Fig. 3)

Esta ferramenta dispõe de um主義or de controlo de velocidade (6) que proporciona umavelocidade superior rodando para o sentido " + " , e proporciona velocidade inferior rodando parao sentido - .

7.4 Seletor de modo de perfuração e impacto (Fig. 4)

O seletor de modo de perfuração e impacto está na parte superior deste berbequim de percussão.

• Prima o botão do seletor de modo de perfuração/impacto (4) para “T” para的选择ar o modo de ação de impacto.
• Prima o botão do seletor de modo de perfuração/impacto para a posicao de perfuração “” para selecionar o modo de ação de perfuração.

7.5 Para operacoes adequadas

• Segure o berbequim com os seu primeirosinous dedos no interruptor ON/OFF (8).
• Sempre que possível, use a subinstalação do punho auxiliar (3) para ganhar controlo extra e prevenir fatiga.
• Para madeira, use brocas de torço, brocas chatas, brocas de perfuração ou serra-copo.
• Para metal use brocas de torque de aço de alta velocidade ou serra-copo.
• Para maçonaria, como tíjolo, Bloco de concreto, cimento, etc., use brocas com ponta de carbono.
• Aplitude pressao suficiente para manter a broca a bater mas nao empurre demasiado para nao bloquear o motor ou danificar a broca.
• Aplique sempre pressão em LINHA reta com a broca.
• Segurefirmamenteabroca paracontrolararotacao dabroca.

Aviso: Se a broca bloquear, solte imeditamente o botão, retire a broca do trabalho e determine a causa dobloqueio. Não clique no botão para ligar e desligar poi pode danificar o motor.

• Para minimizar a hipôtese de bloquear e partir o material, reduza a pressão na broca e alivie a broca na parte final do orificio.
• Mantenha o motor em functiOnamento ao puxar a broca para fora do orificio perfurado. Isto ajudará a evaciar a obstrução.

8 MANUTENÇÃO

Não tente fazer regulações quando a ferramenta estiver a funciona.

Limpe a sujidade acumulada com uma escova ou um pano molhado.

Não permita que produits à base de petróleo entrem em contacto com as peças de plácico,驻村 tem químicos que podem danIFICAR, entraquecer ou destruir o plácico.

9 DADOS TÉCNICOS

Voltagem da rede	230-240V ~ 50 Hz
Potência de entrada	850W
Velocidade em vazio	0-3000 min-1
Capacidade da bucha	13 mm
Isolamento	Sim
Frequência de impacto	0-48000 i/min
Capacidade Tmax. de perfuração
Madeira	30 mm

10 RUIDO

Valores de emissao sonora, medidos em conformidade com a norma relevante. (K = 3)

Nível de pressão acústica LpA 93 dB(A)

Nível de potência acústica LwA 104 dB(A)

ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).

aw (Vibracao):

8,4 m/s² K = 1,5 m/s²

11 GARANTIA

• Este produit tem uma garantia de um periodo de 36 meSES efectivos, a partir da data de aquisicao ao primeiroutilizador.
• Esta garantia cobre todas as falhas do material ou producao, mas nao inclui: baterias, carregadores, peças com defeito por desgaste de utilisaao normal, como suportes, escovas, cabos e tomadas ou acessosios como brocas, laminas de serra, etc., danos ou defeitos que sejam resultado de utilisaao indevida, acidentes ou alteracoes, nem os custos de transporte.
• Danos e/ou defeitos resultantes de utilizesao inadequada quando não está cobertos pelas condições de garantia.
• Renunciamos también qualquer responsabilitadpe por quaisquer ferimentos corporais resultantes deutilização inadequada da ferramenta.
• As reparacoesapanas devem ser levadas a cabo por um centro de service ao cliente autorizzato para ferramentas Powerplus.
  A qualquer momento pode obter mais informacao atraves do numero 00 32 3 292 92 90.
• Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de另一a forma por escrito.
• Ao mesmo tempo, não pode ser entrega qualquer reivindicação de garantia, se o dano do aparecido resulta de uma manutençao negligente ou de uma sobrecarga.
• Uma exclusão definitiva da garantia resulta de danos causados por permeação de liquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta deeguardados), uso não apropriadó (utilização para fins não adequados para este aparelho), Utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem Incorrecta, queda de raio, voltagem de rede Incorrecta. Esta lista não é restrictiva.
• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao inico de um novo periodo de garantia em caso da substituição do aparelho.
• Por isso, aparehos ou componentes substituados sob garantia ficam na posse de Varo NV.
• Nós reservamos o direito de rejeitar qualquer revindicação onde a aquisicao não possa ser verificada ou quando é visivel que o produits não foi utilizescdo correctamente. (Limpeza das ranhuras de ventilacao, escovas de carao Utilizadas com regularidade, ...)
• Deverá guardar o seu talão de compra como prova de aquisicao do produits.
• A sua ferramenta desmontadadeeraserdevolvidaaorepresentante num estado delimpezaaceitavel,na sua caixa de transporte original (aplicavelasunidadesacompanhadas da prova de compra).

12 AMBIENTE

Se a sua boa necessitar de ser substituira antes a utilização prolongada, não a colque no lixo dométrico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas vezes életricas não pode ser eliminado com o lixo dométrico normal. Faça a reciclagem quando existem instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

13 DECLARACAO DE CONFORMIDADE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Belgia, declara que,

Designação do aparecido: Berbequim com percussão

Marca: POWERplus

Modelo n°: POWX0270

se encontrar em conformidade com os requisitos essenciais e outras provisos relevantes das Diretivas Comunitarias aplicaveis, com base na aplicacao das normas Europeias harmonizadas. Qualquer alteracao não autorizada do equipamento anula esta declaracao.

Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura);

2011/65/EU

2014/30/EC

2006/42/CE

Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura);

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Detentor da Documentação Tecnica: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

O signatário atua em nome da administração da Empresa,

Philippe Vankerkhove

Assuntos Regulamentares -Gestor de Conformidade
