NÁVOD NA OBSLUHU POWX0270 PowerPlus

7.5 Pro správný provoz

5.4 Používanie elektrického náradia a starostlivosť oň .............................................. 4

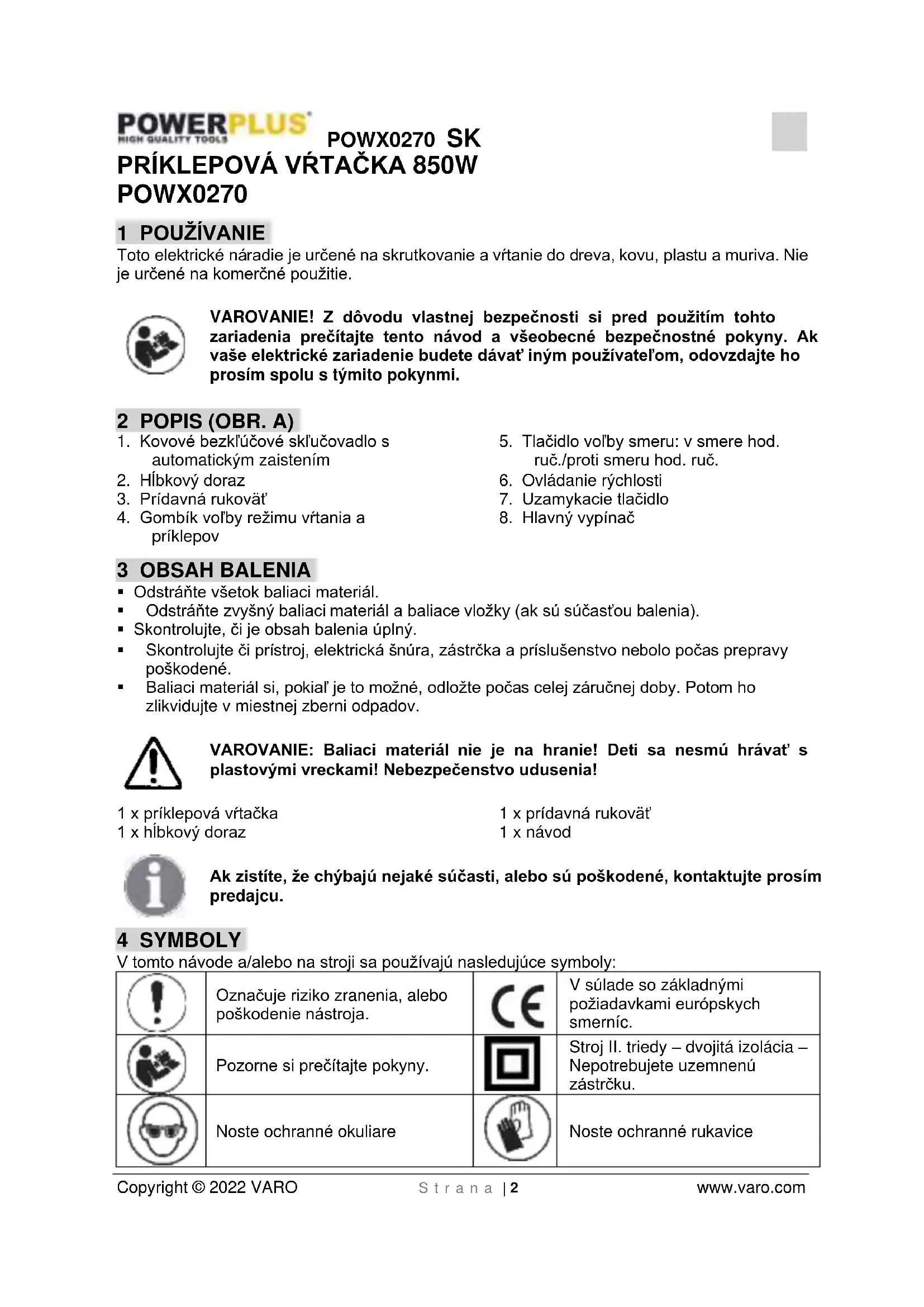

POWX0270 1 POUŽÍVANIE Toto elektrické náradie je určené na skrutkovanie a vŕtanie do dreva, kovu, plastu a muriva. Nie je určené na komerčné použitie. VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho prosím spolu s týmito pokynmi. 2 POPIS (OBR. A)

1. Kovové bezkľúčové skľučovadlo s

5. Tlačidlo voľby smeru: v smere hod.

ruč./proti smeru hod. ruč.

6. Ovládanie rýchlosti

• Odstráňte všetok baliaci materiál.

• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

• Skontrolujte, či je obsah balenia úplný.

• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov. VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia! 1 x príklepová vŕtačka 1 x hĺbkový doraz 1 x prídavná rukoväť 1 x návod Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu. 4 SYMBOLY V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

V súlade so základnými požiadavkami európskych smerníc.

Noste ochranné rukavicePOWX0270 SK Copyright © 2022 VARO S t r a n a | 3 www.varo.com 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..

• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia. 6 DODATOČNÉ BEZPEČNOSTNÉ POKYNY PRE PRÍKLEPOVÉ

• Nepoužívajte výpary ani horľavé kvapaliny.

• Elektrický kábel chráňte pred poškodením. Kábel môže poškodiť olej alebo kyselina.

• Nedovoľte, aby deti mali prístup k zariadeniu.

• Na rebríkoch alebo lešení si zabezpečte stabilný postoj, ak vŕtačku používate voľne z ruky.

• V stenách pomocou detektora lokalizujte skryté elektrické, vodovodné a plynovodné vedenia.

• Noste ochranné okuliare a pri prácach s tvorbou prachu používajte protiprachovú masku.

• Opravy nechajte vykonať kvalifikovanému elektrikárovi.

• Používajte len originálne náhradné diely.

• Hladina hluku môže na pracovisku prekročiť 85 dB(A). V takomto prípade použite chrániče sluchu. Hluk produkovaný týmto elektrickým zariadením bol nameraný v súlade s normou EN 50114-1. Keď sa stroj používa, vždy používajte chrániče sluchu! Odporúčaný nominálny prevádzkový čas: pribl. 20 minút pod trvalou záťažou. Po trvalej prevádzke nechajte vypnuté: pribl. 5-10 minút. 7 PREVÁDZKA VAROVANIE: Pred montážou a nastavením vždy vyberte zástrčku z elektrickej zásuvky.

• Keď stlačíte tlačidlo zamknutia (7) a súčasne držíte stlačený hlavný vypínač, hlavný vypínač sa podrží v zapnutej polohe.

• Nástroj vypnete tak, že odistíte hlavný vypínač (8) jeho opätovným stlačením.

7.3 Variabilná rýchlosť (obr. 3)

Tento nástroj má regulátor rýchlosti (6), ktorý rýchlosť zvyšuje otáčaním do smeru „+“ a rýchlosť znižuje otáčaním do smeru „-“.

7.4 Gombík voľby režimu vŕtania a príklepov (obr. 4)

Gombík voľby režimu vŕtania a príklepového vŕtania sa nachádza na hornej strane tejto príklepovej vŕtačky.

• Stlačte gombík voľby režimu vŕtania / príklepového vŕtania (4) do „ “ a zvoľte režim činnosti príklepové vŕtanie.POWX0270 SK Copyright © 2022 VARO S t r a n a | 6 www.varo.com

• Stlačte gombík voľby režimu vŕtania / príklepového vŕtania do polohy vŕtania „ “ a zvoľte režim činnosti vŕtanie.

7.5 Pre správnu činnosť

• Podržte vŕtačku prvými dvomi prstami na hlavnom vypínači (8).

• Na nadobudnutie lepšej kontroly nad nástrojom a zabráneniu únavy používajte zostavu prídavnej rukoväte (3).

• Pre drevo použite špirálové vrtáky, ploché vrtáky, silové hadovité vrtáky alebo korunové vrtáky.

• Pre kov použite špirálové vrtáky alebo korunové vrtáky z rýchloreznej ocele.

• Pre murivo ako tehla, betón, cement atď. použite vrtáky s karbidovým koncom.

• Vŕtačku držte pevne, aby ste mali otáčanie vŕtačky pod kontrolou. Varovanie: Ak sa vŕtačka zasekáva, okamžite uvoľnite spínač spúšte a vyberte vŕtačku z obrobku, aby ste zistili príčinu zasekávania. Nestláčajte opakovane vypínač (nezapínajte a nevypínajte), pretože sa môže poškodiť motor.

• Aby ste znížili možnosť náhleho zastavenia a prelomenia materiálu, znížte tlak na vŕtačku a vrták ľahko pretlačte cez poslednú časť otvoru.

• Pri vyťahovaní vrtáka z vŕtaného otvoru nechajte motor bežať. Zabránite tým zaseknutiu.

Varovanie! Pred vykonávaním akýchkoľvek prác na zariadení, odpojte elektrickú zástčku.

• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.

• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.

• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom. Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atď. Tieto rozpúšťadlá môžu poškodiť plastové diely. 9 TECHNICKÉ ÚDAJE Napätie / frekvencia 230-240V ~ 50 Hz Príkon 850W Rýchlosť pri nezaťažení 0-3000 min-1 Kapacita skľučovadla 13 mm Dvojitá izolácia Áno Nárazová rýchlosť 0-48000 úderov/min. Max. kapacita vŕtania

Drevo 30 mm Oceľ 13 mmPOWX0270 SK Copyright © 2022 VARO S t r a n a | 7 www.varo.com Betón 16 mm 10 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 93 dB(A) Hladina akustického výkonu LwA 104 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie): 8,4 m/s² K = 1,5 m/s² 11 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.POWX0270 SK Copyright © 2022 VARO S t r a n a | 8 www.varo.com 12 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

13 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že Výrobok: Príklepová vŕtačka Obchodná známka: POWERplus Model: POWX0270 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu); 2011/65/EU 2014/30/ES 2006/42/ES Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu); EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015
