POWX0270 - Boremaskin PowerPlus - Gratis bruksanvisning og manual

Produkttype	Slagbormaskin
Merke	PowerPlus
Modell	POWX0270
Effekt	850 W
Strømforsyning	230-240 V ~ 50 Hz
Tomgangshastighet	0-3000 min⁻¹
Chuckkapasitet	13 mm
Slagfrekvens	0-48000 fpm
Maks boringskapasitet - Tre	30 mm
Maks boringskapasitet - Stål	13 mm
Maks boringskapasitet - Betong	16 mm
Dobbel isolasjon	Ja
Lydtrykknivå	93 dB(A) (K=3)
Lydeffektnivå	104 dB(A) (K=3)
Vibrasjonsnivå	8.4 m/s² (K=1.5)
Garanti	36 måneder
Anvendelse	Skruing og boring i tre, metall, plast, murverk (hjemmebruk)
Chuckmateriale	Selvklemende metall med automatisk lås
Ekstra håndtak	Ja
Dybdeanslag	Ja
Vribryter for rotasjonsretning	Ja (forover/bakover)
Velger boring/slag	Ja
Variabel hastighetskontroll	Ja
Vedlikehold	Regelmessig rengjøring, unngå petroleumsprodukter på plast
Sikkerhet	Obligatorisk verneutstyr (briller, hansker, hørselvern)

Ofte stilte spørsmål - POWX0270 PowerPlus

Hvordan endrer du rotasjonsretningen på bormaskinen?

For å endre rotasjonsretning, slapp først av/på-bryteren. Skyv deretter spaken for forover/bakover (merke 5) enten til høyre side (R) for forover, eller venstre side (L) for bakover. Forsikre deg om at motoren er stoppet før du endrer spakens posisjon.

Hvordan bruker du slagmodus?

For å aktivere slagmodus, skyv bryteren for valg av boring/slag (merke 4) til stillingen merket T. For boring alene uten slag, skyv bryteren til stillingen . Slagmodus er egnet for murverk (tegl, betong, etc.).

Hva er maksimal boringskapasitet for bormaskinen POWX0270?

Maksimal boringskapasitet avhenger av materialet: opptil 30 mm i tre, 13 mm i stål og 16 mm i betong. Bruk bor tilpasset hvert materiale.

Hvordan justerer du rotasjonshastigheten?

Variabel hastighet justeres ved hjelp av hastighetsinnstillingsknappen (merke 6). Drei den i +-retning for å øke hastigheten og i --retning for å redusere den. Tomgangshastigheten varierer fra 0 til 3000 min⁻¹.

Hvordan installerer du dybdeanslaget?

Dybdeanslaget (merke 3) festes på bormaskinen. Skyv det over chucken eller verktøykroppen avhengig av modellen, og stram det til ønsket dybde. Det begrenser boredybden for jevne hull.

Hva er effekten til denne bormaskinen?

Slagbormaskinen PowerPlus POWX0270 har en effekt på 850 W og en strømforsyning på 230-240 V ~ 50 Hz.

Har bormaskinen POWX0270 dobbel isolasjon?

Ja, bormaskinen er klasse II med dobbel isolasjon. Det betyr at den ikke krever jordet stikkontakt og gir ekstra beskyttelse mot elektrisk støt.

Hvilke bor skal du bruke for å bore i betong?

For å bore i betong eller murverk, bruk bor med hardmetallspiss. Forsikre deg om at slagmodus er aktivert (stilling T). Maksimal kapasitet er 16 mm.

Hvordan rengjøre og vedlikeholde bormaskinen?

Før rengjøring, koble verktøyet fra strømmen. Fjern oppsamlet støv fra overflatene. Ikke bruk petroleumsbaserte produkter på plastdeler, da de kan skade dem. La reparasjoner utføres av kvalifisert fagperson med originale deler.

Hva gjør du hvis bormaskinen stopper under bruk?

Hvis bormaskinen stopper, slipp straks av/på-bryteren. Ta bormaskinen bort fra arbeidsflaten og finn årsaken til problemet. Ikke slå bryteren av og på gjentatte ganger, da dette kan skade motoren. Reduser trykket og frigjør boret om nødvendig.

BRUKSANVISNING POWX0270 PowerPlus

Apparatet skal brukes til skruing ellr boring i tre, metall, kunststoff eller mur. Apparatet ma kun brukes til privat bruk.

ADVARSEL! Av sikkerhetshensyn bør du leseijke brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas iBruk. Hvis maskinen leveres videre til en tredjeperson ma øgsa bruksanvisingen følge med.

2 BESKRIVELSE (FIG. A)

1. Nokkelfri borpatron i metall med automatisk las

2. Velgerknapp: Med urviseren/mot urviseren

3. Dybdestopper

4. Hastighetsregulering

5. Ekstrahandtak

6. Laseknapp

7. Velgerknapp, bor/slagbor

8. Av-/pa-bryter

3 PAKKENS INNHOld

Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pa pakkematerialene sa lenge som mulig, helst til slutten av garantiperioden. Deretter ma du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er/DDle leketoy! Barna ma/DDleke med plastposer! De utgjor en kvelningsfare!

1 x slagbormaskin

1 x ekstrahandtak

1 x dybdestopper

1 x instruksjongshandbok

Hvis du oppdager manglende eller skadede deler ma du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Folgende symboler brukes i dette bruksanvisingen aller pa maskinen:

!	Indikerer risiko for personskader ell er skader på verktøyet.	CE	I samsvar med vesentlige krav i EU-directivet(ene).
	Les manualen før bruk.		Klasse II-maskin - dobbeltisolert - krever ikke jordet støpsel.
	Bruk vernebriller		Bruh hansker

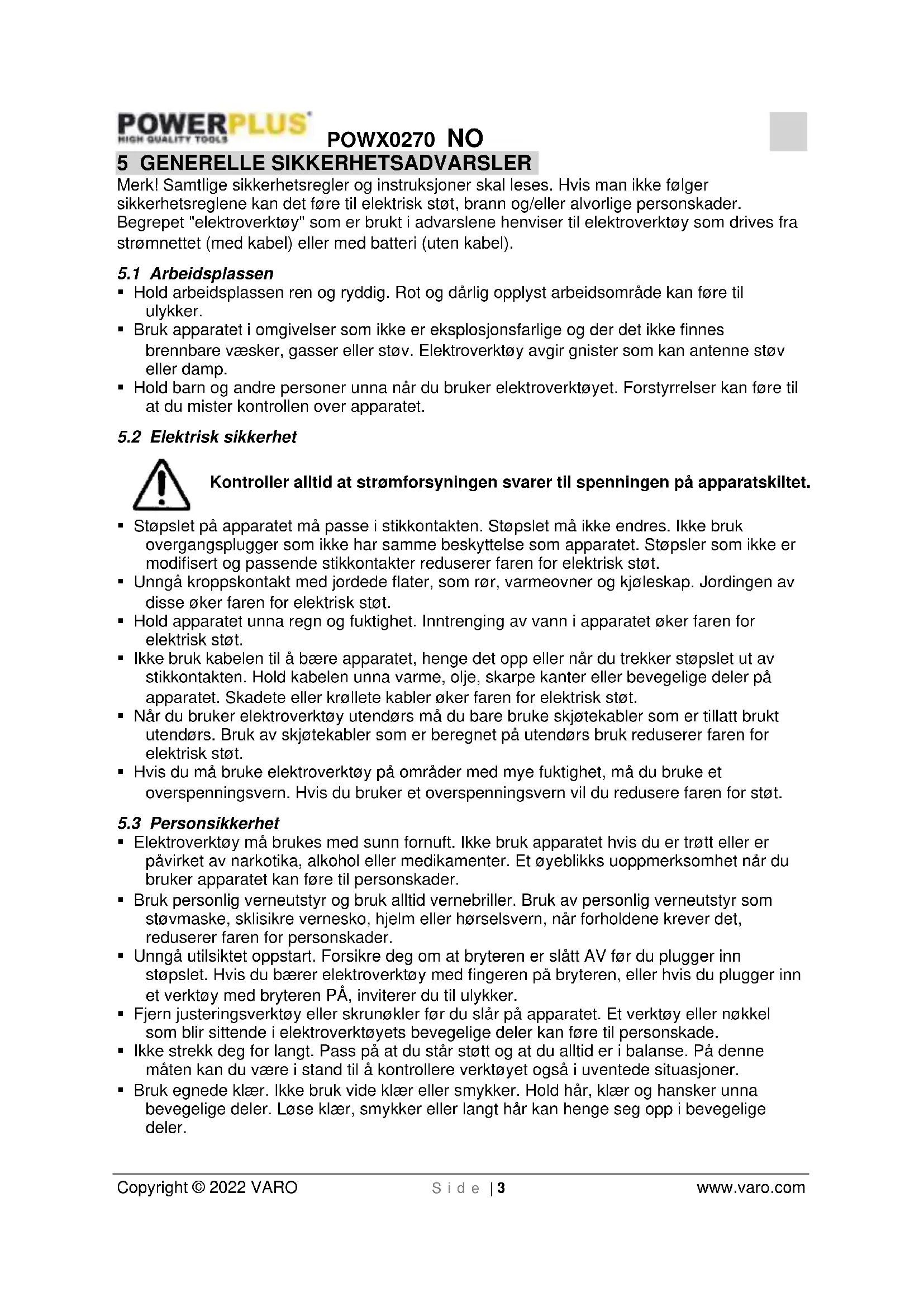

5 GENERELLE SIKKERHETSADVARSLER

Merk! Samtige sikkerhetsregler og instruksjoner skal leses. Hvis man ikke følger sikkerhetsreglene kan det fjre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henvisser til elektroverktøy som drives fra stromnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeitsplassen

• Hold arbeidsplassen ren og ryddig. Rot og darelig opplyst arbeidsomrade kan fore til ulvkker.
• Bruk apparatet i omgivelser som/DD er eksplosjonsfarlige og der det/DD finnes brennbare væsker, gasser erler stov. Elektroverktøy avgir gnister som kan antenna stov erller damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan före til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømforsyningen svarer til spenningen på apparatskiltet.

• Støpslet på apparatet på passere i stikkontakten. Støpslet på ikke endres. IkkeBruk overgangsplugger som ikke hamme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordee flater, som rør, varmeovner og kjoleskap. Jordingen av disse øker faren for elektrisk stat
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet oker faren for elektrisk stot.
• Ikke bruk kabelen til Å bære apparatet, henge det opp eller narr du trekker stoppslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk stat.
• Nár du bruker elektroverktý utendørs má du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk stav.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy ma brukes med sunn fornuft. IkkeBruk apparatet hvis du er trottller er paivirket av narkotika, alkohol ell medikamenter. Et oyeblikks uoppmerksomhet nr du Bruker apparatet kan fore til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm eller horselsvern, nr forholdene krever det, reduserer faren for personskader.
• Unngå utilisiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med bryteren PÅ, inviterer du til ulykker.
  Fjern justeringsverktoy eller skrunokler for du slar pa apparatet. Et verktoy eller nokkel som blir sittende i elektroverktayets bevegelige deler kan fere til personskade.
• Ikke strekk deg for langt. Pass pâ at du stãr stött og at du alltid er i balanse. Pâ denen maten kan du være i stand til à kontrollere verktøyet også i uventede situacioner.
• Bruk egnede klær. Ikkebruik vide klær erller smykker. Hold här, klær og hansker unna bevegelige deler. Lose klær, smykker erler langt hr kan henge seg opp i bevegelige deler.

POWX0270 NO

• Nár det kan monteres støvavsug- og oppsmilingsinnretninger, má du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjore jobben bedre og sikrere nár det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLA det på av. Hvis det ikke lenger er mulig Å kontrollere elektroverktøyet med bryteren, er det farlig Å bruke og mA repareres.

• Trekk stopslet ut av stikkontakten for du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhinder at apparatet startes utilsiktet.

• Oppbevar elektronverktøy som ikke skal brukes utenfor barnsrekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 braupsanvisningen bruke apparatet. Elektronverktøy er farlige nár de brukes av uerfarne personer.

• Elektroverktøy ma vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og/DD, ikke klemmer, om deler er brukket erller skadet og alle andre forhold som kan ha innvirkning pa verktoyets funksjon. Reparer skadete deler for du bruker verktoyet. Mange ulykker skyldes darelig vedlikeholdte elektroverktoy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer minde og er lettere Å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med dette bra克斯anvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formal kan fjre til farlige situjasjoner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale reservedeler. Pá denen maten kan du være sikker pa at verktoyet er sikkert a bruke.

6 EKSTRA RÄD OM SIKKERHET FOR SLAGBOR

• Ikke bruk damp erler brennbare væsker.
• Bruk kun skarpe bor og egnede skrubits.
  Fjern stopslet fra stikkontakten for all rengjoring og justering.
• Beskytt nettkabelen mot skader. Oljer og syrer kan ødelegge kabelen.
• Ikke baer maskinen etter kabelen.
• Ikke fjern støpslet fra stikkontakten ved á trekke i kabelen.
• Kontroller før du setter inn støpslet at bryteren ikke stär i LAST STILLING.
  Nár du bruker kabeltrommel, skal du alltid vikle av hele trommelen. Tverrsnittet til kabelen skal vare minimum 1,5 mm2.
• Ikke overbelast maskinen.
• Sikre alle arbeidsstykker som skal bearbeides.
• Ikke la barn fà tilgang til maskinen,
• Stå stätt på stiger eller stillaser när du bruker bormaskinen.
• Lokaliser ledninger med en ledningsdetektor hvor det kan finnes, strøm-, vann- ell gassledninger som ikke er synlige.
• Bruk vernebriller og støvmaske nár du arbeidet produserer støv.
  La alltid kvalifiserte elektrikere utfore reparasjoner
• Bruk bare originale reserverdeler
• Støynivæt på arbeidsplassen kan overskride 85 dB(A). Brukeren skal bruke hørelsvern. Støyen fra dette elektroverktøyet er mål t i samsvar med EN 50114-1.

Bruk alltid hørselvern nár maskinen er i bruk!

7 DRIFT

ADVARSEL: Før montering og justering ma stopslet alltid trekkes ut av stikkontakten.

7.1 Sla PAAV (fig. 1)

• Sett stopslet i stikkontakten.
• Start verktøyet ved Å trykke på på/av-bryteren (8).
• Slipp PÁ/AV-bryteren for a stoppe verktýet.
• Hvis du trykker på laseknappen (7) mens PÅ/AV-knappen er trykket inn, vil PÅ/AV-bryteren bli stående på.
• Slá verktýet av ved à trykke pá pá/av-bryteren igjen (8).

7.2 Fremover/revers-spak (Fig. 2)

• Fremover/revers-spaken (5) brukes til à stille inn rotasjonsretningen for borpatronen.
  For a velge rotasjon fremover, slipp PAAV-bryteren (8) og skyv fremover/revers-spaken over til hore (R) side av verktoyet. For a velge revers, skyv spaken til venstre (L) side av verktoyet.

MERK: Før du flytter på spaken på din forsikre deg om at PÅ/AV-bryteren er sluppet og at motoren stå stille.

7.3 Variabel hastighet (Fig. 3)

Trykk velgerknappen for boring/slagboring (4) til posisjonen "T" for a velge slagboring.
Trykk velgerknappen for boring/slagboring (4) til posisjonen " " for a velge vanlig boring.

7.5 Korrekt bruk

• Hold bormaskinen med peke- og langfinger på PÅ/AV-bryteren (8).
• Bruk hjelpehandtaket (3) sā sant det er mulig til ā gi ekstra kontroll og for ā unngā ā bli sliten
  I trevirke bruker du spiralbor, bladspiralbor erler en hullsag.
• Til metall bruker du stalspiralbor eller hullsag.
• Til murmaterialer som murstein, betongblokker, sement osv. Bruker du bor med karbidspiss.
  Trykk hardt nok til at borstalet biter, men icke skyv sa hardt at motoren kjores fast ell borstalet skades.
  Trykk alltid i borstalets lengaderetning.
• Hold bormaskinen godt fast for à unngà at den vrir seq.

Advarsel: Hvis boret kjores fast, ma du slippe utløseren med en gang og trekke boret ut av arbeidsstykket. Finn ut hvorfor det kjørte seg fast. Ikke slå maskinen på og av, da dette kan skade motoren.

POWX0270 NO

For a redusere risikoen for fastkjring ellgennombrudd i materialet, bdr du redusere presset pa boret og presse det forsiktig gjennom den siste delen av hullet.
- Hold motoren i gang nár du trekker boret ut av hullet. Dette hjelper til à unngá fastkiling.

8 VEDLIKEHOLD

Ikke foreta justeringer mens verktoyet er i drift.

Fjern stov som har samlet seg opp med en børste ellr trr klut.

Pass på at/DDke bensinbaserte producerkter kommer i kontakt med plastdeler, da de kan inneholde kjemikalier som kan skade, svekke erler odelegge plasten.

9 TEKNISKE DATA

Nettspanning	230-240V ~ 50 Hz
Effektopptak	850W
Ubelastet omdreiningstall	0-3000 min-1
Borpatronens kapasitet	13 mm
Dobbeltisolert	Ja
Slagfrekvens	0-48000 s/min
Maks borkapasitet:
Tre	30 mm
Stål	13 mm
Betong	16 mm

10 STOY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydtrykknivå LpA	93 dB(A)
Lydeffektnivå LwA	104 dB(A)

VIKTIG! Bruk horselsvern'nar lydtrykket er over 85 dB(A).

aw (Vibrasjon):

8,4 m/s²

K = 1,5m / s^2

11 GARANTI

• Dette produit garanteres for en période pa 36 maneder fra datoen produits ble kjopt av fsigma bruker.
• Denne garantien dekker alle material- eller produksjonsfeit, med unntak av: batterier, ladere, vanlige slitasjefeil pa deler som lagre, børster, ledninger og plugged erer pa tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell erer endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller icke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasjoner må utføres ved et autorisert kundeserviceenter for Powerplus verktøy.
  Du kan alltid fä flere opplysninger ved a ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisinngene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

POWX0270 NO

Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produit erstattes.
- Produktter aller deler som erstattes under garantien, tilfaller Varo NV.
Vi forbeholder oss retten til a avwise ethvert krav der kjopet不信 kan verifiseres, ellr nar det er apenbart at produitet icke har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv).
Du ma ta vare pa kvitteringen som bevis pa datoen for kipet.
- Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

12 MILJØ

Hvis det skulle vare nadvendig Å skiffe ut maskinen etter lang tids bruk, ma den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig mæte. Avfall produsert av de elektriske maskinene kan ikke bli behandlet som normalt husholdningsavfall. Sørg for Å resirkulere der hvor spesialanlegg eksisterer. Sjekk med lokale myndigheter eller med forhandler for råd angænde tømming og resirkulering.

13 ERKLÄERING OM SAMSVAR

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at.

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert påBruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere dette erklæringen.

Eu-Direktiver (med eventelle endringer inntil dato for underskrift):

2011/65/EU

2014/30/EC

2006/42/EC

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Oppbevarer av tekniisk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

POWX0270 DA

1 ANVENDELSE 2
2 BESKRIVELSE (FIG. A) 2
3 MEDFØLGENDE INDHOLD. 2
4 SYMBOLER 2
5 GENERELLE SIKKERHEDSFORSKRIFTER 3
5.1 Arbejdsomrade 3
5.2 Elektrisk sikkerhed 3
5.3 Personlig sikkerhed 3
5.4 Omhyggelig handtering og anvendelse af el-varktojer 4
5.5 Service 4

6 YDERLIGERE SIKKERHEDSANVISNINGER FOR SLAGBOREMASKINER: 4

7 BETJENING 5
7.1 Taending/slukning (Fig. 1). 5
7.2 Retningsomskifter (fig. 2) 5
7.3 Justerbar hastighed (fig. 3) 5
7.4 Bor- og Hammervaelger (fig. 4) 5
7.5 For korrekt betjening 5
8 VEDLIGEHOLDELS6
9 TEKNISKE DATA 6
10 STOJ 6
11 GARANTI 7
12 MILJ0 7
13 KONFORMITETSERKLÄERING 8

SLAGBOREMASKINE 850WPOWX0270

1 ANVENDELS

ADVARSEL: Træk altid stikket ud af stikkontakten forud for montering og justering.

7.1 Taending/slukning (Fig. 1)

7.4 Bor- og hammervaelger (fig. 4)

Bor- og hammervaelgeren sidder på toppen af dette slagboremaskine.

• Skub knappen for bor-/hammervaelgeren (4) til ''' for at vaelge slagboreffekt.
• Skub knappen for bor-/hammervaelgeren (4) til ''"for at vaelge boreeffekt.

7.5 For korrekt betjening

5.3 Personlig sakerhet
