BEDIENUNGSANLEITUNG POWX0270 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINAL-GEBRAUCHSANWEISUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen ......................................... 4

5.5 Wartung ................................................................................................................... 4

6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHLAG-

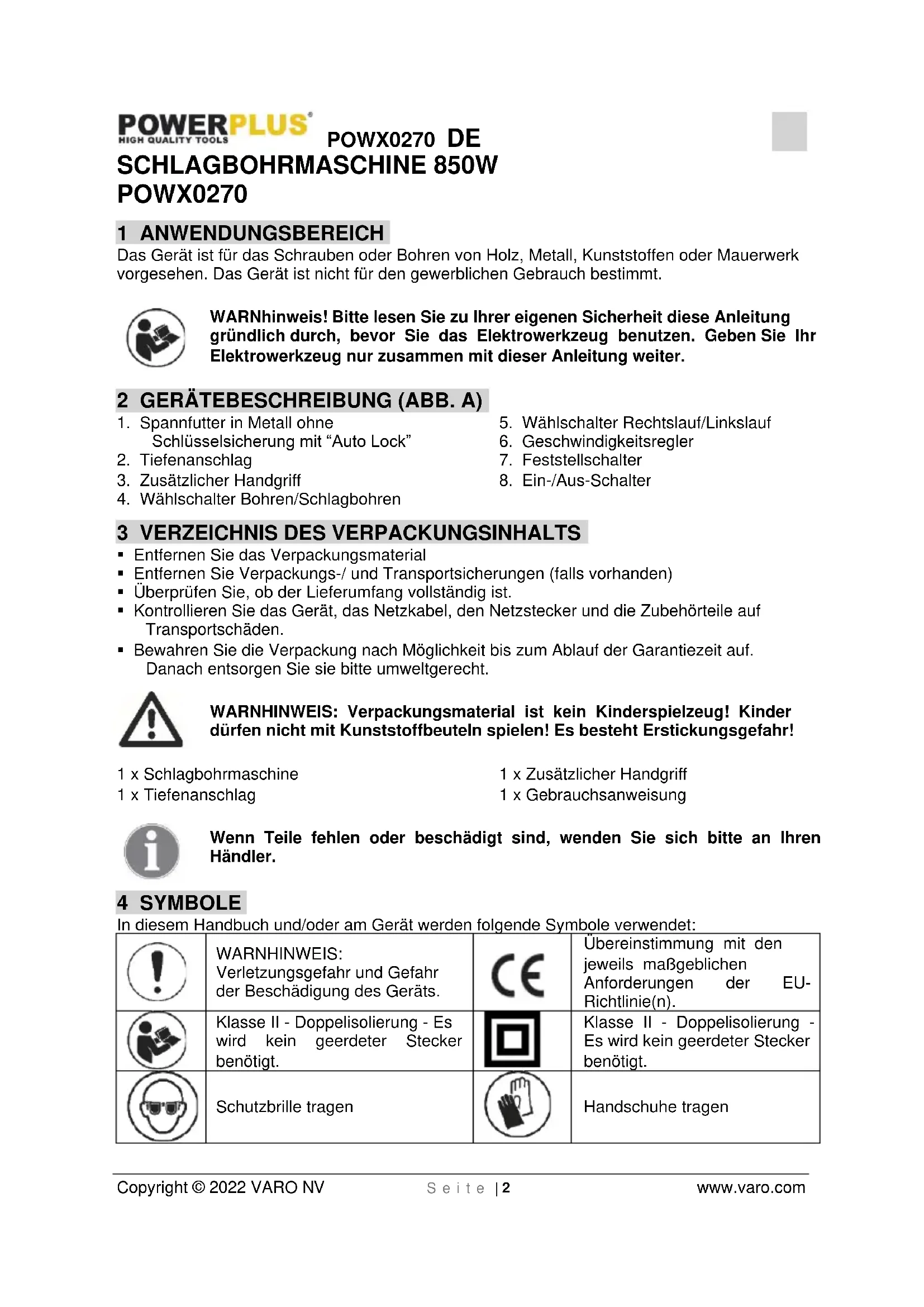

Copyright © 2022 VARO NV S e i t e | 2 www.varo.com SCHLAGBOHRMASCHINE 850W POWX0270 1 ANWENDUNGSBEREICH Das Gerät ist für das Schrauben oder Bohren von Holz, Metall, Kunststoffen oder Mauerwerk vorgesehen. Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt. WARNhinweis! Bitte lesen Sie zu Ihrer eigenen Sicherheit diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug benutzen. Geben Sie Ihr Elektrowerkzeug nur zusammen mit dieser Anleitung weiter. 2 GERÄTEBESCHREIBUNG (ABB. A)

1. Spannfutter in Metall ohne

Schlüsselsicherung mit “Auto Lock”

3. Zusätzlicher Handgriff

4. Wählschalter Bohren/Schlagbohren

5. Wählschalter Rechtslauf/Linkslauf

6. Geschwindigkeitsregler

7. Feststellschalter

8. Ein-/Aus-Schalter

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial

• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden)

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 x Schlagbohrmaschine 1 x Tiefenanschlag 1 x Zusätzlicher Handgriff 1 x Gebrauchsanweisung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 4 SYMBOLE In diesem Handbuch und/oder am Gerät werden folgende Symbole verwendet:

WARNHINWEIS: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU- Richtlinie(n).

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,POWX0270 DE Copyright © 2022 VARO NV S e i t e | 4 www.varo.com Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Elektrowerkzeuge. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewährleistet bleibt.POWX0270 DE Copyright © 2022 VARO NV S e i t e | 5 www.varo.com

6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHLAG-

• Die Maschine POW X027 ist nicht für den Betrieb von Zusatzgeräten bzw. -werkzeugen ausgelegt.

• Das Gerät nicht in der Nähe von Gasen oder entflammbaren Flüssigkeiten verwenden.

• Nur scharfe und geeignete Schraubbits verwenden.

• Vor allen Reinigungs- und Wartungsarbeiten am Gerät immer den Netzstecker abnehmen.

• Das Netzkabel vor Schäden schützen. Öle und Säuren können das Kabel beschädigen.

• Das Gerät nie am Netzkabel tragen.

• Den Netzstecker nicht durch Ziehen am Kabel aus der Steckdose lösen.

• Vor dem Einstecken des Netzsteckers überprüfen, dass der Geschwindigkeitsregler des Geräts nicht durch den Feststellschalter arretiert ist.

• Bei Verwendung einer Kabelrolle das Kabel komplett abrollen. Das Netzkabel muss einen Querschnitt von mindestens 1,5 mm2 aufweisen.

• Das Gerät nicht übermäßig belasten.

• Zu bearbeitende Werkstücke ausreichend sichern.

• Kinder immer außer Reichweite halten.

• Achten Sie beim freihändigen Bohren auf einer Leiter oder auf einem Gerüst unbedingt auf Ihren sicheren Stand.

• Prüfen Sie vor dem Bohren die Wand mit einem Detektor auf verdeckt verlegte Strom- Wasser- oder Gasleitungen.

• Wenn bei der Arbeit Staub freigesetzt wird, tragen Sie eine Schutzmaske und eine Schutzbrille.

• Reparaturen am Gerät dürfen nur von einem qualifizierten Elektriker ausgeführt werden.

• Nur Original-Ersatzteile verwenden.

• Der Schallpegel am Arbeitsplatz kann 85 dB (A) übersteigen. In diesem Fall muss der Benutzer entsprechend gegen Lärm geschützt sein. Der von diesem Elektrowerkzeug erzeugt Schallpegel wurde gemäß EN 50114-1 gemessen. Bei Gebrauch unbedingt einen Ohrenschutz tragen! Empfohlene Nennbetriebsdauer: max. 20 Minuten bei Dauerbelastung. Ruhepause nach Dauerbetrieb 5-10 Minuten. 7 BETRIEB WARNHINWEIS: Betätigen Sie niemals den Umschalter für den Rechts- /Linkslauf, während sich das Bohrfutter (noch) dreht.

7.1 Einschalten/Ausschalten (Abb. 1)

• Das Netzkabel des Geräts in die Steckdose stecken.

• Zum Starten des Geräts den Ein-/Aus-Schalter betätigen (8).

• Zum Stoppen des Geräts den Ein-/Aus-Schalter loslassen.

• Wenn der Feststellschalter (7) bei betätigtem Ein-/Aus-Schalter gedrückt wird, bleibt der Ein-/Aus-Schalter in der Stellung EIN/ON.

• Wenn der Ein-/Aus-Schalter (8) freigegeben wird, schaltet das Gerät aus.POWX0270 DE Copyright © 2022 VARO NV S e i t e | 6 www.varo.com

7.2 Umschalter Rechts-/Linkslauf (Abb. 2)

• Mit dem Umschalter Rechts-/Linkslauf (5) kann die Drehrichtung des Bohrfutters umgestellt werden.

• Zum Einstellen des Vorwärtslaufs den Ein-/Aus-Schalter (8) loslassen, und den Umschalter Rechts-/Linkslauf auf die Position "R" stellen. Um die Gegenrichtung einzustellen, den Umschalter Rechts-/Linkslauf auf "L" stellen. WICHTIGER HINWEIS: Vor dem Umschalten der Drehrichtung mit dem Umschalter Rechts-/Linkslauf IMMER ERST das Gerät mit dem Ein-/Aus- Schalter ausstellen und abwarten, bis das Gerät zum vollständigen Stillstand gekommen ist.

7.3 Drehzahlregler (Abb. 3)

Dieses Gerät besitzt einen Drehzahlregler (6). Durch Verstellen des Drehzahlreglers in Richtung "+" wird die Drehzahl erhöht und durch Verstellen in Richtung "-" verringert.

7.4 Wählschalter Bohren/Schlagbohren (Abb. 4)

Drill position -> Einstellung Bohren Drill/impact position -> Einstellung Schlagbohren Der Wählschalter Bohren/Schlagbohren befindet sich oben am Gerät.

• Wenn der Wählschalter Bohren/Schlagbohren (4) auf gestellt wird, ist die Funktion "Schlagbohren" aktiviert.

• Wenn der Wählschalter Bohren/Schlagbohren auf gestellt wird, ist die Funktion "Bohren" aktiviert.

7.5 Hinweise zur richtigen Bedienung des Geräts

• Den Zeigefinger und den Mittelfinger an den Ein-/Aus-Schalter (8) des Geräts legen.

• Nach Möglichkeit immer den Zusatz-Handgriff (3) anbringen, denn dieser Griff sorgt für zusätzliche Sicherheit bei der Bedienung des Geräts, und er beugt Ermüdungserscheinungen vor.

• Für Holz Spiralbohrer, Fräsbohrer, Schlangenbohrer oder Lochsäge-Einsatz verwenden.

• Für Metall HSS-Bohrer oder Lochsäge-Einsatz verwenden.

• Für Mauerwerk (Stein, Beton, Zement usw.) Bohreinsätze mit Hartmetall-Spitze verwenden.

• Genügend Kraft einsetzen, damit der Bohrer greift, aber nicht so viel Kraft aufbringen, dass der Motor blockiert oder der Bit-Einsatz beschädigt wird.

• Die Andruckkraft immer in gerader Linie auf den Bit-Einsatz ausüben.

• Das Gerät immer gut festhalten, um die Drehung des Bit-Einsatzes kontrollieren zu können. WARNHINWEIS: Wenn sich das Gerät verklemmt hat (Motor abgewürgt), sofort den Ein-/Aus-Schalter loslassen, und das Gerät vom Werkstück abnehmen. Dann die Ursache für das Verklemmen feststellen. Auf keinen Fall versuchen, den abgewürgten Motor durch erneutes Einschalten des Geräts wieder zu aktivieren, weil dies den Motor beschädigen kann.

• Um die Möglichkeit des Verklemmens des Geräts, des Abwürgens des Motors und das Durchbrechen durch das Material möglichst weitgehend zu vermeiden, den Druck auf den Bit-Einsatz verringern, und das letzte Stück mit wenig Kraftaufwand (durch-) bohren.

• Beim Herausziehen des Geräts aus dem gebohrten Loch immer den Motor laufen lassen. Dies verhindert das Einklemmen des Geräts.POWX0270 DE Copyright © 2022 VARO NV S e i t e | 7 www.varo.com

8 PFLEGE UND WARTUNG

Die Bohrmaschine ist wartungsfrei. Reinigen Sie das Gehäuse hin und wieder mit einem Pinsel oder trockenen Tuch. Verwenden Sie keine Reinigungsmittel, da sie das Gehäuse angreifen können. 9 TECHNISCHE DATEN Netzspannung 230-240V ~ 50 Hz Leistungsaufnahme 850W Drehzahl (ohne Last) 0-3000 U/Min. Kapazität Bohrfutter 13 mm Doppelt isoliert

Schlagfrequenz 0-48000 S/Min. Max. Bohrleistung

Holz 30 mm Stahl 13 mm Beton 16 mm 10 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) LpA (Schalldruck): 93 dB(A) LwA (Schallleistung): 104 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration): 8,4 m/s² K = 1,5 m/s²POWX0270 DE Copyright © 2022 VARO NV S e i t e | 8 www.varo.com 11 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 12 UMWELT Werfen Sie Ihr Elektrowerkzeug am Ende der langen Lebensdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es in einer umweltfreundlichen Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über die Möglichkeiten der Müllsammlung und der Abfallentsorgung.POWX0270 DE Copyright © 2022 VARO NV S e i t e | 9 www.varo.com

13 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Vic. Van Rompuy N.V. Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Schlagbohrmaschine Marke: PowerPlus Modell-Nr: POWX0270 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2014/30/EU 2006/42/EU Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015
