HASZNÁLATI ÚTMUTATÓ KG160E.9 KRESS

ÁLTALÁNOS FIGYELMEZTETÉSEK FIGYELEM Olvasson el minden biztonsági gyelmeztetést és valamennyi utasítást.

gyelmeztetések és utasítások gyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. Őrizzen meg minden gyelmeztetést és utasítást, a jövőben szüksége lehet ezekre. A készülék kizárólag a vele együtt szállított táppal használható. FONTOS

A biztonságos működtetés gyakorlata

a) gyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlőgombokkal, és a készülék megfelelő használatával. b) Soha ne engedje meg, hogy a gépet gyermekek, csökkent zikai, érzékszervi99

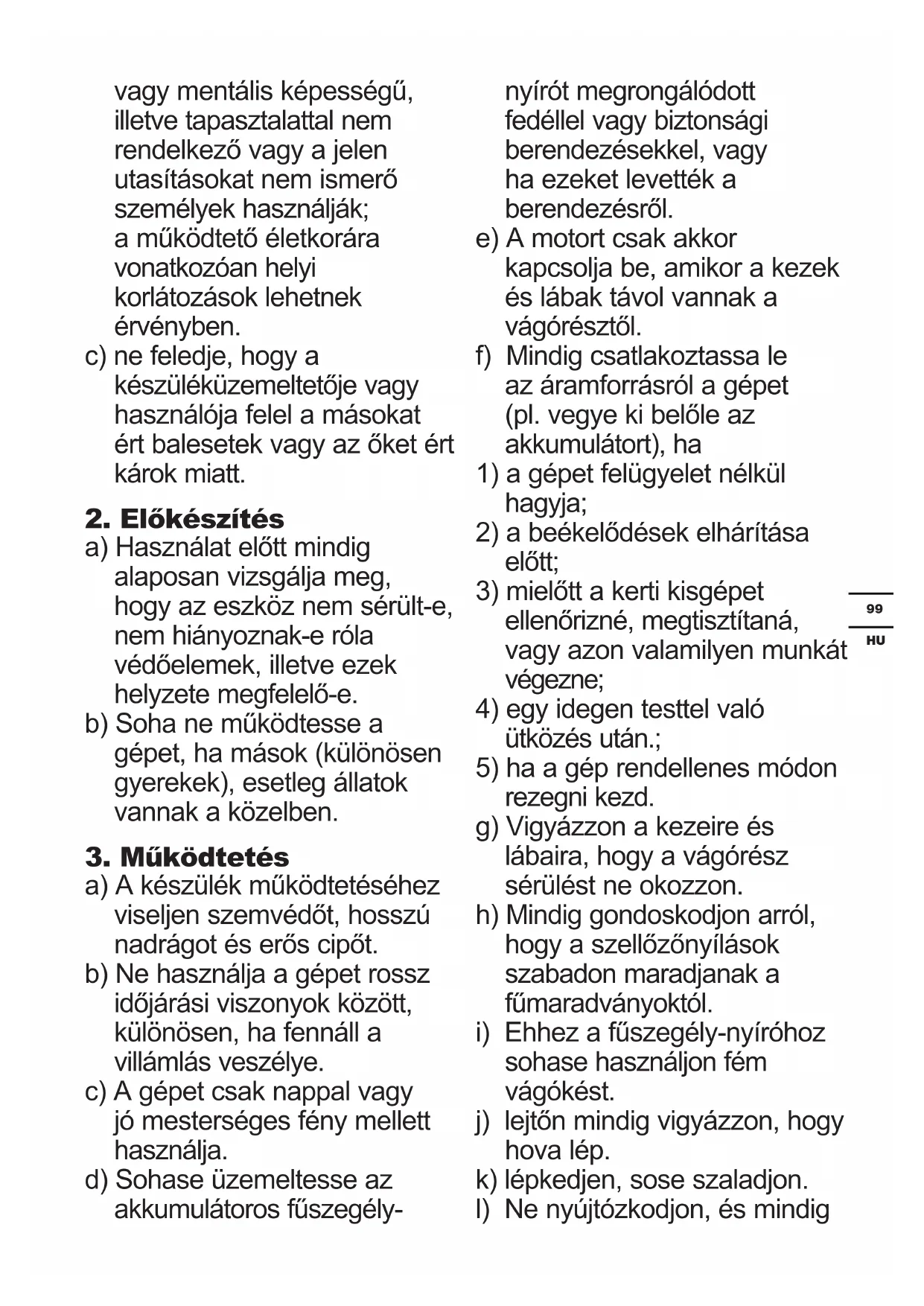

vagy mentális képességű, illetve tapasztalattal nem rendelkező vagy a jelen utasításokat nem ismerő személyek használják; a működtető életkorára vonatkozóan helyi korlátozások lehetnek érvényben. c) ne feledje, hogy a készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt.

a) Használat előtt mindig alaposan vizsgálja meg, hogy az eszköz nem sérült-e, nem hiányoznak-e róla védőelemek, illetve ezek helyzete megfelelő-e. b) Soha ne működtesse a gépet, ha mások (különösen gyerekek), esetleg állatok vannak a közelben.

a) A készülék működtetéséhez viseljen szemvédőt, hosszú nadrágot és erős cipőt. b) Ne használja a gépet rossz időjárási viszonyok között, különösen, ha fennáll a villámlás veszélye. c) A gépet csak nappal vagy jó mesterséges fény mellett használja. d) Sohase üzemeltesse az akkumulátoros fűszegély- nyírót megrongálódott fedéllel vagy biztonsági berendezésekkel, vagy ha ezeket levették a berendezésről. e) A motort csak akkor kapcsolja be, amikor a kezek és lábak távol vannak a vágórésztől. f) Mindig csatlakoztassa le az áramforrásról a gépet (pl. vegye ki belőle az akkumulátort), ha

1) a gépet felügyelet nélkül

2) a beékelődések elhárítása

3) mielőtt a kerti kisgépet

ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne;

4) egy idegen testtel való

rezegni kezd. g) Vigyázzon a kezeire és lábaira, hogy a vágórész sérülést ne okozzon. h) Mindig gondoskodjon arról, hogy a szellőzőnyílások szabadon maradjanak a fűmaradványoktól.

i) Ehhez a fűszegély-nyíróhoz

sohase használjon fém vágókést. j) lejtőn mindig vigyázzon, hogy hova lép. k) lépkedjen, sose szaladjon. l) Ne nyújtózkodjon, és mindig100

vigyázzon az egyensúlyára. m)Ne érintse meg a mozgó, veszélyes alkatrészeket azelőtt, hogy az akkumulátort kivette volna a gépből, és a mozgó veszélyes alkatrészek teljesen leálltak volna.

tárolás a) Karbantartás vagy tisztítás előtt csatlakoztassa le a gépet az áramforrásról (pl, vegye ki belőle az akkumulátort). b) Csak a gyártó által javasolt cserealkatrészeket és tartozékokat használja. c) Rendszeresen vizsgálja át és tartsa karban a gépet. A javítást mindig bízza szakszervizre. d) Használaton kívül tárolja a gépet gyermekektől távol. AKKUMULÁTOR BIZTONSÁGA

KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg. b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy ókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes. c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben. d) Az akkumulátort ne tegye ki ütésnek. e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz. f) Az akkumulátor vagy egy cella lenyelése esetén azonnal101

forduljon orvoshoz. g)Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon. h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze. j) Használaton kívül ne hagyja töltőn az akkumulátort. k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse. l) Csak a Kress által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. m)Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort. n) Az akkumulátor gyermekektől távol tartandó. o) Őrizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre. p) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort. q) Ártalmatlanításnál megfelelően járjon el. r) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe. s) Az akkucsomag csomagolását csak közvetlenül a használat előtt távolítsa el. t) Figyeljen az akkun látható (+) és mínusz (–) polaritású jelzésekre az akku előírt használata érdekében. SZIMBÓLUMOK Olvassa el a kezelői kézikönyvet102

A közelben ne álldogáljon senki Viseljen szem- és fülvédőt Ne tegye ki esőnek A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél. Lítium-ion akkumulátor, amelyet az összes elemcsomag és az akkumulátorcsomag "külön gyűjtésének" jelzésével jelöltek. Ezután újrahasznosítják vagy eltávolítják a környezeti hatás csökkentése érdekében. Az akkumulátorcsomagok ártalmas lehetnek a környezetre és az emberi egészségre, mert káros anyagokat tartalmaznak. Ne dobja tűzbe Ha nem megfelelően kezelik, az akkumulátor beléphet a vízkörbe, és károsíthatja az ökoszisztémát. Ne dobja a használt elemeket nem rendezett hulladékként. Gondoskodjon arról, hogy az akkumulátort eltávolította az alkatrészek cseréjét megelőzően. Szélezés

13. SZÖGHAJTÁS ALÁTÉT

Nem minden gép tartalmazza az összes, a fentiekben felsorolt alkatrészt.

Típus: KG160E.9 (1-a készülék jelölése, azaz az Akkus fűnyírógépé) KG160E.9 Feszültség 60 V MAX ** Üresjárati fordulatszám 6000/min Vágó átmérője 38 cm Zsinórátmérő Ajánlott 2,4 mm-es sodrás Vezeték hossza Ajánlott 4m (Kettős kimenet) A gép súlya

A-súlyozású hangnyomásszint

Viseljen hallásvédőt.103

Tipikus súlyozott rezgés a

Bizonytalanság K = 1.5 m/s² A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható. FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon. A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat. A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e. Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat. FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet. A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti: MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat. Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el. TARTOZÉKOK Biztonsági lap

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

MEGJEGYZÉS: Mielőtt a szerszámot használná, olvassa el gyelmesen az utasításokat. ÖSSZESZERELÉS: Szerelje össze a kiegészítő fogantyú(Lásd A1, A2, A3, A4. ábrá)

1. Csatlakoztassa a kiegészítő fogantyút és az alsó

bilincset a tengelyhez.

2. Dugja át a csavart a furatokon.

3. Húzza szorosra a kiegészítő foganytút a gombbal.

FIGYELEM! Végül állítsa az első segédfogantyút helyzetbe, hogy az elülső kar egyenes legyen, amikor a fűkaszát használja A Biztonsági Lap Összeszerelése (Lásd B. ábrá) Rögzítse a helyére a csavarokkal és egy hatkulccsal. Összeszerelése Vállszíj (Lásd C. ábrá)

1. Állítsa be a vállpánt hosszát.

2 Csatlakoztassa a heveder karabinerét a fűkasza tengelyén lévő kampóra. Az Akkumulátor Eltávolítása Vagy Behelyezése (Lásd D1, D2. ábrá)

1. Csúsztassa az akkumulátort az akkumulátortartó

2. Nyomja le az akkumulátorkioldó gombot, és

csúsztassa ki az eszközből az akkumulátort. MEGJEGYZÉS: Miután feltöltötte, csúsztassa vissza az eszközbe. Elég, ha enyhe nyomást gyakorol rá. MŰKÖDÉS: A fű beindítása/megállítása (Lásd E. ábrá) Először nyomja meg a reteszelő gombot, majd nyomja meg a kapcsolót az indításhoz. FIGYELEM! A vágófej a kikapcsolást követően tovább forog; várja meg, amíg teljesen leáll, és csak ekkor tegye le a szerszámot. ECO sebesség (Lásd F, G. ábrá) A futási idő meghosszabbításához nyomja meg az ECO gombot és kapcsolja be a ravaszt, és a gép alacsony sebességgel fog futni. Bump line etetési rendszer (Lásd H. ábrá) A trimmer puffer vonal rendszerrel van felszerelve. Amikor megérinti a trimmer fejét, miközben a gép fut, az új vonal kerül kiadásra. A hátiheveder használata (Lásd I1, I2, I3. ábrá)

1. Helyezze az akkumulátort a hátihevederbe..

2. Helyezze az akkumulátoradaptert a fűkaszába.

3 Csatlakoztassa a hátihevedert a fűkaszához a kábelvezetékkel. További részletek a hátiheveder kézikönyvében találhatók Vágási tanácsok

1. Mozgassa a fűkaszát balról jobbra a kezelendő

területen; kevésbé hatékony, ha jobbról balra mozgatja.104

2. A vágáshoz használja a damil hegyét; ne használja a

vágófejet elhanyagolt fű vágásához.

3. Drótok és kerítéslécek a vágódamil extra kopását és

törését okozhatják. Kő- és téglafalak, szegélyek és fa hatására gyorsan elkophat

4. Kerülje ki a fákat és cserjéket. A fák kérgét,

a fa díszléceket, a deszkaburkolatot és a kerítésoszlopokat könnyen felsértheti a damil. HASZNÁLAT UTÁN: A trimmerfej összeszerelése és szétszerelése (Lásd J. ábrá)

1. Helyezze be a hatszögletű csavarkulcsot a lyukba,

és forgassa el a trimmerfejet, amíg le nem záródik.

2. Ezután forgassa el az óramutató járásával

megegyező irányba, hogy levegye, és az óramutató járásával ellentétes irányban, hogy feltegye. Tekerje le a trimmer vonalát (Lásd K1, K2. ábrá)

1. Hajtsa át a cserevezetéket a lyukon, és táplálja a

2. Ügyeljen arra, hogy a huzal mindkét vége sima

legyen a vágófej végén (ajánlott 2 m), majd vágja le a huzalt.

3. Forgassa el a tárcsát az óramutató járásával

megegyező irányban, hogy a menetet az orsón tekercselje, amíg 19 cm-es balra és jobbra nincs. Orsócsere (Lásd L1, L2, L3, L4. ábrá)

1. Vegye le a kupakot és távolítsa el a régi orsót.

2. Tegye be az üres orsót, tegye rá a kupakot, hogy új

damilt tekerjen rá. Szállítás

1. Amikora fűkaszát kézzel szállítja, fogja a tengely

közepén, hogy a gép párhuzamos legyen a talajjal.

2. Ha a fűkaszát járműben szállítja, úgy rögzítse és

helyezze el, hogy ne forduljon el, és ne sérüljön meg. Tárolás

1. Tárolás előtt vegye ki az akkumulátort a fűkaszából.

2. A fűkaszát olyan száraz és biztonságos helyen

tárolja, amely gyermekek és más illetéktelen személyek számára nem elérhető. Tisztítás

1. Ne használjon agresszív tisztító- vagy oldószereket.

Használat után tisztítsa meg a készüléket egy semleges tisztítószerbe mártott nedves kendővel.

2. Távolítsa el az aljzatról az idegen anyagokat, puha

és száraz kefével vagy kendővel tisztítsa meg

3. Ne spricceljen vizet a motorra és az elektromos

4. Ne használjon nagynyomású mosóberendezést a

gép megtisztításához. KARBANTARTÁS Használat után mindig vegye ki az akkumulátort a szegélyvágóból. Használat előtt mindig ellenőrizze, hogy a szerszám nem sérült-e. Használat után mindig vegye ki az akkumulátort a szegélyvágóból. Az elektromos kéziszerszámot nem szükséges megkenni vagy karbantartani. A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen.

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél. HIBAKERESÉS A következő táblázatban a hibatünetek, azok lehetséges okai és elhárításuk módja található, olyan esetekre, amikor a kerti kisgép nem működik kifogástalanul. FIGYELEM: A hibakeresés előtt kapcsolja ki a kerti kisgépet és vegye ki belőle az akkumulátort. Tünetek Lehetséges

Elhárítás módja A szegélyvágó nem működik. Az akkumulátor lemerült. Az akkumulátor túl forró/túl hideg. A motor megsérült. A szerszám belső vezetékezése megsérült. Töltse fel az akkumulátort; olvassa el a töltő kézikönyvében leírtakat is Várja meg, amíg lehűl/ felmelegszik. Vegye fel a kapcsolatot a szervizzel. Vegye fel a kapcsolatot a szervizzel. A szegélyvágó működése szakadozik. A motor megsérült. Az akkumulátor nincs teljesen feltöltve. A ki-/ bekapcsoló gomb nem működik megfelelően. Vegye fel a kapcsolatot a szervizzel. Töltse fel az akkumulátort. Vegye fel a kapcsolatot a szervizzel. Túl erős a rezgés/zaj. A szerszám meghibásodott. A zsinórtekercs nincs megfelelően tekercselve. Vegye fel a kapcsolatot a szervizzel. Tekercselje újra a zsinórt. Lásd “ A zsinór kézi feltekerése “ című részt.105

Egy töltéssel túl rövid ideig használható a szerszám. Az akkumulátort hosszú ideje nem használta, vagy csak rövid ideig töltötte. Túl magas a fű. Az akkumulátor meghibásodott. Töltse fel teljesen az akkumulátort; lásd a töltő kézikönyvében leírtakat is Szakaszosan vágja a füvet. Cserélje ki az akkumulátort. A szerszám nem vág. Elszakadt a zsinór. Az akkumulátor nincs teljesen feltöltve. A motor megsérült (túl alacsony a sebesség). A fű felgyülemlett a vágófej körül. Cserélje ki a zsinórt. Töltse fel az akkumulátort; olvassa el a töltő kézikönyvében leírtakat is Vegye fel a kapcsolatot a szervizzel. Vegye ki a füvet. Az akkumulátor töltésjelzője folyamatosan világít Az akkumulátor nem töltődik. Az akkumulátor nincs (megfelelően) behelyezve. Az akkumulátor pólusain szennyeződés található. Az akkumulátor meghibásodott. Helyezze be megfelelően az akkumulátort a töltőbe. Tisztítsa meg az akkumulátor pólusait (pl. úgy, hogy többször behelyezi, majd kiveszi az akkumulátort), vagy cserélje ki az akkumulátort. Cserélje ki az akkumulátort.

akkumulátortöltő jelzőfénye nem világít.

akkumulátortöltő dugója nincs (megfelelően) behelyezve. Az aljzat, az áramvezeték vagy az akkumulátortöltő sérült. Helyezze be (teljesen) a dugót az aljzatba Ellenőrizze a feszültséget; ellenőriztesse az akkumulátortöltőt egy szakszervizzel. A gép nem vág. A zsinór kusza az orsón. Tekerje be kézzel az egész vezetéket, nyissa ki az orsó sapkáját, vegye le a zsinórt az orsóról és tekerje vissza.

NYILATKOZAT A gyártó, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany A Positec nevében kijelenti, hogy a termék Leírás Akkus fűnyírógép Típus KG160E.9 (1-a készülék jelölése, azaz az Akkus fűnyírógépé) Rendeltetés űnyírás és más hasonlóan puha növények nyírása, füves területek szélének a nyírása Megfelel a következő irányelveknek, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC módosítva 2005/88/EC 2000/14/EC módosítva 2005/88/EC: - Megfelelőség-ellenőrző eljárás a VI függelék értelmében - Mért hangerő-szint 94.8 dB (A) - Garantált hangerő-szint 96 dB (A) Tanúsítási szervezet Név: ISET S.r.l. Unipersonale (tanúsítási szervezet 0865) Cím: Via Donatori del Sangue, 9 46024 - Moglia (MN), Italy Az alábbi normáknak: EN 60335-1 EN 50636-2-91 EN 62233 EN ISO 3744 EN 55014-1 EN 55014-2 A műszaki dokumentáció összeállítására jogosult személy: Név: Marcel Filz Cím: Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2020/08/15 Allen Ding Helyettes főmérnöke, Tesztelés és minősítés Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China106
