HASZNÁLATI ÚTMUTATÓ KAC104 KRESS

Az alkatrészek listája....94

Termékbiztonság....95

Összeszerelés és használat....99

Szállítás....101

Karbantartás....102

Tisztítás....102

Tárolás....102

Hibaelhárítás....103

Műszaki adatok....103

Környezetvédelem....105

Megfelelőséginyilatkozat....105

BEVEZETŐ

Tisztelt Vásárló!

Köszönjük, hogy megvásárolta ezt a Kress Commercial terméket. Elkötelezettek vagyunk az Ön ipari tájépítészeti igényeinek megfelelő, kiváló minőségű termékek kifejlesztése iránt.

A Kress márka egyet jelent a prémium minőségű szolgáltatással. A termék élettartama során, ha bármilyen kérdése vagy aggálya merülne fel a termékkel kapcsolatban, kérjük, forduljon kereskedőjéhez vagy ügyfélszolgálati csapatunkhoz segítségért.

Biztosak vagyunk benne, hogy hosszú éveken át élvezni fogja Kress termékének használatát.

RENDELTETÉS

A többszerszámos motorfej a következő tartozékokkal működik: fűnyíró, egyenes szárú szegélynyíró, íves szárú szegélynyíró, sövénynyíró, magassági ágvágó stb. És van egy kiegészítő hosszabbítószár, amely egyes alkalmazásokhoz megnövelt hozzáférést tesz lehetővé.

AZ ALKATRÉSZEK LISTÁJA

1.	AKKUCSOMAGOT KIOLDÓ GOMB
2.	FŐKAPCSOLÓ
3.	SEBESSÉGSZABÁLYOZÓ
4.	VÁLLPÁNT RÖGZÍTÉS
5.	MARKOLATI KIOLDÓGOMB
6.	A BIZTONSÁGI ZÁROLÓKAR
7.	ELÜLSŐ FOGANTYÚ
8.	SZÁRKIOLDÓ GOMB
9.	SZÁRNYAS GOMB
10.	LEVEGŐSZŰRŐ
11.	VÁLLPÁNT *

* Nem minden gép tartalmazza az összes, a fentiekben felsorolt alkatrészt.

EREDETI HASZNÁLATI UTASÍTÁS TERMÉKBIZTONSÁG ELEKTROMOS KÉZISZERSZÁMOK BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS FIGYELMEZTETÉSEK

FIGYELEM: Olvassa el az összes, ehhez az elektromos kéziszerszámhoz mellékelt biztonsági figyelmeztetést, utasítást és részletes ismertetést, illetve tekintse meg az ábrákat. Az alább felsorolt utasítások bármelyikének figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos testi sérüléseket eredményezhet.

Örizzen meg az összes figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A figyelmeztetésekben használatos "elektromos kéziszerszám" kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

1) A munkaterület biztonsága
a) A munkaterületet tartsa tisztán és jól megvilágítva. A zsúfolt vagy sötét munkaterület balesethez vezethet.
b) Ne üzemeltessen elektromos kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.
c) Elektromos kéziszerszámok működtetése közben tartsa távol a gyermekeket és bámészkodókat. A figyelem elterelése kontrollvesztést eredményezhet.

2) Elektromos biztonság
a) Az elektromos kéziszerszámok csatlakozó dugaszának találnia kell a csatlakozó aljzathoz. Soha, semmilyen módon ne módosítsa a csatlakozó dugaszt. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha eredeti, módosítatlan csatlakozó dugaszt és megfelelő csatlakozó aljzatot használ, azzal csökkenti az áramütés kockázatát.
b) Ne érintse meg a földelt felületeket, például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a test földelt, nagyobb az áramütés kockázata.
c) Ne üzemeltesse a gépet esőben vagy nedves körülmények között. Ez növelheti

az áramütés veszélyét. Ha működés közben az eső miatt nedves lett, a gépet és az akkumulátort tárolás vagy töltés előtt meg kell száritani. Vegye ki az akkumulátort, és helyezze vissza, ha a készülék nem kapcsol be. Tartsa az akkumulátor csatlakozóját szennyeződésektől és törmelékektől mentesen, és puha és száraz kefével vagy ruhával tisztítsa meg.

d) Vigyázzon a szerszám kábelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.
e) Ha az elektromos kéziszerszámot szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.
f) Ha elkerülhetetlen, hogy az elektromos kéziszerszámot nedves helyen működtesse, használjon maradékáram-működtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Az elektromos kéziszerszám működtetése közben maradjon éber, figyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot fáradtan, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.

b) Használjon személyi védőfelszereléseket. Mindig használjon szemvédelmet. A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.

c) Kerülje el, hogy a szerszám véletlenül működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felemelné vagy költöztetné a szerszámot, ellenőrizze hogy a kapcsoló a "ki" helyzetbe legyen állítva. Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.

d) Mielött az elektromos kéziszerszámot bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.

e) Ne próbáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát. Ez segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot.

f) Viseljen megfelelő öltözéket. Ne viseljen bő ruházatot vagy hosszú ékszert. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A bő ruházatot, hosszú ékszert vagy hosszú hajat bekaphatják a mozgó elemek.
g) Ha a szerszámhoz porszívó vagy -gyűjtő is csatlakoztatható, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.
h) Ne hagyja, hogy a szerszám gyakori használata túl elbizakodottá tegye, és hogy ezáltal figyelmen kívül hagyja a szerszám biztonsági követelményeit. A másodperc töredéke is elég ahhoz, hogy egy figyelmetlen mozdulat súlyos sérüléshez vezessen.
4) Az elektromos kéziszerszám használata és karbantartása
a) Ne eröltesse az elektromos kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon. Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.
b) Ne használja az elektromos kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.
c) Húzza ki a csatlakozó dugaszt az áramellátást biztosító aljzatból, és/vagy távolítsa el a kivehető akkucsomagot a szerszámból, ha beállításokat vagy tartozékcserét hajt végre, vagy ha a szerszámot elraktározza. Ezekkel a megelőző biztonsági intézkedésekkel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.
d) Az elektromos kéziszerszámokat használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.
e) Az elektromos kéziszerszámok és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.
f) A vágószerszámokat tartsa tisztán, és figyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.
g) Az elektromos kéziszerszámot, a kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, figyelembe véve

a munkakörülményeket és az elvégzendő munkát. Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.

h) Örizze szárazon, tisztán, olaj- és zsírmentesen a szerszám fogantyúit és megragadási részeit. A csúszos fogantyúk és megragadási részek főleg váratlan helyzetekben akadályozzák a szerszám biztonságos megfogását, kezelését és irányítását.
5) Az akkumulátoros kéziszerszám használata és karbantartása
a) Csak a gyártó által javasolt töltővel töltse fel. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tüzveszélyes lehet.
b) Az elektromos kéziszerszámokat csak a kijelölt akkumulátorokkal használja. Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.
c) Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gémkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
d) Nem megfelelő körülmények között az akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.
e) Ne használjon károsodott vagy módosított akkucsomagot vagy szerszámot. A károsodott vagy módosított akkucsomagok használata előreláthatatlan következményekkel jár, mert ezek felgyulladhatnak, felrobbanhatnak vagy személyi sérüléseket okozhatnak.
f) Óvja az akkucsomagot és a szerszámot a tűztől vagy a magas hőmérsékletektől. A 130°C-t meghaladó hőmérséklet vagy tűz robbanást okozhat.
g) Tartsa be az összes újratöltési utasítást és az akkucsomagot vagy a szerszámot csak az utasításokban megadott hőmérsékleti tartományban töltse újra. Az előírásoktól vagy a megengedett hőmérsékleti tartománytól eltérő töltési folyamat az akkucsomag károsodását okozhatja, és növeli a tűzveszély kockázatát.
6) Szerviz
a) Az elektromos kéziszerszámot csak képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos kéziszerszám biztonságos működését.
b) Soha ne szervizelje a károsodott akkucsomagokat. A károsodott akkucsomagok szervizelését csak a gyártó vagy az erre felhatalmazott szervizközpontok hajthatják

végre.

KIEGÉSZÍTŐ BIZTON- SÁGI FIGYELMEZTETÉS A MOTORFEJRE VONAT- KOZÓAN:

a) Ez az akkumulátoros, többfunkciós motorfej a jelen használati utasításban felsorolt, jóváhagyott munkafej tartozékok meghajtására szolgál. Soha ne használja az egységet eltérő célra.

b) FIGYELEM: Az elektromos kerti szerszámgépek használatakor mindig be kell tartani az alapvető biztonsági óvintézkedéseket a tűz, az áramütés és a személyi sérülések kockázatának csökkentése érdekében.

c) FIGYELEM: Kérjük, használat előtt olvassa el a teljes gép használati utasítását a felszerelt munkafej tartozékkal együtt, valamint a jelen használati utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása súlyos sérülésekhez vezethet.

d) Kizárólag a jelen kézikönyvben felsorolt munkafej tartozékokat, akkumulátorokat és töltőket használja, ellenkező esetben súlyos sérülés, tüz és áramütés következhet be.

e) Rendeltetésszerű használat – A készüléket kizárólag a rendeltetésének megfelelő munkákhoz használja. Az utasításoknak megfelelően szerelje fel az elvégzendő munka által támasztott követelményeknek megfelelő munkafej tartozékot. A használat megkezdése előtt győződjön meg arról, hogy a felszerelést megfelelően elvégezték.

f) Ne eröltesse a készüléket – Jobban és kisebb sérülésveszély mellett fogja elvégezni a munkát azon a sebességen, amelyre tervezték.

g) Ne nyújtózkodjon túlzott mértékben – Mindig ügyeljen arra, hogy stabilan és biztonságosan álljon.

h) Tartsa távol a nézelődőket, különösen a gyermekeket a munkaterülettől.

i) Kerülje a veszélyes környezetet – Ne használja a készüléket nedves vagy nyirkos helyeken.

j) A szerszámot csak a szigetelt fogófelületeknél fogja meg, mert a szerszám rejtett vezetékekkel érintkezhet. Ha a szerszám feszültség alatt álló vezetékkel érintkezik, a szerszám szabadon lévő fém alkatrészei is feszültség alá kerülhetnek, és a kezelőt áramütés érheti.

k) Viseljen szemvédőt. A hallás, a fej, a kezek, a lábak és a lábfejek védelme érdekében további védőfelszerelés használata is ajánlott. A megfelelő védőfelszerelés csökkenti a szétrepülő törmelékből vagy a szerszámmal való véletlen érintkezésből eredő személyi sérülések kockázatát.

I) Mindig ügyeljen a stabil testtartásra, és csak akkor működtesse a szerszámot, ha szilárd, biztonságos és vízszintes felületen áll. A csúszós vagy instabil felületek egyensúlyvesztést vagy a szerszám feletti uralom elvesztését okozhatják.

m) Viseljen megfelelő öltözéket – Ne viseljen laza ruházatot, illetve ékszereket. Azok beakadhatnak a mozgó alkatrészekbe. A szabadban végzett munka során gumikesztyű és strapabíró lábbeli használata

ajánlott. Viseljen hajvédőt, hogy a hosszú haj ne lóghasson szabadon.

n) Tartsa be az összes utasítást az elakadt anyagok eltávolítása, a szerszám tárolása, illetve karbantartása során. Győződjön meg arról, hogy a szerszám kikapcsolt állapotban van, és az akkumulátort eltávolították.
o) Viseljen strapabíró nadrágot.
p) Maradjon éber – Figyeljen arra, amit csinál. Kövesse a józan ész szabályait. Ne használja a készüléket, ha fáradt, beteg vagy alkohol hatása alatt áll.
q) A használaton kívüli készülékeket beltérben tárolja – Ha nem használja, a készülékeket eltávolított akkumulátorral beltérben, száraz, magas vagy zárt helyen – gyermekek elől elzárva – kell tárolni.
r) Gondoskodjon a készülék karbantartásáról – A maximális teljesítmény fenntartása és a sérülésveszély csökkentése érdekében tartsa tisztán a készüléket. Tartsa be a kenésre és az alkatrészek cseréjére vonatkozó utasításokat. Tartsa a fogantyúkat szárazon, tisztán, olajtól és zsírtól mentesen.
s) A sérült alkatrészek ellenőrzése – A készülék további használata előtt a sérült burkolatot vagy más alkatrészt gondosan ellenőrizni kell, és meg kell állapítani, hogy az megfelelően működik-e és betölti-e a rendeltetésszerű funkcióját. Ellenőrizze a mozgó alkatrészek igazítását, esetleges elakadását, az alkatrészek törését, az összeszerelést és minden más olyan állapotot, amely befolyásolhatja a működést. A sérült védőburkolatot vagy egyéb alkatrészt – hacsak a jelen kézikönyv másként nem írja elő – hivatalos szerviznek kell megjavítania vagy kicserélnie.
t) Ne töltse az akkumulátort esőben, illetve nedves helyen.
u) A készülék karbantartása, tisztítása vagy az anyagok készülékről történő eltávolítása előtt vegye ki vagy válassza le az akkumulátort. Ne mossa le slaggal; kerülje, hogy víz kerüljön a motorba és az elektromos csatlakozókba.
v) Ne nyissa fel az akkumulátort. Rövidzárlat veszélye.
w) Óvja az akkumulátort a hőtől, például a közvetlen napsugárzástól és a nyílt lángtól. Robbanásveszély.
x) Az akkumulátor sérülése és helytelen használata esetén gázok keletkezhetnek. Gondoskodjon friss levegőről, és panaszok esetén forduljon orvoshoz. A gázok irritálhatják a légzőrendszert.
y) Ha az akkumulátor meghibásodik, folyadék szivároghat belőle, amely érintkezésbe kerülhet a szomszédos alkatrészekkel. Ellenőrizzen minden érintett alkatrészt. Tisztítsa meg, vagy szükség esetén cserélje ki ezeket az alkatrészeket.

ÖRIZZE MEG A JELEN ÚT- MUTATÓT!

TOVÁBBI SPECIÁLIS BI- ZTONSÁGI ELŐÍRÁSOK AZ ADOTT TARTOZÉK

KEZELÉSI ÚTMU- TATÓJÁBAN TALÁLHATÓK

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktól, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.

d) Az akkumulátort ne tegye ki ütésnek. e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bö vízzel, és forduljon orvoshoz.

f) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.

g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

i) Használaton kívül ne hagyja töltön az akkumulátort.

j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.

k) Csak a Kress által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.

I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.

m) Az akkumulátor gyermekektől távol tartandó.

n) Örizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.

o) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.

p) Ártalmatlanításnál megfelelően járjon el.

q) Ne helyezzen be különböző gyártóktól

származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.

r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.

s) Figyelem! Ne használjon nem újratölthető elemeket.

A VEZETÉK NÉLKÜLI TERMÉKRE VONATKOZÓ FELHASZNÁLÓI KÉZIKÖNYV ELŐÍRÁSAI

a) A készülék működtetése a következő két feltételhez van kötve:

(1) Ez a készülék nem okozhat káros interferenciát, és
(2) a készüléknek el kell viselnie minden külső interferenciát, beleértve azt is, amely nem szándékolt működést okozhat.

b) Vigyázat! A készülék megfelelőségért felelős fél által kifejezetten nem jóváhagyott módosításai és változtatásai érvényteleníthetik a felhasználónak a készülék használatára vonatkozó jogát.

c) MEGJEGYZÉS: A berendezés rádiófrekvenciás energiát állít elő, használ és sugároz, ami, ha a készüléket nem az utasításoknak megfelelően használják, zavarhatja a rádiós kommunikációt. Nem garantálható ugyanakkor, hogy egy adott alkalmazás során nem lép fel interferencia. Amennyiben ez a készülék zavaró interferenciát okoz a rádió- vagy televízióműsorok vételében, amit a készülék ki- és bekapcsolásával lehet megállapítani, arra kérjük a készülék használóját, hogy próbálja meg kiküszöbölni az interferenciát a következő megoldások egyikével:

- Változtassa meg a vevőantenna irányát vagy helyét.

- Növelje a távolságot a berendezés és a vevőkészülék között.

- Csatlakoztassa a készüléket egy olyan konnekktorba, amelyik másik áramkörön van, mint amelyikre a vevőkészülék csatlakoztatva van.

- Forduljon segítségért a márkakereskedőhöz vagy egy tapasztalt rádió-/TV-szerelőhöz.

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat.
	Viseljen szemvédőt
	Viseljen fülvédőt
	Viseljen pormaszkot
	Viseljen védőkesztyűt
Li-Ion	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	Ne dobja tűzbe.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

ÖSSZEŞZERELÉS ÉS HASZNÁLAT

MEGJEGYZÉS: Mielött a szerszámot használná, olvassa el figyelmesen az utasításokat.

MÜKÖDTETÉS ELÖTT:

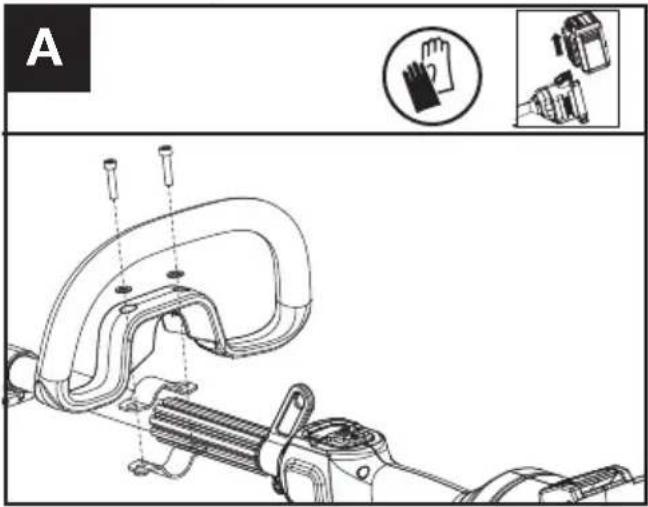

Az elülső fogantyú összeszerelése (lásd a A. ábrát)

1. Csatlakoztassa az elülső fogantyút és az alsó bilincset a tengelyhez.

2. Dugja át a csavart a furatokon.

3. Húzza meg az elülső fogantyút.

A

FIGYELEM: Állítsa be az elülső fogantyút úgy, hogy az elülső karja a szerszám ése közben egyenes legyen.

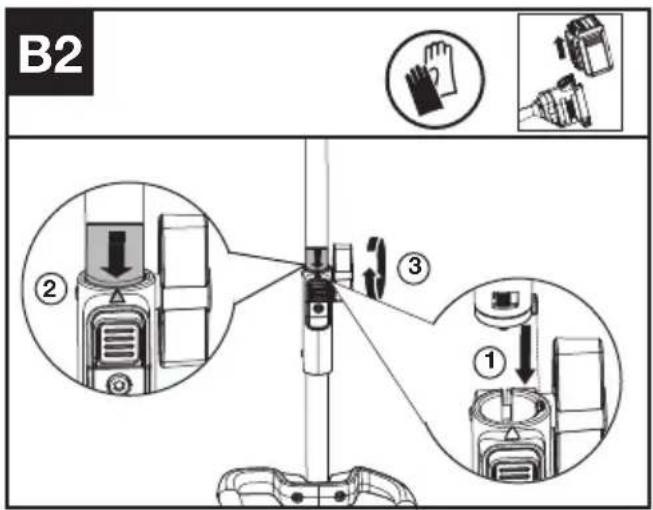

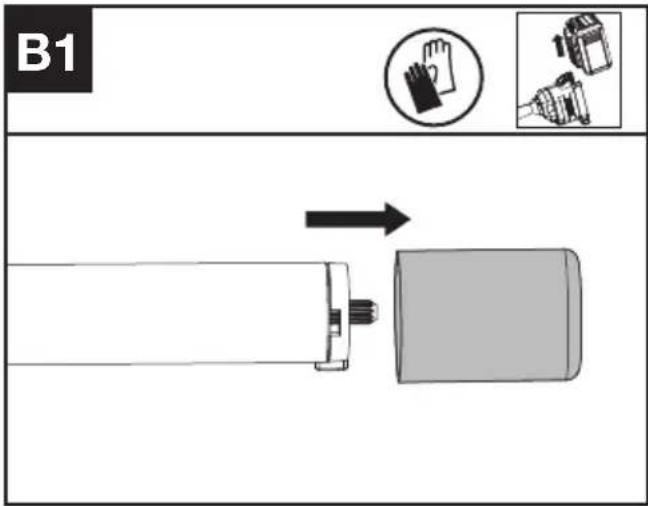

A tartozék össze- és szétszerelése(lásd a B1, B2, B3. ábrát)

1. Távolítsa el a védősapkát a tartozékszár végéről.
2. Az összeszereléshez igazítsa egymáshoz a gombon lévő háromszög ikont és a tartozékszáron lévő nyílcímkét.
3. Nyomja össze a szárakat, amíg kattanást nem hall. A nyílcímke szélének közel kell lennie a szár csatlakozóházához.
4. Az összeszerelés befejezéséhez húzza meg a gombot az óramutató járásával megegyező irányba történő elfordításával.
5. A szétszereléshez lazítsa meg a gombot, ehhez fordítsa el az óramutató járásával ellentétes irányba, majd nyomja meg a kioldógombot, és húzza szét a szárakat. Helyezze vissza a védősapkát a tartozékszárra, hogy a por és a törmelék ne kerüljön a szárba.

B1

B2 ② ③ ①

B3 ③ ② ①

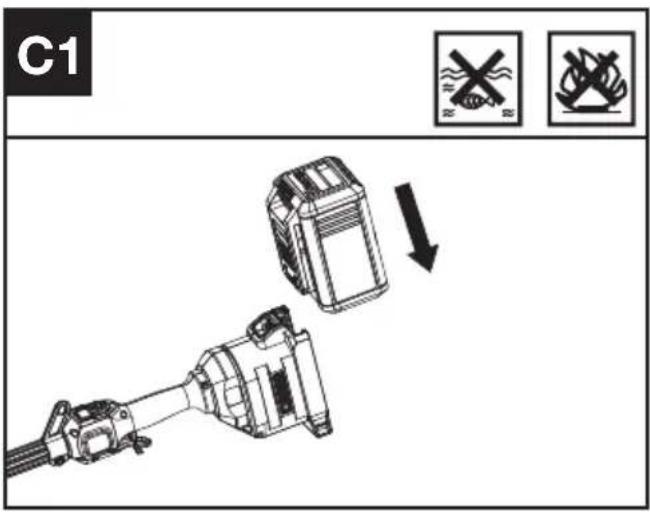

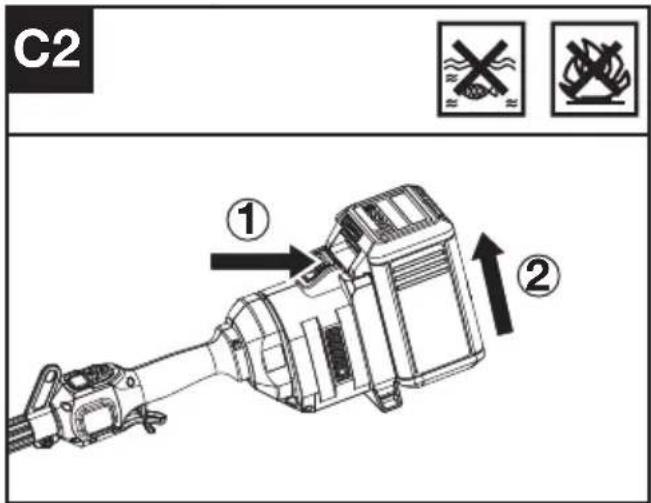

Az Akkumulátor Eltávolítása Vagy Behelyezése (lásd a C1, C2. ábrá)

C1

C2 ① ②

1. Csúsztassa az akkumulátort az akkumulátortartó rekeszbe.
2. Nyomja le az akkumulátorkioldó gombot, és csúsztassa ki az eszközböl az akkumulátort.

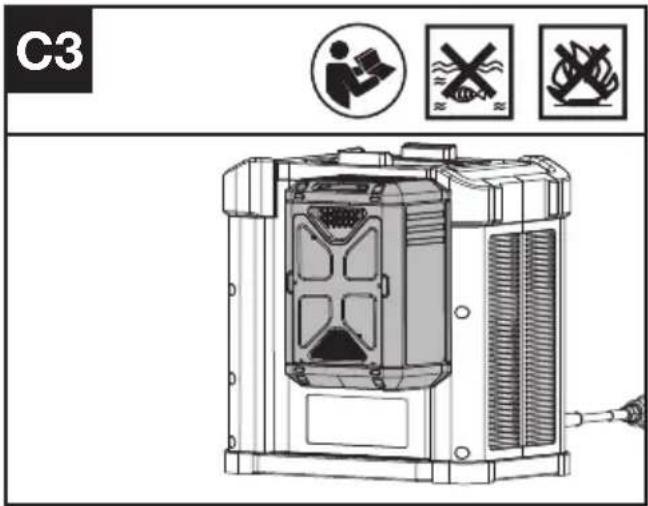

AZ AKKUMULÁTOR FELTÖLTÉSE (LÁSD A E2. ÁBRA)

C3

A lítium-ion akkumulátor mélylemerülés elleni védelemmel rendelkezik. Amikor az akkumulátor lemerül, a készülék egy védelmi rendszer segítségével kikapcsol.

JEGYZET: Ha csatlakoztatni szeretné a hátizsák akkumulátorát, kérjük, tekintse meg a Battery Pack Harness kézikönyvét

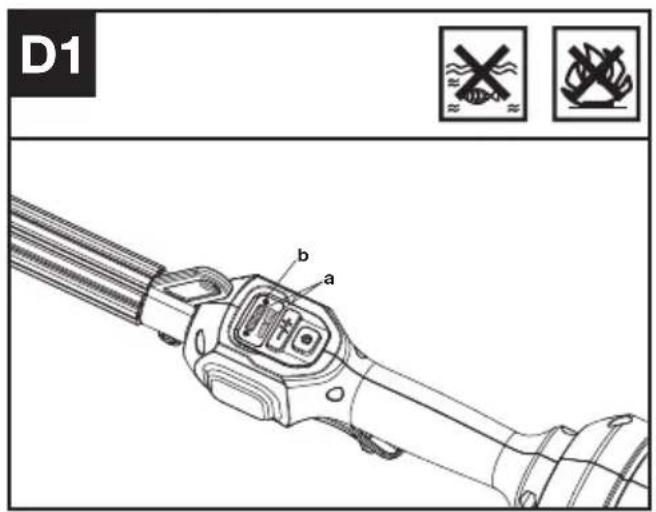

A GÉP ÉS AZ AKKUMULÁTOR ELLENŐRZÉSE (lásd a D1. ábrát)

A vezérlőelemek ellenőrzése A biztonsági zárolókar és a gázkar

1. Vegye ki az akkumulátort.
2. Próbálja meg lenyomni a gázkart. Ha a gázkart lenyomás nélkül lehet lenyomni a biztonsági zárolókar lenyomása nélkül, akkor a biztonsági zárolókar hibás. Ne használja tovább a fűnyírót, és lépjen kapcsolatba a szervizszolgálattal.
3. Nyomja le először a biztonsági zárolókart, majd

nyomja meg a gázkart.

1. Engedje el a gázkart és a biztonsági zárolókart. Ha a gázkar vagy a biztonsági zárolókar beragadt, és nem tud visszapattanni eredeti helyzetébe, ne használja tovább a fűnyírót, és lépjen kapcsolatba a szervizszolgálattal.

A kijelző ellenőrzése

1. Helyezz be az akkumulátort.
2. Nyomja meg az on/off kapcsolót. A termék bekapcsolva van, amikor a LED (a) világít. A termék kikapcsolt állapotban van, amikor a LED (a) kialszik.
3. A gép indításához először nyomja előre a biztonsági reteszelőkart, majd nyomja meg és tartsa lenyomva a gázadagoló kioldóját. (lásd a E. ábrát)
4. Ha a figyelmeztető jelző (b) villog, forduljon a kereskedőjéhez megoldásokért.
5. Engedje el a gázkart. A gép rövid késleltetés után leáll. Ha a gép továbbra is működik, vegye ki az akkumulátort, és forduljon a szervizszolgálathoz.

D1 b a

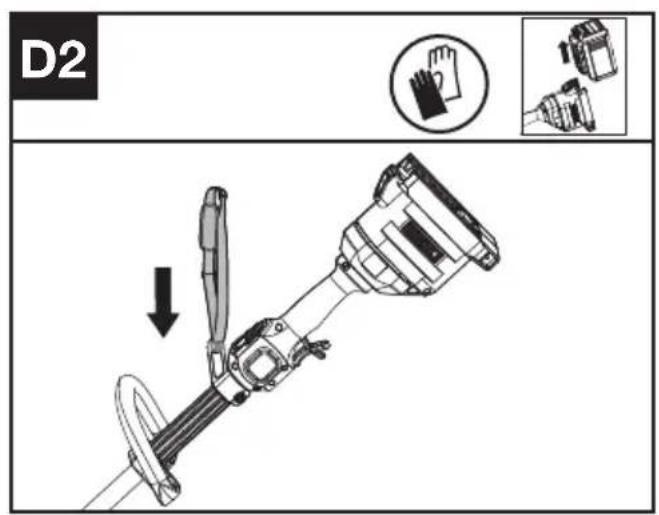

Összeszerelése Vállszíj (Külön megvásárolható)(lásd az D2. ábrát)

D2

1. Állítsa be a vállpánt hosszát.
2. Csatlakoztassa a kiegészítő vállszíj karabinerét a

nyírógép tengelyén lévő kampóra.

MÜKÖDÉS:

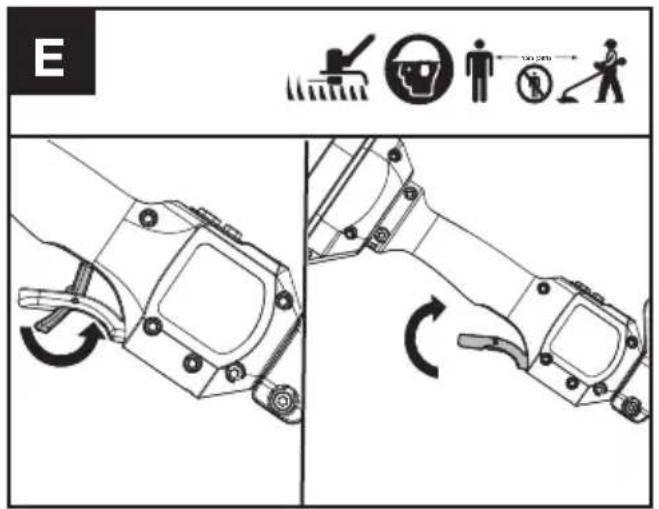

Beindítás (lásd a E. ábrát)

E 100mm

1. Press the On / Off Switch until the green LED is lit. The green LED shows the power level. Nyomja meg a mínusz jelet (-) a sebességszabályozón a szükséges alacsonyabb vágási sebesség kiválasztásához.
2. Fordítsa ki a gázkarzár karját, majd szorítsa össze és tartsa lenyomva a gázkar ravaszát a gép beindításához.

A sebesség kiválasztása

2 teljesítményszint választható a használati körülményeknek megfelelően. A +/- gombok segítségével szabályozhatja a sebességet. A LED-ek jelzik a kiválasztott sebességfokozatot. Minél magasabb a teljesítményszint, annál gyorsabban tud futni a vágóeszköz.

Akkus kéziszerszámokra vonatkozó figyelmeztetések

A lemerítéshez ajánlott környezeti hőmérséklet- tartomány -20°C\~45°C(-4°F\~113°F).

A töltörendszer csak -5°C\~45°C (23°F\~113°F) közötti ajánlott környezeti hömérsékleteken használható. (23°F\~113°F).

SZÁLLÍTÁS

Az akkumulátor szállítása

1. Gondoskodjon arról, hogy az akkumulátor biztonságos állapotban legyen.
2. Az akkumulátor szállításakor olyan csomagolást használjon, amely nem vezeti az áramot.
3. A benne lévő Li-ion akkumulátorokra a veszélyes árukra vonatkozó jogszabályi követelmények vonatkoznak.
   Az akkumulátorokat csak akkor szállítsa, ha az akkumulátorház sértetlen. Az akkumulátorokat

úgy csomagolja be, hogy ne tudjanak elmozdulni a csomagolásban.

KARBANTARTÁS

FIGYELEM! Minden karbantartási művelet megkezdése előtt távolítsa el az

akkumulátort.

A légszűrő tisztítása (lásd az F1., F2. ábrát)

Karbantartási időközök

A tényleges használat alapján 50 üzemóránként ajánlott megkenni a hajtóművet és megtisztítani a légszűrőt.

TISZTÍTÁS

1. Ne használjon agresszív tisztító- vagy oldószereket. Használat után tisztítsa meg a készüléket egy semleges tisztítószerbe mártott

nedves kendövel.

1. Távolítsa el az aljzatról az idegen anyagokat, puha és száraz kefével vagy kendővel tisztítsa meg
2. Ne spricceljen vizet a motorra és az elektromos alkatrészekre.
3. Ne használjon nagynyomású mosóberendezést a gép megtisztításához.

TÁROLÁS

1. Tárolás előtt távolítsa el az akkumulátort..
2. Ha működés közben az eső miatt nedves lett, a gépet és az akkumulátort tárolás vagy töltés előtt meg kell szárítani. Vegye ki az akkumulátort, és helyezze vissza, ha a készülék nem kapcsol be.
3. Az akkumulátort csak 5 °C (41 °F) és 25 °C (77 °F) közötti hömérséklet-tartományban tárolja. Példának okáért nyáron ne hagyja az akkumulátort az autóban.

HIBAELHÁRÍTÁS

Problémák	Lehetséges okok Helyrehozatal
Hibajelző LED világít	Az akkumulátor lemerült Töltse fel az akkumulátort. Ha az akkumulátor nem töltődik, forduljon a szervizhez.
	Hőmérsékleti probléma. Az akkumulátort olyan környezetben használja, ahol a hőmérséklet töltéskor -5°C és 45°C (23°F és 113°F) között van; míg lemerítéskor -20°C és 45°C (-4°F és 113°F) között van.
	Egyebek Vegye fel a kapcsolatot a szervizzel.

MÜSZAKI ADATOK

Típus: KAC104 (104 – a gép megnevezése, motoros fej tartozék)

	KAC104
Feszültség	60 V --- MAX ***
Védelmi fokozat	IPX4
Súly (Meztelen eszköz)	2.8 kg

*** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 60 volt. A névleges feszültség 54 volt.

ÜRESJÁRATI FORDULATSZÁM TARTOZÉKOKKAL

Vágóeszköz	Üresjáratifordulatszám	Vágóeszköz	Üresjáratifordulatszám
Fünyíró tartozék	4500 / 5900 rpm	Bozótvágó tartozék	4500 / 5900 rpm

JAVASOLT AKKUMULÁTOROK ÉS TÖLTÖK

Akkumuláto Mapacitás Töltés Amperage
KAC804 4.0 Ah		KAC840	30 A
KAC810 (Háti hevederrel)	11.0 Ah

Javasoljuk, hogy a tartozékokat ugyanattól a kereskedőtöl vásárolja meg, aki a szerszámot is eladta. További részletekért olvassa el a tartozékcsomagolást. A márkakereskedő segíthet Önnek és tanácsot adhat.

AZ AKKUMULÁTOR MÜSZAKI ADATAI (OPCIONÁLIS)

A Bluetooth frekvenciasávjai	2400-2483.5 MHz
A Bluetooth maximális átvitt teljesítménye	8 dBm

KOMPATIBILIS KIEGÉSZÍTŐ TARTOZÉKOK

Típus	Vágóeszköz	Típus	Vágóeszköz
KAC141 Egyenes szegélynyíró tartozék KAC142		Íves szegélynyíró tartozék
KAC200 Sövénynyíró tartozék KAC360 Hosszabbítószár			(KAC200/KAC361 típussal való használatra)
KAC361 Magassági ágvágó tartozék KAC105 Fünyíró tartozék

Megjegyzés: A részletekért kérjük, olvassa el az egyes munkafejekhez tartozó használati útmutatókat.

ZAJÉRTÉKEK

Munkafej tartozékok A hangnyomásszint súlyozott átlaga			A hangerőszint súlyozott átlaga
			LpA (dB(A)) K	pA (dB(A)) L	wA (dB(A)) K	wA (dB(A))
Egyenes szegélynyíró tartozék	60 dB(A) 3 dB(A) 87.9 dB(A) 1,23 dB(A)
Bozótvágó tartozék	79 dB(A) 3 dB(A) 90.1 dB(A) 1.05 dB(A)
Magassági ágvágó hosszabbító szárral	79 dB(A) 3 dB(A) 94.1 dB(A) 1.08 dB(A)
Magassági ágvágó tartozék	82 dB(A) 3 dB(A) 93,0 dB(A) 1.49 dB(A)
Fünyíró tartozék	85 dB(A) 3 dB(A) 94.0 dB(A) 1.17 dB(A)

Viseljen hallásvédőt.

HU

REZGÉSÉRTÉKEK

Az EN 62841 szabvány szerint meghatározott összes rezgés (háromtengely vektoriális összeg) a következő: Rezgésérték:

Munkafej tartozékok a	_h(m/s^2) Bizonytalanság K (m/s	^2
Egyenes szegélynyíró tartozék 0,78	m/s ^2	1.5m/s ^2
Bozótvágó tartozék	0,93 m/s ^2	1.5m/s ^2
Magassági ágvágó hosszabbító szárral	1.30 m/s ^2	1.5m/s ^2
Magassági ágvágó tartozék	1.87 m/s ^2	1.5m/s ^2
Fúnyíró tartozék	2,36 m/s ^2	1.5m/s ^2

A vibráció és a zaj bejelentett összértékét szabványos mérési módszerrel állapították meg, és ezeket az értékeket két szerszám összehasonlításához is fel lehet használni.

A vibráció és a zaj bejelentett összértékeit a rezgéseknek és zajártalomnak való kitettség előzetes felbecsléséhez is fel lehet használni.

FIGYELEM: Az elektromos kéziszerszám tényleges használata során a rezgés- és zajkibocsátás a szerszám használatának módjától, különösen a megmunkált munkadarab típusától, a következő

példákban szemléltetett egyéb szerszámhasználati változóktól függően eltérhet a megadott értékektől: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.

A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki

van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar,

vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A Positec nevében kijelenti, hogy a termék Leírás Motorfej

Típus KAC104 (104 – a gép megnevezése, motoros fej tartozék)

Rendeltetés több tartozékkal használva

Megfelel a következő irányelveknek. Ezt a részben elkészült gépet addig nem szabad üzembe helyezni, amíg a végleges gépet, amelybe beépítik, nem nyilvánították a gépekre vonatkozó irányelv rendelkezéseinek megfelelőnek. Lásd a végleges gép részletes megfelelőségi nyilatkozatát a jelen használati utasításban felsorolt munkafej tartozékokkal.

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC módosítva 2005/88/EC

Az alábbi normáknak,

EN 62841-1, EN IEC 55014-1, EN IEC 55014-2, EN ISO 3744, EN IEC 63000

A műszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Cím Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A#

2024/3/22

Allen Ding

Helyettes főmérnöke, Tesztelés és minősítés Positec Technology (China) Co., Ltd.

Model

Sekacínástavec

Model

Sekacínástavec

p) Vykonávajte riadnu likvidáciu batérie.
