BRUKSANVISNING KAC104 KRESS

Montering og betjening....186

Transport....189

Vedligeholdelse....189

Rengøring....189

Opbevaring....190

Fejlfinding....190

Teknisk data....190

Miljøbeskyttelse....192

Konformitetserklæring....192

INTRODUKTION

Kære kunde,

Gem alle advarsler og instruktioner for fremtidig reference.

v) Åbn ikke batteriet. Fare for kortslutning.

w) Beskyt batteriet mod varme, f.eks. også mod kontinuerlig solpåvirkning og brand. Der er fare for eksplosion.

ADVARSEL: Juster frontgrebet som ønsket for at sikre, at din forreste arm er lige under

brug.

Montering og bruk....210

Transport....213

Vedlikehold....213

Rengjøring....213

Lagring....213

Feilsøking....214

Tekniske data....214

Miljøverntiltak....216

Samsvarserklæring....216

INTRODUKSJON

Kjære kunde,

Takk for at du kjøpte dette Kress Commercial-produktet. Vi er dedikerte innen utvikling av høykvalitetsprodukter som møter dine behov for kommersiell landsskapsarkitektur.

Kress-merket er synonymt med försteklasses service. Hvis du har spørsmål eller bekymringer angående produktet gjennom produktets levetid, bes du kontakte forhandleren din eller vårt kundeserviceteam for å få hjelp.

Vi er sikre på at du vil ha glede av å bruke Kress-produktet ditt i mange år fremover.

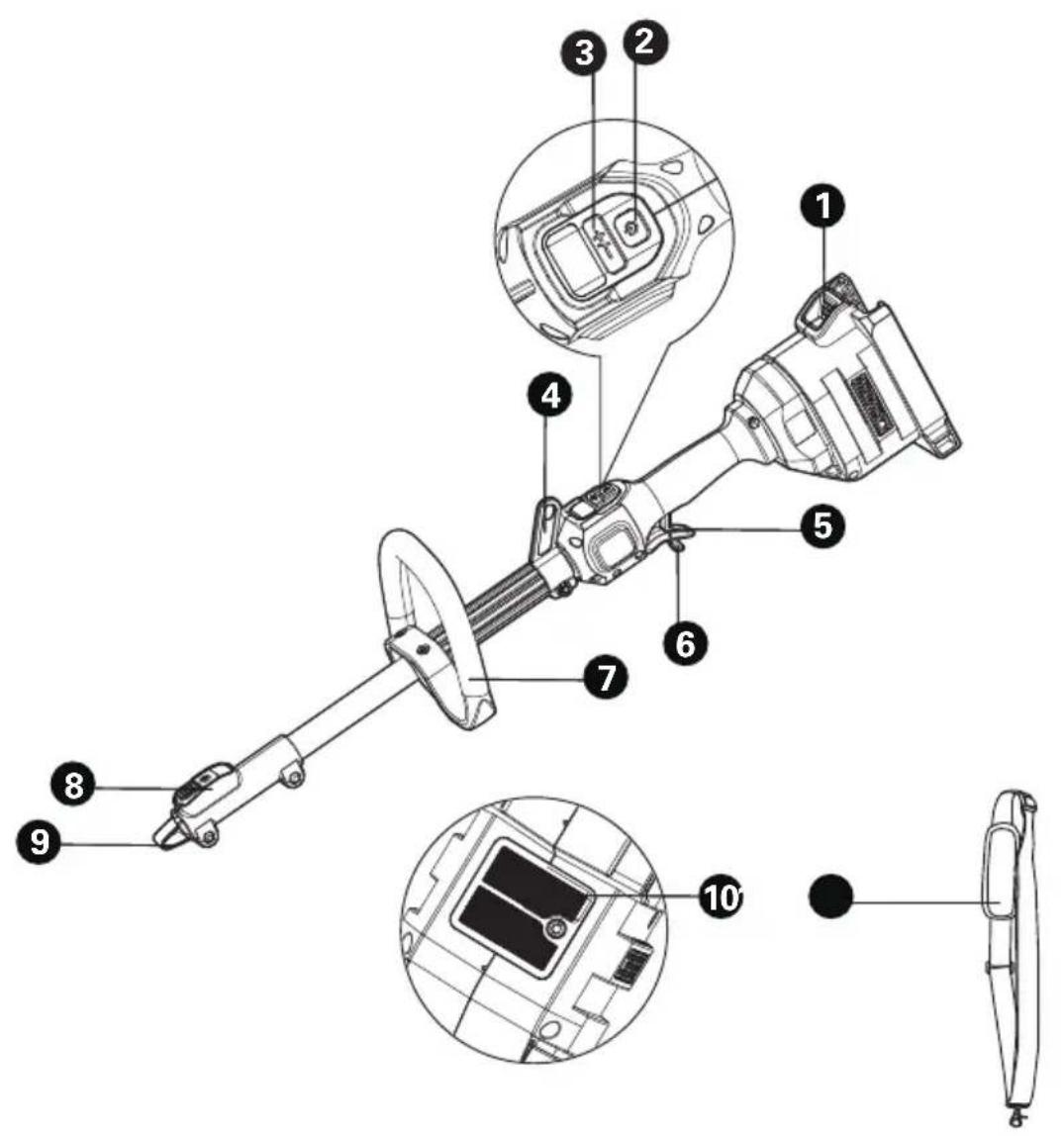

FORMÅLSMESSIG BRUK

Multiverktøyet kan brukes med følgende utstyr: gresstrimmer, kantklipper med rett skaft, kantklipper med buet skaft, hekkesaks, stangkjedesag, med mer. Dessuten finnes det et ekstra forlengelsesskaft som gir lengre rekkevidde ved enkelte bruksområder.

sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN
a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Ikke bruk maskinen i regn eller under våte forhold. Det kan øke risikoen for elektrisk støt. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen. Hold batteriforbindelsen fri for skitt og smuss, og rengjør den med en myk og tørr børste eller klut.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en

skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern- avhengig av type og bruk av elektroverktøyet -reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÄNDTERING OG BRUK AV ELEKTROVERKTÖY

a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan

slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/ eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
5) AKTSOM HÄNDTERING OG BRUK AV BATTERIDREVNE VERKT∅Y
a) Lad batteriet kun opp i ladeapparaker som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann,

eksplosjon eller fare for personskade.

f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturområdet, kan skade batteriet og øke brannfaren.
6) Service
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.
b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

YTTERLIGERE SIKKER-HETS-ADVARSEL FOR POWER HEAD:

a) Denne batteridrevne multifunksjonelle strømhetten er ment for å drive et godkjent arbeidsverktøy som er oppført i denne bruksanvisningen. Bruk aldri enheten til andre formål.
b) ADVARSEL: Når du bruker elektriske hageverktøy, bør grunnleggende sikkerhetsforholdsregler alltid følges for å redusere risikoen for brann, elektrisk støt og personskade.
c) ADVARSEL: Vennligst les bruksanvisningen for den komplette maskinen med det installerte arbeidsverktøyet og denne bruksanvisningen før bruk. Manglende overholdelse av advarsler og instruksjoner kan føre til alvorlig skade.
d) Bruk kun de godkjente arbeidsverktøyene, batteripakkene og laderne som er oppført i denne bruksanvisningen, ellers kan det føre til alvorlig skade, brann og elektrisk støt.
e) Bruk riktig verktøy - Ikke bruk verktøyet til noe annet enn det det er ment for. Installer det passende arbeidsverktøyet i henhold til arbeidsbehovene, i samsvar med instruksjonene. Etter å ha bekreftet at installasjonen er riktig, kan du starte operasjonen.
f) Ikke tving verktøyet - Det vil utføre jobben bedre og med mindre sannsynlighet for skader hvis det brukes i den hastigheten det er designet for.
g) Ikke strekk deg for langt - Hold alltid riktig fotstilling og balanse.
h) Hold tilskuere, spesielt barn, unna arbeidsområdet.
i) Unngå farlige omgivelser - Ikke bruk apparater på fuktige eller våte steder.
j) Hold verktøyet bare i isolerte gripeflater, fordi verktøyet kan komme i kontakt med skjult ledningsarbeid. Verktøy som kommer i kontakt med en "strømførende" ledning kan gjøre eksponerte metalliske deler av verktøyet "strømførende" og gi operatøren et elektrisk sjokk.
k) Bruk øyevern. Ytterligere verneutstyr for hørsel, hode, hender, ben og føtter anbefales. Tilstrekkelig

verneutstyr vil redusere personskader fra flygende rusk eller utilsiktet kontakt med verktøyet.

I) Hold alltid riktig fotstilling og bruk verktøyet bare når du står på et fast, sikkert og jevnt underlag. Glatt eller ustabilt underlag kan føre til tap av balanse eller kontroll over verktøyet.
m) Kle deg riktig - Ikke bruk løstsittende klær eller smykker. De kan bli fanget i bevegelige deler. Bruk av gummihansker og solid fottøy anbefales ved utendørs arbeid. Bruk beskyttende hårdekning for å holde langt hår under kontroll.
n) Følg alle instruksjoner når du fjerner fastkjørt materiale, lagrer eller utfører service på verktøyet. Forsikre deg om at bryteren er av, og batteripakken er fjernet.
o) Bruk robuste arbeidsbukser.
p) Vær våken - se hva du gjør. Bruk sunn fornuft. Ikke bruk apparatet når du er trøtt, syk eller beruset.
q) Oppbevar ubrukte apparater innendørs - Når apparatene ikke er i bruk, bør de oppbevares innendørs på et tørt og høyt eller låst sted, med batteripakken fjernet - utilgjengelig for barn.
r) Vedlikehold apparatet forsiktig - Hold apparatet rent for best ytelse og for å redusere risikoen for skader. Følg instruksjonene for smøring og bytte av tilbehør. Hold håndtakene tørre, rene og fri for olje og fett.
s) Kontroller skadede deler - Før videre bruk av apparatet, bør et deksel eller annen del som er skadet, sjekkes nøye for å fastslå at den vil fungere riktig og utføre sin tiltenkte funksjon. Sjekk for justering av bevegelige deler, binding av bevegelige deler, brudd på deler, montering og alle andre forhold som kan påvirke driften. Et deksel eller annen del som er skadet, bør repareres eller erstattes på riktig måte av et autorisert servicesenter, med mindre annet er angitt andre steder i denne håndboken.
t) Ikke lad batteripakken i regn eller på våte steder.
u) Fjern eller koble fra batteripakken før service, rengjøring eller fjerning av materiale fra apparatet. Ikke vask med hageslange; unngå å få vann i motor og elektriske tilkoblinger.
v) Ikke åpne batteriet. Fare for kortslutning.
w) Beskytt batteriet mot varme, f.eks. også mot kontinuerlig sollys og brann. Det er fare for eksplosjon.
x) Ved skade og feil bruk av batteriet kan det avgis damp. Sørg for frisk luft og søk medisinsk hjelp ved klager. Dampene kan irritere luftveiene.
y) Når batteriet er defekt, kan væske lekke ut og komme i kontakt med tilstøtende komponenter. Sjekk berørte deler. Rengjør slike deler eller erstatt dem om nødvendig.

LAGRE DISSE INSTRUKSJONENE! YTTERLIGERE SPESIFIKKE SIKKERHETSREGLER FINNES I BRUKS- ANVISNINGEN TIL DET RELEVANTE

TILBEH∅RET

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.
c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Hold batteripakken ren og tørr.
g) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
h) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
i) Ikke ha batteripakken til ladning når den ikke er i bruk.
j) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.
k) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
I) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
m) Hold batteripakken utenfor barns rekkevidde.
n) Ta vare på den originale bruksanvisningen for fremtidig bruk.
o) Ta ut batteriene fra utstyret når det ikke er i bruk.
p) Kvitt deg med produktet på forsvarlig måte.
q) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
r) Hold batteriet unna mikrobølger og høyt trykk.
s) Advarsel! Ikke bruk ikke-oppladbare batterier.

BRUKERHÅNDBOKSKRAV FOR TRÅDL∅ST PRODUKT

a) Bruk av denne enheten er underlagt følgende to betingelser:

(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.

b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.

c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radio-eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:

• Reorienter eller flytt mottakerantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Konsulter forhandleren eller en erfaren radio/TV-tekniker for å få hjelp.

SYMBOLER

	For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen
	Bruk vernebriller
	Bruk hørselsvern
	Bruk støvmaske
	Bruk vernehansker
	Litium-ion-batteri. Dette produktet er merket med symbolet “samlet separat” med alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
Li-Ion

	Ikke brenn
	Batt Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Avfall etter elektriske produkter må ikke legges sammen med hush-oldningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

MONTERING OG BRUK

Merk: Les nøye gjennom instruksjonsboka før lu bruker verktøyet.

F∅R DU BRUKER:

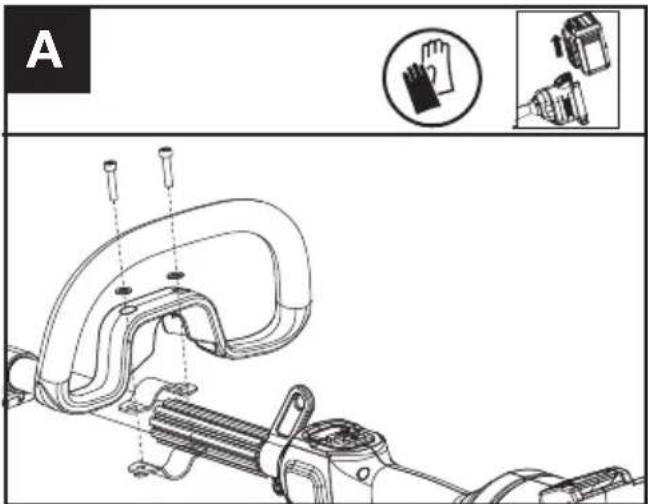

Montere håndtaket foran (se fig. A)

1. Fest håndtaket foran og den nedre klemmen på skaftet.
2. Sett bolten gjennom hullene.
3. Stram håndtaket foran.

A

ADVARSEL: Juster frontstangen etter ønske for å sikre at armen din er rett under bruk.

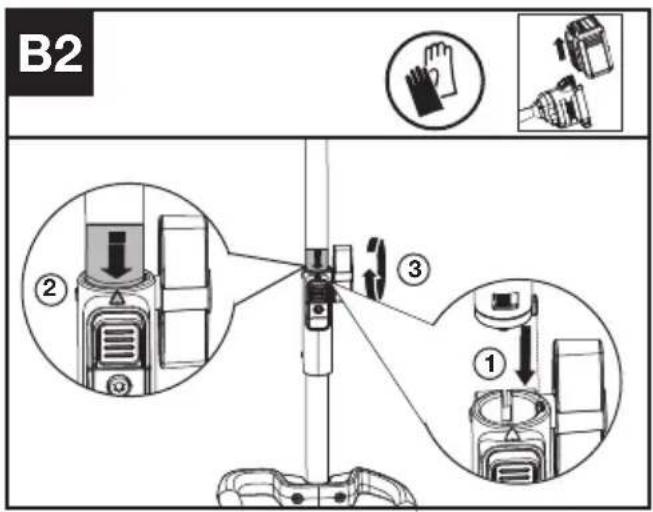

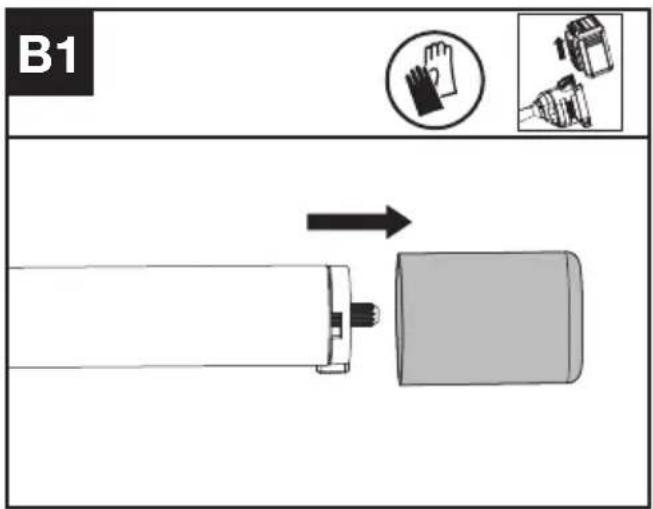

Montering og demontering av tilbehøret. (se fig. B1, B2, B3)

1. Fjern beskyttelseshetten fra enden på skaftet til utstyret.
2. Når du monterer må du innrette trekantikonet på knappen med pilmerket på skaftet til utstyret.
3. Skyv skaftene sammen til du hører et klikk. Kanten på pilmerket skal være nær skaftets tilkoblingshus.
4. Fullfør monteringen med å stramme knotten med

klokken.

1. Skal du demontere, må du løsne knotten, skru den mot klokken og deretter trykke på utløserknappen og trekke skaftene fra hverandre. Sett på beskyttelseshetten på skaftet på utstyret for å hinder at smuss og støv trenger inn i skaftet.

B1

B2 ② ③ ①

B3 ③ ② ①

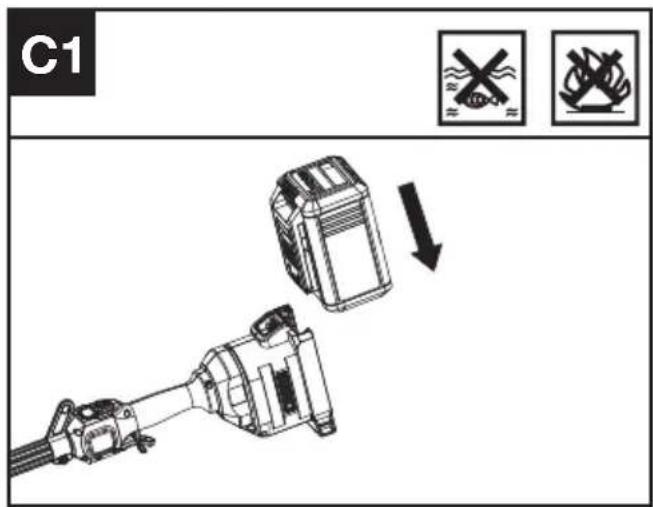

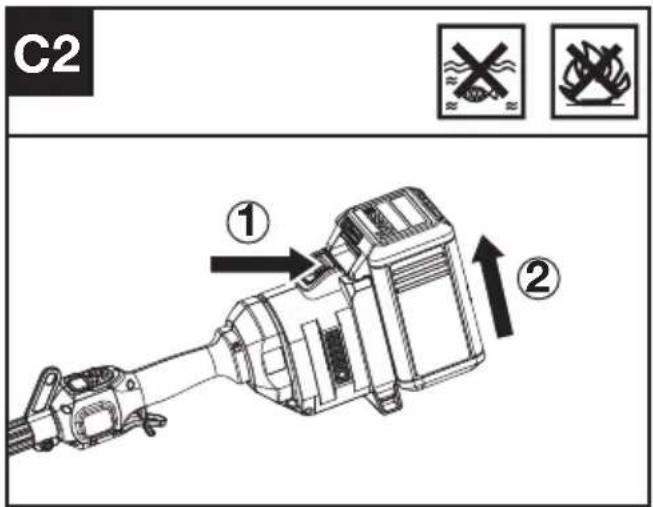

Fjerning eller installering av batteripakke (se fig. E1, E2)

C1

C2 ① ②

1. Skyv batteripakken inn i batterirommet.
2. Trykk på låsen på batteripakken og fjern batteripakken fra verktøyet.

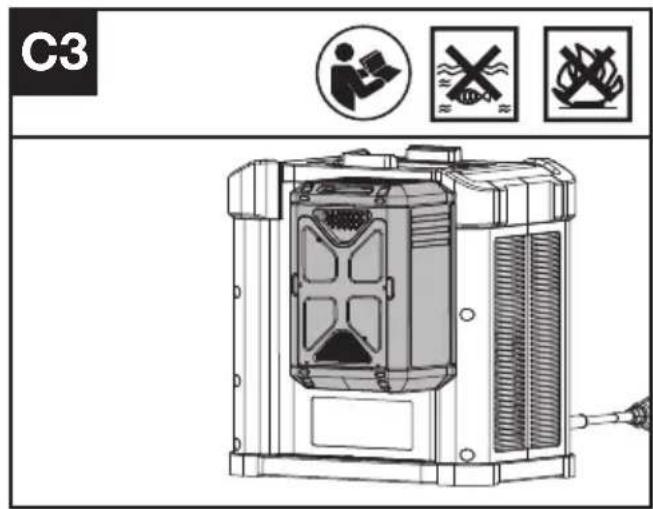

LADING AV BATTERIPAKKEN ŞE FIG C3)

C3

Li-ion batteriet er beskyttet mot dyp utladning. når batteriet er tomt, slås maskinen av ved hjelp av en beskyttelseskrets. Batteriet må lades opp helt før første klipp.

MERK: Hvis du trenger å koble til ryggsekkens

batteri, vennligst se Battery Pack Harness-manualen.

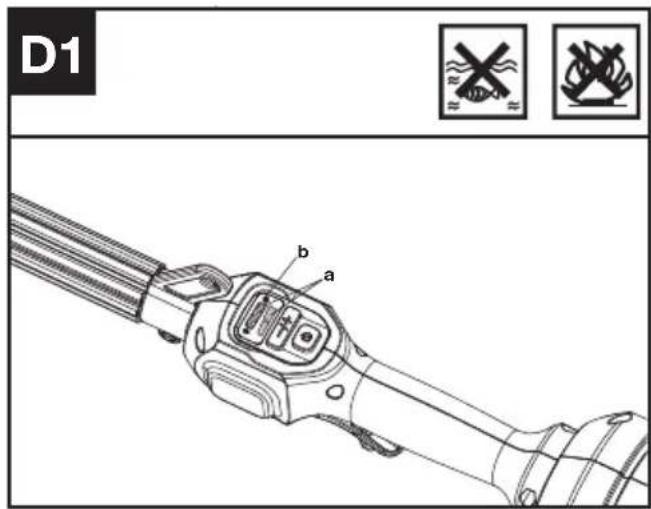

TESTING AV MASKINEN OG BATTERIET (se fig. D1)

Sjekke kontrollerne Sikkerhetslåsspak og gassbryteren

1. Ta ut batteriet.
2. Prøv å trykke på gassbryteren. Hvis gassbryteren kan trykkes ned uten å trykke på sikkerhetslåsspaken, er sikkerhetslåsspaken defekt. Slutt å bruke trimmeren og ta kontakt med serviceagenten.
3. Trykk først ned sikkerhetslåsspaken, og trykk deretter på gassbryteren.
4. Slipp gassbryteren og sikkerhetslåsspaken. Hvis gassbryteren eller sikkerhetslåsspaken sitter fast og ikke kan sprette tilbake til sin opprinnelige posisjon, slutt å bruke trimmeren og ta kontakt med serviceagenten.

Sjekke displayet

1. Sett inn batteriet.
2. Trykk på/av-bryteren. Produktet er slått på när LED (a) lyser. Produktet er slått av när LED (a) slukner.
3. Skyv først sikkerhetslåsespaken forover, og trykk deretter inn og hold inne gassutløseren for å starte maskinen. (se fig. E)
4. Hvis varselindikatoren (b) lyser, se Problemløsning for løsninger.
5. Slipp gassbryteren. Trimmerhodet slutter å rotere etter en kort forsinkelse. Hvis trimmerhodet fortsetter å rotere, må du fjerne batteriet og kontakte serviceagenten.

D1 b a

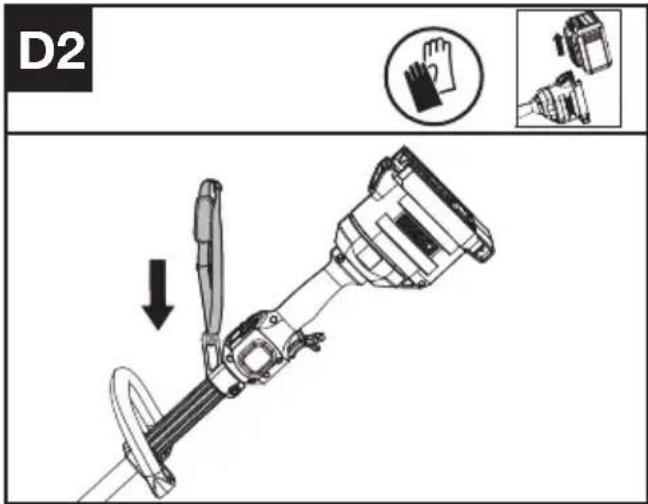

Montering av skulderremmen (Selges separat) (se fig. D2)

D2 ↓

1. Juster lengden på skulderstroppen.
2. Koble karabinkrok til den ekstra skulderstroppen til festepunktet på skaftet til trimmeren.

ANVENDELSE:

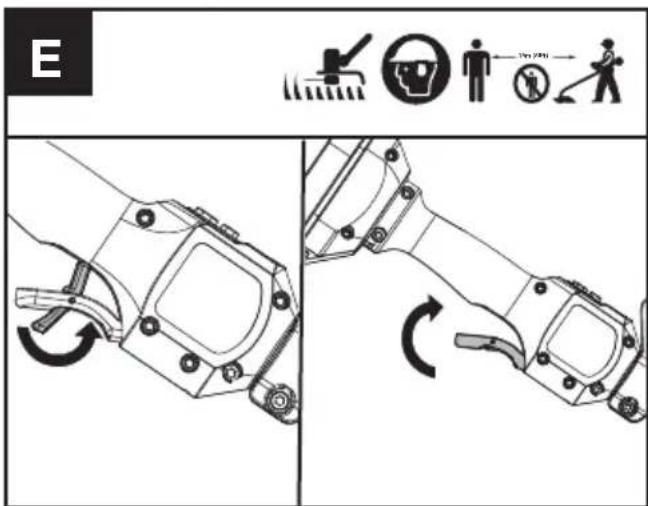

Starte (se fig. E)

1. Hold og trykk på På / Av-bryteren til den grønne LED-en lyser. Den grønne LED-en viser strømnivået. Trykk ved behov på minustegnet (-) på hastighetskontrollen for å velge en lavere skjærehastighet
2. Vipp ut gasslåsspaken og klem inn og hold inne gassbryteren for å starte maskinen.

Valg av hastighet

2 Effektnivåer kan velges avhengig av bruksområdet. Bruk +/- for å kontrollere hastigheten. LED-ene indikerer det valgte effektnivået. Jo høyere effektnivå, jo raskere kan skjæreredskapen kjøres.

For Batteriverktøy

Den anbefalte omgivelsestemperaturområdet for utlading er -20°C\~45°C(-4°F\~113°F). Anbefalt omgivelsestemperatur for ladesystemet under lading er -5°C\~45°C (23°F\~113°F).

TRANSPORT

Transportere batteriet

1. Sørg for at batteriet er i en sikker tilstand.
2. Bruk ikke-ledende emballasje når du transporterer batteriet.
3. De medfølgende Li-lon-batteriene er underlagt kravene i lov om farlig gods. Transporter kun batterier når batterihuset er uskadet. Pakk inn batteriene slik at de ikke kan bevege seg rundt i emballasjen.

VEDLIKEHOLD

ADVARSEL! Fjern alltid batteriet før vedlikeholdsarbeid.

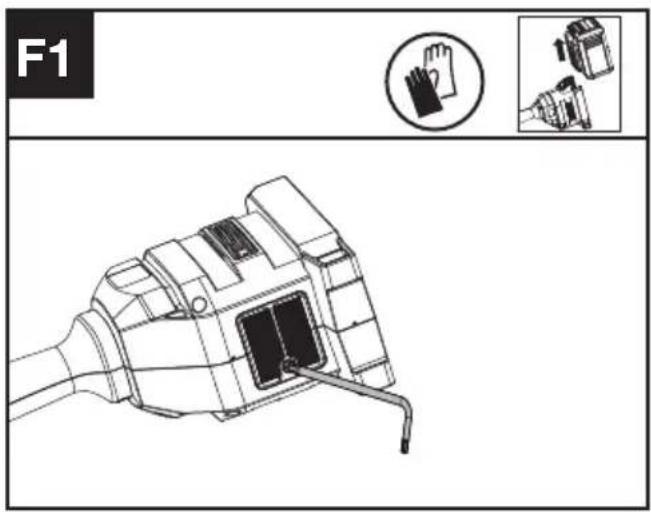

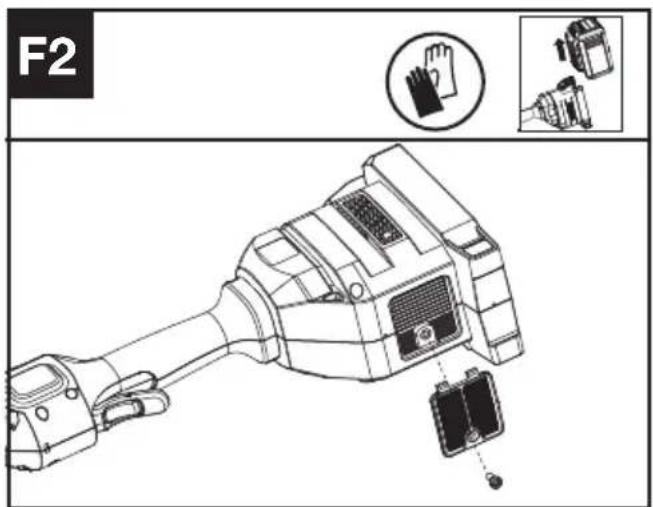

Rengjøre luftfilteret (se fig. F1, F2)

1. Rengjør området rundt luftfilteret. Bruk en fuktig klut eller en myk børste.
2. Skru av og fjern luftfilteret.
3. Vask luftfilteret med rennende vann for å fjerne smuss.
4. La luftfilteret lufttørke. Installer det deretter i kammeret ved å stramme skruen.

F1

F2 1

Vedlikeholdsintervaller

Det anbefales å smøre girboksen og rengjøre luftfilteret hver 50. driftstime basert på faktisk bruk.

RENGJ∅RING

1. Ikke bruk aggressive vaskemidler eller løsemidler. Rengjør maskinen etter bruk med en fuktig klut dyppet i nøytralt vaskemiddel.
2. Hold kontakten fri for fremmedlegemer, og rengjør den med en myk og tørr børste eller klut.
3. Ikke spray vann på motoren og elektriske komponenter.
4. Ikke rengjør maskinen med et trykkvaskeaggregat.

LAGRING

1. Fjern batteripakken før lagring.
2. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen.
3. Lagre batteriet kun innenfor et temperaturområde mellom 5 °C (41 °F) og 25 °C (77 °F). La for eksempel ikke batteriet ligge i en bil om sommeren.

NOR

FEILS∅KING

Problemer Mulige årsaker Korrigerende tiltak
Feil-LED lyser Batteriet er utladet		Lad batteriet. Hvis batteriet ikke lar seg lade, kontakt serviceagent.
		Temperaturproblem. Bruk batteriet i omgivelser der temperaturen er mellom -5°C og 45°C (23°F til 113°F) ved lading; -20°C til 45°C (-4°F til 113°F) ved utlading.
		Annet Kontakt serviceagenten din.

TEKNISKE DATA

Type: KAC104 (104 - betegnelse for maskin, representativ for strømhdet)

	KAC104
Spenning	60 V — MAX ***
Beskyttelsesgrad	IPX4
Vekt (Bare verktøy)	2.8 kg

*** Spenning målt uten arbeidsbyrde. Innledende batterispenning när maksimalt 60 volt. Nominell spenning er 54 volt.

Tomgangshastighet med tilbehør

Kutteredskap	Tomgangshastighet	Kutteredskap	Tomgangshastighet
Utstyr for gressklipper 4500 / 5900 rpm		Busktrimmervedlegg 4	500 / 5900 rpm

FORESLÅTTE BATTERIER OG LADERE

Batteri Kapasitet	Lader Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Med seler for ryggbæring)	11.0 Ah

Vi anbefaler at du kjøper tilbehøret fra den samme forhandleren som solgte deg verktøyet. Se tilbehøremballasjen for mer informasjon. Din forhandler kan hjelpe deg og gi råd.

TEKNISKE DATA FOR BATTERIPAKKE (VALGFRITT)

Frekvensbånd for Bluetooth 2400-2483.5 MHz
Maksimal overført kraft for Bluetooth	8 dBm

KOMPATIBELT TILLEGGSUTSTYR

Modell	Skjæreredskaper	Model	Skjæreredskaper
KAC141	Utstyr for rett kantklipper	KAC142	Utstyr for buet kantklipper
KAC200	Utstyr for hekkesaks	KAC360	Utvidelsesskaft(Til bruk med KAC200/KAC361)
KAC361	Utstyr for stangkjedesag	KAC105	Utstyr for gressklipper

Merk: Vennligst se bruksanvisningen for hver jobbtittel for detaljer.

ST∅YINFORMASJON

Tilbehør til arbeidsenhet Vektet gjennomsnittsnivå av lydtrykk			Vektet gjennomsnittsnivå av lydeffektnivå
			L_pA (dB(A)) K	pA (dB(A)) L
Utstyr for rett kantklipper 60 dB(A) 3 dB(A) 87.9 dB(A) 1,23 dB(A)
Busktrimmervedlegg	79 dB(A) 3 dB(A) 90.1 dB(A) 1.05 dB(A)
Stangsag med forlengelsesskaft	79 dB(A) 3 dB(A) 94.1 dB(A) 1.08 dB(A)
Utstyr for stangkjedesag 82 dB(A) 3 dB(A) 93,0 dB(A) 1.49 dB(A)
Utstyr for gressklipper 85 dB(A) 3 dB(A) 94.0 dB(A) 1.17 dB(A)

Bruk hørselsvern

VIBRASJONS INFORMASJON

Totale vibrasjonsverdier satt i henhold til EN 62841:

Vibrasjonsutslippsverdi:

Tilbehør til arbeidsenhet a	_h(m/s^2) Usikkerhet K (m/s	2)
Utstyr for rett kantklipper 0,78 m/s	2	1.5m/s2
Busktrimmervedlegg	0,93 m/s2	1.5m/s2
Stangsag med forlengelsesskaft	1.30 m/s2	1.5m/s2
Utstyr for stangkjedesag	1.87 m/s2	1.5m/s2
Utstyr for gressklipper	2,36 m/s2	1.5m/s2

NOR

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes for sammenligning av et verktøy med et annet.

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien kan også brukes i en innledende eksponeringsvurdering.

ADVARSEL: Vibrasjon og støyutslipp under faktisk bruk av elektroverktøyet kan avvike fra oppgitt verdi avhengig av måten verktøyet brukes på, spesielt hvilken type arbeidsstykke som behandles, gig av følgende eksempler og andre variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold

! også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst

resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse Strømforsyning

Type KAC104 (104 - betegnelse for maskin, representativ for strømhdet)

Funksjonerbrukt med flere tilbehør

Overholder følgende direktiver, denne delvis fullførte maskinen må ikke tas i bruk før den endelige maskinen den skal integreres i, erklæres i samsvar med bestemmelsene i maskindirektivet. Se detaljert erklæring om samsvar for den endelige maskinen med de vedlagte arbeidsverktøyene som er oppført i denne bruksanvisningen:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC revidert ved 2005/88/EC

Standardene samsvarer med,

EN 62841-1, EN IEC 55014-1, EN IEC 55014-2, EN ISO 3744, EN IEC 63000

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd.
