BEDIENUNGSANLEITUNG KAC104 KRESS

Produktsicherheit....17

Montage und Bedienung....21

Transport....23

Wartung 24

Reinigung....24

Aufbewahrung....24

Problembehandlung....25

Technische Daten....25

Umweltschutz....27

Konformitätserklärung....27

EINFÜHRUNG

Sehr geehrter Kunde,

Vielen Dank, dass Sie dieses Kress Commercial-Produkt gekauft haben. Wir sind bestrebt, qualitativ hochwertige Produkte zu entwickeln, die Ihren Anforderungen im gewerblichen Landschaftsbau gerecht werden.

Die Marke Kress steht für erstklassigen Service. Wenn Sie im Laufe der Jahre Fragen oder Bedenken zu Ihrem Produkt haben, wenden Sie sich bitte an Ihren Händler oder an unser Kundendienstteam, um Hilfe zu erhalten.

Wir sind zuversichtlich, dass Sie in den kommenden Jahren die Arbeit mit Ihrem Kress-Produkt genießen werden.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die Multitool-Antriebseinheit kann mit folgenden Aufsätzen betrieben werden: Rasentrimmer, Kantenschneider mit geradem Schaft, Kantenschneider mit gebogenem Schaft, Heckenschere, Hochentaster usw. Außerdem gibt es eine Schaftverlängerung, um bei bestimmten Anwendungen eine größere Reichweite zu erzielen.

1. AKKUVERRIEGELUNG
2. EIN-/AUS-SCHALTER
3. DREHZAHLREGELUNG
4. SCHULTERGURTHALTERUNG
5. GASHEBEL
6. SICHERHEITSSPERRE
7. HANDGRIFF
8. AUFNAHME ANBAUGERÄT
9. FLÜGELMUTTER
10. LUFTFILTER
11. SCHULTERGURT *

ORIGINALBETRIEBSANLEITUNG EINFÜHRUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG! Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen

vertraut, die mit diesem Elektrowerkzeug geliefert werden.

Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Betreiben Sie das Gerät nicht bei Regen oder bei Nässe. Dies kann das Risiko eines Stromschlags erhöhen. Wenn das Gerät beim Betrieb im Regen nass geworden ist, sollten Sie es und den Akku vor dem Lagern oder Laden trocknen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, wenn sich das Gerät nicht einschalten lässt. Halten Sie den Akkuanschluss frei von Schmutz und

Ablagerungen und reinigen Sie ihn mit einer weichen und trockenen Bürste oder einem Tuch.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von

sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug

in unerwarteten Situationen.

5) Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

ZUSÄTZLICHE SICHERHE-ITSWARNUNG FÜR DEN ANTRIEBSKOPF:

a) Dieser batteriebetriebene Multifunktions-Antriebskopf ist dazu bestimmt, ein zugelassenes Anbaugerät betreiben, das in dieser Bedienungsanleitung aufgeführt ist. Verwenden Sie das Gerät niemals für andere Zwecke.

b) WARNUNG: Bei Verwendung von elektrischen Gartenwerkzeugen sollten immer grundlegende Sicherheitsmaßnahmen befolgt werden, um das Risiko von Feuer, elektrischem Schlag und persönlichen Verletzungen zu reduzieren.

c) WARNUNG: Lesen Sie bitte das vollständige Handbuch des Geräts mit den installierten Anbaugeräten des Arbeitskopfes sowie diese Bedienungsanleitung vor der Verwendung. Das Nichtbefolgen von Warnungen und Anweisungen kann zu schweren Verletzungen führen.

d) Verwenden Sie nur die in diesem Handbuch aufgeführten Anbaugeräte für Arbeitsköpfe, Batteriepacks und Ladegeräte, da andernfalls schwere Verletzungen, Feuer und elektrische Schläge auftreten können.

e) Verwenden Sie das richtige Gerät - Verwenden Sie das Gerät nicht für andere Arbeiten als die vorgesehenen. Installieren Sie gemäß den Arbeitsanforderungen die entsprechenden Anbaugeräte des Arbeitskopfes gemäß den Anweisungen. Starten Sie das Gerät erst, nachdem Sie die korrekte Installation bestätigt haben.

f) Zwingen Sie das Gerät nicht - Es erledigt die Arbeit besser und mit geringerer Wahrscheinlichkeit von Verletzungen bei der vorgesehenen Geschwindigkeit.

g) Strecken Sie sich nicht zu weit aus - Behalten Sie jederzeit einen festen Stand und achten Sie auf Ihr Gleichgewicht.

h) Halten Sie Zuschauer, insbesondere Kinder, fern von der Arbeitsfläche.

i) Meiden Sie gefährliche Umgebungen - Verwenden Sie Geräte nicht an feuchten oder nassen Orten.

j) Halten Sie das Werkzeug nur an isolierten Grifflächen, da das Werkzeug versteckte Verkabelungen berühren könnte. Ein Werkzeug, das mit einem "unter Spannung stehenden" Draht in Kontakt kommt, kann die freiliegenden Metallteile des Werkzeugs "unter Spannung" setzen und dem Bediener einen elektrischen Schlag versetzen.

k) Tragen Sie Augenschutz. Es wird empfohlen, zusätzliche Schutzausrüstung für Gehör, Kopf, Hände, Beine und Füße zu tragen. Geeignete Schutzausrüstung verringert das Verletzungsrisiko durch herumfliegende Trümmer oder zufälligen Kontakt mit dem Werkzeug.

I) Behalten Sie immer einen festen Stand und bedienen Sie das Werkzeug nur, wenn Sie auf einer festen, sicheren und ebenen Fläche stehen. Rutschige oder instabile Oberflächen können zu einem Verlust des Gleichgewichts oder der Kontrolle über das Werkzeug führen.

m) Kleiden Sie sich ordnungsgemäß - Tragen Sie keine lockere Kleidung oder Schmuck. Diese können sich in beweglichen Teilen verfangen. Das Tragen von Gummihandschuhen und robustem Schuhwerk wird empfohlen, wenn im Freien gearbeitet wird. Tragen Sie einen Schutz für die Haare, um lange Haare zu

bändigen.

n) Befolgen Sie alle Anweisungen beim Beseitigen von blockiertem Material, Lagern oder Warten des Werkzeugs. Stellen Sie sicher, dass der Schalter ausgeschaltet und der Akkupack entfernt ist.
o) Tragen Sie robuste Arbeitskleidung.
p) Bleiben Sie aufmerksam - Achten Sie darauf, was Sie tun. Verwenden Sie gesunden Menschenverstand. Betreiben Sie das Gerät nicht, wenn Sie müde, krank oder betrunken sind.
q) Lagern Sie ungenutzte Geräte drinnen - Wenn das Gerät nicht in Gebrauch ist, sollte es drinnen an einem trockenen und hohen oder verschlossenen Ort mit entferntem Akkupack aufbewahrt werden - außerhalb der Reichweite von Kindern.
r) Pflegen Sie das Gerät sorgfältig - Halten Sie das Gerät sauber für optimale Leistung und zur Verringerung des Verletzungsrisikos. Befolgen Sie die Anweisungen zur Schmierung und zum Wechsel von Zubehör. Halten Sie Griffe trocken, sauber und frei von Öl und Fett.
s) Überprüfen Sie beschädigte Teile - Vor weiterer Verwendung des Geräts sollte eine Schutzvorrichtung oder ein anderes beschädigtes Teil sorgfältig überprüft werden, um sicherzustellen, dass es ordnungsgemäß funktioniert und seine beabsichtigte Funktion erfüllt. Überprüfen Sie die Ausrichtung beweglicher Teile, das Festklemmen beweglicher Teile, den Bruch von Teilen, die Montage und jeden anderen Zustand, der seinen Betrieb beeinträchtigen könnte. Eine beschädigte Schutzvorrichtung oder ein anderes beschädigtes Teil sollte ordnungsgemäß von einem autorisierten Servicecenter repariert oder ersetzt werden, es sei denn, dies ist anderweitig in dieser Anleitung angegeben.
t) Laden Sie den Akkupack nicht bei Regen oder an feuchten Orten auf.
u) Entfernen Sie den Akkupack oder trennen Sie ihn vor Wartungsarbeiten, Reinigungen oder dem Entfernen von Material vom Gerät. Waschen Sie das Gerät nicht mit einem Schlauch; vermeiden Sie das Eindringen von Wasser in Motor und elektrische Verbindungen.
v) Öffnen Sie den Akku nicht. Gefahr eines Kurzschlusses.
w) Schützen Sie den Akku vor Hitze, z. B. auch vor kontinuierlicher Sonneneinstrahlung und Feuer. Es besteht Explosionsgefahr.
x) Im Falle von Schäden und unsachgemäßer Verwendung des Akkus können Dämpfe freigesetzt werden. Sorgen Sie für frische Luft und suchen Sie bei Beschwerden ärztliche Hilfe. Die Dämpfe können das Atmungssystem reizen.
y) Wenn der Akku defekt ist, kann Flüssigkeit austreten und mit benachbarten Komponenten in Kontakt kommen. Überprüfen Sie alle betroffenen Teile. Reinigen Sie solche Teile oder ersetzen Sie sie bei Bedarf.

BEWAHREN SIE DIESE AN- LEITUNGEN AUF! ZUSÄTZLICHE SPEZI-

FISCHE SICHERHEITS- VORSCHRIFTEN FINDEN SIE IN DER BEDIENUNG- SANLEITUNG DES JEWEILI- GEN ANBAUGERÄTS.

BATTERIESICHERHEIT SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder mutwillig zerstören.
b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.

d) Akkupack nicht mechanischen Stößen aussetzen.

e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Akkupack sauber und trocken halten.

g) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

h) Trennung vor Gebrauch aufgeladen werden. Beachten Sie die Gebrauchsanweisungen des Ladegerätes.

i) Akkupack bei Nichtverwendung nicht im Ladegerät aufbewaren.

j) Nach längerer Lagerung doppelt des Akkus ist es eventuell notwendig den Akkupack mehrere Male doppelt aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.

k) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.

I) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

m) Akkupacks von Kindern fernhalten.

n) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.

o) Den Akku bei Nichtverwendung aus dem Gerät nehmen.

p) Ordnungsgemäß entsorgen.
q) Verwenden Sie keine Akkupacks anderer Hersteller, Größe oder Typen.
r) Halten Sie den Akku von Mikrowellen und hohem Druck fern.
s) Achtung! Verwenden Sie keine Einwegbatterien.

ANFORDERUNGEN AN DIE BEDIENUNGSANLEITUNG FÜR AKKUBETRIEBENE GERÄTE

a) Der Betrieb dieses Geräts unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und
(2) dieses Gerät muss störsignalfest sein, einschließlich der Störungen, die einen unerwünschten Betrieb verursachen können.
b) Achtung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.
c) HINWEIS: Dieses Gerät verursacht und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, kann es störende Interferenzen beim Funkverkehr hervorrufen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Nutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:
- Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
- Schließen Sie das Gerät an einen anderen Stromkreis an als den, an den der Empfänger angeschlossen ist.
- Wenden Sie sich an den Händler oder einen erfahrenen und geschulten Radio/TV-Fachmann, um Hilfe zu bekommen.

SYMBOLS

Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen

	Tragen Sie eine Schutzbrille
	Tragen Sie einen Gehörschutz
	Tragen Sie eine Staubmaske
	Tragen Sie Schutzhandschuhe
	Li-Ion-Akku Dieses Produkt wurde mit einem Symbol ‘getrennte Sammlung’ für alle Akkupacks und Akkupack gekennzeichnet. Diese Abfälle werden dann recycelt oder demontiert, um die Umweltbelastung zu verringern.
Li-Ion	Akkupacks können schädlich für die Umwelt und die menschliche Gesundheit sein, da sie schädliche Substanzen enthalten.
	Nicht verbrennen
	Wenn die Akkus unsachgemäß behandelt wird, kann sie in den Wasserkreislauf gelangen und das Ökosystem schädigen. Entsorgen Sie verbrauchte Akkus nicht über den Hausmüll.
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft

MONTAGE UND BEDIENUNG

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

VOR INBETRIEBNAHME:

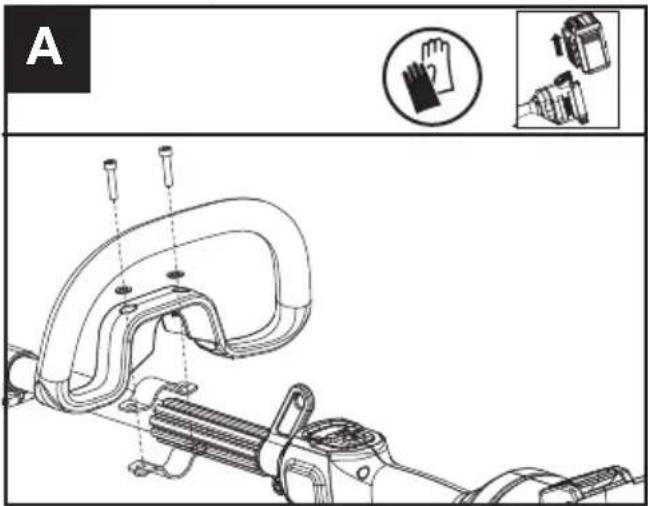

Montage des Handgriffs (Siehe Abb. A)

1. Bringen Sie den Handgriff und die untere Klemme am Schaft an.
2. Stecken Sie den Bolzen durch die Bohrungen.
3. Ziehen Sie anschließend die Schrauben an, um den Handgriff sicher zu befestigen.

A

WARNUNG: Stellen Sie den vorderen Griff nach Bedarf ein, um sicherzustellen, dass Ihr

vorderer Arm während des Betriebs gerade ist.

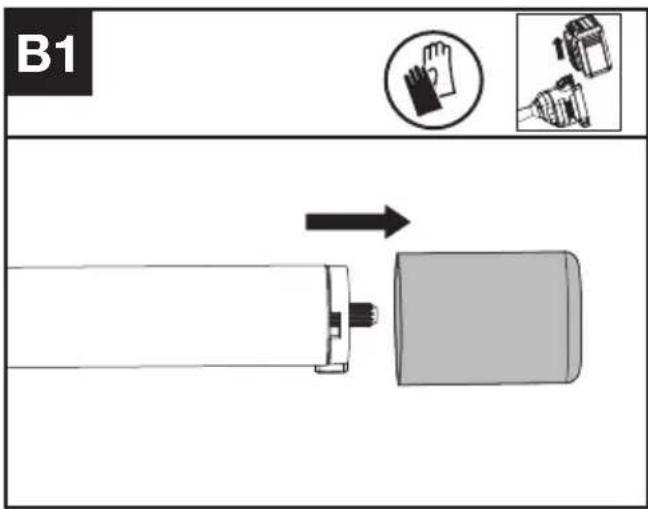

Zusammenbau und Zerlegung des Anbaugeräts. (Siehe Abb. B1, B2, B3)

1. Entfernen Sie die Schutzkappe vom Ende des Aufsatzschaftes.
2. Richten Sie zum Zusammenbauen das Dreieckssymbol auf dem Knopf mit der Pfeilmarkierung auf dem Aufsatzschaft aus.
3. Schieben Sie die Schäfte zusammen, bis Sie ein „Klick“ hören. Die Kante der Pfeilmarkierung sollte nah am Gehäuse des Aufsatzschaftes liegen.
4. Schließen Sie das Zusammenbauen ab, indem Sie den Knopf im Uhrzeigersinn festziehen.
5. Zum Auseinanderbauen lösen Sie den Knopf, drehen ihn gegen den Uhrzeigersinn, drücken dann den Entriegelungsknopf und ziehen die Wellen auseinander. Setzen Sie die Schutzkappe wieder auf den Aufnahmeschacht, um sicherzustellen, dass kein Staub oder Schmutz in den Schaft gelangen kann.

B1

B2 ② ③ ①

B3 ③ ② ①

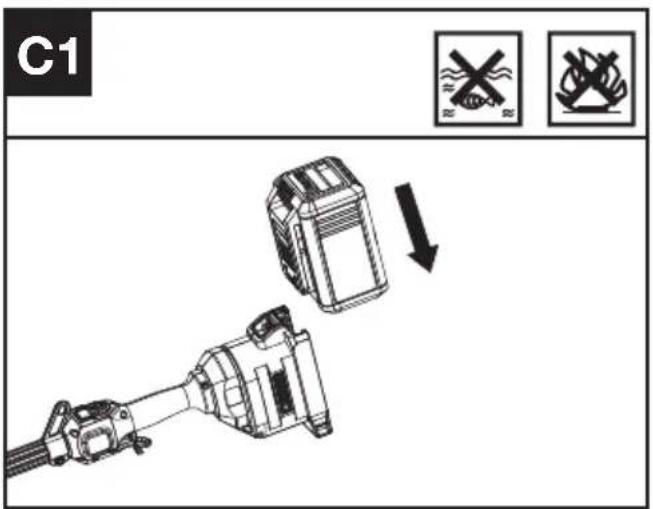

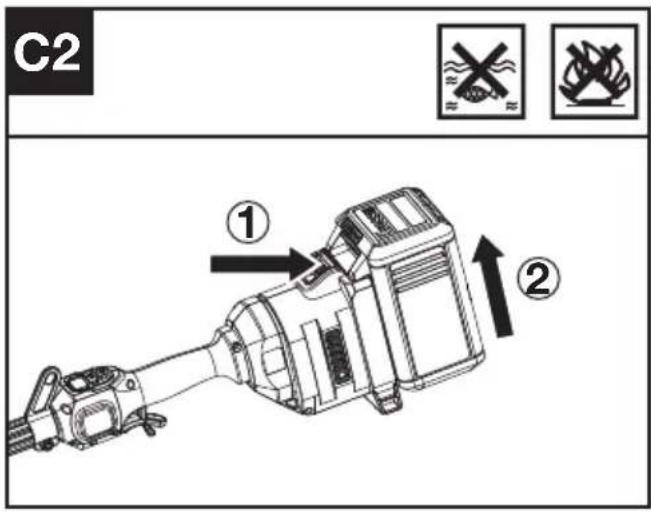

Anbringen Und Entfernen Des Akkus (Siehe Abb. C1, C2)

C1

C2 ① ②

1. Schieben Sie das Akkupack in das Akkufach hinein.
2. Drücken Sie die Akkuverriegelung hinein, um den Akku zu entriegeln, und ziehen Sie ihn aus dem Elektrowerkzeug oder Trimmer heraus.

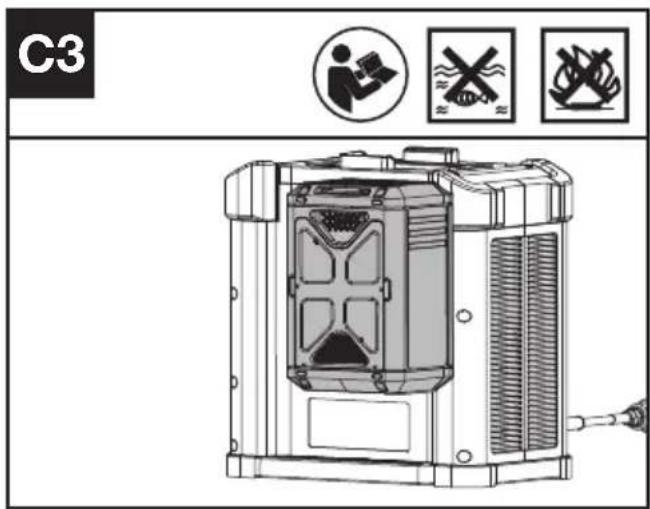

LADEN DES AKKUS (Siehe Abb. C3)

C3

Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet. Der Akku ist nicht geladen und muss vor dem ersten Gebrauch aufgeladen werden.

HINWEIS: Wenn Sie den Rucksackakku anschließen müssen, lesen Sie bitte die Bedienungsanleitung für den Batteriepack-Harness.

TESTEN DER MASCHINE UND DES AKKUS. (Siehe Abb. D1)

Überprüfen der Bedienelemente Sicherheitssperre und Gashebel

1. Entfernen Sie den Akku.
2. Versuchen Sie, den Gashebel zu betätigen. Wenn der Gashebel gedrückt werden kann, ohne die Sicherheitssperre zu betätigen, ist die Sicherheitssperre defekt. Verwenden Sie den Trimmer nicht mehr und setzen Sie sich mit dem

Kundendienst in Verbindung.

1. Drücken Sie zuerst die Sicherheitssperre und betätigen Sie dann den Gashebel.
2. Lassen Sie den Gashebel und die Sicherheitssperre los. Wenn der Gashebel oder die Sicherheitssperre klemmt und nicht in die Ausgangsposition zurückfedern kann, verwenden Sie den Trimmer nicht mehr und setzen Sie sich mit dem Kundendienst in Verbindung.

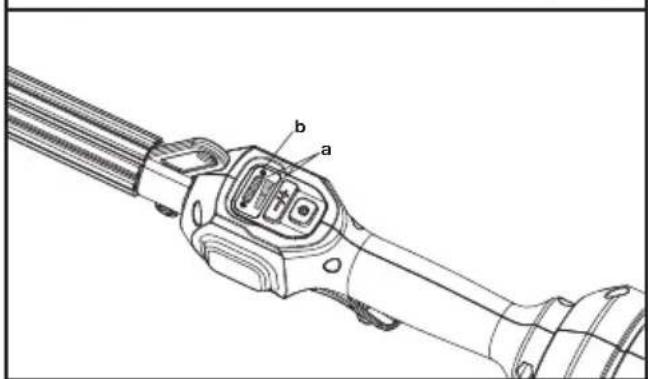

Display

1. Setzen Sie zunächst einmal das Akkupack ein.
2. Drücken Sie den Ein-/Aus-Schalter. Leuchtet die LED (a) durchgehend, befindet sich das Produkt im eingeschalteten Zustand.

Leuchtet die LED (a) nicht, befindet sich das Produkt im ausgeschalteten Zustand.

1. Drücken Sie zuerst den Hebel der Sicherheitssperre nach vorne und halten Sie dann den Gashebel gedrückt, um das Gerät zu starten. (Siehe Abb. E)
2. Wenn die Warnanzeige (b) blinkt, wenden Sie sich an Ihren Händler für Lösungen.
3. Lassen Sie den Gashebel los. Das Gerät stoppt nach einer kurzen Verzögerung. Wenn das Gerät weiterhin schneidet, entfernen Sie den Akku und setzen Sie sich mit dem Kundendienst in Verbindung.

D1

a b

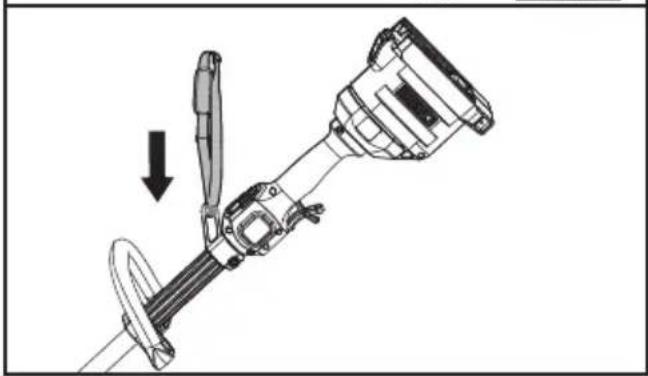

Schultergurt montieren (optional erhältlich) (Siehe Abb. D2)
D2

1. Passen Sie die Länge des Schulterriemens an.
2. Haken Sie dann den Karabiner des optional erhältlichen Schulterriemens entfernen an dem Schaft des Trimmers befindlichen Befestigungspunkt ein.

BETRIEB:

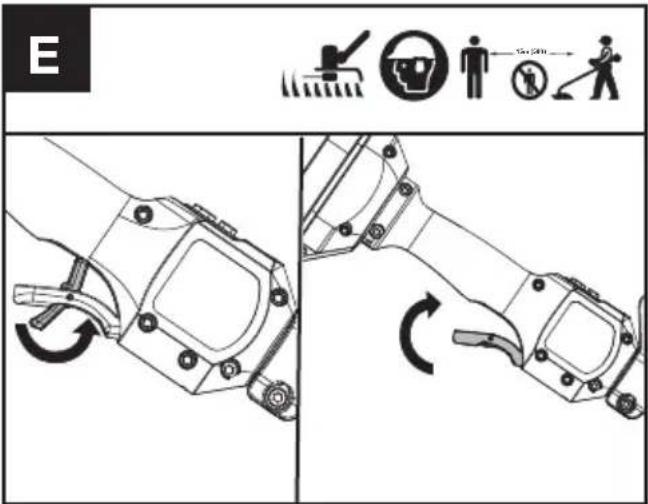

Starten (Siehe Abb. E)

E 12.0 (400) 12.0 (400)

1. Halten Sie dann den Ein-/Aus-Schalter gedrückt, bis die grüne LED zu leuchten beginnt. Die grüne LED zeigt den verbleibenden Akkustand an. Drücken Sie das Minuszeichen (-) auf der Geschwindigkeitsregelung, um bei Bedarf eine niedrigere Schnitzgeschwindigkeit auszuwählen.
2. Klappen Sie den Sperrhebel am Gashebel aus und drücken Sie den Gashebel, um das Gerät zu starten.

Einstellen der Motordrehzahl

Je nach Anwendung können 2 Leistungsstufen gewählt werden. Verwenden Sie zum Anpassen der Motordrehzahl die Tasten „+/-“. Die LEDs zeigen Ihnen die aktuell ausgewählte Drehzahleinstellung an. Je höher die Drehzahleinstellung, desto schneller dreht sich das Arbeitswerkzeug.

Bei Akkuwerkzeugen

Die optimale Betriebstemperatur beträgt -20°C \~ 45°C (-4°F \~ 113°F).

Der empfohlene Umgebungstemperaturbereich für die Ladestation liegt zwischen -5^ 45^ ( 23^ 113^ ).

TRANSPORT

Transportieren des Akkupacks

1. Stellen Sie sicher, dass sich das Akkupack in einem für den Transport sicheren Zustand befindet.
2. Ist dies der Fall, verpacken Sie das Akkupack mit einem nicht leitenden Verpackungsmaterial.
3. Die in dem Akkupack enthaltenen Lithium-

Ionen-Akkuzellen unterliegen den für Gefahrgut geltenden Gesetzen und Rechtsvorschriften. Transportieren Sie Akkupacks nur, wenn deren Gehäuse keinerlei Beschädigungen aufweisen. Verpacken Sie die Akkupacks stets so, dass sie sich in der Verpackung nicht bewegen können.

WARTUNG

WARNUNG! Entfernen Sie immer den Akku, bevor Sie Wartungsarbeiten

durchführen.

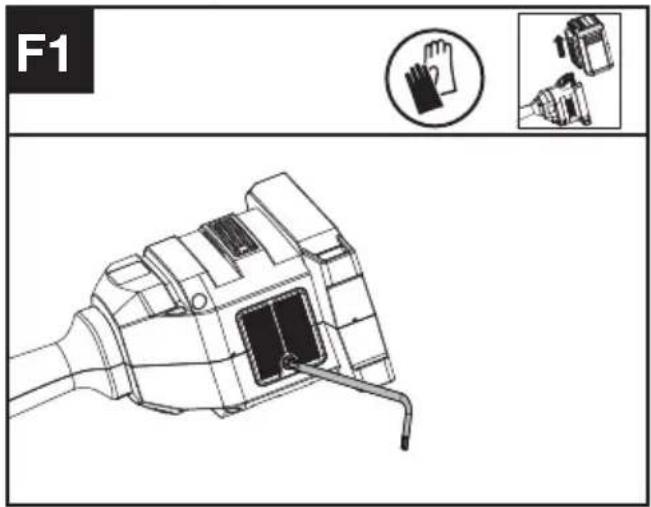

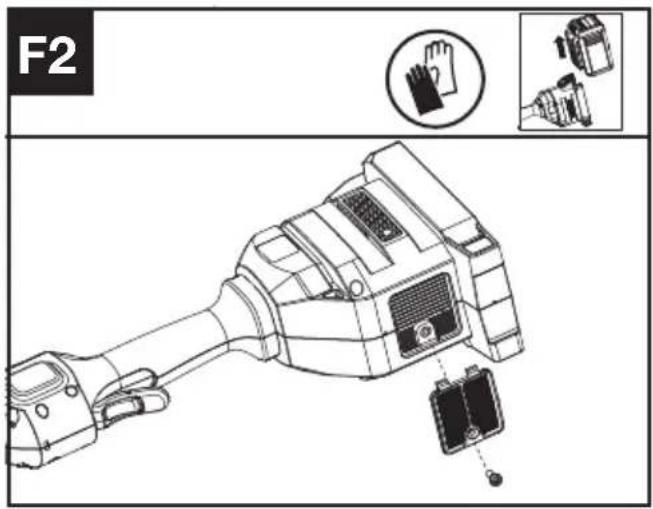

Reinigen des Luftfilters (Siehe Abb. F1, F2)

1. Reinigen Sie den Bereich um den Luftfilter. Verwenden Sie dazu ein feuchtes Tuch oder eine weiche Bürste.
2. Lösen Sie dann die Schrauben der Abdeckung und nehmen Sie den Luftfilter heraus.
3. Spülen Sie nun den Luftfilter unter fließendem Wasser aus, bis sich kein Schmutz mehr darin befindet.
4. Lassen Sie den Luftfilter anschließend an der Luft trocknen. Bringen Sie ihn zu guter Letzt wieder in dem Gehäuse unter und ziehen Sie die Schraube der Abdeckung fest.

D

F1 ① ②

F2

Wartungsintervall

Wir empfehlen, nach jeweils 50 Betriebsstunden

(tatsächliche Schneidarbeiten) das Getriebe zu schmieren und den Luftfilter zu reinigen.

REINIGUNG

1. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Reinigen Sie das Gerät nach jedem Gebrauch mit einem Tuch, das Sie zuvor mit einem ph-neutralen Reinigungsmittel angefeuchtet haben.
2. Halten Sie den Steckplatz frei von Fremdkörpern und reinigen Sie ihn mit einer weichen, trockenen Bürste oder einem Tuch.
3. Sprühen Sie kein Wasser auf den Motor und die elektrischen Komponenten.
4. Verwenden Sie zur Reinigung Ihres Geräts unter keinen Umständen einen Hochdruckreiniger.

AUFBEWAHRUNG

1. Entfernen Sie den Akkupack vor der Lagerung.
2. Wenn das Gerät beim Betrieb im Regen nass geworden ist, sollten Sie es und den Akku vor dem Lagern oder Laden trocknen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, wenn sich das Gerät nicht einschalten lässt.
3. Lagern Sie das Akkupack ausschließlich in einem Temperaturbereich zwischen 5 °C (41°F) und 25°C (77°F). Lassen Sie das Akkupack im Sommer beispielsweise nicht im Auto zurück.

STÖRUNGSBEHEBUNG

Problem Mögliche Ursachen Abhilfemaßnahmen
LED-Fehleranzeige leuchtet	Akkupack ist vollständig entladen	Laden Sie das Akkupack auf. Sollte sich das Akkupack nicht aufladen lassen, wenden Sie sich an den Kundendienst.
	Produkt ist überhitzt. Laden	Sie das Akkupack nur bei Umgebungstemperaturen von -5 °C bis 45 °C (+23 °F bis 113 °F) auf. Während der Entladung muss die Umgebungstemperatur zwischen -20 °C und 45 °C (-4 °F und +113 °F) betragen.
	Sonstige Probleme Wenden	Sie sich an den Kundendienst.

TECHNISCHE DATEN

Typ: KAC104 (104 - Bezeichnung der Maschinerie, repräsentativ für das Anbaugerät des Antriebkopfs)

	KAC104
Spannung	60 V — MAX ***
Schutzklasse	IPX4
Gewicht (Ohne Akku)	2.8 kg

*** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 60 Volt. Nennspannung ist 54 Volt.

Leerlaufdrehzahl mit Anbaugeräten.

Schneidaufsatz	Leerlaufdrehzahl	Schneidaufsatz	Leerlaufdrehzahl
Rasentrimmer-Aufsatz 4500 /	5900 rpm	Bürstenschneider-Anbaugerät	4500 / 5900 rpm

EMPFOHLENE AKKUS UND LADEGERÄTE

Akku Kapazität	Lader Stromstärke
KAC804 4.0 Ah		KAC840 30 A
KAC810 (mit Rucksackgeschirr)	11.0 Ah

Wir empfehlen Ihnen, Ihr Zubehör bei demselben Händler zu kaufen, bei dem Sie das Gerät erworben haben. Weitere Informationen finden Sie auf der Verpackung des Zubehörs. Lassen Sie sich von Ihrem Händler beraten und unterstützen.

TECHNISCHE DATEN FÜR AKKU-PACK (OPTIONAL)

Frequenzbänder für Bluetooth 2400-2483.5 MHz
Maximale Sendeleistung für Bluetooth	8 dBm

KOMPATIBLE ANBAUZUBEHÖR

Modell Schneidaufsatz Modell Schneidaufsatz
KAC141 Gerader Kantenschneideraufsatz KAC142 Gebogener Kantenschneideraufsatz
KAC200 Heckenscherenaufsatz	KAC360 Verlängerungsschaft(Zur Verwendung mit KAC200/ KAC361)
KAC361 Hochentasteraufsatz	KAC105 Rasentrimmer-Aufsatz

Hinweis: Bitte beachten Sie die Bedienungsanleitung für jede Arbeitskopf-Aufgabe für Details.

INFORMATIONEN ÜBER LÄRM

Anbaugeräte des Arbeitskopfes	Ein gewichteter mittlerer Schalldruckpegel.		Ein gewichteter mittlerer Schallleistungspegel.
	L_pA (dB(A)) K	pA (dB(A)) L	wA (dB(A)) K	wA (dB(A))
Gerader Kantenschneideraufsatz	60 dB(A) 3 dB(A) 87.9 dB(A) 1,23 dB(A)
Bürstenschneider-Anbaugerät	79 dB(A) 3 dB(A) 90.1 dB(A) 1.05 dB(A)
Stangensäge mit Erweiterung	79 dB(A) 3 dB(A) 94.1 dB(A) 1.08 dB(A)
Hochentasteraufsatz 82 dB(A)	3 dB(A) 93,0 dB(A)	1.49 dB(A)
Rasentrimmer-Aufsatz 85 dB(A)	3 dB(A) 94.0 dB(A)	1.17 dB(A)

Tragen Sie einen Gehörschutz.

VIBRATION INFORMATION

Vibrations gesamt Großschreibung gemäß EN 62841: Vibrationsemissionswert:

Attachments of working head a	_h(m/s^2) Unsicherheit K (m/s	2)
Gerader Kantenschneideraufsatz 0,78 m/s2		1.5m/s2
Bürstenschneider-Anbaugerät	0,93 m/s2	1.5m/s2
Stangensäge mit Erweiterung 1.30 m/s2		1.5m/s2
Hochentasteraufsatz	1.87 m/s2	1.5m/s2
Rasentrimmer-Aufsatz	2,36 m/s2	1.5m/s2

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüfverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden. Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNUNG: Die Vibrationen und Geräuschemissionen während der tatsächlichen Verwendung des

Elektrowerkzeugs können je nach Art und Weise, wie das Werkzeug verwendet wird, insbesondere abhängig von der bearbeiteten Werkstückart, von den angegebenen Werten abweichen. Dies gilt für die folgenden Beispiele und andere Variationen der Werkzeugverwendung:

Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt.

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands.

Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug

ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Hilft dabei, das Risiko der Vibrations- und Lärmbelastung zu minimieren.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Lärmschutzzubehör.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Re-cyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Erklären im Namen von Positec, dass das Produkt Beschreibung Antriebseinheit

Typ KAC104 (104 - Bezeichnung der Maschinerie, repräsentativ für das Anbaugerät des

Antriebkopfs)

Function: Verwendung mit mehreren

Anbaugeräten.

Entspricht den folgenden Richtlinien, diese teilweise fertige Maschine darf nicht in Betrieb genommen werden, bis die endgültige Maschine, in die sie eingebaut werden soll, gemäß den Bestimmungen der Maschinenrichtlinie für konform erklärt wurde. Siehe detaillierte Konformitätserklärung der endgültigen Maschine mit den in dieser Bedienungsanleitung aufgeführten Anbaugeräten des Arbeitskopfes:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC geändert durch 2005/88/EC

Werte nach:

EN 62841-1, EN IEC 55014-1, EN IEC 55014-2, EN ISO 3744, EN IEC 63000

Zur Kompilierung der technischen Datei ermächtigte Person,

Name: Marcel Filz

Anschrift: Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2024/3/22

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd.

Technische gegevens....90

Gebruik ALTIJD scherpe beitels, boren en messen.

AKKUTYÖKALUJA VARTEN

SUOSITELTUJA AKKUJA JA LATUREITA

Akku Kapasiteettia Laturi Ampeeriluku
KAC804 4.0 Ah		KAC840 30 A
KAC810(Reppuvaljailla)	11.0 Ah

Adresse Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2024/3/22

Allen Ding
