KÄYTTÖOHJE KAC104 KRESS

Tuoteturvallisuus....195

Kokoaminen ja käyttö....198

Kuljetus....201

Huoltotoimenpiteet....201

Puhdistus....201

Säilytys....201

Vianmääritys....202

Tekniset tiedot....202

Ympäristönsuojelu....204

Vaatimustenmukaisuusvakuutus....204

JOHDANTO

Hyvä asiakas,

Kiitos, että olet ostanut tämän Kress Commercial-tuotteen. Olemme omistautuneet kehittämään korkealaatuisia tuotteita, jotka täyttävät kaupallisen maisemoinnin vaatimukset.

Kress-tuotemerkki on synonymymi korkealaatuiselle palvelulle. Jos sinulla on kysyttävää tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttä kauppiaaseesi tai asiakaspalvelutiimiimme saadaksesi apua.

Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan.

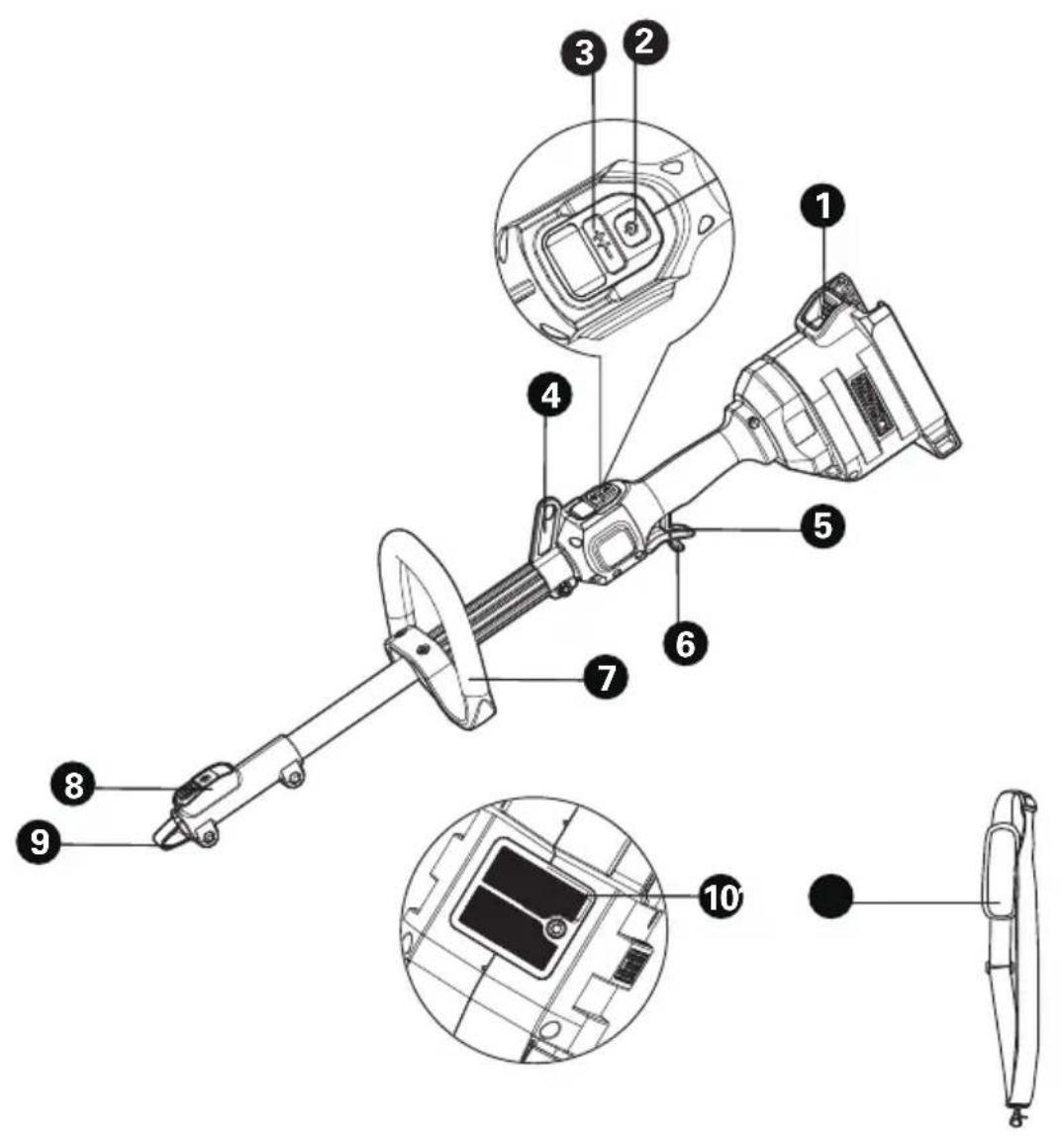

KÄYTTÖTARKOITUS

Monitoimityökalun tehopää toimii seuraavien lisävarusteiden kanssa: ruohotrimmeri, suora reunaleikkuri, kaareva reunaleikkuri, pensasleikkuri, pylvässaha jne. Lisäksi on myös olemassa jatkovarsi lisäämään joidenkin sovellusten ulottuvuutta.

FIN

VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.
2) SÄHKÖTURVALLISUUS
a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä käytä laitetta sateessa tai märissä olosuhteissa. Tämä voi lisätä sähköiskun vaaraa. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.
d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä

johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa.

Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun.

Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisomaasennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. etkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.
5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO
a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.

Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa aiheuttaa räjähdyksen.
g) Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.
6) HUOLTO
a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
b) Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste.

TEHOPÄÄN LISÄTURVAL- LISUUSOHJEET:

a) Tämä akkukäyttöinen monitoiminen tehopää on tarkoitettu tässä käyttöohjeessa luetellun työpääliitännäisen käyttöön. Älä käytä laitetta muihin tarkoituksiin.
b) VAROITUS: sähköisten puutarhalaitteiden käytössä on aina noudatettava perusvarotoimia tulipalon, sähköiskun ja henkilövahinkojen vähentämiseksi.
c) VAROITUS: Lue tämän käyttöohjeen asennettujen työpääliitännäisten ja tämän käyttöohjeen mukana toimitetun kokonaislaitteen käyttöohje huolellisesti ennen käyttöä. Ohjeiden ja varoitusten noudattamatta jättäminen voi johtaa vakaviin vahinkoihin.
d) Käytä vain tässä käyttöohjeessa lueteltuja työpääliitännäisiä, akkupaketteja ja latureita, muuten voi aiheutua vakavia vammoja, tulipaloja ja sähköiskuja.
e) Käytä oikeaa laitetta - Älä käytä laitetta mihinkään muuhun työhön kuin siihen, mihin se on tarkoitettu. Asenna työpääliitännäisten mukaiset liitännät ohjeiden mukaisesti. Varmista, että asennus on oikea, ennen kuin aloitat käytön.
f) Älä pakota laitetta - Se suoriutuu tehtävästä paremmin ja pienemmällä loukkaantumisriskillä sille suunnitellussa nopeudessa.
g) Älä kurottele - säilytä aina asianmukainen jalkineiden pito ja tasapaino.

h) Pidä sivulliset, erityisesti lapset, poissa työalueelta.

i) Vältä vaarallisia ympäristöjä - älä käytä laitteita kosteissa tai märissä paikoissa.

j) Pidä työkalua eristetyistä kahvoista kiinni, koska työkalu voi joutua kosketuksiin piilossa olevien johtojen kanssa. Työkalu, joka koskettaa "jännitteellisiä" -johtoa, voi tehdä työkalun paljaista metalliosista "jännitteellisiä" ja aiheuttaa sähköiskun käyttäjälle.

k) Käytä silmäsuojainta. Suositellaan lisäsuojavarusteita kuuloa, päätä, käsiä, jalkoja varten. Riittävät suojavarusteet vähentävät henkilövahinkoja lentävistä roskista tai vahingossa tapahtuvasta kosketuksesta työkaluun.

I) Pidä aina asianmukainen jalka ja käytä työkalua vain seisomalla kiinteällä, turvallisella ja tasaisella pinnalla. Liukkaat tai epävakaat pinnat voivat aiheuttaa tasapainon menetyksen tai työkalun hallinnan menetyksen.

m) Pukeudu asianmukaisesti - älä käytä löysiä vaatteita tai koruja. Ne voivat jäädä kiinni liikkuviiin osiin. Kumikäsineiden ja vahvojen jalkineiden käyttöä suositellaan ulkotöissä. Käytä päähinettä pitkien hiusten suojana.

n) Noudata kaikkia ohjeita tukkeutuneen materiaalin poistamisessa, työkalun varastoinnissa tai. Varmista, että kytkin on pois päältä ja akkupaketti on poistettu.

o) Käytä vahvoja työhousuja.

p) Ole valppaana - katso mitä teet. Käytä järkeä. Älä käytä laitetta, kun olet väsynyt, sairas tai humalassa.

q) Varastoi laitteet, kun niitä ei käytetä, sisätiloissa - kun laitteita ei käytetä, ne tulisi säilyttää sisätiloissa kuivassa ja korkealla paikassa tai lukitussa paikassa, ja akkupaketti poistettuna - lasten ulottumattomissa.

r) Huolehdi laitteesta huolellisesti - pidä laite puhtaana parhaan suorituskyvyn saavuttamiseksi ja loukkaantumisriskin vähentämiseksi. Noudata ohjeita voiteluun ja tarvikkeiden vaihtoon. Pidä kahvat kuivina, puhtaina ja vapaina öljystä ja rasvasta.

s) Tarkista vaurioituneet osat - ennen laitteen käytön jatkamista vaurioitunut suojus tai muut osat

on tarkistettava huolellisesti varmistaaksesi, että se toimii kunnolla ja suorittaa sille tarkoitetun tehtävän. Tarkista liikkuvien osien suuntaus, liikkuvien osien yhtey, osien rikkoutuminen, kiinnitys ja muut olosuhteet, jotka saattavat vaikuttaa sen toimintaan. Vaurioitunut suojus tai muu osa on korjattava tai vaihdettava asianmukaisessa huoltopisteessä, ellei muualla tässä käsikirjassa ole ilmoitettu.

t) Älä lataa akkupakettia sateessa tai kosteissa paikoissa.

u) Poista tai kytke akkupaketti irti ennen laitteen huoltamista, puhdistamista tai materiaalin poistamista. Älä huuhtele letkulla; vältä veden joutumista moottoriin ja sähköliitäntöihin.

v) Älä avaa akkua. Oikosulkuriski.

w) Suojaa akkua lämmöltä, esimerkiksi myös jatkuvasti paistavalta auringonvalolta ja tulipalolta. Räjähdysvaara.

x) Vaurioituneen ja virheellisen akun käytön yhteydessä voi syntyä höyryjä. Varmista raitis ilma ja hakeudu lääkäriin vaivojen yhteydessä. Höyryt voivat ärsyttää hengityselimiä.

y) Kun akku on viallinen, nestettä voi vuotaa ja se voi

joutua kosketuksiin vierekkäisten komponenttien kanssa. Tarkista kaikki asiaan liittyvät osat. Puhdista tällaiset osat tai vaihda ne tarvittaessa.

SÄILYTÄ NÄMÄ OHJEET! LISÄTURVALLISUUS- OHJEET LÖYTYVÄT KY- SEISEN LIITÄNNÄISEN KÄYTTÖOPPAAN LIIT- TEENÄ.

AKUN TURVAOHJEET

a) Älä pura, avaa tai revi nappiparistoja tai akkua.

b) Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon.

c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa.

d) Älä kohdista akkuun mekaanisia iskuja

e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon

f) Pidä akku puhtaana ja kuivana.

g) Pyyhi akun päätteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.

h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.

i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei käytetä.

j) Pitkän varastointiajan jälkeen voi olla välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.

k) Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen

kuuluvaa laturia. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.

I) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.

m) Pidä akku lasten ulottumattomissa.

n) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.

o) Poista akku laitteesta, kun laitetta ei käytetä.

p) Hävitä käytetty akku oikein.

q) Älä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.

r) Pidä akku poissa mikroaaltojen ja korkean

paineen vaikutusalueelta.

a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa:
(1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja
(2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.
b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.
c) HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty.
• Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

SYMBOLIT

	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöohjeet.
	Käytä silmäsuojaimia
	Käytä kuulosuojaimia
	Käytä pölymaskia

	Käytä suojakäsineitä
Li-lon	Litiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämiseen". Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita.
	Älä hävitä tulessa
	Akkujen sisältö voi joutua veden kiertoon, jos ne hävitetään virheellisesti. Älä hävitä akkuja lajittelemattomana kotitalousjätteenä.
	Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

KOKOAMINEN JA KÄYTTÖ

HUOM: Lue ohjekirja huolellisesti ennen työkalun käyttöä.

ENNEN KÄYTTÖÄ:

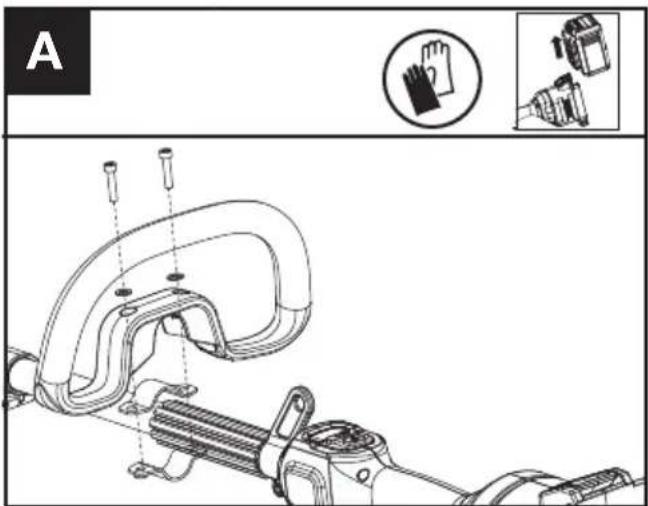

Etukahvan kokoaminen (ks. kuva A)

1. Kiinnitä etukahva ja alempi kiinnitin varteen.
2. Laita pultti reikien läpi.
3. Kiristä etukahvaa.

A

VAROITUS: Säädä etukahvaa haluamallasi tavalla varmistaaksesi, että etumainen kätesi

on suorassa käytön aikana.

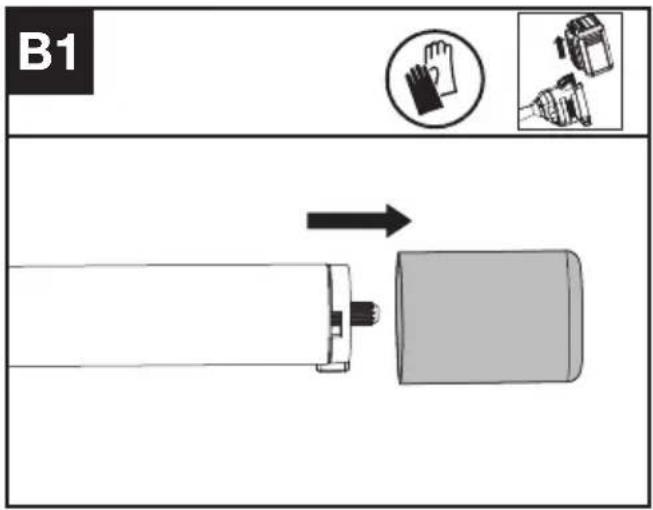

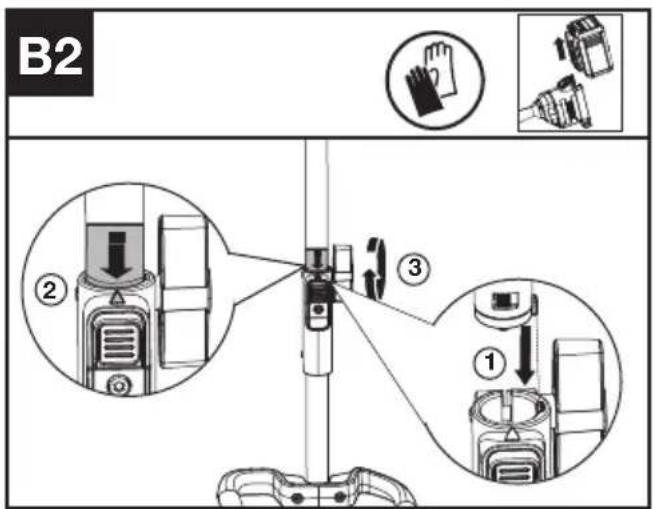

Liitännäisen kokoaminen ja purkaminen. (ks. kuva B1, B2, B3)

1. Irrota suojatulppa jatkovarren päästä.
2. Kokoa kohdistamalla painikkeen kolmio-kuvake jatkovarren nuolitarran kanssa.
3. Työnnä varsia toisiaan kohti, kunnes kuulet "klik"-äänen. Nuolitarran reunan tulisi olla varren liitoskotelon lähellä.

4. Viimeistele asennus kirstämällä nuppia myötäpäivään.

5. Pura kokoonpano löysäämällä nuppia kiertämällä sitä vastapäivään ja paina sitten vapautuspainiketta ja vedä varret irti toisistaan. Laita suojatulppa takaisin jatkovarren päähän, jotta pöly ja lika eivät pääse varteen.

B1

B2 ② ③ ①

B3 ③ ② ①

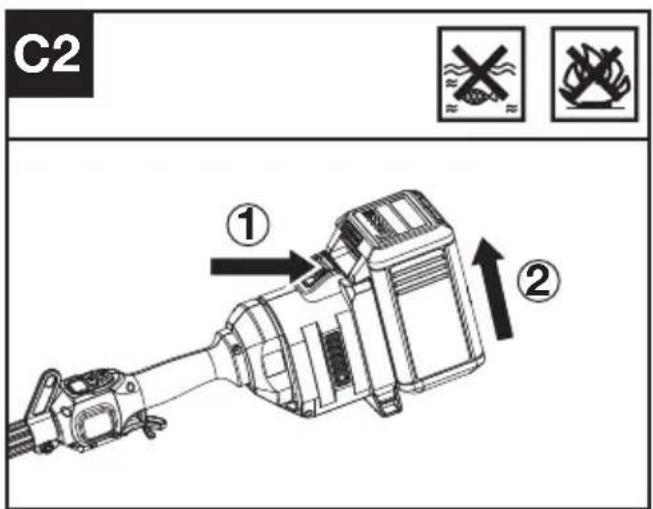

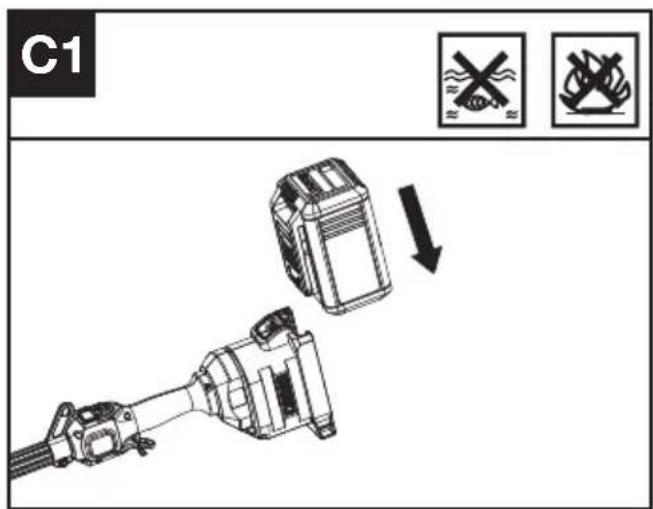

Akkuyksikön asentaminen ja irrottaminen (ks. kuvat C1 ja C2)

C1 ↓

C2 ① ②

1. Liu'uta akkuyksikkö akkulokeroon siten, että kuulet naksahduksen.
2. Vapauta akkuyksikkö työkalusta painamalla akun vapautuspainiketta.

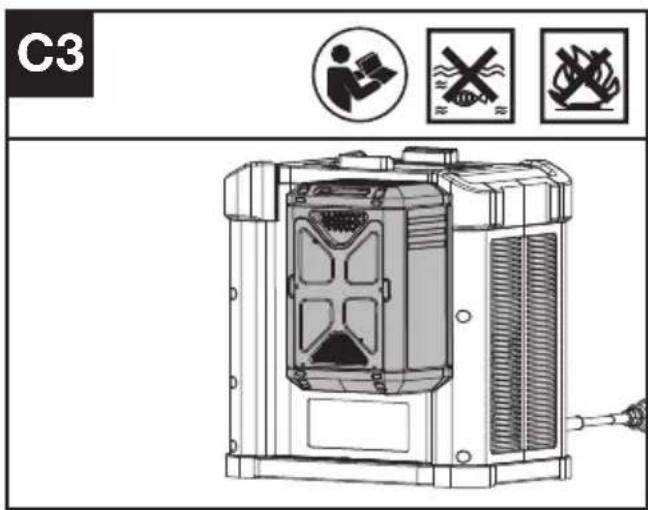

AKKUYKSIKÖN LATAAMINEN (ks. kuva C3)

C3

Li-ion-akku on suojattu syväpurkautumiselta. Kun akku on tyhjä, kone kytkeytyy pois päältä suojapiirin avulla. Jokainen akku on ladattava täyteen ennen ensimmäistä käyttökertaa.

HUOMAA: Jos tarvitset yhdistääksesi reppuakun, viittaa Battery Pack Harness -käsikirjaan.

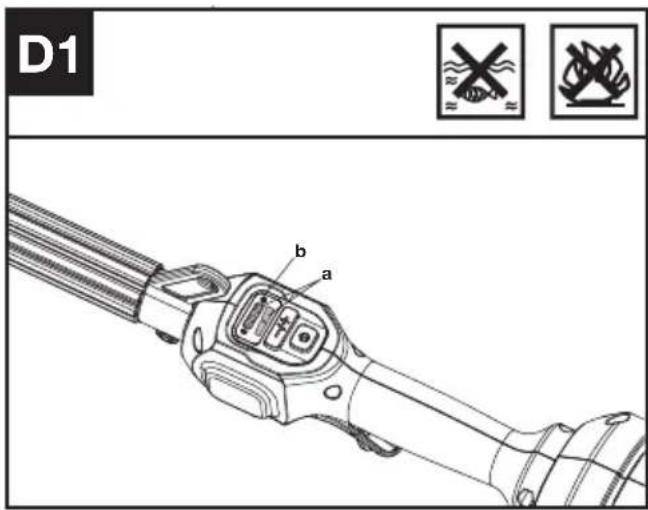

KONEEN JA AKUN TESTAUS (ks. kuva D1)

Hallintalaitteiden tarkistaminen Turvalukon vapautusvipu ja kaasuliipaisin

1. Poista akku.
2. Yritä painaa kaasukahvaa. Jos kaasukahvaa voidaan painaa ilman, että Turvalukon vapautusvipua painetaan, on turvalukon vapautusvipu viallinen. Lopeta trimmerin käyttö ja ota yhteyttä huoltoedustajaan.
3. Paina ensin turvalukon vapautusvipu alas ja sitten kaasuliipaisinta.
4. Vapauta kaasuliipaisin ja turvalukon vapautusvipu. Jos kaasuliipaisin tai turvalukon vapautusvipu jää jumiin eikä pysty palautumaan alkuperäiseen asentoonsa, lopeta trimmerin käyttö ja ota yhteyttä huoltoedustajaan.

Näytön tarkistaminen

1. Asenna akku paikalleen.
2. Paina on/off-virtakytkintä. Tuote on päällä, kun LED (a) palaa. Tuote on pois päältä, kun LED (a) ei pala.
3. Työnnä turvalukon vapautusvipu ensin eteen, käynnistä kone sitten puristamalla ja pitämällä kaasuliipaisinta. (ks. kuva E)
4. Jos varoitusvalo (b) vilkkuu, katso ota yhteyttä jälleenmyyjään.
5. Vapauta kaasuliipaisin. Kone pysähtyy lyhyen viiveen jälkeen. Jos kone jatkaa leikkaamista, irrota akku ja ota yhteys huoltoedustajaan.

D1 b a

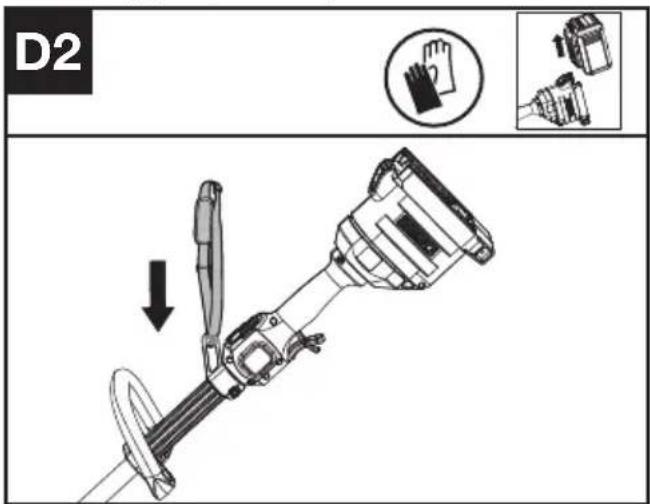

Olkahihnan asentaminen (myydään erikseen) (ks. kuva D2)

D2 ↓

1. Säädä olkahihnan pituutta niin, että karbiinihaka on noin käden leveyden verran lantiosi yläreunan alapuolella.
2. Kytke olkahihnan karbiinihaka trimmerin varressa olevaan kiinnityspisteeseen.

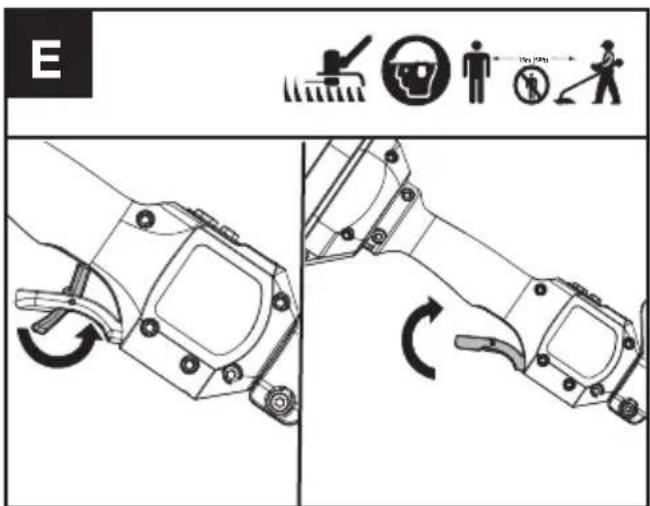

KÄYTTÖ: Käynnistäminen (ks. kuva E)

1. Paina ja pidä On/Off-virtakytkintä painettuna,

kunnes vihreä LED palaa. Vihreä LED osoittaa virran tason. Valitse tarvittaessa alempi leikkuunopeus painamalla nopeuden säätimen miinusmerkkiä (-).

1. Käynnistä kone kääntämällä kaasun lukitusvipua ja pitämällä kaasuliipaisinta pohjassa.

Nopeuden valitseminen

Valittavana on kaksi tehotasoa mallista riippuen. Säädä nopeutta +/- näppäimillä. LED-valot ilmaisevat valitun nopeustason. Mitä suurempi tehotaso, sitä nopeammin leikkuuosa voi toimia.

Suositeltava käyttöympäristön lämpötila-alue akun tyhjennystä varten on -20°C\~45°C (-4 °F\~113 °F). Latausjärjestelmälle suositeltu käyttöympäristön lämpötila-alue latauksen aikana on -5°C\~45°C(23 °F\~113 °F).

KULJETUS

Akun kuljettaminen

1. Varmista, että akku on turvallisessa kunnossa.
2. Käytä akkua kuljetettaessa ei-johtavaa pakkausta.
3. Sisältyviin litiumioniakkuihin sovelletaan vaarallisia aineita koskevaa lainsäädäntöä.
   Kuljeta akkuja vain, jos akkukotelo on vahingoittumaton. Pakkaa akut niin, että ne eivät pääse liikkumaan pakkauksessa.

HUOLTOTOIMENPITEET

VAROITUS! Poista akku aina ennen minkään huollon suorittamista.

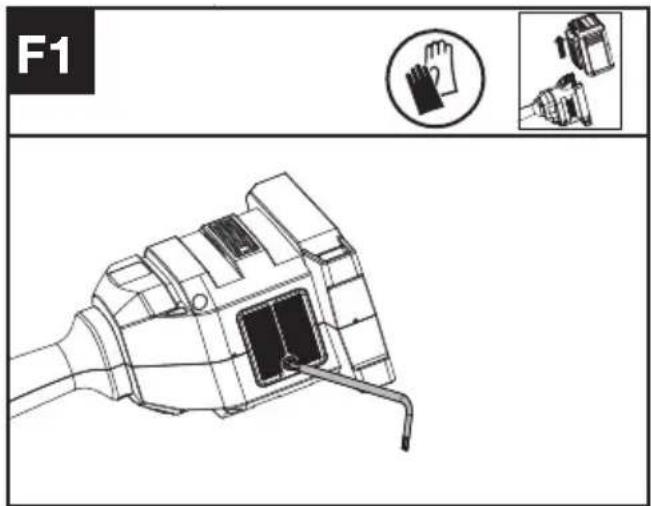

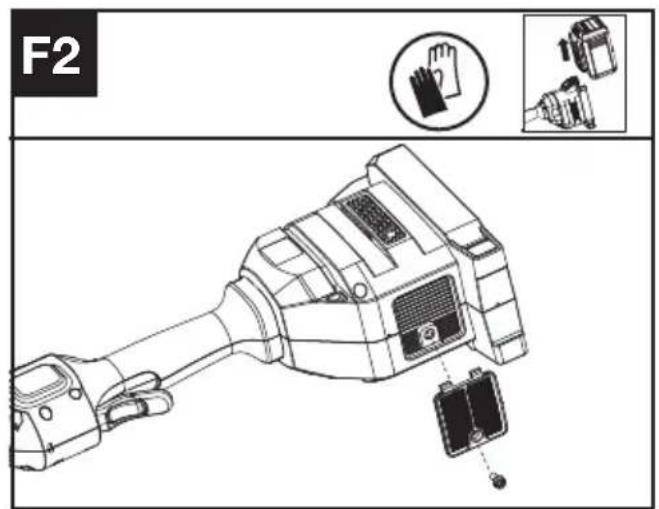

Ilmansuodattimen puhdistaminen (ks. kuvat F1, F2)

1. Puhdista ilmansuodatinta ympäröivä alue. Käytä kosteaa liinaa tai pehmeää harjaa.
2. Ruuvaa irti ja poista ilmansuodatin.
3. Pese ilmansuodatin juoksevalla vedellä lian poistamiseksi.
4. Anna ilmansuodattimen kuivua ilmassa. Asenna se sitten koteloon ruuvia kiristämällä.

F1

F2

Huoltovälit

Vaihteisto on suositeltavaa voidella ja ilmansuodatin puhdistaa 50 käyttötunnin välein perustuen todelliseen käyttöön.

PUHDISTUS

1. Älä käytä aggressiivisia pesuaineita tai liuottimia. Puhdista kone käytön jälkeen kostealla liinalla, joka on kastettu mietoon pesuaineeseen.
2. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä ja kuivalla harjalla tai liinalla.
3. Älä suihkuta vettä moottorin ja sähkökomponenttien päälle.
4. Älä käytä painepesuria koneen puhdistamiseen.

SÄILYTYS

1. Poista akkupakkaus ennen varastointia.
2. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty.
3. Säilytä akkua vain 5 °C:n (41 °F) ja 25 °C:n (77 °F) välisellä lämpötila-alueella. Älä esimerkiksi jätä akkua autoon kesäaikaan.

VIANMÄÄRITYS

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
LED-virhevalo palaa Akku on	tyhjä Lataa akku. Jos akku ei lataudu, ota yhteys huoltoedustajaan.
	Lämpötilaongelma. Käytä akkua	ympäristössä, jossa lämpötila on latauksen aikana -5 °C ~ 45 °C (23 °F ~ 113 °F) ja -20 °C ~ 45 °C (-4 °F ~ 113 °F) akun tyhjenemisen aikana.
	Muut Ota yhteyttä huoltoedustajaan.

TEKNISET TIEDOT

Tyyppi KAC104 (104 - koneen merkintä, vastaa tehopään liitännäistä)

	KAC104
Nimellisjännite	60 V — MAX ***
IP-luokitus	IPX4
Koneen paino (paljas työkalu)	2.8 kg

*** Jännite mitattu ilman kuormitusta. Aloitusakkujännite saavuttaa 60 voltin maksimin. Nimellisjännite on 54 voltia.

Tyhjäkäyntinopeus liitännäisillä

FIN	Leikkuukappale	Tyhjäkäyntinopeus	Leikkuukappale	Tyhjäkäyntinopeus
	Pole Saw Attachment 4500 / 5900 rpm		Ruohonleikkurin lisävarusteet	4500 / 5900 rpm

Suosittelemme lisävarusteiden ostamista samalta jälleenmyyjältä, jolta ostit työkalun. Katso lisätietoja lisävarusteiden pakkauksesta. Liikkeen henkilökunta voi auttaa ja neuvoa.

AKKUYKSIKÖN TEKNISET TIEDOT (VALINNAINEN)

Bluetooth-taajuusalueet 2400-2483.5 MHz
Bluetoothin suurin lähetysteho	8 dBm

YHTEENSOPIVAT LISÄVARUSTEET

Malli	Leikkuuvaruste		Malli	Leikkuuvaruste
KAC141 Suora reunaleikkuri		KAC142	Kaareva reunaleikkuri
KAC200 Pensas leikkuri		KAC360	Jatkovarsi (Käytettäväksi yhdessä KAC200:n/KAC361:n kanssa)

KAC361 Pylvässaha KAC105 Ruohotrimmeri

Huomautus: katso lisätietoja kunkin työpään ohjekirjasta.

MELUPÄÄSTÖT

Työpään liitännäiset A-painotettu ääänenpaineenkeskitaso			A-painotettu äänitehotason keskiarvo
			L_pA (dB(A)) K	pA (dB(A)) L	wA (dB(A)) K	wA (dB(A))
Suora reunaleikkuri 60 dB(A)	3 dB(A) 87.9 dB(A) 1,23 dB(A)
Ruohonleikkurin lisävarusteet	79 dB(A) 3 dB(A) 90.1 dB(A) 1.05 dB(A)
Oksasaha jatkovarrella 79 dB(A) 3 dB(A) 94.1 dB(A) 1.08 dB(A)
Pylvässaha 82 dB(A) 3 dB(A) 93,0 dB(A) 1.49 dB(A)
Ruohotrimmeri	85 dB(A) 3 dB(A) 94.0 dB(A) 1.17 dB(A)

Käytä kuulosuojaimia.

TÄRINÄTASOT

Tärinän kokonaisarvot (triaksivektorisumma) määritetään standardin EN 62841 mukaisesti:

Tärinäpäästöarvo:

Työpään liitännäiset	a_h(m/s^2)	Epävarmuus K (m/s2)
Suora reunaleikkuri	0,78 m/s2	1.5m/s2
Ruohonleikkurin lisävarusteet	0,93 m/s2	1.5m/s2
Oksasaha jatkovarrella	1.30 m/s2	1.5m/s2
Pylvässaha	1.87 m/s2	1.5m/s2
Ruohotrimmeri	2,36 m/s2	1.5m/s2

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu vakiotestausmenetelmän mukaisesti, ja niitä voidaan käyttää yhden työkalun vertaamiseen toiseen.

Ilmoitettua tärinän kokonaisarvoa ja ilmoitettua melupäästöarvoa voidaan käyttää myös altistumisen alustavassa arvioinnissa.

VAROITUS: Työkalun käytön aikana todelliset värähtely- ja melupäästöt voivat poiketa ilmoitetusta arvosta riippuen siitä, miten työkalua käytetään, erityisesti siitä, millaista työkappaletta käsitellään, esimerkiksi

seuraavissa esimerkeissä ja muissa työkalun käytön muunnelmissa:

Kuinka työkalua käytetään ja mitä materiaaleja työstetään tai porataan.

Onko työkalu hyvässä kunnossa ja hyvin huollettu.

Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia.

Kahvojen otteen pitävyys, käytetäänkö työkalussa tärinää estäviä lisävarusteita.

Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien

tärinäsyndrooman, jos käyttöä ei säädellä riittävästi.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset

käyttöolosuhteet, mukaan lukien aika, jona työkalu on kytketty pois päältä ja kun se käy joutokäynnillä.

Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti.

Tärinälle altistumisriskin vähentäminen.

Käytä AINA teräviä talttoja, poria ja teriä.

Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa).

Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet.

FIN

Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle.

YMPÄRISTÖNSUOJELU

Elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Toimita elektroniikkaromu asianmukaisiin

keräyspisteisiin. Kysy kierrätysohjeita paikallisviranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Ilmoita, että tuote,

Selostus Tehopää

Type KAC104 (104 - koneen merkintä, vastaa tehopään liitännäistä)

Toiminto käytetään monien liitännäisten kanssa

Täyttää seuraavat direktiivit; tätä osittain valmistettua konetta ei saa ottaa käyttöön ennen kuin lopullinen kone, johon se on tarkoitus asentaa, on todettu olevan yhdenmukainen konedirektiivin säännösten kanssa. Katso yksityiskohtainen lopullisen koneen vaatimustenmukaisuusvakuutus, jossa on tämän käyttöohjeen liitteissä luetellut työpäiden liitännäiset: 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)2015/863, 2000/14/EC ja sen lisäys 2005/88/EC

Yhdenmukaiset standardit,

EN 62841-1, EN IEC 55014-1, EN IEC 55014-2, EN ISO 3744, EN IEC 63000

Henkilö valtuutettu laatimaan tekninen tiedosto,

Nimi Marcel Filz

Osoite Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M a

2024/3/22

Allen Ding

Apulais Pääinsinööri, testaus ja sertifiointi

Positec Technology (China) Co., Ltd.
