BRUKSANVISNING KAC104 KRESS

Montering och drift....222

Transport....225

Underhåll....225

Rengöring....225

Förvaring....225

Felsökning....226

Tekniska data....226

Miljöskydd....228

Deklaration om överensstämmelse....228

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

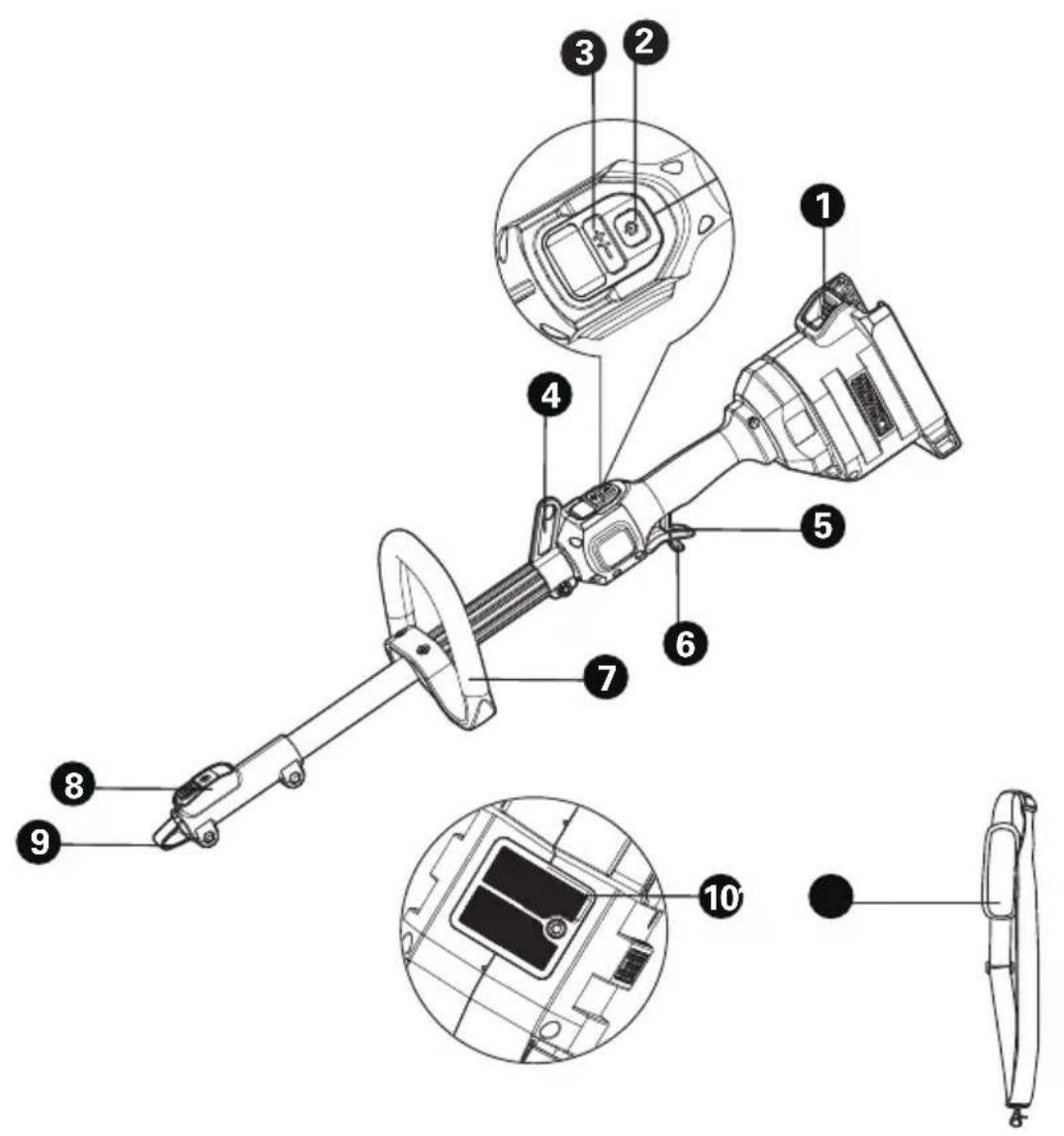

DRIFT INSTRUKTIONER

ultiverktygets klipphuvud fungerar med följande tillbehör: grästrimmer, rak kantskärare, krökt kantskärare, häcktrimmer, stångsåg osv. Det finns ett förlängningsskaft som möjliggör längre räckvidd för vissa tillämpningar.

SV

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som

följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSOMRÅDET
a) Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
b) Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELSÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.

c) Använd inte maskinen i regn eller under våta förhållanden. Detta kan öka risken för elektriska stötar. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.Håll batterianslutningen fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.

d) Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd

då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET
a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.
a) Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och mäste repareras.
c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetstgärder reducerar risken för att du startar verktyget oavsiktligt.

4. KORREKT ANVÄNDNING OCH HANTERING AV ELVERKTYG

d) Förvara verktyget som inte används utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.
e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.
f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.
c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.
e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.
f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130 °C kan orsaka explosioner.
g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller

laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

6. UNDERHÅLL

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.
b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

YTTERLIGARE SÄKERHETS-VARNINGAR FÖR KRAFTHU-VUD:

a) Detta batteridrivna krafthuvud med flera funktioner är avsett för att driva godkända tillsatser för arbetshuvudet som listas i bruksanvisningen. Använd aldrig enheten för andra syften.
b) WARNING: När elektriska trädgårdsapparater används skall allt i grundläggande försiktighetsåtgärder följas för att minska risken för brand, elektriska stötar och personskador.
c) WARNING: Läs igenom bruksanvisningen för hela maskinen med tillsatserna för arbetshuvudet installerade och denna bruksanvisning innan användning. Underlåtenhet att följa varningarna och instruktionerna kan leda till allvarliga skador.
d) Använd endast de tillsatser till arbetshuvudet, batteripaket och laddare som listas i denna manual, i annat fall kan allvarliga skador, brand och elektriska stötar uppstå.
e) Använd rätt apparat - använd inte apparater för några andra jobb än vad de är avsedda för. Beroende på arbetsbehov, installera lämpliga tillsatser på arbetshuvudet enligt instruktionerna. Efter att korrekt installation bekräftats kan arbetet börja.

f) Tvinga inte apparaten - den utför arbetet bättre och med mindre risk för skador vid den hastighet som den designats för.
g) Sträck dig inte - håll alltid rätt fotfäste och balans.
h) Håll åskådare, särskilt barn borta från arbetsområdet.
i) Undvik farliga miljöer - använd inte apparater på fuktiga och våta platser.
j) Håll verktyget i de isolerade greppytorna, eftersom verktyg kan komma i kontakt med dolda ledningar. Verktyg som kommer i kontakt med en strömförande ledning kan göra exponerade metalldelar hos verktyget strömförande och kan ge operatören en elektrisk stöt.
k) Använd ögonskydd. Ytterligare skyddsutrustning för hörsel, huvud, ben och fötter rekommenderas. Adekvat skyddsutrustning minskar personskador från flygande skräp eller oavsiktlig kontakt med verktyget.
I) Ha alltid rätt fotfäste och använd endast verktyg när du står på fast, säker och plan yta. Hala eller instabila ytor kan orsaka tappad balans eller kontroll över verktyget.
m) Klä dig korrekt - Använd inte lösa kläder eller

smycken. De kan fastna i rörliga delar. Användning av gummihandskar och solida skor rekommenderas vid arbete utomhus. Använd skyddande härtäckning för att täcka långt hår

n) Följ alla instruktioner när fastnat material tas bort, verktyg förvaras eller ges service. Se till att omkopplaren är avstängd och att batteripaketet är borttaget.
o) Använd robusta arbetsbyxor.
p) Var uppmärksam - titta på vad du gör. Använd vanligt sunt förnuft. Använd inte apparaten när du är trött, sjuk eller onykter.
q) Förvara apparater som inte används inomhus - när apparaten inte använd skall den förvaras inomhus på en torr plats högt upp med batteripaketet borttaget, utom räckhåll för barn.
r) Sköt om apparaten - håll apparaten ren för bästa prestanda för att minska risken för skador. Följ instruktionerna för smörjning och byte av tillbehör. Håll handtagen torra, rena och fria från olja och fett.
s) Kontrollera om det finns skadade delar- Innan vidare användning av apparaten skall ett skydd eller andra delar som är skadade noga kontrolleras och avgöras om den fungerar korrekt och utför dess avsedda funktion. Kontrollera om rörliga delar är felriktade eller bindande, att delar går sönder och att andra förhållanden kan påverka elverktygens funktion. Ett skydd eller annan del som är skadad skall repareras korrekt eller bytas av ett auktoriserat servicecenter såvida inte annat indikeras i denna manual.
t) Ladda inte batteripaket i regn eller på våta platser.
u) Ta bort eller koppla ifrån batteripaket innan service, rengöring eller borttagning av material från apparaten. Tvätta inte med slang, undvik att vatten kommer in i motom och elektriska anslutningar.
v) Öppna inte batteriet. Risk för kortslutning.
w) Skydda batteriet mot hetta, d.v.s även mot kontinuerligt solstrålning och brand. Det finns risk för explosion.
x) Vid skada och felaktig användning av batteriet kan ångor utstrålas. Sök frisk luft och sök medicinsk hjälp vid besvär. Ångor kan irritera andningssystemet.
y) När batteriet är defekt kan vätska komma ut och komma i kontakt med omgivande komponenter. Kontrollera alla komponenter det kan gälla. Rengör sådana komponenter eller byt ut dem om så krävs

SPARA DESSA INSTRUKTIONER!

YTTERLIGARE SPECIFIKA SÄKERHETSREGLER KAN HITTAS I DEN MEDFÖL-JANDE BRUKSANVISNIN-GEN

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte används.
j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.
s) Varning! Använd inte icke-uppladdningsbara batterier.

BRUKSANVISNINGSKRAV FÖR BATTERIPRODUKT

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:

(1) Enheten får inte orsaka skadlig störning och
(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.

b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.

c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan utrustningen och mottagaren.
• Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radioeller TV-tekniker för att få hjälp.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen.
	Använd skyddsglasögon
	Använd hörselskydd
	Använd skyddsmask mot damm
	Använd skyddshandskar
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
Li-lon

	Får ej brännas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO- systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Uttjänta elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsríd.

MONTERING OCH DRIFT

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

FÖRE DRIFT:

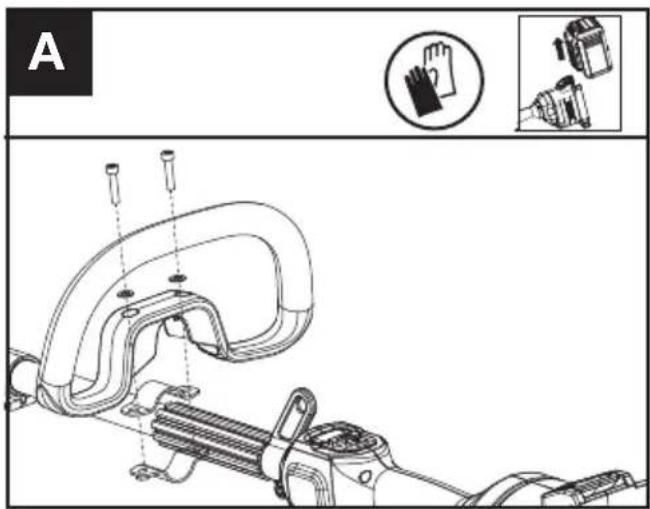

Montering av främre handtag (Se Figur A)

1. Fäst det främre handtaget och nedre klämman på skaftet.
2. Placera bulten genom hålen.
3. Spänn fast det främre handtaget.

A

WARNING: Justera det främre handtaget efter eget önskemål för att se till att din

främre arm är rak under arbetet.

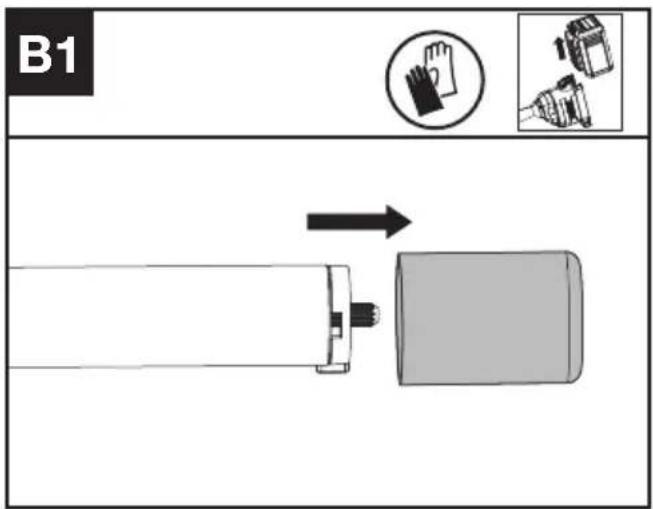

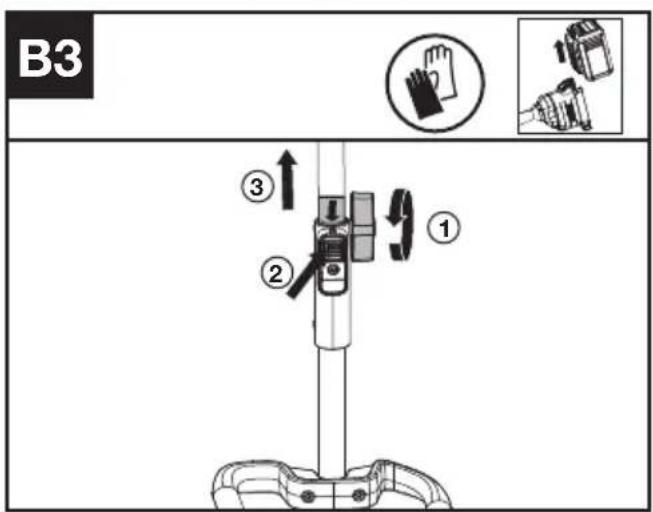

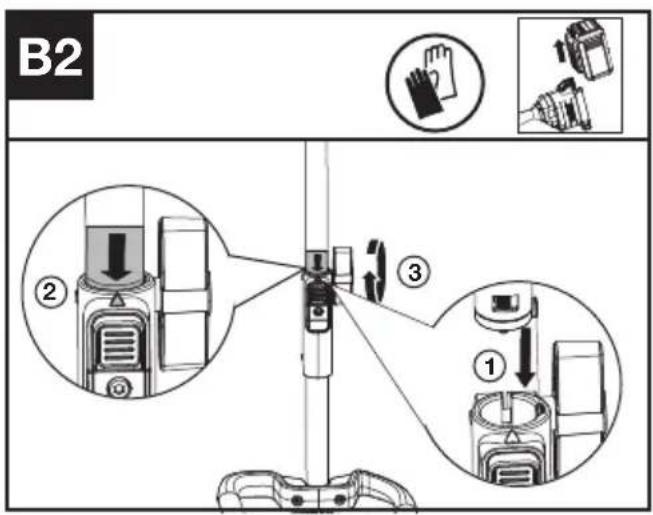

Montering och demontering av tillsatsen. (Se Figur B1, B2, B3)

1. Avlägsna skyddslocket från tillbehörsskaftets ände.
2. För att montera, rikta in triangelsymbolen på knappen mot piletiketten på tillbehörsskaftet.
3. Tryck samman skaften tills du hör ett "klickljud".

Piletikettens kant ska vara nära skaftkopplingens hölje.

1. Slutför monteringen genom att spänna vredet medurs.
2. För att demontera, lossa på vredet, vrid moturs, tryck på släppknappen och dra isär skaften. Sätt tillbaka skyddslocket på tillbehörsskaftet för att se till att damm och skräp inte tränger in i skaftet.

B1

B2 ② ③ ①

B3 ③ ② ①

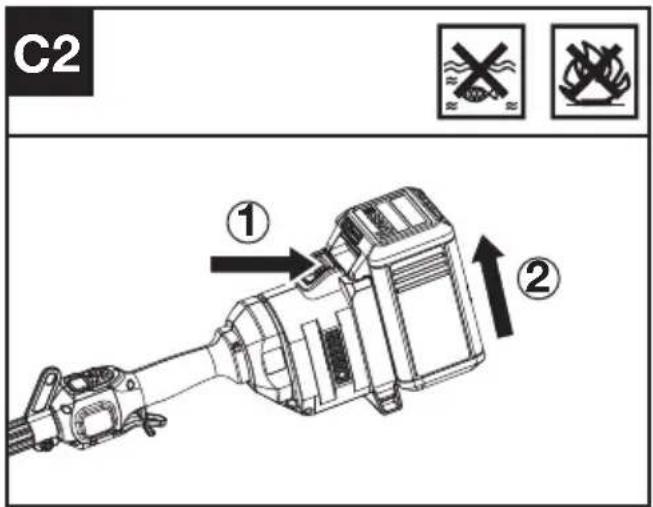

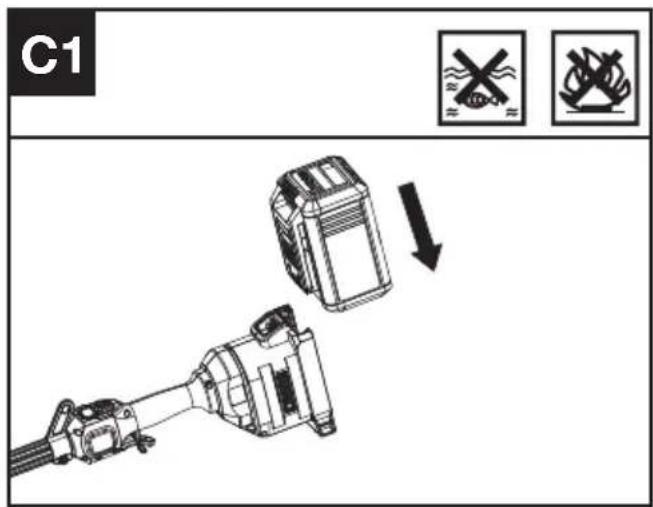

Ta Bort Eller Sätta I Batteriet (Se Figur C1, C2)

C1 ↓

C2 ① ②

1. Skjut in batteriet i batterifacket.
2. Tryck på batteriets spärrhake och ta bort batteriet från borrmaskinen.

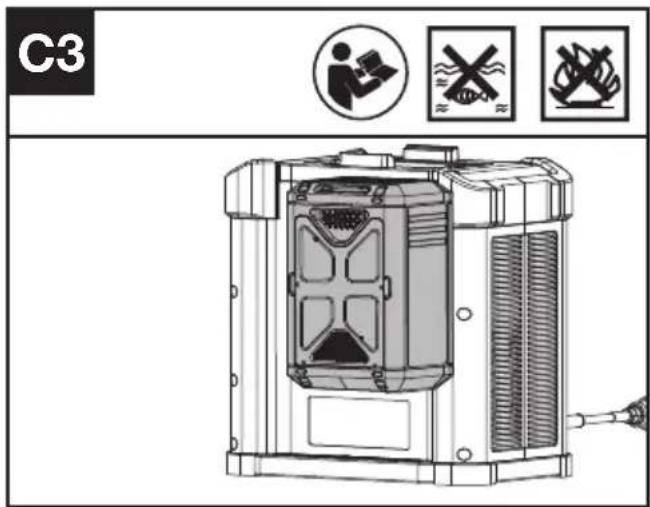

LADDNING AV BATTERIPAKETET (SE FIGUR C3)

C3

Litiumjonbatteriet har skydd mot djup urladdning. När batteriet är tomt stängs enheten av med hjälp av en skyddskrets.

OBS: Om du behöver ansluta ryggsäckens batteri,

vänligen hänvisa till manualen för Battery Pack Harness

TESTA MASKINEN OCH BATTERIET (Se Figur D1)

Inspektera kontrollerna Säkerhetslåsspak och gasutlösare

1. Ta bort batteriet.
2. Försök trycka på gasreglaget. Om gasreglaget kan tryckas ner utan att trycka på säkerhetsspärren är säkerhetsspärren defekt. Sluta använda trimmern och kontakta serviceagenten.
3. Tryck först ner säkerhetsspärren och tryck sedan på gasreglaget.
4. Släpp gasutlösaren och säkerhetslässpaken. Om gasutlösaren eller säkerhetslässpaken sitter fast och inte kan fjädra tillbaka till sin ursprungliga position, sluta använda trimmern och kontakta serviceagenten.

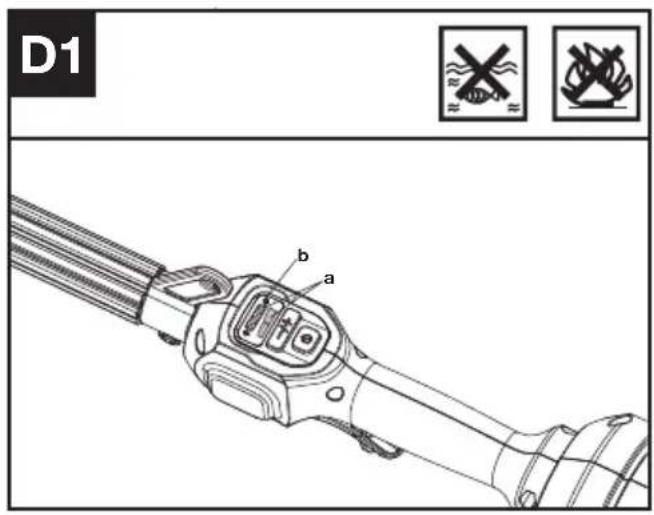

Kontrollera displayen

1. Sätt i batteriet.
2. Tryck på av/på-knappen. Produkten är på när LED-lampan (a) lyser. Produkten är av när LED-lampan (a) är släckt.
3. Tryck först säkerhetslåsets avstängningsspak framåt, kläm sedan och håll in utlösaren för att starta maskinen. (Se Figur. E)
4. Om varningsindikatorn (b) blinkar, kontakta din återförsäljare för lösningar.
5. Släpp gasreglaget. Maskinen stannar efter en kort fördröjning. Om maskinen fortsätter att skära, ta bort batteriet och kontakta serviceagenten.

D1 b a

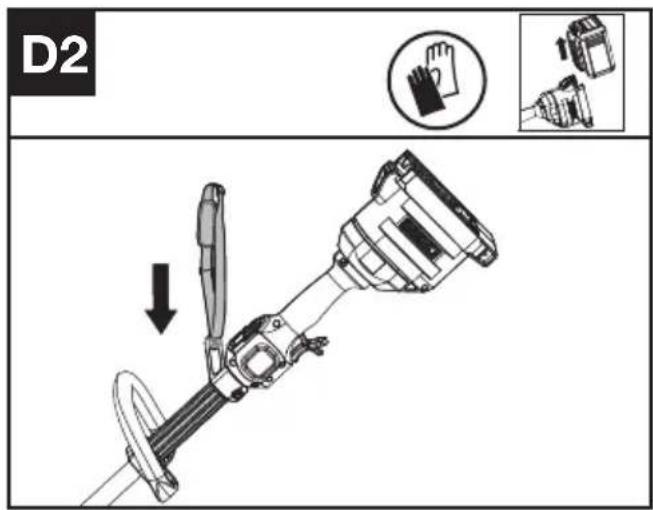

Montering av axelremmen (Säljs separat) (Se Figur D2)

D2

1. Justera längden på axelremmen.
2. Anslut karbinhaken till axelremmen som tillbehör på monteringspunkten på trimmerns skaft.

DRIFT:

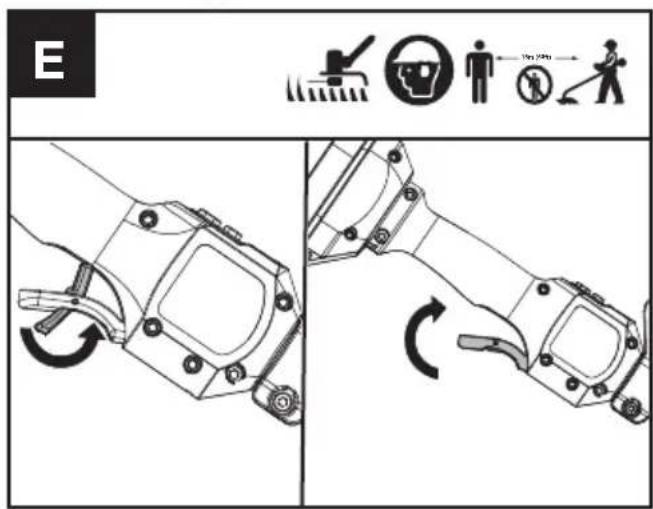

Startar (Se Figur E)

E 100mm

1. Håll och tryck På/Av-knappen tills den gröna lysdioden tänds. Den gröna lysdioden visar effektnivån. Tryck på minustecknet (-) på hastighetskontrollen för att välja en lägre skärhastighet om det behövs.
2. Tryck först fram säkerhetslässpak, krama sedan och håll in gasreglage för att starta maskinen.

Välja hastighet

2 effektnivåer kan väljas beroende på tillämpning. Använd +/- för att styra hastigheten. Lysdioderna anger den valda hastighetsnivån. Ju högre effektnivå, desto snabbare kan trimmerns redskap köras.

För batteriverktyg

Verktyget och batteriet bör användas och förvaras i -20°C\~45°C (-4°F\~113°F). Den rekommenderade omgivningstemperaturen för

laddningssystem vid laddning är -5°C\~45°C (23°F\~113°F).

TRANSPORT

Transportera batteriet

1. Se till att batteriet är i ett säkert skick.
2. Använd icke-ledande förpackning när du transporterar batteriet.
3. De inneslutna Li-lon-batterierna omfattas av lagstiftningen för krav om farligt gods. Transportera endast batterier när batterihöljet är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig i förpackningen.

UNDERHÅLL

WARNING! Ta alltid bort batteriet innan du utför något underhåll.

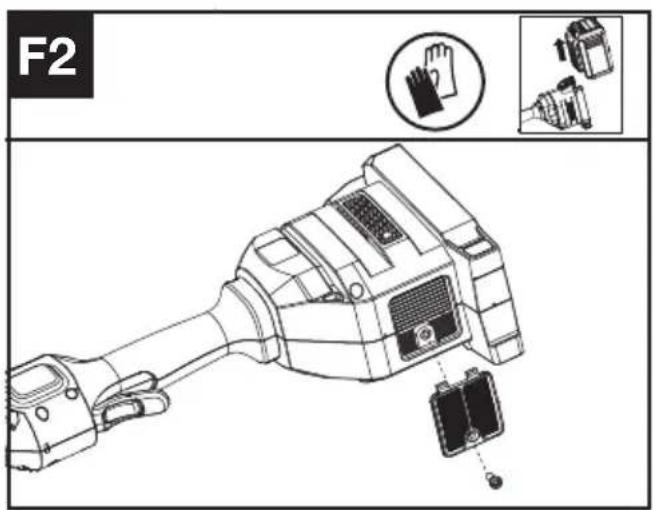

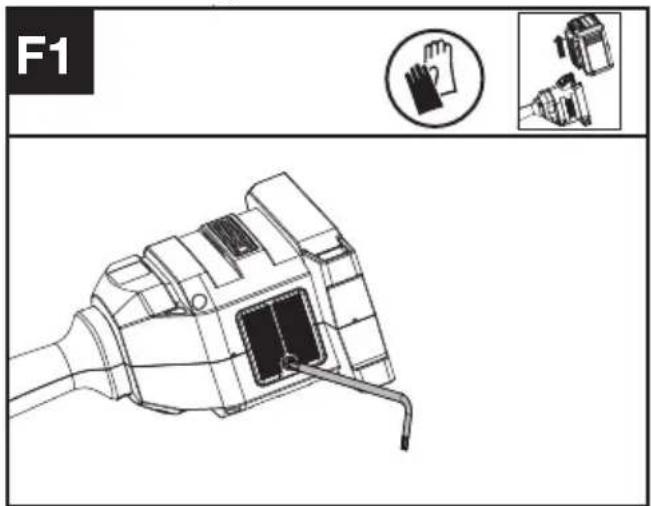

Rengöra luftfiltret (se Figur F1, F2)

1. Rengör området runt luftfiltret. Använd en fuktig trasa eller mjuk borste.
2. Skruva loss och plocka bort luftfiltret.
3. Tvätta luftfiltret med rinnande vatten för att få bort smutsen.
4. Låt luftfiltret torka i luften. Och installera det sedan i huset genom att dra åt skruven.

F1

F2

Underhållsintervaller

1. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktad trasa doppad i neutralt rengöringsmedel.
2. Håll uttaget fritt från främmande föremål och rengör med en mjuk och torr borste eller trasa.
3. Spreja inte vatten på motorn eller elektriska komponenter.
4. Använd inte vatten med tryck för att rengöra maskinen.

FÖRVARING

1. Ta ur batteripaketet innan förvaring.
2. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.
3. Förvara batteriet endast inom ett temperaturområde på mellan 5 °C (41°F) och 25 °C (77°F). Som ett exempel, ska batteriet inte lämnas kvar i bilen sommartid.

FELSÖKNING

Problem Möjliga orsaker Korrigerande åtgärder
Lysdioden är tänd vid fel Batteriet är urladdat Byt ut batteriet.		Om batteriet inte laddar,kontakta din serviceagent.
		Problem med temperaturen. Använd batteriet i miljöer där temperaturenligger mellan -5 °C och 45 °C (23°F till113°F) för laddning; -20 °C till 45 °C (-4°Ftill 113°F) för urladdning.
		Andra Kontakta din serviceagent.

TEKNISKA DATA

Typ: KAC104 (104-beteckning för maskin, representerar tillbehör för krafthuvudet)

	KAC104
Spänning	60 V — MAX ***
Skyddsgrad	IPX4
Maskinens vikt (Naken verktyg)	2.8 kg

*** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 60 volt. Nominell spänning är 54 volt.

UTAN BELASTNING MED TILLBEHÖR

Skärtillbehör Obelastad	hastighet	Skärtillbehör Obelastad	hastighet
Trimmertillbehör 4500 / 5900 rpm	Tillbehör för kapning av buskar 4500 / 5900 rpm

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet Laddning Amperage
KAC804	4.0 Ah	KAC840	30 A
KAC810(Med ryggsele)	11.0 Ah

Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd.

TEKNISKA DATA FÖR BATTERI (TILLVAL)

Frekvensband för Bluetooth	2400-2483.5 MHz
Maximal sändareffekt för Bluetooth	8 dBm

Modell	Skärtillbehör	Modell	Skärtillbehör
KAC141	Rakt kantskärartillbehör	KAC142	Krökt kantskärartillbehör
KAC200	Häcksaxtillbehör	KAC360	Förlängningsskaft(Används med KAC200/KAC361)
KAC361	Stångsågstillbehör KAC105	Trimmertillbehör

Obs: se bruksanvisningen för varje jobbrubrik för detaljer.

BULLERINFORMATION

Tillsatser till arbetshuvud En viktad medelnivå för ljudtryck En viktad medelnivå för ljudeffekt
	L_pA (dB(A)) K	pA (dB(A)) L	wA (dB(A)) K	wA (dB(A))
Rakt kantskärartillbehör 60 dB(A) 3 dB(A) 87.9 dB(A) 1,23 dB(A)
Tillbehör för kapning av buskar	79 dB(A) 3 dB(A) 9	0.1 dB(A) 1.05 dB(A)
Stångsåg med förlängningsskaft	79 dB(A) 3 dB(A) 9	4.1 dB(A) 1.08 dB(A)
Stångsågstillbehör 82 dB(A) 3 dB(A) 93,0 dB(A) 1.49 dB(A)
Trimmertillbehör 85 dB(A) 3 dB(A) 94.0 dB(A) 1.17 dB(A)

Använd hörselskydd

VIBRATIONSINFORMATION

Totala vibrationsvärden (triaxvektorsumma) fastställda enligt EN 62841: Vibrationsemissionsvärde:

Tillsatser till arbetshuvud a	_h(m/s^2) Osäkerhet K (m/s	2)
Rakt kantskärartillbehör	0,78 m/s2	1.5m/s2
Tillbehör för kapning av buskar	0,93 m/s2	1.5m/s2
Stångsåg med förlängningsskaft	1.30 m/s2	1.5m/s2
Stångsågstillbehör	1.87 m/s2	1.5m/s2
Trimmertillbehör	2,36 m/s2	1.5m/s2

Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning.

VARNING: Vibrations- och bullervärden vid den faktiska användningen av elverktyget kan skilja sig från det deklarerade värdet beroende på hur verktyget används och särskilt vilket slags arbetstycke som

bearbetas, beroende på följande exempel och andra variationer på hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

VARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när

det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det

finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Klipphuvud

Typ KAC104 (104-beteckning för maskin, representerar tillbehör för krafthuvudet)

Funktion Använd med flera tillsatser

Uppfyller följande direktiv, denna delvis kompletta maskin får inte användas innan den slutliga maskinen som skall användas har deklarerats uppfylla bestämmelserna i maskindirektivet. Se detaljerade deklarationen om uppfyllelse för den slutliga maskinen med tillsatser för arbetshuvudet som listas i denna bruksanvisning har installerats:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC ändrad av 2005/88/EC

Standarder överensstämmer med,

EN 62841-1, EN IEC 55014-1, EN IEC 55014-2, EN

ISO 3744, EN IEC 63000

Personen som godkänts att sammanställa den tekniska filen

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2024/3/22

Allen Ding

Vice chefsingenjör, tester och certifiering Positec Technology (China) Co., Ltd.
