BRUKSANVISNING KC110.9 KRESS

(Afprøvningsorgan 0905)

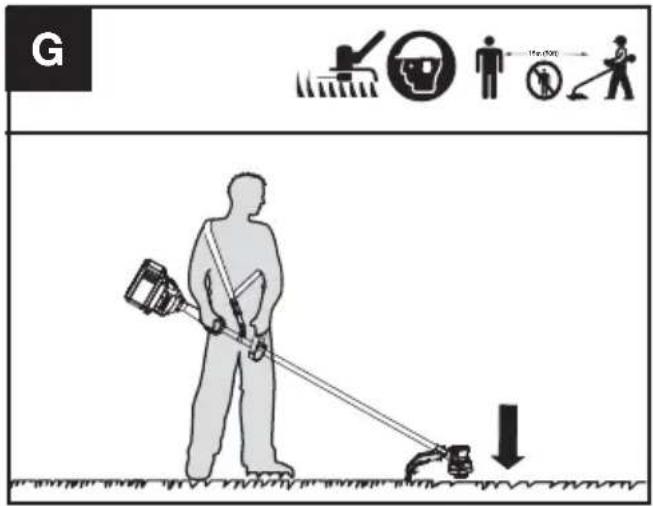

Föringssystem for støtlinje (se Fig. G)

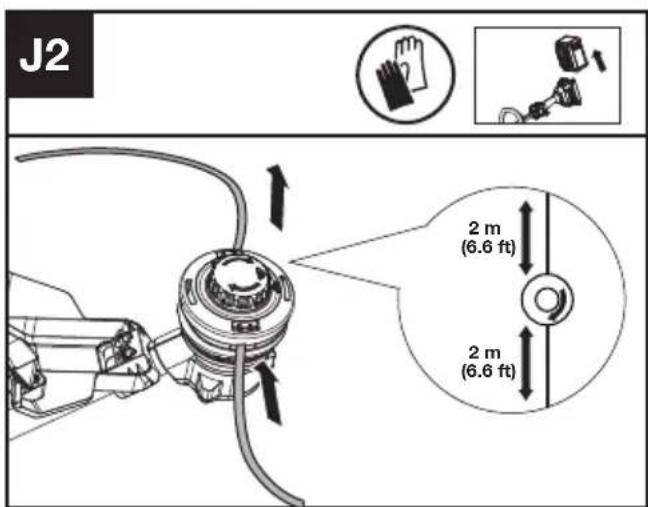

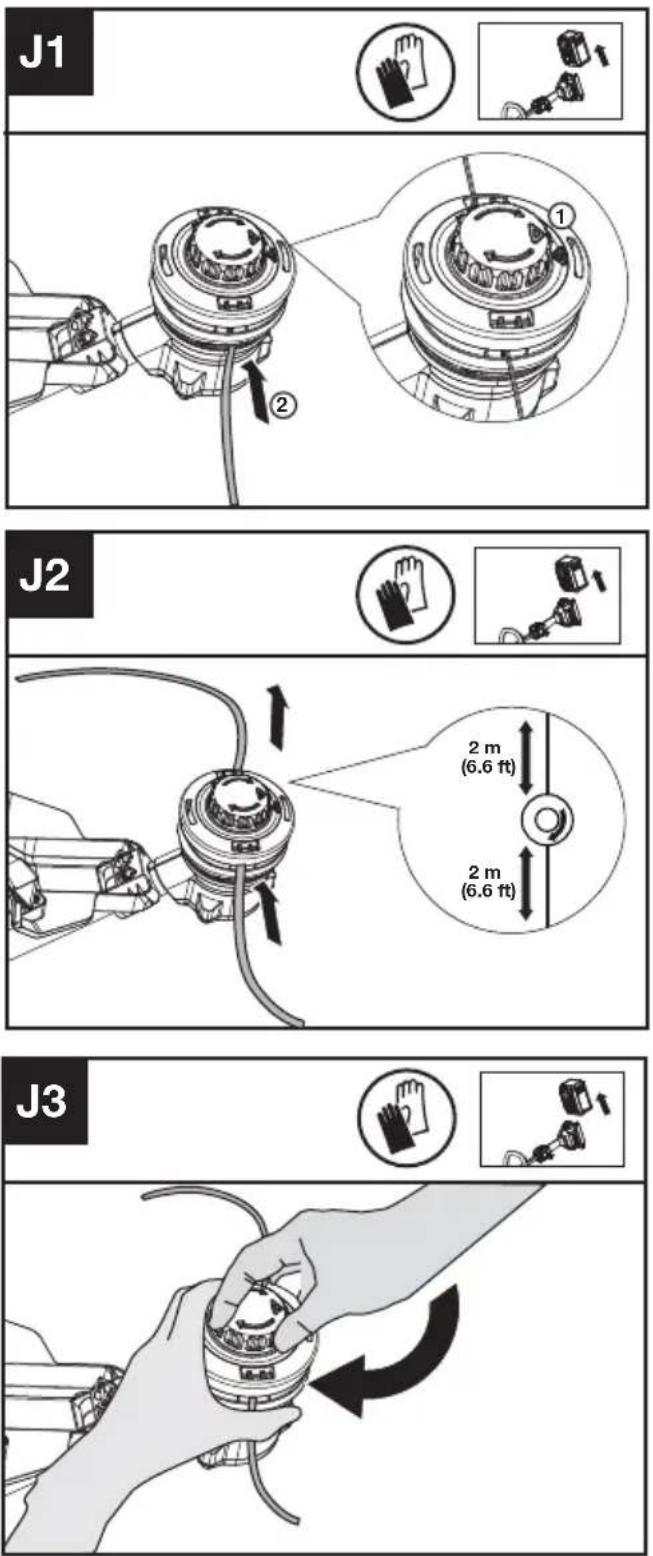

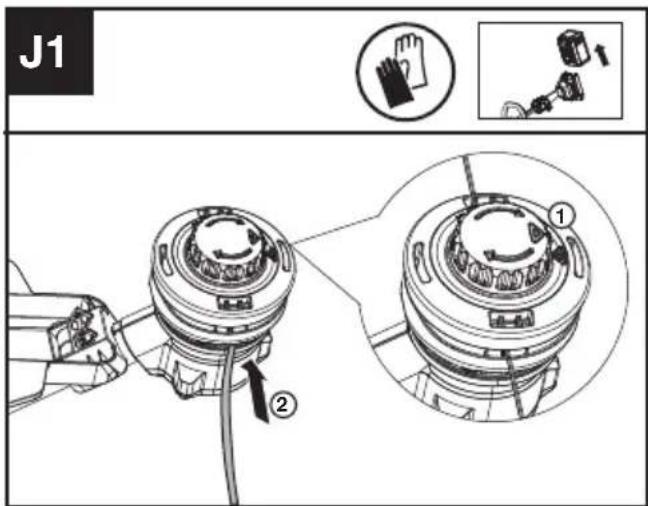

Sving av trimmerlinjen (se Fig. J1, J2, J3)

1. Roter spoledekselet for å få to trekantikoner på linje. (se Fig. J1)

J1 ① ②

J2 2 m (6.6 ft) 2 m (6.6 ft)

Montering och drift....281

Deklaration om överensstämmelse....288

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

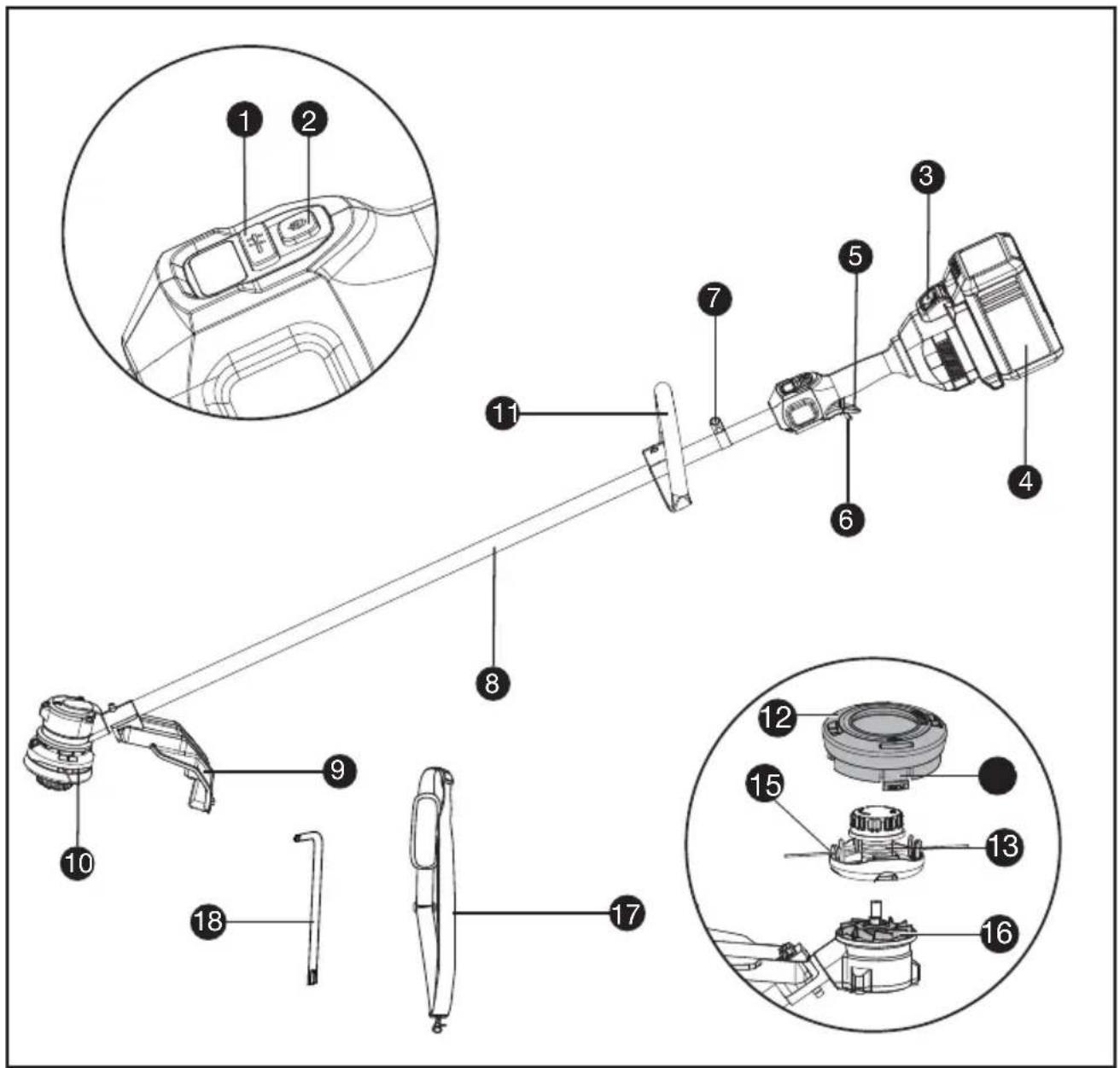

DRIFT INSTRUKTIONER

Maskinen är avsedd för att klippa gräs och högt ogräs som man inte kommer åt med en gräsklippare. Maskinen används även på sluttningar som inte lämpar sig för gräsklippning.

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

BRUKSANVISNING I ORIGI- NAL SÄKERHETSFÖRESKRIFTER SÄKERHETSVARNINGAR GENERELLA SÄKERHETS- VARNINGAR FÖR ELVERK- TYG

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som

följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSOMRÅDET
a) Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
b) Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
2) ELSÄKERHET
a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.
c) Använd inte maskinen i regn eller under våta förhållanden. Detta kan öka risken för elektriska stötar. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.Håll batterianslutningen fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.
d) Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig

förlängningssladd för utomhusbruk används minskar risken för elstöt.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.
3) PERSONLIG SÄKERHET
a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt här kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.
4. KORREKT ANVÄNDNING OCH HANTERING AV ELVERKTYG
a) Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.
Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.
3) PERSONLIG SÄKERHET
a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt här kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
(h) Lat inite fortogenhet, tack vare frexvent andanding av verkyget, lura dig att kanna dig for tryg med det och därmed ignorer sakerhestorreskritterna. En vardislos handling kan orsaka alivaring skada inom loppet av en sekund.
4. KORREKT ANVÄNDNING OCH HANTERING AV ELVERKTYG
a) Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.

c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.

e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.

f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.
c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.
e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller

skada.

f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130 °C kan orsaka explosioner.
g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

6. UNDERHÅLL

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.
b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

SÄKERHETSVARNINGAR FÖR RÖJSAX OCH RÖJSÅG

a) Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag. Detta minskar risken att bli träffad av blixten.
b) Inspektera noggrant området för att upptäcka vilda djur och växter där maskinen ska användas. Vilda djur och växter kan komma till skada av maskinen under drift.
c) Inspektera noggrant det område där apparaten ska användas och plocka bort alla stenar, pinnar, kablar, ben och andra främmande föremål. Kastade föremål kan orsaka personskador.
d) Innan maskinen tas i bruk ska skäraren, bladet och enheten alltid inspekteras visuellt för att upptäcka eventuella skador. Skadade delar ökar risken för personskador.
e) Följ instruktionerna för byte av tillbehör. Otilräckligt fastspända blad som fästs med muttrar eller bultar kan antingen skada bladet eller leda till att det lossnar.
f) Bladets nominella rotationshastighet ska vara minst lika med den maximala rotationshastigheten markerad på maskinen. Blad som går snabbare än deras nominella rotationshastighet kan brista och lossna.
g) Använd ögon-, öron-, huvud- och handskydd. Skyddsutrustning som uppfyller kraven minskar personskador från flygande skräp eller oavsiktlig kontakt med skärlinan eller bladet.
h) Bär alltid skyddsskor när du använder maskinen. Använd inte maskinen när du är barfota eller använder öppna sandaler. Detta minskar risken för skador på fötterna vid kontakt med en rörlig skärare, lina eller ett blad.
i) Bär alltid långbyxor när du använder maskinen. Blottad hud ökar sannolikheten för skador från utkastade föremål.

j) Håll personer borta när du använder maskinen. Utkastat skräp kan resultera i allvarliga personskador.
k) Använd maskinen med båda händerna. Genom att hålla i maskinen med båda händerna undviker du att tappar kontrollen.
I) Håll maskinen endast i de isolerade gripytorna, eftersom lina eller blad kan komma i kontakt med dolda kablar. Lina eller blad som kommer i kontakt med en strömförande kabel kan exponera maskinens strömförande metalldelar och ge användaren en elektrisk stöt.
m) Ha alltid rätt fotfäste och använd endast maskinen när du står på marken. Hala eller instabila ytor kan orsaka tappad balans eller kontroll över maskinen.
n) Använd inte maskinen i alltför branta sluttningar. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada.
o) När arbete utförs i sluttningar, var alltid säker på ditt fotfäste, arbeta alltid tvärs över sluttningar, aldrig upp eller ner och iaktta extrem försiktighet när du byter riktning. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada.
p) Håll alla delar av kroppen borta från skäraren, linan eller bladet när maskinen är i drift. Innan du startar maskinen, se till att skäraren, linan eller bladet inte är i kontakt med något. Ett ögonblick av ouppmärksamhet vid användning av maskinen kan leda till allvarliga personskador.
q) Använd inte maskinen över midjehöjd. Detta hjälper till att förhindra oavsiktlig kontakt med skärare eller blad och möjliggör bättre kontroll över maskinen i oväntade situationer.
r) När du trimmar buskar eller unga träd som är under belastning, var uppmärksam på kast bakåt. När belastningen i träfibrerna släpps kan busken eller det unga trädet träffa operatören och/eller kasta maskinen utom kontroll.
s) laktta extremt försiktighet när du skär buskar och unga träd. Det smala materialet kan fångas upp av bladet och piskas ut mot dig eller få dig ur balans.
t) Behåll kontrollen över maskinen och rör inte vid skärare, linor eller blad och andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador från rörliga delar.
u) Maskinen ska bäras avstängd och bort från kroppen. Korrekt hantering av maskinen minskar sannolikheten för oavsiktlig kontakt med en rörlig skärare, lina eller ett blad.
v) Vid transport eller förvaring av maskinen ska skyddet alltid sitta på metallbladen. Korrekt hantering av maskinen minskar sannolikheten för oavsiktlig kontakt med bladet.
w) Endast skärare, linor, skärhuvud och blad som angivits av tillverkaren ska användas. Felaktiga reservdelar kan öka risken för att

något går sönder och för skador.

x) När du rensar material som fastnat eller servar maskinen ska du se till att maskinens strömbrytare är av och att batteripaketet är borttaget. Oavsiktlig start av maskinen när du rensar faststucket material eller servar maskinen kan resultera i allvarliga personskador.

ORSAKER TILL KNIVKAST OCH RELATERADE VARNINGAR

Knivkast är en plötslig sidleds-, framåt- eller bakåtrörelse hos maskinen, som kan uppstå när kniven fastnar i ett föremål som en gren eller en stam. Den kan vara våldsamt nog att göra att maskinen och/eller operatören drivs åt vilket håll som helst och eventuellt förlora kontrollen över maskinen.

Knivkast och relaterade faror kan undvikas genom rätta försiktighetsåtgärder nedan.

a) Håll ett fast grepp med båda händerna på maskinen och placera dina armar för att motverka knivkast. Placera din kropp på vänster sida om maskinen. Knivkast kan öka risken för skador på grund av oväntade rörelse hos maskinen. Knivkast kan kontrolleras av användaren om rätta försiktighetsåtgärder vidtas.
b) Om kniven fastnar, eller klippning avbryts, stäng av maskinen och håll maskinen stilla i materialet tills kniven stannat helt. Medan kniven fastnar, försök aldrig dra undan maskinen från materialet eller dra bakåt medan kniven rör sig, annars kan ett knivkast uppstå. Undersök och vidta åtgärder för att förhindra orsaken till knivkast.
c) Använd inte slöa eller skadade knivar. Slöa eller skadade knivar ökar risken för låsning eller att fånga ett objekt, vilket kan resultera i knivkast.
d) Ha alltid god uppsikt över det som klipps. Bladkast sker oftast i områden där det är svårt att se klippningen.
e) Om någon person närmar sig medan maskinen används, stäng av maskinen. Det är större risk för skada för annan person vid eventuellt knivkast.

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det

borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte används.
j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.
s) Varning! Icke-uppladdningsbara batterier ska inte användas.

BRUKSANVISNINGSKRAV FÖR TRÅDLÖS PRODUKT

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:
(1) Enheten får inte orsaka skadlig störning och
(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.
b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.
c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning

inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller flytta mottagningsantennen.
• Oka avståndet mellan utrustningen och mottagaren.
• Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	Använd ögon-, öron- och hjälmskydd
	Använd skor med halkskydd
	WARNING – Avståndet mellan maskinen och personer ska vara minst 15 m (50 fot)"
	WARNING – Se upp för utkastade föremål.
	WARNING – Se upp för knivkraft.
	WARNING – Koppla bort batteriet före underhåll.
	Använd arbetshandskar
	Får ej uppeldas
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.
	Litiumjonbatteri, som har blivit märkt med symbolerna i samband med "separat samling" av alla batteripack och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batterier kan vara skadliga för miljön och människors hälsa eftersom de innehåller skadliga ämnen.
Li-Ion
	Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall.
	Se till att batteriet tas bort innan byte av tillbehör.
	Trimning

MONTERING OCH DRIFT

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

FÖRE DRIFT:

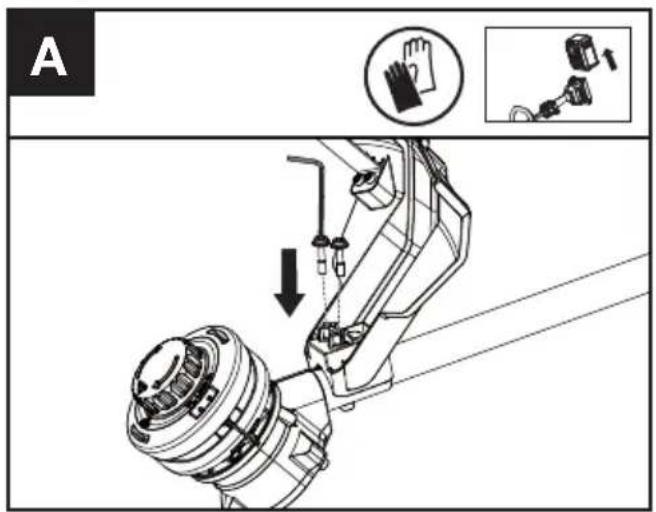

Montering av skräpskydd (Se Figur A)

1. Montera korrekt skräpskydd på trimmerhuvudet.
2. Säkra skyddet på plats med hjälp av skruven och insexnyckeln.

A

1. Fäst det främre handtaget på grästrimmerns skaft och säkra det med front-handtagsskyddet.
2. Sätt in skruven och fäst knoppen löst.
3. Justera det främre handtaget till önskad position, mellan de två begränsningsmärkena, och dra sedan åt knoppen medurs för att säkra den.

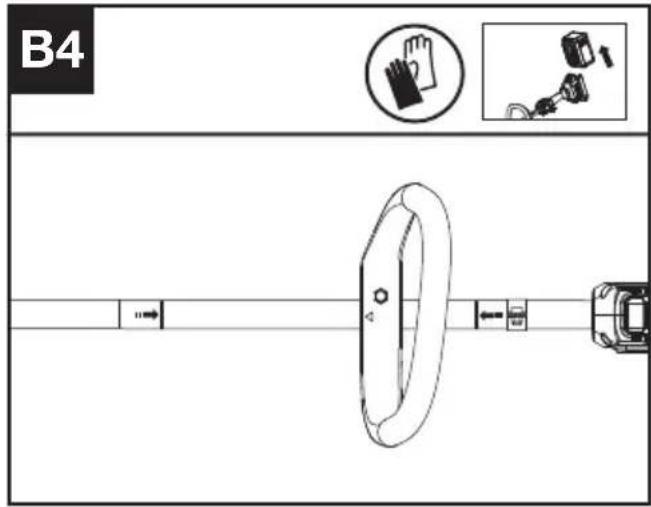

WARNING: När du monterar det främre handtaget, justera pilen på det främre handtaget med etiketten. (Se Figur B4)

WARNING: Justera det främre handtaget efter eget önskemål för att se till att din

främre arm är rak när du använder trimmern.

B4

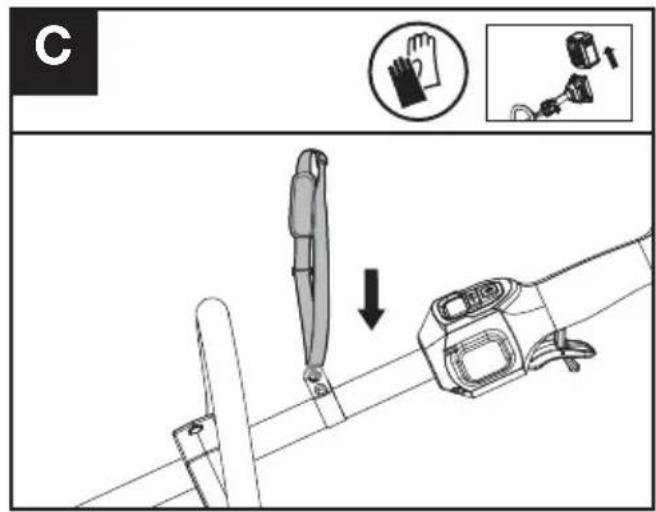

Montering av axelremmen (Säljs separat) (Se Figur C)

1. Justera längden på axelremmen.
2. Anslut karbinhaken till axelremmen som tillbehör på monteringspunkten på trimmerns skaft.

C

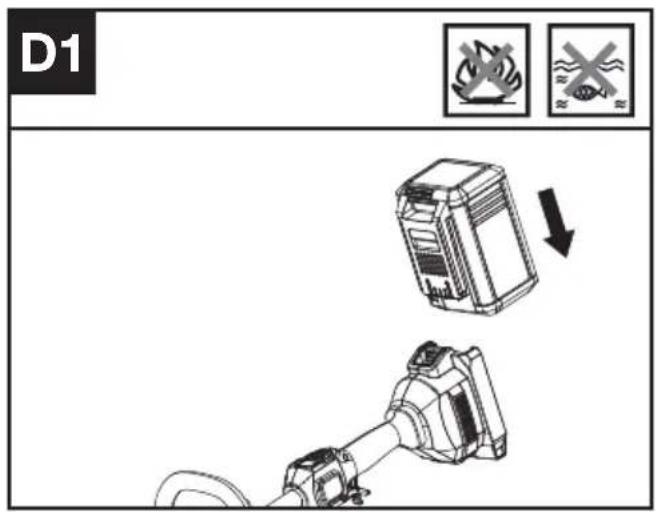

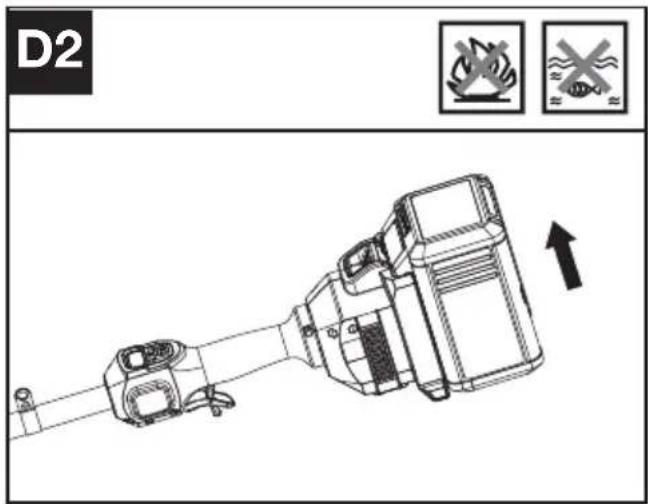

Ta Bort Eller Sätta I Batteripaketet (Se Figur D1, D2)

D1

D2 ↑

1. Skjut in batteripaketet i batterifacket.
2. Tryck på batteripaketets spärrhake och ta bort batteriet från borrmaskinen.

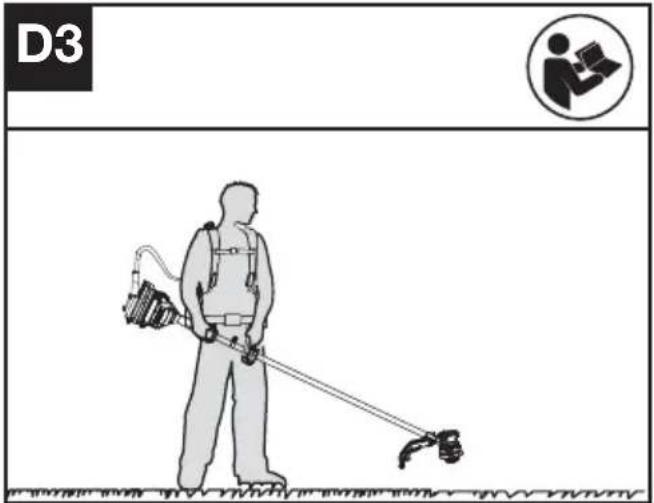

Anslutning med ryggselen (Se Figur D3)

Trimmern kan anslutas med en tillbehörs ryggsäckssele (medföljer ej) och viktsats (medföljer ej). Se ryggsäcksselemanualen för mer information.

D3

TEST AV TRIMMMER OCH BATTERI (Se Figur E)

Inspektera kontrollerna

Säkerhetslåsspak och gasutlösare

1. Ta bort batteriet.

2. Försök trycka på gasutlösaren. Om gasutlösaren kan tryckas ner utan att trycka på säkerhetslåsspaken är säkerhetslåsspaken defekt. Sluta använda trimmern och kontakta serviceagenten.

3. Tryck först ner säkerhetslässpaken och tryck sedan på gasutlösaren.

4. Släpp gasutlösaren och säkerhetslässpaken. Om gasutlösaren eller säkerhetslässpaken sitter fast och inte kan fjädra tillbaka till sin ursprungliga position, sluta använda trimmern och kontakta serviceagenten.

E a b

Kontrollera displayen

1. Sätt i batteriet.

2. Håll och tryck ned på/av-knappen. Produkten slås på när lysdioden (a) är tänd. Produkten är avstängd när lysdioden (a) är släckt.

3. Tryck först ner säkerhetslåsspaken och tryck sedan på gasutlösaren för att starta maskinen. Trimmerhuvudet roterar.

4. Om varningsindikatorn (b) tänds eller blinkar, se Felsökning för lösningar.

5. Släpp upp gasreglaget. Trimmerhuvudet slutar rotera efter en kort fördröjning. Om trimmerhuvudet fortsätter att rotera, plocka bort batteriet och kontakta serviceagenten.

DRIFT:

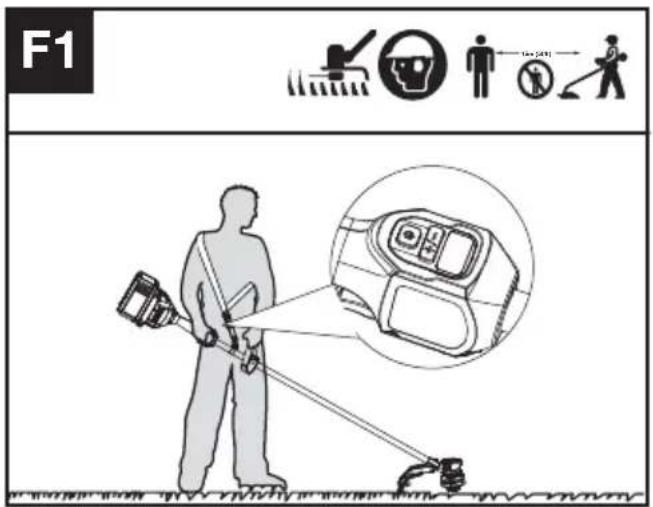

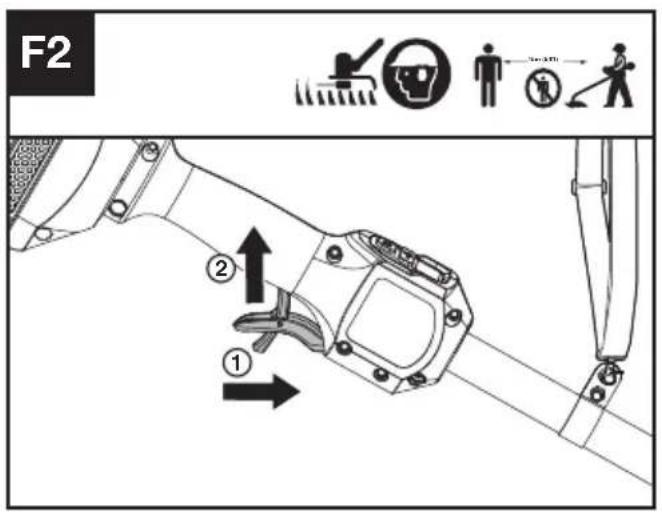

Starta trimmern (Se Fig. F1, F2)

1. Håll trimmern med höger hand på kontrollhandtaget – linda tummen runt handtaget. Håll trimmern med vänster hand på det extra handtaget – linda tummen runt handtaget.
2. Håll och tryck På/Av-knappen tills den gröna lysdioden tänds. Den gröna lysdioden visar effektnivån.
3. Tryck först ner säkerhetslässpaken och tryck sedan på gasutlösaren för att starta maskinen.

OBS: Säkerhetslässpaken är utformad för att förhindra oavsiktlig drift. När du trycker ner säkerhetslässpaken släpper den gasutlösaren.

F1

F2 ① ②

Välja hastighet

Beroende på applikation kan 2 effektnivåer ställas in. Använd +/- för att styra hastigheten. Lysdioderna anger den valda hastighetsnivån. Ju högre effektnivå, desto snabbare kan trimmerns redskap köras.

Stoppa trimmern

Släpp upp gasreglaget för att stoppa maskinen.

WARNING! Klipphuvudet fortsätter att rotera efter det att trimmern har stängts av; vänta n har stannat innan verktyget läggs ned.

Bump line matningssystem (Se Figur G)

Trimmern är utrustad med ett buffertlinjesystem. När du rör vid trimmerhuvudet medan maskinen är igång matas den nya linjen ut.

G 100g

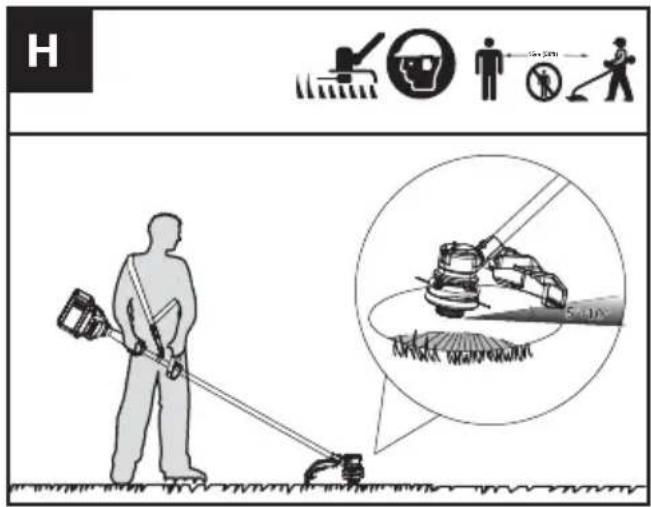

Klipptips (Se Figur H)

1. Sväng trimmern från sida till sida över området som ska skäras.
2. Använd spetsen på skärträden för att trimma; tvinga inte in trimmerhuvudet i oklippt gräs.
3. Ledningar och pinnstaket kan göra att skärtråden slits och bryts av. Sten- och tegelstensväggar, kantsten och trä kan slita mer på skärtråden.

4. Undvik träd och buskar. träbark, träformationer, fasader och staketposter då de kan skadas av skärträden.

5. Den valda effektnivån påverkar batteriets körtid. Ju lägre effektnivå, desto längre körtid. Det rekommenderas att man använder den lägsta effektnivån om det inte är sämre klippförhållanden.

H 500 gm 500 gm

För batteriverktyg

Verktyget och batteriet bör användas och förvaras i -20°C\~45°C (-4°F\~113°F).

Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är -5°C\~45°C (23°F\~113°F).

TRANSPORT

Transportera trimmern

1. Stäng av trimmern och plocka ur batteriet.
2. När du för trimmern för hand, håll i mitten på skaftet med klingan för trimning bakåt och se till att maskinen är parallell med marken.
3. Vid transport av trimmern i ett fordon, säkra fast den och placera den så att den inte tippar eller skadas.

Transportera batteriet

1. Se till att batteriet är i ett säkert skick.
2. Använd icke-ledande förpackning när du transporterar batteriet.
3. De inneslutna Li-lon-batterierna omfattas av lagstiftningen för krav om farligt gods.

Transportera endast batterier när batterihöljet är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig i förpackningen.

UNDERHÅLL

WARNING! Ta alltid bort batteriet från din trimmer efter användning.

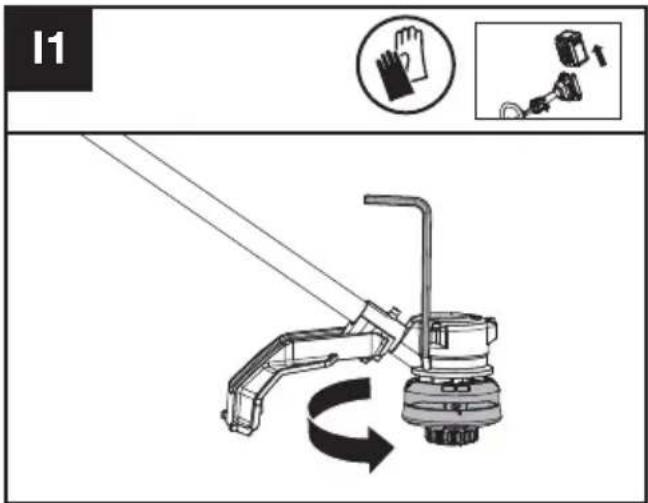

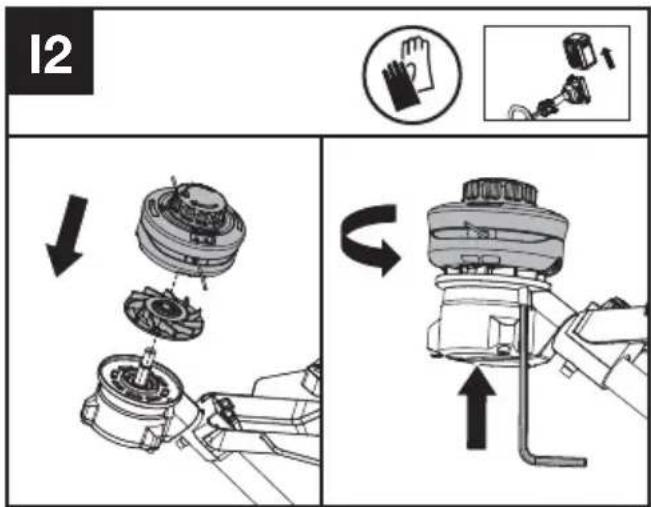

Sätta tillbaka trimmerhuvudet (Se Figur I1, I2)

WARNING! Användning av stältråd eller metallförstärkt tråd är inte tillåtet och kan

vara extremt farligt. Använd endast den klipptråd som rekommenderas i den här bruksanvisningen tillsammans med det rekommenderade skräpskyddet.

WARNING! Ett skadat eller löst sittande skärhuvud kan vibrera, spricka, brytas av eller lossna från trimmern, vilket kan orsaka allvarliga eller dödliga skador på personer eller egendom. Se till att trimmerhuvudet sitter ordentligt fast och säkert och i gott skick innan du kommer igång.

11

12 ↓ ←

1. Sätt in vridmomentnyckeln i hålet och rotera trimmerhuvudet för att ta bort det.
2. Montera fläkten och det nya klipphuvudet. Sätt in vridmomentnyckeln i hålet och rotera trimmerhuvudet moturs tills det stannar i en låst position.

WARNING: När du installerar fläkten, se till att sidan med "Outside"-indikatorn är vänd

Lindning av trimmerlinjen (Se Figur J1, J2, J3)

1. Vrid på kåpan till trådspolen för att få de två triangulära ikoner i linje. (Se Figur J1)
2. För in ersättningstråden genom öglan (tråden In) och mata ut den genom den andra öglan. Säkerställ att båda ändarna av tråden är

jämna på varje ände av trimmerhuvudet (rekommenderad 2 m (6.6 fot)) och klipp av tråden. (Se Figur J2)

1. Vrid ratten medurs för att linda träden runt spolen till cirka 16 cm (6") återstår på vardera sidan. (Se Figur J3)

RENGÖRING

1. Stäng av trimmern och plocka ur batteriet.
2. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktad trasa doppad i neutralt rengöringsmedel.
3. Håll uttaget fritt från främmande föremål och rengör med en mjuk och torr borste eller trasa.
4. Spreja inte vatten på motorn eller elektriska komponenter.
5. Använd inte vatten med tryck för att rengöra maskinen.

FÖRVARING

1. Ta bort batteripaketet från trimmern innan förvaring.
2. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.
3. Förvara trimmern på et torr och säker plats utom räckhåll för barn eller annan obehörig person.
   Ta bort skärverktyget om det inte ska användas under en längre tid.
4. Förvara batteriet endast inom ett temperaturområde på mellan 5 °C (41°F) och 25 °C (77°F). Som ett exempel, ska batteriet inte lämnas kvar i bilen sommartid.

FELSÖKNING

I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska.

Varning: Stäng av enheten och ta bort batteriet före all felsökning.

TRIMMER

Problem Möjliga orsaker Korrigerande åtgärder
Batteriindikatorns lysdiod blinkar	Låg batterispänning. Byt ut batteriet.
Lysdioden blinkar vid fel Överbelastning Skärverktyget har låst sig. Stäng avprodukten. Plocka bort batteriet. Rengör skärverktyget från oönskade material.
Produkten startar inte Smuts	på batteriets kontakter. Rengör batteriets kontakter med tryckluft eller en mjuk borste.
	Andra problem Kontakta serviceagent.
Trimmern kör oregelbundet Batteriet är inte helt anslutet till maskinen.		Sätt i batteriet helt.
Överdrivna vibrationer/ oljud.	Problem med balansen på tråden.	Linda in tråden igen.
	Problem med skärverktyg. Maskinen defekt.	Byt ut skärverktyget. Kontakta serviceagent.

BATTERI

Problem Möjliga orsaker Korrigerande åtgärder
Lysdioden är tänd vid fel Batteriet är urladdat Byt ut batteriet.	Om batteriet inte laddar, kontakta din serviceagent.
Problem med temperaturen. Använd batteriet i miljöer där temperaturen ligger mellan -5 °C och 45 °C (23°F till 113°F) för laddning; -20 °C till 45 °C (-4°F till 113°F) för urladdning.
Andra Kontakta din serviceagent.

TEKNISKA DATA

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.
*** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 60 volt. Nominell spänning är 54 volt.
Typ: KC110 KC110.X (1-dmaskinbeteckning, avser trådlös grästrimmer)

	KC110 KC110.X **
Spänning	60 V --- MAX ***
Skärhastighet	4500 / 5500 rpm
Skärdiameter	42 cm (16.5")
Linjediameter	2.4 / 2.7 mm (0.095'' / 0.105'') nylonnina
Skyddsgrad	IPX 4
Maskinens vikt (Naken verktyg)	3 kg (6.6 lbs)

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet Laddning Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Med ryggsäckssele och viktsats)	11.0 Ah

Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd.

TEKNISKA DATA FÖR BATTERIPAKET (TILLVAL)

Frekvensband för Bluetooth 2400-2483.5 MHz
Maximal sändareffekt för Bluetooth	8 dBm

KOMBINATIONER AV SKÄRTILLBEHÖR, AVLEDARE OCH BÄRSYSTEM

Skärtillbehör Skräpskydd Barriärstång Bärsystem
- 10cm/4 tums trimmerhuvud (KAC100 / KAC106) - 12,7cm/5 tums trimmerhuvud (KAC101) (som tillval, ingår ej)	- Kompakt trimmerhuvudsskydd (KAC184)	- Tillval	- Axelrem (KAC130) - Ryggsele med batteri (KAC900)
- Knivblad (KAC171)	- Kompakt bladskydd (KAC185)	- Krav

BULLERINFORMATION

Uppmätt ljudtryck L	_pA = 76.1 dB(A)
K_pA	3 dB(A)
Uppmätt ljudstyrka L	_wA = 88.77 dB(A)
K_wA	5.66 dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Typisk uppmätt vibrering a	_h < 2.5 m/s^2
Osäkerhet	K = 1.5 m/s^2

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick. Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi, Positec Germany GmbH Postfach 680194, 50704 Cologne, Germany

På Positecs vägnar förklara att produkten

Beskrivning Trådlös grästrimmer Typ KC110 KC110.X

(1-maskinbeteckning, avser trådlös grästrimmer) Funktion skärning gräs och ogräs

På Positecs vägnar förklara att produkten

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga VI

- Uppmätt bullernivå 94.4 dB (A)

- Deklarerad garanterad bullernivå 96 dB (A)

Berört notifierat organ

Namn: Intertek Deutschland GmbH (Anmält organ 0905)

Standarder överensstämmer med

EN 62841-1, FprEN IEC

62841-4-4:2020+FprAA:2021-02, EN 62233,

EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Personen som godkänts att sammanställa den tekniska filen

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M C E

2024/01/23

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
