Produkttyp	Batteridriven grästrimmer/röjsåg
Märke	Kress
Modell	KC170.9
Nominell spänning	54 V (batteri 60 V max)
Skärhastighet	4200 / 5100 / 5900 rpm
Skärdiameter	42 cm
Tråddiameter	2,4 / 2,7 mm (nylon)
Batterityp	Litiumjon (Li-Ion), kompatibel med Kress 60 V
Vikt (maskin endast)	5,5 kg
Ljudtrycksnivå (LpA)	80 dB(A) (röjsåg) / 80,2 dB(A) (kantklippare)
Ljudeffektnivå (LwA)	91,7 dB(A) (röjsåg) / 92,9 dB(A) (kantklippare)
Vibration (ah)	3,7 m/s² (röjsåg) / 4,9 m/s² (kantklippare)
Skyddsklass	IPX4 (stänktålig)
Skärtillbehör	Skärhuvud 4" eller 5", 3-tandsblad, trådskärarblad
Strömförsörjning	Laddningsbart batteri (ingår ej)
Rekommenderad laddare	KAC804 (4 Ah) eller KAC840 (30 A) eller KAC810 (11 Ah med sele)
Huvudfunktioner	Klippning av gräs, ogräs, buskar; vridbart huvud; hastighetsinställning (3 lägen)
Underhåll	Smörjning av växellåda var 50:e timme; rengöring av luftfilter; byte av klipptråd
Säkerhet	Skydd mot skräp, snabbstopp av blad, batterilåsning, system mot oavsiktlig start
Reservdelar	Skärhuvud, nylonlina, 3-tandsblad, kjol, skydd, batteri, laddare (finns hos återförsäljare)
Garanti	Konsultera återförsäljaren eller försäkran om överensstämmelse

Vanliga frågor - KC170.9 KRESS

Hur startar man Kress KC170.9 grästrimmern?

För att starta, ta på selen, håll maskinen stadigt med båda händerna, tryck först på närvaroknappen (säkerhetsknapp), sedan på gasreglaget. Släpp gasreglaget för att stanna. Vänta tills skärhuvudet har stannat helt innan du lägger ner verktyget.

Vilka typer av blad eller skärhuvuden kan jag använda?

Denna modell accepterar nylonlinhuvud (4" eller 5") och ett 3-tandsblad för buskar. Använd endast tillbehör som rekommenderas av Kress. Bladet måste monteras med innerflänsen och dras åt ordentligt.

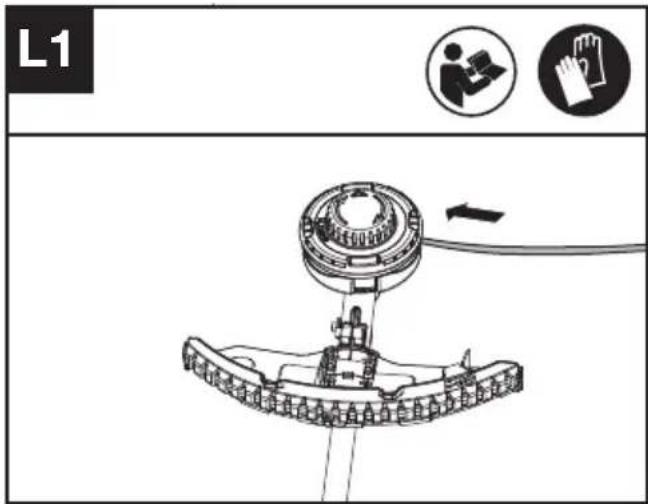

Hur byter man klipptråden?

Ta först bort batteriet. Sätt in reservtråden (diameter 2,4 eller 2,7 mm) i ingångsöglan på skärhuvudet, dra ut den genom den andra öglan, klipp till 4,5 m total längd, vrid sedan ratten medurs för att linda tills det återstår cirka 16 cm på varje sida.

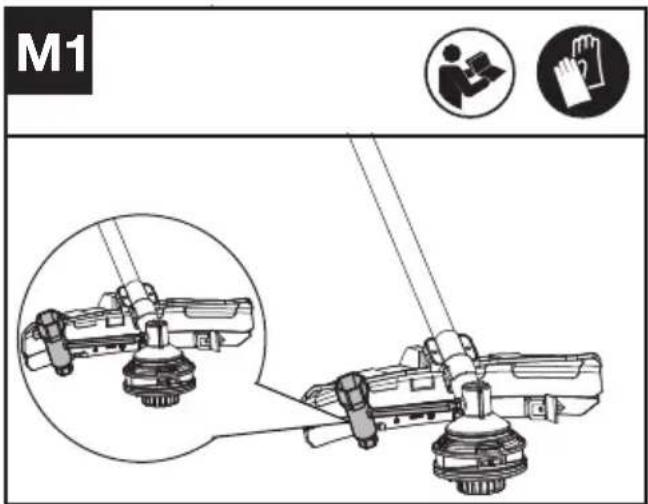

Hur underhåller man växellådan?

Var 50:e drifttimme, ta bort skruven på växellådan, injicera 5 g konisk växelfett, stäng sedan. Låt maskinen gå 1 minut för att fördela fettet. Använd endast lämpligt fett.

Vad är batteriets drifttid?

Drifttiden beror på vald effektnivå och använt batteri. Till exempel med ett 4 Ah batteri kan drifttiden variera mellan 20 och 40 minuter. Använd lägsta effektnivån för att maximera tiden. Batteriet laddas på cirka 30 minuter med snabbladdaren KAC840.

Vad gör jag om maskinen inte startar?

Kontrollera att batteriet är korrekt isatt och laddat. Rengör batterikontakterna med en torr trasa eller tryckluft. Om lysdioden blinkar rött kan maskinen vara överbelastad eller överhettad: stäng av den, ta bort batteriet, låt svalna och ta bort eventuella hinder. Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda maskinen i regn?

Nej, använd aldrig maskinen i regn eller fuktiga förhållanden. Det ökar risken för elektriska stötar. Om den blir blöt, torka den noggrant innan förvaring eller laddning. IPX4-skydd skyddar mot stänk, men inte mot nedsänkning.

Hur transporterar man röjsågen säkert?

Stäng av maskinen och ta bort batteriet. För handtransport, håll den i mitten av skaftet, parallellt med marken. I fordon, säkra den för att förhindra rörelse. För batteriet, använd icke-ledande förpackning och följ bestämmelser om farligt gods om tillämpligt.

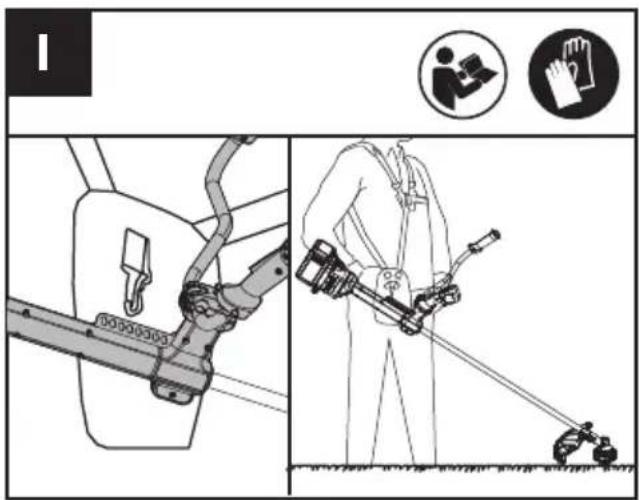

Hur justerar man selen och balanserar maskinen?

Justera selens band för optimal komfort. För att balansera, ta på selen, häng maskinen och låt den hänga. Om den lutar framåt eller bakåt, justera höftskyddets anslutning tills den är horisontell, med skärtillbehöret cirka 15 cm från marken.

Vilka är artikelnummer för tillbehören?

Tillbehör såsom skärhuvud, 3-tandsblad, kjol, luftfilter och batterier finns hos Kress-återförsäljare. Se förpackningen eller manualen för exakta koder. Till exempel är rekommenderat batteri KAC804 (4Ah) eller KAC810 (11Ah), och laddare KAC840.

BRUKSANVISNING KC170.9 KRESS

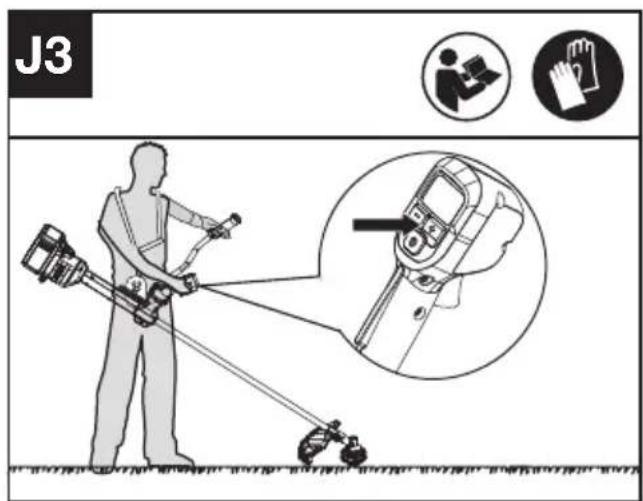

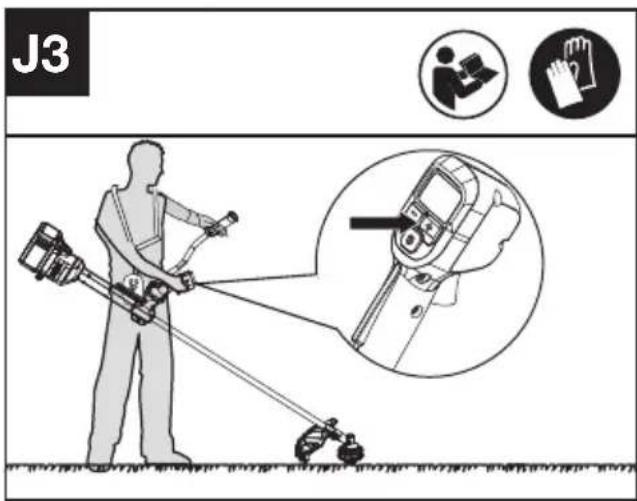

Velge hastighet (se fig. J3)

J3

Montering och drift....327

Deklaration om överensstämmelse....337

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

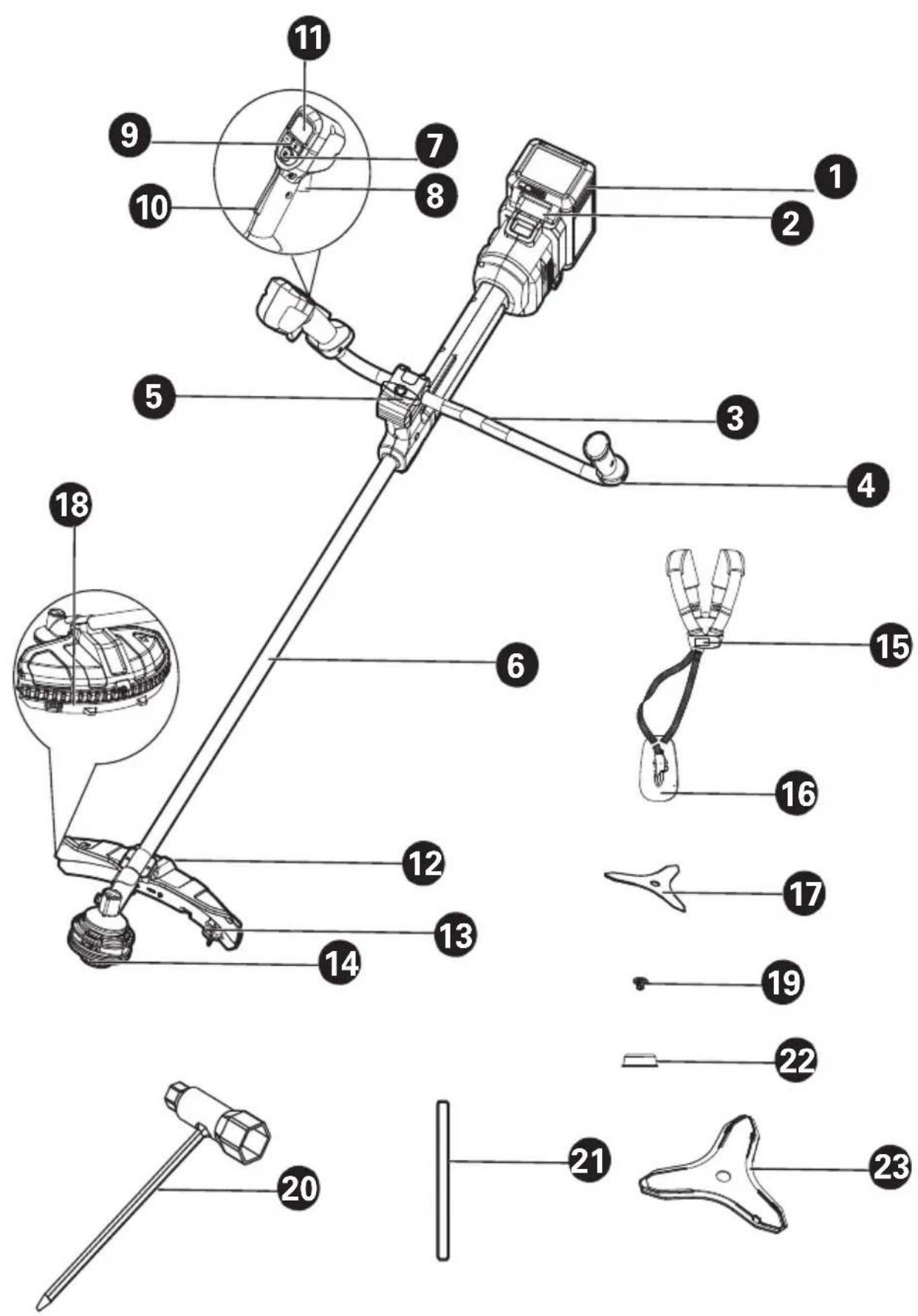

DRIFT INSTRUKTIONER

Maskinen är avsedd för att klippa gräs och högt ogräs som man inte kommer åt med en gräsklippare. Maskinen används även på sluttningar som inte lämpar sig för gräsklippning.

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

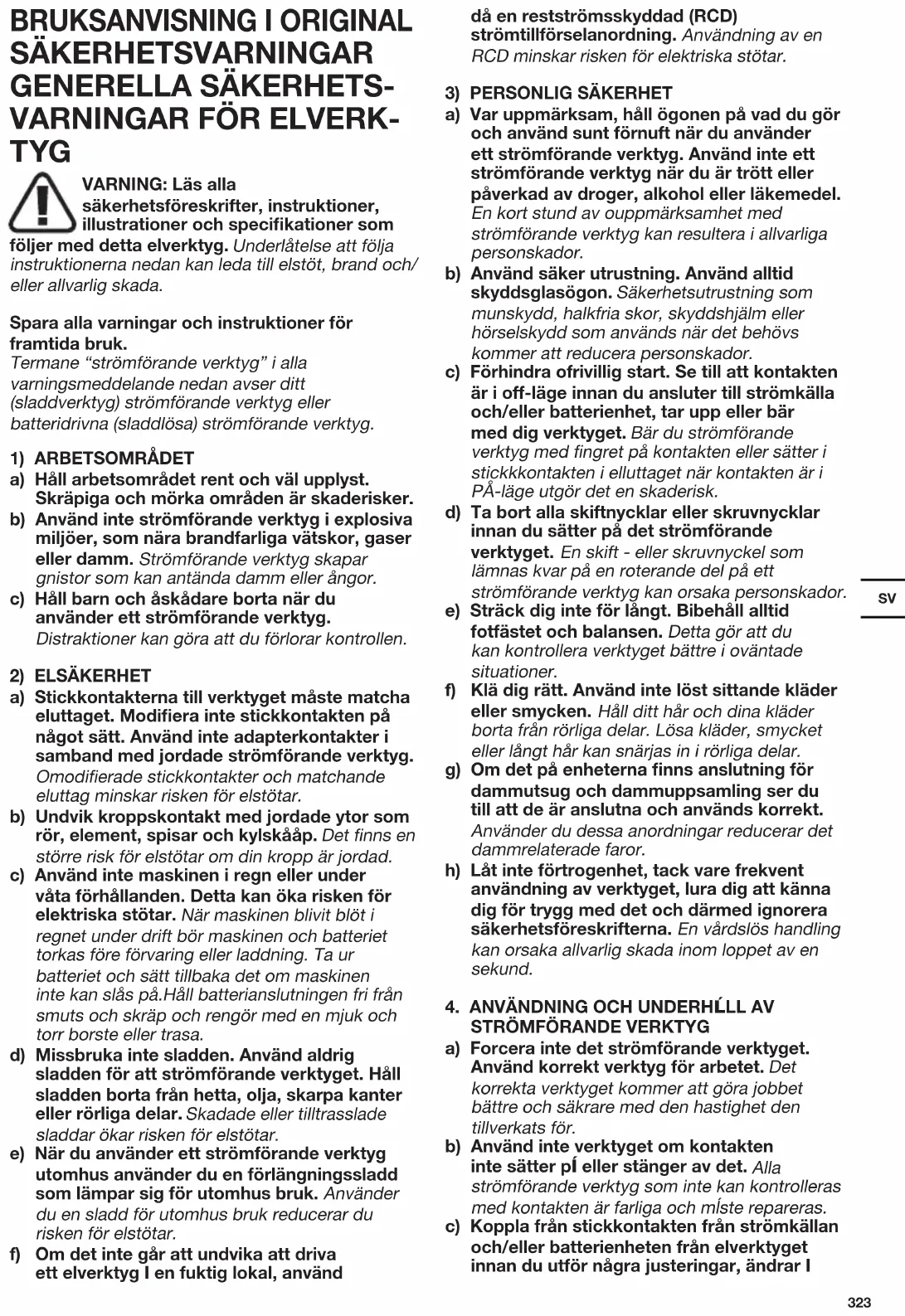

BRUKSANVISNING I ORIGINAL SÄKERHETSVARNINGAR GENERELLA SÄKERHETS-VARNINGAR FÖR ELVERK-TYG

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som

följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÅDET

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.

b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.

c) Använd inte maskinen i regn eller under våta förhållanden. Detta kan öka risken för elektriska stötar. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.Håll batterianslutningen fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.

d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd

då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.

b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.

c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.

d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.

e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.

f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt här kan snärjas in i rörliga delar.

g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.

h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

4. ANVÄNDNING OCH UNDERHÍLL AV STRÖMFÖRANDE VERKTYG

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.

b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.

c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I

tillbehören eller magasinerar elverktygen. Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.

e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.

f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.

b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.

c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.

d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.

f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer

som överstiger 130 °C kan orsaka explosioner.

g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

6. UNDERHÅLL

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.

b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

SÄKERHETSVARNINGAR FÖR RÖJSAX OCH RÖJSÅG

a) Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag. Detta minskar risken att bli träffad av blixten.

b) Inspektera noggrant området för att upptäcka vilda djur och växter där maskinen ska användas. Vilda djur och växter kan komma till skada av maskinen under drift.

c) Inspektera noggrant det område där apparaten ska användas och plocka bort alla stenar, pinnar, kablar, ben och andra främmande föremål. Kastade föremål kan orsaka personskador.

d) Innan maskinen tas i bruk ska skäraren, bladet och enheten alltid inspekteras visuellt för att upptäcka eventuella skador. Skadade delar ökar risken för personskador.

e) Följ instruktionerna för byte av tillbehör. Otilräckligt fastspända blad som fästs med muttrar eller bultar kan antingen skada bladet eller leda till att det lossnar.

f) Bladets nominella rotationshastighet ska vara minst lika med den maximala rotationshastigheten markerad på maskinen. Blad som går snabbare än deras nominella rotationshastighet kan brista och lossna.

g) Använd ögon-, öron-, huvud- och handskydd. Skyddsutrustning som uppfyller kraven minskar personskador från flygande skräp eller oavsiktlig kontakt med skärlinan eller bladet.

h) Bär alltid skyddsskor när du använder maskinen. Använd inte maskinen när du är barfota eller använder öppna sandaler. Detta minskar risken för skador på fötterna vid kontakt med en rörlig skärare, lina eller ett blad.

i) Bär alltid långbyxor när du använder maskinen. Blottad hud ökar sannolikheten för skador från utkastade föremål.

j) Håll personer borta när du använder maskinen. Utkastat skräp kan resultera i allvarliga personskador.

k) Använd maskinen med båda händerna.

Genom att hålla i maskinen med båda händerna undviker du att tappar kontrollen.

I) Håll maskinen endast i de isolerade gripytorna, eftersom lina eller blad kan komma i kontakt med dolda kablar. Lina eller blad som kommer i kontakt med en strömförande kabel kan exponera maskinens strömförande metalldelar och ge användaren en elektrisk stöt.

m) Ha alltid rätt fotfäste och använd endast maskinen när du står på marken. Hala eller instabila ytor kan orsaka tappad balans eller kontroll över maskinen.

n) Använd inte maskinen i alltför branta sluttningar. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada.

o) När arbete utförs i sluttningar, var alltid säker på ditt fotfäste, arbeta alltid tvärs över sluttningar, aldrig upp eller ner och iaktta extrem försiktighet när du byter riktning. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada.

p) Håll alla delar av kroppen borta från skäraren, linan eller bladet när maskinen är i drift. Innan du startar maskinen, se till att skäraren, linan eller bladet inte är i kontakt med något. Ett ögonblick av ouppmärksamhet vid användning av maskinen kan leda till allvarliga personskador.

q) Använd inte maskinen över midjehöjd. Detta hjälper till att förhindra oavsiktlig kontakt med skärare eller blad och möjliggör bättre kontroll över maskinen i oväntade situationer.

r) När du trimmar buskar eller unga träd som är under belastning, var uppmärksam på kast bakåt. När belastningen i träfibrerna släpps kan busken eller det unga trädet träffa operatören och/eller kasta maskinen utom kontroll.

s) laktta extremt försiktighet när du skär buskar och unga träd. Det smala materialet kan fångas upp av bladet och piskas ut mot dig eller få dig ur balans.

t) Behåll kontrollen över maskinen och rör inte vid skärare, linor eller blad och andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador från rörliga delar.

u) Maskinen ska bäras avstängd och bort från kroppen. Korrekt hantering av maskinen minskar sannolikheten för oavsiktlig kontakt med en rörlig skärare, lina eller ett blad.

v) Vid transport eller förvaring av maskinen ska skyddet alltid sitta på metallbladen. Korrekt hantering av maskinen minskar sannolikheten för oavsiktlig kontakt med bladet.

w) Endast skärare, linor, skärhuvud och blad som angivits av tillverkaren ska användas. Felaktiga reservdelar kan öka risken för att något går sönder och för skador.

x) När du rensar material som fastnat eller servar maskinen ska du se till att maskinens strömbrytare är av och att batteripaketet är

borttaget. Oavsiktlig start av maskinen när du rensar faststucket material eller servar maskinen kan resultera i allvarliga personskador

ORSAKER TILL KNIVKAST OCH RELATERADE VARNINGAR

Knivkast är en plötslig sidleds-, framåt- eller bakåtrörelse hos maskinen, som kan uppstå när kniven fastnar i ett föremål som en gren eller en stam. Den kan vara våldsamt nog att göra att maskinen och/eller operatören drivs åt vilket håll som helst och eventuellt förlora kontrollen över maskinen.

Knivkast och relaterade faror kan undvikas genom rätta försiktighetsåtgärder nedan.

a) Håll ett fast grepp med båda händerna på maskinen och placera dina armar för att motverka knivkast. Placera din kropp på vänster sida om maskinen. Knivkast kan öka risken för skador på grund av oväntade rörelse hos maskinen. Knivkast kan kontrolleras av användaren om rätta försiktighetsåtgärder vidtas.
b) Om kniven fastnar, eller klippning avbryts, stäng av maskinen och håll maskinen stilla i materialet tills kniven stannat helt. Medan kniven fastnar, försök aldrig dra undan maskinen från materialet eller dra bakåt medan kniven rör sig, annars kan ett knivkast uppstå. Undersök och vidta åtgärder för att förhindra orsaken till knivkast.
c) Använd inte slöa eller skadade knivar. Slöa eller skadade knivar ökar risken för låsning eller att fånga ett objekt, vilket kan resultera i knivkast.
d) Ha alltid god uppsikt över det som klipps. Bladkast sker oftast i områden där det är svårt att se klippningen.
e) Om någon person närmar sig medan maskinen används, stäng av maskinen. Det är större risk för skada för annan person vid eventuellt knivkast.

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte används.
j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.

BRUKSANVISNINGSKRAV FÖR TRÅDLÖS PRODUKT

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:
(1) Enheten får inte orsaka skadlig störning och
(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.
b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.
c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

- Rikta om eller flytta mottagningsantennen.

- Öka avståndet mellan utrustningen och

mottagaren.

• Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	Använd ögon-, öron- och hjälmskydd
	Använd hörselskydd
	VARNING - Avståndet mellan maskinen och personer ska vara minst 15 m (50 fot)"
	Använd skor med halkskydd
	VARNING - koppla bort batterier före underhåll
	Använd arbetshandskar
	VARNING - Se upp för utkastade föremål.
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.
Li-Ion	Litiumjonbatteri, som har blivit märkt med symbolerna i samband med "separat samling" av alla batteripack och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batterier kan vara skadliga för miljön och människors hälsa eftersom de innehåller skadliga ämnen.
	Får ej uppeldas
	Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall.
	Se till att batteriet tas bort innan byte av tillbehör.
	Se upp för knivkraft.
	Trimning

MONTERING & HANTERING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

FÖRE ANVÄNDNING:

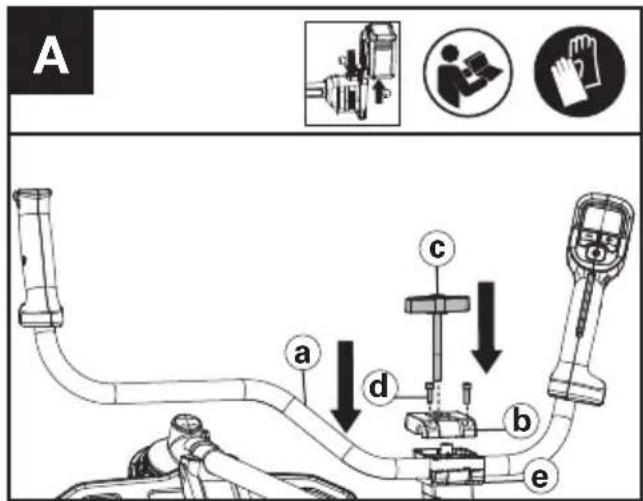

Montering av cykelhandtaget (se fig. A)

(e). Placera sedan den övre klämlisten (b) och klämskruven (c) i den ordning som visas. Dra slutligen åt skruvarna (d) för att avsluta monteringen.

Demontering och montering av säkerhetsskyddet

WARNING::

1. Batteripaketet måste tas bort innan du sätter ihop eller demonterar säkerhetsskyddet.
2. För att minska risken för skador och uppvisa maximal skärprestanda måste skyddet och skärinsatsen vara godkända.

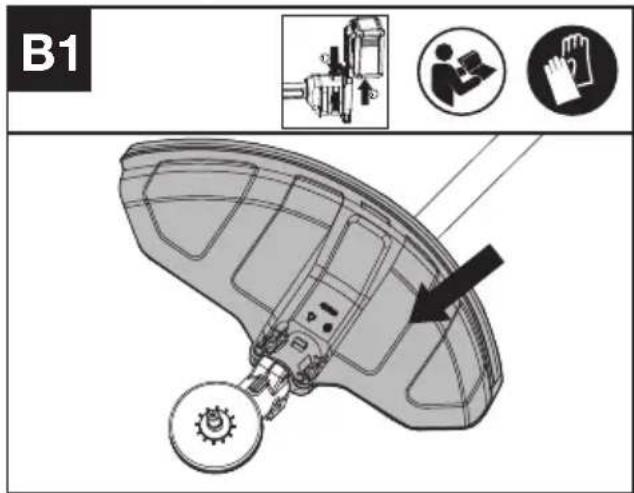

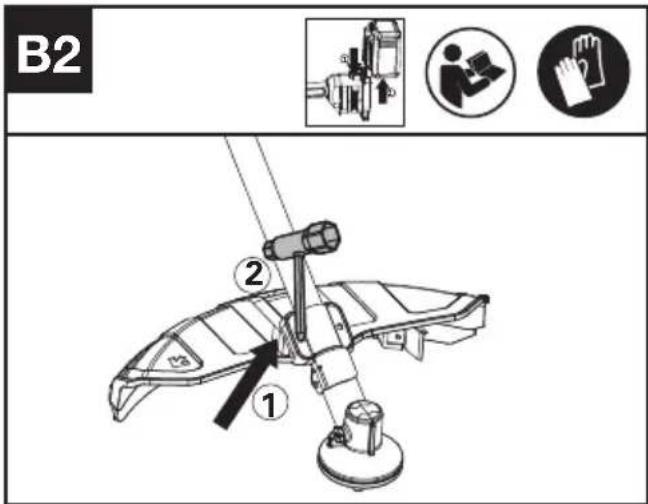

Montering av säkerhetsskyddet (se bild B1, B2)

B1

B2 ① ②

1. Placera säkerhetsskyddet i läge tills säkerhetsskyddet är tätt monterat. (Se bild B1)
2. Dra åt skruvarna med en skiftnyckel för att säkerställa att säkerhetsskyddet inte rör sig under drift. (Se bild B2)

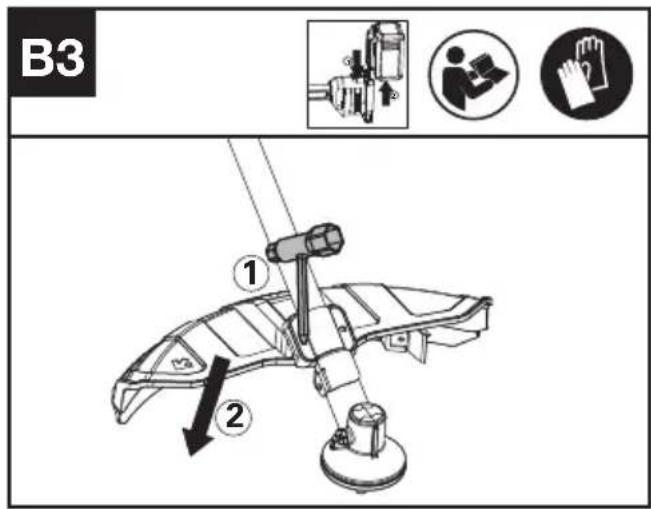

Ta bort skyddet. (Se bild B3)

B3 ① ②

1. Ta bort skruvarna och lossa säkerhetsskyddet.

Demontering och montering av kjolen och linans skärblad

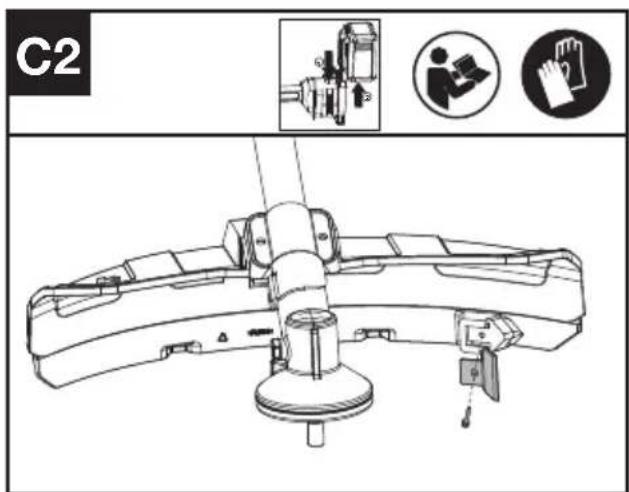

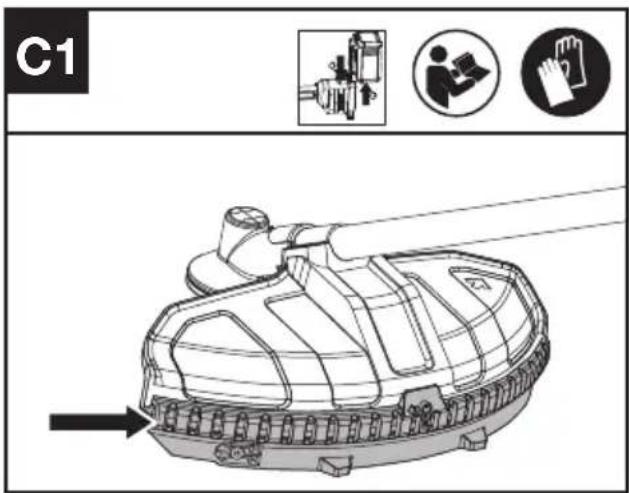

Montering av kjolen och skärningsbladet. (Se fig. C1, C2)

C1

C2

1. Skjut kjolen längs botten av säkerhetsguiden tills kjolen när slutet av säkerhetsguiden.
2. Placera skärningsbladet i läget för kjolen. Dra åt skruvarna tills den sitter säkert på plats.

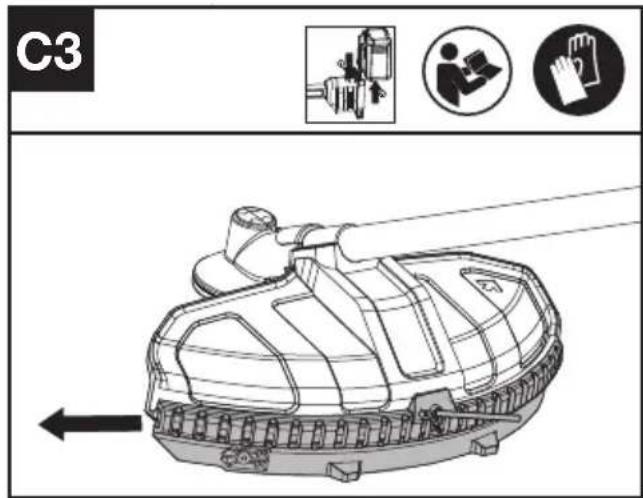

Ta bort kjolen och skärbladet. (Se fig. C3)

C3

1. Sätt in stoppstiftet i hålet på kjolen som visas och ta bort kjolen längs säkerhetsskyddet.

Demontering och montering av trimmerhuvudet

WARNING! Ett skadat eller löst skärhuvud kan vibrera, spricka, gå sönder eller lossna från röjsågen, vilket kan resultera i allvarliga eller dödliga skador eller skador på egendom. Se till att trimmerhuvudet är ordentligt och säkert åtdraget och i gott skick innan arbetet påbörjas.

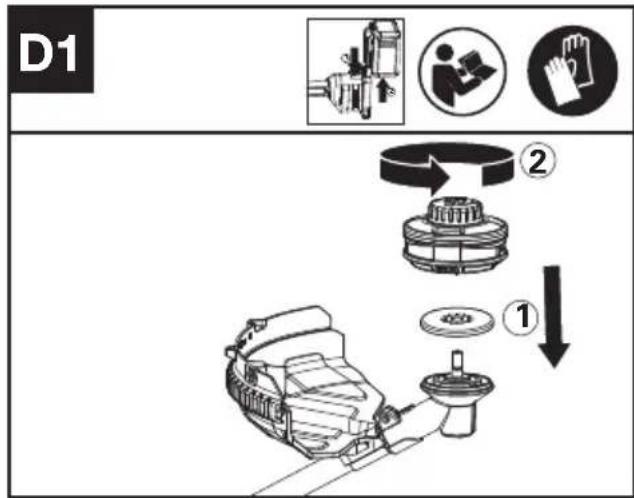

Montering av trimmerhuvudet (se fig. D1)

1. Placera röjsågen för att göra det lättare för dig att använda.
2. Placera trimmerhuvudet och den inre flänsen i den ordning som visas och vrid trimmerhuvudet moturs.

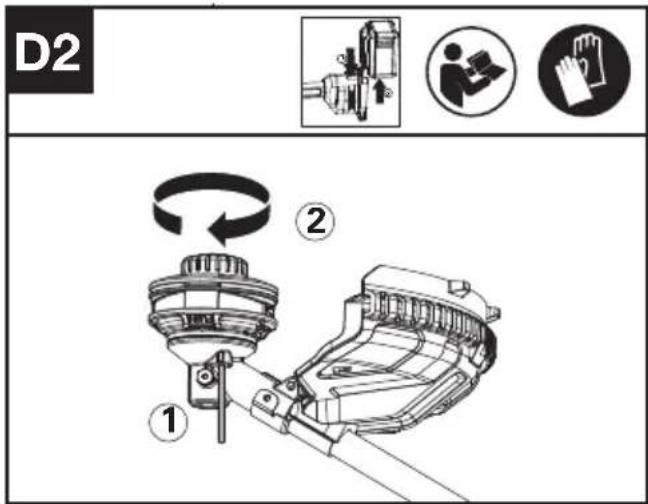

Ta bort trimmerhuvudet. (Se fig. D2)

D2 ① ②

1. Sätt in stoppstiftet i växellådan och vrid trimmerhuvudet medurs för att ta bort trimmerhuvudet.

Demontering och montering av 3-tandsbladet

1. Placera röjsågen för att göra det lättare för dig att använda.
2. Sätt in stoppstiftet i växellådan och vrid trimmerhuvudet medurs för att ta bort

trimmerhuvudet.

1. Placera 3-tandsbladet, riderplattan och mutter i ordning och dra åt tillsammans med insexnyckeln i moturs läge för att installera 3-tandsbladet.

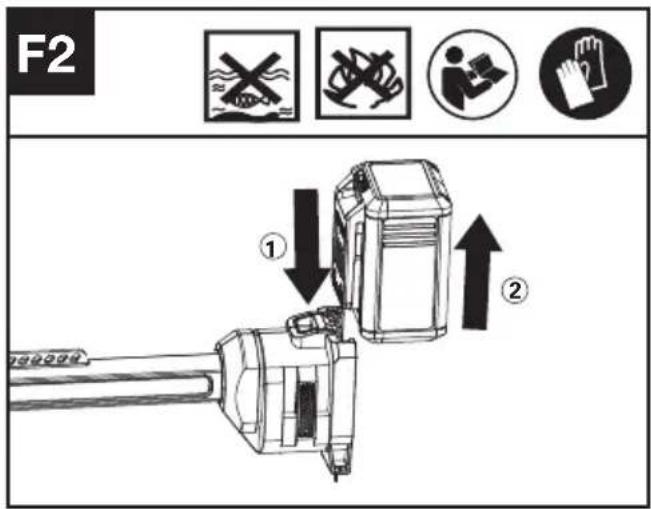

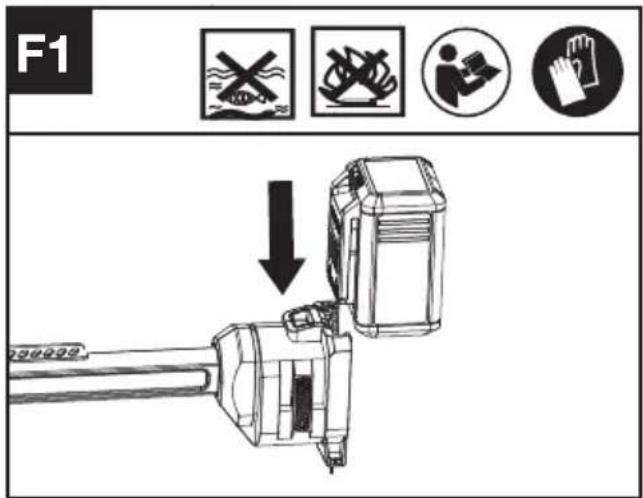

Ta Bort Eller Sätta I Batteripaketet (Se Figur F1, F2)

F1 ↓

F2 ① ②

1. Skjut in batteripaketet i batterifacket.
2. Tryck på batteripaketets spärrhake och ta bort batteriet från borrmaskinen.

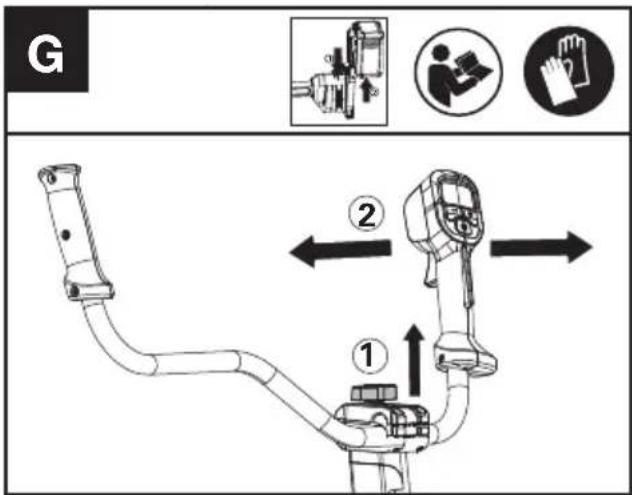

Justering av cykelhandtaget (se fig. G)

G ① ②

. Lossa klämskruven och justera cykelhandtaget för att finna lämplig position. (Se fig. G)
2. Dra åt klämskruven tills handtaget inte kan flyttas. Justering av selen (se fig. H)

1. Justera längden på selbandet för att göra det bekvämt under drift samtidigt som du ansluter höftskyddet till röjsågen.

Balansering av röjsågen (se fig. I)

1. Sätt på selen och anslut höftskyddet till röjsågen. Låt kniven hänga på selen tills den slutar röra sig. (Skärinsatsen eller trimmerhuvudet ska vila mot marken). Obs! Justera anslutningen mellan höftskyddet dynan och röjsågen om röjsågen inte är korrekt balanserad.

DRIFT:

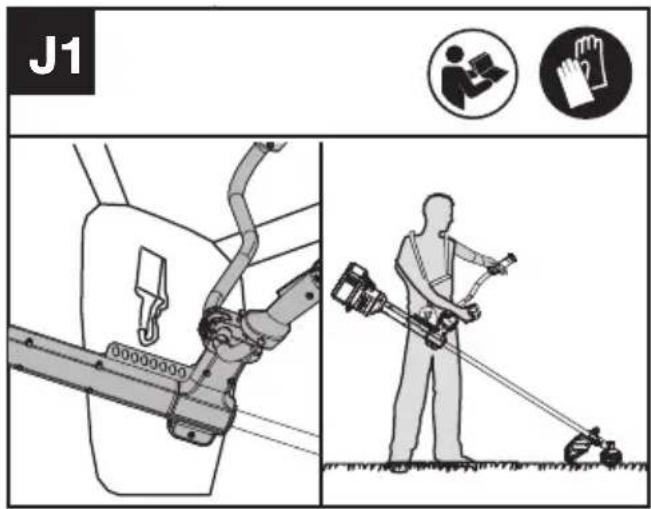

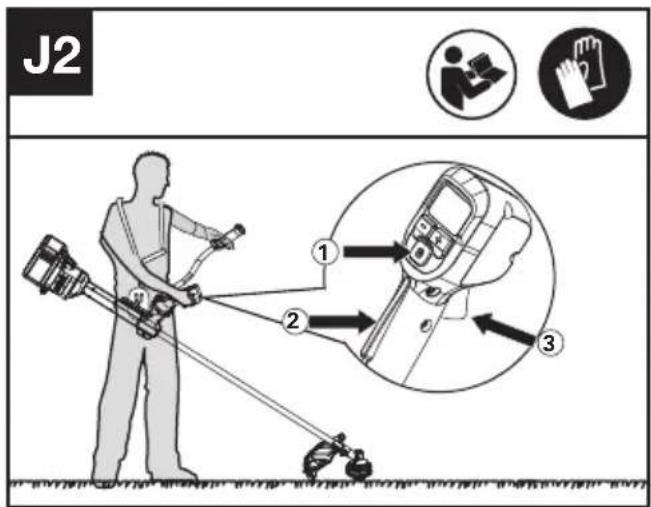

Starta röjsågen (se fig. J1, J2)

J1

J2 ① ② ③

1. Anslut höftskyddet till röjsågen.
2. Håll röjsågen stadigt med höger hand på kontrollhandtaget – linda tummen runt handtaget. Håll skäraren med vänster hand på hjälphandtaget – linda tummen runt handtaget.
3. Håll och tryck på På/Av-knappen tills den gröna lysdioden lyser. Den gröna lysdioden visar effektnivån.
4. Tryck först på operatörens närvarobrytare och tryck sedan på gasreglaget för att starta verktyget. Den gröna lysdioden för start/stopp-indikering slocknar efter 5 sekunder och verktyget måste startas om.

OBS! Operatörsnärvarobrytaren är utformad för att förhindra oavsiktlig användning. När du trycker på operatörsnärvarobrytaren släpper den gasreglaget.

Välj hastighet (se fig. J3)

J3

1. Effektnivåer kan väljas beroende på användning. Använd +/- för att styra hastigheten. Lysdioderna anger den valda hastighetsnivån. Ju högre effektnivå, desto snabbare kan trimmerns redskap köras.

Stoppa röjsågen

Släpp upp gasreglaget för att stoppa maskinen.

WARNING! Klipphuvudet fortsätter att rotera efter det att trimmern har stängts av; vänta

tills den har stannat innan verktyget läggs ned.

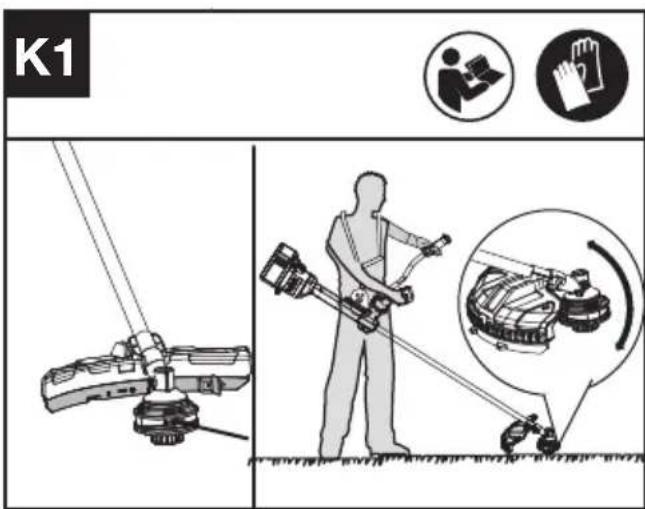

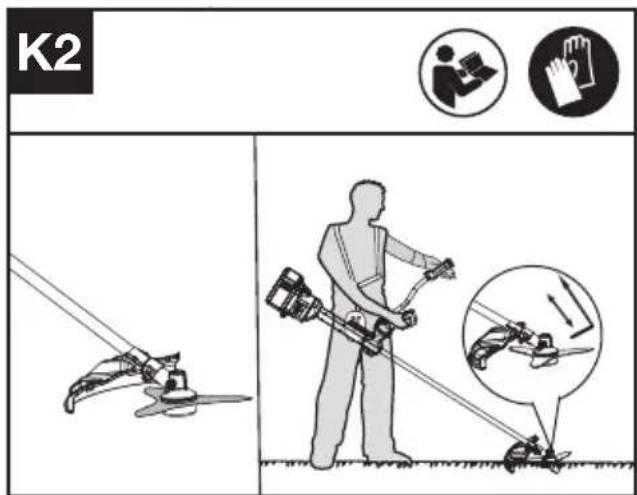

Välj lämpligt blad för användningen (se fig. K1, K2)

K1 ←→←→

K2 #10#

1. När du arbetar med trimmerhuvud och kjol, flytta röjsågen fram och tillbaka på marken som bild K1 visas.
2. När du arbetar med ett skärblad, svep röjsågen parallellt med marken framför dig. För att minska risken för bakslag, använd vänster sida av skärbladet.

OBS!

1. Använd spetsen på skärträden för att trimma; tvinga inte in trimmerhuvudet i oklippt gräs.
2. Ledningar och pinnstaket kan göra att skärtråden slits och bryts av. Sten- och tegelstensväggar, kantsten och trä kan slita mer på skärtråden.
3. Undvik träd och buskar. träbark, träformationer, fasader och staketposter då de kan skadas av skärträden.
4. Den valda effektnivån påverkar batteriets körtid. Ju lägre effektnivå, desto längre körtid. Det rekommenderas att man använder den lägsta effektnivån om det inte är sämre klippförhållanden.

TRANSPORT

Transport av röjsaxen

1. Stäng av röjsaxen och ta bort batterierna.
2. När du transporterar din sax för hand, håll i mitten av skaftet och se till att din maskin är parallell med marken.
3. När du transporterar din röjsåg i ett fordon, placera och bind fast den för att förhindra rörelse eller skada.

Transportera batteriet

1. Se till att batteriet är i ett säkert skick.
2. Använd icke-ledande förpackning när du transporterar batteriet.
3. De inneslutna Li-lon-batterierna omfattas av lagstiftningen för krav om farligt gods. Transportera endast batterier när batterihöljet är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig i förpackningen.

UNDERHÅLL

WARNING! Ta alltid bort batteriet innan du utför något underhåll på röjsågen.

VARNING! Användning av metalltråd eller metallförstärkt lina är inte tillåtet och kan

vara extremt farligt. Använd endast den skärlina som rekommenderas i denna handbok, i kombination

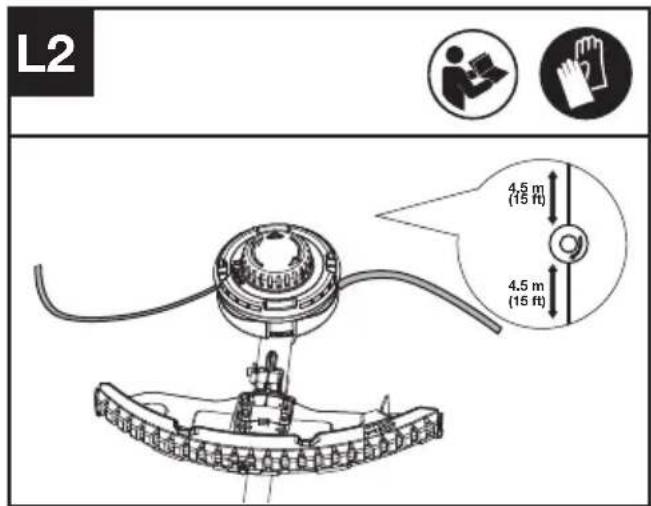

Lindning av linan (se fig. L1, L2, L3)

Smörja växellådan (se Figur M1, M2)

L1

M1

1. Ta bort skruven på växellådan.
2. Om det inte finns något fett på skruvens ända till det koniska kugghjul, smörj in 5 g växelolja i växelhuset.
3. Montera tillbaka och dra åt skruven ordentligt.
4. Sätt i batteriet och kör röjsågen i 1 minut för att säkerställa att växeln har smorts jämnt.

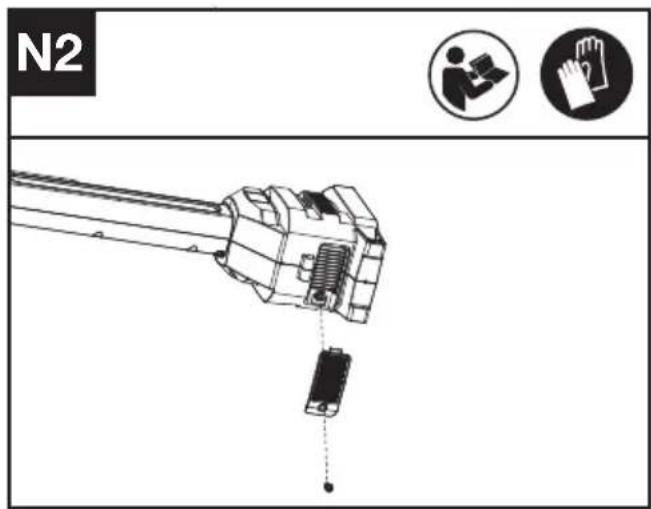

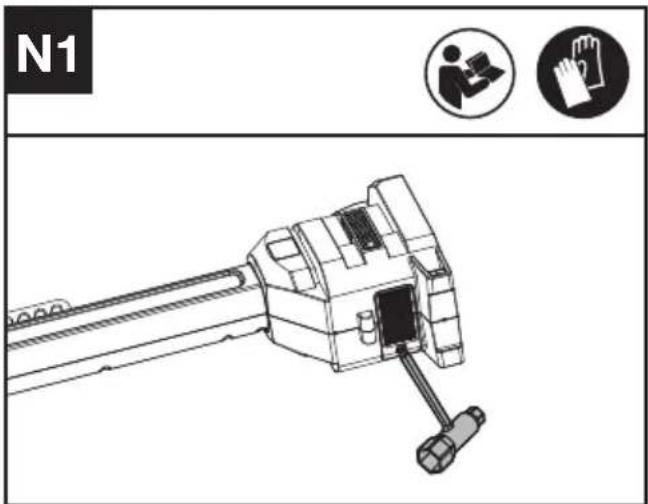

Rengöra luftfiltret (se Figur N1, N2)

1. För in ersättningstråden genom öglan (tråden In) och mata ut den genom den andra öglan. Säkerställ att båda ändarna av tråden är jämna på varje ände av trimmerhuvudet (rekommenderad 4.5 m) och klipp av tråden. (Se Figur L1, L2)
2. Vrid ratten medurs för att linda träden runt spolen till cirka 16 cm återstår på vardera sidan. (Se Figur L3)

N1

N2

1. Rengör området runt luftfiltret. Använd en fuktig trasa eller mjuk borste.
2. Skruva loss och plocka bort luftfiltret.
3. Tvätta luftfiltret med rinnande vatten för att få bort smutsen.
4. Låt luftfiltret torka i luften. Och installera det sedan i huset genom att dra åt skruven.

Underhållsintervaller

Det rekommenderas att man smörjer växellådan och rengöra luftfiltret var 50:e timme av drift baserat på faktisk användning.

RENGÖRING

1. Stäng av röjsaxen och ta bort batterierna.
2. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktad trasa doppad i neutralt rengöringsmedel.
3. Håll uttaget fritt från främmande föremål och rengör med en mjuk och torr borste eller trasa.
4. Spreja inte vatten på motorn eller elektriska komponenter.
5. Använd inte vatten med tryck för att rengöra maskinen.

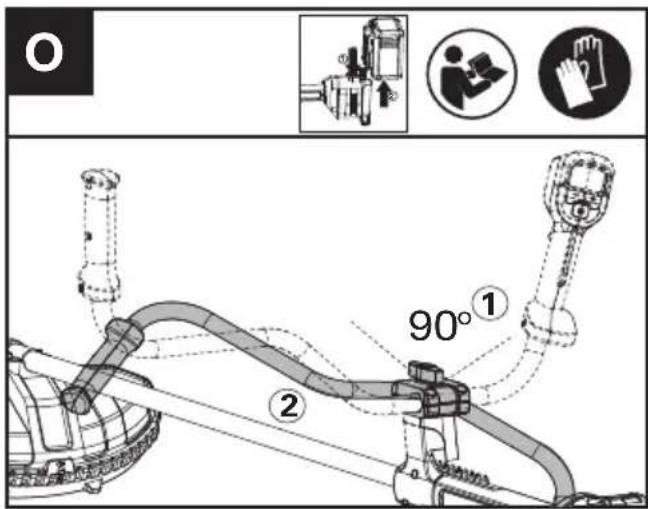

FÖRVARING

90°① ②

1. Tag bort batteripaketet före lagring av saxen
2. Lossa klämbulten tills cykelhandtaget kan flyttas.
3. Vrid cykelhandtaget 90 grader medurs och fäll ner det.
4. Dra åt klämbulten tills handtaget inte kan flyttas.
5. Förvara röjsaxen och batteriet på en torr och säker plats som är oåtkomlig för barn och andra obehöriga. Ta bort kniven om den inte skall användas under en längre tid
6. Förvara batteriet endast inom ett temperaturområde på mellan 5 °C (41°F) och 25 °C (77°F). Som ett exempel, ska batteriet inte lämnas kvar i bilen sommartid.
7. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.

För batteriverktyg

Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är -5°C\~45°C (23°F\~113°F).

FELSÖKNING

I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska.

Varning: Stäng av enheten och ta bort batteriet före all felsökning.

kommersiell röjsåg

Problem Möjliga orsaker Korrigerande åtgärder
Batteriindikatorns lysdiod blinkar	Låg batterispänning. Byt ut batteriet.
Lysdioden blinkar rött vid fel	Överbelastning Skärverktyget har låst sig. Stäng av produkten. Plocka bort batteriet. Rengör skärverktyget från oönskade material.
	Problem med temperaturen. Låt produkten svalna.
	Gasreglaget och start/stopp-knappen trycks in samtidigt.	Släpp upp gasreglaget. Utför startsekvensen igen.
	Andra problem	Kontakta serviceagent
Produkten startar inte Smuts	på batteriets kontakter. Rengör batteriets kontakter med tryckluft eller en mjuk borste.
	Andra problem Kontakta serviceagent.
Trimmern kör oregelbundet B	Batteriet är inte helt anslutet till maskinen.	Sätt i batteriet helt.
	Potentiellt elektriskt problem. Kontakta serviceagent.
Överdrivna vibrationer/oljud.	Problem med balansen på tråden.	Linda in tråden igen.
	Problem med skärverktyg. Maskinen defekt.	Byt ut skärverktyget. Kontakta serviceagent.

BATTERI

Problem Möjliga orsaker Korrigerande åtgärder
Lysdioden är tänd vid fel Batteriet är urladdat Byt ut batteriet.		Om batteriet inte laddar, kontakta din serviceagent.
		Använd batteriet i miljöer där temperaturen ligger mellan -5 °C och 45 °C (23°F till 113°F) för laddning; -20 °C till 45 °C (-4°F till 113°F) för urladdning.
		Andra Kontakta din serviceagent.

TEKNISKA DATA

Typ: KC170 KC170.X (1-dmaskinbeteckning, avser trådlös grästrimmer)

	KC170 KC170.X **
Spänning	60 V --- MAX ***
Skärhastighet	4200 / 5100 / 5900 rpm
Skärdiameter	42 cm
Linjediameter	2.4 / 2.7 mm nylonina
Skyddsgrad	IPX4
Maskinens vikt (Naken verktyg)	5.5 kg

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.
*** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 60 volt. Nominell spänning är 54 volt.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet Laddning Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Med ryggsele)	11.0 Ah

Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd.

TEKNISKA DATA FÖR BATTERIPAKET (TILLVAL)

Frekvensband för Bluetooth 2400-2483.5 MHz
Maximal sändareffekt för Bluetooth	8 dBm

KOMBINATIONER AV SKÄRTILLBEHÖR, AVLEDARE OCH BÄRSYSTEM

Skärtillbehör Skräpskydd Bärsystem
- 10cm - 4 tums trimmerhuvud (som tillval, ingår ej) - 12,7cm- 5 tums trimmerhuvud	- Universell avledare med kjol	- Dubbel axelsele- Ryggsäck batteri sele med höftkudde
- Knivblad - Universell avledare utan kjol

FÖR RÖJSÅG BULLERINFORMATION

Uppmätt ljudtryck	L_pA = 80 dB(A)
K_pA	3 dB(A)
Uppmätt ljudstyrka	L_wA = 91.7 dB(A)
K_wA	3 dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	a_h = 3.7 m/s^2
Osäkerhet	K = 1.5 m/s^2

FÖR GRÄSTRIMMER BULLERINFORMATION

Uppmätt ljudtryck	L_pA = 80.2 dB(A)
K_pA	3 dB(A)
Uppmätt ljudstyrka	L_wA = 92.9 dB(A)
K_wA	3 dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	a_h = 4.9 m/s^2
Osäkerhet	K = 1.5 m/s^2

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla

delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktyg i temperaturer 10 °C eller lägre

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala

myndigheter eller återförsäljare för återvinningsråd.

DEKLARATION OM ÖVERENSSTÄMMELSE

VI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning 60V kommersiell röjsåg

Typ KC170 KC170.X (1-beteckning för maskiner, representativa för sladdlös grästrimmer/röjsax)

Funktion klippa ogräs, snår, småskog och liknande vegetation

På Positecs vägnar förklara att produkten

2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)

2015/863, 2000/14/EC ändrad av 2005/88/EC

FÖR RÖJSÅG

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga VI

- Uppmätt bullernivå 91.7 dB (A)

- Deklarerad garanterad bullernivå 92 dB (A)

FÖR GRÄSTRIMMER

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga VI

- Uppmätt bullernivå 92.9 dB (A)

- Deklarerad garanterad bullernivå 96 dB (A)

Berört notifierat organ

Namn: Intertek Deutschland GmbH (notified body 0905)

Standarder överensstämmer med

EN 62841-1, FprEN IEC

62841-4-4:2020+FprAA:2021-02, EN 62233, EN

ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN

300328, EN 301489-1/-17, EN 50663

Personen som godkänts att sammanställa den tekniska filen

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2023/01/10

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
