KC170.9 - Gressklipper KRESS - Gratis bruksanvisning og manual

Produkttype	Trimmer / ryddesag trådløs
Merke	Kress
Modell	KC170.9
Nominell spenning	54 V (batteri 60 V maks)
Skjærehastighet	4200 / 5100 / 5900 o/min
Skjærediameter	42 cm
Tråddiameter	2,4 / 2,7 mm (nylon)
Batteritype	Litium-ion (Li-Ion), kompatibel med Kress 60 V
Vekt (kun verktøy)	5,5 kg
Lydtrykknivå (LpA)	80 dB(A) (ryddesag) / 80,2 dB(A) (kantklipper)
Lydeffektnivå (LwA)	91,7 dB(A) (ryddesag) / 92,9 dB(A) (kantklipper)
Vibrasjoner (ah)	3,7 m/s² (ryddesag) / 4,9 m/s² (kantklipper)
Beskyttelsesklasse	IPX4 (sprutbeskyttelse)
Skjæretilbehør	Skjærehode 4" eller 5", 3-tannsblad, linjeklipperblad
Strømforsyning	Oppladbart batteri (ikke inkludert)
Anbefalt lader	KAC804 (4 Ah) eller KAC840 (30 A) eller KAC810 (11 Ah med sele)
Hovedfunksjoner	Klipping av gress, ugress, kratt; vippehode; hastighetsinnstilling (3 trinn)
Vedlikehold	Smøring av girkasse hver 50. time; rengjøring av luftfilter; utskifting av skjæretråd
Sikkerhet	Beskyttelse mot rusk, rask bladstopp, batterilås, system mot utilsiktet start
Reservedeler	Skjærehode, nylontråd, 3-tannsblad, skjørt, beskyttelse, batteri, lader (tilgjengelig hos forhandler)
Garanti	Kontakt forhandler eller se samsvarserklæring

Ofte stilte spørsmål - KC170.9 KRESS

Hvordan starter jeg Kress KC170.9-trimmeren?

For å starte, ta på selen, hold maskinen fast med begge hender, trykk først på operatørnærvarsbryteren (sikkerhetsknapp), deretter på gassavtrekkeren. Slipp avtrekkeren for å stoppe. Vent til skjærehodet har stoppet helt før du legger fra deg verktøyet.

Hvilke typer blad eller skjærehoder kan jeg bruke?

Denne modellen aksepterer et nylontrådskjærehode (4" eller 5") og et 3-tannsblad for kratt. Bruk kun tilbehør anbefalt av Kress. Bladet må monteres med indre flens og strammes riktig.

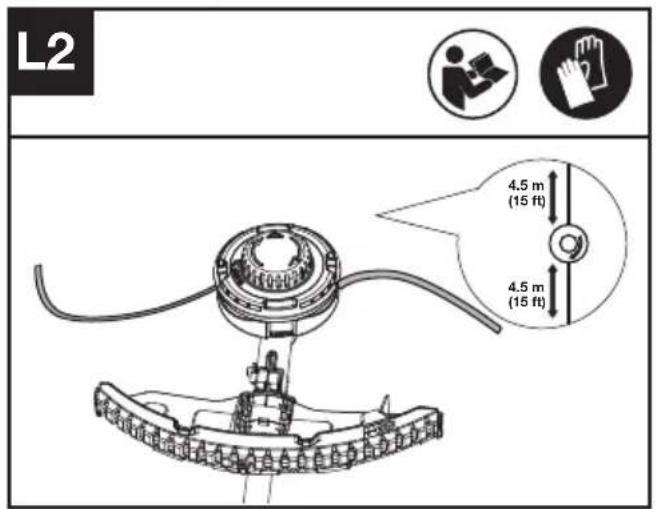

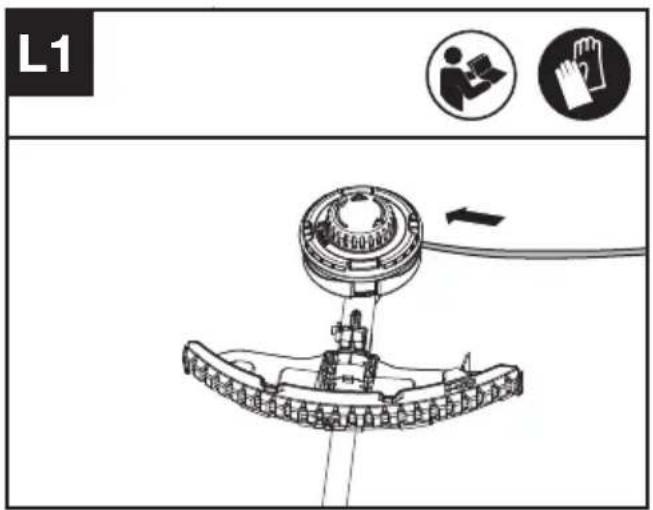

Hvordan skifter jeg skjæretråden?

Fjern først batteriet. Sett inn reservertåden (diameter 2,4 eller 2,7 mm) i innløpsøyet på skjærehodet, tre den ut gjennom det andre øyet, kutt til total lengde 4,5 m, drei deretter knotten med klokken for å spole den inn til det er omtrent 16 cm igjen på hver side.

Hvordan vedlikeholder jeg girkassen?

Hver 50. driftstime, fjern skruen på girkassen, injiser 5 g konisk tannhjulsfett, og lukk igjen. La verktøyet gå i 1 minutt for å fordele fettet. Bruk kun egnet fett.

Hva er batteriets driftstid?

Driftstiden avhenger av valgt effektnivå og batteri som brukes. For eksempel med et 4 Ah batteri kan driftstiden variere fra 20 til 40 minutter. Bruk laveste effektnivå for å maksimere tiden. Batteriet lades på omtrent 30 minutter med hurtiglader KAC840.

Hva gjør jeg hvis maskinen ikke starter?

Kontroller at batteriet er riktig satt inn og ladet. Rengjør batterikontaktene med en tørr klut eller trykkluft. Hvis LED-en blinker rødt, kan maskinen være overbelastet eller overopphetet: slå den av, fjern batteriet, la den avkjøles, og fjern eventuelle hindringer. Hvis problemet vedvarer, kontakt kundeservice.

Kan jeg bruke maskinen i regn?

Nei, bruk aldri maskinen i regn eller fuktige forhold. Dette øker risikoen for elektrisk støt. Hvis den blir våt, tørk den grundig før lagring eller lading. IPX4-klassifisering beskytter mot sprut, men ikke mot nedsenking.

Hvordan transporterer jeg ryddesagen trygt?

Slå av maskinen og fjern batteriet. For håndtransport, hold den i midten av skaftet, parallelt med bakken. I et kjøretøy, sikre den slik at den ikke beveger seg. For batteriet, bruk ikke-ledende emballasje og følg forskrifter for farlig gods hvis aktuelt.

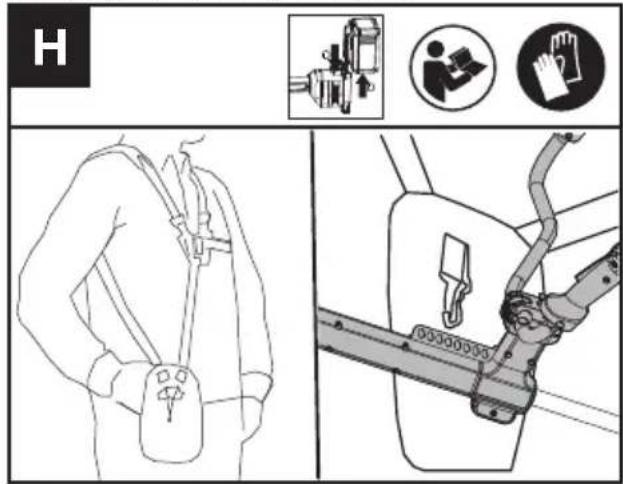

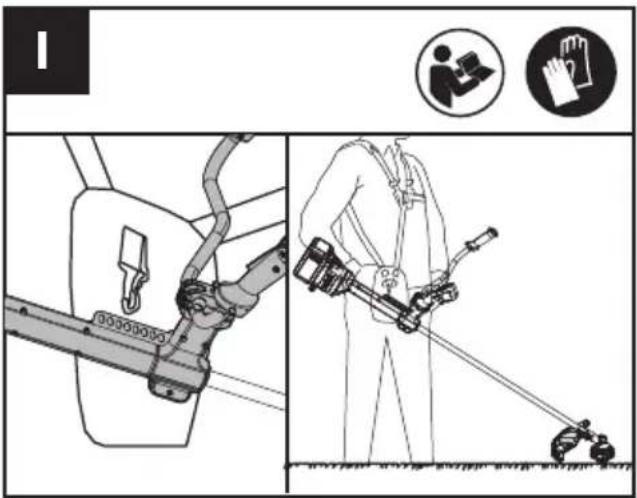

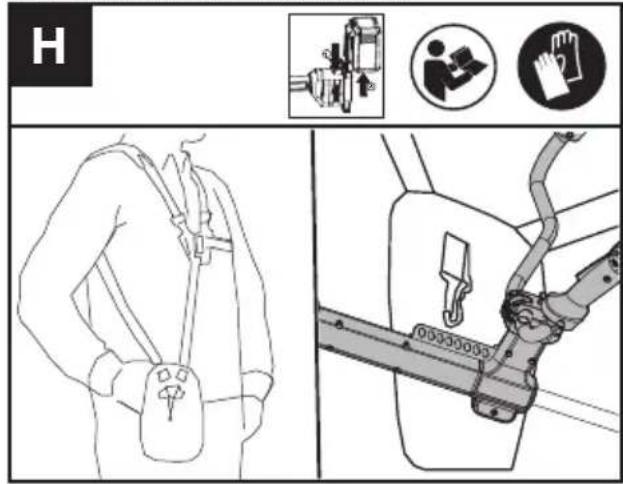

Hvordan justerer jeg selen og balanserer maskinen?

Juster selestroppen for optimal komfort. For balansering, ta på selen, heng maskinen på, og la den henge. Hvis den lener fremover eller bakover, juster hoftestøttens tilkobling til den er horisontal, med skjæretilbehøret omtrent 15 cm over bakken.

Hva er delenumrene for tilbehør?

Tilbehør som skjærehode, 3-tannsblad, skjørt, luftfiltre og batterier er tilgjengelig hos Kress-forhandlere. Se emballasjen eller håndboken for nøyaktige koder. For eksempel er anbefalt batteri KAC804 (4Ah) eller KAC810 (11Ah), og lader KAC840.

BRUKSANVISNING KC170.9 KRESS

Montering og betjening....273

Transport....278

Vedligeholdelse....278

Rengøring....279

Opbevaring....279

Fejlfinding....280

Tekniske data....281

Miljøbeskyttelse....282

Konformitetserklæring....283

INTRODUKTION

Kære kunde,

Gem alle advarsler og instruktioner for fremtidig reference.

BEMÆRK: Knappen for operatørtilstedeværelse er designet til at forhindre utilsigtet betjening. Når du trykker på knappen for operatørtilstedeværelse, frigøres gashåndtaget.

Montering og bruk....309

Tekniske data....317

NOR

Miljøverntiltak....318

Samsvarserklæring....319

INTRODUKSJON

Kjære kunde,

Takk for at du kjøpte dette Kress Commercial-produktet. Vi er dedikerte innen utvikling av høykvalitetsprodukter som møter dine behov for kommersiell landsskapsarkitektur.

Kress-merket er synonymt med försteklasses service. Hvis du har spørsmål eller bekymringer angående produktet gjennom produktets levetid, bes du kontakte forhandleren din eller vårt kundeserviceteam for å få hjelp.

Vi er sikre på at du vil ha glede av å bruke Kress-produktet ditt i mange år fremover.

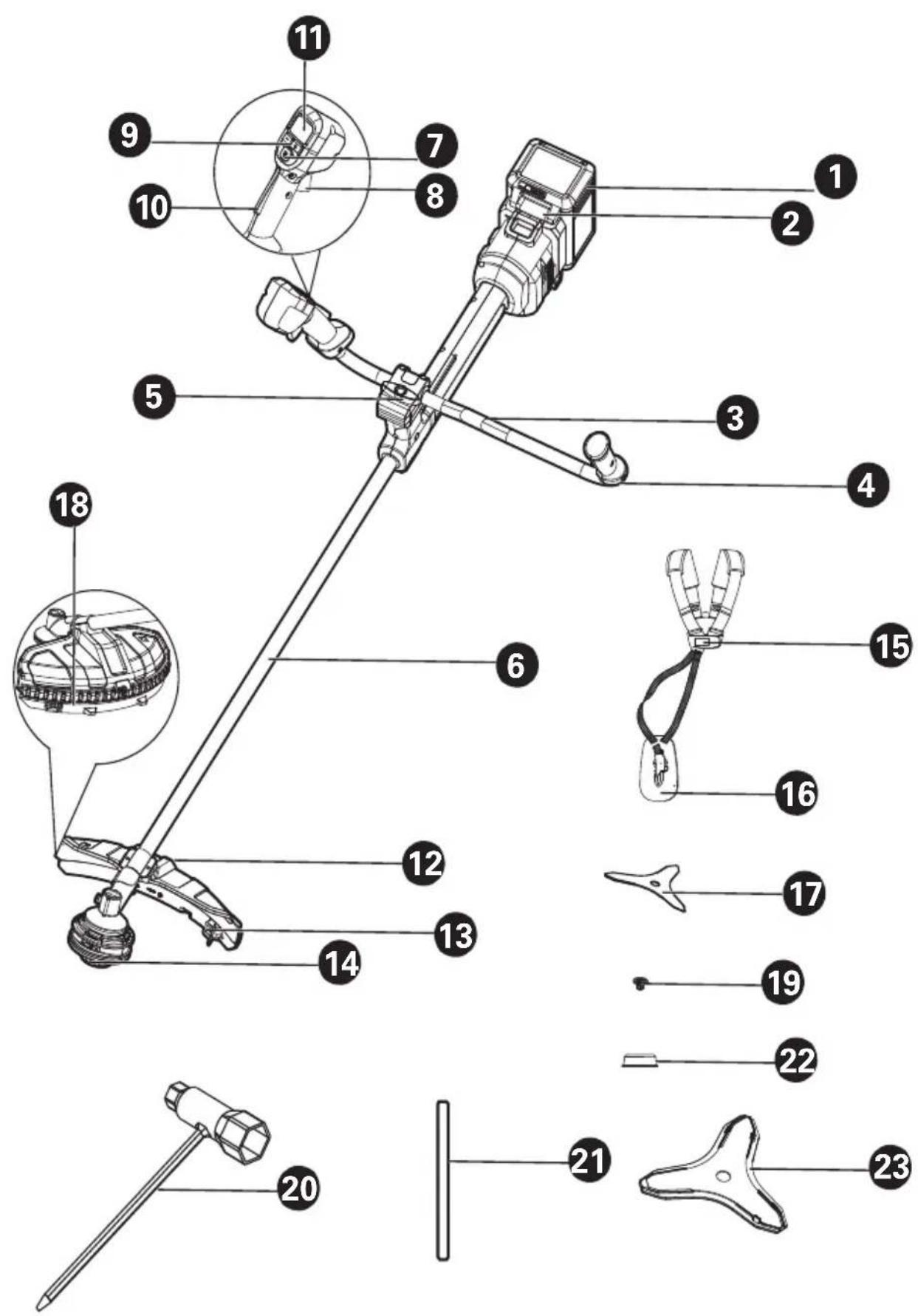

FORMÅLSMESSIG BRUK

Denne maskinen er beregnet til å kutte gress og høyt ugress som ikke er mulig med en gressklipper. Denne maskinen brukes også på områder med helninger som ikke er egnet for klipping.

* Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen.

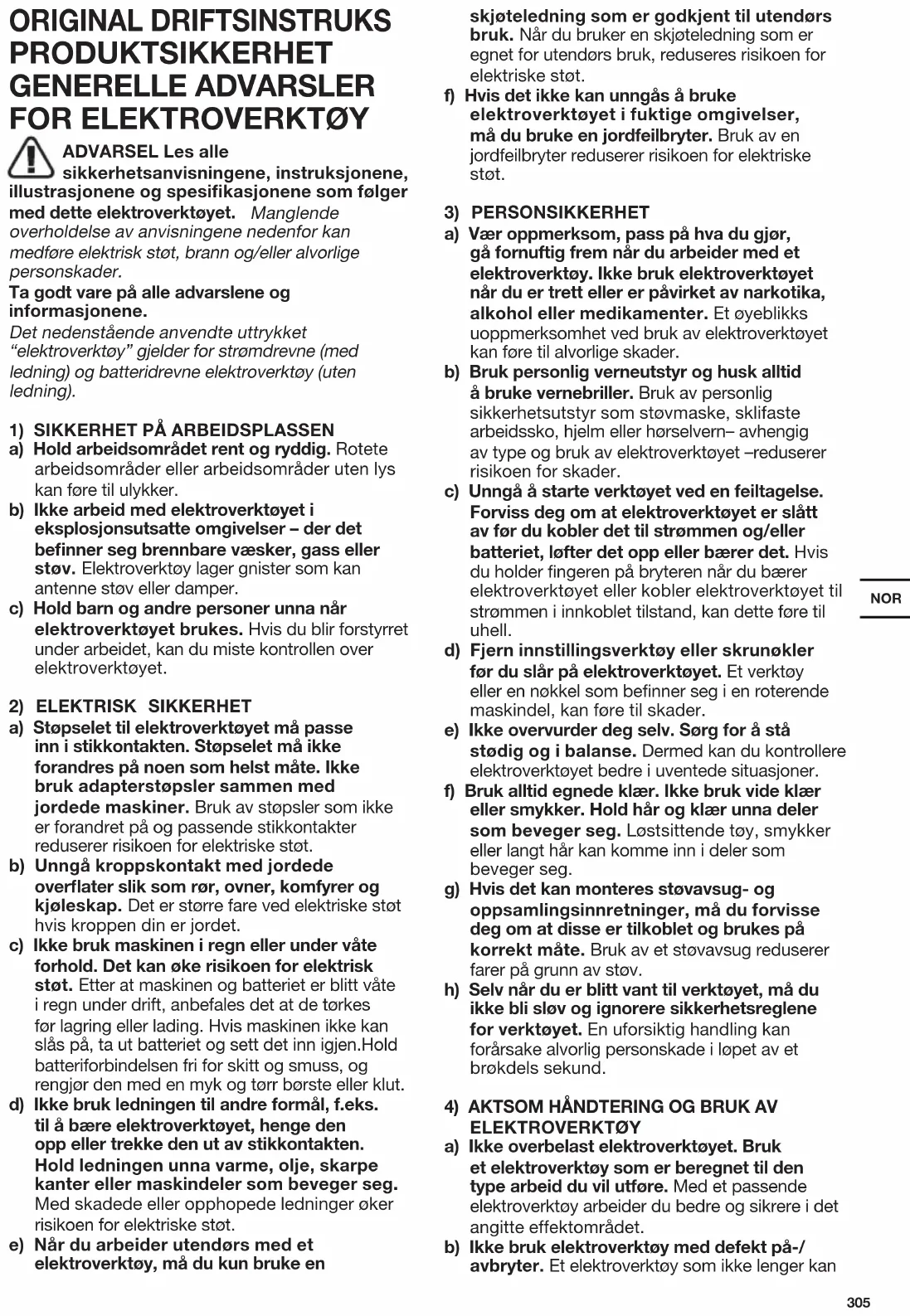

ORIGINAL DRIFTSINSTRUKS PRODUKTSIKKERHET GENERELLE ADVARSLER FOR ELEKTROVERKT∅Y

ADVARSEL Les alle

sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN
a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Ikke bruk maskinen i regn eller under våte forhold. Det kan øke risikoen for elektrisk støt. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen. Hold batteriforbindelsen fri for skitt og smuss, og rengjør den med en myk og tørr børste eller klut.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en

skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern- avhengig av type og bruk av elektroverktøyet -reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÄNDTERING OG BRUK AV ELEKTROVERKTÖY

a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan

slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/ eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
5) AKTSOM HÄNDTERING OG BRUK AV BATTERIDREVNE VERKT∅Y
a) Lad batteriet kun opp i ladeapparaker som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann,

eksplosjon eller fare for personskade.

f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturområdet, kan skade batteriet og øke brannfaren.
6) Service
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.
b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

SIKKERHETSADVARSLER FOR GRESSTRIMMER OG RYDDESAG

a) Ikke bruk maskinen under dårlige værforhold, spesielt når det er fare for lynnedslag. Dette reduserer risikoen for å bli truffet av lynet.
b) Inspiser området grundig for dyr der maskinen skal brukes. Dyr kan bli skadet av maskinen under drift.
c) Inspiser området der maskinen skal brukes med jevne mellomrom, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer. Gjenstander som kastes kan forårsake personskade.
d) Før du bruker maskinen, må den alltid inspiseres visuelt for å se at skjæreren eller kniven og skjære- eller knivenheten ikke er ødelagt. ∅delagte deler øker risikoen for skader.
e) Følg instruksjonene for å bytte tilbehør. Feil strammede bolter eller muttere kan enten skade kniven eller føre til at det løsner.
f) Den nominelle rotasjonshastigheten til kniven må minst tilsvare den maksimale rotasjonshastigheten som er angitt på maskinen. Kniver som går raskere enn den nominelle rotasjonshastigheten kan knekke og fly fra hverandre.
g) Bruk øye-, øre-, hode- og håndvern. Tilstrekkelig verneutstyr reduserer faren for personskade ved flyvende rusk eller utilsiktet kontakt med kuttetråden eller kniven.
h) Når du bruker maskinen, må du alltid ha på vernesko. Ikke bruk maskinen når du er barbeint eller bruker sandaler. Dette reduserer sjansen for skade på føttene ved kontakt med den bevegelige skjæreren, tråden eller kniven.
i) Når du bruker maskinen, må du alltid ha på langbukse. Eksponert hud øker sannsynligheten for skader fra gjenstander som kastes.
j) Hold tilskuere unna mens du bruker maskinen. Gjenstander som kastes ut kan føre til alvorlig

personskade.

k) Bruk alltid to hender når du betjener maskinen. Hold i maskinen med begge hender for å unngå å miste kontrollen.

I) Hold kun i maskinen med de isolerte gripeflatene, siden kuttetråden eller kniven kan komme i kontakt med skjulte kabler. Kuttetråd eller kniver som kommer i berøring med en strømførende kabel, kan gjøre eksponerte metalldeler på det elektriske verktøyet strømførende og gi operatøren et elektrisk støt.

m) Ha alltid godt fotfeste og bruk maskinen kun når du står på bakken. Glatte eller ustabile overflater kan føre til mistet balanse eller kontroll over maskinen.

n) Ikke bruk maskinen i for bratte bakker. Dette reduserer risikoen for mistet kontroll, skli og fall, noe som kan føre til personskade.

o) Når du arbeider i bakker, må du alltid ha et kontrollert fotfeste. Arbeid alltid på tvers av skråninger, aldri opp eller ned. Utvis ekstrem forsiktighet når du endrer retning. Dette reduserer risikoen for mistet kontroll, skli og fall, noe som kan føre til personskade.

p) Hold alle deler av kroppen unna skjæreren, tråden eller kniven når maskinen er i drift. Før du starter maskinen, må du sørge for at skjæreren, tråden eller kniven ikke er i kontakt med noe. Et øyeblikks uoppmerksomhet under drift av maskinen kan føre til alvorlig personskade på deg selv eller andre.

q) Ikke bruk maskinen over midjehøyde. Dette bidrar til å forhindre utilsiktet kontakt med skjæreren eller kniven, og gir bedre kontroll over maskinen i uventede situasjoner.

r) Når du skjærer buskas eller spirer som er under spenning, må du være oppmerksom på tilbakefjæring. Når spenningen i trefibrene løsnes, kan buskaset eller spiren treffe operatøren og/eller kaste maskinen ut av kontroll.

s) Vær ekstremt forsiktig når du skjærer buskas og spirer. Det tynne materialet kan sette seg fast i kniven og bli pisket mot deg eller trekke deg ut av balanse.

t) Oppretthold kontrollen over maskinen og ikke berør skjærer, tråd eller kniver og andre farlige bevegelige deler mens de fortsatt er i bevegelse. Dette reduserer risikoen for skade fra bevegelige deler.

u) Bær maskinen med maskinen slått av og bort fra kroppen. Riktig håndtering av maskinen reduserer sannsynligheten for utilsiktet kontakt med skjærer, tråd eller kniv som er i bevegelse.

v) Ved transport eller oppbevaring av maskinen, må dekselet til metallkniven alltid monteres. Riktig håndtering av maskinen reduserer sannsynligheten for utilsiktet kontakt med kniven.

w) Bytt kun til ny skjærer, tråd, skjærehoder og kniver spesifisert av produsenten. Feil reservedeler kan øke risikoen for brudd og skade.

x) Når du fjerner fastkjørt materiale eller utfører service på maskinen, må du sørge for at bryteren er av og at batteripakken er fjernet. Utilsiktet start av maskinen under fjerning av

fastkjørt materiale eller service kan føre til alvorlig personskade.

ÅRSAKER OG RELATERTE ADVARSLER FOR BEVEGELSER I BLADET

Bladet kan plutselig bevege seg sidelengs, forover eller bakover som følge av bevegelser i maskinen, som kan oppstå dersom bladet setter seg fast eller griper tak i en gjenstand, et ungt tre eller en trestubbe. Dette kan skje med stor nok kraft til at maskinen og/eller operatøren dyttes i en retning, og muligens mister kontrollen over maskinen.

Bevegelser i bladet og tilhørende farer kan unngås ved å ta riktige forholdsregler som angitt nedenfor.

a) Hold et fast grep med begge hender på maskinen og plasser armene for å motstå bladets trykk. Plasser kroppen til venstre for maskinen. Bevegelser i bladet kan øke risikoen for skade på grunn av uventede bevegelser i maskinen. Bevegelser i bladet kan kontrolleres av operatøren hvis det tas passende forholdsregler.

b) Hvis bladet setter seg fast eller dersom skjæring avbrytes, må maskinen slås av og holdes uten bevegelser i materialet til bladet stopper helt. Mens bladet setter seg fast, må du aldri forsøke å fjerne maskinen fra materialet eller trekke maskinen bakover mens bladet er i bevegelse, ellers kan det oppstå bevegelse i bladet. Undersøk og iverksett korrigerende tiltak for å eliminere årsaken til at bladet setter seg fast.

c) Ikke bruk sløve eller skadede kniver. Sløve eller skadede kniver øker risikoen for at det setter seg fast eller henger seg fast i en gjenstand, noe som fører til bevegelser i bladet.

d) Sørg alltid for god synlighet til materialet som kuttes. Bevegelser i bladet har større sannsynlig for å oppstå i områder der det er vanskelig å se materialet som kuttes.

e) Hvis du blir kontaktet av en annen person mens du bruker maskinen, må du slå av maskinen. Det er økt fare for skade ved at andre personer treffes ved bevegelser i bladet.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.

b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter.

Kortslutning av batteriet kan forårsake skader eller brann.

c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Hold batteripakken ren og tørr.
g) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
h) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
i) Ikke ha batteripakken til ladning når den ikke er i bruk.
j) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.
k) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
I) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
m) Hold batteripakken utenfor barns rekkevidde.
n) Ta vare på den originale bruksanvisningen for fremtidig bruk.
o) Ta ut batteriene fra utstyret når det ikke er i bruk.
p) Kvitt deg med produktet på forsvarlig måte.
q) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
r) Hold batteriet unna mikrobølger og høyt trykk.

BRUKERHÅNDBOKSKRAV FOR TRÅDL∅ST PRODUKT

a) Bruk av denne enheten er underlagt følgende to betingelser:

(1) Denne enheten kan ikke forårsake skadelig interferens, og
(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.
b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.
c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radio-eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere

av følgende tiltak:

• Reorienter eller flytt mottakerantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Konsulter forhandleren eller en erfaren radio/TV-tekniker for å få hjelp.

SYMBOLER

	To reduce the risk of injury, user must read instruction manual
	Bruk øye-, øre- og hodebeskyttelse
	Bruk hørselsvern
	ADVARSEL – avstanden mellom maskinen og tilskuere mål være minst 15 m (50 fot).
	Bruk sklisikkert fottøy
	ADVARSEL – koble fra batteriet før vedlikehold
	Bruk håndbeskyttelse
	ADVARSEL – vær oppmerksom på gjenstander som kastes.
	Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.
Li-Ion	Litium-ion-batterier Dette produktet er merket med symboler tilknyttet “separat samling” av alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
	Ikke brenn
	Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Fjern batteriet fra strømtilkoblingen før du utfører noen justeringer, service eller vedlikehold.
	Se opp for knivstøt.
	Klipping

MONTERING OG BRUK

Merk: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

F∅R BRUK:

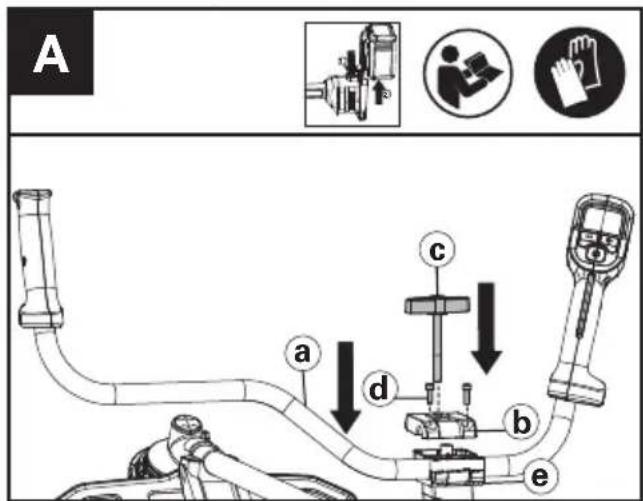

Montering av sykkelhåndtaket (se fig. A)

1. Fjern batteripakken før du monterer håndtaket.

2. Plasser håndtaket (a) i den nedre klemmedelen (e). Plasser deretter den øvre klemmedelen (b) og klemmeskruen (c) i rekkefølge som vist. Til slutt stram skruene (d) for å fullføre monteringen.

Demontere og montere sikkerhetsvernet

ADVARSEL:

1. Batteripakken må fjernes før du monterer eller demonterer sikkerhetsvernet.
2. For å redusere risikoen for skade og oppnå maksimal ytelse ved kutting, må sikkerhetsvernet og kuttedelen være godkjent.

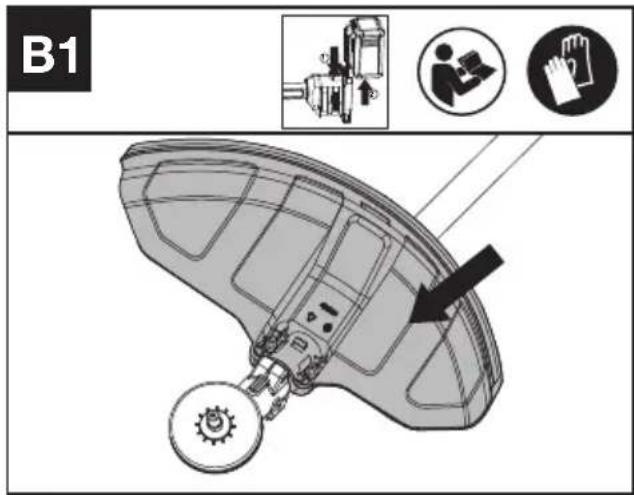

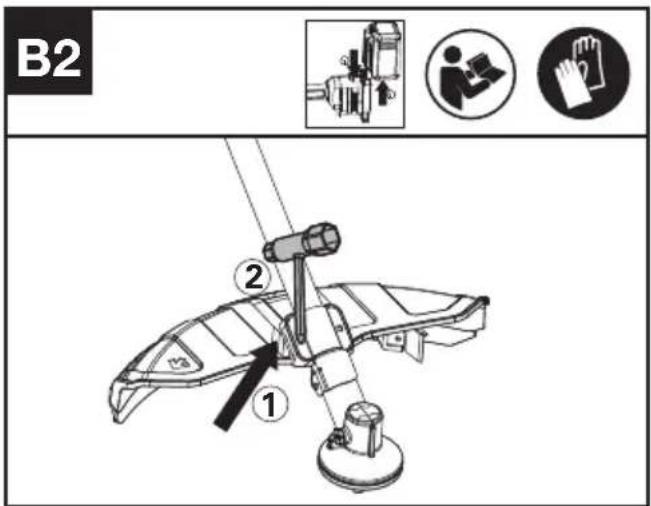

Montering av sikkerhetsvernet (se fig. B1, B2)

B1

B2 ① ②

1. Plasser sikkerhetsvernet i posisjon til det sitter fast. (Se fig. B1)
2. Stram til skruene med skiftenøkkelen for å sikre at sikkerhetsvernet ikke beveger seg under driften. (Se fig. B2)

NOR

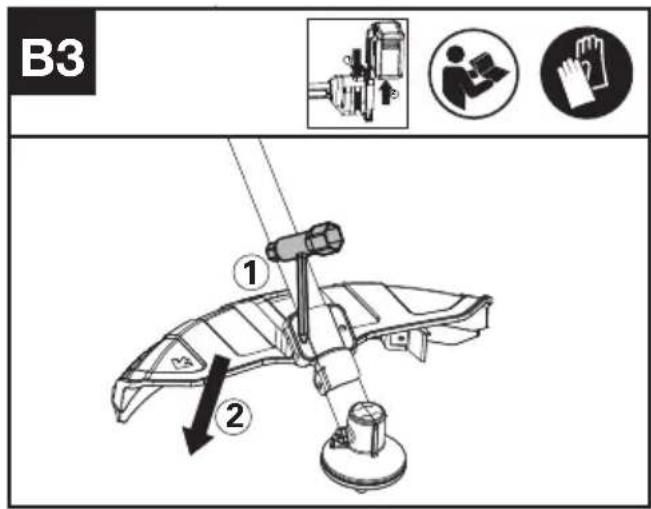

Fjerne sikkerhetsvernet. (Se fig. B3)

B3 ① ②

1. Fjern skruene og løsne sikkerhetsvernet.

Demontere og montere skjørtet og strengskjærebladet

Montering av skjørt og strengskjæreblad. (Se fig. C1, C2)

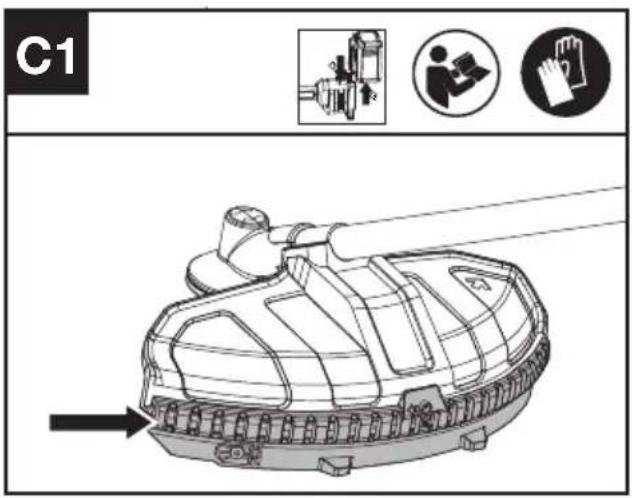

C1

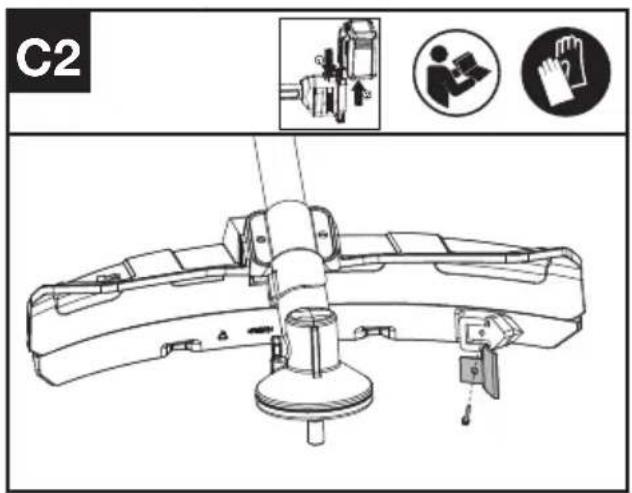

C2

1. Skyv skjørtet langs bunnen av sikkerhetsføringen til skjørtet när enden av sikkerhetsføringen.
2. Plasser strengskjærebladet i posisjonen på skjørtet. Stram til skruene til det er sikkert på plass.

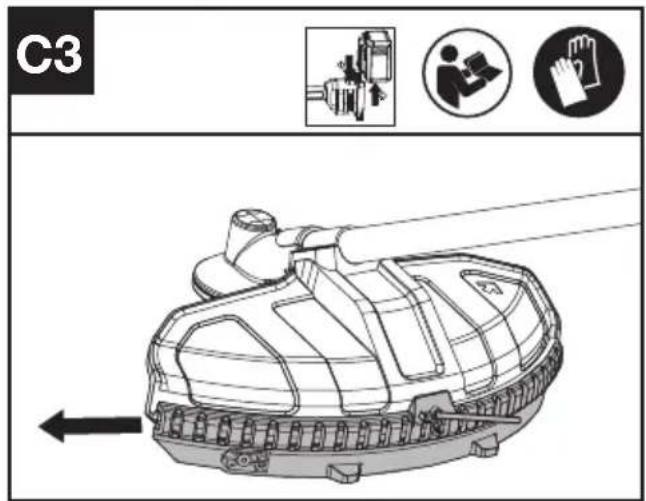

Fjerne skjørt og strengskjæreblad. (Se fig. C3)

C3

1. Sett låsestiften inn i hullet på skjørtet som vist og fjern skjørtet langs sikkerhetsvernet.

Demontere og montere kuttehodet

ADVARSEL! Et skadet eller løst kuttedelhode kan vibrere, sprekke, brekke eller løsne fra krattkutteren, noe som kan føre til alvorlig eller dødelig personskade eller eiendomsskade. Pass på at kuttehodet er ordentlig og sikkert strammet og i god stand før start av arbeidet.

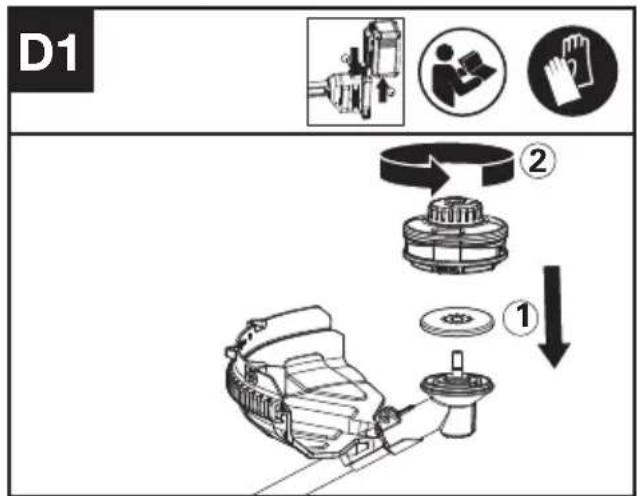

Montering av kuttehodet (se fig. D1)

1. Plasser krattkutteren for å gjøre det enklere for deg å betjene.
2. Plasser kuttehodet og den indre flensen i rekkefølgen som vist, og roter kuttehodet mot klokken.

1. Sett låsestiften inn i girkassen og vri kuttehodet med klokken for å fjerne kuttehodet.

Demontere og montere 3-tannsbladet

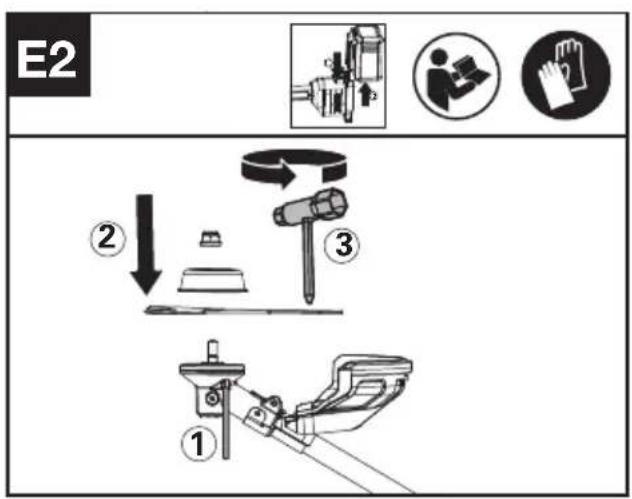

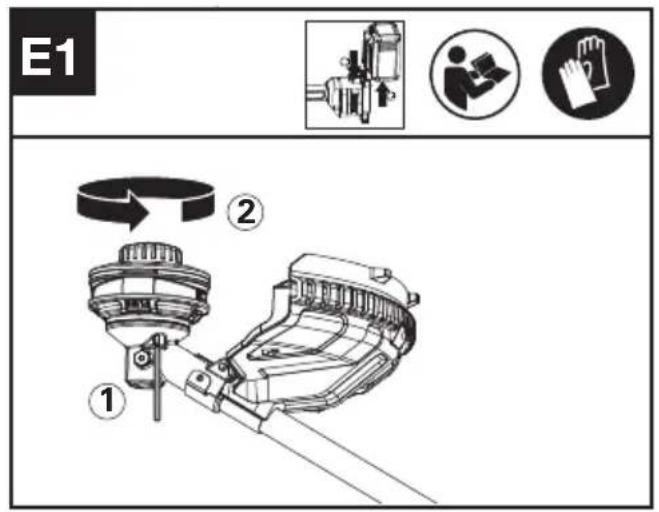

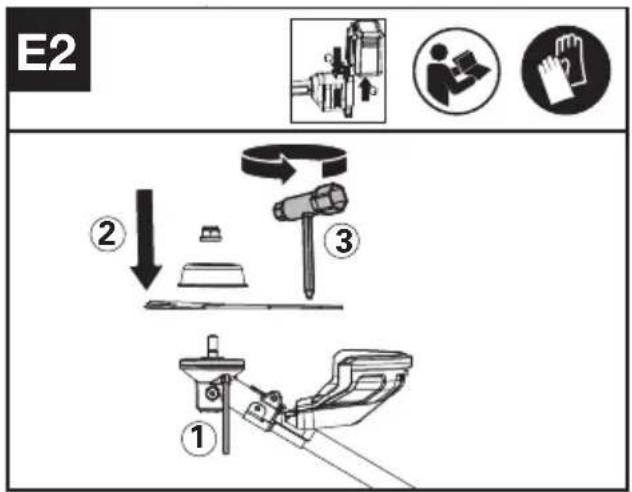

Montering av 3-tannsbladet (se fig. E1, E2).

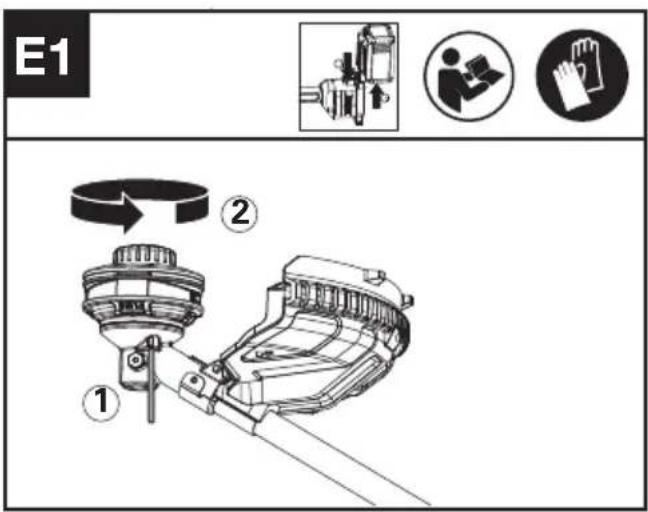

E1 ① ②

1. Plasser krattkutteren for å gjøre det enklere for deg å betjene.
2. Sett låsestiften inn i girkassen og vri kuttehodet med klokken for å fjerne kuttehodet.
3. Plasser 3-tannsbladet, følgeplaten og mutteren i

rekkefølge og stram med unbrakonøkkelen mot klokken for å installere 3-tannsbladet..

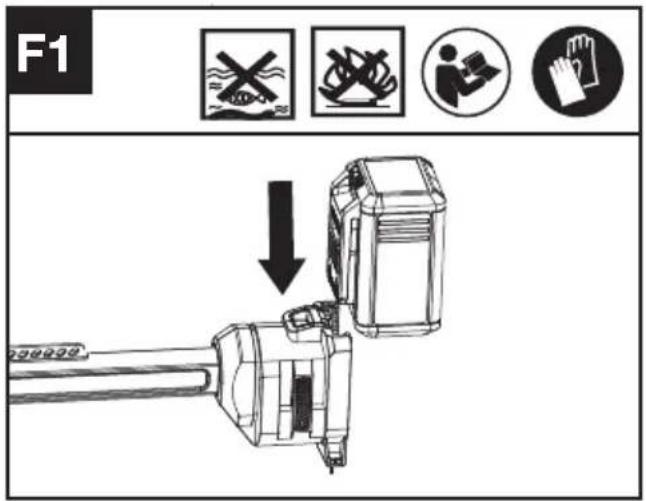

Fjerning eller installering av batteripakke (Se figur. F1, F2)

1. Skyv batteripakken inn i batterirommet.
2. Trykk på låsen på batteripakken og fjern batteripakken fra verktøyet.

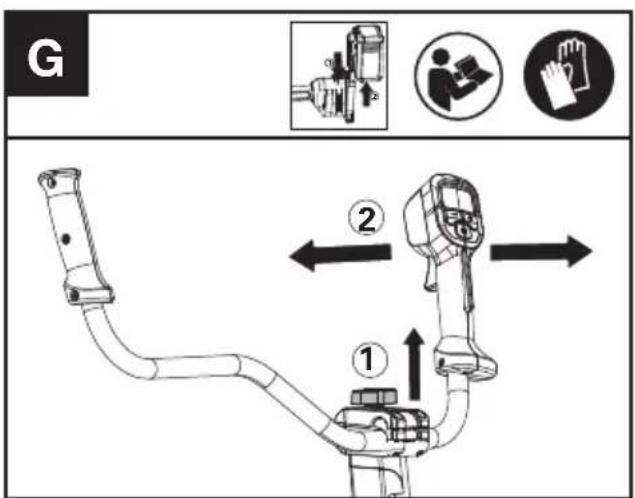

Justering av håndtaket (se fig. G)

G ① ②

1. Løsne klemmebolten og juster håndtaket for å

finne en passende posisjon. (Se fig. G)

1. Stram klemmebolten til håndtaket ikke kan flyttes. Justering av selen (se fig. H)

Justering av selen (se fig. H)

1. Juster lengden på selestroppen for å gjøre det behagelig under driften mens du kobler hofteputen til krattkutteren.

Balansere krattkutteren (se fig. I)

1. Ta på selen og koble hofteputen til krattkutteren. La kutteren henge på selen til den slutter å bevege seg. (Kuttedelen eller kuttehodet skal være avslappet over bakken). Merk: Juster forbindelsen mellom hofteputen og krattkutteren hvis den ikke er riktig balansert.

DRIFT:

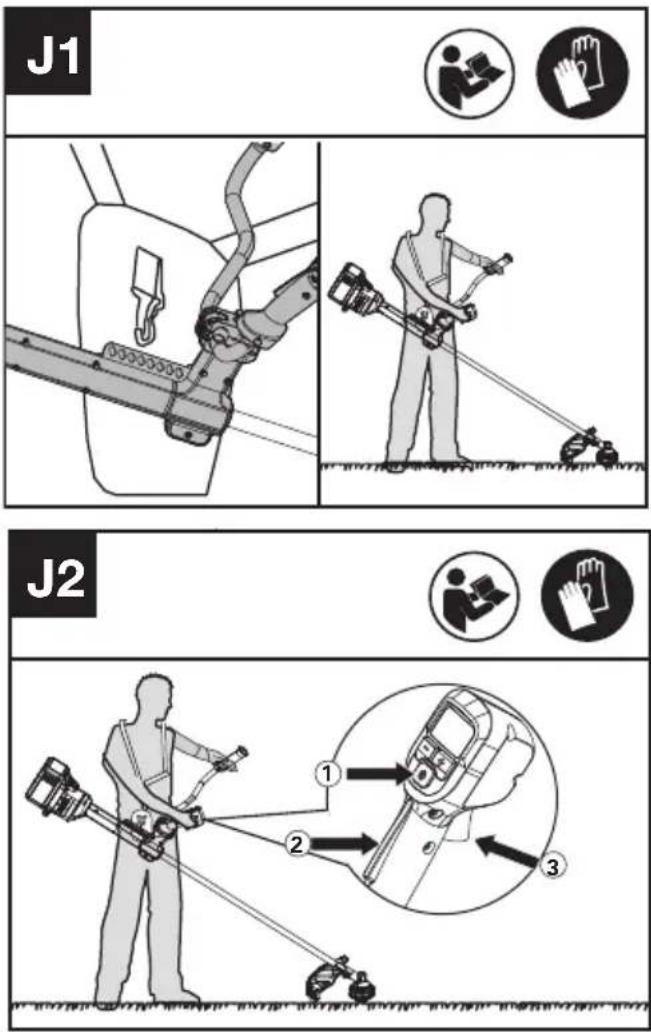

Starte krattkutteren (se fig. J1, J2)

J1 J2

1. Koble hofteputen til krattkutteren.
2. Hold krattkutteren godt med din høyre hånd på kontrollhåndtaket – vikle tommelen rundt håndtaket. Hold kutteren med venstre hånd på støttehåndtaket – vikle tommelen rundt håndtaket.
3. Hold og trykk på/av-bryteren til den grønne LED-en lyser. Den grønne LED-en viser strømnivået.
4. Trykk bryteren for operatørtilstedeværelse først, og deretter på gassbryteren for å starte maskinen. Den grønne LED-en for start/stopp-indikasjon slukker etter 5 sekunder og produktet må startes på nytt.

MERK: Bryteren for operatørtilstedeværelse er designet for å forebygge utilsiktet bruk. Når du trykker på bryteren for operatørtilstedeværelse utløses gassbryteren.

1. Effektnivåer kan velges avhengig av applikasjonen. Bruk +/- for å kontrollere hastigheten. LED-ene indikerer det valgte effektnivået. Jo høyere effektnivå, jo raskere kan skjæreredskapen kjøres.

Stoppe krattkutteren

Slipp gassbryteren for å stoppe maskinen.

ADVARSEL! Skjærehodet fortsetter å gå rundt etter at trimmeren er slått av. Vent til r stanset før du legger ned redskapet.

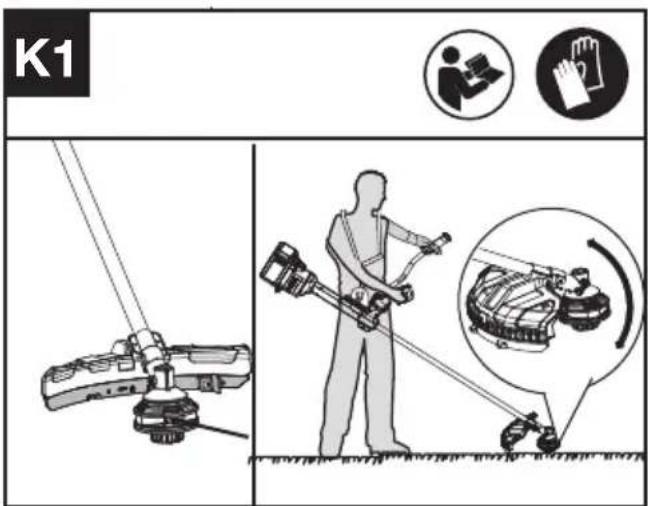

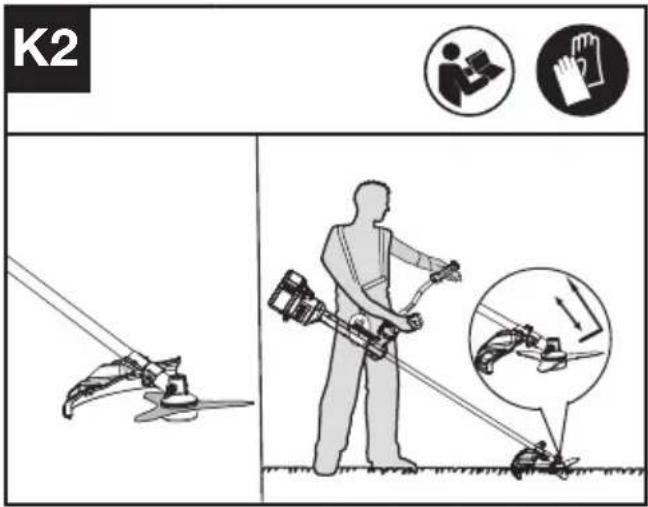

Velg egnet blad for applikasjonen (se fig. K1, K2)

K1 ←→←→

K2 #10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1. Når du arbeider med kuttehode og skjørt, flytt krattkutteren frem og tilbake på bakken som vist på fig. K1.

2. Ved arbeid med kuttebladet, sveipes buskekutteren parallelt med bakken foran deg. Bruk venstre side av kuttebladet for å redusere risikoen for tilbakeslag.

MERK:

1. Bruk spissen av kuttetråden til å trimme; ikke tving trimmerhodet inn i uklippet gress.
2. Tråd- og stakittgjerder kan føre til ekstra slitasje på kuttetråden og brudd. Stein- og murvegger, fortauskanter og tre kan slute ut kuttetråder rask
3. Unngå trær og busker. Trebark, lister, sidespor og gjerdestolper kan lett bli skadet av kuttetråder.
4. Det valgte effektnivået påvirker batteriets varighet. Jo lavere effektnivå, jo lengre varighet. Det anbefales å brukes det laveste effektnivået unntatt i de verste kutteforholdene.

TRANSPORT

Transport av gresstrimmeren

1. Slå av gresstrimmeren og ta ut batteriet.
2. Når du transporterer gresstrimmeren for hånd, holder du midt på skaftet for å sikre at maskinen er parallell med bakken.
3. Når du transporterer gresstrimmeren i et kjøretøy, må du feste og posisjonere den for å forhindre bevegelse eller skade.

Transportere batteriet

1. Sørg for at batteriet er i sikker stand.
2. Bruk ikke-ledende emballasje når du transporterer batteriet.
3. Innholdet av Li-lon-batterier er underlagt kravene i lov om farlig gods.

Transporter batterier kun når batterikammeret er uskadet. Pakk batteriene inn på en slik måte at de ikke kan forflytte seg i emballasjen.

VEDLIKEHOLD

ADVARSEL! FJERN ALLTID BATTERIET F∅R DU UTF∅RER VEDLIKEHOLD PÅ EKUTTERE.

ADVARSEL! Bruk av kabel eller metallforsterket streng er ikke tillatt da detere ekstremt farlig. Bruk kun kuttestrengen anbefalt i denne håndboken.

Vikle strengen (se fig. L1, L2, L3)

L1

1. Sett erstatningslinen gjennom øyet (Line In) og før den ut gjennom det andre øyet. Pass på at begge endene av linen er like på hver ende av trimmerhodet (anbefalt 4.5 m (15 fot)) og kutt linen. (Se fig. L1, L2)
2. Drei skiven med klokken for å vikle linen rundt spolen til det gjenstår ca. 16 cm (6") på hver side. (Se fig. L3)

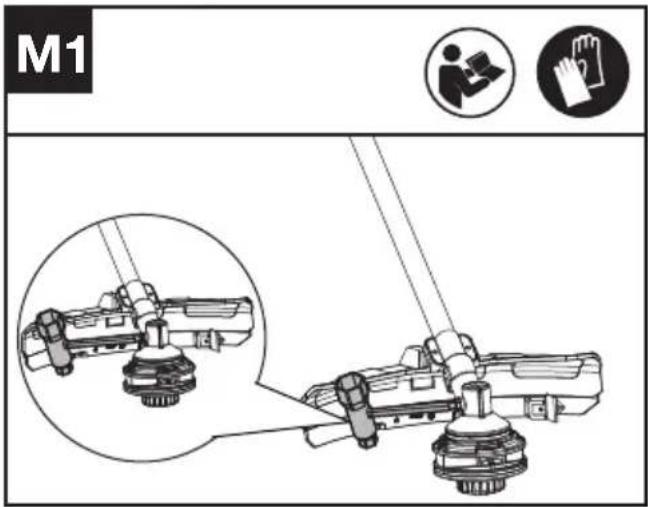

Smøre girboksen (Se fig. M1, M2)

M1

NOR

1. Fjern skruen på girboksen.
2. Hvis det ikke er noe vinkeldrevolje på enden av skruen, kan du klemme 5 g av giroljen inn i girkammeret.
3. Sett skruen på igjen og stram den godt.
4. Sett inn batteriet og kjør krattkutteren i 1 minutt for å sørge for at giret blir ordentlig smurt.

Rengjøre luftfilteret (se fig. N1, N2)

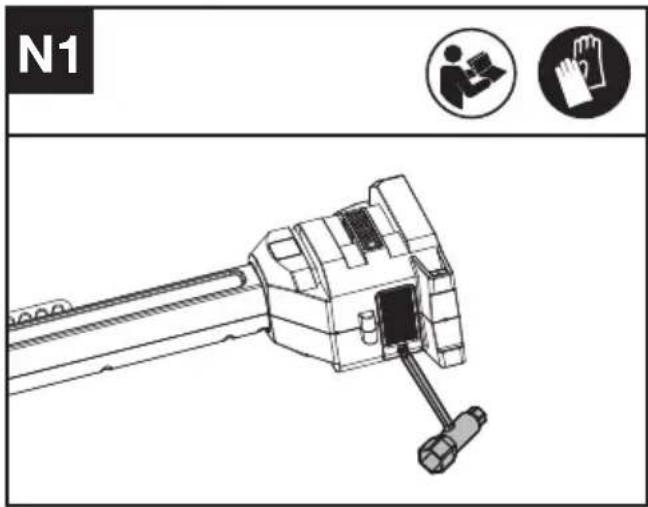

N1

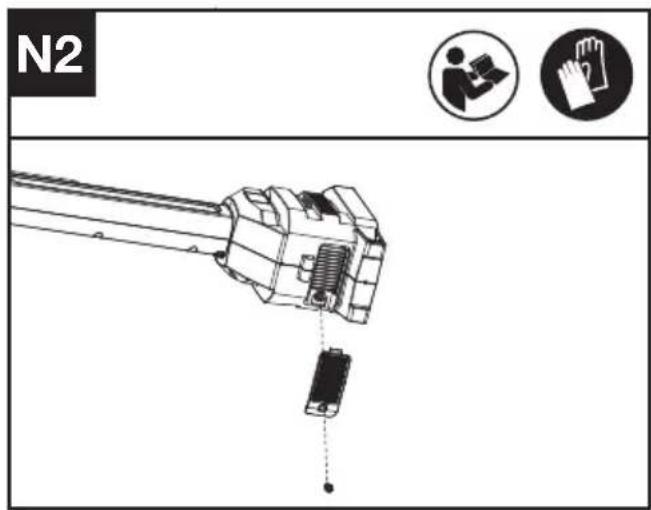

N2

1. Rengjør området rundt luftfilteret. Bruk en fuktig klut eller en myk børste.
2. Skru av og fjern luftfilteret.
3. Vask luftfilteret med rennende vann for å fjerne smuss.
4. La luftfilteret lufttørke. Installer det deretter i kammeret ved å stramme skruen.

Vedlikeholdsintervaller

Det anbefales å smøre girboksen og rengjøre luftfilteret hver 50. driftstime basert på faktisk bruk.

RENGJ∅RING

1. Slå av gresstrimmeren og ta ut batteriet.
2. Ikke bruk aggressive vaskemidler eller løsemidler. Rengjør maskinen etter bruk med en fuktig klut dyppet i nøytralt vaskemiddel.
3. Hold kontakten fri for fremmedlegemer, og rengjør den med en myk og tørr børste eller klut.
4. Ikke spray vann på motoren og elektriske komponenter.
5. Ikke rengjør maskinen med et trykkvaskeaggregat.

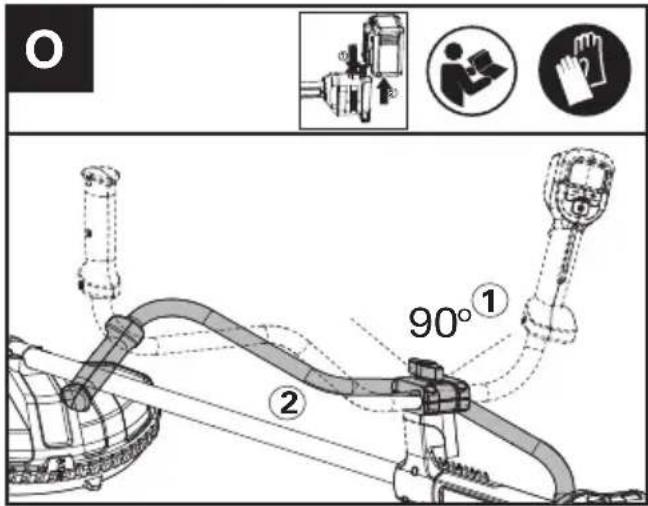

OPPBEVARING

90°① ②

1. Fjern batteripakken fra gresstrimmeren før lagring
2. Løsne klembolten til sykkelhåndtaket kan flyttes.
3. Drei sykkelhåndtaket 90° med klokken og fold den ned.
4. Stram klembolten til håndtaket kan flyttes.
5. Oppbevar gresstrimmeren og batteriet på et tört og sikkert sted som er utilgjengelig for barn og andre uvedkommende. Fjern skjæreredskapen hvis den ikke skal brukes på en lang stund.
6. Lagre batteriet kun innenfor et temperaturområde mellom 5 °C (41 °F) og 25 °C (77 °F). La for eksempel ikke batteriet ligge i en bil om sommeren.
7. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen.

For Batteriverktøy

Den anbefalte omgivelsestemperaturområdet for utlading er -20°C\~45°C(-4°F\~113°F). Anbefalt omgivelsestemperatur for ladesystemet under lading er -5°C\~45°C (23°F\~113°F).

FEILS∅KING

Følgende tabell viser problemstillinger og handlinger du kan utføre hvis maskinen ikke fungerer normalt.

ADVARSEL: Slå av maskinen og fjern batteriet før feilsøking.

kommersiell krattkutter

Problemer Mulige årsaker Korrigerende tiltak
Batteriindikator-LED blinker	Lav batterispenning. Lad batteriet.
Rød feil-LED blinker Overbelastning. Skjæreredskapen sitter fast –		deaktiver produktet. Fjern batteriet.Rengjør skjæreredskapen for uønsket materiale.
Produktet starter ikke Smuss	i batterikontaktene. Rengjør batterikontaktene med trykkluft eller en myk børste.
	Andre problemer Kontakt serviceagent.
Trimmeren fungerer i perioder	Batteriet er ikke ordentlig satt inn i maskinen.	Sett batteriet ordentlig inn.
	Mulig elektrisk problem. Kontakt serviceagent.
Mye vibrasjoner/støy. Problem	med linebalansen. Spol linen på igjen.
	Problem med skjæreredskapen.Defekt maskin.	Bytt ut skjæreredskapen.Kontakt serviceagent.

BATTERI

Problemer Mulige årsaker Korrigerende tiltak
Feil-LED lyser	Batteriet er utladet	Lad batteriet. Hvis batteriet ikke lar seg lade, kontakt serviceagent.
	Temperaturproblem.	Bruk batteriet i omgivelser der temperaturen er mellom -5°C og 45°C (23°F til 113°F) ved lading; -20°C til 45°C (-4°F til 113°F) ved utlading.
	Annet	Kontakt serviceagenten din.

TEKNISKE DATA

Type: KC170 KC170.X (1-betegner maskin, representerer Trådløs grastrimmer)

	KC170 KC170.X **
Spenning	60 V --- MAX ***
Kuttehastighet	4200 / 5100 / 5900 rpm
Skjærediameter	42 cm
Snordiameter	2.4 / 2.7 mm nylon line
Beskyttelsesgrad	IPX4
Vekt (Bare verktøy)	5.5 kg

** X = 1-999, A-Z, M1-M9 er kun for forskjellige kunder, det er ingen sikkerhetsrelaterte endringer mellom disse modellene.

*** Spenning målt uten arbeidsbyrde. Innledende batterispenning när maksimalt 60 volt. Nominell spenning er 54 volt.

FORESLÅTTE BATTERIER OG LADERE

Batteri Kapasitet Lader Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Med seler for ryggbæring)	11.0 Ah

Vi anbefaler at du kjøper tilbehøret fra den samme forhandleren som solgte deg verktøyet. Se tilbehøremballasjen for mer informasjon. Din forhandler kan hjelpe deg og gi råd.

TEKNISKE DATA FOR BATTERIPAKKE (VALGFRITT)

Frekvensbånd for Bluetooth 2400-2483.5 MHz
Maksimal overført kraft for Bluetooth	8 dBm

KOMBINASJONER AV SKJÆREREDSKAPER, DEFLEKTORER OG BÆRESYSTEMER

Skjæreredskaper Beskyttelsesskjerm Bæresystemer
- 4" Trimmerhode(valgfritt, ikke inkludert)- 5" Trimmerhode	- Universaldeflektor med skjørt	- Dobbel skuldersele- Ryggsekk batteri Selemed hoftepute
- Knivblad - Universaldefektor uten skjørt

FOR BUSKKUTTER ST∅YINFORMASJON

Belastning lydtrykk	L_pA = 80 dB(A)
K_pA	3 dB(A)
Belastning lydeffekt	L_wA = 91.7 dB(A)
K_wA	3 dB(A)
Bruk hørselsvern

VIBRASJONS INFORMASJON

Vanlig belastningsvibrasjon	a_h = 3.7 m/s^2
Usikkerhet	K = 1.5 m/s^2

FOR GRESSKUTTER ST∅YINFORMASJON

Belastning lydtrykk	L_pA = 80.2 dB(A)
K_pA	3 dB(A)
Belastning lydeffekt	L_wA = 92.9 dB(A)
K_wA	3 dB(A)
Bruk hørselsvern

VIBRASJONS INFORMASJON

Vanlig belastningsvibrasjon	a_h = 4.9 m/s^2
Usikkerhet	K = 1.5 m/s^2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig av måten verktøyet brukes på og følgende eksempler og andre variasjoner i hvordan verktøyet brukes:
Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet.
Verktøyet er i god stand og godt veldlikeholdt.
Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.
Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.
Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og

når det går på tomgang, men ikke faktisk gjør jobben.

Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Unngå bruk av verktøy ved temperaturer på 10°C eller lavere.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk

hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

VI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse 60 V kommersiell krattkutter

Type KC170 KC170.X (1 - betegnelse på

maskineri, representant for trådløs gresstrimmer/ryddesag)

Anvendelse: kutting av ugress, kratt, busk og lignende vegetasjon

• Tilpassningsbedømmelse Utført ifølge Anneks VI
• Målt Lydkraftniv 91.7 dB (A)
• Erklært Garantert Lydkraftniv 92 dB (A)

FOR GRESSKUTTER

2000/14/EC revidert ved 2005/88/EC:

• Tilpassningsbedømmelse Utført ifølge Anneks VI
• Målt Lydkraftniv 92.9 dB (A)
• Erklært Garantert Lydkraftniv 96 dB (A)

Den notifiserte gruppen involvert

Navn: Intertek Deutschland GmbH (notified body 0905)

Standardene samsvarer med

EN 62841-1, FprEN IEC

62841-4-4:2020+FprAA:2021-02, EN 62233, EN

ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN

300328, EN 301489-1/-17, EN 50663

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd

Montering av 3-tandsbladet (se fig E1, E2)

E1 ① ②

Justering av selen (se fig. H)
