Produkttype	Trimmer / børsterenser ledningsfri
Mærke	Kress
Model	KC170.9
Nominel spænding	54 V (batteri 60 V max)
Skærehastighed	4200 / 5100 / 5900 o/min
Skærediameter	42 cm
Tråddiameter	2,4 / 2,7 mm (nylon)
Batteritype	Lithium-ion (Li-Ion), kompatibel med Kress 60 V
Vægt (værktøj alene)	5,5 kg
Lydtryksniveau (LpA)	80 dB(A) (børsterenser) / 80,2 dB(A) (kantklipper)
Lydeffektniveau (LwA)	91,7 dB(A) (børsterenser) / 92,9 dB(A) (kantklipper)
Vibrationer (ah)	3,7 m/s² (børsterenser) / 4,9 m/s² (kantklipper)
Beskyttelsesklasse	IPX4 (stænktæt)
Skæretilbehør	Skærehoved 4" eller 5", 3-tandsklinge, lineklinge
Strømforsyning	Genopladeligt batteri (ikke inkluderet)
Anbefalet oplader	KAC804 (4 Ah) eller KAC840 (30 A) eller KAC810 (11 Ah med sele)
Hovedfunktioner	Klipping af græs, ukrudt, buske; drejeligt hoved; hastighedsindstilling (3 niveauer)
Vedligeholdelse	Smøring af gearkasse hver 50. time; rengøring af luftfilter; udskiftning af skæretråd
Sikkerhed	Beskyttelse mod affald, hurtig klingestop, batterilås, utilsigtet startspærre
Reservedele	Skærehoved, nylontråd, 3-tandsklinge, skør, beskyttelse, batteri, oplader (fås hos forhandler)
Garanti	Kontakt forhandler eller overensstemmelseserklæring

Ofte stillede spørgsmål - KC170.9 KRESS

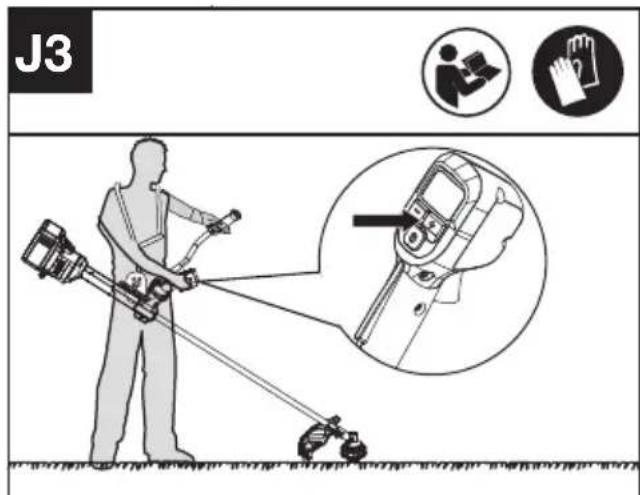

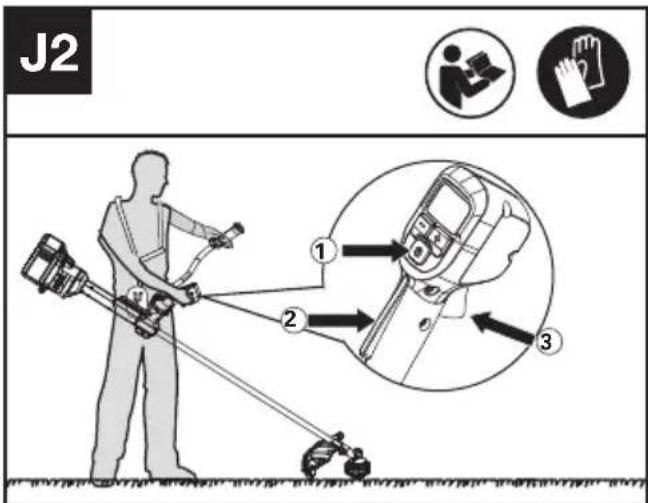

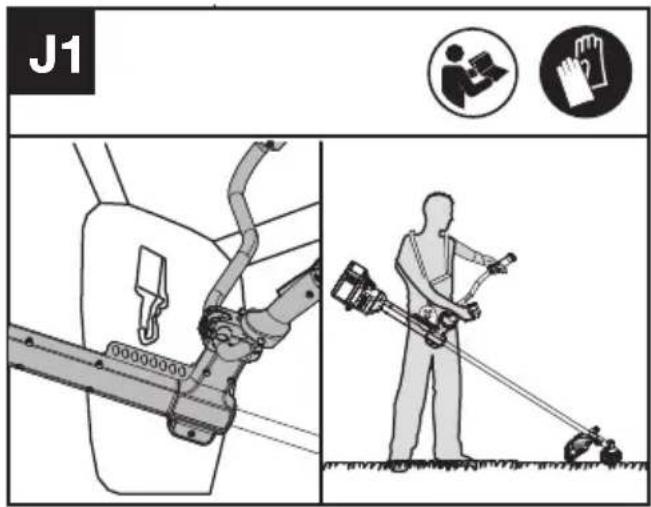

Hvordan starter jeg Kress KC170.9 trimmere?

For at starte, tag selen på, hold maskinen fast med begge hænder, tryk først på operatør tilstedeværelsesskiften (sikkerhedsknap), derefter på speederudløseren. Slip speederen for at stoppe. Vent på, at skærehovedet stopper helt, før du sætter værktøjet fra dig.

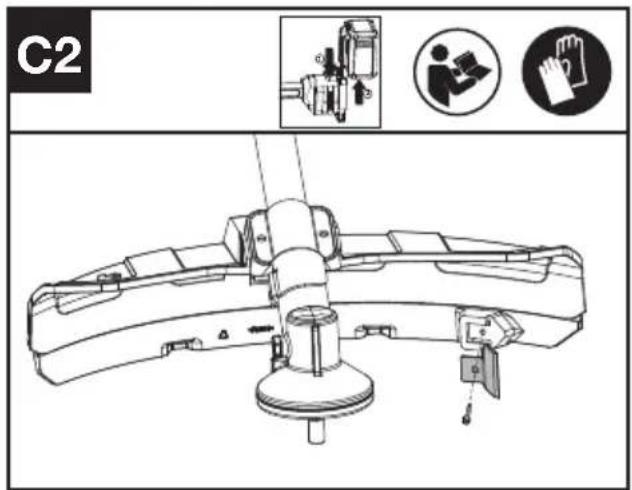

Hvilke typer klinger eller skærehoveder kan jeg bruge?

Denne model accepterer et nylontrådsskærehoved (4" eller 5") og en 3-tandsklinge til krat. Brug kun tilbehør anbefalet af Kress. Klingen skal monteres med den indvendige flange og spændes korrekt.

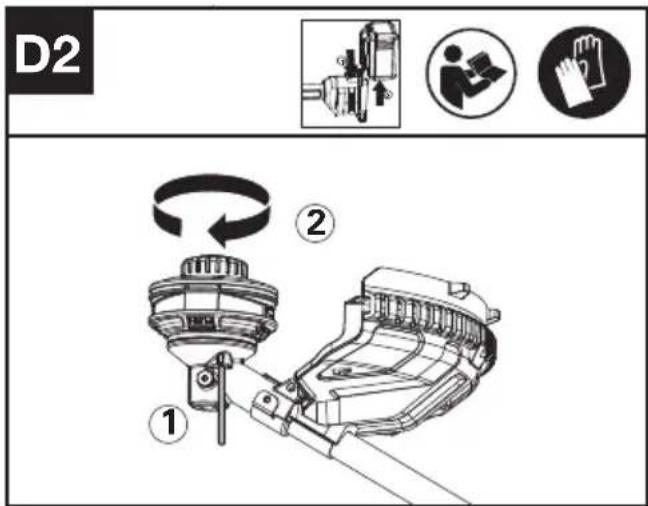

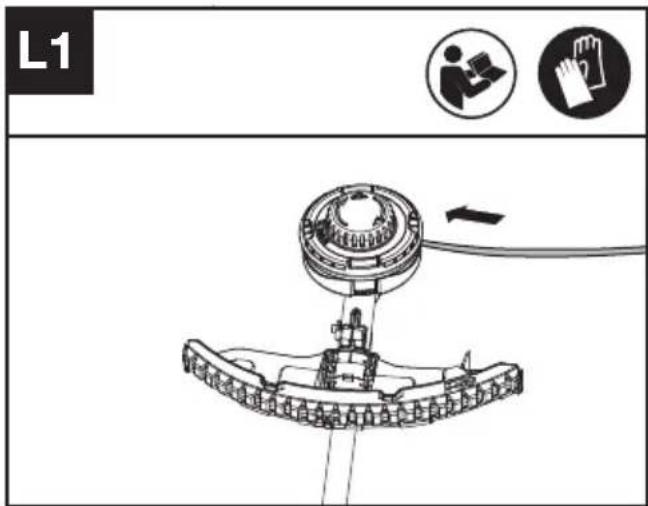

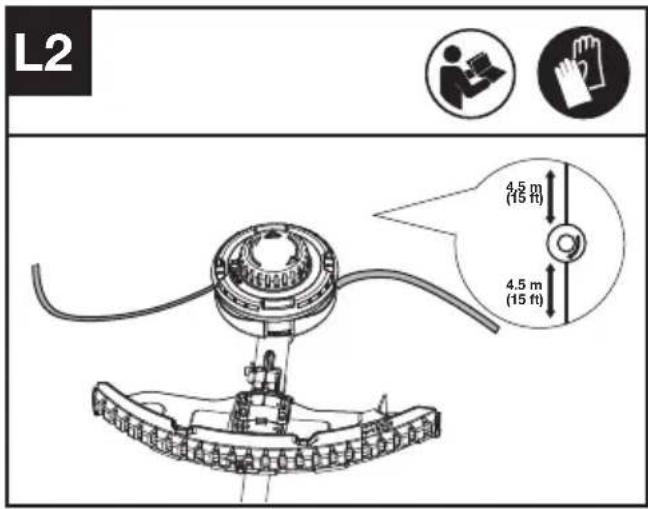

Hvordan skifter jeg skæretråden?

Fjern først batteriet. Indsæt erstatningstråden (diameter 2,4 eller 2,7 mm) i indgangsøjet på skærehovedet, før den ud gennem det andet øje, klip til en samlet længde på 4,5 m, drej derefter drejeknappen med uret for at spole ind, indtil der er ca. 16 cm tilbage på hver side.

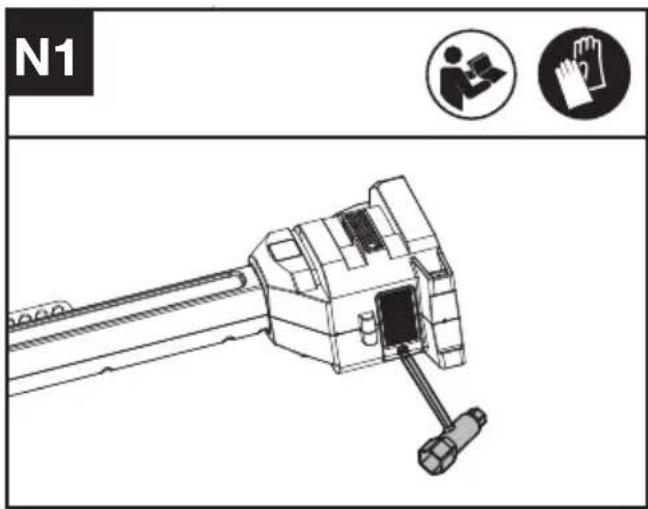

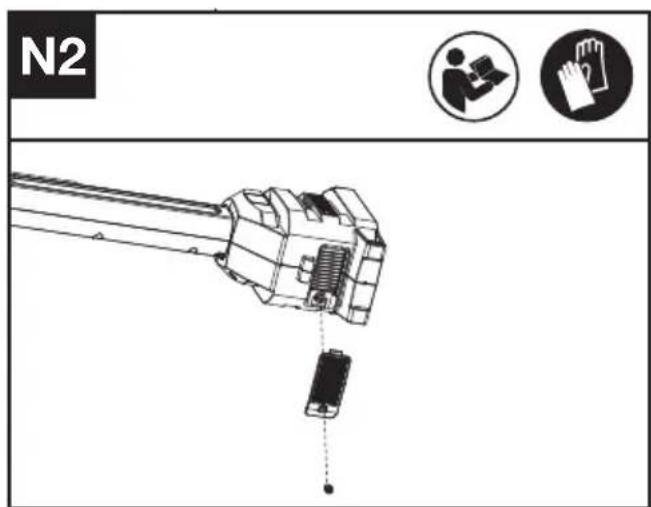

Hvordan vedligeholder jeg gearkassen?

Hver 50. driftstime fjernes skruen på gearkassen, indsprøjt 5 g konisk tandhjelsfedt, og luk derefter. Lad værktøjet køre i 1 minut for at fordele fedtet. Brug kun egnet fedt.

Hvad er batteriets levetid?

Batteritiden afhænger af det valgte effektniveau og det anvendte batteri. For eksempel med et 4 Ah batteri kan køretiden variere fra 20 til 40 minutter. Brug det laveste effektniveau for at maksimere varigheden. Batteriet genoplades på ca. 30 minutter med den hurtige oplader KAC840.

Hvad gør jeg, hvis maskinen ikke starter?

Kontroller, at batteriet er korrekt isat og opladet. Rengør batteriets kontakter med en tør klud eller trykluft. Hvis LED'en blinker rødt, kan maskinen være overbelastet eller overophedet: sluk den, fjern batteriet, lad det køle af, og fjern eventuelle hindringer. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge maskinen i regn?

Nej, brug aldrig maskinen i regn eller fugtige forhold. Dette øger risikoen for elektrisk stød. Hvis den bliver våd, tør den grundigt, før den opbevares eller oplades. IPX4-klassificeringen beskytter mod stænk, men ikke mod nedsænkning.

Hvordan transporterer jeg børsterenseren sikkert?

Sluk maskinen og fjern batteriet. Ved håndtransport hold den i midten af akslen, parallelt med jorden. I et køretøj sikres den mod bevægelse. Til batteriet brug en ikke-ledende emballage og overhold reglerne for farligt gods, hvis relevant.

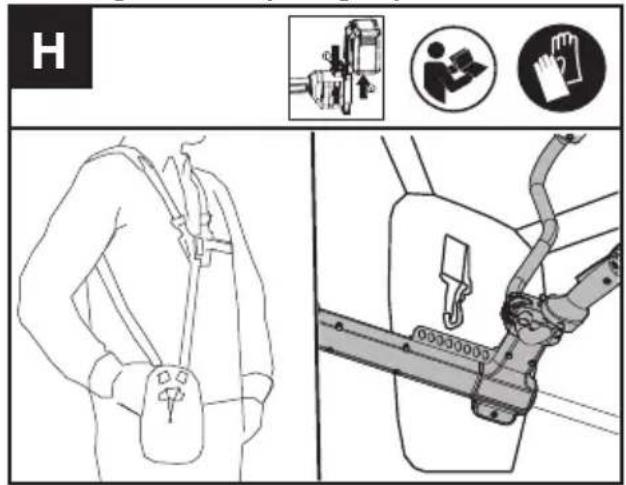

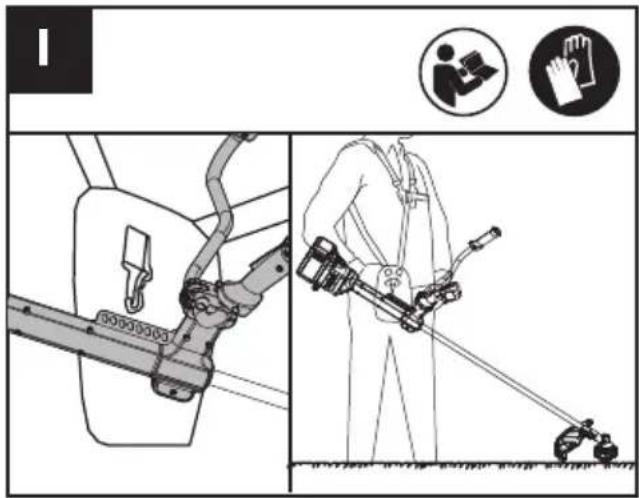

Hvordan justerer jeg selen og balancerer maskinen?

Juster selens stropper for optimal komfort. For at balancere, tag selen på, hæng maskinen op, og lad den hænge. Hvis den hælder fremad eller bagud, juster forbindelsen til hofteskærmen, indtil den er vandret, med skæretilbehøret ca. 15 cm over jorden.

Hvilke dele numre er tilbehøret?

Tilbehør som skærehoved, 3-tandsklinge, skør, luftfiltre og batterier fås hos Kress-forhandlere. Se emballagen eller manualen for præcise koder. For eksempel er det anbefalede batteri KAC804 (4Ah) eller KAC810 (11Ah), og opladeren KAC840.

BRUGSANVISNING KC170.9 KRESS

Produktsikkerhed....269

Tak, fordi du købte dette Kress Commercial-produkt. Vi har specialiseret os i at udvikle produkter af høj kvalitet, der dækker dine krav til din plæne og din have.

Kress-mærket står for service af førsteklasses kvalitet. Bed din lokale forhandler eller vores kundeserviceteam om hjælp, hvis du har spørgsmål om eller problemer med produktet i dets levetid.

Vi er overbeviste om, at du vil nyde at bruge dit Kress-produkt i de kommende år.

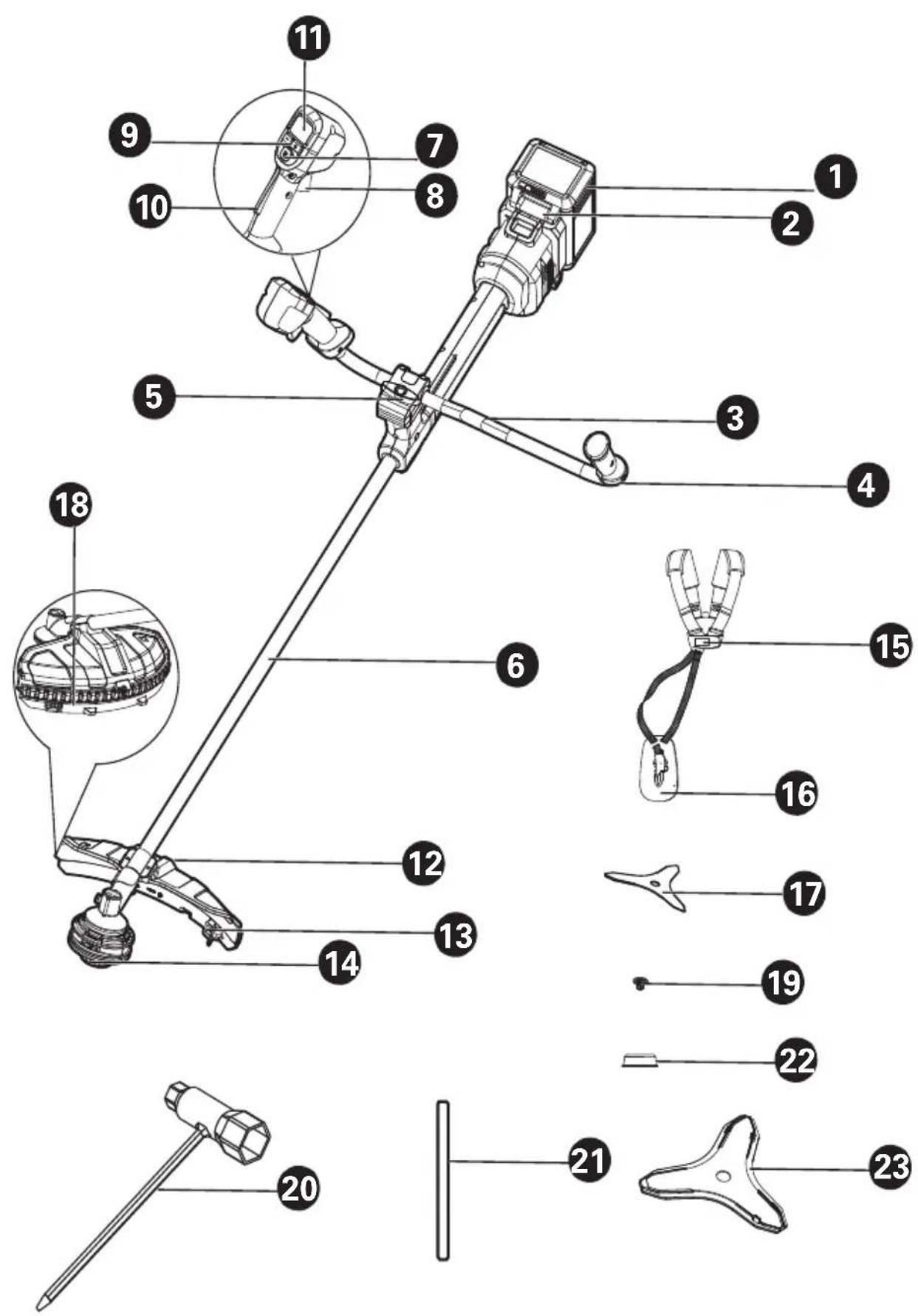

FORESKREVET ANVENDELSE

Denne maskine er beregnet til at klippe græs og højt ukrudt, som ikke kan nås med en plæneklipper. Denne maskine anvendes også på områder med skråninger, der ikke er egnet til græsslåning.

* Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

ORIGINAL BRUGSANVISNING SIKKERHEDSINSTRUKTIONER GENERELLE ADVARSLER I FORBINDELSE MED MASKINVÆRKT∅J

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som

følger med el-værktøjet. /

tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/elleralvorlige personskader.

Udtrykket "elværktøj" i nedenstående advarsler henviser til dit eldrevne (med ledning) eller batteridrevne (uden ledning) værktøj.

1) ARBEJDSOMRÅDE
a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede arbejdsområder kan forårsage personskade.
b) Anvend ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elværktøj frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og tilskuere på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

2) ELSIKKERHED

a) Elværktøjets stik skal svare til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug ikke adapterstik til elværktøj med jordforbindelse. Hvis du bruger uændrede stik og stikkontakter, der passer til stikkene, mindskes risikoen for elektrisk stød.

b) Undgå at røre ved overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis din krop får jordforbindelse.

c) Brug ikke maskinen i regnvejr eller fugtige omgivelser. Det kan øge risikoen for elektrisk stød. Hvis maskinen har været brugt i regnvejr, skal maskinen og batteriet tørres helt inden det oplades eller stilles til opbevaring. Tag batteripakken ud, og sæt den i igen, hvis maskinen ikke kan tændes.Hold batteriforbindelserne fri for snavs og afklip, og rengør dem med en blød og tør børste eller klud.

d) Undgå at udsætte ledningen for overlast. Bær ikke værktøjet i ledningen, og træk ikke i ledningen, når du tager stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.

e) Brug altid forlængerledninger til udendørs brug, når du anvender værktøjet udendørs.

Risikoen for elektrisk stød mindskes, hvis forlængerledningen er egnet til udendørs brug.

f) Hvis det elektriske værktøj anvendes i fugtige omgivelser, skal der ubetinget anvendes en strømforsyning, der er beskyttet mod reststrøm. Det mindsker risikoen for elektriske stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, hold altid øje med værktøjet, og brug din sunde fornuft ved brug af elværktøjet. Brug ikke elværktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks koncentrationssvigt ved brug af elværktøj kan medføre alvorlig personskade.

b) Brug beskyttelsesudstyr. Brug altid sikkerhedsbriller. Sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn mindsker risikoen for personskade.

c) Undgå at starte utilsigtet. Kontroller, at kontakten står i stillingen OFF, inden udstyret tilsluttes en strømkilde og/eller batteripakke, samles op eller transporteres. Hvis du bærer elværktøj med fingeren på afbryderen eller sætter stikket i stikkontakten, mens afbryderen er tændt, er der risiko for ulykker.

d) Fjern justeringsnøgler og lignende fra elværktøjet, før du tænder det. Justeringsnøgler, der sidder på elværktøjets roterende dele, kan resultere i personskade.

e) Undgå at række for langt. Sørg for at have et godt fodfæste og underlag. Det giver bedre kontrol over elværktøjet i uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Hold hår, tøj og handsker på afstand af de bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget af de bevægelige dele.

g) Hvis værktøjet leveres med støvpose og adapter til støvudsugning, skal du kontrollere, at delene er tilsluttet korrekt. Disse enheder mindsker risikoen for skader på grund af støv.

h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

4) BRUG OG VEDLIGEHOLDELSE AF ELVÆRKT∅J

a) Undlad at presse elværktøjet. Brug det korrekte elværktøj til opgaven. Du opnår en bedre og mere sikker drift, hvis du anvender det korrekte elværktøj ved den anbefalede hastighed.

b) Undlad at bruge elværktøjet, hvis afbryderen ikke slår værktøjet til og fra. Elværktøj, der ikke kan kontrolleres ved hjælp af afbryderen, er

farligt og skal repareres.

c) Træk stikket på værktøjet ud fra strømkilden og/eller batteripakken, inden der foretages justeringer, udskiftning af dele eller opbevaring af værktøjet. Disse forholdsregler mindsker risikoen for utilsigtet start af elværktøjet.
d) Opbevar elværktøj utilgængelig for børn, og lad aldrig personer, der ikke er fortrolige med elværktøjet eller disse anvisninger, bruge elværktøjet. Elværktøj er farligt, hvis det bruges forkert.
e) Vedligehold elværktøjet. Kontrollér, om de bevægelige dele er korrekt justeret eller går tungt, om dele er gået i stykker og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker forårsages af dårligt vedligeholdt elværktøj.
f) Hold værktøjet skarpt og rent. Korrekt vedligeholdt elværktøj med skarpe klinger sætter sig ikke fast og er nemmere at kontrollere.
g) Brug elværktøjet, tilbehøret og eventuelle bits i henhold til disse anvisninger og på en passende måde for den pågældende type elværktøj. Tag altid højde for arbejdsomgivelserne og den forhåndenværende opgave. Hvis elværktøjet bruges til andre opgaver end den, det er beregnet til, kan det medføre farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
5) BRUG OG ANVENDELSE AF BATTERIVÆRKT∅J
a) Oplad kun med den oplader, der er angivet af producenten. En oplader, der passer til en type batterienhed kan forårsage risiko for brand, hvis den bruges sammen med en anden batterienhed.
b) Brug kun de el-værktøjer, der er specifikt angivet til batterienhederne. Brug af andre batterienheder kan udgøre en risiko for skade og brand.
c) Når batterienheden ikke bruges, skal du holde den væk fra andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan skabe forbindelse mellem en klemme til en anden. Kortslutning af batteriklemmer kan forårsage brandsår eller brand.
d) Ved forkert brug kan der sprøjte væske ud af batteriet; undgå kontakt. Hvis der sker kontakt ved et uheld, skal du straks skylle med vand. Hvis der kommer væske i øjnene, skal du også søge lægehjælp. Væske, der sprøjtes ud fra batteriet, kan medføre irritation eller forbrænding.
e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede

eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.

f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.
g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne.

Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

6) SERVICE
a) Service på elværktøjet skal udføres af en autoriseret reparatør ved hjælp af originale reservedele. Dette sikrer, at elværktøjet er sikkert at bruge.
b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.

SIKKERHEDSFORSKRIFTER FOR TRIMMER OG BUSKRYDDER

a) Brug ikke maskinen under dårlige vejrforhold, især ikke når der er risiko for lynnedslag. Dette mindsker risikoen for at blive ramt af lynnedslag.
b) Tjek grundigt for dyreliv i det område, hvor græstrimmeren skal bruges. Dyr kan komme til skade når maskinen bruges.
c) Kontrollér grundigt det område, hvor maskinen skal bruges og fjern alle sten, pinde, ledninger, knogler og andre fremmedlegemer. Genstande der slynges omkring kan forårsage personskade.
d) Før maskinen bruges, skal man altid se efter om klippemaskinen eller klingen og samlingen ikke er beskadiget. Beskadigede dele øger risiko for tilskadekomst.
e) Følg instruktionerne for udskiftning af tilbehør. Ukorrekt tilspændte bolte/møtrikker kan enten beskadige klingen eller den kan falde af.
f) Klippemaskinens nominelle omdrejningshastighed skal mindst være lige så stor som maskinens maksimale omdrejningshastighed. Klinger, der drejer hurtigere end deres nominelle omdrejningshastighed kan gå i stykker og blive slynget omkring.
g) Brug beskyttelseudstyr til øjne, ører, hoved og hænder. Velegnet beskyttelsesudstyr vil reducere risikoen for personskade fra genstande, der slynges omkring eller fra klippesnøren eller klingen.
h) Under brug af maskine skal der altid bruges sikkerhedsfodtøj. Brug ikke maskinen med bare fødder eller i åbne sandaler. Det reducerer

risikoen for fodskader fra kontakt med en drejende klippemaskine, klippesnære eller klinge.

i) Under brug af maskinen skal der altid bruges langbukser. Hud, der ikke er tildækket, kan tage skade fra genstande, der slynges omkring.

j) Hold omkringstående personer på afstand under brug af maskinen. Materialer, der slynges omkring, kan medføre alvorlig personskade.

k) Brug altid to hænder når maskinen bruges. Hold maskinen med to hænder for at undgå at miste kontrollen.

I) Hold kun maskinen på det isolerede greb, da klippesnøren eller klingen kan komme i kontakt med skjult ledningsføring. Hvis snøren eller klinger kommer i kontakt med en strømførende ledning, kan blottede metaldele i maskinen blive strømførende og give brugeren elektrisk stød.

m) Sørg altid for, at have et sikkert fodfæste og brug kun maskinen stående på jorden. Glatte eller ustabile overflader kan medføre tab af balance eller gøre maskinen svær at styre.

n) Brug ikke maskine på meget stejle skråninger. Dette reducerer risikoen for, at brugeren taber kontrol med maskinen, glider eller falder, hvilket kan føre til personskade.

o) Ved arbejde på skråninger skal brugeren altid sørg for, at have ordentlig fodfæste. Arbejd altid på tværs af skråningen, aldrig op/ned og vær ekstrem forsigtighed ved retningsskift. Dette reducerer risikoen for, at brugeren taber kontrol med maskinen, glider eller falder, hvilket kan føre til personskade.

p) Hold alle kropsdele væk fra klippemaskinen, klippesnøren eller klingen, når maskinen er i gang. Før du starter maskinen, skal du være sikker på, at klippemaskinen, klippesnøren eller klingen ikke er i kontakt med noget. Et øjebliks uopmærksomhed mens du bruger maskinen kan medføre alvorlig personskade.

q) Brug ikke maskinen over hoftehøjde. Dette hjælper med til at forhindre utilsigtet kontakt med klippemaskinen eller klingen og det øger kontrollen med maskinen i uventede situationer.

r) Hvis kviste eller gren er i spænd, kan de springe tilbage når de klippes over. Når spændingerne i træfibre frigives, kan kvisten eller grenen slynge tilbgae og ramme brugeren og/eller forårsage tab af kontrol af maskinen.

s) Vær ekstremt forsigtig ved trimning af kviste og grene. Det tynde materiale kan vikle sig ind i klingen og slynge imod dig eller gøre, at du mister balancen.

t) Bevar kontrollen over maskinen og berør ikke nogen klinger, snører eller andre farlige dele, hvis de er i bevægelse. Dette reducerer risiko for tilskadekomst fra bevægelige dele.

u) Bær maskinen i slukket stand og væk fra kroppen. Korrekt håndtering af maskinen vil reducere risikoen for tilfældig kontakt med en klippemaskine, klippesnøre eller klinge.

v) Ved transport eller opbevaring af maskinen skal afdækninger over metalklinger altid sættes på. Korrekt håndtering af maskinen

vil reducere risikoen for tilfældig kontakt med klingen.

w) Brug kun reservedele (klinger, snører, klippehoveder) som er angivet af producenten. Forkerte reservedele kan øge risikoen for beskadigelse og skader.
x) Når fastsiddende materiale skal fjernes eller maskinen skal serviceres, skal du sørge for, at afbryderen er slukket, og batteriet er taget ud. Uventet start af maskinen under rengøring eller servicering kan medføre alvorlig personskade.

Tilbageslag er en pludselig sidelæns, forlæns eller bagudrettet bevægelse af maskinen, som forekommer, hvis klingen binder eller fanges af en genstand såsom en stængel eller en træstub. Det kan være voldsomt nok til at få maskinen eller brugeren til at blive skubbet i en vilkårlig retning og muligvis miste herredømmet over maskinen.

Tilbageslag og de tilhørende risici kan undgås ved at tage passende forholdsregler som beskrevet nedenfor.

a) Hold godt fast ved maskinen med begge hænder, og anbring armene, så de kan modstå maskinens bevægelser. Hold maskinen på højre side af kroppen. Tilbageslag kan øge risikoen for personskade, da maskinen kan komme til at bevæge sig uventet. Tilbageslag kan imødekommes af brugeren ved at tage passende forholdsregler.
b) Hvis klingen sætter sig fast, eller hvis arbejdet afbrydes af andre årsager, skal du slukke for maskinen og holde den stille, indtil klingen er stoppet med at rotere. Hvis klingen sætter sig fast, må du aldrig prøve at trække maskinen fri af materialet eller trække den bagud, mens klingen roterer, da der ellers kan forekomme tilbageslag. Undersøg, hvorfor klingen satte sig fast, og fjern årsagen til det.
c) Brug ikke sløve eller beskadigede klinger. Sløve eller beskadigede klinger øger risikoen for, at de sætter sig fast eller bliver fanget af en genstand, så der forekommer tilbageslag.
d) Sørg altid for godt udsyn over det område, der skal bearbejdes. Tilbageslag forekommer oftere i områder, hvor det er svært at se det materiale, der skal skæres væk.
e) Sluk maskinen, hvis en anden person nærmer sig, mens du bruger den. Der er øget risiko for personskade på andre personer i nærheden i tilfælde af tilbageslag.

BATTERISIKKERHED SIKKERHEDSFORSKRIFTER

TIL BATTERISÆT

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.
b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.
c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
d) Batterisæt må ikke udsættes for mekaniske stød.
e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.
f) Opbevar batterisæt på et rent og tørt sted.
g) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.
h) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.
i) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.
j) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.
k) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.
I) Brug kun det korrekte batteri til udstyret.
m) Batterisættet skal opbevares utilgængeligt for børn.
n) Opbevar den originale produktlitteratur til fremtidig brug.
o) Batterisættet skal fjernes fra udstyret, när det ikke er i brug.
p) Bortskaffes på en miljørigtig måde.
q) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.
r) Hold batteriet væk fra mikrobølgeovne og højt tryk.

BRUGERVEJLEDNING - KRAV TIL TRÅDL∅ST PRODUKT

a) Brugen af denne enhed er underlagt følgende to betingelser:
(1) This device may not cause harmful interference, and

(2) denne enhed skal acceptere enhver modtaget interferens, inklusive interferens, der kan forårsage uønsket drift.

b) Forsigtig: Ændringer eller modifikationer af denne enhed, der ikke udtrykkeligt er accepteret af den part, der er ansvarlig for overholdelsen, kan ugyldiggøre brugerens ret til at bruge udstyret.
c) BEMÆRK: Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi og kan, hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, forårsage skadelig interferens i radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens på radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke og tænde for udstyret, opfordres brugeren til at forsøge at rette op på interferensen ved hjælp af en eller flere af følgende foranstaltninger:

• Drej eller flyt modtagerantennen.
• ∅g afstanden mellem udstyret og modtageren.
• Tilslut udstyret til en stikkontakt på et andet kredsløb end det, som modtageren er tilsluttet.
• Henvend dig til en forhandler eller en erfaren radio-/tv-tekniker for assistance.

SYMBOLER

	For at undgå risikoen for personskader skal brugeren læse brugervejledningen
	Bær høre- og øjenværn samt hjelm.
	Bær høreværn
	ADVARSEL – Afstanden mellem maskinen og evt. omkringstående personer skal være mindst 15 m.
	Bær skridsikkert fodtøj
	ADVARSEL – Tag batteriet ud inden vedligeholdelse
	Brug handsker
	ADVARSEL – Vær opmærksom på genstande, der slynges omkring.
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
	Lithium-ion batteri Dette produkt er mærket med et symbol i forbindelse med "separat indsamling" af alle batterier og batteripakker. Det genanvendes eller fjernes for at reducere miljøbelastningen. Batteriet kan være skadeligt for miljøet og menneskers sundhed, fordi det indeholder skadelige stoffer.
Li-Ion
	Må ikke brændes
	Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald.
	Fjern batteriet fra holderen før udførelse af justeringer, eftersyn eller vedligeholdelse.
	Vær opmærksom på knivkraft.
	Trimning

SAMLING OG BETJENINGS

Noter: Før du bruger dette værktøj, læs

instruktionsbogen omhyggeligt.

F∅R BRUG:

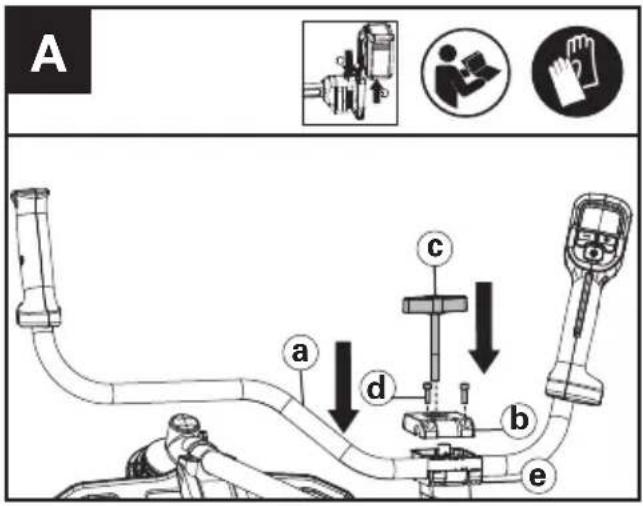

Samling af cykelhåndtaget (se fig. A)

1. Fjern batteripakken før montering af cykelhåndtaget.
2. Placer cykelhåndtaget (a) i den nederste klemmeform (e). Placér derefter den øverste klemmeform (b) og klemmeskruen (c) i rækkefølge som vist. Spænd til sidst skruerne (d) for at afslutte samlingen.

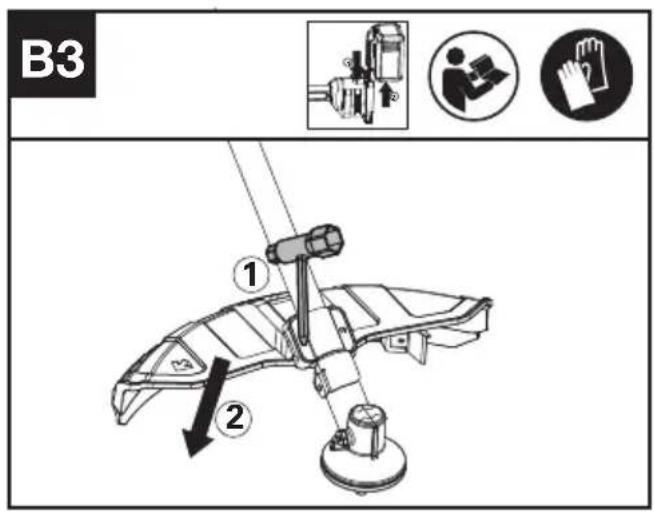

Afmontering og montering af sikkerhedsskærmen

ADVARSEL:

1. Batteripakken skal fjernes før montering eller afmontering af sikkerhedsskærmen.
2. For at reducere risikoen for skader og opnå maksimal skæreydelse, skal sikkerhedsskærmen og skæreudstyret være godkendt.

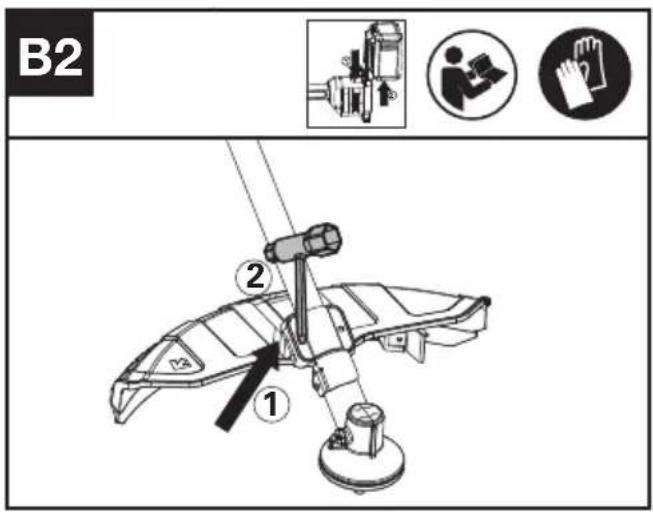

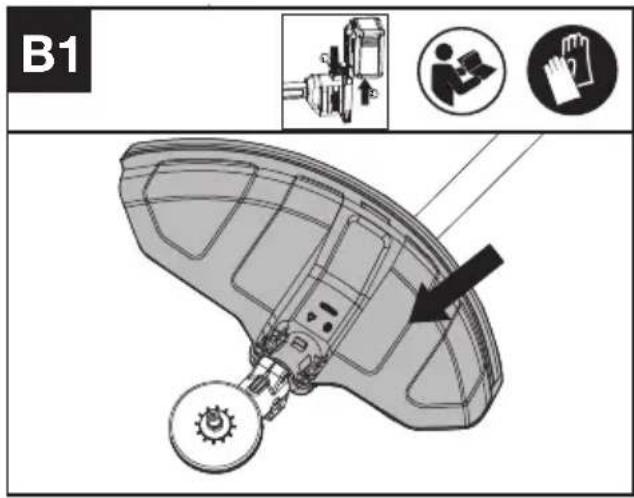

Montering af sikkerhedsskærmen (se fig. B1, B2)

B1

DK

B2 ① ②

1. Placer sikkerhedsskærmen i position, indtil sikkerhedsskærmen sidder stramt mod positionen. (Se fig. B1)
2. Spænd skruerne med en skruenøgle for at sikre, at sikkerhedsskærmen ikke bevæger sig under drift. (Se fig. B2)

Fjernelse af sikkerhedsskærmen. (Se fig. B3)

B3 ① ②

1. Fjern skruerne, og frigør sikkerhedsskærmen.

Demontering og montering af skørt og lineskæreklinge

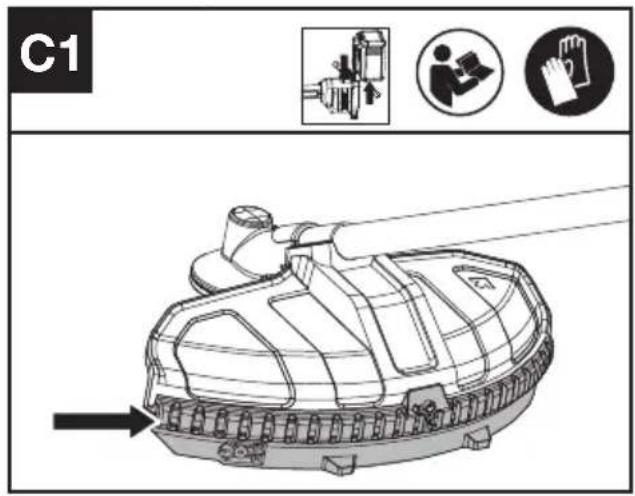

Samling af skørt og lineskæreklinge. (Se fig. C1, C2)

C1

C2

1. Skub skørtet langs bunden af sikkerhedsguiden, indtil skørtet når enden af sikkerhedsguiden.
2. Placer lineskæreklingen i skørtets position. Spænd skruerne, indtil den sidder sikkert på plads.

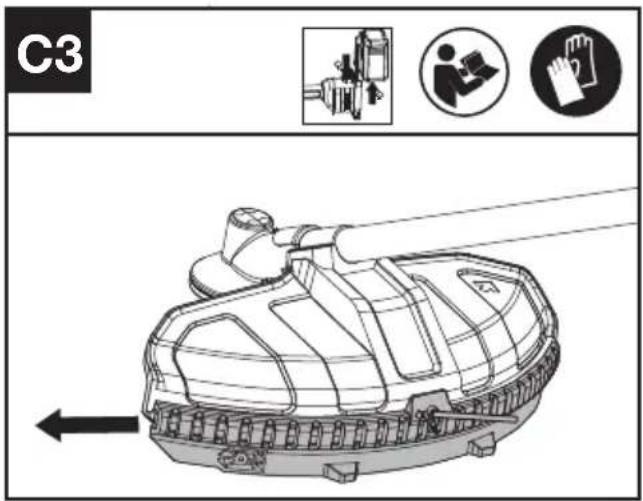

Fjernelse af skørt og lineskæreklinge. (Se fig. C3)

C3

1. Indsæt stopstiften i hullet i skørtet som vist, og fjern skørtet langs sikkerhedsskærmen.

Afmontering og montering af trimmerhovedet

ADVARSEL! Et beskadiget eller løst skærehoved kan vibrere, knække, gå i

stykker eller løsne sig fra buskrydderen, hvilket kan medføre alvorlig eller dødelig personskade eller materiel skade. Sørg for, at trimmerhovedet er spændt ordentligt og sikkert fast og er i god stand, før arbejdet påbegyndes.

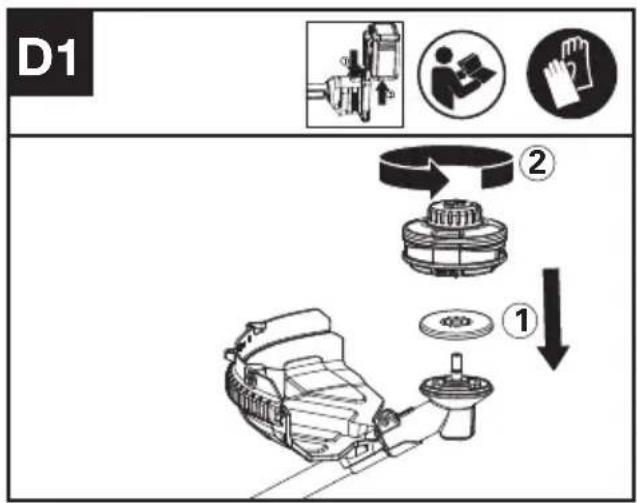

Montering af trimmerhovedet (se fig. D1)

1. Placer buskrydderen, så det er lettere for dig at betjene den.
2. Placer trimmerhovedet og den indvendige flange i rækkefølge som vist, og drej trimmerhovedet mod uret.

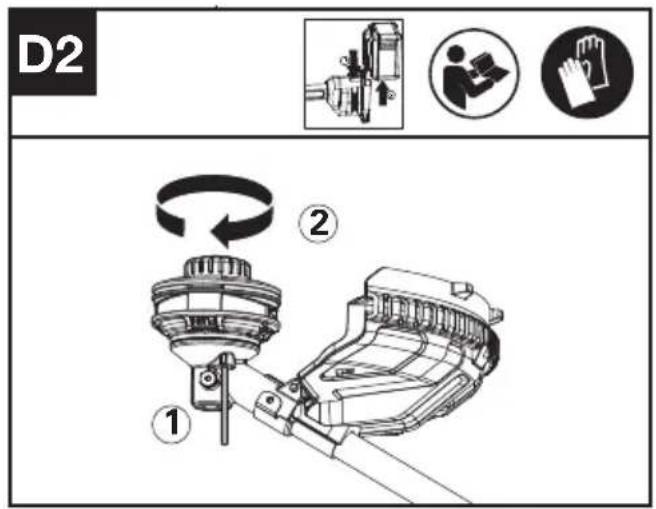

Fjernelse af trimmerhovedet. (Se fig. D2)

D2 ① ②

1. Indsæt stopstiften i gearkassen, og drej trimmerhovedet med uret for at fjerne trimmerhovedet.

Afmontering og montering af 3-tands-klingen

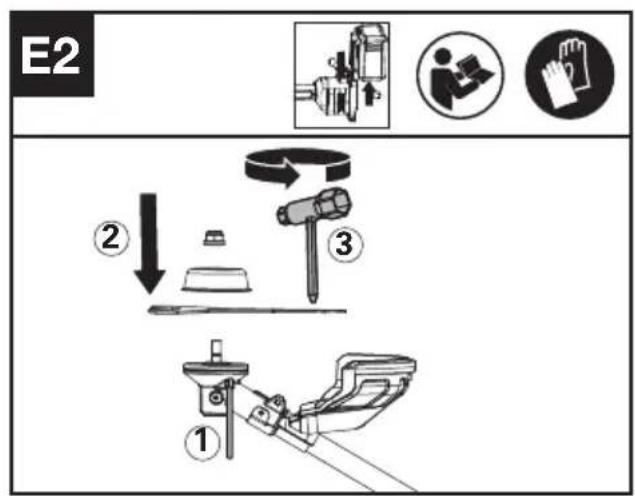

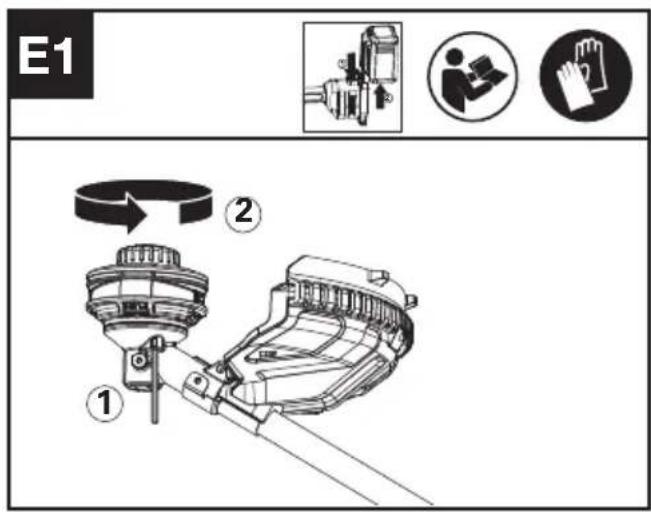

Montering af 3-tands-klingen (se fig. E1, E2)

E1 ① ②

1. Placer buskrydderen, så det er lettere for dig at betjene den.
2. Indsæt stopstiften i gearkassen, og drej trimmerhovedet med uret for at fjerne trimmerhovedet.
3. Placer 3-tands-klingen, rytterpladen og møtrik i rækkefølge, og spænd sammen med en unbrakonøgle mod uret for at installere 3-tands-klingen.

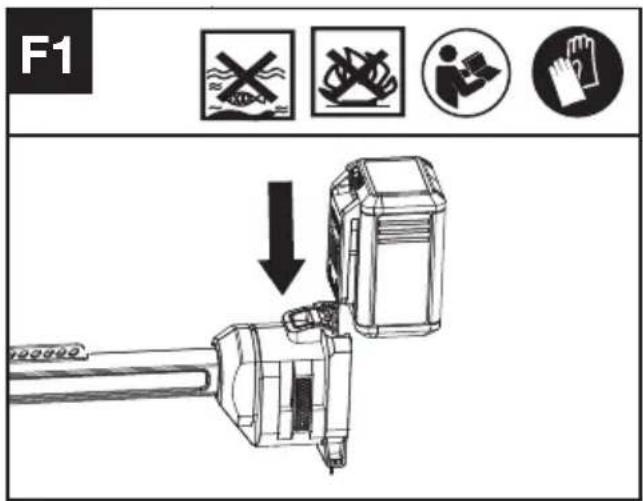

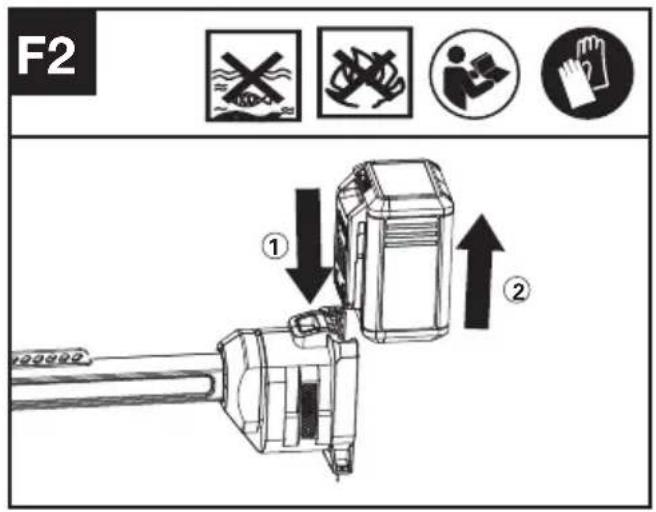

Sådan fjernes eller isættes batterienheden (Se Fig. F1, F2)

F1 ###

F2 ① ②

1. Skub batteripakken ind i batterikammeret.
2. Tryk på batterienhedens lås og fjern enheden fra boremaskinen.

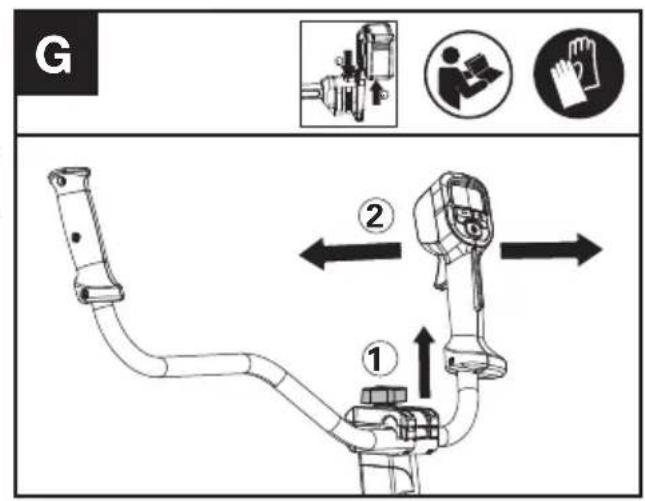

Justering af cykelhåndtaget (se fig. G)

G ① ②

1. Løsn klemmebolten, og juster cykelhåndtaget for at finde den passende position. (Se fig. G).
2. Spænd klemmebolten, indtil håndtaget ikke kan flyttes. Justering af selen (se fig. H)

Justering af selen (se fig. H)

1. Juster længden af selen for at gøre det behageligt under drift, mens hoftepuden forbindes til buskrydderen.

Balancering af buskrydderen (se fig. I)

1. Tag selen på, og tilslut hoftepuden til buskrydderen. Lad buskrydderen hænge på selen, indtil den ikke længere bevæger sig. (Skæretilbehøret eller trimmerhovedet skal placeres over jorden). Bemærk: Juster forbindelsen mellem hoftepuden og buskrydderen, hvis buskrydderen ikke er korrekt afbalanceret.

DRIFT:

Start af buskrydderen (se fig. J1, J2)

J1

J2 ① ② ③

1. Slut hoftepuden til buskrydderen.
2. Hold buskrydderen fast med højre hånd på betjeningshåndtaget – læg tommelfingeren rundt om håndtaget. Hold buskrydderen med venstre hånd på støttehåndtaget – læg tommelfingeren rundt om håndtaget.
3. Hold tænd/sluk-knappen nede, og tryk på den, indtil den grønne LED lyser. Det grønne LED-lys viser strømniveauet.
4. Tryk først på knappen for operatørtilstedeværelse og derefter på gashåndtaget for at starte maskinen. Den grønne LED for start/stop-indikation slukker efter 5 sekunder, og produktet skal genstartes.

Valg af hastighed (se fig. J3)

J3

1. Effektniveauer kan vælges afhængigt af applikationen. Brug +/- til at styre hastigheden. LED-lysene angiver det valgte hastighedsniveau. Jo højere styrkeniveau, jo hurtigere kan skæreudstyret køre.

Standsning af buskrydderen

Slip gashåndtaget for at stoppe maskinen. .

ADVARSEL! Skærehovedet fortsætter med at rotere, efter at der er slukket for trimmeren. Læg ikke redskabet fra dig, før det er stoppet.

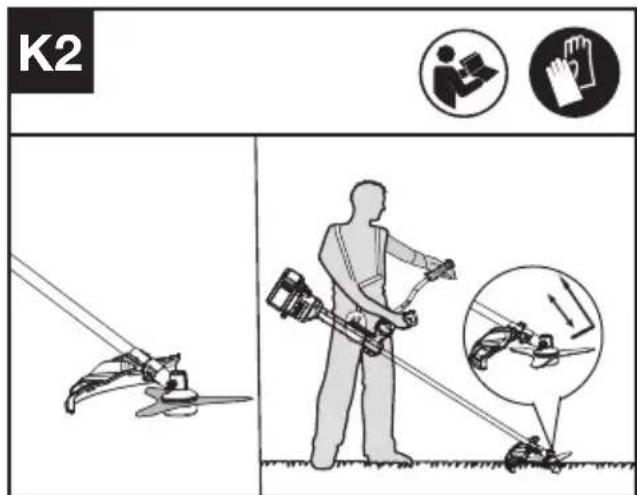

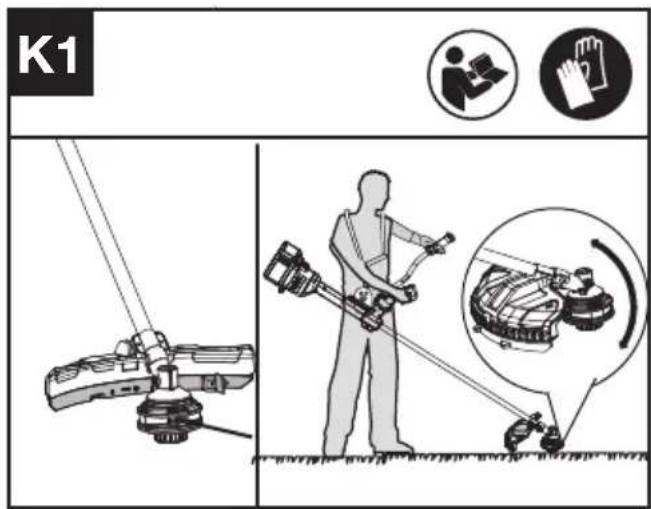

Vælg den passende klinge til applikationen (se fig. K1, K2)

K1 ←→←→ ←→←→ ←→←→ ←→←→ ←→←→

K2 #100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1. Når du arbejder med trimmerhoved og skørt, flyttes buskrydderen frem og tilbage på jorden som vist på fig. K1.
2. Når du arbejder med klingen, skal du føre buskrydderen parallelt med underlaget foran dig. Skær mod venstre for at reducere risikoen for tilbageslag.

BEMAERK:

1. Sluk for buskrydderen, og tag batteripakken ud.
2. Når du bærer buskrydderen i hånden, skal du holde på midten af skaftet, så maskinen er parallel med jorden.
3. Når du transporterer buskrydderen i et køretøj, skal den fastspændes og placeres, så den ikke kan vælte eller blive beskadiget.

Transport af batteriet

1. Sørg for, at batteriet er i sikker stand.
2. Brug ikke-ledende emballage, når du transporterer batteriet.
3. Li-Ion-batterierne er omfattet af lovgivningen om farligt gods.
   Transporter kun batterier, hvis batterihuset er intakt. Pak batterierne ind på en sådan måde, at de ikke kan bevæge sig rundt i emballagen.

VEDLIGEHOLDELSE

ADVARSEL! FJERN ALTID BATTERIET, F∅R DER UDF∅RES VEDLIGEHOLDELSE ISKRYDDEREN.

ADVARSEL! Brug af ståltråd eller metalforstærket snor er ikke tilladt og kan

være yderst farligt. Brug kun den skæreline, der anbefales i denne manual, i kombination med

Snoning af linen (se fig. L1, L2, L3)

L1

1. Sæt erstatningslinen ind gennem hullet (line ind), og før den ud gennem det andet hul. Sørg for, at begge ender af linen er lige i hver ende af trimmerhovedet (anbefalet 4.5 m ), og klip linen. (Se fig. L1, L2)
2. Drej drejehjulet med uret for at vikle linen rundt om spolen, indtil der er ca. 16 cm tilbage på hver side. (Se fig. L3)

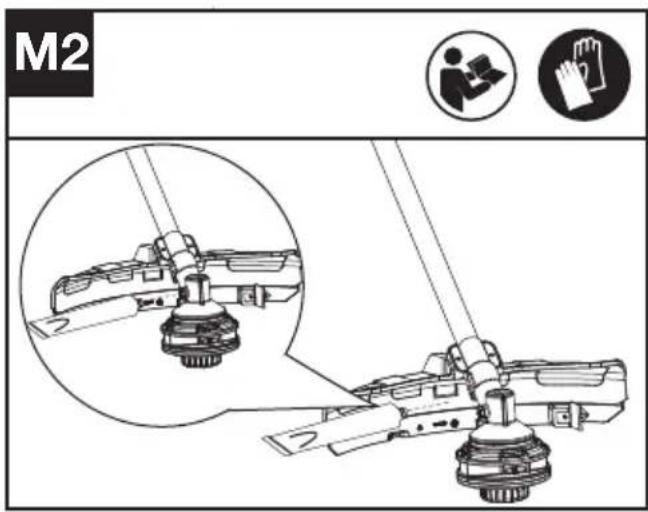

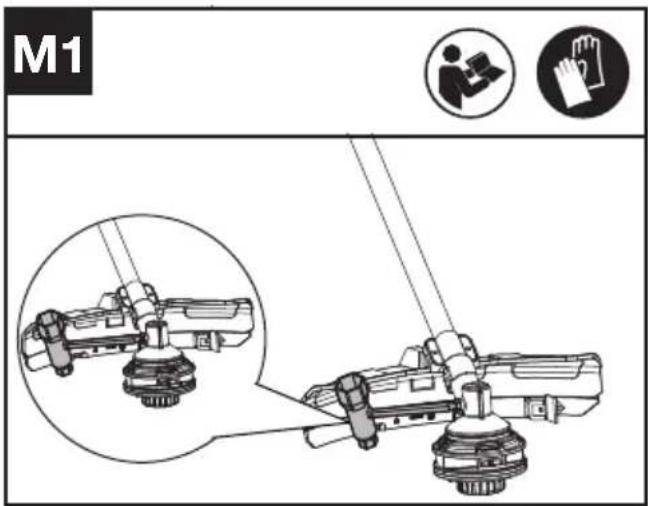

Smøring af gearkassen (se fig. M1, M2)

M1

M2

1. Fjern skruen på gearkassen.
2. Hvis der ikke er noget fedt på skruens ende, skal du klemme 5 g gearfedt ind i gearhuset.
3. Sæt skruen på igen, og spænd den godt fast.
4. Sæt batteriet i, og lad trimmeren køre i 1 minut for at sikre, at tandhjulet er jævnt smurt.

Rengøring af luftfilteret (se fig. N1, N2)

N1

N2

1. Rengør området omkring luftfilteret. Brug en fugtig klud eller en blød børste.

2. Skru luftfilteret af og fjern det.

3. Vask luftfilteret med rindende vand for at fjerne snavset.

4. Lad luftfilteret lufttørre. Derefter monteres det i huset ved at skrue skruen fast.

Intervaller for vedligeholdelse

Det anbefales at smøre gearkassen og rense luftfilteret hver 50. driftstime baseret på det faktiske brug.

RENG∅RING

1. Sluk for buskrydderen, og tag batteripakken ud.
2. Brug ikke aggressive rengøringsmidler eller opløsningsmidler. Rengør maskinen efter brug med en fugtig klud d yppet i et neutralt rengøringsmiddel.
3. Hold stikdåsen fri for fremmedlegemer, og rengør den med en blød, tør børste eller klud.
4. Sprøjt ikke vand ind i motoren og de elektriske komponenter.
5. Brug ikke en højtryksrenser til rengøring af din maskine.

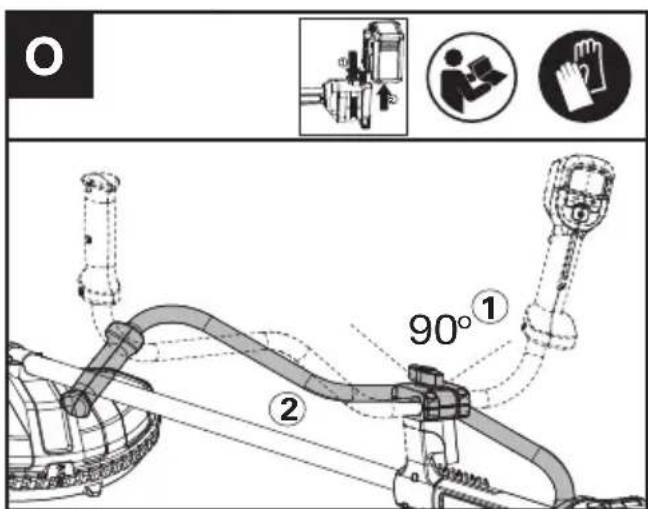

OPMAGASINERING

90°① ②

1. Fjern batteripakken fra buskrydderen inden opbevaring.
2. Løsn klemmebolten, til cykelhåndtaget kan flyttes.
3. Drej cykelhåndtaget 90° med uret, og fold det ned.
4. Spænd klemmebolten, til cykelhåndtaget ikke længere kan flyttes.
5. Opmagasiner trimmeren på et tørt og sikkert sted, hvor børn og ubemyndigede personer ikke kan få adgang.
   Fjern skæreudstyret, hvis det ikke skal bruges i længere tid.

6. Opbevar kun batteriet inden for et temperaturområde mellem 5 °C (41 °F) og 25 °C (77 °F). Lad f.eks. ikke batteriet ligge i bilen om sommeren.

7. Hvis maskinen har været brugt i regnvejr, skal maskinen og batteriet tørres helt inden det oplades eller stilles til opbevaring. Tag batteripakken ud, og sæt den i igen, hvis maskinen ikke kan tændes.

Til batteriredskaber

Den anbefalede temperatur for afladning er -20^ 45^ (-4 °F \~ 113 °F).

Det anbefalede omgivelsestemperaturområde for opladningssystemet under opladningen er

-5^ 45^(23^ 113^) .

FEJLFINDING

Følgende skema indeholder mulige problemer og handlinger, som du kan lave hvis dit værktøj ikke virker ordentligt.

Advarsel: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen.

kommerciel buskrydder

Problemer Mulige årsager Afhjælpende foranstaltninger
Batteriindikator-LED blinker	Lav batterispænding. Oplad batteriet.
Rød fejl-LED blinker Overbelastning. Skæringsudstyret sidder fast Deaktiverproduktet. Fjern batteriet. Rengørskæreindsatsen for uønsket materiale.
Produktet starter ikke Snavs i batteristikkene. Rengør batteristikkene med trykluft eller en blød børste.
Trimmeren køreruregelmæssigt	Batteriet er ikke sat helt imaskinen.	Sæt batteriet helt i.
	Muligt elektrisk problem. Kontakt serviceagent.
Overdrevet vibration/støj. Problem med linjebalance. Spol linjen tilbage.

BATTERI

Problemer Mulige årsager Afhjælpende foranstaltninger
Fejl-LED tændt	Batteriet er afladet	Oplad batteriet. Hvis batteriet ikke kan oplades, skal du kontakte din serviceagent.
	Temperaturproblem. Brug batteriet i omgivelser, hvor temperaturen er mellem -5 °C og 45 °C (23 °F til 113 °F) ved opladning: -20 °C til 45 °C (-4 °F til 113 °F) ved afladning.
	Andre	Kontakt din serviceagent.

TEKNISK DATA

Type: KC170 KC170.X (1-dpegning af maskiner, repræsentant for Akku-græstrimmer)

	KC170 KC170.X **
Spænding	60 V --- MAX ***
Skærehastighed	4200 / 5100 / 5900 rpm
Skærediameter	42 cm
Line Diameter	2.4 / 2.7 mm nylon line
Beskyttelsesklasse	IPX4
Maskinvægt (Bare værktøjer)	5.5 kg

** X = 1-999, A-Z, M1-M9 er kun til forskellige kunder, der er ingen sikkerhedsrelaterede ændringer mellem disse modeller.
*** Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 60 volt. Nominel spænding er 54 volt.

ANBEFALEDE BATTERIER OG OPLADERE

Batteri Kapacitet Oplader Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Med bæresele)	11.0 Ah

Vi anbefaler, at du køber dit tilbehør hos den samme forhandler, som solgte dig værktøjet. Yderligere oplysninger kan ses på tilbehørets emballage. Din forhandler kan hjælpe dig og give råd.

DK

TEKNISKE DATA FOR BATTERIPAKKEN (VALGFRI)

Frekvensbånd for Bluetooth 2400-2483.5 MHz
Maksimalt transmitteret effekt for Bluetooth	8 dBm

KOMBINATIONER AF SKÆREUDSTYR, DEFLEKTORER OG BÆRESYSTEMER

Skæreudstyr Skærm Bæresystem
- 4 tommers trimmerhoved (valgfrit, ikke inkluderet)- 5 tommers trimmerhoved	- Universel deflektor med afskærmning	- Dobbelt skulderrem- Rygsæk batteri sele med hoftepude
- Knivblad	- Universel deflektor uden afskærmning

FOR BUSKRYDDER ST∅JINFORMATION

A-vægtet lydtryksniveau	L_pA = 80 dB(A)
K_pA	3 dB(A)
A-vægtet lydeffektniveau	L_wA = 91.7 dB(A)
K_wA	3 dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Typisk vægtet vibration	a_h = 3.7 m/s^2
Usikkerhed	K = 1.5 m/s^2

FOR GRAESTRIMMER ST∅JINFORMATION

A-vægtet lydtryksniveau	L_pA = 80.2 dB(A)
K_pA	3 dB(A)
A-vægtet lydeffektniveau	L_wA = 92.9 dB(A)
K_wA	3 dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Typisk vægtet vibration	a_h = 4.9 m/s^2
Usikkerhed	K = 1.5 m/s^2

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange

værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr.

Undgå at bruge værktøjer ved temperaturer under 10 °C

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

MILJ∅BESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale

myndigheder eller forhandleren, hvis du er i tvivl.

KONFORMITETSERKLÆRING

VI, Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På vegne af Positec erklæres at produktet

Beskrivelse 60 V kommerciel buskrydder

Funktion skære ukrudt, krat, buske og lignende vegetation

Er i overensstemmelse med følgende direktiver:

2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)

2015/863, 2000/14/EC ændret ved 2005/88/EC

FOR BUSKRYDDER

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr Anneks VI

- Målt niveau for lydeffekt 91.7 dB (A)

- Deklareret garanteret niveau for lydeffekt 92 dB (A

FOR GRAESTRIMMER

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr Anneks VI

- Målt niveau for lydeffekt 92.9 dB (A)

- Deklareret garanteret niveau for lydeffekt 96 dB (A

Afprøvningsorgan involveret

Navn: Intertek Deutschland GmbH (notified body 0905)

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Marcel Filz

Fjerne kuttehodet. (Se fig. D2)

D2 ① ②

Samsvarer med følgende direktiver,

2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)

2015/863, 2000/14/EC revidert ved 2005/88/EC

FOR BUSKKUTTER

2000/14/EC revidert ved 2005/88/EC:
