GEBRUIKSAANWIJZING KAC104 KRESS

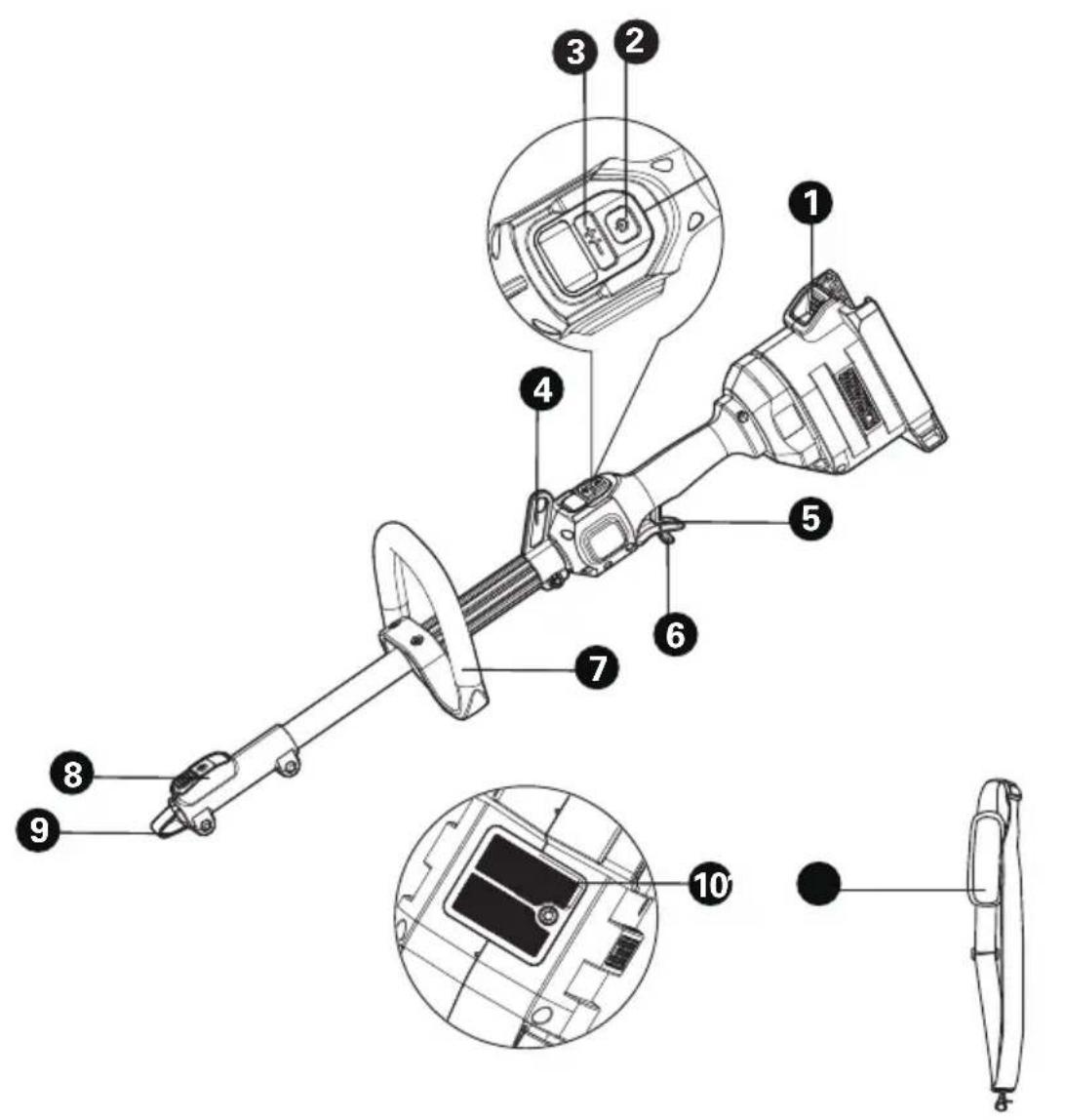

Onderdelenlijst....81

Productveiligheid....82

Montage en bediening....86

Vervoer....89

Onderhoud....89

Reiniging....89

Opslag....89

Problemen oplossen....90

Bescherming van het milieu....92

Conformiteitverklaring....92

INLEIDING

Beste klant,

Dank u voor het kopen van dit Kress Commercial-product. Wij zijn toegewijd aan het ontwikkelen van producten van hoge kwaliteit om aan uw commerciële hoveniersvereisten te voldoen.

Het merk Kress staat synoniem voor service van topkwaliteit. Als u tijdens de levensduur van uw product vragen of twijfels hebt over uw product, neem dan contact op met uw distributeur of onze klantendienst voor hulp.

Wij zijn ervan overtuigd dat u nog jarenlang plezier zult beleven aan het werken met uw Kress-product.

BEOOGD GEBRUIK

De multitool aandrijfkop werkt met de volgende opzetstukken: grastrimmer, kantensnijder met rechte steel, kantensnijder met gebogen steel, heggentrimmer, stokzaag enz. En er is een extra verlengsteel om verder te kunnen reiken voor sommige toepassingen.

instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverd.

Het niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED
a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen.
c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.
2) ELEKTRISCHE VEILIGHEID
a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok.
c) Gebruik de machine niet in regen of natte omstandigheden. Dit kan het risico op een elektrische schok vergroten. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt. Houd de accuaansluiting vrij van vuil en stof en reinig

deze met een zachte, droge borstel of doek.

d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.
e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.
3) PERSOONLIJKE VEILIGHEID
a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel.
c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen.
g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en -opvang, zorg er dan

voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

h) Als u gereedschap veelvuldig gebruikt, dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is.

b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.

c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.

d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn.

e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen.

g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

g) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij van olie en

smeermiddel. Glibberige handgrepen en grijpoppervlakken laten geen veilige hantering toe, en zorgen ervoor dat u geen controle hebt over het gereedschap in onverwachte omstandigheden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack.

b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.

c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.

d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.

f) Stel een accu of gereedschap niet bloot aan vuur of extreme temperatuur. Blootstelling aan brand of een temperatuur boven 130 °C kan explosie veroorzaken.

g) Volg alle instructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

6) SERVICE

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.

b) Repareer nooit beschadigde accu's. Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde onderhoudstechnici.

AANVULLENDE VEILIGHEIDSWAARSCHUWING VOOR ELEKTRICSHE KOP:

a) Deze op batterijen werkende multifunctionele elektrische kop is bedoeld voor het aandrijven van een goedgekeurd hulpstuk voor de werkkop die in deze handleiding staat vermeld. Gebruik het apparaat nooit voor andere doeleinden.
b) WAARSCHUWING: Bij het gebruik van elektrische tuingereedschappen moeten altijd basisveiligheidsvoorzorgsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen.
c) WAARSCHUWING: Lees de handleiding van de complete machine met de geïnstalleerde hulpstukken voor de werkkop voordat u het apparaat gebruikt. Het niet opvolgen van waarschuwingen en instructies kan leiden tot ernstig letsel.
d) Gebruik alleen de in deze handleiding vermelde hulpstukken voor de werkkop, batterijen en opladers, anders kan ernstig letsel, brand en elektrische schokken ontstaan.
e) Gebruik het juiste apparaat - Gebruik het apparaat niet voor andere taken dan waarvoor het is bedoeld. Installeer, afhankelijk van de werkbehoeften, de juiste hulpstukken voor de werkkop volgens de instructies. Start pas met werken nadat u hebt gecontroleerd dat de installatie correct is.
f) Forceer het apparaat niet - Het zal de klus beter klaren en met minder kans op letsel, op letsel op de snelheid waarvoor het is ontworpen.
g) Strek niet te ver - Houd te allen tijde een goede voetenhouding en balans.
h) Houd omstanders, vooral kinderen, uit het werkgebied.
i) Vermijd gevaarlijke omgevingen - Gebruik geen apparaten op vochtige of natte plaatsen.
j) Houd het gereedschap alleen vast bij geïsoleerde grijpvlakken, omdat het gereedschap verborgen bedrading kan raken. Als het gereedschap in contact komt met een "stroomvoerende" draad, kunnen blootgestelde metalen delen van het gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.
k) Draag oogbescherming. Extra beschermende uitrusting voor gehoor, hoofd, handen, benen en voeten wordt aanbevolen. Adequate beschermende uitrusting vermindert persoonlijk letsel door rondvliegend puin of per ongeluk contact met het gereedschap.
I) Houd altijd een goede voetenhouding en bedien het gereedschap alleen als u op een vaste, veilige en vlakke ondergrond staat. Gladde of instabiele oppervlakken kunnen leiden tot verlies van balans of controle over het gereedschap.
m) Kleed u gepast - Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Het gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen bij buitengebruik. Draag een beschermende haarbedekking om lang haar in bedwang te houden.

n) Volg alle instructies bij het verwijderen van vastgelopen materiaal, opslaan of onderhouden van het gereedschap. Zorg ervoor dat de schakelaar is uitgeschakeld en de batterij is verwijderd.
o) Draag robuuste werkbroeken.
p) Blijf alert - Let op wat u doet. Gebruik gezond verstand. Bedien het apparaat niet als u moe, ziek of dronken bent.
q) Berg ongebruikte apparaten binnenshuis op - Wanneer het apparaat niet in gebruik is, moet het binnenshuis worden opgeborgen op een droge en hoge of afgesloten plaats, met de batterij verwijderd - buiten bereik van kinderen.
r) Onderhoud het apparaat met zorg - Houd het apparaat schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor smering en het vervangen van accessoires. Houd handvatten droog, schoon en vrij van olie en vet.
s) Controleer beschadigde onderdelen - Voordat u het apparaat opnieuw gebruikt, moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om te bepalen of het correct zal werken en zijn beoogde functie zal uitvoeren. Controleer op de uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en elke andere toestand die de werking ervan kan beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet correct worden gerepareerd of vervangen door een geautoriseerd servicecentrum, tenzij elders in deze handleiding anders is aangegeven.
t) Laad de batterij niet op in de regen of op vochtige plaatsen.
u) Verwijder of ontkoppel de batterij voordat u onderhoud uitvoert, schoonmaakt of materiaal van het apparaat verwijdert. Spoel niet af met een slang; vermijd dat er water in de motor en elektrische aansluitingen komt.
v) Open de batterij niet. Gevaar voor kortsluiting.
w) Bescherm de batterij tegen hitte, bijvoorbeeld ook tegen continue blootstelling aan zonlicht en vuur. Er bestaat gevaar voor explosie.
x) In geval van schade en onjuist gebruik van de batterij kunnen dampen vrijkomen. Zorg voor frisse lucht en zoek medische hulp bij klachten. De dampen kunnen de luchtwegen irriteren.
y) Als de batterij defect is, kan er vloeistof ontsnappen en in contact komen met aangrenzende onderdelen. Controleer eventuele betrokken onderdelen. Reinig dergelijke onderdelen of vervang ze indien nodig.

BEWAAR DEZE INSTRUC-TIES!

ADDITIONELE SPECIFIEKE VEILIGHEIDSREGELS KUN- NEN WORDEN GEVONDEN IN DE BETREFFENDE GE-

BRUIKERSHANDLEIDING VAN HET HULPSTUK

BATTERIJVEILIGHEID VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.

b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.

d) Stel accupacks niet bloot aan mechanische schokken.

e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Houd batterijcellen en accupacks schoon en droog.

g) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

h) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

i) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.

j) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

k) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.

I) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.

m) Houd accupacks buiten het bereik van kinderen.

n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.

o) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.

p) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

q) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.

r) Houd de accu uit de buurt van microgolven en hoge druk.

s) Waarschuwing! Gebruik geen nietoplaadbare batterijen.

GEBRUIKERSHANDLEIDING VOOR VEREISTEN VAN SNOERLOZE PRODUCTEN

a) Het gebruik van dit apparaat is onderhevig aan de volgende twee voorwaarden:

(1) Dit apparaat mag geen schadelijke storing veroorzaken, en

(2) dit apparaat moet alle ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken.

b) Let op: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de instantie, die verantwoordelijk is voor de naleving, kunnen het recht van de gebruiker om het apparaat te bedienen tenietdoen.

c) OPMERKING: Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet volgens de instructies geïnstalleerd en gebruikt, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie, dat er in een bepaalde installatie geen storing zal optreden. Als dit apparaat schadelijke storing veroorzaakt aan de ontvangst van radio of televisie, hetgeen kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aangeraden, te proberen deze storing te verhelpen door één of meerdere van de volgende maatregelen te nemen:

- Heroriënteer of verplaats de ontvangstantenne.

- Vergroot de afstand tussen de apparatuur en de ontvanger.

- Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.

- Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

SYMBOLEN

	Lees de gebruikershandleiding om het risico op letsels te beperken
	Draag een veiligheidsbril
	Draag oorbescherming

	Draag een stofmasker
	Draag beschermende handschoenen.
	Li-lon-accu Dit product is uitgerust met een symbool dat ‘gescheiden inzameling’ aanduidt voor alle accu’s. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu’s kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.

ASSEMBLAGE EN BEDIENING

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

VOOR GEBRUIK:

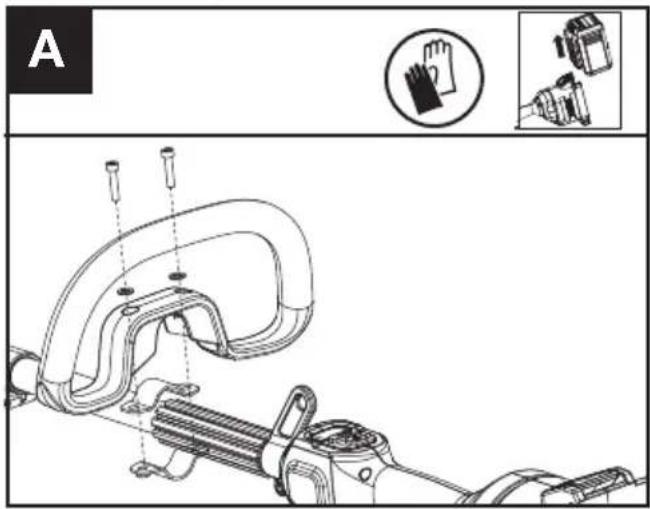

Montage van de voorste handgreep (Zie Afb. A)

1. Bevestig de voorste handgreep en de onderste klem op de as.
2. Steek de bout door de gaten.
3. Draai de voorste handgreep vast.

A

WAARSCHUWING: Pas de voorste handgreep aan zoals gewenst om ervoor te dat uw arm tijdens gebruik recht is.

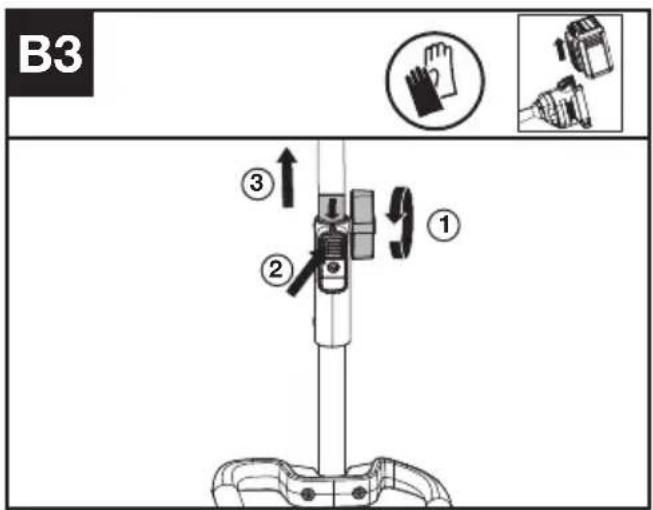

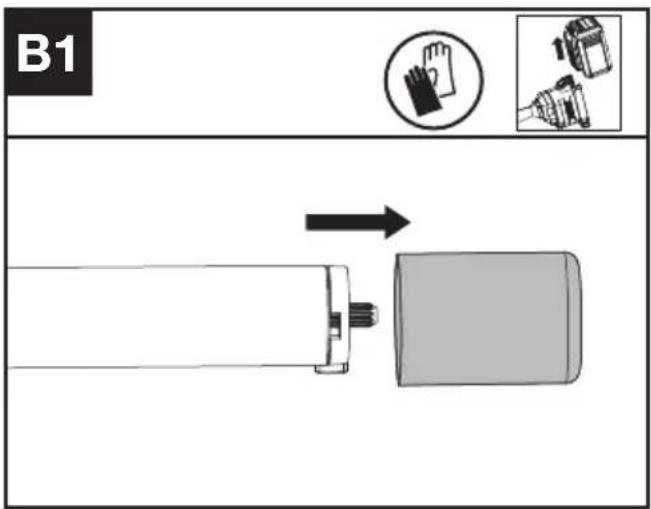

Monteren en demonteren van het hulpstuk. (Zie Afb. B1, B2, B3)

1. Verwijder de beschermkap van het uiteinde van de steel voor opzetstukken.
2. Lijn om te monteren het driehoekpictogram op de knop uit met het pijllabel op de steel voor opzetstukken.
3. Duw de stelen in elkaar tot u een "klik" hoort. De rand van het pijllabel moet zich dicht bij de behuizing van de steelverbinding bevinden.
4. Voltooi de montage door de knop rechtsom vast te draaien.
5. Om te demonteren, draait u de knop los, draait u linksom, drukt u vervolgens op de ontgrendelingsknop en trekt u de stelen uit elkaar. Plaats de beschermkap terug op de steel voor opzetstukken om te voorkomen dat stof en vuil in de steel terechtkomen.

B1

B2 ② ③ ①

B3 ③ ② ①

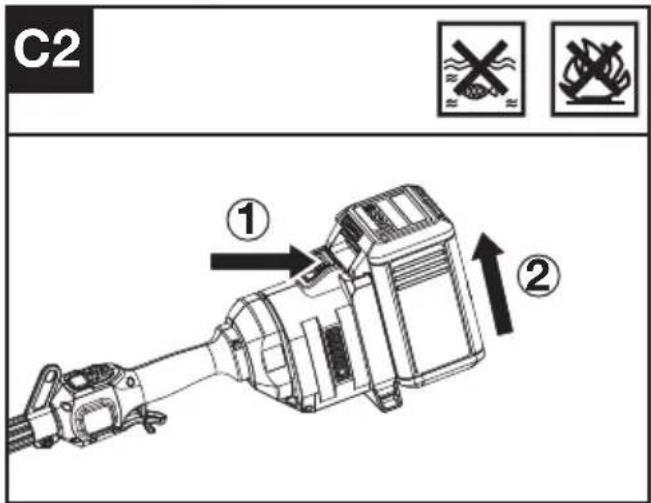

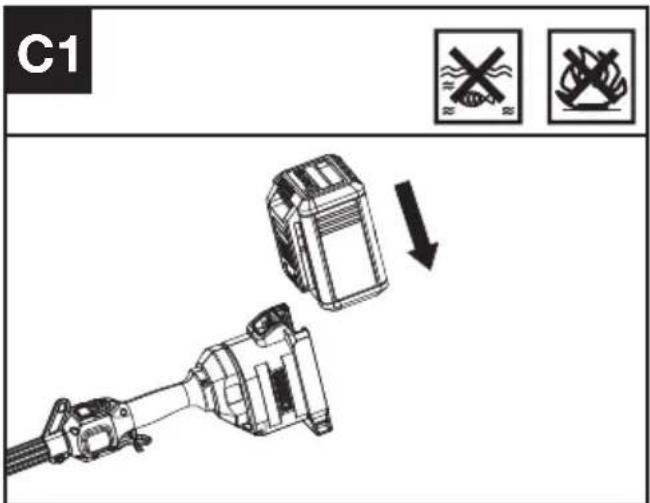

Het accupack verwijderen of plaatsen (Zie Afb. E1, E2)

C1 ↓

C2 ① ②

1. Schuif het batterijpak in het batterijvak.
2. Druk de grendel van de batterij in en verwijder de batterij uit de machine.

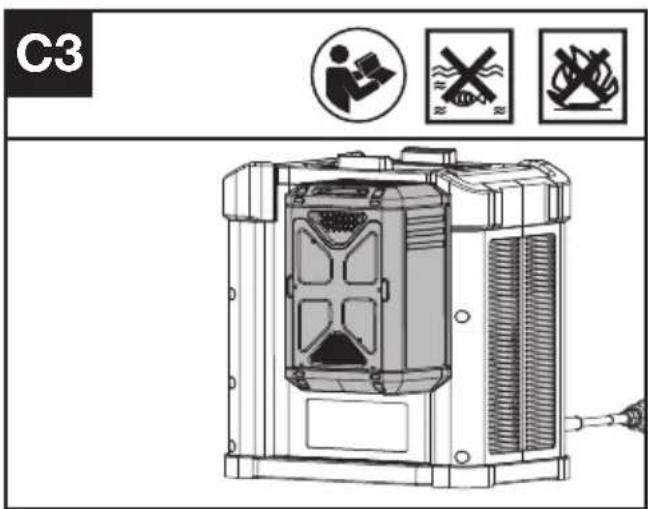

DE BATTERIJEN OPLADEN (ZIE AFB. C3)

C3

De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit.

NOTITIE: Als u de batterij van de rugzak moet aansluiten, raadpleeg dan de handleiding van de batterijpakket-harnas.

TESTEN VAN DE MACHINE EN BATTERIJ (Zie Afb. D1)

Controle van de bedieningselementen Veiligheidsontgrendelingshendel en gashendel

1. Verwijder de batterij.
2. Probeer de gashendel in te drukken. Als de gashendel kan worden ingedrukt zonder de veiligheidsontgrendelingshendel in te drukken, is de veiligheidsontgrendelingshendel defect. Stop met het gebruik van de trimmer en neem contact op met de serviceagent.
3. Druk eerst op de veiligheidsontgrendelingshendel en druk vervolgens op de gashendel.
4. Laat de gashendel en de veiligheidsontgrendelingshendel los. Als de

gashendel of de veiligheidsontgrendelingshendel vastzit en niet kan terugveren naar de oorspronkelijke positie, stop dan met het gebruik van de trimmer en neem contact op met de serviceagent.

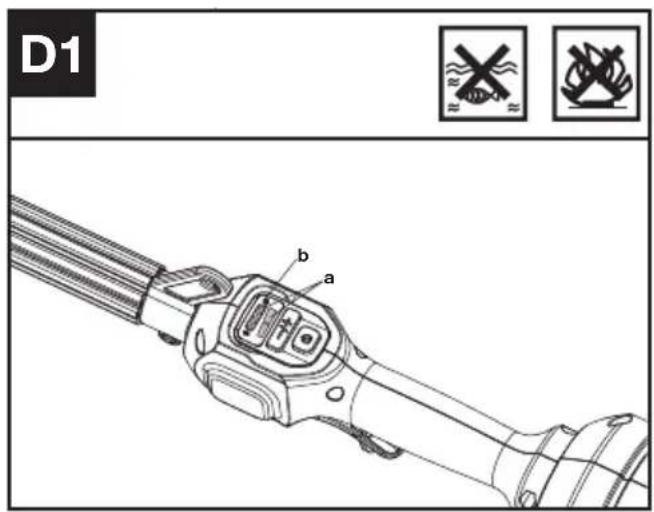

Het display controleren

1. Plaats de batterij.
2. Druk op de aan/uit-schakelaar. Het product is ingeschakeld wanneer de LED (a) brandt. Het product is uitgeschakeld wanneer de LED (a) niet brandt.
3. Duw eerst de veiligheidsvergrendelingshendel naar voren en knijp vervolgens de gashendel in en houd deze vast om de machine te starten. (Zie Afb. E)
4. Als de waarschuwingsindicator (b) knippert, neem dan contact op met uw dealer voor oplossingen.
5. Laat de trekker van de gashendel los. De machine stopt na een korte vertraging. Als de machine blijft draaien, verwijder dan de accu en neem contact op met de servicevertegenwoordiger.

D1 b a

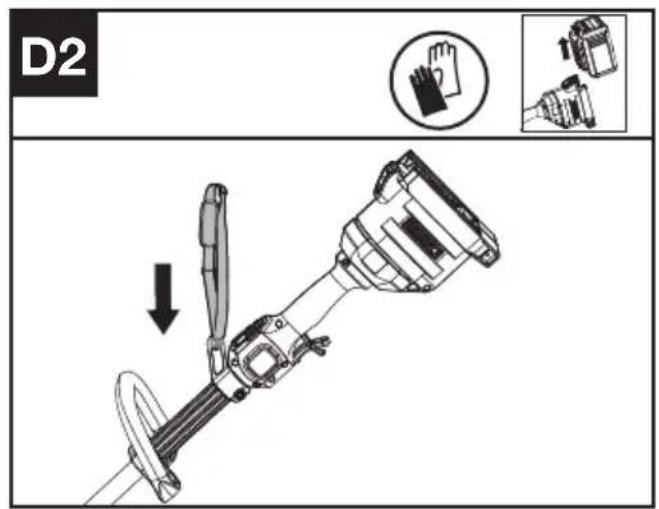

De schouderriem monteren (Apart verkrijgbaar) (Zie afb. D2)

D2

1. Pas de lengte van de schouderband aan.

2. Bevestig de karabijnhaak van de schouderriem aan het bevestigingspunt op de as van de trimmer.

BEDIENING:

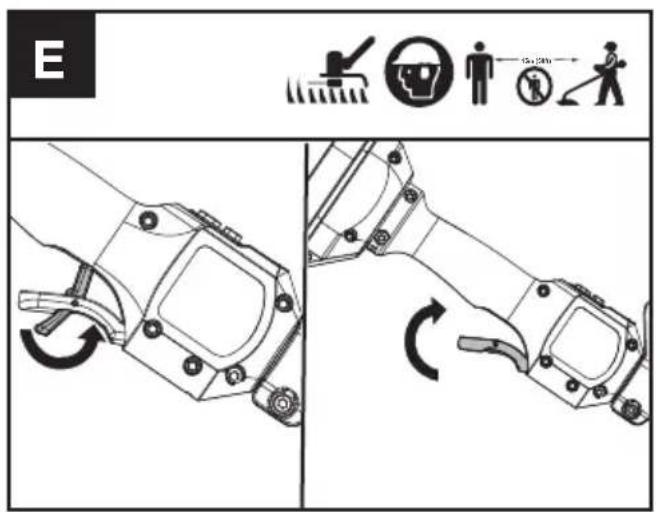

Starten (Zie Afb. E)

1. Houd de Aan/Uit-schakelaar ingedrukt totdat de groene LED brandt. De groene LED geeft het vermogensniveau aan. Druk op het minteken (-) op de snelheidsregeling om indien nodig een lagere zaagsnelheid te selecteren.
2. Klap de vergrendeling van de gashendel uit en knijp vervolgens de trekker van de gashendel in en houd deze ingedrukt om de machine te starten.

Selecteren van de snelheid

Afhankelijk van de toepassing kunnen 2 vermogensniveaus worden geselecteerd. De LEDs geven het geselecteerde snelheidsniveau aan. Des te hoger het vermogensniveau, des te sneller de maaikop kan draaien.

VOOR GEREEDSCHAP MET ACCU'S

De aanbevolen omgevingstemperatuur voor het ontladen is -20°C\~45°C (-4°F\~113°F). De aanbevolen omgevingstemperatuur voor het laadsysteem tijdens het opladen ligt tussen -5°C (23°F) en 45°C (113°F).

VERVOER

Vervoer van de batterij

1. Zorg ervoor dat de batterij zich in een veilige staat bevindt.

2. Gebruik een niet-geleidende verpakking wanneer u de batterij vervoert.

3. De meegeleverde Li-Ion batterijen zijn gebonden aan de wetgeving voor gevaarlijke goederen.

Vervoer de batterijen alleen als de omhulling van de batterij onbeschadigd is. Verpak de batterijen zodanig dat ze niet kunnen verschuiven in de verpakking.

ONDERHOUD

WAARSCHUWING! Verwijder altijd de batterij voordat u onderhoud uitvoert.

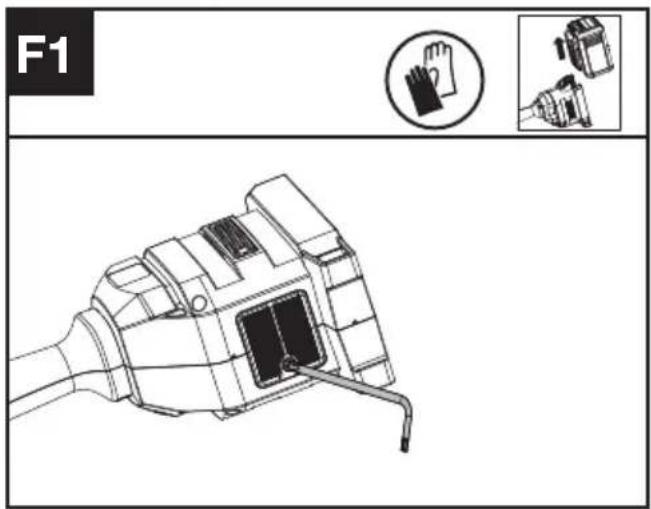

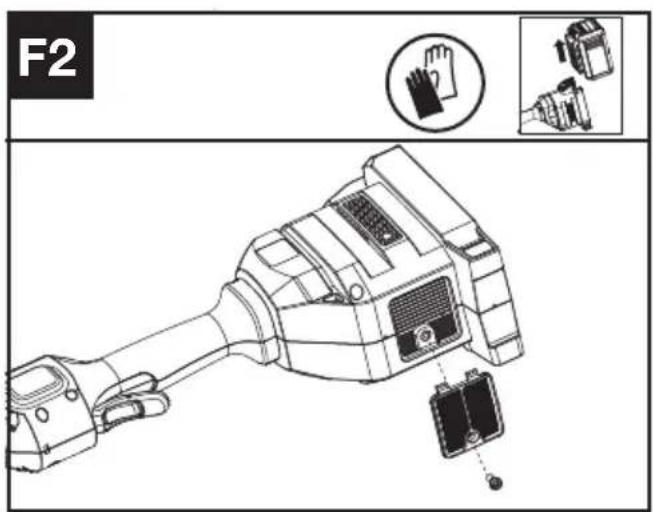

Reinigen van het luchtfilter (Zie afb. F1, F2)

1. Maak het gedeelte rond het luchtfilter schoon. Gebruik een vochtige doek of een zachte borstel.
2. Schroef het luchtfilter los en verwijder deze.
3. Spoel het luchtfilter onder stromend water af om het vuil te verwijderen.
4. Laat het luchtfilter aan de lucht drogen. En installeer deze vervolgens in de behuizing door de schroef vast te draaien.

F1

F2

Periodieke onderhoudsbeurten

Het wordt aanbevolen om de tandwielkast te smeren en het luchtfilter om de 50 bedrijfsuren te reinigen afhankelijk van het werkelijke gebruik.

REINIGING

1. Gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen. Reinig de machine na gebruik met een vochtige doek die in een neutraal schoonmaalmiddel is gedompeld.
2. Houd de aansluiting vrij van vreemde stoffen en maak deze schoon met een zachte en droge borstel of doek.
3. Sproei geen water op de motor en elektrische componenten.
4. Gebruik geen hogedrukreiniger om uw machine te reinigen.

OPSLAG

1. Verwijder de batterij voordat u het apparaat opslaat.
2. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt.
3. Bewaar de batterij alleen binnen een temperatuurbereik tussen 5 °C (41 °F) en 25 °C (77 °F). Laat de batterij bijvoorbeeld in de zomer niet in de auto liggen.

PROBLEMEN OPLOSSEN

Problemen Mogelijke oorzaken Corrigerende actie
De fout-LED brandt De batterij is leeg Laad de batterij op. Neem contact op met uw servicevertegenwoordiger als de batterij niet wordt opgeladen.

TECHNISCHE GEGEVENS

Type Designation: KAC104 (104 - Aanduiding van de machine, representatief voor het hulpstuk van de elektrische kop)

	KAC104
Spanning	60 V --- MAX ***
Beschermingsgraad	IPX4
Gewicht (Kaal gereedschap)	2.8 kg

*** Voltage gemeten zonder belasting. De initiele accuspanning bereikt maximaal 60 volt. De nominale spanning bedraagt 54 volt.

Onbelaste snelheid met hulpstukken

Maaikop	Onbelaste snelheid	Maaikop	Onbelaste snelheid
Grastrimmeropzetstuk 4500 / 5900 rpm		Hulpstuk voor bosmaaier 4500	/ 5900 rpm

AANBEVOLEN BATTERIJEN EN LADERS

Accupack Hoedanigheid Lader Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Met rugzakharnas)	11.0 Ah

We raden u aan uw accessoires te kopen bij dezelfde dealer die u het gereedschap heeft verkocht. Zie de verpakking van de accessoires voor meer informatie. Uw dealer kan u helpen en advies geven.

TECHNISCHE GEGEVENS VOOR ACCUPACK (OPTIONEEL)

Frequentiebanden voor Bluetooth	2400-2483.5 MHz
Maximaal uitgezonden vermogen voor Bluetooth	8 dBm

COMPATIBELE ACCESSOIRE-OPZETSTUKKEN

Model	Maaikop	Model	Maaikop
KAC141	Rechte kantensnijderopzetstuk	KAC142	Gebogen kantensnijderopzetstuk

KAC200 Heggentrimmeropzetstuk KAC360 Verlengsteel	(Voor gebruik met KAC200/KAC361)
KAC361 Stokzaagopzetstuk KAC105 Grastrimmeropzetstuk

Let op: Raadpleeg de instructiehandleiding voor elk taakhoofd voor details.

GELUIDSPRODUCTIE

Hulpstuk van werkkop Gemiddeld gewogen geluiddrukniveau			Gemiddeld gewogen geluidsvermogensniveau
			L_pA (dB(A)) K	p_A (dB(A)) L
Rechte kantensnijderopzetstuk	60 dB(A) 3 dB(A) 87.9 dB(A) 1,23 dB(A)
Hulpstuk voor bosmaaier	79 dB(A) 3 dB(A) 90.1 dB(A) 1.05 dB(A)
Stokzaag met verlengas 79 dB(A) 3 dB(A) 94.1 dB(A) 1.08 dB(A)
Stokzaagopzetstuk 82 dB(A)	3 dB(A) 93,0 dB(A) 1.49 dB(A)
Grastrimmeropzetstuk 85 dB(A) 3 dB(A) 94.0 dB(A) 1.17 dB(A)

Totale trillingswaarden (triax vector-som) volgens EN 62841:

Trillingsemissiewaarde:

Hulpstuk van werkkop	a_h(m/s^2)	Onzekerheid K (m/s2)
Rechte kantensnijderopzetstuk	0,78 m/s2	1.5m/s2
Hulpstuk voor bosmaaier	0,93 m/s2	1.5m/s2
Stokzaag met verlengas	1.30 m/s2	1.5m/s2
Stokzaagopzetstuk	1.87 m/s2	1.5m/s2
Grastrimmeropzetstuk	2,36 m/s2	1.5m/s2

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standaard testmethode en kunnen worden gebruikt om gereedschappen te vergelijken.

De totale waarde van trillingen en geluidsemissie kunnen ook voor een voorlopige beoordeling van de blootstelling worden gebruikt.

WAARSCHUWING: De trillings- en geluidsemissies tijdens het daadwerkelijke gebruik van het elektrische gereedschap kunnen verschillen van de opgegeven waarde, afhankelijk van de manieren waarop het gereedschap wordt gebruikt, vooral welk soort werkstuk wordt verwerkt, afhankelijk van de volgende voorbeelden en andere variaties in het gebruik van het gereedschap:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie- accessoires.

En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk

NL

verminderen.

Help de blootstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie- accessoires aan wanneer u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

NL

Namens Positec verklaar ik dat het product, Beschrijving Aandrijfkop

Type KAC104 (104 - Aanduiding van de machine, representatief voor het hulpstuk van de elektrische kop)

Functie Gebruikt met meerdere hulpstukken

Voldoet aan de volgende richtlijnen; deze gedeeltelijk voltooide machine mag niet in gebruik worden genomen totdat de uiteindelijke machine waarin deze moet worden ingebouwd, conform is verklaard aan de bepalingen van de machinerichtlijn. Zie de gedetailleerde conformiteitsverklaring van de uiteindelijke machine geïnstalleerde hulpstukken van werkkoppen die in deze handleiding worden vermeld:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC gewijzigd door 2005/88/EC

Standaards in overeenstemming met,

EN 62841-1, EN IEC 55014-1, EN IEC 55014-2, EN ISO 3744, EN IEC 63000

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2024/3/22

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en Certificering

Positec Technology (China) Co., Ltd.
