GEBRUIKSAANWIJZING KC100.9 KRESS

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.96

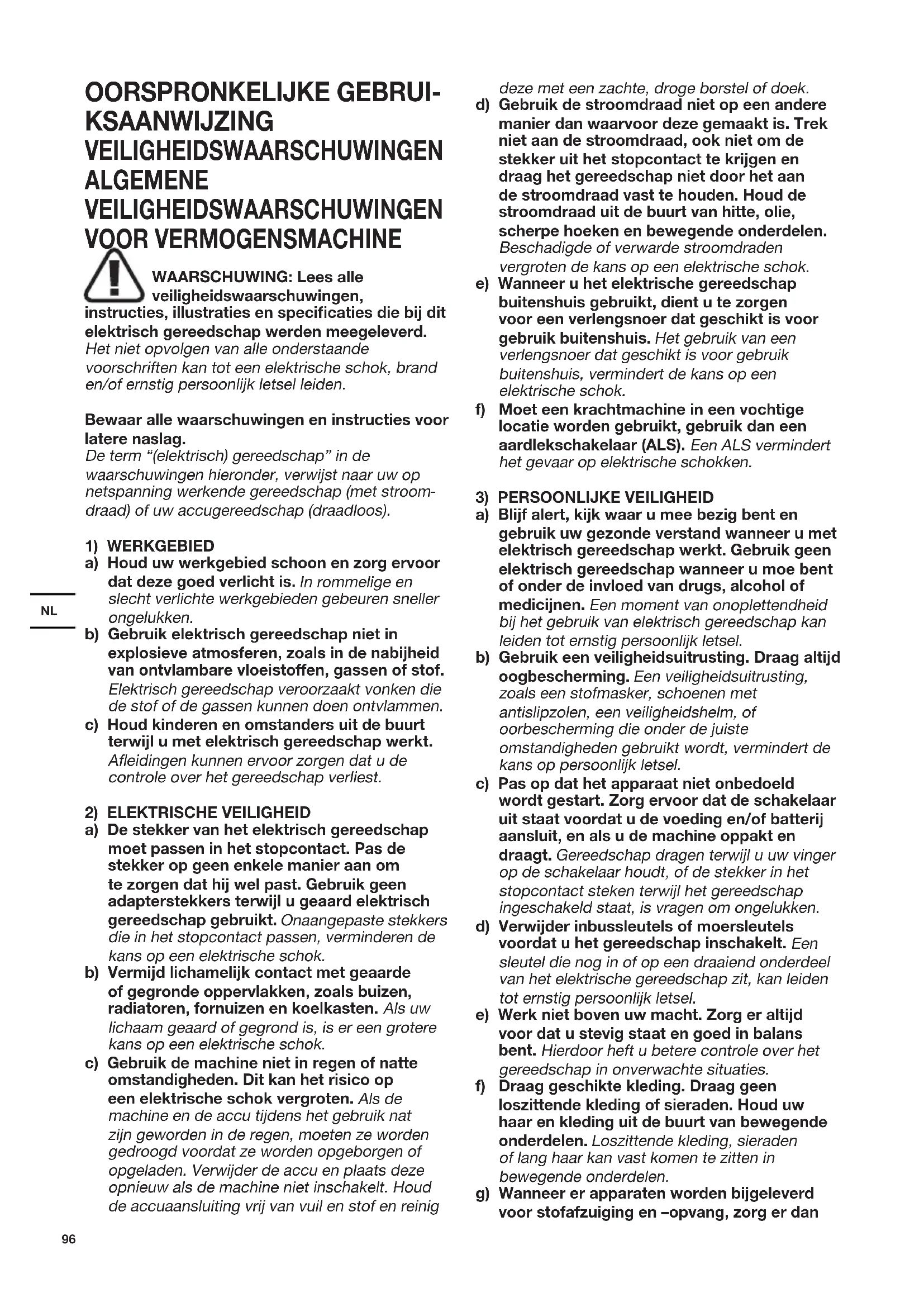

OORSPRONKELIJKE GEBRUI- KSAANWIJZING VEILIGHEIDSWAARSCHUWINGEN ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverd. Het niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroom

draad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Aeidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Gebruik de machine niet in regen of natte omstandigheden. Dit kan het risico op een elektrische schok vergroten. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt. Houd de accuaansluiting vrij van vuil en stof en reinig deze met een zachte, droge borstel of doek. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er danNL

voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan. h) Als u gereedschap veelvuldig gebruikt, dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) GEBRUIK EN ONDERHOUD VAN

ELEKTRISCH GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren. g) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken laten geen veilige hantering toe, en zorgen ervoor dat u geen controle hebt over het gereedschap in onverwachte omstandigheden.

5) GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAP a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand. d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken. e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu’s kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel. f) Stel een accu of gereedschap niet bloot aan vuur of extreme temperatuur. Blootstelling aan brand of een temperatuur boven 130 °C kan explosie veroorzaken. g) Volg alle instructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. b) Repareer nooit beschadigde accu’s. Reparatie van accu’s mag alleen worden uitgevoerd door de fabrikant of geautoriseerde onderhoudstechnici. VEILIGHEIDSWAARSCHUWINGEN98

GRASTRIMMERS a) Gebruik de machine niet tijdens slechte weersomstandigheden, in het bijzonder wanneer er kans op onweer is. Dit verlaagt het risico om geraakt te worden door de bliksem. b) Inspecteer grondig het gebied waar de grastrimmer zal worden gebruikt op de aanwezigheid van dieren. Tijdens het gebruik kunnen dieren door de grastrimmer worden verwond. c) Inspecteer grondig het gebied waar de grastrimmer gebruikt gaat worden en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. Weggeslingerde voorwerpen kunnen persoonlijk letsel veroorzaken. d) Inspecteer altijd, alvorens het apparaat te gebruiken, om te zien of het snijmes of blad en de snijmes- of blad-eenheidniet beschadigd zijn. Beschadigde onderdelen verhogen het risico op letsel. e) Volg de instructies voor het vervangen van de accessoires. Onjuist vastgedraaide bouten of schroeven die het blad vasthouden kunnen het mes beschadigen of er toe leiden dat het losschiet. f) De nominale rotatiesnelheid van het blad dient tenminste gelijk te zijn aan de maximale rotatiesnelheid zoals aangegeven op het apparaat. Messen die sneller draaien dan hun nominale toerental kunnen afbreken of uit elkaar vliegen. g) Draag oog-, oor-, hoofd- en handbescherming. Adequate beschermende kleding verminderd lichamelijk letsel door rondvliegende brokstukken of onbedoeld contact met de snijdraad of het blad. h) Draag altijd veiligheidsschoenen tijdens het gebruik van het apparaat. Bedien het apparaat niet op blote voeten of met open sandalen aan. Dit vermindert de kans op letsel aan de voeten door contact met een bewegend mes, draad of blad.

i) Draag tijdens het gebruik van het apparaat

altijd een lange broek. Blootgestelde huid vergroot de kans op letsel door weggeslingerde voorwerpen. j) Houd omstanders uit de buurt tijdens het gebruik van het apparaat. Weggeslingerde brokstukken kunnen leiden tot ernstig persoonlijk letsel. k) Gebruik altijd twee handen bij het bedienen van het apparaat. Het met beide handen vasthouden van het apparaat voorkomt verlies van controle erover. l) Houd het apparaat alleen vast aan de geïsoleerde grijpvlakken, omdat de snijdraad of het blad in contact kunnen komen met verborgen bedrading. Een snijdraad of blad die in contact komen met een "stroomvoerende" draad kunnen blootliggende metalen delen van het apparaat "onder spanning brengen" en kunnen de gebruiker een elektrische schok geven. m) Zorg altijd dat u stevig staat en gebruik het apparaat alleen als u op de grond staat. Door glibberige of onstabiele oppervlakken kunt u uit balans raken of de controle over het apparaat verliezen. n) Gebruik het apparaat niet op extreem steile hellingen. Dit vermindert het risico van verlies van controle, uitglijden en vallen, wat kan leiden tot persoonlijk letsel. o) Zorg er bij het werken op hellingen altijd voor dat u stevig staat, werk altijd langs hellingen, nooit omhoog of omlaag en wees uiterst voorzichtig bij het veranderen van richting. Dit vermindert het risico van verlies van controle, uitglijden en vallen, wat kan leiden tot persoonlijk letsel. p) Houd lichaamsdelen uit de buurt van de messen, draad of blad als het apparaat in gebruik is. Zorg er, voordat u het apparaat aanzet, voor dat de messen, draad en blad nergens mee in contact komen. Een moment van onoplettendheid tijdens het gebruik van het apparaat kan leiden tot verwondingen bij uzelf of bij anderen. q) Gebruik het apparaat niet hoger dan uw middel. Dit helpt onverwacht contact met messen of blad te voorkomen en zorgt voor een betere controle over het apparaat in onverwachte situaties. r) Wees alert op het plotseling terugveren bij het trimmen van struiken of jonge scheuten die onder spanning staan. Als de spanning op de houtvezels wegvalt kan de tak of scheut de gebruiker raken of het apparaat onhandelbaar maken. s) Let heel goed op bij het trimmen van struiken en jonge scheuten. Het veerkrachtige materiaal kan gegrepen worden door het blad en naar u toegeslingerd worden of u uit balans brengen. t) Houd controle over het apparaat en raak de messen, draden of bladen en andere gevaarlijke bewegende delen niet aan terwijl ze nog in beweging zijn. Dit verkleint de kans op letsel door bewegende delen. u) Draag het apparaat als het is uitgeschakeld, en weg van uw lichaam. Het op een juiste manier omgaan met het apparaat verkleint de kans op onverwacht contact met een bewegend mes, draad of blad.

v) Monteer altijd de mesafdekking wanneer u

het apparaat vervoert of opbergt. Het op een juiste manier omgaan met het apparaat verkleint de kans op onverwacht contact met het blad. w) Gebruik alleen door de fabrikant opgegeven vervangende messen, draden, snijkoppen en bladen. Onjuiste vervangende onderdelen kunnen het risico op schade of verwondingen vergroten.

x) Zorg ervoor dat het apparaat uitstaat en

het accupakket verwijderd is voordat u vastzittend materiaal verwijderd of onderhoud pleegt aan het apparaat. HetNL

onverwacht inschakelen van het apparaat tijdens het verwijderen van vastzittend materiaal of onderhoud kan ernstig persoonlijk letsel veroorzaken. OORZAKEN DOOR TERUGSLAG EN BIJBEHORENDE WAARSCHUWINGEN Terugslag is een plotselinge zijwaartse, voorwaartse of achterwaartse beweging van de machine, die kan ontstaan wanneer het mes vastloopt of blijft haken aan een voorwerp zoals een jonge boom of een boomstronk. Deze beweging kan zo krachtig zijn dat de machine en/ of gebruiker in alle richtingen wordt geslingerd en mogelijk de controle over de machine verliest. Terugslag en de bijbehorende gevaren kunnen worden voorkomen door de hieronder beschreven voorzorgsmaatregelen te treffen. a) Houd de machine met beide handen stevig vast en houd uw armen in een zodanige positie dat deze de terugslag kunnen weerstaan. Plaats uw lichaam aan de linkerkant van de machine. Terugslag kan de kans op letsel vergroten doordat de machine een onverwachte beweging maakt. Als u de juiste voorzorgsmaatregelen neemt, kunt u de terugslag onder controle houden. b) Als het mes blokkeert, of als u het maaien om welke reden dan ook onderbreekt, schakel dan de machine uit en houd de machine bewegingsloos in het materiaal totdat het mes volledig tot stilstand is gekomen. Als het mes vastzit, mag u nooit proberen de machine uit het materiaal te halen of de machine achteruit te trekken zolang het mes in beweging is, omdat er anders een terugslag kan ontstaan. Onderzoek en onderneem de nodige maatregelen om de oorzaak van het vastlopen van het mes te elimineren. c) Gebruik geen botte of beschadigde messen. Botte of beschadigde messen vergroten het risico dat deze vastlopen of aan een voorwerp blijven haken, wat kan leiden tot terugslag. d) Houd altijd goed zicht op het te maaien materiaal. De kans op terugslag is groter op plaatsen waar u het te maaien materiaal niet goed kunt zien. e) Als u wordt benaderd door een andere persoon terwijl u de machine gebruikt, schakel de machine dan uit. Er bestaat een verhoogd risico dat andere personen in geval van terugslag door het bewegende mes worden geraakt. BATTERIJVEILIGHEID VEILIGHEIDSINSTRUCTIES

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Houd batterijcellen en accupacks schoon en droog. g) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden. h) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

i) Laat accupacks niet langdurig opladen als ze

niet worden gebruikt. j) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. k) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. l) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. m) Houd accupacks buiten het bereik van kinderen. n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. o) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. p) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat. q) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat. r) Houd de accu uit de buurt van microgolven en hoge druk. GEBRUIKERSHANDLEIDING

SNOERLOZE PRODUCTEN a) Het gebruik van dit apparaat is onderhevig aan100

de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken. b) Let op: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de instantie, die verantwoordelijk is voor de naleving, kunnen het recht van de gebruiker om het apparaat te bedienen tenietdoen. c) OPMERKING: Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet volgens de instructies geïnstalleerd en gebruikt, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie, dat er in een bepaalde installatie geen storing zal optreden. Als dit apparaat schadelijke storing veroorzaakt aan de ontvangst van radio of televisie, hetgeen kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aangeraden, te proberen deze storing te verhelpen door één of meerdere van de volgende maatregelen te nemen: - Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen de apparatuur en de ontvanger. - Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de leverancier of een ervaren radio/ tv-technicus voor hulp. SYMBOLEN Lees de gebruikershandleiding om het risico op letsels te beperken Draag oog-, oor- en hoofdbescherming Draag anti-slipschoenen 15m (50ft) WAARSCHUWING – De afstand tussen het apparaat en omstanders dient tenminste 15 meter te bedragen

WAARSCHUWING – Pas op voor weggeslingerde voorwerpen WAARSCHUWING – Pas op voor messtuwkracht. Gebruik geen metalen messen. WAARSCHUWING – Koppel de accu los vóór onderhoud. Draag handbescherming Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. Lithium-ionbatterij, die is gelabeld met de symbolen die horen bij "gescheiden inzameling" van alle batterijpakketten en batterijpakketten. Het wordt vervolgens gerecycled of verwijderd om de milieu- impact te verminderen. Batterijpakketten kunnen schadelijk zijn voor het milieu en de volksgezondheid omdat ze schadelijke stoffen bevatten. Steek niet brand Als de batterij niet correct wordt gebruikt, kan deze de waterkringloop binnendringen en schade aan het ecosysteem veroorzaken. Gooi gebruikte batterijen niet weg als ongesorteerd gemeentelijk afval Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires wordt verwijderd. TrimmenNL

ASSEMBLAGE EN BEDIENING OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. VOOR GEBRUIK: Monteer de snijkop. ( (Zie afb. A1) Monteer de snijkop.Steek de inbussleutel in het gat en draai de trimmerkop totdat deze in een vergrendelde positie stopt.

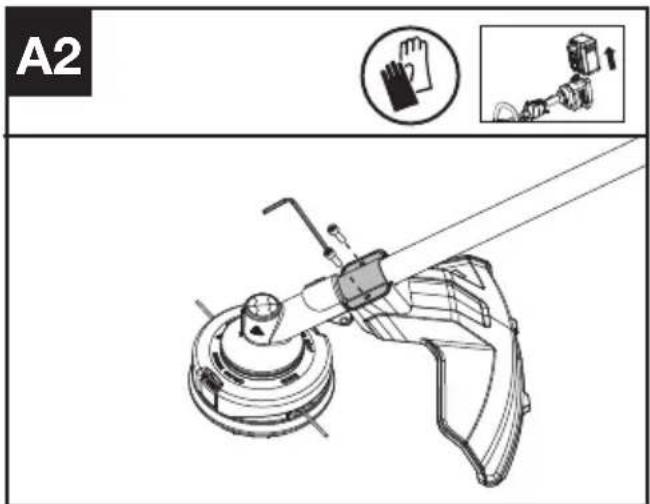

Montage van de beschermkap (Zie afb. A2)

1. Installeer de juiste beschermkap voor de

2. Zet de spatlap vast met de schroef en torxsleutel.

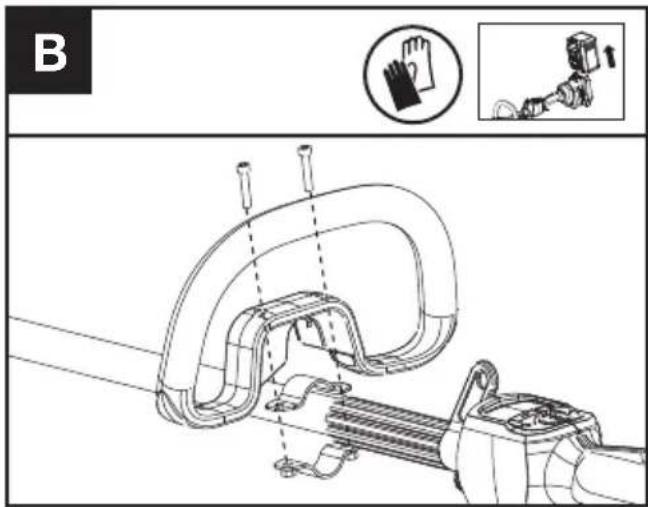

Montage van de voorste handgreep (Zie Afb. B)

1. Bevestig de voorste handgreep en de onderste

2. Steek de bout door de gaten.

3. Draai de voorste handgreep vast.

WAARSCHUWING: Pas de voorste handgreep naar wens aan om ervoor te zorgen dat uw voorste arm recht is wanneer u de trimmer gebruikt.

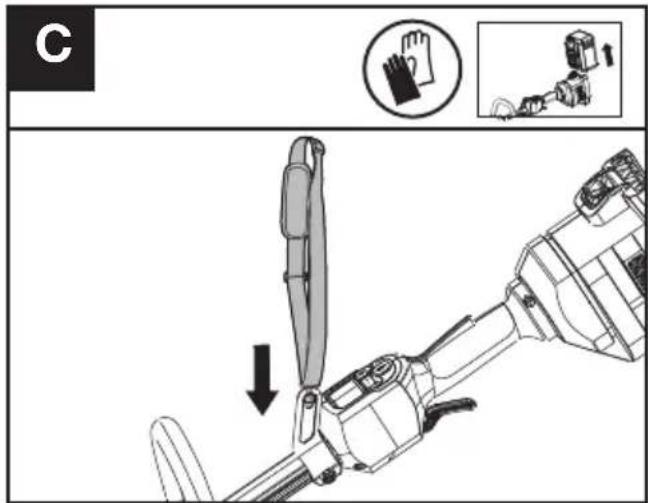

De schouderriem monteren (Apart verkrijgbaar) (Zie afb. C)

1. Pas de lengte van de schouderband aan.

2. Bevestig de karabijnhaak van de schouderriem

aan het bevestigingspunt op de as van de trimmer.

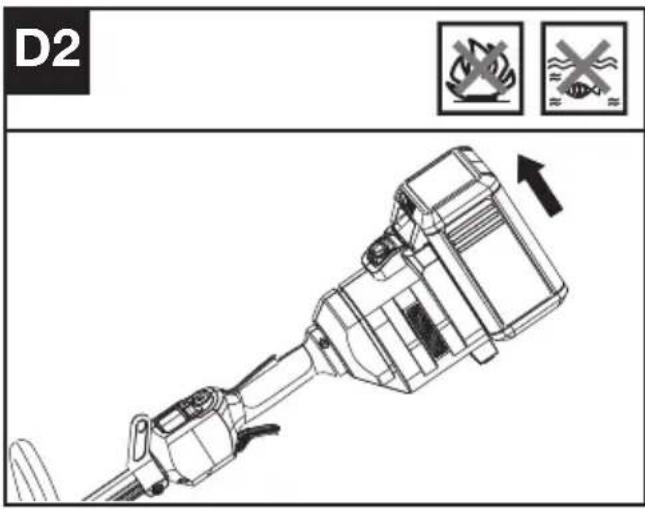

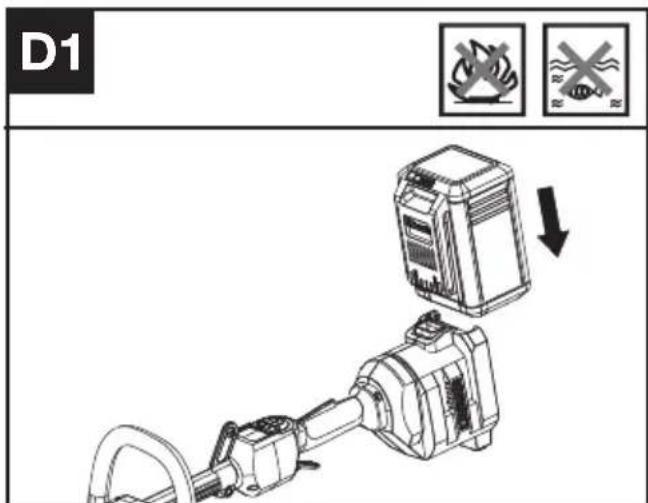

Het accupack verwijderen of plaatsen (Zie Afb. D1, D2)

1. Schuif het batterijpak in het batterijvak.

2. Druk de grendel van de batterij in en verwijder de

batterij uit de machine. D1102

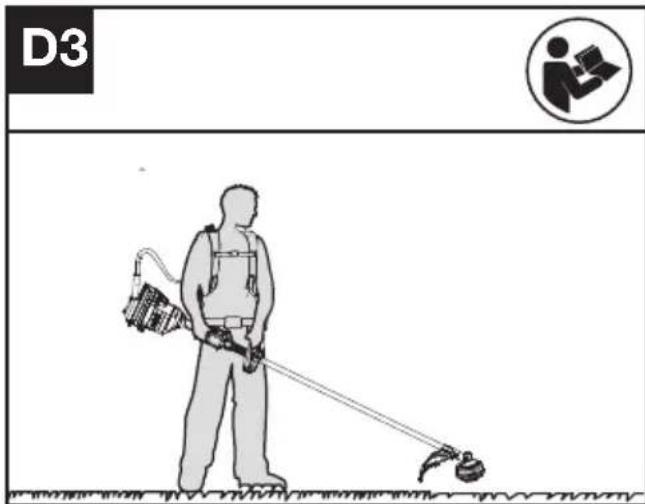

Koppeling met het rugzakharnas (Zie Afb. D3) De trimmer kan worden aangesloten met een optioneel rugzakharnas (niet meegeleverd). Raadpleeg de handleiding van het rugzakharnas voor meer informatie.

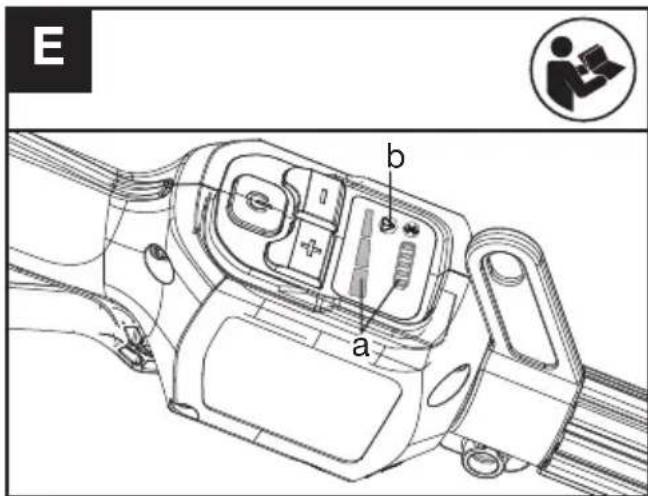

(ZIE AFB. E) Controle van de bedieningselementen Aanwezigheidsschakelaar en gashendel

1. Verwijder de batterij.

2. Probeer de gashendel in te drukken. Als het

mogelijk is de gashendel in te drukken zonder de aanwezigheidsschakelaar in te drukken, is de aanwezigheidsschakelaar defect. Staak het gebruik van de trimmer en neem contact op met de servicevertegenwoordiger.

4. Houd eerst de aanwezigheidsschakelaar

ingedrukt en druk op de gashendel.

5. Laat de gashendel en de

aanwezigheidsschakelaar los. Als de gashendel of de aanwezigheidsschakelaar vast blijft zitten en niet terug kan veren naar de oorspronkelijke positie. Staak het gebruik van de trimmer en neem contact op met de servicevertegenwoordiger.

Het display controleren

1. Plaats de batterij.

2. Houd de Aan/Uit-schakelaar ingedrukt.

Het apparaat is ingeschakeld wanneer de LED (a) brandt. Het apparaat is uitgeschakeld wanneer de LED (a) niet brandt.

3. Druk eerst op de aanwezigheidsschakelaar en

vervolgens op de gashendel om de machine te starten. De trimmerkop draait.

4. Als het waarschuwingslampje (b) oplicht

of knippert, raadpleeg dan het hoofdstuk Problemen oplossen voor oplossingen.

5. Laat de gashendel los. De trimmerkop stopt

na een korte vertraging met draaien Als de trimmerkop blijft draaien, verwijdert u de batterij en neemt u contact op met de servicevertegenwoordiger. BEDIENING: Starten van de trimmer (Zie afb. F1, F2)

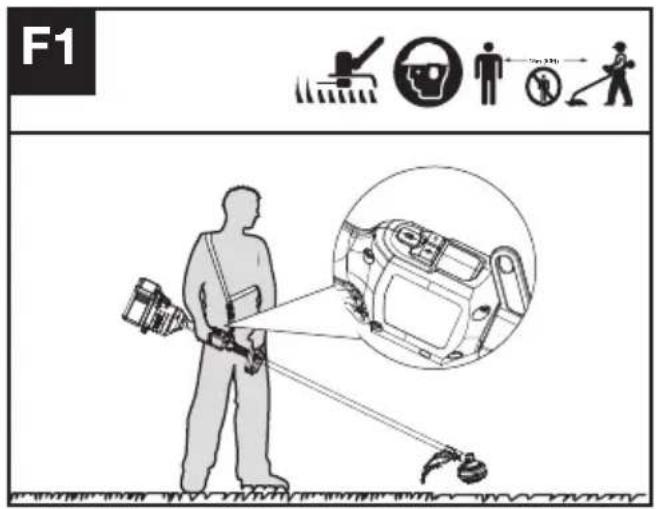

1. Houd de trimmer met uw rechterhand stevig

vast aan de bedieningshandgreep – leg uw duim om de handgreep. Houd de trimmer met uw linkerhand vast aan de hulphandgreep – leg uw duim om de handgreep.

2. Houd de Aan/Uit-schakelaar ingedrukt totdat de

groene LED brandt. De groene LED geeft het vermogensniveau aan.

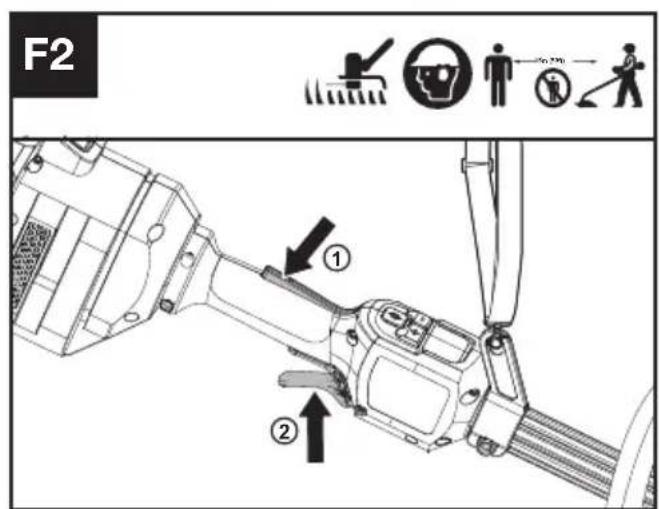

3. Druk eerst op de aanwezigheidsschakelaar en

vervolgens op de gashendel om de machine te starten. De groene LED voor start/stop gaat na 5 seconden uit als het niet als veiligheidsprocedure wordt gebruikt. Wanneer er niet wordt gemaaid, blijft het apparaat ingeschakeld als de aanwezigheidsschakelaar voor de operator ingedrukt wordt gehouden zonder de machine te bedienen. Als de groene LED uitgaat, moet het product opnieuw worden gestart. OPMERKING: De aanwezigheidsschakelaar is ontworpen om onbedoelde bediening te voorkomen. Zodra u de aanwezigheidsschakelaar indrukt, ontgrendelt deze de gashendel.NL

15m (50ft) Selecteren van de snelheid Afhankelijk van de toepassing kunnen 3 vermogensniveaus worden ingesteld. Gebruik de +/- om de snelheid te regelen. De LEDs geven het geselecteerde snelheidsniveau aan. Des te hoger het vermogensniveau, des te sneller de maaikop kan draaien. De trimmer stopzetten Laat de gashendel los om de machine te stoppen. WAARSCHUWING! De snijkop blijft draaien nadat de maaier is uitgeschakeld. Wacht tot de kop is gestopt voordat u het gereedschap neerlegt. Bump line voersysteem (Zie Afb. G) De trimmer is uitgerust met een bufferleidingsysteem. Wanneer u de kop van de trimmer aanraakt terwijl de machine draait, wordt de nieuwe regel uitgevoerd.

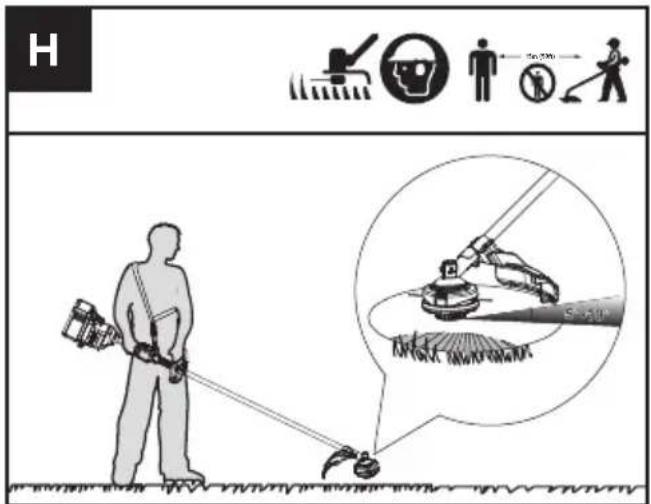

15m (50ft) Tips voor het maaien (Zie Afb. H)

1. Zwaai de trimmer heen en weer over het te

2. Gebruik de punt van het maaidraad om te

trimmen; dwing de trimmerkop niet in ongemaaid gras.

3. Draad- en piketafrasteringen kunnen extra

slijtage en breuk van het maaidraad veroorzaken. Stenen en bakstenen muren, stoepranden en hout kunnen het maaidraad snel verslijten.

4. Vermijd bomen en struiken. Boomschors,

houten lijstwerk, gevelbeplating en palen kunnen gemakkelijk worden beschadigd door het maaidraad.

5. Het geselecteerde vermogen heeft gevolgen voor

de gebruiksduur van de batterij. Des te lager het vermogen, des te langer de gebruiksduur. Het wordt aanbevolen om het laagste vermogensniveau te gebruiken, tenzij er sprake is van zware maaiomstandigheden.

VOOR GEREEDSCHAP MET ACCU’S

De aanbevolen omgevingstemperatuur voor het ontladen is -20đ~45đ (-4°F~113°F). De aanbevolen omgevingstemperatuur voor het laadsysteem tijdens het opladen ligt tussen -5đ(23°F) en 45°C (113°F).104

TRANSPORT Vervoer van de trimmer

1. Zet de trimmer uit en verwijder de batterij.

2. Wanneer u uw trimmer met de hand vervoert,

houd dan het midden van de as met de maaikop naar achteren vast en zorg ervoor dat uw machine parallel met de grond is.

3. Wanneer u uw trimmer in een voertuig vervoert,

zet hem dan vast en plaats deze zodanig dat beweging of beschadiging wordt voorkomen. Vervoer van de batterij

1. Zorg ervoor dat de batterij zich in een veilige

2. Gebruik een niet-geleidende verpakking wanneer

u de batterij vervoert.

3. De meegeleverde Li-Ion batterijen zijn gebonden

aan de wetgeving voor gevaarlijke goederen. Vervoer de batterijen alleen als de omhulling van de batterij onbeschadigd is. Verpak de batterijen zodanig dat ze niet kunnen verschuiven in de verpakking. ONDERHOUD Verwijder steeds na gebruik het batterijpakket uit de trimmer. Vervangen van de trimmerkop (Zie afb. I) WAARSCHUWING! Het gebruik van draad of met metaal versterkte draad is niet toegestaan en kan uiterst gevaarlijk zijn. Gebruik alleen de in deze handleiding aanbevolen maaidraad, in combinatie met de aanbevolen beschermkap. WAARSCHUWING! Een beschadigde of losse maaikop kan trillen, barsten, breken of van de trimmer losraken, waardoor ernstig of dodelijk letsel of materiële schade kan ontstaan. Zorg ervoor dat de trimmerkop goed en stevig vastzit en in goede staat is alvorens aan de slag te gaan.

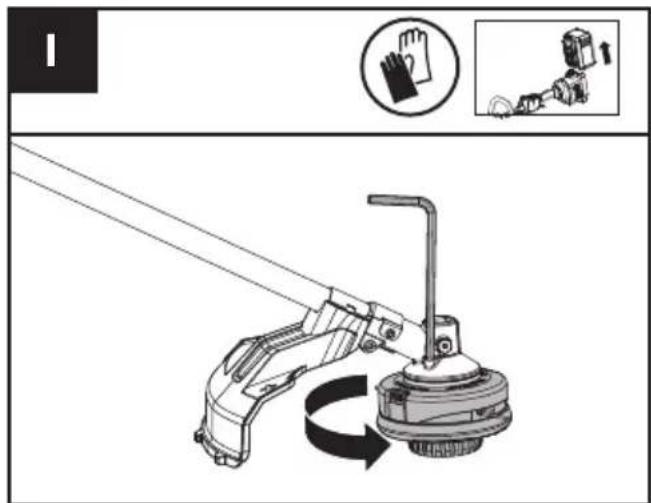

1. Steek de inbussleutel in het gat en draai de

trimmerkop totdat deze in een vergrendelde positie stopt.

2. Draai vervolgens met de klok mee om deze

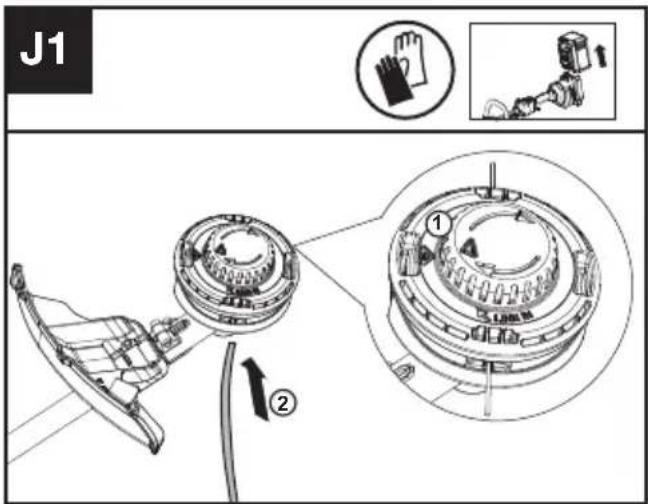

te verwijderen en tegen de klok in om deze te monteren. Windende trimmer (Zie Afb. J1, J2, J3)

1. Draai de spoelkap zodat de twee

driehoekpictogrammen op één lijn liggen. (Zie afb. J1)

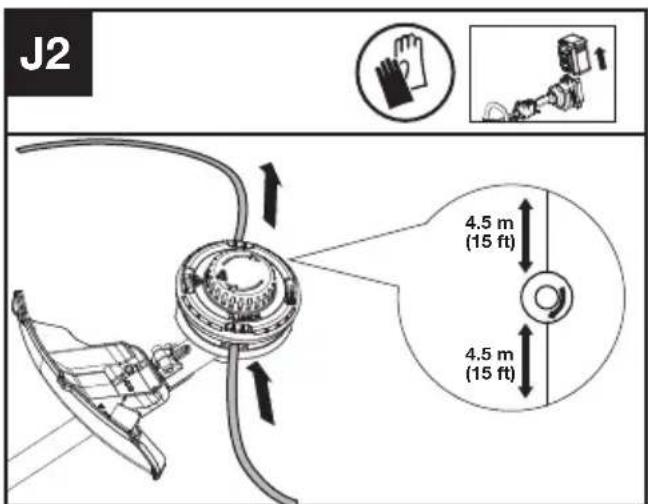

2. Steek de vervangingsdraad door het oogje (draad

in) en voer hem uit door het andere oogje. Zorg ervoor dat beide uiteinden van de draad even lang zijn aan beide uiteinden van de trimmerkop (aanbevolen 4.5 m (15 ft) en knip de draad door. (Zie afb. J2)

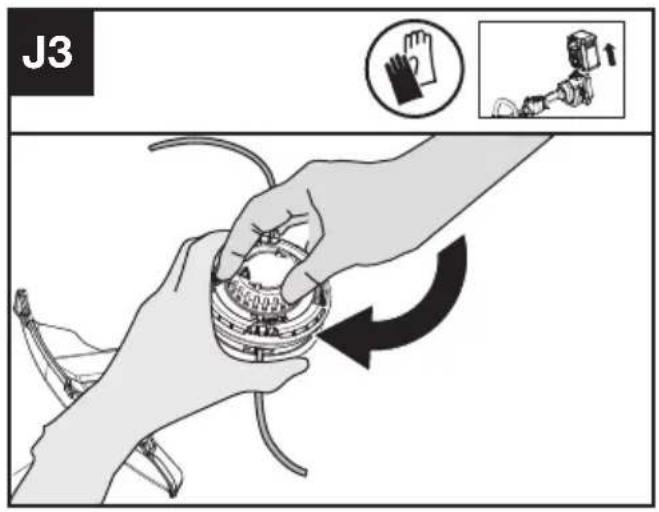

3. Draai de draaiknop met de klok mee om de

draad rond de spoel te winden tot er aan beide kanten ongeveer 16 cm overblijft. (Zie afb. J3)

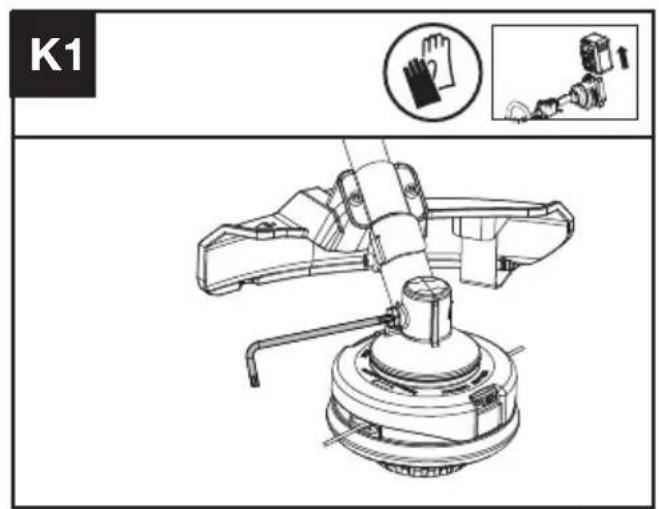

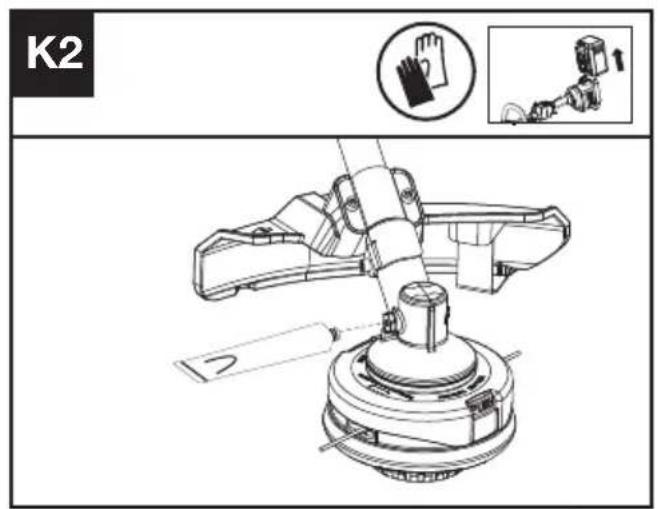

Smeren van de tandwielkast (Zie afb. K1, K2)

1. Verwijder de schroef van de tandwielkast.

2. Als er geen kegelwielvet op het uiteinde van de

schroef zit, knijp dan 5 g (SHELL Gadus S2 V220

1) van het versnellingsvet in de tandwielkast.

3. Plaats de schroef terug en draai deze stevig vast.

4. Plaats de batterij en laat de trimmer 1 minuut

draaien om ervoor te zorgen dat het tandwiel gelijkmatig wordt gesmeerd.

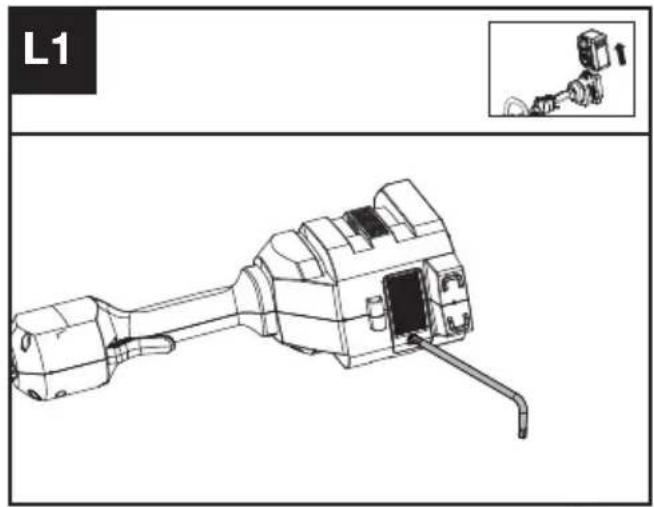

Reinigen van het luchtfilter (Zie afb. L1, L2)

1. Maak het gedeelte rond het luchtlter schoon.

Gebruik een vochtige doek of een zachte borstel.

2. Schroef het luchtlter los en verwijder deze.

3. Spoel het luchtlter onder stromend water af om

het vuil te verwijderen.

4. Laat het luchtlter aan de lucht drogen. En

installeer deze vervolgens in de behuizing door de schroef vast te draaien.

Periodieke onderhoudsbeurten Het wordt aanbevolen om de tandwielkast te smeren en het luchtlter om de 50 bedrijfsuren te reinigen afhankelijk van het werkelijke gebruik. REINIGING

1. Zet de trimmer uit en verwijder de batterij.

2. Gebruik geen agressieve schoonmaakmiddelen

of oplosmiddelen. Reinig de machine na gebruik met een vochtige doek die in een neutraal schoonmaalmiddel is gedompeld.

3. Houd de aansluiting vrij van vreemde stoffen en

maak deze schoon met een zachte en droge borstel of doek.

4. Sproei geen water op de motor en elektrische

5. Gebruik geen hogedrukreiniger om uw machine

1. Haal het batterijpak uit de trimmer voordat u het opbergt.

2. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd

voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt.

3. Bewaar de trimmer op een droge en veilige plaats die ontoegankelijk is voor kinderen en andere

onbevoegden. Verwijder de maaikop als deze lange tijd niet wordt gebruikt.

4. Bewaar de batterij alleen binnen een temperatuurbereik tussen 5 °C (41 °F) en 25 °C (77 °F). Laat de

batterij bijvoorbeeld in de zomer niet in de auto liggen. PROBLEMEN OPLOSSEN De volgende tabel toont problemen en handelingen die u kunt uitvoeren als de machine niet goed werkt. Waarschuwing: schakel de machine uit en verwijder de batterij voordat u aan het werk gaat om een probleem op te lossen. TRIMMER Problemen Mogelijke oorzaken: Corrigerende actie De LED van de batterij knippert Zwakke batterijspanning Laad de batterij op. De LED van de batterij knippert rood Overbelasting. De maaikop is vastgelopen Schakel het apparaat uit. Verwijder de batterij. Verwijder ongewenst materiaal van de maaikop. Temperatuurprobleem. Laat het apparaat afkoelen. De gashendel en de Aan/Uit- knop zijn tegelijkertijd ingedrukt. Laat gashendel los. Voer de startprocedure opnieuw uit. Andere problemen Neem contact op met de servicevertegenwoordiger Apparaat start niet Vuil in de batterijaansluitingen. Reinig de batterijaansluitingen met perslucht of een zachte borstel. Andere problemen Neem contact op met de servicevertegenwoordiger. De trimmer werkt onregelmatig De batterij is niet goed in de machine geplaatst. Plaats de batterij goed. Mogelijk een elektrisch probleem. Neem contact op met de servicevertegenwoordiger Overmatige trillingen/ lawaai. Probleem met de draadbalans Draad opwikkelen. Probleem met de maaikop Machine defect. Vervang de maaikop. Neem contact op met de servicevertegenwoordiger. BATTERIJ Problemen Mogelijke oorzaken Corrigerende actie De fout- LED brandt De batterij is leeg Laad de batterij op. Neem contact op met uw servicevertegenwoordiger als de batterij niet wordt opgeladen. Temperatuurprobleem. Gebruik de batterij in een omgeving met temperaturen tussen -5°C en 45°C (23°F tot 113°F) voor het opladen; -20°C tot 45°C (-4°F tot 113°F) voor het ontladen. Overige Neem contact op met de servicevertegenwoordiger.NL

TECHNISCHE GEGEVENS Type Designation: KC100 KC100.X (1-aanduiding van machinerie, vertegenwoordiger van een draadloze grastrimmer) KC100 KC100.X ** Spanning 60 V MAX *** Snijsnelheid 4200 / 5100 / 5900 rpm Maaidiameter 42 cm (16.5'') Diameter draad

** X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, er zijn geen veiligheidsgerelateerde wijzigingen tussen deze modellen. *** Voltage gemeten zonder belasting. De initiële accuspanning bereikt maximaal 60 volt. De nominale spanning bedraagt 54 volt.

We raden u aan uw accessoires te kopen bij dezelfde dealer die u het gereedschap heeft verkocht. Zie de verpakking van de accessoires voor meer informatie. Uw dealer kan u helpen en advies geven. TECHNISCHE GEGEVENS VOOR ACCUPACK (OPTIONEEL) Frequentiebanden voor Bluetooth 2400-2483.5 MHz Maximaal uitgezonden vermogen voor Bluetooth 8 dBm

COMBINATIES VAN MAAIKOPPEN, BESCHERMKAPPEN EN

DRAAGSYSTEMEN Maaikop Beschermkap Barrièrestang Draagsysteem - 4'' trimmerkop (Optioneel, niet inbegrepen) - 5'' Trimmerkop - Hoge zichtbare deector - Universele deector met spatscherm - Optioneel - Schouderriem - Rugzakbatterijharnas - Mesblad - Universele deector zonder spatscherm - Vereist108

Onzekerheid K = 3 m/s WAARSCHUWING:De trillings emissie waarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie- accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie- accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. CONFORMITEITVERKLARING WIJ, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Namens Positec verklaar ik dat het product, Beschrijving Draadloze grastrimmer Type KC100 KC100.X (1-aanduiding van machinerie, vertegenwoordiger van een draadloze grastrimmer) Functie maaien van gras en andere zachte vegetatie en voor het trimmen van grasranden Overeenkomt met de volgende richtlijnen 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC gewijzigd door 2005/88/EC 2000/14/EC gewijzigd door 2005/88/EC: - Procedure beoordeling conformiteit volgens Annex VI - Niveau gemeten geluidsvermogen 94.94 dB (A) - Opgegeven, gegarandeerde niveau geluidsvermogen 96 dB (A) De betrokken aangemelde instantie Naam: Intertek Deutschland GmbH (aangemelde instantie 0905) Adres: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Standaards in overeenstemming met, EN 62841-1, FprEN IEC 62841-4-4:2020+FprAA:2021-02, EN 62233, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2 De persoon die bevoegd is om het technische bestand te compileren, Naam Marcel Filz Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/12/5 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certicering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaHU
