MANUAL DE UTILIZARE KG160E.9 KRESS

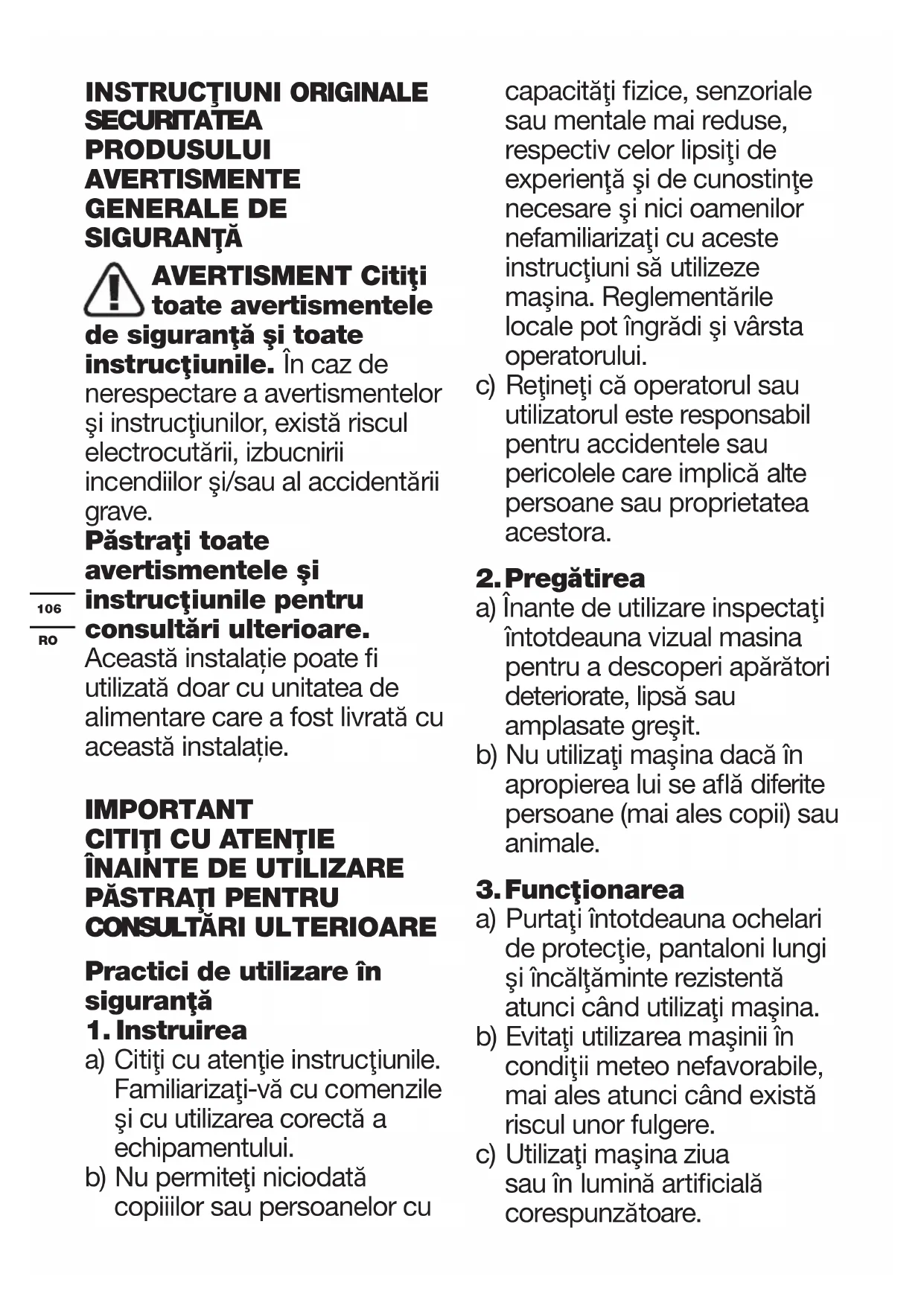

! AVERTISMENT Citiți toate avertismentele de siguranță și toate instrucțiunile. În caz de nerespectare a avertismentelor și instrucțiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Această instalație poate fi utilizată doar cu unitatea de alimentare care a fost livrată cu această instalație.

IMPORTANT CITIȚI CU ATENȚIE ÎNAINTE DE UTILIZARE PĂSTRATI PENTRU CONSULTĂRI ULTERIOARE

Practici de utilizare în siguranță

1. Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corectă a echipamentului.
b) Nu permiteți niciodată copiilor sau persoanelor cu

capacități fizice, senzoriale sau mentale mai reduse, respectiv celor lipsiți de experiență și de cunostințe necesare și nici oamenilor nefamiliarizați cu aceste instrucțiuni să utilizeze mașina. Reglementările locale pot îngrădi și vârsta operatorului.

c) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care implică alte persoane sau proprietatea acestora.

2. Pregătirea

a) Înante de utilizare inspectați întotdeauna vizual masina pentru a descoperi apărători deteriorate, lipsă sau amplasate greșit.
b) Nu utilizați mașina dacă în apropierea lui se află diferite persoane (mai ales copii) sau animale.

3. Functionarea

a) Purtați întotdeauna ochelari de protecție, pantaloni lungi și încălțăminte rezistentă atunci când utilizați mașina.
b) Evitați utilizarea mașinii în condiții meteo nefavorabile, mai ales atunci când există riscul unor fulgere.
c) Utilizați mașina ziua sau în lumină artificială corespunzătoare.

d) Niciodată nu operați mașina cu apărătorile stricate sau fără apărători.

e) Porniți motorul numai atunci când mâainile și picioarele dvs. se află la distanță sigură de elementele de tăiere.

f) Deconectați întotdeauna mașina de la alimentarea electrică dacă (de ex.: scoaterea acumulatorului din mașină)

1) maşina rămâne nesupravegheată;

2) înainte de eliberarea unui blocaj;

3) înainte de a controla, curăța sau lucra cu mașina;

4) după ce ați lovit un obiect străin;

5) dacă mașina începe să vibreze anormal.

g) Feriți-vă mâinile și picioarele de elementele tăietoare.

h) Asigurați-vă întotdeauna că deschizăturile de ventilație sunt ținute curate de resturi;

i) Nu potriviti niciodată elemente de tăiere din metal.

j) Acordati întotdeauna atentie atunci când vă deplasati pe suprafete înclinate.

k) Mergeți, nu alergați niciodată.

I) Nu vă întindeți peste măsură cu mașina și păstrați-vă echilibrul întotdeauna.

m)Nu atingeti piesele periculoase aflate în

mișcare înainte de a scoate acumulatorul și înainte ca acestea să se oprească complet.

4. Întreținerea și depozitarea

a) Opriti alimentarea electrică a maşinii (de ex.: scoateți accumulatorul din maşină) înainte de a efectua vreo operațiune de întreținere sau curățare a maşinii.
b) Utilizați exclusiv piesele de schimb și accesorile recomandate de fabricantul mașinii.
c) Inspectați și întrețineți mașina în mod regulat. Reparați mașina doar cu ajutorul service-ului autorizat.
d) Dacă nu este utilizată, păstrați mașina într-un loc ferit de accesul copiilor.

AVERTISMENTE DE SIGURANTĂ PENTRU ACUMULĂTOR

a) Nu demontați, deschideți sau rupeti celulele sau acumulatorul.
b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde

s-ar putea scurtcircuita între ele sau prin materiale conductoare.

Când accumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor accumulatorului poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.

d) Nu supuneti acumulatorul la şocuri mecanice.

e) în cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Consultați medicul imediat dacă ați înghițit o celulă sau un accumulator.

g) Mentineți accumulatorul curat și uscat.

h) Ştergeti bornele

acumulatorului cu o cârpă curată și uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.

j) Nu lăsați acumulatorul la încărcat dacă nu îl utilizati.

k) După perioade extinse de depozitare, poate fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.

I) Reîncărcați folosind doar încărcătorul specificat de Kress. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament.

m)Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.

n) Nu lăsați accumulatorul la îndemâna copiilor.

o) Păstrați documentația originală a produsului pentru consultări

ulterioare.

p) Scoateți acumulatorul din echipament dacă nu îl utilizati.
q) Depuneți acumulatorul la deșeuri în mod corespunzător.
r) Nu introduceți în aparat acumulatoare care provin de la producători diferiti sau cu capacități, dimensiuni sau tipuri diferite.
s) Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia.
t) Tineți cont de polaritatea (+) și (-) indicate pe accumulator pentru asigura o utilizare corectă a acestuia.

SIMBOLURI

	Citiți manualul de utilizare
	Instruiți persoanele aflate în zonă să păstreze distanța.

	Protejati-vă vederea și auzul
	Feriți mașina de ploaie
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
	Accumulator litiu-ion, care a fost etichetat cu simbolurile asociate cu "colectarea separată" a tuturor acumulatorilor și acumulatorilor.
Li-Ion	Acesta este apoi reciclat sau eliminat pentru a reduce impactul asupra mediului. Bateriile pot fi dăunătoare mediului și sănătății umane deoarece conțin substanțe nocive.
	Nu ardeți
	Dacă nu este manipulată corect, bateria poate intra în ciclul de apă și poate provoca daune ecosistemului. Nu aruncați bateriile uzate ca deșeuri municipale nesortate.
	Asigurați-vă că accumulatorul este scos înaintea schimbării accesoriiilor.
	Tundere

LISTA DE COMPONENTE

1.	BUTON DE BLOCARE
2.	ACTIVATI DECLANŞATORUL
3.	BUTON BUTONUL
4.	CÂRLIG
5.	MÂNER AUXILIAR
6.	BUTON DE BLOCARE
7.	ARBORE
8.	DISPOZITIV DE PROTECTIE
9.	FREZĂ LINIARĂ
10.	CAP DE REGLARE FINĂ (CAPUL CU BONT)
11.	CAPAC BOBINĂ
12.	BOBINĂ
13.	ORIFICIU
14.	OPRITOR ELIBERARE CAPAC
15.	CUREA DE UMĂR

Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

DATE TEHNICE

Tip: KG160E.9 (1-denumirea echipamentului, reprezentând Maşina de tuns iarbă fără fir)

	KG160E.9
Tensiune	60 V-MAX
Turație nominală la mers în gol	6000/min
Diametrul de tăiere	38 cm
Diametru linie Linie	de răsucire recomandată de 2,4 mm
Lungimea firului Recomandat 4m (leșire dublă)
Greutate	3.0 kg

INFORMATII PRIVIND ZGOMOTUL

Presiune sonoră ponderată A	L_pA = 74 dB(A)
K_pA	0.8 dB(A)
Putere sonoră ponderată A	L_wA = 94.8 dB(A)
K_wA	0.8 dB(A)
Purtați echipament de protectie pentru urechi.

INFORMATII PRIVIND VIBRATIILE

Vibrație ponderată tipică	a_h = 5.326 m/s^2
Marjă de eroare	K = 1.5 m/s^2

Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii

AVERTISMENT: Valoarea emisiilor de vibrații în timpul utilizării effective a uneltei electrice poate diferi de

valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în funcție de următoarele exemple și alte variații privind utilizarea uneltei:

Modul în care este utilizată unealta și materialele tăiate sau găurite.

Ünealta să fie într-o stare bună și întreținută corespunzător.

Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrații.

lar unealta este utilizată conform destinației de utilizare și acestor instructiuni.

Această unealtă poate cauza sindromul vibrației măinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condițiile de utilizare reale

trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrati.

Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite.

Întrețineți unealta în conformitate cu aceste instrucțiuni și mentțineți-o bine lubrifiată (dacă este cazul).

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrății.

Planificati-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibratii de-a lungul mai multor zile.

ACCESORII

Dispozitiv de protectie	1
Bobină cu două circuite	1
Curea de umăr	1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

ASAMBLARE \$I OPERARE

NOTĂ: Înainte de utilizarea sculei, citipi manualul de instrucțiuni cu atenpie.

ASAMBLARE:

Asamblati mânerul auxiliar (Vezi Figura. A1, A2)

1. Ataşati mânerul auxiliar și clema inferioară pe arbore.
2. Puneti şurubul prin găuri.
3. Strângeti mânerul auxiliar cu butonul.

Avertisment! Ajustați poziția mânerului frontal de operare astfel încât brațul dumneavoastră să fie drept când utilizati trimmerul

Asamblarea Apărătorii (Vezi Figura. B)

Fixați protectția de siguranță în loc cu ajutorul șuruburilor și a unei chei hexagonale.

Asamblarea curelei de umăr (Vezi Figura. C)

1. Reglați lungimea curelei de umăr.
2. Cuplați carabina curelei la cârligul de pe arborele mașinii de tuns.

Pentru A Demonta Sau Monta Acumulatorul (Vezi Figura. D1, D2)

1. Introduceti accumulatorul în compartimentul acestuia.
2. Apăsați butonul de eliberare a accumulatorului pentru eliberarea accumulatorului din unealtă.

NOTĂ: După reîncărcare, introduceți acumulatorul în portul destinat acestuia. Este suficient să împingeți și să aplicați o ușoară presiune.

OPERATIUNE:

Pornirea/oprirea maşinii de tuns (Vezi Figura. E)

Mai întâi apăsați butonul de blocare, apoi apăsați declanșatorul pentru a porni mașina.

Avertisment! Capul de tăiere continuă să se rotească după ce mașina de tuns a fost oprită, aşteptați până când se oprește apoi lăsați jos aparatul.

ECO Viteză (Vezi Figura. F, G)

Pentru a prelungi timpul de rulare, apăsați butonul ECO și comutați declanșatorul, iar aparatul va rula cu viteză mică.

Sistem de alimentare a liniei de protectie (Vezi Figura. H)

Trimmerul este echipat cu un sistem de linii tampon. Ori de câte ori atingeți capul tăietorului în timp ce utilajul funcționează, noua linie este emisă.

Utilizarea unui ham de tip rucsac (Vezi Figura. I1, I2, I3)

1. Introduceți acumulatorul în hamul de tip rucsac.
2. Introduceti adaptorul accumulatorului în maşina tuns.
3. Conectați hamul la mașina dvs. de tuns cu cablul de conectare.

Mai multe detalii găsiți în manualul hamului de tip rucsac.

Sfaturi de tăiere

1. Mișcați mașina de tuns de la stânga la dreapta peste zona de tăiat; este mai puțin eficientă atunci când se deplasează de la dreapta la stânga.

2. Folosiți vârful firului de tăiere pentru a tunde; nu forțați capul mașinii de tuns în iarbă netăiată.

3. Gardurile de sărmă și de pichet pot cauza uzura suplimentară a firului de tăiere și rupere. Pereții din piatră și cărămidă, bordurile și lemnul pot uza rapid firul de tăiere.
4. Evitați copacii și arbuștii. Coaja de copac, mulajele din lemn, pardoselile și stâlpii de gard pot fi ușor avariate de firul de tăiere.

DUPĂ OPERATIUNE:

Asamblarea și demontarea capului de tuns (Vezi Figura. J)

1. Introduceți o cheie hexagonală în orificiu și rotiți capul de tuns până se oprește în poziția blocată.
2. Apoi, rotiți-l în sensul acelor de ceasornic pentru a-l scoate și în sens invers acelor de ceasornic pentru a-l asambla.

Trimmer de înfășurare (See Fig. K1, K2)

1. Treceți linia de înlocuire prin ochi și alimentați-o din cealaltă parte.
2. Asigurați-vă că ambele capete ale sărmei sunt plane la capetele capului de tundere (recomandat 2 m), apoi tăiați firul.
3. Rotiți cadranul în sensul acelor de ceasornic pentru a înfila firul pe bobină până când sunt 19 cm la stânga și la dreapta.

Înlocuiti bobina (Vezi Figura. L1, L2, L3, L4)

1. Scoateți capacul și înlăturați bobina veche.
2. Puneți bobina goală înauntru și luați capacul pentru a înfășura noul fir.

Transportarea

1. Când transportați manual mașina de tuns, țineți de mijlocul arborelui pentru a vă asigura că mașina este paralelă cu solul.

2. Când transportați mașina de tuns într-un vehicul, fixați-o și poziționați-o pentru a preveni rotirea sau avarierea.

Depozitarea

1. Scoateți accumulatorul din maçina de tuns înainte de depozitare.
2. Depozitați maçina de tuns într-un loc uscat și sigur, inaccesibil copiilor și altor persoane neautorizate.

Curățarea

1. Nu utilizați detergenți sau solventți agresivi. Curățați mașina după utilizare cu o cârpă umedă înmuiată în detergent neutru.
2. Păstrați ștecărul fără materii străine și curățați-l cu o perie sau o cârpă moale și uscată.
3. Nu pulverizați apă pe motor și pe componentele electrice.
4. Nu utilizați maçina de spălat cu presiune pentru a vă curăța maçina.

ÎNTRETINEREA

Scoateți întotdeauna accumulatorul din motocositoare după utilizare.

Verificați întotdeauna produsul înainte de utilizare, pentru identificarea eventualelor deteriorări.

Scoateți fișa din priză înainte de efectuarea oricărei reglări, lucrări de servisare sau întreținere. Scula nu necesită gresare sau întreținere suplimentară. Nu există piese care pot fi depanate de utilizator în sculă. Nu utilizați niciodată apă sau agenți de curățare chimici pentru curățarea sculei. Ștergeți cu o cârpă uscată. Depozitați întotdeauna scula într-un loc uscat. Mențineți fantele de ventilație a motorului curate. Feriți de praf toate comenzile de lucru.

PROTECTIA MEDIULUI ÎNCONJÜRĂTOR

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo unde există instalații de reciclare. Consultați

autoritățile locale sau vânzătorul pentru recomandări privind reciclarea.

DETECTAREA DEFECTIUNILOR

Următorul tabel prezintă simptomele defectiunilor, cauzele posibile precum și soluția corectă de remediere a acestora, dacă vreodată scula dumneavoastră electrică de grădină nu funcționează impecabil.

ATENTIE: înainte de a trece la detectarea defectiunilor, opriți scula electrică de grădină șiți acumulatorul din aceasta.

Simptome	Cauză posibilă	Remediere
Motocositoarea nu funcționează.	Acumulator descărcat.Acumulator prea fierbinte/rece.Motorul este defect.Cablajul interior al uneltei este deteriorat.	Reîncărcați acumulatorul; de asemenea, consultați manualul încărcătorului Permiteți răcirea/ încălzirea. Contactați agentul de service. Contactați agentul de service.
Motocositoarea funcționează intermitent.	Motorul este defect.Acumulatorul nu este încărcat complet.Întrerupător on/off (pornire/oprire) defect.	Contactați agentul de service. Reîncărcați acumulatorul. Contactați agentul de service.

Vibrații/ zgomote excesive.	Unealtă defectă.Linia nu este înfășurată corect pe bobină.	Contactați agentul de service.Reînfășurați linia. Consultați „Pentru a bobina manual linia”.
Durata de tăiere per accumulator încărcat este prea scurtă.	Accumulatorul nu a fost utilizat pentru o perioadă mai lungă de timp sau nu a fost încărcat suficient.larbă prea înaltă.Acumulator defect.	Încărcați complet acumulatorul; de asemenea, consultați manualul încărcătorului Tăiați în trepte.Înlocuți acumulatorul.
Unealta nu taie.	Linie de tăiere defectă.Acumulatorul nu este încărcat complet.Motorul este defect (turatie prea redusă).larbă adunată în jurul capului de tăiere.	Înlocuți linia de tăiere.Reîncărcați acumulatorul; de asemenea, consultați manualul încărcătoruluiContactați agentul de service.Îndepărtați iarba.
Illuminare continuă a indicatorului de încărcare acumulator Nu este posibilă încărcarea.	Accumulatorul nu este introdus (corect).Contactele acumulatorului sunt murdare.Acumulator defect.	Introduceți corect acumulatorul în încărcătorul de acumulator.Curățați contactele acumulatorului (de exemplu, prin introducerea și scoaterea acumulatorului de mai multe ori) sau înlocuți acumulatorul.Înlocuți acumulatorul.
Indicatorul de încărcare acumulator nu se aprinde.	Fișa de alimentare a încărcătorului nu este conectată (corect).Priza de alimentare, cablul de alimentare sau încărcătorul acumulatorului sunt defecte.	Introduceți fișa de alimentare (complet) în priză.Verificați tensiunea de alimentare; apelați la un agent de service autorizat pentru verificarea încărcătorului de acumulator.
Mașina nu taie.	Firul se încurcă pe bobină.	Înfășurați tot firul manual, deschideti capacul bobinei și rebobinați.

DECLARATIE DE CONFORMITATE

Noi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

În numele Positec declarăm că produsul

Descriere Maşină de tuns iarbă fără fir

Tip KG160E.9 (1-denumirea echipamentului, reprezentând Maşina de tuns iarbă fără fir)

Functie cosirea ierbii și a vegetatiei moi similare și pentru tunderea marginilor suprafețelor ierboase

Este conform cu următoarele Directive,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificată prin 2005/88/EC

2000/14/EC modificată prin 2005/88/EC:

- Procedură de evaluare a conformității conformă cu

Anexa VI

- Nivel de putere sonoră măsurat 94.8 dB (A)

- Nivel de putere sonoră garantat declarat 96 dB (A)

Organismul notificat implicat

Nume: ISET S.r.l. Unipersonale (organism notificat 0865)

Adresa: : Via Donatori del Sangue, 9 46024 -

Moglia (MN), Italy

Standardele sunt conforme cu,

EN 60335-1

EN 50636-2-91

EN 62233

EN ISO 3744

EN 55014-1

EN 55014-2

Persoana autorizată să compileze fișierul tehnic,

Denumire

Marcel Filz

Adresă

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

A#

2020/08/15

Allen Ding

Adjunct Inginer şef, Testare si certificare

Positec Technology (China) Co., Ltd
