MANUALE UTENTE KG160E.9 KRESS

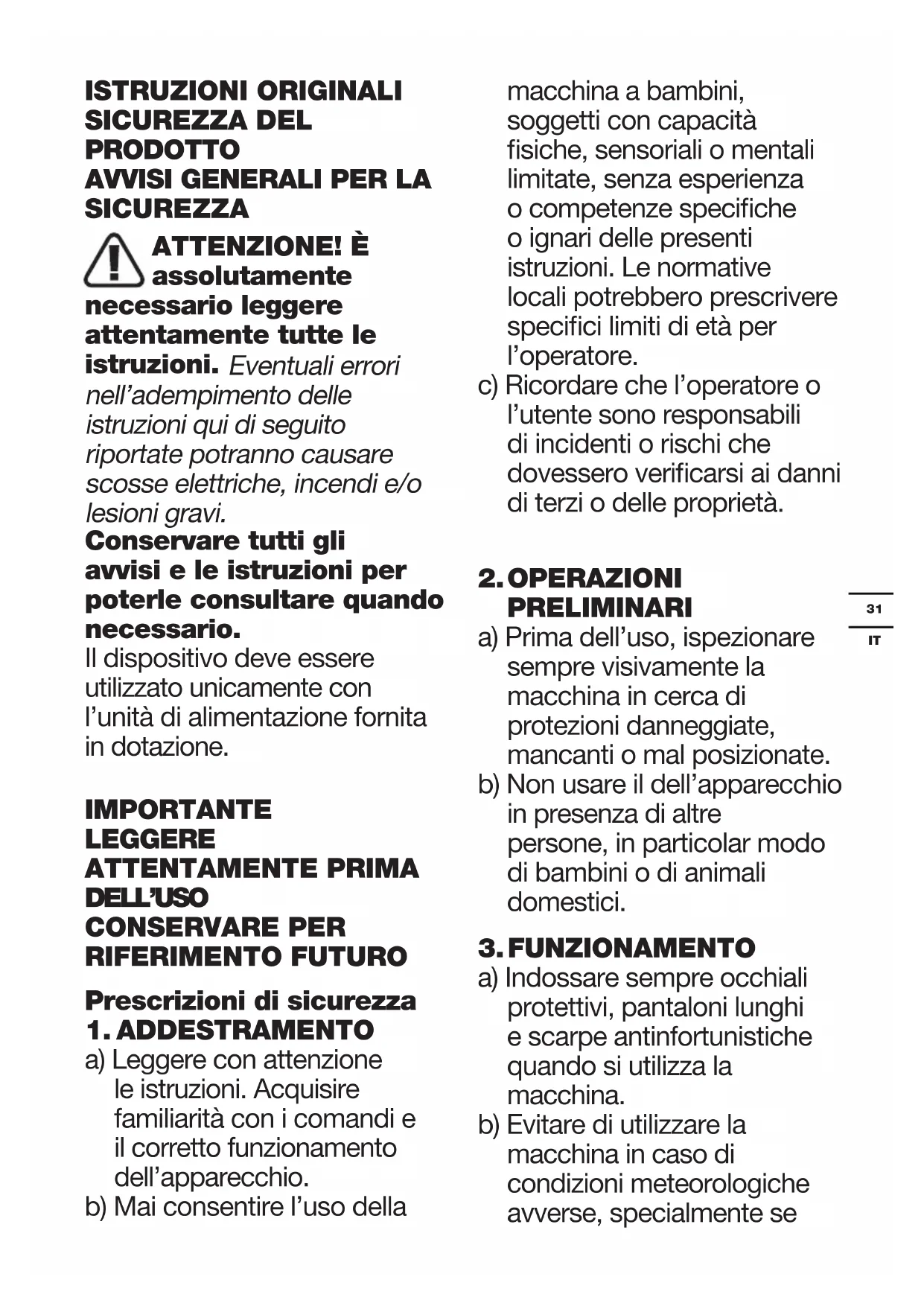

ATTENZIONE! È assolutamente

necessario leggere attentamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

Il dispositivo deve essere utilizzato unicamente con l'unità di alimentazione fornita in dotazione.

IMPORTANTE LEGGERE ATTENTAMENTE PRIMA DELL'USO CONSERVARE PER RIFERIMENTO FUTURO

Prescrizioni di sicurezza 1. ADDESTRAMENTO

a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Mai consentire l'uso della

macchina a bambini, soggetti con capacità fisiche, sensoriali o mentali limitate, senza esperienza o competenze specifiche o ignari delle presenti istruzioni. Le normative locali potrebbero prescrivere specifici limiti di età per l'operatore.

c) Ricordare che l'operatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà.

2. OPERAZIONI PRELIMINARI

a) Prima dell'uso, ispezionare sempre visivamente la macchina in cerca di protezioni danneggiate, mancanti o mal posizionate.
b) Non usare il dell'apparecchio in presenza di altre persone, in particolar modo di bambini o di animali domestici.

3. FUNZIONAMENTO

a) Indossare sempre occhiali protettivi, pantaloni lunghi e scarpe antinfortunistiche quando si utilizza la macchina.
b) Evitare di utilizzare la macchina in caso di condizioni meteorologiche avverse, specialmente se

sussiste il rischio di fulmini.

c) Usare il dell'apparecchio solo nelle ore diurne o in buone condizioni di luce artificiale.

d) Mai utilizzare la macchina in presenza di protezioni danneggiate o mal posizionate.

e) Accendere il motore solo quando mani e piedi sono a debita distanza dagli strumenti di taglio.

f) Scollegare sempre la macchina dall'alimentazione elettrica (es. rimuovere il pacco batteria dalla macchina)

1) quando la macchina viene lasciata incustodita;

2) prima di rimuovere un'eventuale ostruzione;

3) prima di controllare, pulire o effettuare lavori sulla apparecchiatura;

4) dopo aver individuato un corpo estraneo;

5) quando la macchina inizia a vibrare in modo anomalo.

g) Prestare la massima attenzione al fine di evitare infortuni a mani e piedi a causa degli strumenti di taglio.

h) Assicurarsi sempre che le prese d'aria non siano ostruite.

i) Non utilizzare mai elementi di taglio metallici.

j) Sui terreni in pendenza,

è necessario mantenere sempre la stabilità.

k) Camminare, non correre mai.

I) Mai sbilanciarsi e mantenere sempre il corretto equilibrio.

m) Mai toccare parti pericolose in movimento prima che la macchina sia scollegata dall'alimentazione e le parti mobili si siano arrestate del tutto.

4. MANUTENZIONE E CONSERVAZIONE

a) Scollegare la macchina dall'alimentazione elettrica (es. rimuovere il pacco batteria dalla macchina) prima di svolgere interventi di manutenzione o pulizia.

b) Utilizzare solo i ricambi e gli accessori raccomandati dal produttore.

c) Sottoporre regolarmente la macchina a ispezioni e manutenzione. Fare riparare la macchina solo a personale autorizzato.

d) Quando non viene usato, riporre il dispositivo fuori dalla portata dei bambini.

SICUREZZA DELLA BATTERIA

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule

secondarie o il pacco batteria.

b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.

c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.

d) Non sottoporre il pacco batteria a scosse meccaniche.

e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con

abbondante acqua e consultare un medico.

f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico.

g) Tenere le cellule e il pacco batteria puliti e asciutti.

h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

j) Non lasciare un pacco batteria in carica se non in uso.

k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.

I) Ricaricare solo con il caricatore specificato da Kress. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura.

m)Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura.

n) Tenere il pacco batteria fuori dalla portata dei bambini.

o) Conservare i documenti originali del prodotto per riferimenti futuri.

p) Rimuovere la batteria dall'apparecchiatura, se non in uso.

q) Smaltire adeguatamente.

r) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo.

s) Non rimuovere anzitempo il pacco batterie dalla sua confezione originale.

t) Fare attenzione ai segni più (+) e meno (−) sulla batteria e accertarsi di utilizzarla nel modo corretto.

SIMBOLI

Leggere le istruzioni

	Tenere gli astanti a distanza di sicurezza
	Indossare protezioni per occhi e orecchie
	Non esporre alla pioggia
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
	Batteria agli ioni di litio Questo prodotto è contrassegnato da un simbolo relativo alla "raccolta separata" per tutti i pacchi batteria e il pacco batteria. Quindi, sarà riciclata o smantellata per ridurre l'impatto sull'ambiente. I pacchi batteria possono essere pericolosi per l'ambiente e per la salute umana poiché contengono sostanze pericolose.
Li-lon
	Non bruciare
	Le batterie potrebbero entrare nel ciclo dell'acqua se non siano smaltite in modo inappropriato, il che può essere pericoloso per l'ecosistema. Non smaltire le batterie usate come rifiuti urbani non differenziati.
	Assicurarsi che la batteria venga rimossa prima di sostituire gli accessori.
	Tagliare

ELEMENTI DELL'APPARECCHIO

1. PULSANTE DI BLOCCAGGIO

2. GRILLETTO INTERRUTTORE

3. PULSANTE ECO

4. GANCIO

5. IMPUGNATURA SECONDARIA

6. MANOPOLA DI BLOCCAGGIO

7. ALBERO

8. PROTEZIONE

9. LINEA DI TAGLIO

10. TESTA DI TAGLIO (TESTA)

11. COPRI BOBINA

12. BOBINA

13. OCCHIELLO

14. CHIUSURA DI RILASCIO DEL CAPPUC-CIO

15. TRACOLLA

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECNICI

Codice: KG160E.9 (1-designazione del macchinario, tipo di Tagliaerba senza cavo)

	KG160E.9
Voltaggio	60 V-MAX
Velocità a vuoto	6000/min
Diametro di taglio	38 cm
Diametro del filo	Linea di torsione consigliata da 2,4 mm
Lunghezza della linea	Consigliato 4m (Doppia Uscita)
Peso dell’utensile	3.0 kg

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata L	_pA =74 dB(A)
K_pA	0.8 dB(A)
Potenza acustica ponderata L	_wA =94.8 dB(A)
K_wA	0.8 dB(A)

Indossare protezione per le orecchie

INFORMAZIONI SULLA VIBRAZIONE

Vibrazione ponderata tipica a _h=5.326 m/s^2

Incertezza K = 1.5 m/s²

Il valore totale dichiarato delle vibrazioni può essere utilizzato per confrontare un utensile con un altro e in una valutazione di esposizione preliminare.

AWVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l'apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione. L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

Protezione	1
Bobina a doppia linea	1
Tracolla	1

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

Nota: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

MONTAGGIO:

Montaggio dell'impugnatura ausiliaria (Vedi Fig. A1, A2, A3, A4)

1. Fissare l'impugnatura ausiliaria e il morsetto inferiore sull'albero.
2. Inserire il bullone attraverso i fori.
3. Stringere la maniglia ausiliaria con la manopola.
   AVVERTENZA! Infine regolare la posizione dell'impugnatura anteriore aus- iliaria affinché il proprio braccio anteriore sia dritto durante l'uso del decespugliatore

Montaggio della protezione (Vedi Fig. B)

Fissare la protezione in posizione utilizzando la vite e la chiave esagonale.

Assemblaggio della tracolla (Vedi Fig. C)

1. Regolare la lunghezza della tracolla.
2. Collegare il moschettone della cinghia al gancio sull'asta del trimmer.

Rimozione E Installazione Dell'Unità Batteria (Vedi Fig. D1, D2)

1. Far scorrere la batteria nel vano batteria.
2. Premere il rilascio del pacco batteria per rimuoverlo dal trapano.

NOTA: Dopo la ricarica far scorre le batteria attraverso la porta della batteria del trapano. Sarà sufficiente una leggera pressione.

FUNZIONAMENTO:

Avvio/arresto del trimmer (Vedi Fig. E)

Premere prima il pulsante di bloccaggio, quindi premere il grilletto interruttore per avviare la macchina.

AVVERTENZA! La testina di taglio continua a girare dopo che il decespugliatore è stato spento; attendere finché si è fermata e poi appoggiare l'attrezzo.

Velocità ECO (Vedi Fig. F, G)

Per un tempo operativo più lungo, premere il pulsante ECO e premere il grilletto interruttore, quindi la macchina funzionerà a bassa velocità.

Sistema di alimentazione in bump-linea (Vedi Fig. H)

Il tagliasiepi è dotato di un sistema di bump-linea. Basta urtare la testa del tagliasiepi mentre la macchina è in funzione, la nuova linea uscirà.

Utilizzo di un'imbracatura a zaino (Vedi Fig. I1, I2, I3)

1. Inserire il vano batteria nell'imbracatura dello zaino.
2. Inserire l'adattatore della batteria nel trimmer.
3. Collegare l'imbracatura dello zaino al trimmer con il cavo di collegamento.

Maggiori dettagli si trovano nel manuale dell'imbracatura dello zaino.

Suggerimenti per il taglio

1. Spostare il trimmer da sinistra a destra lungo l'area da tagliare; è meno efficace quando ci si sposta da

destra a sinistra.

1. Utilizzare la punta della linea di taglio per eseguire il taglio; non forzare la testina del tagliabordi sull'erba non tagliata.
2. I recinti di filo metallico e di picchetto possono causare un'ulteriore usura e rottura della linea di taglio. Muri in pietra e mattoni, cordoli e legno possono usurare rapidamente la linea di taglio.
3. Evitare alberi e arbusti. Corteccia d'albero, modanature in legno, rivestimenti e pali di recinzione possono essere facilmente danneggiati dalla linea di taglio

Assemblaggio e rimozione della testa del tagliasiepi (Vedi Fig. J)

1. Inserire la chiave esagonale nel foro e ruotare la testa del tagliasiepi finché non si blocca in posizione bloccata.
2. Poi, ruotare in senso orario per rimuoverlo e in senso antiorario per montarlo.

Avvolgimento della linea di tagliasiepi (Vedi Fig. K1, K2)

1. Inserire la linea di sostituzione attraverso l'occhiello e alimentarla attraverso l'altro lato.
2. Assicurarsi che entrambe le estremità della linea siano uniformi su ciascuna estremità della testa del tagliasiepi (consigliato 2 m) e tagliare la linea.
3. Ruotare il quadrante in senso orario per avvolgere la linea attorno alla bobina fino a quando rimangono circa 19 cm su entrambi i lati.

Sostituire la bobina (Vedi Fig. L1, L2, L3, L4)

1. Togliere il cappuccio e rimuovere la vecchia bobina.
2. Mettere la bobina vuota e prendere il cappuccio per avvolgere il nuovo cavo.

Transporto

1. Quando si trasporta il trimmer a mano, tenere il centro dell'albero per assicurarsi che l'apparecchio sia parallelo al suolo.
2. Quando si trasporta il trimmer in un veicolo, fissarlo e posizionarlo in modo da evitare ribaltamenti o danni.

Conservazione

1. Rimuovere il vano batteria dal trimmer prima di riporlo.
2. Conservare il trimmer in un luogo asciutto e sicuro, inaccessibile ai bambini e ad altre persone non autorizzate.

Pulizia

1. Non utilizzare detergenti o solventi aggressivi. Pulire l'apparecchio dopo l'uso con un panno umido immerso in un detergente neutro.
2. Mantenere la presa libera da corpi estranei e pulire con una spazzola morbida e asciutta o un panno.
3. Non spruzzare acqua sul motore e sui componenti elettrici.
4. Non usare l'idropulitrice per pulire l'apparecchio.

MANUTENZIONE

Rimuovere sempre il pacco batterie dal tosaerba dopo l'uso.

Prima dell'uso controllare sempre che il prodotto non sia danneggiato.

Rimuovere la spina dalla presa di corrente prima di usare.

L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un

corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

RISOLUZIONE DEI PROBLEMI

La tabella seguente elenca possibili problemi e azioni che potete intraprendere nel caso in cui la macchina non funzioni correttamente.

Attenzione: spegnere la macchina e rimuovere la batteria prima di procedere soluzione dei problemi.

Problema Possibile Causa		Corrective Action
Il tagliaerba non funziona.	La batteria è scarica.La batteria è troppo calda o fredda.Il motore è rotto.Il sistema elettrico della macchina è danneggiato.	Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore.Permettere alla batteria di riscaldarsi / raffreddarsi.Contattare il Servizio Clienti.Contattare il Servizio Clienti.
Il tosaerba funziona in modo intermettente	Il motore è rotto.La batteria non è completamente carica.Il pulsante On/Off è difettoso.	Contattare il Servizio Clienti.Ricaricare la batteria.Contattare il Servizio Clienti.

Rumore/vibrazioni eccessivi.	La macchina è difettosa.Il filo della testina non è avvolto correttamente.	Contattare il Servizio Clienti.Riavvolgere il filo.Vedere ”Montaggio del rocchetto e del filo.”
Tempo di taglio per ogni carica della batteria troppo corto.	La batteria non è stata utilizzata per un lungo periodo oppure è stata caricata per un breve periodo.L’erba è troppo alta.La batteria è difettosa.	Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore.Tagliare l’erba poco per volta.Sostituire la batteria.
La macchina non taglia.	Il filo è rotto.La batteria non è completamente carica.Il motore è rotto (la velocità è troppo bassa).Erba impigliata attorno alla testina di taglio.	Sostituire il filo.Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore.Contattare il Servizio Clienti.Rimuovere l’erba.
L’indicatore di carica della batteria lampeggia continuamente.Non è possibile caricare la batteria.	La batteria non è inserita (correttamente).I contatti della batteria sono sporchi.La batteria è difettosa.	Inserire correttamente la batteria nel caricabatteria.Pulire i contatti della batteria o sostituire la batteria.Sostituire la batteria.
L’indicatore di carica della batteria non si illumina.	La presa del caricabatteria non è inserita (correttamente).Presa, spina o caricabatteria difettosi.	Inserire (completamente) la spina nella presa di rete.Controllare la tensione di rete;far controllare il caricabatteria dal servizio clienti.
La macchina non taglia	Il filo e aggrovigliato sulla bobina.	Avvolgere tutto il filo manualmente,aprire il coperchio della bobina,togliere il filo da quest'ultima e riavvolgerlo.

DICHIARAZIONE DI CONFORMITÀ

NOI,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

A nome di Positec si dichiara che il prodotto,

Descrizione Tagliaerba senza cavo

Codice KG160E.9 (1-designazione del

macchinario, tipo di Tagliaerba senza cavo)

Funzione Taglio dell'erba e vegetazione morbida simile e per la potatura di bordi erbosi

È conforme alle seguenti direttive,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificata dalla 2005/88/EC

2000/14/EC modificata dalla 2005/88/EC:

- Procedura di conformità come da Annex VI

- Potenza acustica pesata 94.8 dB (A)

- Massima potenza di rumore garantita 96 dB (A)

L'organismo competente

Nome: ISET S.r.l. Unipersonale (organismo notificato 0865)

Indirizzo: Via Donatori del Sangue, 9 46024 -

Moglia (MN), Italy

conforme a,

EN 60335-1

EN 50636-2-91

EN 62233

EN ISO 3744

EN 55014-1

EN 55014-2

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome Marcel Filz

Indirizzo Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

A C E

2020/08/15

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd
