BRUGSANVISNING KG160E.9 KRESS

ADVARSEL Læs samtlige anvisninger.

Manglende overholdelse af nedenstående anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade.

Apparatet må kun anvendes sammen med den leverede strømforsyningsenhed.

VIGTIGT

LÆS OMHYGGELIGT F∅R BRUG

GEM TIL FREMTIDIG REFERENCE

Sikkerhedspraksisser

1. Træning

a) Læs instruktionerne omhyggeligt. Lær kontrollerne at kende og den korrekte brug af apparatet.

b) Lad aldrig børn, personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, eller folk der ikke kender disse instruktioner bruge maskinen; lokale regler kan begrænse alderen for operatøren.

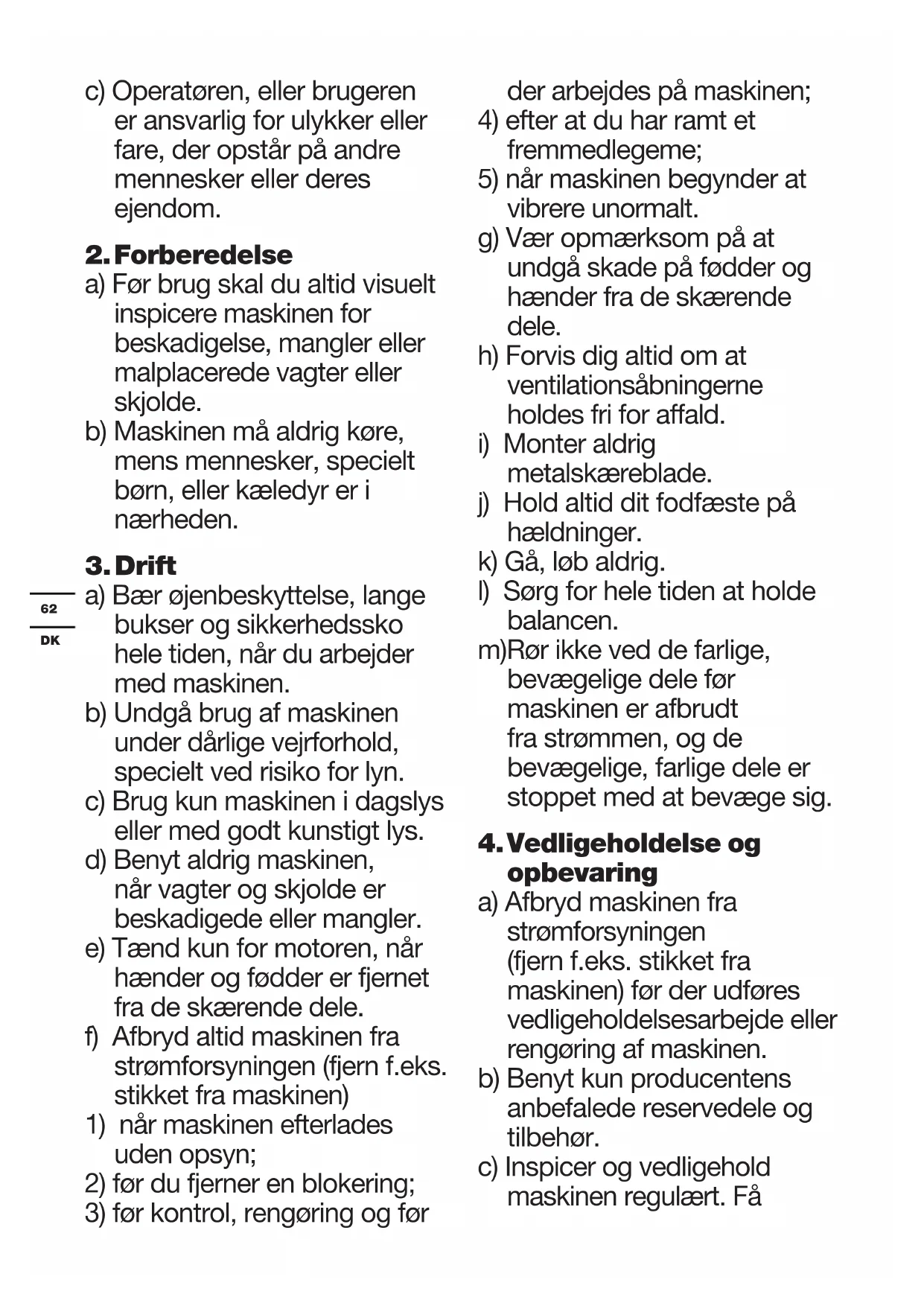

c) Operatøren, eller brugeren er ansvarlig for ulykker eller fare, der opstår på andre mennesker eller deres ejendom.

2. Forberedelse

a) Før brug skal du altid visuelt inspicere maskinen for beskadigelse, mangler eller malplacerede vagter eller skjolde.
b) Maskinen må aldrig køre, mens mennesker, specielt børn, eller kæledyr er i nærheden.

3. Drift

a) Bær øjenbeskyttelse, lange bukser og sikkerhedssko hele tiden, når du arbejder med maskinen.
b) Undgå brug af maskinen under dårlige vejrforhold, specielt ved risiko for lyn.
c) Brug kun maskinen i dagslys eller med godt kunstigt lys.
d) Benyt aldrig maskinen, när vagter og skjolde er beskadigede eller mangler.
e) Tænd kun for motoren, når hænder og fødder er fjernet fra de skærende dele.
f) Afbryd altid maskinen fra strømforsyningen (fjern f.eks. stikket fra maskinen)
1) når maskinen efterlades uden opsyn;
2) før du fjerner en blokering;
3) før kontrol, rengøring og før

der arbejdes på maskinen;
4) efter at du har ramt et fremmedlegeme;
5) når maskinen begynder at vibrere unormalt.
g) Vær opmærksom på at undgå skade på fødder og hænder fra de skærende dele.
h) Forvis dig altid om at ventilationsåbningerne holdes fri for affald.
i) Monter aldrig metalskæreblade.
j) Hold altid dit fodfæste på hældninger.
k) Gå, løb aldrig.
I) Sørg for hele tiden at holde balancen.
m)Rør ikke ved de farlige, bevægelige dele før maskinen er afbrudt fra strømmen, og de bevægelige, farlige dele er stoppet med at bevæge sig.

a) Afbryd maskinen fra strømforsyningen (fjern f.eks. stikket fra maskinen) før der udføres vedligeholdelsesarbejde eller rengøring af maskinen.
b) Benyt kun producentens anbefalede reservedele og tilbehør.
c) Inspicer og vedligehold maskinen regulært. Få

maskinen repareret af en autoriseret mekaniker.

d) Når redskabet ikke bruges, skal det opbevares uden for børns rækkevidde.

BATTERISIKKERHED SIKKERHEDSFORSKRIFTER TIL BATTERISÆT

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.

b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande.

Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.

c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.

d) Batterisæt må ikke udsættes for mekaniske

stød.

e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.

f) Søg straks lægehjælp, hvis et element eller batterisæt er nedsvælget.

g) Opbevar batterisæt på et rent og tørt sted.

h) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.

i) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.

j) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.

k) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere

gange for at op den optimale ydelse.

I) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.
m)Brug kun det korrekte batteri til udstyret.
n) Batterisættet skal opbevares utilgængeligt for børn.
o) Opbevar den originale produktlitteratur til fremtidig brug.
p) Batterisættet skal fjernes fra udstyret, när det ikke er i brug.
q) Bortskaffes på en miljørigtig måde.
r) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.
s) Tag ikke batteriet ud af originalemballagen, før det er nødvendigt.
t) Vær opmærksom på plus (+) og minus (-) mærkerne på batteriet for at sikre korrekt brug.

SYMBOLER

	Læs brugsanvisningen
	Holds tilskuere væk
	Bær øjenbeskyttelse og høreværn
	Må ikke udsættes for regn
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
	Li-lon-batteri Dette produkt er mærket med et "separat indsamling" -symbol til alle batterier og batteripakker. Genanvend derefter eller fjern det for at reducere påvirkningen på miljøet. Batteripakken indeholder skadelige stoffer, der kan være skadelige for miljøet og menneskers sundhed.
	Må ikke brændes
	Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald.
	Fjern batteriet fra holderen før udførelse af justeringer, eftersyn eller vedligeholdelse.
	Trimning

AGGREGATELEMENTER

1. LÅSEKNAP

2. SKIFT TRIGGER

3. ECO-KNAP

4. KROG

5. EKSTRA HÅNDTAG

6. LÅSEKNAP

7. AKSEL

8. SIKKERHEDSSKÆRM

9. LINE SKÆR

10. FINJUSTERINGSHOVED (ST∅DHOVED)

11. SPOLEHÆTTE

12. SPOLE

13. TRÅDÅBNING

14. UDL∅SERLÅS FOR HÆTTE

15. SKULDER STROP

Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

TEKNISK DATA

Type: KG160E.9 (1-dpegning af maskiner, repræsentant for Akku-græstrimmer)

	KG160E.9
Spænding	60 V--- MAX
Hastighed uden belastning	6000/min
Skærediameter	38 cm
Skærediameter	Anbefalet 2,4 mm twist line
Længde af skæretråd	Anbefalede 4m(To udgange)
Maskinens vægt	3.0 kg

ST∅JINFORMATION

A-vægtet lydtryksniveau L	_pA =74 dB(A)
K_pA	0.8 dB(A)
A-vægtet lydeffektniveau L	_wA =94.8 dB(A)
K_wA	0.8 dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Typisk vægtet vibration a	_h =5.326 m/s^2
Usikkerhed K = 1.5 m/s ^2

Den erklærede samlede vibrationsstyrke kan bruges til at sammenligne et værktøj med et andet, og kan også bruges til en foreløbig vurdering af eksponeringen.

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt). Hvis værktøjet bruges ofte, bor du anskaffe antivibrationsudstyr. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEH∅R

Sikkerhedsskærm	1
Dobbelttrådspole	1
Skulder strop	1

Det anbefales, at alt udstyr købes i samme butik som maskinen. Vælg typen afhængigt af det arbejde, du vil foretage. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.

SAMLING OG BETJENINGS

Noter: Før du bruger dette værktøj, læs

instruktionsbogen omhyggeligt.

SAMLING:

Montér hjælpehåndtag (Se Fig. A1, A2, A3, A4)

1. Monter hjælpehåndtaget til den nederste bøjle på skaftet.
2. Før bolten gennem hullerne.
3. Spænd hjælpehåndtaget fast med knappen.

ADVARSEL! Endelig justeres hjælpehåndtagets stilling, så din forreste arm er strakt, når du bruger neren.

Montering af beskyttelsesskærm (Se Fig. B)

Fastgør derefter sikkerhedsbeskyttelsen på plads ved hjælp af skruer og en sekskantnøgle.

Montering af Skulder strop (Se Fig. C)

1. Juster længden på skulderstroppen.
2. Monter stroppens metalring på krogen på trimmerens skaft.

Sådan fjernes eller isættes batterienheden (Se Fig. D1, D2)

1. Skub batteripakken ind i batterikammeret.
2. Tryk på batterienhedens lås og fjern enheden fra boremaskinen.

BEMÆRK: Efter genopladning, anbring batterienheden i boremaskinens batteriport. Tryk ikke et enkelt skub eller let tryk er nok.

BETJENINGS:

Start/Stop af trimmeren (Se Fig. E)

Tryk først på låseknappen, og tryk derefter på afbryderudløseren for at starte maskinen.

ADVARSEL! Skærehovedet fortsætter med at rotere, efter at der er slukket for trimmeren. Læg

ikke redskabet fra dig, før det er stoppet.

ECO-hastighed (Se Fig. F, G)

For at forlænge køretiden skal du trykke på ECO-knappen og skifte udløseren, så maskinen kører med lav hastighed.

Fodringssystem til bumpline (Se Fig. H)

Trimmeren er udstyret med et puffersystem. Hver gang du rører ved hovedet på trimmeren, mens maskinen kører, udsendes den nye linje.

Sådan bruges rygsækselen (Se Fig. I1, I2, I3)

1. Indsæt batteripakken i rygsækselen.
2. Indsæt batteriadapteren i trimmeren.
3. Forbind rygsækselen til trimmeren med forbindelsesstrikken.

Der er flere detaljer i manualen til rygsækselen.

Tips til trimming

1. Bevæg trimmeren fra venstre til højre, over det område der skal trimmes. Det er mindre effektivt at bevæge fra højre til venstre.

2. Brug enden af skæretråden. Tving ikke trimmerhovedet ned uklippet græs.

3. Trådindhegning kan forårsage ekstra slid og brud på skæretråden. Sten- og murstensvægge, kantsten og træer kan hurtigt slide skæretråden.

4. Undgå træer og kantsten. Træers bark, trælister, vægbeklædning og hegnsstolper kan meget nemt beskadiges af skæretråden.

EFTER BRUG:

Montering og demontering af trimmerhovedet (Se Fig. J)

1. Indsæt en sekskantnøgle i hullet, og drej trimmerhovedet, indtil det stopper i den låste position.
2. Drej med uret for at fjerne den og mod uret for at samle den.

Vikling af trimmerlinjen (Se Fig. K1, K2)

1. Før udskiftningslinjen gennem øjet, og før den fra den anden side.
2. Sørg for, at begge ender af ledningen er flade i enderne af beskæringshovedet (anbefalede 2 m), og klip derefter wiren.
3. Drej drejeknappen med uret for at vinde tråden på spolen, indtil der er 19 cm til venstre og højre.

Udskiftning af spolen (Se Fig. L1, L2, L3, L4)

1. Tag hætten af, og fjern den gamle spole.
2. Sæt den tomme spole i, og sæt hætten på for at spole den nye tråd i.

Transport

1. Når du transportere trimmeren med hånden, hold på midte af skaftet, så maskinen er parallel med jorden.
2. Når du transportere trimmeren i et køretøj, fastspænd den i en position, så den ikke kan vælte eller blive beskadiget.

Opmagasinering

1. Fjern batteripakken fra trimmeren inden opmagasinering.
2. Opmagasiner trimmeren på et tørt og sikkert sted, hvor børn og ubemyndigede personer ikke kan få adgang.

Rengøring

1. Brug ikke aggressive rengøringsmidler eller opløsningsmidler. Rengør maskinen efter brug med en fugtig klud dyppet i et neutralt rengøringsmiddel.
2. Hold stikdåsen fri for fremmedlegemer, og rengør den med en blød, tør børste eller klud.
3. Sprøjt ikke vand ind i motoren og de elektriske komponenter.
4. Brug ikke en højtryksrenser til rengøring af din maskine.

VEDLIGEHOLDELSE

Fjern altid batteriet fra din trimmer efter brug

Kontroller altid produktet for eventuelle skader inden det benyttes

Efter brug tages batteriet ud af værktøjet og kontrolleres for beskadigelse.

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted.

Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv.

MILJ∅BESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale

myndigheder eller forhandleren, hvis du er i tvivl.

FEJLFINDING

Følgende skema indeholder mulige problemer og handlinger, som du kan lave hvis dit værktøj ikke virker ordentligt.

Advarsel: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter

fejlen.

Trimmeren vil ikke starte.	Mulig årsag Mulig løsning
Trimmeren går ind i mellem i gang	Batteriet er fladt.Batteriet er for varmt/koldt.Motor er gået i stykker.Kablerne inden i værktøjet er gået i stykker.	Genoplad batteriet.; se også indholdet i opladermanualen.Lad batteriet køle ned/varme op.Kontakt din forhandler.Kontakt din forhandler.
Mange vibrationer/ meget støj.	Motoren er gået i stykker.Batteriet er ikke ladet op.Tænd/sluk-knappen er gået i stykker.	Kontakt din forhandler.Genoplad batteriet.Kontakt din forhandler.
Køretid pr. batteriopladninger for kort.	Defekt værktøj.Linen er ikke viklet ordentligt ind.	Kontakt din forhandler.Rul linen ind igen.Se ” Sådan sættes spolen og linen på.’
Værktøjet klipper ikke.	Batteriet har ikke været brugt i længere tid, eller er kun blevet opladet i kort tid.Græsset er for højt.Defekt batteri.	Genoplad batteriet; se også indholdet i opladermanualen.Klip i små trin.Sæt batteriet i igen.

Machine does not cut.	Linen er ødelagt.Batteriet er ikke opladet helt.Motoren er gået i stykker (hastigheden er for langsom).Græs sidder fast rundt om klippehovedet.	Sæt en ny line i.Genoplad batteriet.Se også "SÅDAN OPLADESBATTERIET ".Kontakt din forhandler.Fjern græsset.
Batteriopladning sindikatoren lyser konstant.Ikke muligt at oplade batteriet.	Batteriet er ikke sat (ordentligt) i.Batterikontakterne er forurenet.∅delagt batteri.	Sæt batteriet ordentligt i batteriopladeren.Rengør batterikontakterne, eller skift batteriet ud.Skift batteriet.
Batteriopladning sindikatoren begynder ikke at lyse.	Stikket til batteriopladerener ikke sat (ordentligt) i.∅delagt stikkontakt, ledning eller batterioplader.	Sæt stikket (helt) ind i stikkontakten.Tjek spændingen i stikkontakten. Få batteriopladerne set efter på et godkendt eftersalgscenter.
Maskinen klipper ikke.	Snoren har viklet sig om spolen.	Vikl snoren ud manuelt, åbn spoledækslet, tag snoren af spolen og vikl den omkring spolen igen.

KONFORMITETSERKLÆRING

VI,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

På vegne af Positec erklæres at produktet

Beskrivelse

Akku-græstrimmer

Type

KG160E.9 (1-dpegning af maskiner,

repræsentant for Akku-græstrimmer)

Funktioner

græsslåning og lignende blød

plantevækst og til trimning af græskanter

Er i overensstemmelse med følgende direktiver:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ændret ved 2005/88/EC

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr Anneks VI

- Målt niveau for lydeffekt 94.8 dB (A)

- Deklareret garanteret niveau for lydeffekt 96 dB (A)

Afprøvningsorgan involveret

Navn: ISET S.r.l. Unipersonale (Afprøvningsorgan 0865)

Adresse: Via Donatori del Sangue, 9 46024 - Moglia (MN), Italy

Standarder i overensstemmelse med

EN 60335-1

EN 50636-2-91

EN 62233

EN ISO 3744

EN 55014-1

EN 55014-2

Personen, autoriseret til at udarbejde den tekniske fil, Navn Marcel Filz
