KG160E.9 - Gressklipper KRESS - Gratis bruksanvisning og manual

BRUKSANVISNING KG160E.9 KRESS

Gem alle advarsler og instruktioner for fremtidig reference.

4. Vedligeholdelse og opbevaring

instruksjoner. Hvis du

unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade.

Ta vare på alle advarsler og veiledninger for fremtidig referanse.

a) Les anvisningene grundig. Bli kjent med kontrollene og bruken av maskinen.
b) La aldri barn, personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, eller personer som ikke kjenner til disse instruksjonene bruke maskinen, lokale bestemmelser kan sette grenser for alder på operatør.
c) Operatøren eller brukeren

er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer.

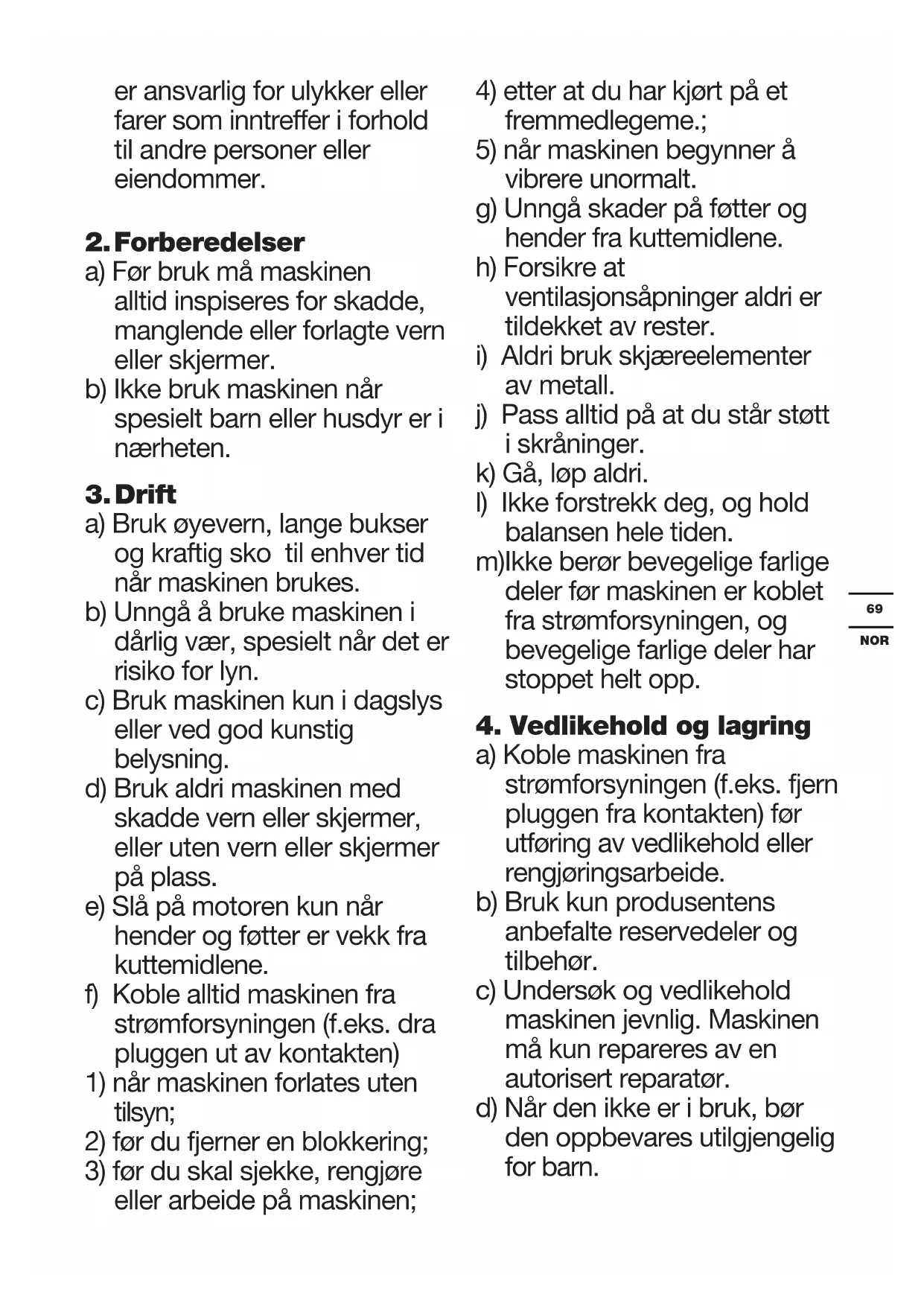

2. Forberedelser

a) Før bruk må maskinen alltid inspiseres for skadde, manglende eller forlagte vern eller skjermer.
b) Ikke bruk maskinen när spesielt barn eller husdyr er i nærheten.

3. Drift

a) Bruk øyevern, lange bukser og kraftig sko til enhver tid när maskinen brukes.
b) Unngå å bruke maskinen i dårlig vær, spesielt när det er risiko for lyn.
c) Bruk maskinen kun i dagslys eller ved god kunstig belysning.
d) Bruk aldri maskinen med skadde vern eller skjermer, eller uten vern eller skjermer på plass.
e) Slå på motoren kun när hender og føtter er vekk fra kuttemidlene.
f) Koble alltid maskinen fra strømforsyningen (f.eks. dra pluggen ut av kontakten)
1) när maskinen forlates uten tilsyn;
2) før du fjerner en blokkering;
3) før du skal sjekke, rengjøre eller arbeide på maskinen;

4) etter at du har kjørt på et fremmedlegeme.;
5) när maskinen begynner å vibrere unormalt.
g) Unngå skader på føtter og hender fra kuttemidlene.
h) Forsikre at ventilasjonsåpninger aldri er tildekket av rester.
i) Aldri bruk skjæreelementer av metall.
j) Pass alltid på at du står støtt i skråninger.
k) Gå, løp aldri.
I) Ikke forstrekk deg, og hold balansen hele tiden.
m)Ikke berør bevegelige farlige deler før maskinen er koblet fra strømforsyningen, og bevegelige farlige deler har stoppet helt opp.

4. Vedlikehold og lagring

a) Koble maskinen fra strømforsyningen (f.eks. fjern pluggen fra kontakten) før utføring av vedlikehold eller rengjøringsarbeide.
b) Bruk kun produsentens anbefalte reservedeler og tilbehør.
c) Undersøk og vedlikehold maskinen jevnlig. Maskinen må kun repareres av en autorisert reparatør.
d) Når den ikke er i bruk, bør den oppbevares utilgjengelig for barn.

BATTERISIKKERHET SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.

d) Ikke utsett celler eller batteripakke for mekanisk støt.

e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått,

vask området med rikelige mengder vann og oppsøk medisinsk hjelp.

f) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.

g) Hold batteripakken ren og tørr.

h) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.

i) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.

j) Ikke ha batteripakken til ladning når den ikke er i bruk.

k) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.

I) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.

m)Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.

n) Hold batteripakken utenfor barns rekkevidde.

o) Ta vare på den originale bruksanvisningen for fremtidig bruk
p) Ta ut batteriene fra utstyret når det ikke er i bruk
q) Kvitt deg med produktet på forsvarlig måte.
r) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
s) Ikke fjern batteripakken fra originalemballasjen før den trengs.
t) Vær oppmerksom på pluss (+) og minus (-) merkene på batteriet for å sikre riktig bruk.

SYMBOLER

	Les manualen
	Hold tilskuere på avstand
	Bruk øye- og hørselsvern
	Må ikke utsettes for regn

	Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.
	Litium-ion-batterier Dette produktet er merket med symboler tilknyttet "separat samling" av alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
	Ikke brenn
	Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Fjern batteriet fra strømtilkoblingen før du utfører noen justeringer, service eller vedlikehold.
	Klipping

APPARATELEMENTER

1. LÅSEKNAPP

2. VEKSLE TRIGGER

3 ECO-KNAPP

4. KROK

5. HJELPEHÅNDTAK

6. LÅSEKNAPP

7. SKAFT

8. SIKKERHETSVERN

9. LINJEKLIPPER

10. FINJUSTERINGSHODE (ST∅THODE)

11. SPOLEDEKSEL

12. SPOLE

13. MALJE

14. LÅS FOR UTL∅SNING AV DEKSEL

15. SKULDERREM

Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen.

TEKNISKE DATA

Type: KG160E.9 (1-betegner maskin, representerer Trådløs grastrimmer)

	KG160E.9
Spenning	60 V-MAX
Nominell Tomgangshastighet	6000/min
Skjærediameter	38 cm
Snordiameter	Anbefalt 2,4 mm vrilinje
Lengde på kuttesnoren	Anbefalt 4m (dobbel utgang)
Maskinens vekt	3.0 kg

ST∅YINFORMASJON

Belastning lydtrykk L	_pA = 74 dB(A)
K_pA	0.8 dB(A)
Belastning lydeffekt L	_wA = 94.8 dB(A)
K_wA	0.8 dB(A)

Bruk hørselsvern

VIBRASJONS INFORMAS-JON

Vanlig belastningsvibrasjon a _h=5.326 m/s^2

Usikkerhet K = 1.5 m/s²

Vanlig belastningsvibrasjon ah = m/s2 Usikkerhet K = 1.5 m/s² Den oppgitte verdien for samlet vibrasjon kan brukes til å sammenligne verktøy og til å foreta en foreløpig vurdering av eksponering.

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig av måten verktøyet brukes på og følgende eksempler og andre variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske

bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som när verktøyet er skrudd av og när det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

TILLEGGSUTSTYR

Sikkerhetsvern	1
Spole med to tråder	1
Skulderrem	1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Les på tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

MONTERING OG BRUK

Merk: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

MONTERING:

Sett sammen håndtak (Se figur. A1, A2)

1. Fest hjelpehåndtaket og den nedre klemmen på skaftet.
2. Sett bolten gjennom hullene.
3. Stram til hjelpehåndtaket med knotten.

ADVARSEL! Til slutt justeres det fremre hjelpehåndtakets posisjon slik at den fremre

armen din er rett när du broker trimmeren.

Tilpassing av beskyttelseskappe (Se figur. B)

Fest sikkerhetsbeskyttelsen på plass med skruer og en sekskantnøkkel.

Montering av skulderremmen (Se figur. C)

1. Juster lengden på skulderstroppen.
2. Koble streppens karabinkrok til kroken på trimmerens skaft.

Fjerning eller installering av batteripakke (Se figur. D1, D2)

1. Skyv batteripakken inn i batterirommet.
2. Trykk på låsen på batteripakken og fjern batteripakken fra verktøyet.

Merk: Etter lading sett batteripakken tilbake på plass

i batteriåpning. Det er tilstrekkelig å skyve med et lett trykk

BRUK:

Starte/stoppe trimmeren (Se figur. E)

Trykk først på låseknappen, og trykk deretter på bryteren for å starte maskinen.

ADVARSEL! Skjærehodet fortsetter å gå rundt etter at trimmeren er slått av. Vent til det har et før du legger ned redskapet.

ECO-hastighet (Se figur. F, G)

For å forlenge kjøretiden, trykk på ECO-knappen og slå på avtrekkeren, og maskinen vil kjøre med lav hastighet.

Föringssystem for støtlinje (Se figur. H)

Bruk av ryggsekksele (Se figur. I1, I2, I3)

1. Sett inn batteripakken i ryggsekkselen.

2. Sett inn batteriadapteren i trimmeren.

3. Koble ryggsekkeselen til trimmeren din med tilkoblingsledningen.

Mer informasjon er tilgjengelig i ryggsekkselens bruksanvisning.

Kuttetips

1. Flytt trimmeren fra venstre til høyre over området som skal kappes; det er mindre effektivt når du beveger deg fra høyre til venstre.
2. Bruk spissen av kuttetråden til å trimme; ikke tving trimmerhodet inn i uklippet gress.
3. Tråd- og stakittgjerder kan føre til ekstra slitasje på kuttetråden og brudd. Stein- og murvegger, fortauskanter og tre kan slute ut kuttetråder raskt.
4. Unngå trær og busker. Trebark, lister, sidespor og gjerdestolper kan lett bli skadet av kuttetråder.

ETTER DRIFT:

Montering og demontering av trimmerhodet (Se figur. J)

1. Sett en sekskantnøkkel i hullet, og vri trimmerhodet til det stopper i låst stilling.
2. Roter den deretter med klokken for å fjerne den, og mot klokken for å montere den.

Sving av trimmerlinjen (Se figur. K1, K2)

1. Forsikre deg om at pilindikatorene er på linje på det pregede matedekselet og trimmerhodet.
2. Før utskiftningslinjen gjennom øyehulen og mate den fra den andre siden. Forsikre deg om at begge ender av ledningen er flate i endene av beskjæringshodet (anbefalt 2 m), og kutt deretter ledningen.
3. Drei skiven med klokken for å spole tråden på spolen til det er 19 cm til venstre og høyre.

Erstatt spolen (Se figur. L1, L2, L3, L4)

1. Ta av hetten og fjern den gamle spolen.
2. Sett den tomme spolen inn og ta på dekselet for å vikle ny tråd inn.

Transport

1. Når du transporterer trimmeren for hånd, hold midt på skaftet for å sikre at maskinen er parallell med bakken.
2. Når du transporterer trimmeren i et kjøretøy, må du feste og posisjonere den for å forhindre velting eller skade.

Oppbevaring

1. Fjern batteripakken fra trimmeren før lagring.
2. Oppbevar trimmeren på et tørt og sikkert sted som er utilgjengelig for barn og andre uvedkommende.

Rengjøring

1. Ikke bruk aggressive vaskemidler eller løsemidler. Rengjør maskinen etter bruk med en fuktig klut dyppet i nøytralt vaskemiddel.
2. Hold kontakten fri for fremmedlegemer, og rengjør den med en myk og tørr børste eller klut.
3. Ikke spray vann på motoren og elektriske komponenter.
4. Ikke rengjør maskinen med et trykkvaskeaggregat.

VEDLIKEHOLD

Fjern alltif batteripakken fra trimmeren etter bruk

Koble batteriet fra verktøyet etter bruk og sjekk at det ikke er skadet.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet. Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk

hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

FEILS∅KING

Følgende tabell viser problemstillinger og handlinger du kan utføre hvis maskinen ikke fungerer normalt.

ADVARSEL: Slå av maskinen og fjern batteriet før feilsøking.

Problemer	Mulige årsaker	Feilrettende tiltak
Trimmeren virker ikke.	Batteriet er utladet.Batteriet er for varmt/kaldt.Motoren er ødelagt.Interne ledninger i maskinen er skadet.	Lad batteriet; Se også innholdet i oppladerinstruksjonen.La batteriet bli kaldere/ varmere.Kontakt servicerepresentant.Kontakt servicerepresentant.
Trimmeren går ujevnt.	Motoren er ødelagt.Batteriet er ikke oppladet.På/av-bryterener defekt.	Kontakt servicerepresentant.Kontakt servicerepresentant.
Overdreven vibrasjon/støy.	Maskinen er defekt.Trådspolen er dårlig surret.	Kontakt servicerepresentant.Surr tråden på nytt. Se «Slik tilpasses spole og tråd-montasjen»
Klippetid per batteriladning for kort.	Batteriet er ikke blitt brukt på lenge eller er ikke ladet opp lenge nok.Gresset er for høyt.Batteriet er defekt.	Lad batteriet helt opp;Se også innholdet i oppladerinstruksjonen.Klipp trinnvis.Bytt batteriet.
Maskinen klipper ikke.	Tråden er ødelagt.Batteriet er ikke oppladet.Motoren er ødelagt(hastigheten er for lav).Gresset har samlet seg rundt klippehodet.	Bytt tråden.Lad batteriet; Se også innholdet i oppladerinstruksjonen.Kontakt servicerepresentant.Fjern gress.

Indikatoren for batteriladning lyser hele tiden. Det er ikke mulig å lade batteriet.	Batteriet er ikke (ordentlig) satt inn.Batterikontaktene er skitne.Batteriet er defekt.	Sett batteri ordentlig inn i batteriladeren.Rengjør batterikontaktene (f.eks ved å sette inn og fjerne batteriet flere ganger) eller bytt ut batteriet.Bytt batteriet.
Indikatoren for batteriladning lyser ikke.	Batteriladeren er ikke (ordentlig) tilkoblet stikkontakten. Stikkontakten, strømledningen eller batteriladeren er defekt.	Sett støpslet (helt inn) i stikkontakten.Kontroller spenningen i stikkontakten.Få batteriladeren kontrollert av en autorisert servicerepresentant.
Maskinen skjærer ikke.	Snoren har vaset seg på spolen.	Snurr linen manuelt inn. Åpne spolehetten, fjern snoren fra spolen og snurr den inn på spolen igjen.

SAMSVARSERKLÆRING

VI,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse Trådløs grastrimmer

Type KG160E.9 (1-betegner maskin, representerer Trådløs grastrimmer)

Funksjoner Kutting av gress og lignende myk vegetasjon, og for trimming av kanter

- Tilpassningsbedømmelse Utført ifølge Anneks VI

- Erklært Garantert Lydkraftniv 96 dB (A)

Den notifiserte gruppen involvert

Navn: ISET S.r.l. Unipersonale (Den notifiserte gruppen involvert 0865)

Adresse: Via Donatori del Sangue, 9 46024 - Moglia (MN), Italy

Standardene samsvarer med

EN 60335-1

EN 50636-2-91

EN 62233

EN ISO 3744

EN 55014-1

EN 55014-2

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd
