GEBRUIKSAANWIJZING KG160E.9 KRESS

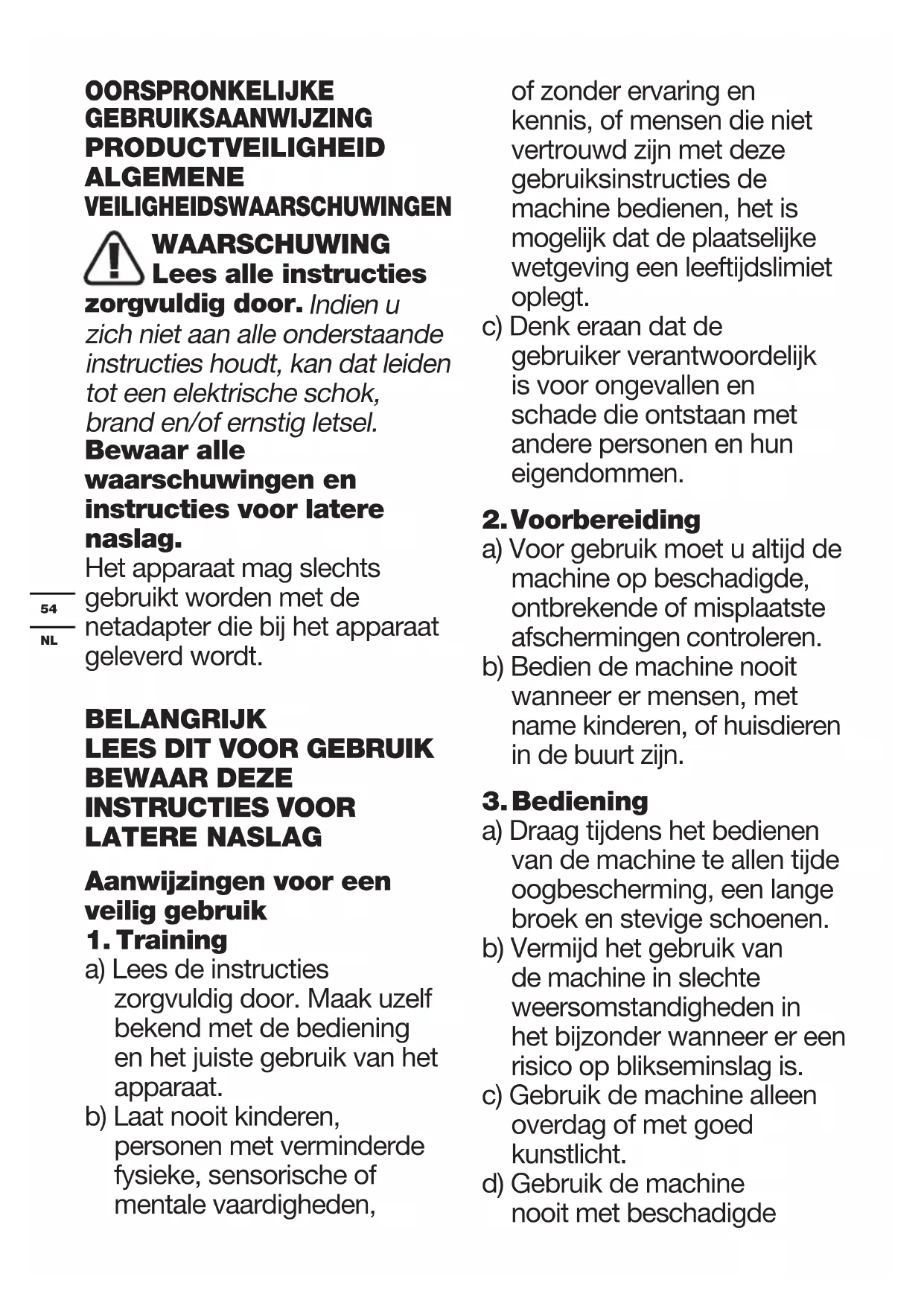

OORSPRONKELIJKE GEBRUIKSAANWIJZING PRODUCTVEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWINGEN WAARSCHUWING Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd wordt. BELANGRIJK

LEES DIT VOOR GEBRUIK

BEWAAR DEZE INSTRUCTIES VOOR LATERE NASLAG Aanwijzingen voor een veilig gebruik

a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat. b) Laat nooit kinderen, personen met verminderde fysieke, sensorische of mentale vaardigheden, of zonder ervaring en kennis, of mensen die niet vertrouwd zijn met deze gebruiksinstructies de machine bedienen, het is mogelijk dat de plaatselijke wetgeving een leeftijdslimiet oplegt. c) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.

a) Voor gebruik moet u altijd de machine op beschadigde, ontbrekende of misplaatste afschermingen controleren. b) Bedien de machine nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.

a) Draag tijdens het bedienen van de machine te allen tijde oogbescherming, een lange broek en stevige schoenen. b) Vermijd het gebruik van de machine in slechte weersomstandigheden in het bijzonder wanneer er een risico op blikseminslag is. c) Gebruik de machine alleen overdag of met goed kunstlicht. d) Gebruik de machine nooit met beschadigde55

afschermingen of zonder afschermingen. e) Schakel de motor alleen aan wanneer de handen en vouten zich uit de buurt van de messen bevinden. f) Schakel de machine altijd uit vanaf de stroomvoorziening (resp. haal de accu uit de machine)

1) wanneer de machine

onbeheerd wordt achtergelaten;

2) voordat u een blokkering wilt

3) voordat u de machine

controleert, schoonmaakt of eraan werkt;

4) nadat u een vreemd object

abnormaal begint te trillen. g) Voorkom letsels aan voeten en handen door de messen. h) Zorg er altijd voor dat de ventilatieopeningen niet geblokkeerd worden.

i) Monteer nooit metalen

snijelementen. j) Zorg er op hellingen altijd voor dat u stevig staat. k) Loop, ren niet. l) Niet te ver reiken en te allen tijde het evenwicht houden. m)Raak geen bewegende onderdelen aan voordat de machine is ontkoppeld van de voeding en de bewegende onderdelen tot een volledige stop zijn gekomen.

4. Onderhoud en opslag

a) Ontkoppel de machine van de stroomvoorziening (resp. haal de accu uit de machine) voor het uitvoeren van onderhouds- of reinigingswerkzaamheden. b) Gebruik alleen de aanbevolen vervangingsonderdelen en accessoires. c) Inspecteer en onderhoud de machine regelmatig. Laat de machine alleen door een ervaren technicus onderhouden. d) Bewaar de machine buiten bereik van kinderen als hij niet in gebruik is. BATTERIJVEILIGHEID VEILIGHEIDSINSTRUCTIES

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het56

accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt. g) Houd batterijcellen en accupacks schoon en droog. h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies. j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt. k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. l) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. m)Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. n) Houd accupacks buiten het bereik van kinderen. o) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. p) Verwijder het batterijpakket uit de57

apparatuur als het niet in gebruik is. q) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat. r) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat. s) Verwijder het accupack niet uit de originele verpakking, tot dit nodig is voor gebruik. t) Let op de plus (+) en min (–) markeringen op de accu en zorg voor correct gebruik. SYMBOLEN Lees de gebruiksaanwijzing Houd omstanders op afstand. Draag gehoor- en oogbescherming. Niet blootstellen aan regen Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. Lithium-ionbatterij, die is gelabeld met de symbolen die horen bij "gescheiden inzameling" van alle batterijpakketten en batterijpakketten. Het wordt vervolgens gerecycled of verwijderd om de milieu-impact te verminderen. Batterijpakketten kunnen schadelijk zijn voor het milieu en de volksgezondheid omdat ze schadelijke stoffen bevatten. Steek niet brand Als de batterij niet correct wordt gebruikt, kan deze de waterkringloop binnendringen en schade aan het ecosysteem veroorzaken. Gooi gebruikte batterijen niet weg als ongesorteerd gemeentelijk afval. Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires wordt verwijderd. Trimmen DRIE SNELHEIDSINSTELLINGEN

Sommige afgebeelde of beschreven toebe- horen worden niet meegeleverd. TECHNISCHE GEGEVENS Type Designation: KG160E.9 (1-aanduiding van machinerie, vertegenwoordiger van een draadloze grastrimmer) KG160E.9 Spanning 60 V MAX Nominale snelheid onbelast 6000/min Maaidiameter 38 cm Diameter draad Aanbevolen 2,4mm twist lijn Draad lengte Aanbevolen 4mm (dubbele uitgang) Gewicht

A- gewogen geluidsvermogen L

Onzekerheid K = 1.5 m/s² De aangegeven totale trillingswaarde kan worden gebruikt om het ene gereedschap te vergelijken met het andere, en kan ook worden gebruikt in een voorlopige beoordeling van de blootstelling. WAARSCHUWING:De trillings emissie waarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie- accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie- accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN Beschermkap

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren. ASSEMBLAGE EN BEDIENING OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. MONTAGE: Monteer de hulphandgreep (Zie Afb. A1, A2, A3, A4)

2. Steek de bout door de gaten.

3. Draai de extra handgreep vast met de knop.

WAARSCHUWING! Tenslotte stelt u de positie van het voorste handvat in, waardoor uw voorste arm recht is als u de grastrimmer. De veiligheidskap monteren (Zie Afb. B) Zet de beschermkap vervolgens vast met schroeven en een inbussleutel. De schouderriem monteren (Zie Afb. C)59

1. Pas de lengte van de schouderband aan.

2. Maak de karabijnhaak van de riem vast aan de haak

op de as van de trimmer. Het accupack verwijderen of plaatsen (Zie Afb. D1, D2)

1. Schuif het batterijpak in het batterijvak.

2. Druk de grendel van de batterij in en verwijder de

batterij uit de machine. OPMERKING:Schuif na het laden de batterij weer terug in het batterijvak. Een lichte druk is voldoende. BEDIENING: Starten/Stoppen van de trimmer (Zie Afb. E) Druk eerst op de vergrendelknop en druk vervolgens op de schakelaar om de machine te starten. WAARSCHUWING! De snijkop blijft draaien nadat de maaier is uitgeschakeld. Wacht tot de kop is gestopt voordat u het gereedschap neerlegt. Energiebesparende snelheid (Zie Afb. F, G) Om de looptijd te verlengen, drukt u op de ECO-knop en schakelt u de trekker in, en de machine draait op lage snelheid. Bump line voersysteem (Zie Afb. H) De trimmer is uitgerust met een bufferleidingsysteem. Wanneer u de kop van de trimmer aanraakt terwijl de machine draait, wordt de nieuwe regel uitgevoerd. Met behulp van een rugzakharnas (Zie Afb. I1, I2, I3)

1. Plaats het batterijpak in het rugzakharnas.

2. Steek de batterijadapter in de trimmer.

3. Bevestig het rugzakharnas aan uw trimmer met het

verbindingskoord. Meer details zijn te vinden in de handleiding van het rugzakharnas. Tips voor het maaien

1. Beweeg de trimmer van links naar rechts over het

te knippen oppervlak; het is minder effectief bij het bewegen van rechts naar links.

2. Gebruik de punt van het maaidraad om te trimmen;

dwing de trimmerkop niet in ongemaaid gras.

3. Draad- en piketafrasteringen kunnen extra slijtage

en breuk van het maaidraad veroorzaken. Stenen en bakstenen muren, stoepranden en hout kunnen het maaidraad snel verslijten.

4. Vermijd bomen en struiken. Boomschors,

houten lijstwerk, gevelbeplating en palen kunnen gemakkelijk worden beschadigd door het maaidraad. NA GEBRUIK: De trimmerkop monteren en demonteren (Zie Afb. J)

1. Steek een inbussleutel in het gat en draai de

trimmerkop totdat deze stopt in de vergrendelde positie.

2. Draai dan rechtsom om het te verwijderen, en

linksom om het te monteren. Windende trimmer (Zie Afb. K1, K2) 1.Leid de vervangende lijn door het oogje en voer deze vanaf de andere kant in. 2.Zorg ervoor dat beide uiteinden van de draad plat zijn aan de uiteinden van de trimkop

aanbevolen 2 m) en snijd de draad door. 3.Draai de knop met de klok mee om de draad op de spoel te winden totdat er 19 cm links en rechts is. Vervang de spoel (Zie Afb. L1, L2, L3, L4)

1. Verwijder de kap en verwijder de oude spoel.

2. Plaats de lege spoel erin en neem de dop op om

een nieuwe draad op te winden. Transporteren

1. Wanneer u uw trimmer met de hand vervoert, houdt

u het midden van de as vast om er zeker van te zijn dat uw machine parallel aan de grond is.

2. Als u uw trimmer in een voertuig vervoert, zet

deze dan vast en plaats deze om omvallen of beschadiging te voorkomen. Opslag

1. Haal het batterijpak uit de trimmer voordat u het

2. Bewaar de trimmer op een droge en veilige plaats

die ontoegankelijk is voor kinderen en andere onbevoegden. Reiniging

1. Gebruik geen agressieve schoonmaakmiddelen

of oplosmiddelen. Reinig de machine na gebruik met een vochtige doek die in een neutraal schoonmaalmiddel is gedompeld.

2. Houd de aansluiting vrij van vreemde stoffen en

maak deze schoon met een zachte en droge borstel of doek.

3. Sproei geen water op de motor en elektrische

4. Gebruik geen hogedrukreiniger om uw machine te

reinigen. ONDERHOUD Verwijder steeds na gebruik het batterijpakket uit de trimmer. Controleer het product steeds voor gebruik op schade. Trek de voedingskabel uit de aansluiting voordat gebruiken. Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.60

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. PROBLEMEN OPLOSSEN De volgende tabel toont problemen en handelingen die u kunt uitvoeren als de machine niet goed werkt. Waarschuwing: schakel de machine uit en verwijder de batterij voordat u aan het werk gaat om een probleem op te lossen. Problemen Mogelijke oorzaken Herstelhandeling Trimmer werkt niet. Batterij leeg. Batterij te heet of te koud. Motor defect. Interne bedrading van de machine is beschadigd. Motor defect. Laad de batterij; u vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat. Laat hem afkoelen of opwarmen. Neem contact op met reparatiecentrum. Neem contact op met reparatiecentrum. Trimmer werkt intermitterend. Batterij niet volledig opgeladen. Aan/uit- schakelaar defect. Machine defect. Laad batterij op. Neem contact op met reparatiecentrum. Neem contact op met reparatiecentrum. Veel trillingen en lawaai. Machine defect. Spoel is niet goed opgewikkeld. Neem contact op met reparatiecentrum. Wikkel de lijn opnieuw op. Zie ’’Spoel en lijn monteren.’’ Bedrijfsduur per batterijlading is te kort. Batterij is langere tijd niet gebruikt of slechts even opgeladen. Gras te hoog Batterij defect. Laad de batterij volledig op; u vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat. Snij in lagen. Vervang de batterij. Machine snijdt niet. Lijn gebroken. Batterij niet volledig opgeladen. Motor is defect (snelheid te laag). Gras om de snjikop gewikkeld. Vervang de lijn. Laad de batterij volledig op; u vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat. Neem contact op met reparatiecentrum. Verwijder gras. Lampje van de batterijlader brandt continu. Laden is niet mogelijk. Batterij niet (goed) in de lader gestoken. Contacten van batterij vervuild. Batterij defect. Steek de batterij goed in de lader. Maak de contacten schoon of vervang de batterij. Vervang de batterij. Lampje van de batterijlader brandt niet. Stekker van lader niet (goed) in stopcontact of batterijlader Stopcontact, aansluitkabel of batterijlader defect. Steek de stekker (volledig) in het stopcontact Controleer de netspanning, laat de batterijlader controleren door een bevoegde reparatiecentrum. De machine maait niet. Het snoer zit verward op de spoel. Wikkel het snoer handmatig op, open de spoelkap, verwijder het snoer van de spoel en wikkel het terug op.61

CONFORMITEITVERKLARING WIJ, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Namens Positec verklaar ik dat het product Beschrijving Draadloze grastrimmer Type KG160E.9 (1-aanduiding van machinerie, vertegenwoordiger van een draadloze grastrimmer) Functie maaien van gras en andere zachte vegetatie en voor het trimmen van grasranden Overeenkomt met de volgende richtlijnen 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC gewijzigd door 2005/88/EC 2000/14/EC gewijzigd door 2005/88/EC: - Procedure beoordeling conformiteit volgens Annex VI - Niveau gemeten geluidsvermogen 94.8 dB (A) - Opgegeven, gegarandeerde niveau geluidsvermogen 96 dB (A) De betrokken aangemelde instantie Naam: ISET S.r.l. Unipersonale (aangemelde instantie 0865) Adres Via Donatori del Sangue, 9 46024 - Moglia (MN), Italy Standaards in overeenstemming met, EN 60335-1 EN 50636-2-91 EN 62233 EN ISO 3744 EN 55014-1 EN 55014-2 De persoon die bevoegd is om het technische bestand te compileren, Naam Marcel Filz Adres Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2020/08/15 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certicering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China ORIGINAL BRUGSANVISNING PRODUKTSIKKERHED
