NAVODILA ZA UPORABO KG160E.9 KRESS

varnostna opozorila in navodila. Neupoštevanje

opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.

Vsa opozorila in navodila si shranite za kasnejšo uporabo.

Napravo lahko uporabljate le, če imate na voljo tudi enoto za napajanje.

POMEMBNO

PRED UPORABO

OBVEZNO PREBERITE

SHRANITE ZA KASNEJŠO

UPORABO

Varna uporaba

1. Usposabljanje

a) Pazljivo preberite navodila.
Pred uporabo naprave se temeljito seznanite s pravili za njeno pravilno uporabo;
b) Nikoli ne dovolite, da bi
osebe, ki niso ustrezno seznanjene s temi navoc otroci uporabljali to napr Lokalni predpisi lahko tudi predpisujejo starost uporabnika naprave;

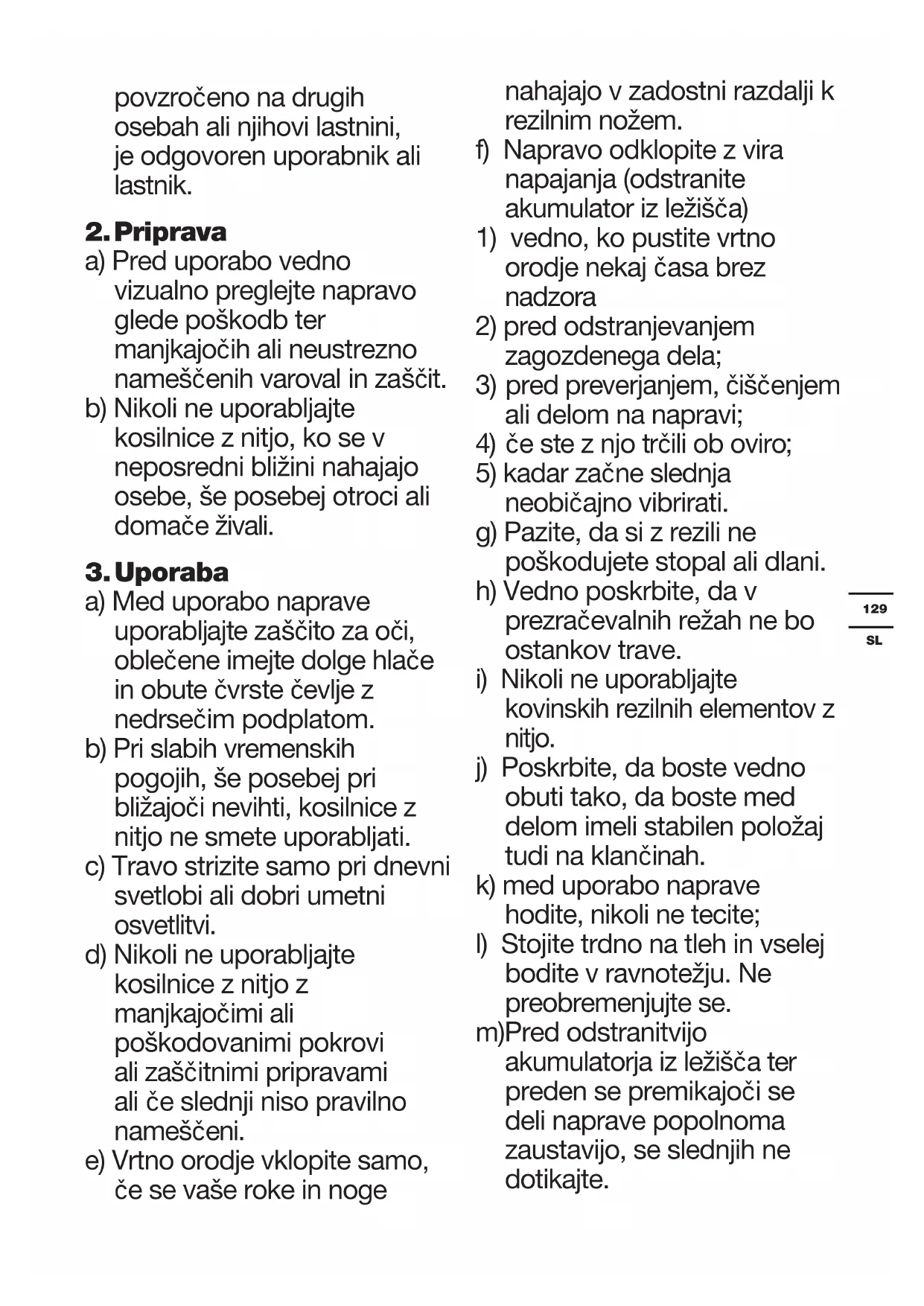

c) Za nezgode ali škodo,

povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.

2. Priprava

a) Pred uporabo vedno vizualno preglejte napravo glede poškodb ter manjkajočih ali neustrezno nameščenih varoval in zaščit.
b) Nikoli ne uporabljajte kosilnice z nitjo, ko se v neposredni bližini nahajajo osebe, še posebej otroci ali domače živali.

3. Uporaba

a) Med uporabo naprave uporabljajte zaščito za oči, oblečene imejte dolge hlače in obute čvrste čevlje z nedrsečim podplatom.
b) Pri slabih vremenskih pogojih, še posebej pri bližajoči nevihti, kosilnice z nitjo ne smete uporabljati.
c) Travo strizite samo pri dnevni svetlobi ali dobri umetni osvetlitvi.
d) Nikoli ne uporabljajte kosilnice z nitjo z manjkajočimi ali poškodovanimi pokrovi ali zaščitnimi pripravami ali će slednji niso pravilno nameščeni.
e) Vrtno orodje vklopite samo, če se vaše roke in noge

nahajajo v zadostni razdalji k rezilnim nožem.

f) Napravo odklopite z vira napajanja (odstranite akumulator iz ležišča)
1) vedno, ko pustite vrtno orodje nekaj časa brez nadzora
2) pred odstranjevanjem zagozdenega dela;
3) pred preverjanjem, čiščenjem ali delom na napravi;
4) če ste z njo trčili ob oviro;
5) kadar začne slednja neobičajno vibrirati.
g) Pazite, da si z rezili ne poškodujete stopal ali dlani.
h) Vedno poskrbite, da v prezračevalnih režah ne bo ostankov trave.
i) Nikoli ne uporabljajte kovinskih rezilnih elementov z nitjo.
j) Poskrbite, da boste vedno obuti tako, da boste med delom imeli stabilen položaj tudi na klančinah.
k) med uporabo naprave hodite, nikoli ne tecite;
I) Stojite trdno na tleh in vselej bodite v ravnotežju. Ne preobremenjujte se.
m)Pred odstranitvijo akumulatorja iz ležišča ter preden se premikajoči se deli naprave popolnoma zaustavijo, se slednjih ne dotikajte.

4. Vzdrževanje in shranjevanje

a) Pred vsakim vzdrževanjem ali čiščenjem, napravo odklopite z vira napajanja (akumulator odstranite iz ležišča).
b) Nikoli ne uporabljajte nadomestnih delov ali dodatkov, ki jih ni priporočil proizvajalec.
c) Napravo redno vzdržujte in pregledujte. Pustite, da se kosilnica z nitjo popravlja izključno v pooblaščenih servisnih delavnicah.
d) Kadar ni v uporabi, jo hranite izven dosega otrok.

VARNOSTNA OPOZORILA ZA AKUMULATOR

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni

nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.

c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.

d) Akumulatorja ne izpostavljajte mehanskim udarcem.

e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.

f) Predvsem pa takoj poiščite medicinsko pomoč, će ste celico ali del akumulatorja zaužili.

g) Akumulator shranjujte na čistem in suhem mestu.

h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.

i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.

j) Če akumulatorja ne polnite, ga odstranite iz polnilca.

k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.

I) Za polnjenje uporabljajte le polnilce, ki jih je predpisal Kress. Nikoli ne uporabljajte polnilcev, ki niso posebej namenjeni za polnjenje vašega akumulatorja.

m)Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.

n) Akumulatorje shranjujte izven

dosega otrok.

o) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.
p) Če orodja ne uporabljate, iz njega odstranite akumulator.
q) Akumulatorje odlagajte skladno s predpisi.
r) V napravi ne uporabljajte celic različnih proizvajalcev, zmogljivosti, velikosti ali tipa.
s) Akumulator odstranite iz originalne embalaže šele, ko ga boste potrebovali.
t) Upoštevajte znaka plus (+) in minus (−) na akumulatorju ter poskrbite za njegovo pravilno u0porabo.

SIMBOLI

	Preberite priročnik z navodili
	Prisotni naj bodo varno oddaljeni
	Uporabljajte zaščito za oči in ušesa
	Ne izpostavljajte dežju
	Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	Litij-ionska baterija, ki je označena s simboli, povezanimi z "ločenim zbiranjem" vseh baterijskih vložkov in baterijskih vložkov. Nato se reciklira ali odstrani, da se zmanjša vpliv na okolje. Baterijski paketi so lahko škodljivi za okolje in zdravje ljudi, ker vsebujejo škodljive snovi.
Li-Ion
	Prepovedano sežiganje.
	Če se z baterijo ne ravna pravilno, lahko pride v vodni krog in povzroči škodo ekosistemu. Izrabljenih baterij ne odvrzite kot nesortirane komunalne odpadke.
	Poskrbite, da boste pred menjavanjem dodatkov odstranili akumulator.
	Rezanje

SESTAVNI DELI

1. GUMB ZA ZAKLEPANJE
2. PREKLOPITE SPROŽILEC
3. ECO GUMB
4. ZANKA
5. POMOŽNI ROČAJ
6. GUMB ZA ZAKLEPANJE
7. GREDI
8. VAROVALO
9. REZILO NITKE

10. GLAVA ZA FINO NASTAVITEV (UDARNA GLAVA)

11. POKROVČEK MOTKA

12. MOTEK

13. OBROČEK

14. ZAPAH ZA SPROSTITEV POKROVČKA

15. NARAMNI PAS

Pri standardni dobavi niso vključeni vsi prika-zani dodatki.

TEHNIČNI PODATKI

Vrsta: KG160E.9 (1-oznaka naprave, predstavnik brezžičnih obrezovalnikov zelenic)

	KG160E.9
Napetost	60 V-MAX
Št. vrt. brez obremenitve	6000/min
Premer rezanja	38 cm
Premer nitke	Priporočena 2.4mm obratna črta
Dolžina žice	Priporočljivo 4m(Dvojni izhod)
Teža orodja	3.0 kg

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka	L_pA = 74 dB(A)
K_pA	0.8 dB(A)
Vrednotena raven zvočne moči	L_wA = 94.8 dB(A)
K_wA	0.8 dB(A)
Uporabljajte zaščito za ušesa.

PODATKI O VIBRACIJAH

Tipična vrednotena raven vibracij	a_h = 5.326 m/s^2
Nezanesljivost meritve K = 1.5 m/s^2

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisije vibracij med uporabo strojčka, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe strojčka in materiali v katere vrtate ali vijačite.

Ali je strojček v dobrem stanju in ustrezno vzdrževan. Uporaba ustreznega dodatka in njegova brezhibnost.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij. Uporaba orodja za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih

okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

VEDNO uporabljajte le ostra dleta, svedre in rezila. Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno). Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij. Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

Varovalo	1
Motek z dvojno vrvico	1
Naramni pas	1

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili napravo. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

SESTAVLJANJE IN NAČIN UPORABE

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

SESTAVLJANJE:

Sestavite pomožni ročaj (Glejte sliko. A1, A2, A3, A4)

1. Na držaj pritrdite pomožni ročaj in spodnjo sponko.
2. Vijak vstavite skozi luknje.
3. Pomožni ročaj pritegnite z gumbom.

OPOZORILO! Nazadnje, prilagodite položaj sprednjega ročaja za prijem, tako, da boste imeli

pri uporabi kosilnice z nitko roko iztegnjeno

Sestavljanje Varovala (Glejte sliko. B)

Pritrdite varnostno zaščito na mestu z vijaki in šesterokotnim ključem.

Sestavljanje ramenskega pasu (Glejte sliko. C)

1. Prilagodite dolžino naramnega traku.
2. Karabin traku pritrdite na zanko na držaju rezalnika.

Odstranjevanje Ali Nameščanje Akumulatorja (Glejte sliko. D1, D2)

1. Akumulator potisnite v prostor za akumulator.
2. Stisnite gumb za sprostitev akumulatorja in sprostite akumulator iz ležišča.

OPOMBA: Po končanem polnjenju, akumulator vstavite v ležišče. Pri tem lahko uporabite že majhno silo.

NAČIN UPORABE:

Vklop/izklop rezalnika (Glejte sliko. E)

Najprej pritisnite gumb za zaklepanje, nato pritisnite sprožilec stikala, da zaženete stroj.

OPOZORILO! Rezalna glava se tudi po sprostitvi stikala za vklop/izklop nekaj časa vrti; napravo zato ite šele, ko se rezalna glava popolnoma zaustavi.

ECO Hitrost (Glejte sliko. F, G)

Če želite podaljšati čas delovanja, pritisnite gumb ECO in preklopite sprožilec, stroj pa bo deloval z nizko hitrostjo.

Sistem krmljenja v obliki črte (Glejte sliko. H)

Trimer je opremljen s sistemom varovalnih vodov. Kadar se med delovanjem stroja dotaknete glave trimera, se prikaže nova vrstica.

Uporaba ogrodja nahrbtnika (Glejte sliko. I1, I2, I3)

1. Akumulator vstavite v nahrbtno ogrodje.
2. Akumulatorski adapter vstavite v rezalnik.
3. Nahrbtno ogrodje s povezovalnim kablom povežite s svojim rezalnikom.

Več podrobnosti najdete v navodilih za uporabo nahrbtnega ogrodja.

Nasveti za rezanje

1. Rezalnik premikajte od leve proti desni po območju, ki ga želite rezati; manj učinkovit je pri premikanju od desne proti levi.
2. Za prirezovanje uporabite konico rezalne vrvice; ne silite z glavo rezalnika v nepokošeno travo.
3. Žične in lesene ograje lahko povzročijo dodatno obrabo in lomljenje rezalne vrvice. Kamnite in opečne stene, robniki in les lahko hitro obrabijo rezalno vrvico.
4. Izogibajte se drevju in grmovju. Lubje dreves, lesene letve, lesene stene in stebričke ograje lahko z rezalno vrvico zlahka poškodujete.

PO OBRATOVANJU:

Sestavljanje in demontaža trimer glave (Glejte sliko. J)

1. V luknjo vstavite šestkotni ključ in zavrtite trimer glavo, dokler se ne zaskoči v zaklenjenem položaju.
2. Nato zavrtite v smeri urnega kazalca za odstranitev, in v nasprotni smeri urnega kazalca za sestavljanja.

Navijanje trimer linije (Glejte sliko. K1, K2)

1. Zamenjajte črto skozi ušesno ploščico in jo nahranite z druge strani.
2. Prepričajte se, da sta oba konca žice ravna na koncih obrezovalne glave (priporočljivo 2 m), nato pa odrežite žico.
3. Obrnite gumb v smeri urinega kazalca, da navijete nit na klekljanju, dokler ne ostane 19 cm levo in desno.

Zamenjava motka (Glejte sliko. L1, L2, L3, L4)

1. Snemite pokrov in odstranite stari motek.
2. Vstavite prazen motek in vzemite pokrovček, da vanj navijete novo vrvico.

Transportiranje

1. Ko rezalnik ročno prenašate, držite sredino držaja, da zagotovite, da je naprava vzporedna s tlemi.
2. Ko rezalnik prevažate v vozilu, ga pritrdite in namestite, da preprečite obračanje ali škodo.

Shranjevanje

1. Pred shranjevanjem odstranite akumulator iz rezalnika.
2. Rezalnik shranite na suhem in varnem mestu, ki je nedostopno otrokom in drugim nepooblaščenim osebam.

Čiščenje

1. Ne uporabljajte agresivnih čistilnih sredstev ali topil. Napravo po uporabi očistite z vlažno krpo, namočeno v nevtralno čistilno sredstvo.
2. Vtikalna doza mora biti brez tujkov, očistite jo z mehko in suho krtačo ali krpo.
3. Ne pršite vode na motor in električne komponente.
4. Za čiščenje naprave ne uporabljajte visokotlačnega čistilnika.

VZDRŽEVANJE

Po končani uporabi vedno odstranite akumulator iz ležišča.

Pred uporabo vedno preverite rezalnik glede poškodb.

Po vsaki uporabi odstranite akumulator iz ležišča in preverite napravo glede morebitnih poškodb. Vaša naprava ne zahteva dodatnega mazanja. Naprava tudi nima nobenih delov, ki bi jih morali servisirati. Za čiščenje strojčka nikoli ne uporabljajte vode ali kemičnih sredstev. Obrišite jo le s suho krpo. Napravo vedno shranjujte na suhem mestu. Poskrbite, da bodo prezračevalne odprtine čiste. Vsi elementi krmiljenja morajo biti čisti, brez prahu.

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki.

Dostavite jih na mesto za ločeno zbiranje

odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

ODPRAVLJANJE NAPAK

V naslednji tabeli so odpisane napake in dejanja s katerimi jih lahko odpravite.

OPOZORILO: Pred odpravljanjem napak vedno najprej odstranite akumulator iz ležišča.

Napake

Morebitni vzroki

Dejanje za odpravo

Rezalnik ne deluje.	Akumulator je izpraznjen.Akumulator je prevroč/premrzel.Motor je v okvari.Napeljava naprave je poškodovana.	Napolnite akumulator; preverite vsebino navodil za polnilnik Pustite, da se akumulator ohladi/ ogreje.Posvetujte se s serviserjem.Posvetujte se s serviserjem.
Rezalnik se med delovanjem sunkovito zaganja.	Motor je v okvari.Akumulator ni zadosti napolnjen.Stikalo za vklop/izklop je v okvari.	Posvetujte se s serviserjem.Napolnite akumulator.Posvetujte se s serviserjem.
Naprava oddaja prekomerne vibracije/ hrup.	Naprava je v okvari.Vreteno nitke ni pravilno navito.	Posvetujte se s serviserjem.Ponovno navijte nitko na vreteno.Glejte “ Ročno navijanje nitke “.
Čas rezanja z napolnjenim akumulatorjem je prekratek.	Akumulatorja verjetno niste uporabljali dlje časa, oziroma ste ga polnili premalo časa.Trava je previsoka.Akumulator je v okvari.	Do konca napolnite akumulator; preverite vsebino navodil za polnilnik Režite v več nivojih.Zamenjajte akumulator.
Naprava ne reže.	Nitka je pretrgana.Akumulator ni zadosti napolnjen.Motor je v okvari (vrti se počasi).Trava se navija na rezalno glavo.	Zamenjajte nitko.Napolnite akumulator; preverite vsebino navodil za polnilnik Posvetujte se s serviserjem.Odstranite travo.
Zaporedno utripanje indikatorja za polnjenje akumulatorja.Polnjenje ni možno.	Akumulator ni (pravilno) vstavljen.Akumulator zaradi nečistoč nima ustreznega stika.Akumulator je v okvari.	Akumulator pravilno vstavite v ležišče.Očistite nečistoče ali (npr. z nekajkratno vstavitvijo ali odstranitvijo akumulatorja) zamenjajte akumulator.Zamenjajte akumulator.
Indikator polnjenja akumulatorja se ne vklopi.	Če polnilec ni (pravilno) priklopljen, ga priklopite.Okvara na vtičnici, napajalnem kablu ali polnilcu akumulatorja.	Napajalni kabel vstavite (do konca) v vtičnico.Preverite napetost napajanja; polnilec naj pregleda pooblaščeni serviser.
Naprava ne reže.	Nitka se je zapletla na tuljavi.	Celotno nitko ročno navijte, odprite pokrov tuljave, odstranite nitko iz tuljave in jo ponovno navijte.

IZJAVA O SKLADNOSTI

MI,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

V imenu družbe Positec izjavljamo, da je izdelek

Opis Brezžični obrezovalnik zelenic

Vrsta KG160E.9 (1-oznaka naprave, predstavnik brezžičnih obrezovalnikov zelenic)

Funkcija rezanje trave in podobne mehke vegetacije ter obrezovanje robov

skladen z naslednjimi direktivami,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC spremenjena z 2005/88/EC

2000/14/EC spremenjena z 2005/88/EC:

- Postopek za ugotavljanje skladnosti, glede na

- Izmerjena raven zvočne moči

- Deklarirana raven zvočne moči

Dodatek VI

94.8 dB (A)

96 dB (A)

in izpolnjuje naslednje standarde,

EN 60335-1

EN 50636-2-91

EN 62233

EN ISO 3744

EN 55014-1

EN 55014-2

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime: Marcel Filz

Naslov: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/08/15

Allen Ding

Namestnik glavnega inženirja za testiranje in certificiranje

Positec Technology (China) Co., Ltd
