Márka	Beko
Modell	HCP61310IH
Termék típusa	Konyhai páraelszívó
Szélesség	60 cm
Méretek (Sz x M x H)	60 x 50 x 100 cm (becslés)
Nettó tömeg	10 kg (becslés)
Tápellátás	220-240 V ~ 50 Hz
Motor teljesítménye	90 W
Világítás	2 x 3 W LED (E14 típusú)
Maximális légáramlás	395 m³/h (3. sebesség)
Sebességek száma	3
Szigetelési osztály	II. osztály
Szűrés típusa	Fém zsírszűrő + aktívszén szűrő (opcionális)
Zsírszűrő tisztítása	Havi mosás (mosogatógépben is lehet)
Aktívszén szűrő cseréje	3 havonta
Minimum távolság a főzőlaptól	65 cm
Elszívó cső átmérője	120 vagy 150 mm
Működés	Csővel vagy anélkül (recirkuláció)
Vezérlés típusa	Mechanikus kapcsolók (be/ki és sebesség)
Elérhető alkatrészek	Szűrők, LED lámpák (E14 3W), motor
Vevőszolgálat	Lépjen kapcsolatba egy hivatalos Beko szervizközponttal
Garancia	A gyártó feltételei szerint

Gyakran ismételt kérdések - HCP61310IH BEKO

Hogyan kell felszerelni a Beko HCP61310IH páraelszívót?

A telepítést hivatalos szakembernek kell végeznie. Tartsa be a minimum 65 cm távolságot a páraelszívó és a főzőlap között. Használjon a falnak megfelelő csavarokat és tipliket. Az elektromos csatlakoztatáshoz a feszültségnek 220-240 V-nak kell lennie. A szerelési rajzokért olvassa el a kézikönyvet.

Hogyan kell tisztítani az alumínium zsírszűrőket?

Tolja a reteszt előre, húzza le a szűrőt. Mossa folyékony mosószerrel vagy mosogatógépben. Öblítse le és szárítsa meg, mielőtt visszahelyezi. Javasolt a szűrőt havonta egyszer tisztítani normál használat mellett.

Mikor kell cserélni az aktívszén szűrőt?

Az aktívszén szűrőt 3 havonta kell cserélni normál körülmények között. Nem mosható. A cseréhez előbb vegye ki a zsírszűrőket, majd forgassa el az aktívszén szűrő csapjait a kioldáshoz. Az új szűrőt fordított sorrendben helyezze vissza.

Hogyan kell cserélni a LED-es izzót?

A világítás 3 W-os LED E14 izzókat használ. Az izzó cseréjéhez nyomja le a tartót, fordítsa az óramutató járásával ellentétes irányba, és vegye ki. Az új izzót az óramutató járásával megegyező irányba forgatva helyezze be. Ellenőrizze, hogy a tápellátás ki van kapcsolva a művelet előtt.

A páraelszívó nem működik, mit tegyek?

Ellenőrizze, hogy a készülék be van dugva, és a biztosíték nem égett ki. A feszültségnek 220 és 240 V között kell lennie. Győződjön meg arról, hogy a konyha többi készüléke működik. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

A világítás nem működik, miért?

Először ellenőrizze, hogy a lámpa kapcsolója „1” állásban van-e. Ha igen, a hálózati feszültség megfelelő? Ha nem, lehet, hogy az izzó kiégett. Cserélje ki egy 3 W-os E14 LED izzóra.

A légáramlás gyenge, mit ellenőrizzek?

Tisztítsa meg a fém zsírszűrőt (legalább havonta egyszer). Ellenőrizze, hogy az elszívó cső nincs elzáródva, és a levegő kivezetés nyitva van. Ha aktívszén szűrő van beépítve, azt 3 havonta cserélni kell.

Használhatom a páraelszívót elszívócső nélkül?

Igen, recirkulációs üzemmódban. Ehhez be kell szerelni egy aktívszén szűrőt (nem tartozék), amely megszűri a levegőt, mielőtt visszajuttatná a helyiségbe. Távolítsa el a cső adapterének belső fedeleit. Az aktívszén szűrő a hivatalos Beko szervizeknél kapható.

Mekkora távolság legyen a páraelszívó és a tűzhely között?

A minimális távolság 65 cm a páraelszívó alja és a főzőfelület között. Gáztűzhelynél a rácsról, elektromosnál az üveglaptól mérje. A biztonság érdekében tartsa be ezt a távolságot.

Hol találok pótalkatrészeket, például szűrőket és lámpákat?

Az eredeti Beko pótalkatrészek a hivatalos szervizközpontokban kaphatók. Rendelhet zsírszűrőket, aktívszén szűrőket és LED izzókat (E14, 3W) a HCP61310IH modell megadásával.

HASZNÁLATI ÚTMUTATÓ HCP61310IH BEKO

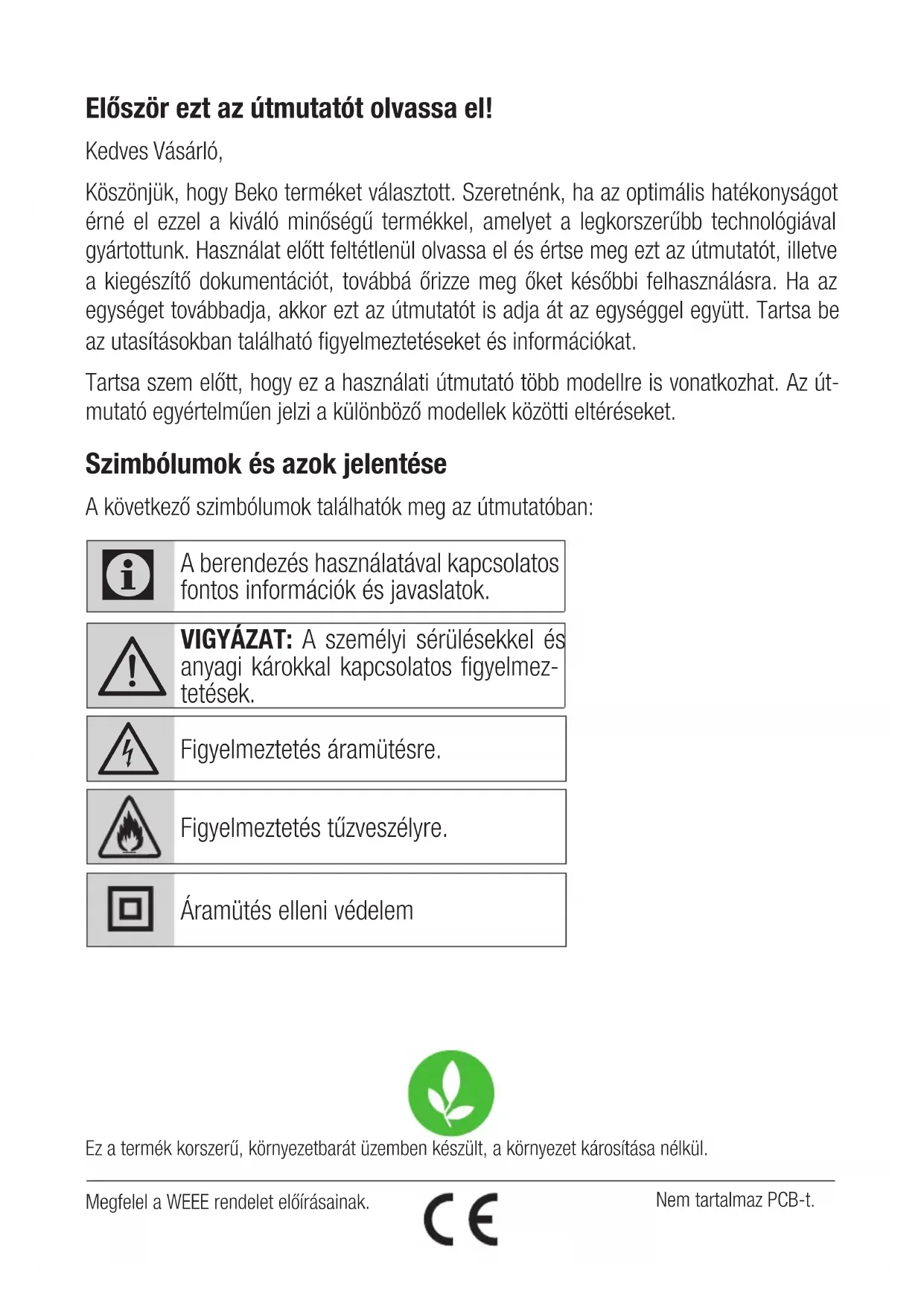

Először ezt az útmutatót olvassa el!

Kedves Vásárló,

Köszönjük, hogy Beko terméket választott. Szeretnénk, ha az optimális hatékonyságot érné el ezzel a kiváló minőségű termékkel, amelyet a legkorszerűbb technológiával gyártottunk. Használat előtt feltétlenül olvassa el és értse meg ezt az útmutatót, illetve a kiegészítő dokumentációt, továbbá őrizze meg őket későbbi felhasználásra. Ha az egységet továbbadja, akkor ezt az útmutatót is adja át az egységgel együtt. Tartsa be az utasításokban található figyelmeztetéseket és információkat.

Tartsa szem előtt, hogy ez a használati útmutató több modellre is vonatkozhat. Az útmutató egyértelműen jelzi a különböző modellek közötti eltéréseket.

Szimbólumok és azok jelentése

A következő szimbólumok találhatók meg az útmutatóban:

A berendezés használatával kapcsolatos fontos információk és javaslatok.

VIGYÁZAT: A személyi sérülésekkel és anyagi károkkal kapcsolatos figyelmeztetések.

Figyelmeztetés áramütésre.

Figyelmeztetés tűzveszélyre.

Áramütés elleni védelem

Ez a termék korszerű, környezetbarát üzemben készült, a környezet károsítása nélkül.

1 Fontos biztonsági és környezetvédelmi utasítások

1.1 Általános biztonság

Fontos biztonsági utasítások, figyelmesen olvassa el és őrizze meg későbbi felhasználásra.

Ebben a fejezetben olyan biztonsági utasításokat talál, amelyek segítenek elkerülni a tüzet, az áramütést, a személyi sérüléseket vagy vagyoni károkat. Az utasítások be nem tartása a garancia elvesztésével jár.

A Beko termékek megfelelnek a vonatkozó biztonsági előírásoknak. Ha a berendezés vagy a tápkábel sérült, akkor azt a márkakereskedővel, a szervizközponttal vagy egy hivatalos szervizzel kell megjavíttatni. A nem megfelelő javítások kockázatot és veszélyt jelentenek a felhasználóra. Ezt a terméket nem kereskedelmi, hanem otthoni felhasználásra, alkalmazásra tervezték a következők szerint: - az üzletek, irodák és más munkakörnyezet alkalmazottai konyhájában, - farmházakban, - szállodákban, motelekben vagy egyéb szállásadó helyeken; - hostelekben vagy hasonló létesítményekben, - Az egységet csak a kézikönyvben

leírt rendeltetésnek megfelelően használja.

A gyártó nem vállal felelősséget a termék nem megfelelő telepítéséből vagy helytelen használatából eredő károkért. A berendezést 8 éves vagy annál idősebb gyerekek, testi, érzékszervi vagy szellemi képességbeli fogyatékkal élő személyek, illetve a kellő tapasztalattal és tudással nem rendelkező személyek kizárólag felügyelet mellett vagy a biztonságos használatra vonatkozó utasítások átadását és a veszélyek megértését követően használhatják. - Ne hagyja, hogy gyermekek a készüléket piszkálják. A tisztítási és karbantartási műveleteket gyermekek felügyelet nélkül nem végezhetik. - A berendezés telepítést követően a berendezés alja és a főzőlap azon felülete között, ahol a főzőedények elhelyezésre kerülnek, minimum 65 cm-nek kell lenni. Ha a gázfőzőlap telepítési útmutatója ennél nagyobb távolságot határoz meg, akkor azt kell alkalmazni. Győződjön meg róla, hogy a hálózati tápellátás megfelel a készülék adattábláján megadott informáci

1 Fontos biztonsági és környezetvédelmi utasítások

óknak.

• Ne használja a készüléket, ha a tápkábel vagy maga a készülék sérült.
• Ügyeljen arra, hogy a tápkábel ne sérüljön azáltal, hogy összenyomja, meghajlítja vagy éles széleken vezeti át. A tápkábelt tartsa forró felületektől és nyílt lángtól távol.
• A készüléket csak földelt csatlakozóaljzattal használja.

FIGYELEM: A telepítés befejezését megelőzően ne csatlakoztassa a berendezést.

A berendezést úgy helyezze el, hogy a dugvilla minden esetben elérhető legyen. - Ne érjen a készülék lámpáihoz, ha azok hosszabb időn át üzemeltek. Mivel forróak lehetnek, megégetheti a kezét. Kövesse az elszívott levegő kivezetésére vonatkozó hatósági előírásokat és szabályokat. (Ez a figyelmeztetés kürtő nélküli használatra nem vonatkozik.) - A terméket akkor indítsa be, miután edényt helyezett a tűzhelyre. Ellenkező esetben a magas hőmérséklet következtében a termék egyes részei deformálódhatnak. - Kapcsolja ki a tűzhely égőit, mi

előtt az edényeket leveszi róla.

• Ne hagyjon forrásban levő olajat a tűzhelyen. A forrásban levő olajat tartalmazó edények maguktól meggyulladhatnak. Mivel, elsősorban rántott/hirtelen sült ételek készítésekor az olaj lángra kaphat, legyen körültekintő a függönyök vagy terítők használatával.
• Mossa le az olajszűrőt havonta egyszer. Cserélje ki a szénszűrőket 3 havonta egyszer.
• Amennyiben a termék rendszeres tisztítását nem végzi megfelelő időben, tűz kockázata állhat fenn.
• A szűrők helyett ne használjon nem tűzálló szűrőanyagokat.
• Csak eredeti vagy a gyártó által ajánlott alkatrészeket használjon.
• Szűrő nélkül ne használja a berendezést, és ne vegye ki a szűrőt, miközben a termék üzemel.
• Tűz esetén áramtalanítsa a berendezést és minden más konyhai eszközt. (Húzza ki a berendezés kábelét, vagy kapcsolja le a főkapcsolót).
• Tűz esetén fedje le a lángokat. Soha ne használjon vizet a tűzoltáshoz.

1 Fontos Biztonsági és környezetvédelmi utasítások

Tisztítás előtt minden esetben csatlakoztassa le a berendezést az elektromos hálózatról, ne tisztítsa a berendezést, amikor használatban van. - Amikor az elektromos páraelszívót és nem árammal üzemelő berendezést használ egyidejűleg, az adott helyiségben uralkodó negatív nyomás nem haladhatja meg a 4 Pa-t (4 x 10 bar). A termékkel azonos környezetben lévő gáz- vagy fűtőanyag-üzemű készülékek, mint például fűtőtestek, legyenek tökéletesen elszigetelve a berendezéstől, vagy legyenek hermetikusak. - Amikor a kürtőt/kéményt csatlakoztatja, 150 mm vagy 120 mm átmérőjű csöveket használjon. A csőcsatlakozás a lehető legrövidebb legyen, a hajlatok száma pedig a lehető legkevesebb.

Fulladásveszély! A csomagolóanyagokat tartsa távol a gyermekektől.

VIGYÁZAT: Ha a főzőberendezésekkel használja együtt, a hozzáférhető részek felmelegedhetnek.

• Az elszívó kimenete nem csatlakoztatható olyan légcsatornához,

amelyben más füst is áramlik.

Ha az elektromos páraelszívót együtt használja olyan berendezésekkel, amelyek gázzal vagy más energiaforrással működnek, a helyiség megfelelő szellőzését biztosítani kell. Ezt a figyelmeztetést nem kell figyelembe venni, ha a berendezést kürtő nélkül használja (üzemeltetés szénszűrővel).

• A berendezésre helyezett tárgyak leborulhatnak. Ne helyezzen semmit a berendezésre.
• Szigorúan tilos az ételt erősen megégetni a berendezés alatt.

FIGYELEM: A páraelszívó felszerelése előtt távolítsa el a védőfóliát.

Ha a berendezést használja, ne hagyja a nyílt lángot szabadon. - Olajban sütés csak felügyelet mellett végezzen, a magas hőmérsékletet elérő olaj lángra lobbanhat.

1 Fontos biztonsági és környezetvédelmi utasítások

1.2 WEEE irányelvnek való megfelelőség és a termék megsemmisítése

Ez a termék nem tartalmaz a törvényes környezetvédelmi és városfejlesztési minisztérium által kiadott „Az elektromos és elektronikus berendezések hulladékairól szóló rendelet” c. dokumentumban szereplő veszélyes és tiltott anyagokat. Megfelel a WEEE rendelet előírásainak. Ez a termék újrahasznosítható és újrafelhasználható, kiváló minőségű alkatrészekből és anyagokból készült. Ezért az élettartama végén ne dobja ezt a terméket a normál háztartási hulladékok közé. A készüléket egy hulladékudvarban kell leadni, ahol gondoskodnak az elektromos berendezések újrahasznosításáról. Ezekkel a gyűjtőpontokkal kapcsolatban keresse a helyi önkormányzatokat. A termék újrahasznosításával megóvhatja a környezetet és a természeti erőforrásokat.

1.3 Termék csomagolása

A termék csomagolása újrahasznosítható anyagokból ké

szült. Gondoskodjon róla, hogy a termék csomagolása külön kerüljön elhelyezésre a helyi hatóságok előírásainak megfelelően, így biztosíthatja, hogy a termék csomagolása a környe

zet védelme miatt újrafelhasználásra kerül.

2 Általános megjelenés

2.1 Áttekintés

60cm90cm

(1. ábra)

(2. ábra)

1. Kúrtó
2. Teszt
3. Vezérlőpanel
4. Fém olajszűrő
5. Világítás

2.2 Műszaki adatok

Típus HCP61310I - HCP61310IH - HCP61310W - HCP61310B - HC-P91310I - HCP91310W - HCP91310IH
Tápfeszült ség 220-240V ~ 50	Hz
Lámpa teljesitménye (W) 2 x 3
Motor teljesitménye (W) 90
Légáram (m3/h) – 3. Szint 395
A motor szigetelési osztálya F osztály	osztály
Szigetelési osztály II. osztály

3 A berendezés használata

3.1 A berendezés vezérlése

0 1 2 3	0 1
A lámpa kikapcsolásához állítsa a lámpa kapcsolóját ( ) ,0" allásba.
A lámpa bekapcsolásához állítsa a lámpa kapcsolóját ( ) ,1" allásba.
A motor kikapcsolásához állítsa a motor kapcsolóját ( ) ,0" allásba.
A motort minimum sebességgel az 1-es szint kivalasztásával, maximum sebességgel a 3-as szint kivalasztásával működtetheti, fuggöen a fózéskor keletkező pára intensitásától.

3.2 Energiatakarékos használat

• A berendezés használata során a gőzök és a szagok intenzitásának megfelelően válassza meg a sebességet, hogy energiát takaríthasson meg. Használja az alacsony sebességet (1-2) normál körülmények között, illetve használja a legmagasabb sebességet (3) intenzív gőzök és szagok esetén. A páraelszívóban található egy lámpa, amely megvilágítja a főzési területet.

Környezeti megvilágításként használva szükségtelen energiafogyasztást és elegendő megvilágítást eredményez.

3.3 Használati útmutató

• A berendezésben egy motor található, amely különböző sebességgel képes működni.
• A jobb teljesítmény érdekében azt javasoljuk, hogy normál körülmények között alacsony sebességet válasszon, a nagyobb sebességet pedig intenzív szagok és gőzök esetén válassza.

3 A berendezés használata

3.4 A lámpák cseréje

Készítse elő a berendezés elektromos csatlakozásait. Ebben a berendezésben 3 W-os LED-es spotlámpák találhatók. A lámpák cseréjéhez a lámpapatront hátulról nyomja lefelé, forgassa kicsit az óramutató járásával ellentétes irányba, és lefelé vegye ki. Az új lámpák felszereléséhez alkalmazza a fenti műveletet fordított sorrendben (3. ábra).

(3. ábra)

Izzó
Izzó teljesítménye (W)	3
Tartó / foglalat E14
Izzó feszültsege (V)	220 - 240
Méret (mm) 100 x 35
ILCOS kód DRBB/F-	3-220- 240-E14-35/100

3.5 Üzemeltetés

kürtőcsatlakozással

A gőzök a kürtőn keresztül kerülnek eltávolításra, amely a páraelszívó csatlakozófejéhez

van rögzítve.

• A kürtő átmérőjének ugyanakkorának kell lennie, mint a csatlakozógyűrű. Vízszintes elhelyezés esetén a csövet egy kis lejtéssel kell beszerelni (kb. 10°), hogy a levegő könnyen távozhasson a helyiségből.

3.6 Üzemeltetés kürtőcsatlakozás nélkül

• A levegőt a szénszűrő megszűri, majd visszavezeti a helyiségbe. A szénszűrő akkor használatos, amikor nincs lehetőség kürtőbe történő csatlakoztatásra. Kürtő nélküli használat esetén távolítsa el a kürtőadapterben található terelőlapokat. Távolítsa el az olajszűrőt. A szénszűrő behelyezéséhez illessze a szűrőt a fülekbe úgy, hogy a ventilátor burkolatának két oldalán található műanyag darabokra központosítja. Rögzítse úgy, hogy balra vagy jobbra elforgatja.
• Az alumínium olajszűrő cseréje.

4 Tisztítás és karbantartás

Tisztítás és karbantartás előtt húzza ki a készüléket vagy kapcsolja le a kapcsolót.

4.1 Az alumínium olajszűrő tisztítása

A szűrő felfogja a levegőben lévő olajrészecskéket. Tisztítás során az alumínium olajszűrők elszíneződhetnek; ez normális jelenség, nem kell a szűrőket kicserélni.

(4. ábra)

• Nyomja meg az alumínium olajszűrő rögzítését előre.
• Ezt követően húzza egy kicsit lefelé, majd húzza ki (4. ábra). Ellenkező esetben a szűrő elgörbülhet. Mossa le és öblítse le az alumínium olajszűrőt folyékony mosószerrel, és helyezze vissza az alumínium szűrőket a foglalatukba a fent bemutatott lépések fordított sorrendjében. A szűrő felfogja a levegőben lévő olajrészecskéket.

Az alumínium szűrőt mosogatógépben is elmoshatja.

VIGYÁZAT

Normál használat esetén havonta egyszer tisztítsa meg a szűrőt.

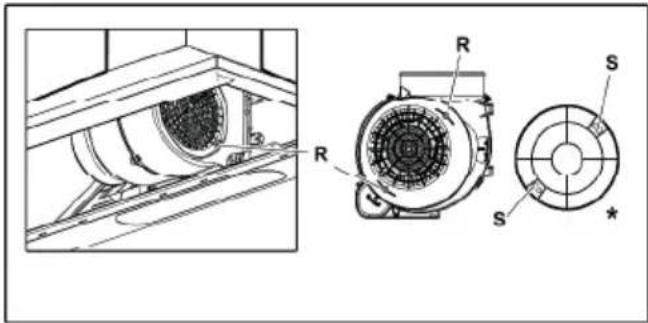

4.2 A szénszűrő cseréje

A szűrő aktív szenet tartalmaz (aktív szén). A terméket zsírszűrővel kell ellátni, függetlenül attól, hogy szénszűrőt használnak-e vagy sem.

(5. ábra)

Távolítsa el az alumínium szűrőket (4. ábra).

• Távolítsa el a szűrőt úgy, hogy a csapokat elforgatja S állásból R állásba az óramutató járásával megegyezően. (5. ábra).
• Szerelje be az új szűrőt a fenti lépések fordított sorrendben történő végrehajtásával.
• Szerelje fel az alumíniumszűrőket.

VIGYÁZAT

A szénszűrőt soha nem szabad kimosni.

VIGYÁZAT

Cserélje ki a szénszűrőket 3 havonta egyszer.

VIGYÁZAT

A szénszűrőt behelyezheti a hivatalos márkakereskedésektől.

5 A berendezés telepítése

FIGYELEM!

A telepítés előtt olvassa el a biztonsági utasításokat a Felhasználói kézikönyvben

FIGYELEM!

Ha a csavarokat és a stabilizátorokat nem az előírásoknak megfelelően szereli fel, fennáll az áramütés veszélye.

A beállítási utasításokat lásd a 235. oldalon.

A páraelszívó telepítéséhez keresse fel a legközelebbi hivatalos szervizt.

A telepítés helyének előkészítése, illetve az elektromos csatlakozás kiépítése az ügyfél felelőssége.

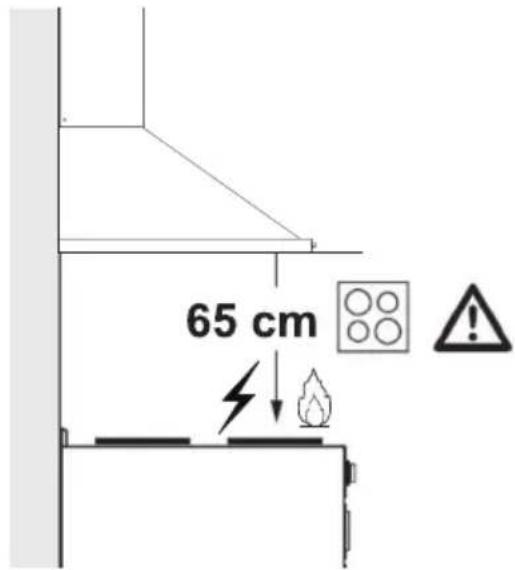

5.1 A berendezés pozíciója

(6. ábra)

• A páraelszívó és a főzőlap közötti távolságot a felszerelés előtt fel kell mérni. A távolságnak 65 cm-nek kell lennie (6. ábra).
• A távolságot a gáz főzőlap edénytartójától,
• illetve az elektromos főzőlap felületétől kell mérni.

6 Hibaelhárítás

Hibaelhárítás Győkérok Megoldás
A berendezés nem működik.	Ellenőrizable a biztosítékokat. Elfordu hat, hogy aBiztosítékkiégett, ellenőrizable és cseréljeki.
A berendezés nem működik.	Ellenőrizable az elektromos csatlakozást. A halózati feszültsegnek 220 és240 V között kell lennie.
A berendezés nem működik.	Ellenőrizable az elektromos csatlakozást. Ellenőrizable, hogy más konyhai eszközök működnek-e.
A megvilágító lámpa nem működik.	Ellenőrizable az elektromos csatlakozást. A halózati feszültsegnek 220 és240 V között kell lennie.
A megvilágító lámpa nem működik.	Ellenőrizable a lámpa kapcsolóját. A lamyapkapcsolójának „be“állásban kell lennie.
A megvilágító lámpa nem működik.	Ellenőrizable a lamyákat. A berendezés lamyainakvilágítani kell.
A berendezés leve-góbeáramlása nem megfelelő.	Ellenőrizable az aluminium szűrótt. Normál felhasznalás esetén az aluminium olajszűrótt havontalegalábbegyszer meg kelltiszítani.
A berendezés leve-góbeáramlása nem megfelelő.	Ellenőrizable az elszívócsatornát. Az elszívócsatornának „on“”állásban kell lennie.
A berendezés leve-góbeáramlása nem megfelelő.	Ellenőrizable a szénszűrótt. A szénszűrövel működó ter-mékek esetében a szénszűrótnormál használat mellett 3havonta cserélni kell.
