HCP61310IH - Kapaku BEKO - Manual falas për përdoruesin

Marka	Beko
Modeli	HCP61310IH
Lloji i produktit	Aspirator kuzhine
Gjerësia	60 cm
Përmasat (G x T x L)	60 x 50 x 100 cm (vlerësim)
Pesha neto	10 kg (vlerësim)
Furnizimi elektrik	220-240 V ~ 50 Hz
Fuqia e motorit	90 W
Ndriçimi	2 x 3 W LED (tipi E14)
Shpejtësia maksimale e ajrit	395 m³/h (shpejtësia 3)
Numri i shpejtësive	3
Klasa e izolimit	Klasa II
Lloji i filtrimit	Filtri metalik i yndyrës + filtri i karbonit (opsionale)
Pastrimi i filtrit të yndyrës	Larje mujore (e mundur në lavastovilje)
Zëvendësimi i filtrit të karbonit	Çdo 3 muaj
Distanca minimale nga pianura	65 cm
Diametri i tubit të shkarkimit	120 ose 150 mm
Funksionimi	Me ose pa tub (riklimi)
Lloji i komandës	Çelësat mekanikë (ndez/fik dhe shpejtësi)
Pjesë këmbimi të disponueshme	Filtra, llamba LED (E14 3W), motor
Shërbimi pas shitjes	Kontaktoni një qendër të autorizuar Beko
Garancia	Sipas kushteve të prodhuesit

Pyetjet më të shpeshta - HCP61310IH BEKO

Si të instaloni aspiratorin Beko HCP61310IH ?

Instalimi duhet të kryhet nga një profesionist i autorizuar. Respektoni një distancë minimale prej 65 cm midis aspiratorit dhe pianurës. Përdorni vida dhe kunjat e përshtatshme për murin. Për lidhjen elektrike, tensioni duhet të jetë 220-240 V. Konsultoni manualin për skemat e montimit.

Si të pastrohen filtrat e yndyrës prej alumini?

Shtyni bllokimin përpara, tërhiqni filtrin poshtë për ta hequr. Lajeni me një detergjent të lëngshëm ose në lavastovilje. Shpëlajeni dhe thajeni para se ta vendosni përsëri. Këshillohet të pastroni filtrin një herë në muaj në përdorim normal.

Kur të zëvendësohet filtri i karbonit?

Filtri i karbonit duhet të zëvendësohet çdo 3 muaj në kushte normale. Nuk lahet. Për ta ndryshuar, hiqni fillimisht filtrat e yndyrës, pastaj rrotulloni kunjat e filtrit të karbonit për ta shkëputur. Vendosni filtrin e ri në drejtim të kundërt.

Si të zëvendësohet llamba LED?

Ndriçimi përdor llamba LED 3 W të tipit E14. Për të ndryshuar një llambë, shtyni mbështetësin poshtë, rrotulloni në drejtim të kundërt të akrepave të orës dhe hiqeni. Fusni llambën e re duke rrotulluar në drejtim të akrepave të orës. Sigurohuni që furnizimi me energji është i shkëputur para çdo manipulimi.

Aspiratori nuk punon, çfarë të bëj?

Kontrolloni nëse pajisja është e lidhur dhe nëse siguresa nuk ka kërcyer. Tensioni duhet të jetë midis 220 dhe 240 V. Sigurohuni që pajisjet e tjera të kuzhinës funksionojnë. Nëse problemi vazhdon, kontaktoni shërbimin pas shitjes.

Ndriçimi nuk funksionon, pse?

Kontrolloni fillimisht nëse çelësi i llambës është në pozicionin « 1 ». Nëse po, a është i saktë tensioni i rrjetit? Përndryshe, mund të jetë djegur llamba. Zëvendësojeni me një llambë LED 3 W E14.

Rrjedha e ajrit është e ulët, çfarë të kontrolloj?

Pastroni filtrin metalik të yndyrës (të paktën një herë në muaj). Kontrolloni që tubi i shkarkimit të mos jetë i bllokuar dhe dalja e ajrit të jetë e hapur. Nëse është instaluar një filtër karboni, ai duhet të zëvendësohet çdo 3 muaj.

A mund ta përdor aspiratorin pa tub shkarkimi?

Po, në modalitetin riklimi. Duhet të instaloni një filtër karboni (nuk furnizohet) i cili filtron ajrin para se ta kthejë në dhomë. Hiqni kapakët brenda përshtatësit të tubit. Filtri i karbonit është i disponueshëm në shërbimet e autorizuara Beko.

Cila distancë midis aspiratorit dhe sobës?

Distanca minimale është 65 cm midis pjesës së poshtme të aspiratorit dhe sipërfaqes së gatimit. Për sobat me gaz, matni nga grila; për ato elektrike, nga sipërfaqja e qelqit. Respektoni këtë distancë për siguri optimale.

Ku mund të gjej pjesë këmbimi si filtrat ose llambat?

Pjesët këmbimi origjinale Beko janë të disponueshme në qendrat e shërbimit të autorizuara. Ju mund të porosisni filtra yndyre, filtra karboni dhe llamba LED (E14, 3W) duke specifikuar modelin HCP61310IH.

MANUAL I PËRDORUESIT HCP61310IH BEKO

Faleminderit që keni zgjedhur një produkt BEKO. Ne duam që të arrini efikasitetin maksimal nga ky produkt i cilësisë së lartë i cili është prodhuar me një teknologji të përparuar. Ju lutemi që para se ta përdorni këtë pajisje, ta lexoni dhe ta kuptoni plotësisht këtë udhëzues dhe dokumentet shoqëruese dhe t'i ruani për t'iu referuar në të ardhmen. Nëse ia jepni këtë pajisje dikujt tjetër, jepini edhe këtë udhëzues bashkë me pajisjen. Kushtojuni vëmendje të gjitha paralajmërimeve dhe informacioneve që ndodhen në manual dhe ndiqni udhëzimet.

Mos harroni se ky udhëzues përdorimi mund të jetë i vlefshëm për disa modele të produktit. Udhëzuesi tregon në mënyrë të qartë çdo ndryshim të modeleve të ndryshme.

Simbolet dhe kuptimi i tyre

Gjatë gjithë këtij udhëzuesi janë përdorur këto simbole:

Informacione të rëndësishme dhe rekomandime për përdorimin e pajisjes.

KUJDES: Paralajmërime për lëndime personale ose dëme ndaj pronës.

Paralajmërim për goditje elektrike.

Paralajmërim për rrezik zjarri.

Klasifikimi mbrojtjes për goditjet elektrike

Ky produkt është prodhuar në struktura moderne që respektojnë mjedisin pa e dëmtuar natyrën.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

1.1 Siguria e përgjithshme

Udhëzime të rëndësishme për sigurinë. Lexojini me kujdes dhe ruajini për t'u referuar në të ardhmen.

Kjo pjesë përmban udhëzime për sigurinë që do të ndihmojnë për t'u mbrojtur nga rreziku i zjarrit, goditjet elektrike ose dëmtime materiale. Çdo garanci bëhet e pavlefshme nëse nuk ndiqen këto udhëzime.

• Produktet Beko përputhen me standardet e aplikueshme të sigurisë. Prandaj, nëse kjo pajisje apo kablli i saj i energjisë dëmtohet, ato duhen riparuar ose ndërruar nga shitësi, qendra e servisit ose një ekspert dhe shërbim i autorizuar. Operacionet e pasakta ose të papërshtatshme të riparimit mund të vënë në rrezik përdoruesin.
• Ky produkt nuk është projektuar për përdorim tregtar, ai duhet përdorur në shtëpi dhe në këto raste:
• Në kuzhinat e personelit në dyqane, zyra dhe ambiente të tjera pune,
• Në shtëpi në ferma,
• nga klientët në hotele, motele dhe struktura të tjera

akomoduese;

• Në hostele ose ambiente të ngjashme.
• Përdoreni pajisjen vetëm sipas qëllimit të përcaktuar që përshkruhet në këtë manual.
• Prodhuesi nuk mund të konsiderohet përgjegjës për çdo dëm të shkaktuar nga montimi ose përdorimi i papërshtatshëm i pajisjes. Kjo pajisje mund të përdoret nga fëmijët e moshës 8 vjeç e sipër, personat me kapacitet të zvogëluara fizike, ndijore ose mendore, ose me mungesë të përvojës dhe njohurive, për sa kohë mbikëqyren ose udhëzohen në lidhje me përdorimin e sigurt të pajisjes nga një person përgjegjës dhe i kuptojnë rreziqet. Fëmijët nuk duhet ta ngacmojnë pajisjen. Veprimet për pastrimin dhe mirëmbajtjen si përdorues nuk duhet të kryhen nga fëmijët përveçse kur janë të mbikëqyrur. Kur montimi i pajisjes suaj ka përfunduar, distanca minimale midis pjesës fundore të pajisjes dhe sipërfaqes ku vendosen tenxheret e gatimit duhet të jetë 65 cm.
• Nëse tek udhëzimet e montimit të sobës me gaz specifikohet

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

një distancë më e madhe se ajo e specifikuar më sipër, kjo duhet marrë parasysh.

• Sigurohuni që rryma elektrike të jetë në përputhje me informacionet e specifikuara në etiketën me të dhënat e pajisjes.
• Mos e përdorni pajisjen nëse kablli i saj është i dëmtuar.
• Për të parandaluar dëmtimin e kabllit elektrik, mos lejoni të cimbiset, të përdridhet ose të fërkohet pas teheve të mprehta. Mbajeni kabllin elektrik larg sipërfaqeve të nxehta dhe flakëve të zjarrit.
• Përdoreni pajisjen vetëm me një prizë me tokëzim.

PARALAJMËRIM: Mos e futni pajisjen në prizë para se të jetë montuar.

Vendoseni pajisjen në atë mënyrë që priza të jetë gjithmonë në një pozicion të arritshëm. - Mos i prekni llambat e produktit kur kanë punuar për një kohë të gjatë. Meqë do të jenë të nxehta, mund t'ju djegin dorën. - Përputhuni me rregullat dhe udhëzimet në lidhje me shkarkimin e ajrit dalës, të përcaktuara nga autoritetet përkatëse. (Ky paralajmërim nuk

vlen për përdorimet pa oxhak.)

• Ndizeni produktin pasi keni vendosur tenxheren, tiganin etj. mbi vatrat e sobës. Përndryshe, për shkak të temperaturës së lartë disa pjesë të produktit tuaj mund të deformohen. Fikeni vatrën e sobës para se të hiqni prej saj tenxheren, tiganin, etj.
• Mos lini mbi sobë vaj të nxehur. Tenxheret që përmbajnë vaj të nxehur mund të marrin flakë vetvetiu.
• Meqë vajrat mund të marrin flakë sidomos kur gatuani ushqime të skuqura, kini kujdes nga perdet dhe mbulesat e tavolinës. Lajini filtrat anti-yndyrë një herë në muaj. Nderrojini filtrat prej karboni një herë në 3 muaj.
• Nëse pastrimi periodik i produktit tuaj nuk bëhet në kohën e duhur, ai mund të përbëjë rrezik zjarri.
• Mos përdorni në vend të filtrit materiale filtrimi jo zjarrduruese.
• Përdorni vetëm pjesë origjinale ose pjesë të siguruara nga prodhuesi.
• Mos e përdorni produktin tuaj pa filtra dhe mos i hiqni filtrat kur produkti është në punë.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

• Në rast zjarri, shkëputni nga rryma pajisjen dhe çdo pajisje tjetër gatimi. (Hiqni pajisjen nga priza ose fikni çelësin kryesor).
• Në rast zjarri, mbuloni flakët. Kurrë mos përdorni ujë për të fikur zjarrin. Gjithmonë hiqni nga priza pajisjen para se ta pastroni pajisjen dhe mos e përdorni pajisjen kur është në përdorim. Kur aspiratori elektrik i kuzhinës dhe pajisjet që furnizohen me energji tjetër përveç asaj elektrike punojnë njëkohësisht, presioni negativ në dhomë nuk duhet të jetë më shumë se 4 Pa (4 x 10 bar). Pajisjet me gaz ose vaj, si për shembull ngrohësit e dhomës, të cilat ndodhen në të njëjtin ambient me produktin tuaj, duhen izoluar plotësisht nga tubi i shkarkimit i këtij produkti ose ato duhet të jenë hermetike. Kur bëni lidhjen me oxhakun e produktit tuaj, përdorni tuba me diameter 150 mm ose 120 mm. Gjatësia e lidhjes me tub si edhe numri i bërrylave duhet të jenë sa më minimale.

Rrezik mbytjeje! Mbajini të gjitha materialet e paketimit larg fëmijëve.

KUJDES: Kur përdoren bashkë me pajisjet e gatimit, pjesët e arritshme mund të jenë të nxehta.

Tubi shkarkues i aspiratorit nuk duhet lidhur me tubat e ajrimit ku janë lidhur burime të tjera të tymit. Kur një aspirator elektrik kuzhine përdoret njëkohësisht me pajisjet që përdorin gaz ose lëndë të tjera djegëse, dhoma duhet ajrosur në mënyrën e duhur. Ky paralajmërim nuk vlen për përdorimin pa oxhak (përdorimi me filtër karboni). - Objekte të vendosura mbi pajisje mund të bien. Mos vendosni objekte mbi pajisjen. - Ndalohet rreptësisht të gatuhen nën pajisjen ushqime që pëlcasin.

PARALAJMËRIM: Hiqni cipat mbrojtëse para se të montoni aspiratorin.

• Mos lini flakë të lirshme nën pajisjen ndërsa ajo është duke punuar.
• Skuqja me shumë vaj duhet bërë nën mbikëqyrje, vaji që arrin temperatura të larta mund të marrë flakë.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

1.2 Përputhja me rregulloret AEEE dhe asgjësimi i produktit

Ky produkt nuk përmban materiale të rrezikshme dhe të ndaluara të përcaktuara në

"Rregulloren për kontrollin e pajisjeve elektrike dhe elektronike si mbeturina" të botuar nga Ministria e Mjedisit dhe Urbanizimit e Republikës së Turqisë. Është në përputhje me rregulloret WEEE. Ky produkt është prodhuar nga pjesë dhe materiale të riciklueshme dhe të ripërdorshme të cilësisë së lartë. Për këtë arsye, mos e hidhni këtë produkt me mbeturina të tjera shtëpiake në fund të ciklit të tij të jetës. Dërgojeni atë në një pikë grumbullimi për pajisjet elektrike dhe elektronike. Mund të pyesni pranë administratës lokale për këto pika grumbullimi. Ju mund të ndihmoni për mbrojtjen e mjedisit dhe të burimeve natyrore duke i dërguar për riciklim produktet e përdorura.

1.3 Paketimi i produktit

Paketimi i përdorur në pajisjen tuaj është i përbërë nga

materiale të riciklueshme. Sigurohuni që paketimi të hidhet veçmas sipas rregullave të autoriteteve vendase në mënyrë që paketimi i pajisjes suaj të

përfshihet në procesin e riciklimit për qëllime mjedisore.

2 Pamja e përgjithshme

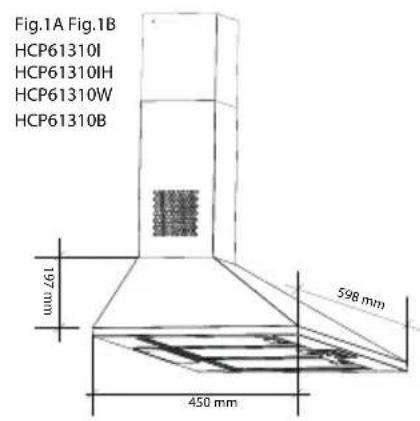

2.1 Përmbledhje

60cm90cm

(Figura 1)

(Figura 2)

1. Tuba
2. Trupi
3. Paneli i kontrollit
4. Filtri metalik i vajit
5. Ndriçuesi i sobës

2.2 Të dhëna teknike

Modeli HCP61310I - HCP6131	OH - HCP61310W - HCP61310B - HCP91310I - HCP91310W - HCP91310IH
Voltazhi 220-240V ~ 50 Hz
Fuqia e llambës (W) 2 x 3
Fuqia e motorit (W) 90
Sasia e thithjes (m3/h) - 3. Niveli	395
Klasa e izolimit të motorit Klasa	F
Klasa e izolimit Klasa II

0 1 2 3	0 1
Pér ta fikur llambén, vendoseni Çelësin e llambës ( ) te pzocioni "0".
Pér ta ndezur llambén, vendoseni Çelësin e llambës ( ) te pzocioni "1".
Pér ta fikur motorin, vendoseni Çelësin e llambës ( ) te pzocioni "0".
Mund ta përdorni motorin me shpejtësi minimale né nivelin 1 dhe me shpejtësi maksimale né nivelin 3, né varësi të intensitetit të avujve të gatimit.

3.2 Përdorimi efikas në lidhje me kursimin e energjisë

• Kur përdorni pajisjen, rregulloni parametrat e shpejtësisë në përputhje me intensitetin e avullit dhe të aromës, në mënyrë që të kurseni energji.
• Përdorni shpejtësitë e ulëta (1-2) në kushte normale dhe shpejtësitë e larta (3) kur ka aroma të forta dhe avull.
• Aspiratori është i pajisur me llamba për të ndriçuar zonën e gatimit.

Përdorimi i tyre për të ndriçuar ambientin do të shkaktojë shpenzim të panevojshëm të energjisë dhe ndriçim të pamjaftueshëm.

3.3 Udhëzimet e përdorimit

Pajisja juaj ka një motor me shpejtësi të ndryshme. - Për një performancë më të mirë, rekomandojmë të përdorni shpejtësitë e ulëta në kushte normale dhe shpejtësitë e larta në rastin kur ka aroma të forta dhe shumë avull.

Diametri i tubit të oxhakut duhet të jetë i njëjtë me unazën bashkuese. Kur është i vendosur horizontalisht, tubi duhet të ketë një pjerrësi pakëz të ngritur (rreth 10°) në mënyrë që ajri të dalë lehtë nga dhoma.

3.6 Përdorimi pa oxhak

• Ajri filtrohet nëpërmjet filtrit prej karboni dhe riqarkullohet në dhomë. Filtri prej karboni

përdoret kur është e pamundur të përdoret një oxhak në shtëpi.

• Në përdorim pa oxhak, hiqni fletët brenda reduktorit të oxhakut.
• Hiqni filtrin anti-yndyrë. Për të montuar filtrin prej karboni, puthiteni filtrin te gjuhëzat duke e vënë në qendër të pjesës plastike në lidhje me të dyja anët e trupit të ventilatorit. Shtrëngojeni duke e rrotulluar djathtas ose majtas.
• Rivendosni filtrin anti-yndyrë prej alumini.

4 Pastrimi dhe mirëmbajtja

Para pastrimit dhe mirëmbajtjes, hiqni pajisjen nga priza ose fikni çelësin.

4.1 Pastrimi i filtrave anti-yndyrë

Filtri mbledh grimcat e yndyrave që janë në ajër. Filtrat anti-yndyrë prej alumini mund të ndryshojnë ngjyrë kur lahen; kjo është normale dhe nuk kërkon që t'i nderroni filtrat.

(Figura 4)

• Shtyni për mbërtheckën e filtrit anti-yndyrë prej alumini. Pastaj tërhiqeni pak poshtë dhe nxirreni jashtë filtrin (Figura 4). Në të kundërt, mund ta shtrembëroni filtrin. Lani dhe shpëlani filtrat anti-yndyrë prej alumini me detergjent të lëngshëm dhe rivendosini filtrat e aluminit në foletë e tyre duke ndjekur hapat e specifikuar më sipër në rendin e kundërt. Filtri mbledh grimcat e yndyrave që janë në ajër.

Gjithashtu, mund t'i lani filtrat e aluminit në lavastovilje.

KUJDES

Në rast përdorimi normal, pastrojeni filtrin një herë në muaj.

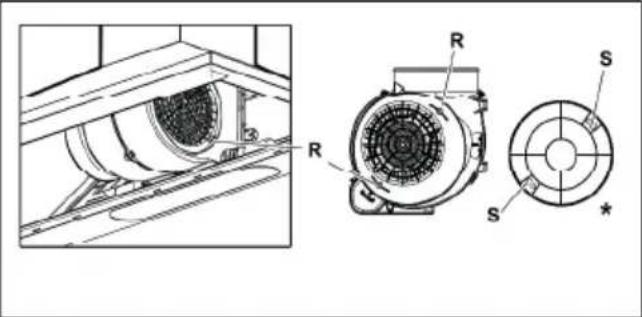

4.2 Ndërrimi i filtrave prej karboni

Filtrat për heqjen e erërave përmbajnë qymyr druri (karbon aktiv). Filtrat anti-yndyrë duhen montuar në produkt, pavarësisht nëse përdoren apo jo filtrat e karbonit.

(Fig. 5)

• Hiqni filtrat e aluminit (Figura 4).
• Hiqeni filtrin duke rrotulluar kunjat nga niveli S në nivelin R në drejtim orar. (Figura 5).
• Instaloni filtrin e ri duke zbatuar procedurën e mësipërme në rend të kundërt.
• Montoni filtrat e aluminit.

KUJDES

Filtri prej karboni nuk duhet të lahet kurrë.

KUJDES

Ndërrojini filtrat prej karboni një herë në 3 muaj.

KUJDES

Mund ta gjeni filtrin e karbonit nga serviset e autorizuara.

• Distanca midis sobës dhe aspiratorit të kuzhinës duhet të merret parasysh para montimit. Distanca duhet të jetë 65 cm (Figura 6).
• Distanca duhet matur nga sipërfaqja e skarës për sobat me gaz,
• Nga sipërfaqja e xhamit për sobat elektrike.

6 Zgjidhja e problemeve

Zgjidhja e problemeve	Shkaku Ndihma
Pajisja nuk punon. Kontrolloni siguresat. Siguresa mund të ketë	plasur, kontrollojeni dhe ndërrojeni.
Pajisja nuk punon. Kontrolloni lidhjen elektrike. Voltazhi kryesor d	duhet të jetënga 220 deri në 240 V.
Pajisja nuk punon. Kontrolloni lidhjen elektrike. Kontrolloni nëse	punojnëpajisjet e tjera në kuzhinë.
Drita ndriçuese nuk punon.	Kontrolloni lidhjen elektrike. Voltazhi	kryesor duhet të jetënga 220 deri në 240 V.
Drita ndriçuese nuk punon.	Kontrolloni Çelësin e llambës. Çelës	i llambës duhet të jetënë poziconin "ndezur".
Drita ndriçuese nuk punon.	Kontrolloni llambat Llambat e pajisjes duhet tëndriçojnë.
Sasia e ajrit që futet në pajisje ùshte e papërshtatshme.	Kontrolloni filtrin prej alumni. Nëkushte normale pune, filtri anti-yndyrë prej alumni duhet pastruar të paktën një here në muaj.
Sasia e ajrit që futet në pajisje ùshte e papërshtatshme.	Kontrolloni tubin e shkarkimit të ajrit. Tübi i shkarkimit të ajrit duhet tëjetë në poziconin "hapur".
Sasia e ajrit që futet në pajisje ùshte e papërshtatshme.	Kontrolloni filtrin prej karboni. Filtrat	e pajisjeve me filtra karboni duhen ndërruar një here në 3 muaj në kushte normale.

Hajni produktin tuaj!

Përdorues i kujdesshëm,

Ju falënderojmë që zgjodhët produktin e kompanisë Beko. Ne dëshirojmë të arrini efikasitetin optimal të këtij produkti cilësor, i cili është prodhuar me teknologjinë më të avancuar. Ju lutemi, lexoni dhe kuptoni plotësisht këtë manual dhe dokumentacionin shoqërues përpara përdorimit, dhe ruajeni atë për referencë të ardhshme. Mos e hidhni këtë manual nëse keni ndërmend t'ia jepni dikujt tjetër. Ndiqni të gjitha udhëzimet dhe informacionet e dhëna këtu dhe ndiqni udhëzimet.

Kini parasysh se ky manual mund të zbatohet për disa modele të produktit. Manuali tregon qartë të gjitha variantet e modeleve të ndryshme.

Simbolet dhe kuptimi i tyre

Simbolet e përdorura në vijim janë përdorur në këtë manual:

Informacione të rëndësishme dhe rekomandime në lidhje me përdorimin.
