HCP61310IH - Exaustor BEKO - Manual de utilização gratuito

Marca	Beko
Modelo	HCP61310IH
Tipo de produto	Exaustor de cozinha
Largura	60 cm
Dimensões (L x P x A)	60 x 50 x 100 cm (estimativa)
Peso líquido	10 kg (estimativa)
Alimentação elétrica	220-240 V ~ 50 Hz
Potência do motor	90 W
Iluminação	2 x 3 W LED (tipo E14)
Fluxo de ar máx	395 m³/h (velocidade 3)
Número de velocidades	3
Classe de isolamento	Classe II
Tipo de filtração	Filtro de gordura metálico + filtro de carvão (opcional)
Limpeza do filtro de gordura	Lavagem mensal (possível lavar na máquina de lavar louça)
Substituição do filtro de carvão	A cada 3 meses
Distância mínima ao plano de cozimento	65 cm
Diâmetro do duto de evacuação	120 ou 150 mm
Funcionamento	Com ou sem duto (reciclagem)
Tipo de comando	Interruptores mecânicos (ligar/desligar e velocidade)
Peças de reposição disponíveis	Filtros, lâmpadas LED (E14 3W), motor
Serviço pós-venda	Contatar um centro autorizado Beko
Garantia	De acordo com as condições do fabricante

Perguntas frequentes - HCP61310IH BEKO

Como instalar o exaustor Beko HCP61310IH?

Como limpar os filtros de gordura de alumínio?

Quando substituir o filtro de carvão?

Como substituir a lâmpada LED?

O exaustor não funciona, o que fazer?

A iluminação não funciona, por quê?

O fluxo de ar está fraco, o que verificar?

Posso usar o exaustor sem duto de evacuação?

Qual a distância entre o exaustor e o fogão?

Onde encontrar peças de reposição como filtros ou lâmpadas?

MANUAL DE UTILIZADOR HCP61310IH BEKO

Deve ler primeiro este manual!

Caro CLIENTE,

Agradecemos ter escolhido um produto BEKO. Gostaria de obter uma eficiência ótima deste produto de alta qualidade que foi fabricado com a Tecnologia mais moderna. Assegure que este manual e a documentação complementar são totalmente lidos e compreendidos antes da utilização e deve guardar o mesmo para referência futura. Deve incluir este manual com a unidade caso o produto seja cedido a outras pessoas. Deve respeitar todas as advertências e toda a informação contida no mesmo e seguir as instruções.

Tenha em parte que este guia do utilizador é aplicável a vários modelos do produto. O guia indica claramente quando variações de modelos diferem.

Símbolos e o respetivo significado

Estes símbolos são usados ao longo deste manual:

Informação importante e recomendações relativamente ao uso do aparelho.

CUIDADO: CUIDADO:

Advertência de choque elétrico.

Advertência de risco de incêndio.

Classificação de proteção de choque elétrico.

Este produto foi fabricado em instalações modernas que respeitam o ambiente sem prejudicarem a natureza.

1 Instruções importantes ambientais e de segurança

1.1 Segurança geral

Instruções importantes de segurança. Leia cuidadosamente e guarde para referência futura

Esta secção contém instruções de segurança que irão proteger contra o risco de incêndio, choque elétrico, lesões ou danos materiais. Qualquer garantia é anulada se estas instruções não forem seguidas.

• Os produtos Beko cumprem com as normas de segurança aplicáveis. Portanto, se o aparelho ou o respetivo cabo de alimentação estiver danificado, deve ser reparado ou substituído pelo comerciante, centro de assistência ou por um técnico de serviço autorizado. As operações de reparação inadequadas ou incorretas podem colocar em risco e perigo o utilizador.
• Este produto não é destinado a uso comercial, destina-se ao uso doméstico e em aplicações como se indica:
• Nas cozinhas do pessoal de estabelecimentos comerciais e outros ambientes de trabalho;
• Em casas rurais;
• por clientes em hotéis, motéis ou outras unidades de alojamento;

Em hostels ou alojamentos similares. - Operar a unidade apenas de acordo com a sua finalidade descrita neste manual. - O fabricante não pode ser considerado responsável por quaisquer danos causados por uma instalação incorreta ou funcionamento do aparelho. - Este aparelho pode ser usado por crianças de 8 anos ou mais, pessoas com deficiência física, sensorial ou mental ou pessoas com falta de experiência ou conhecimento; desde que sejam fornecidas supervisão ou instruções para o uso seguro do aparelho e elas compreendam os perigos. - As crianças não devem interferir com o aparelho. A limpeza e manutenção do utilizador não devem ser realizadas por crianças a menos que supervisionadas. - Quando a instalação do seu aparelho estiver completa, a distância mínima entre a base do seu aparelho e a superfície onde se encontram colocados os recipientes de cozedura deve ser de 65 cm. - Se as instruções de instalação do fogão a gás especificarem uma

1 Instruções importantes ambientais e de segurança

distância maior que a especificada acima, isso deve ser tido em consideração.

• Assegurar que a corrente elétrica cumpre com a informação especificada na placa de classificação do aparelho.
• Não utilize o aparelho se o cabo de alimentação ou o aparelho estiverem danificados.
• Evitar danos no cabo de alimentação, não o comprimir, dobrar ou friccionar contra arestas afiadas. Manter o cabo de alimentação afastado de superfícies aquecidas e de chamas vivas.
• Usar o aparelho apenas com tomada com ligação à terra.

ADVERTÊNCIA: Não ligar o aparelho à tomada antes da instalação.

• Colocar o aparelho de modo que a ficha de alimentação esteja sempre numa posição acessível.
• Não tocar nas lâmpadas do produto quando este funcionou durante muito tempo. Uma vez que as lâmpadas estarão quentes, pode sofrer queimaduras nas mãos.
• Cumprir as regras e instruções sobre a descarga de ar de saída, estipuladas pelas autoridades

competentes. (Esta advertência não se aplica aos usos sem conduta.)

• Ligar o seu produto antes de colocar a panela, o tacho, etc. sobre os fogões. Caso contrário, a temperatura elevada pode fazer com que algumas partes do seu produto se deformem.
• Desligar o queimador do fogão antes de retirar a caçarola, o tacho, etc. do fogão.
• Não deixar óleo a ferver no fogão. Panelas que contenham óleo a ferver podem incendiar-se por si só.
• Uma vez que os óleos se podem incendiar quando cozinha alimentos fritos em particular, tenha cuidado com as cortinas e toalhas de mesa.
• Limpar os filtros de óleo uma vez por mês. Substituir os filtros de carvão uma vez em cada 3 vezes.
• Se a limpeza periódica do seu produto não for feita atempadamente, isso pode causar riscos de incêndio.
• Não usar materiais filtrantes não resistentes ao fogo em vez do filtro.
• Usar peças de origem ou somente

1 Instruções importantes ambientais e de segurança

peças fornecidas pelo fabricante.

• Não usar o produto sem os filtros quando o produto estiver em funcionamento.
• Em caso de incêndio, desligar o exaustor e quaisquer outros dispositivos da cozinha. (Desligar o aparelho da tomada ou desligar o interruptor principal.)
• Em caso de incêndio, cobrir as chamas. Nunca usar água para extinguir o incêndio.
• Desligar sempre o aparelho antes de o limpar e não limpar o aparelho quando este estiver em uso.
• Quando o exaustor de fogão elétrico e os aparelhos fornecidos com energia elétrica operam simultaneamente, a pressão negativa na divisão não deve exceder 4 Pa (4 x 10^-5 bar).
• Aparelhos de combustão a gás ou óleo combustível, como aquecedores de salas, que partilhem o mesmo ambiente que este produto, devem ser totalmente isolados da exaustão deste produto ou devem ser herméticos.
• Ao fazer uma ligação da conduta ao seu produto, usar tubos com um diâmetro de 150 mm ou 120 mm. O comprimento da ligação do tubo, bem como o número de cotovelos, deve ser o mínimo possível.

Risco de asfixia! Manter todo o material de embalagem afastado do alcance das crianças.

CUIDADO: quando for operado em conjunto com aparelhos para cozinha, as partes acessíveis podem estar quentes.

• O exaustor não deve ser ligado a condutas de ar que estejam ligadas a outras fontes de fumo.
• Quando é utilizado um exaustor de fogão elétrico simultaneamente com dispositivos que utilizam gás ou outros combustíveis, o espaço deve ser adequadamente ventilado. Esta advertência não é aplicável ao funcionamento sem conduta (funcionamento com recirculação).
• Os objetos colocados sobre o aparelho podem cair. Não colocar quaisquer objetos sobre o aparelho.

1 Instruções importantes ambientais e de segurança

• É estritamente proibido queimar alimentos por baixo do aparelho.

ADVERTÊNCIA: Remover as proteções antes de instalar o exaustor.

• Não deixar chamas vivas por perto do aparelho quando o mesmo estiver em funcionamento.
• Fritar com óleo deve ser realizado sob supervisão, se o óleo atingir temperaturas elevadas pode incendiar-se.

1.2 Conformidade com as regulamentações REEE e de eliminação de resíduos

Este produto não contém os materiais perigosos e proibidos na "Regulamento de controlo de resíduos de equipamentos elétricos" (publicado pelo Ministério do Ambiente e Urbanização da República da Turquia). Cumpre com a Regulamentação REEE. Este produto foi fabricado com peças e materiais recicláveis e reutilizáveis de elevada qualidade. Portanto, não elimine este produto com outros resíduos domésticos no final do seu ciclo de vida. Levá-lo para um ponto de recolha para equipamentos elétricos e eletrónicos. Pode

perguntar à sua administração local sobre esses pontos de recolha. Poderá ajudar a proteger o meio ambiente e os recursos naturais, ao encaminhar os produtos usados para reciclagem.

A embalagem usada no seu aparelho é feita de materiais recicláveis. Assegurar que a embalagem é eliminada separadamente de acordo com as regulamentações das autoridades locais para assegurar que a embalagem do seu aparelho está incluída no processo de reciclagem para fins ambientais.

2 Aspeto geral

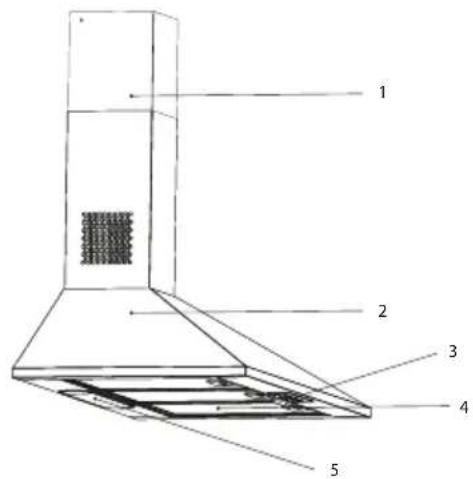

2.1 Generalidades

60cm90cm

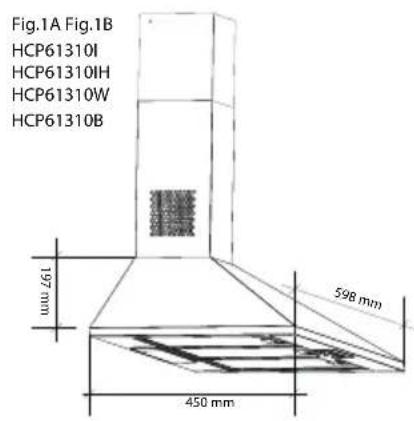

(Figura 1)

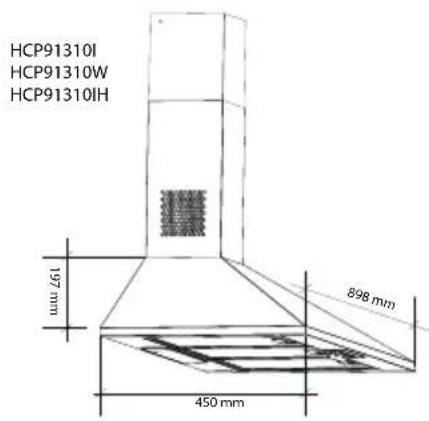

(Figura 2)

1. Conduta
2. Estrutura
3. Painel de controlo
4. Filtro de óleo metálico
5. Iluminação do fogão

2.2 - Dados técnicos

Modelo HCP61310I - HCP6131	0IH - HCP61310W - HCP61310B - HCP91310I - HCP91310W - HCP91310IH
Tensão de alimentação 220-240 V ~/ 50 Hz
Potência da lampsada (W) 2 x 3
Potência do motor (W): 90
Taxa de fluxo (m3/h) - 3. Nível	395
Classe de isolamento do motor	Classe F
Classe de isolamento Classe II

3.1. Controlar o aparelho

0 1 2 3	0 1
Para desligar a lampie, colocar o interruptor da lampie ( ) na posicao '0'.
Para acender a lampie, colocar o interruptor da lampie ( ) na posicao '1'.
Para desligar o motor motor, colocar o interruptor do motor ( ) na posicao '0'.
Pode operar o motor no;nívelminimum de velocidade 1 e no;nívelmaximo no de velocidade 3 dependendo da intensidade do vapor da cozedura.

3.2 Uso eficiente relativamente à poupança de energia

• Quando usar o seu aparelho, fazer as definições da velocidade de acordo com a intensidade de vapor e de odor, de modo a economizar energia.
• Usar as velocidades reduzidas (1-2) em condições normais, e a velocidade mais elevada (3) com vapor e odor intensos.
• O exaustor está equipado com lâmpadas de modo a iluminar as zonas de cozedura.

Se usar as mesmas para iluminação ambiente irá provocar consumo desnecessário de energia e iluminação insuficiente.

3.3 Instruções de funcionamento

• O seu aparelho inclui um motor com várias velocidades.
• Para um melhor desempenho, recomendamos usar velocidades reduzidas em condições normais e velocidades elevadas no caso de odores fortes e de vapor intenso.

3 Funcionamento do aparelho

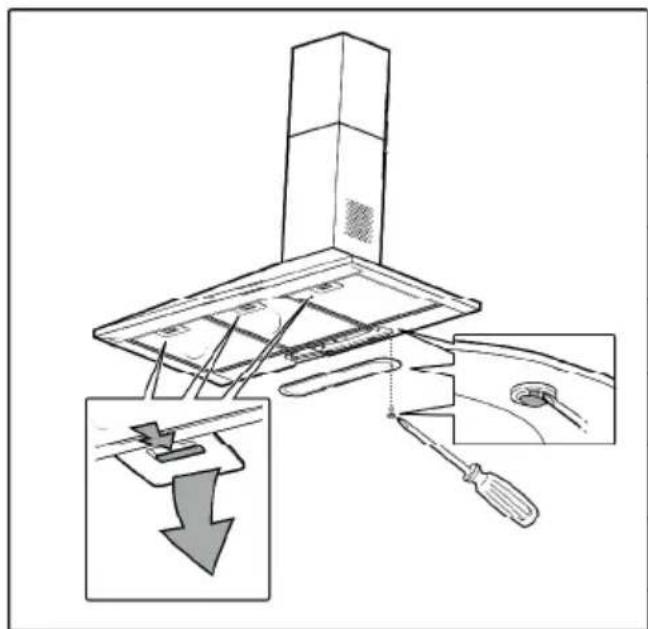

3.4. Substituição da lâmpada

Fazer as ligações elétricas do aparelho. O seu aparelho está equipado com uma lâmpada LED spot de 3 W. Para substituir as lâmpadas, empurrar para baixo o suporte da lâmpada a partir de TRS, rodá-lo no sentido anti-horário e tirá-lo por baixo. Realizar a operação acima no sentido inverso para instalar as novas lâmpadas (Figura 3).

(Figura 3)

Lâmpada
Potência da lâmpada (W):	3
Suporte / Tomada E14
Tensão da lâmpada (V)	220 - 240
Dimensão (mm) 100 x 35
Código ILCOS DRBB/F-3-220-240-E14-35/100

3.5 Funcionamento com ligação à conduta

• O vapor é extraído através da conduta de exaustão, a qual é fixada à peça de ligação no exaustor.
• O diâmetro da conduta de exaustão tem de ser o mesmo que o anel de ligação. Nas instalações horizontais, o tubo tem de ter uma ligeira inclinação para cima (cerca de 10°) de modo a que o ar possa sair facilmente do eixo.

3.6 Funcionamento sem ligação à conduta

• O ar filtrado através do filtro de carvão é recirculado no espaço. O filtro de carvão é usado quando é impossível usar uma conduta na residência.

• Quando usar sem conduta de exaustão, remover as abas no interior do adaptador da conduta.
• Remover o filtro do óleo. Retirar o filtro de água. Para instalar o filtro de carvão, encaixar o filtro nas guias centrando o mesmo na peça de plástico nos dois lados da estrutura da ventoinha, apertar o mesmo rodando-o para a direita ou para a esquerda.
• Substituir o filtro do óleo.

4 Limpeza e manutenção

Antes de efetuar a limpeza e a manutenção, desligar o aparelho ou desligar o interruptor.

4.1. Limpeza dos filtros em alumínio do óleo

Este filtro retém as partículas do óleo existentes no ar. Os filtros de óleo do alumínio podem mudar de cor à medida que vão sendo lavados, isso é normal e não exige a substituição dos seus filtros.

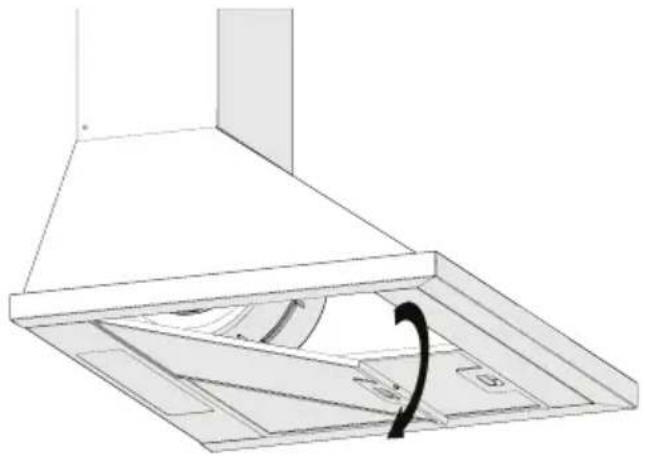

(Figura 4)

• Empurrar para a frente o filtro do óleo em alumínio.
• Seguidamente, puxar o mesmo para baixo e remover (Figura 4). Caso contrário, pode dobrar o filtro. Lavar e enxugar os filtros de óleo em alumínio com detergente líquido e voltar a colocar os filtros de alumínio nas respetivas fixações realizando os passos específicos acima na ordem inversa. Este filtro retém as partículas do óleo existentes no ar.

Com uma utilização normal, limpar o filtro do óleo uma vez por mês.

4.2 Substituição dos filtros de carvão

Os filtros de eliminação de odores contêm carvão (carvão ativo). Os filtros do óleo têm de ser instalados no produto, independentemente se forem usados filtros de carvão ou não.

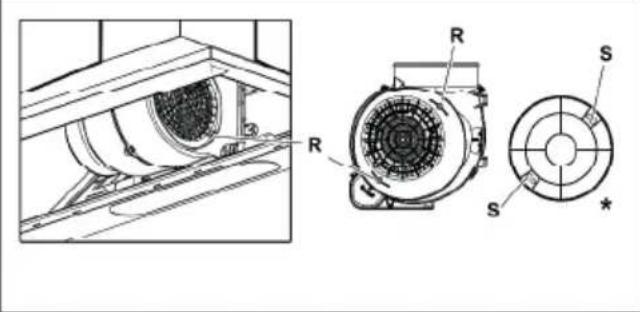

(Fig. 5)

• Remover os filtros de alumínio (Figura 4).
• Remover o filtro rodando os pinos do nível S para o nível R no sentido anti-horário. (Figura 5)
• Instalar um novo filtro implementando o procedimento acima na ordem inversa.
• Instalar os filtros de alumínio. Instalar o filtro de alumínio.

5 INSTALAÇÃO do aparelho

ADVERTÊNCIA!

Antes da instalação, deve ler a informação de segurança no Manual do Utilizador.

ADVERTÊNCIA!

Não instalar com parafusos e estabilizadores de acordo com estas instruções pode resultar em CHOQUE ELÉTRICO.

Consulte a página 235 para obter instruções de configuração.

Para instalar o exaustor, deve contactar o Serviço Autorizado mais próximo.

É da responsabilidade do cliente preparar a localização e a instalação elétrica do exaustor.

5.1 Posição do aparelho

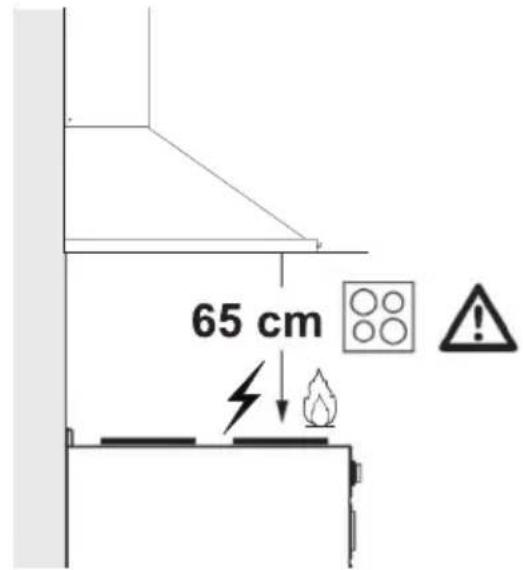

(Figura 6)

• A distância entre o fogão e o exaustor tem de ser considerada antes da montagem. Esta distância deve ser de 65 cm (Figura 6).
• A distância tem de ser medida a partir da superfície da grelha para os fogões a gás,
• a partir da superfície de vidro para os fogões elétricos.

6 Resolução de problemas

Resolução de problemas	Causa Origem Ajuda
O aparelho não está a functionar.	Verificar os fusíveis. Os fusíveis	podem ter rebentao, inspecionar e restuar.
O aparelho não está a functionar.	Verificar a instalação eletrica. A tensão de currente eletrica deve estar entre 220 e 240 V.
O aparelho não está a functionar.	Verificar a instalação eletrica. Verificar se outro aparelho na sua cozinha está a functionar.
A lâmpada de iluminação não funciona	Verificar a instalação eletrica. A tensão de currente eletrica deve estar entre 220 e 240 V.
A lâmpada de ilumi-nação não funciona	Verificar o interruptor da lâmpada. O interruptor da lâmpada devestar na posicao "ligado".
A lâmpada de ilumi-nação não funciona	Inspecionar as lâmpadas. As lâmpadas do aparelho devem acender.
A entrada de ar do aparelho é inade-quada.	Inspecionar o FILTER de alúnico. Em circunstâncias normais, o FILTER de oleo em alúnico deveser limpo uma vez por mês no minimo.
A entrada de ar do aparelho é inade-quada.	Verificar a conduita de saía de ar. A conduita de saía de ar devestar na posicao "ligado".
A entrada de ar do aparelho é inade-quada.	Inspecionar o FILTER de carvão. Nos filros em que são utilizes-dos filtros de carvão, o FILTER de carvão devestar situúdoacada 3 meses em condiçõesnormais.

CONDIÇÕES DE GARANTIA - PORTUGAL

Este certificado cobre a garantia de reparação do seu eletrodoméstico por dois anos a contar da data de compra, contra defeitos de funcionamento provenientes do fabrico ou dos materiais; ou de substituição do dispositivo, a menos que uma dessas opções seja impossível ou desproporcionada em relação à outra. Quando detetar um defeito ou anomalia no aparelho, entre imediatamente em contacto connosco; existe um prazo limite de dois meses para nos informar sobre a falta de conformidade. O valor da deslocação está incluído na reparação, com exceção de pequenos aparelhos que podem ser transportados para a oficina do serviço oficial da marca. Em caso de substituição, o período de garantia fica suspenso e o aparelho irá manter o prazo de validade do aparelho substituído e no mínimo 6 meses de garantia.

Esta garantia só será válida se a fatura, recibo de venda ou a entrega do produto em questão for posterior à data da fatura. Esta garantia é válida em território espanhol e português para aparelhos distribuídos pela Beko Electronics Espanha SL. A garantia só é válida para o primeiro comprador ou adquirente do produto. A garantia é válida para dispositivos adaptados às condições climáticas e ambientais em que se situem.

EXCLUSÕES DA GARANTIA

O custo da reparação será pago pelo Utilizador nos seguintes casos:

• Aparelhos realizados para uso profissional ou não exclusivamente doméstico, em estabelecimentos comerciais, industriais ou públicos.
• O equipamento desmontado ou adulterado por alguém que não seja expressamente autorizado pelos serviços técnicos. A instalação, transporte, substituição de equipamento, colocação em funcionamento, alteração do sentido das portas.
• Intervenções de manutenção ou informações sobre a utilização dos aparelhos.
• Alteração de injetores em aparelhos a gás.
• As avarias causadas pela falta de manutenção ou limpeza, ou aquelas causadas por um uso inadequado, sobrecarga, abandono ou de forma a não respeitar as instruções de uso ou instalação dos aparelhos. As avarias provocadas por causas acidentais, sinistros de força maior ou resultantes de instalação inadequada e anormal, avarias por razões não relacionadas com o produto.
• As avarias causadas por ligações que podem ter flutuações, irregularidades ou falta de uniformidade no fornecimento, por exemplo: abastecimento de água, impulsionado por pressão, energia solar, energia eólica, geradores de energia elétrica ou outro tipo de fornecimento não padrão. Os materiais quebrados ou danificados por desgaste ou uso não normal do aparelho, ou consumíveis tais como: juntas, plásticos, borracha, correias, vidros, pincéis, lâmpadas, asas, puxadores, tampas de queimadores, filtros, grades, etc. Os aparelhos que apresentem oxidação, ou danos por corrosão em esmaltes ou tintas, que possam ter sido causados por efeitos químicos ou eletroquímicos da água ou de qualquer outra substância, ou aceleradas por circunstâncias ambientais ou climáticas não propícias.
• Defeitos estéticos em serigrafia ou pintura. Os danos causados por transporte ou manuseio, colisões, etc. Os aparelhos devem ser instalados de forma acessível em caso de reparação. O uso autor deve assumir os custos necessários para aceder ao aparelho para reparação e substituição.

As marcas BEKO, ALTUS, BLOMBERG e GRUNDIG são distribuídas por Beko Electronics Espanha S.L.

Conheça-nos melhor na nossa página www.beko.com. Conserve este documento, é importante para si.
