Termék típusa	Légsűrítő
Márka	STANLEY
Modell	B3501050
Tartály kapacitása	50 liter
Maximális nyomás	10 bar (145 PSI)
Bekapcsolási nyomás	8 bar
Kikapcsolási nyomás	10 bar
Motor típusa	Egyfázisú 230 V
Frekvencia	50 Hz
Súly	35 kg
Olaj típusa	SAE 15W/40
Kerekek száma	2
Szállító fogantyú	Igen
Biztonsági szelep	Igen, gyárilag beállítva
Levegőszűrő	Igen, 100 óránként tisztítani
Kondenzvíz leeresztése	Napi
Termikus védelem	Igen
Ki/be kapcsoló	Igen
Alkalmazások	Felfújás, festés, pneumatikus szerszámok, mosás
Megfelelőség	CE

Gyakran ismételt kérdések - B3501050 STANLEY

Hogyan kell leereszteni a kondenzvizet?

Minden nap nyissa ki a tartály alján lévő leeresztő csapot (11. hiv.). A kondenzvíz olajmaradványokat tartalmaz, azt megfelelő gyűjtőhelyen ártalmatlanítsa.

Milyen olajat használjak a kompresszorhoz?

Használjon SAE 15W/40 típusú vagy azzal egyenértékű olajat. Ellenőrizze a szintet a nézőüveg MAX és MIN jelei között.

Hogyan kell tisztítani a levegőszűrőt?

Lazítsa meg a ház két csavarját, vegye ki a szűrőbetétet, ütögesse ki, majd alacsony nyomású sűrített levegővel (kb. 3 bar) fújja ki. Helyezze vissza.

Mit tegyek, ha a kompresszor nem indul?

Ellenőrizze az elektromos táplálást, a feszültséget, és hogy a termikus védelem nem lépett-e működésbe. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan kell beállítani a kimeneti nyomást?

Használja a nyomásszabályzót (7. hiv.) a manométeren (6. hiv.) leolvasott nyomás beállításához. A beállított nyomás a gyorscsatlakozónál (5. hiv.) áll rendelkezésre.

Miért áll le a kompresszor működés közben?

Ennek oka lehet a motor túlmelegedése: a termikus védelem lekapcsolja a táplálást. Hagyja lehűlni, majd a kézikönyv utasításai szerint állítsa vissza.

Hogyan kell megfeszíteni az ékszíjat?

Húzza ki a dugaszt, szerelje le a védőburkolatot, lazítsa meg a motor csavarjait, mozgassa a motort addig, amíg a szíj kb. 1-2 cm-t benyomódik, majd húzza meg újra.

Használhatom a kompresszort búvárkodáshoz?

Nem, a termelt sűrített levegő nem alkalmas légzésre. Külön kezelés nélkül gyógyszeripari, élelmiszeripari vagy kórházi felhasználásra sem alkalmas.

Mi a tartály maximális nyomása?

A maximális üzemi nyomás 10 bar (145 PSI). Soha ne lépje túl ezt az értéket: a biztonsági szelep gyárilag be van állítva.

Hogyan szállítsam biztonságosan a kompresszort?

Használja a szállító fogantyút (9. hiv.) és győződjön meg arról, hogy a tartály nyomásmentes. Tartsa távol a gyermekeket és állatokat.

HASZNÁLATI ÚTMUTATÓ B3501050 STANLEY

HU Használat elött figyelmesen olvassa el a kézikönyvet

HU Figyelem, égető felületek

HU Figyelem, elektromos áram

HU Automatikus beindulás veszélye

HU A légutak, a látás és a hallás védelme kötelező

HU Órizze meg a kézikönyvet a jövőben való tanulmányozáshoz

HU MÜSZAKI ADATOK: Lásd a kézikönyv utolsó oldalára ragasztott címkét

1 - A gyártó adatai
2 - CE jelölés és WEEE szimbólum
3 - Típus / kód / sorozatszám
4 - Levegőkiszorítás, (l/min) és (cfm)
5 - A kompresszor által szállított levegő mennyisége, (l/min) és (cfm)
6 - Maximális üzemi nyomás (bar és PSI); a tartály térfogata (I); percenkénti fordulatszám (RPM); súly (kg)
7 - Garantált hangteljesítményszint dB(A) Mért hangteljesítményszint, db(A)
8 - Elektromos adatok: feszültség (V); frekvencia (Hz); áramfelvétel (A); teljesítmény, (kW) és (LE)
9 - Müködési ciklus
10 - Származási nyilatkozat
11 - Gyártás éve

CZ Legenda:

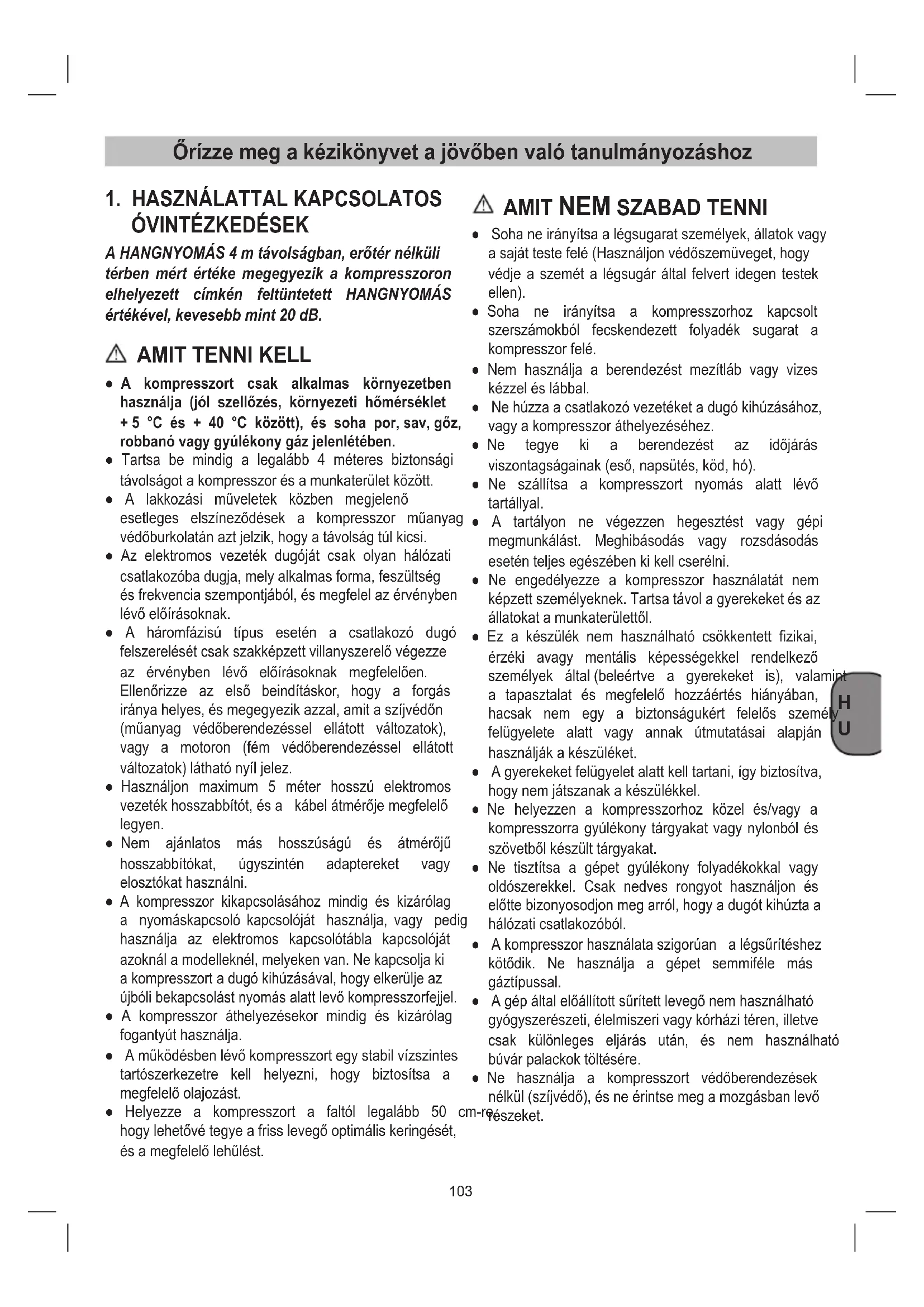

Örízze meg a kézikönyvet a jövőben való tanulmányozáshoz

1. HASZNÁLATTAL KAPCSOLATOS ÓVINTÉZKEDÉSEK

A HANGNYOMÁS 4 m távolságban, erőtér nélküli térben mért értéke megegyezik a kompresszoron elhelyezett címkén feltüntetett HANGNYOMÁS értékével, kevesebb mint 20 dB.

AMIT TENNI KELL

• A kompresszort csak alkalmas környezetben használja (jól szellőzés, környezeti hőmérséklet + 5 °C és + 40 °C között), és soha por, sav, gőz, robbanó vagy gyúlékony gáz jelenlétében.
• Tartsa be mindig a legalább 4 méteres biztonsági távolságot a kompresszor és a munkaterület között.
• A lakkozási műveletek közben megjelenő esetleges elszíneződések a kompresszor műanyag védőburkolatán azt jelzik, hogy a távolság túl kicsi.
• Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak.
• A háromfázisú típus esetén a csatlakozó dugó felszerelését csak szakképzett villanyszerelő végezze az érvényben lévő előírásoknak megfelelően. Ellenőrizze az első beindításkor, hogy a forgás iránya helyes, és megegyezik azzal, amit a szíjvédőn (műanyag védőberendezéssel ellátott változatok), vagy a motoron (fém védőberendezéssel ellátott változatok) látható nyíl jelez.
• Használjon maximum 5 méter hosszú elektromos vezeték hosszabbítót, és a kábel átmérője megfelelő legyen.
• Nem ajánlatos más hosszúságú és átmérőjű hosszabbítókat, úgyszintén adaptereket vagy elosztókat használni.
• A kompresszor kikapcsolásához mindig és kizárólag a nyomáskapcsoló kapcsolóját használja, vagy pedig használja az elektromos kapcsolótábla kapcsolóját azoknál a modelleknél, melyeken van. Ne kapcsolja ki a kompresszort a dugó kihúzásával, hogy elkerülje az újbóli bekapcsolást nyomás alatt levő kompresszorfejjel.
• A kompresszor áthelyezésekor mindig és kizárólag fogantyút használja.
• A működésben lévő kompresszort egy stabil vízszintes tartószerkezetre kell helyezni, hogy biztosítsa a megfelelő olajozást.
• Helyezze a kompresszort a faltól legalább 50 hogy lehetővé tegye a friss levegő optimális keringését, és a megfelelő lehülést.

⚠ AMIT NEM SZABAD TENNI

• Soha ne irányítsa a légsugarat személyek, állatok vagy a saját teste felé (Használjon védőszemüveget, hogy védje a szemét a légsugár által felvert idegen testek ellen).
• Soha ne irányítsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a kompresszor felé.
• Nem használja a berendezést mezítláb vagy vizes kézzel és lábbal.
• Ne húzza a csatlakozó vezetéket a dugó kihúzásához, vagy a kompresszor áthelyezéséhez.
• Ne tegye ki a berendezést az időjárás viszontagságainak (eső, napsütés, köd, hó).
• Ne szállítsa a kompresszort nyomás alatt lévő tartállyal.
• A tartályon ne végezzen hegesztést vagy gépi megmunkálást. Meghibásodás vagy rozsdásodás esetén teljes egészében ki kell cserélni.
• Ne engedélyezze a kompresszor használatát nem képzett személyeknek. Tartsa távol a gyerekeket és az állatokat a munkaterülettől.
• Ez a készülék nem használható csökkentett fizikai, érzéki avagy mentális képességekkel rendelkező személyek által (beleértve a gyerekeket is), valamint a tapasztalat és megfelelő hozzáértés hiányában, hacsak nem egy a biztonságukért felelős személy felügyelete alatt vagy annak útmutatásai alapján használják a készüléket.
• A gyerekeket felügyelet alatt kell tartani, így biztosítva, hogy nem játszanak a készülékkel.
• Ne helyezzen a kompresszorhoz közel és/vagy a kompresszorra gyúlékony tárgyakat vagy nylonból és szövetből készült tárgyakat.
• Ne tisztítsa a gépet gyúlékony folyadékokkal vagy oldószerekkel. Csak nedves rongyot használjon és előtte bizonyosodjon meg arról, hogy a dugót kihúzta a hálózati csatlakozóból.
• A kompresszor használata szigorúan a légsűrítéshez kötődik. Ne használja a gépet semmiféle más gáztípussal.
• A gép által előállított sűrített levegő nem használható gyógyszerészeti, élelmiszeri vagy kórházi téren, illetve csak különleges eljárás után, és nem használható búvár palackok töltésére.
• Ne használja a kompresszort védőberendezések nélkül (szíjvédő), és ne érintse meg a mozgásban levő m-re részeket.

TUDNIVALÓK

• A kompresszor a gyártásának megfelelően a műszaki adatokat tartalmazó technikai adat táblán meghatározott kihagyási aránnyal működik (például S3-50 azt jelenti, hogy a kompresszor 5 percig működik és 5 percig áll) azért, hogy megelőzze a elektromotor túlságos túlhevülését. Abban az esetben, ha ez mégis megtörténne, működésbe lép a hővédelem, mellyel a motor rendelkezik, és hőmérséklet túl magas, automatikusan megszakítja az elektromos áramot a túlságos áramfelvétel miatt.
• Hogy megkönnyítse a gép újbóli beindítását, hogy a megadott műveleteken kívül visszaállítsa a nyomáskapcsolókapcsolóját a kikapcsolt helyzetbe és utána újból a bekapcsolt helyzetbe (2. ábra).
• Néhány egy fázisú típus esetén kézzel kell beavatkozni úgy, hogy megnyomja a motor kapocsszekrényén elhelyezett visszaállítási nyomógombot (19. ábra).
• A háromfázisú típusnál elég kézzel beavatkozni úgy, hogy a nyomáskapcsoló gombját visszaállítja a bekapcsolt helyzetbe, vagy pedig az elektromos kapcsolótábla szekrényében elhelyezett hővédelem kapcsolón kell közbelépni (2b-20. ábra).
• Az egyfázisú típusok rendelkeznek késleltetett zárású levegő leeresztőszeleppel felszerelt nyomáskapcsolóval (vagy pedig egy, a visszacsapószelepre szerelt szeleppel), mely elősegíti a motor beindítását és ezért szabályszerű, hogy néhány percig levegő jön a szelepből, ha a tartály üres.

2. A KÉSZÜLÉK LEÍRÁSA

1. Beszívó-légszűrő
2. Nyomótartály
3. Kerék
4. Beálló görgő (vagy tartó lábak)
5. Gyorskuplung (szabályozott préslég)
6. Manométer (le lehet olvasni a beállított nyomást)
7. Nyomásszabályozó
8. Be-/ki-kapcsoló
9. Szállítófogantyú
10. Biztonsági szelep
11. Leengedő-csavar a kondenzvízhez
12. Manométer (le lehet olvasni a kazánnyomást)
13. Gyorskuplung (szabályozatlan préslég)
14. Olajzáró dugó (vagy olajbetöltő nyílás)
15. Olajleeresztő csavar
16. Kémlelőablak
17. Csavar
18. Anyacsavar
19. Alátét

20. Visszacsapószelepre szeleppel

21. Minden kompresszor rendelkezik biztonsági szeleppel, mely a nyomáskapcsoló rendellenes üzemelése esetén működésbe lép, ezzel garantálja a gép biztonságát. A biztonsági szelep úgy van beállítva, hogy ne alakulhasson ki túlnyomás a levegőtartályokban. A szelep gyári beállítása, és addig nem lép működésbe, amíg a tartály nyomása el nem éri ezt az értéket. Ne módosítsa és ne távolítsa el a biztonsági készüléket! A szelep elállítása súlyos sérüléseket okozhat. Ha a aberendezés javítást vagy karbantartást igényel, kérje hivatalos szervizközpont segítségét.

22. A nyomásmérőn látható piros rovátka nem a beállított kos,nyomást, hanem a tartály maximális üzemi nyomását jelzi.
23. Egy pneumatikus szerszámnak a kompresszorból kibocsátott sűrített levegő csövére való felszerelési művelete alatt feltétlenül szükséges a magából a csőből történő levegőkiáramlás megszakítása.
24. A sürített levegő felhasználása a különféle előírt alkalmazásokhoz (felfúvás, pneumatikus szerszámok, lakkozás, tisztítás csak vízalapú tisztítószerrel stb.) megkívánja az egyes esetekre érvényes előírások ismeretét és betartását.
25. Ellenőrizze, hogy a használni kívánt pneumatikus szerszám és a kompresszorhoz vezető csatlakozócsövek levegőfogyasztása és maximális üzemi nyomása megegyezik-e a nyomásszabályozón beállított nyomás értékével és a kompresszor által kibocsátott levegő mennyiségével.

3. ALKALMAZÁSI TERÜLET

A kompresszor, a préslég által meghajtott szerszámokhoz a préslég létrehozására szolgál.

Kérjük vegye figyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetés-szerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

4. UTASÍTÁS A KÉSZÜLÉK FELÁLLÍTÁSÁHOZ

• Vizsgálja felül a készüléket nem e sérült meg a szállítás-nál. Az esetleges sérüléseket jelentse azonnal annál a szállítási vállalatnál, amelyik a kompresszort szállította.

• Telepítse a kompresszort lehetőleg a fogyasztó közelébe.

• Kerülje el a hosszú légvezetőt és hosszú bevezetést (hosszabbítókat).

• Ügyeljen arra, hogy a beszívott levegő száraz és pormentes legyen.
• Ne telepítse a kompresszort egy nedves vagy helyiségben.
• A kompresszort csak megfelelő termekben (jól szellöztetet, a környzetehőmérséklet +5°C - +40°C) szabad üzemeltetni. A teremben nem szabad pornak, savnak, párának, robbanékony vagy lbbanékony gáznak lennie.
• A kompresszor száraz termekbeni használatra mas. Tiltott a használata az olyan környezetben, ahol fröccsenővízzel dolgoznak.
• A be üzemeltetés előtt le kell ellenőrizni a kompresszor szivattyúban az olajállást.

5. ÖSSZESZERELÉS ÉS ÜZEMBEVÉTEL

Figyelem!

Az üzembevétel előtt okvetlenül komplett kell szerelni a készüléket!

5.1 A kerekek felszerelése (4-5. ábra)

A mellékelt kerekeket a 4-5-es képnek megfelelően kell felszerelni.

5.1.1 A tartó lábak beillesztése (Csak B 25x/10/50 és B 350/10/50-hoz)

Illessze fel a gumi tartó lábakat ahogyan az 6. képen látható.

5.2 A kazánnyomás gyorskapcsolójának felszerelése (lásd. 13)

A szabályozatlan kazánnyomás gyorskapcsolóját (13) a 7. és 8. ábra szerint kell a nyomástartó edényhez (lásd. 2) csavarozni.

5.3 A szállítófogantyú felszerelése (lásd. 9)

A szállítófogantyút (lásd. 9) a 9. - 10. ábra szerint kell a kompresszorhoz csavarozni.

5.4 Hálózati csatlakoztatás

5.4.1 Egyfázisú verzió

A kompresszor egy védőérintkezős dugós hálózati zetékkel van felszerelve. Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alka forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak. Ügyeljen arra, hogy a hállózati feszültség a gépteljesítményi tábla szerinti üzemfeszültségnek megfeleljen. Hosszú vezetékek, valamint hosszabítók, kábeldobok stb. feszültségeséshez vezetnek és meg tudják akadályozni a motor indítását. Alacsony hőmérsékleteknél +5°C nehéz járóság miatt ve-

szélyeztetve van a motor indítása.

5.4.2 Három fázisú verzió

• A fö kábelt egy megfelelő biztosítékkal védett kapcsolótáblához csatlakoztassa.
• Az elektromos kapcsolótáblával ellátott változatoknál ("Tandem" kapcsolótábla vagy csillag-delta indítók) a felszerelést és a bekötéseket (a motorhoz, a nyomás-kapcsolóhoz és ahol van, a mágnesszelepekhez) képzett személyzettel végeztesse el.

- Üzembe helyezés előtt ellenőrizze, hogy a motor a alkal-megfelelő irányba forog-e (lásd a nyíl irányát az ékszíj-burkolaton). Ehhez rövid időre kapcsolja be a kompresszort. Ha a kompresszor motorja nem megfelelő or irányba forog, akkor az erőtér irányát a dugóban levő fázisfordító átállításával (csavarhúzóval kissé nyomja be, majd 180°-kal fordítsa el a fázisfordítót) lehet korrigálni.

- A motor túlterhelésvédő kapcsolóval rendelkezik. A kompresszor túlterhelésénél a védőkapcsoló automatikusan lekapcsol, így védve a kompresszort a túlhe-

ossze vüléstől. Ha a túlterhelésvédő kapcsoló kiold, várjon, amíg a kompresszor lehül.

- A hosszú tápkábel, kábelhosszabbító, kábeldob, stb. feszültségesést okozhat, és megakadályozhatja a motor beindulását.

- Alacsony, +5°C alatti hömérsékleten a motorindulást a nehéz járás akadályozhatja.

5.5 Ki-/bekapcsoló (lásd. 8)

5.5.1 Egyfázisú verzió (2a 2c. ábra)

A piros gomb (lásd. 8) kihúzása által lesz bekpcsolva a kompresszor.

A kompresszor kikapcsolásához meg kell nyomni a piros algombot (lásd. 8).

5.5.2 Három fázisú verzió (2b. ábra)

A zöld gomb (lásd. 8.1) lenyomásával a kompresszor viszszakapcsolható.

A kompresszor kikapcsolásához meg kell nyomni a piros gombot (lásd. 8.2).

5.6 Nyomásbeállítás (2a-2c. ábra)

- A nyomásszabályozóval (lásd. 7) lehet a manométeren (lásd. 6) beállítani a nyomást.

A beállított nyomást a gyorskuplungon (lásd. 5) lehet levenni.

5.7 A nyomáskapcsoló beállítása

A nyomáskapcsoló gyárilag be van állítva.

Bekapcsolási nyomás cca. 8 bar

Kikpacsolási nyomás 10 bar

6. TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem!

Tisztítás és karbanartási munkálatok előtt kihúzni a hálózati csatlakozót.

Figyelem!

Várja meg amig a tömörítő teljesen le Megégetés veszélye!

Figyelem!

A kazánt minden tisztítási és karbantartási munkálat előtt nyomás nélküliere tenni.

6.1 Tisztítás

• Tartsa a védőberendezéseket annyira por és nyeződés mentesen amennyire csak lehet. Dörzsölje a készüléket egy tiszta posztóval le vagy pedig fújja, alacsony nyomás melett présléggel le.
• Ajánljuk, hogy a készüléket direkt minden haszná után megtisztítsa.
• Tisztítsa meg rendszeresen a készüléket egy nedves posztóval és valamennyí kenőszappannal. Ne hasz náljon tisztító vagy oldószereket, mivel ezek meg tudják támadni a készülék műanyag részeit. Ügyeljen arra, hogy ne juthason víz a készülék belsejébe.
• Tisztítás előtt le kell vállasztani a tömlőt és a permetezőszerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.

6.2 Kondenzvíz

A kondenzvízet naponta le kell engedni a leengedőszelep (3. ábra / lásd. 11) (nyomótartály padlóoldala) kinyitása által.

Figyelem!

A nyomótartályból levő kondenzvíz olajüredékeket tartalmaz. A kondenzvízet egy megfelelő gyűjtőhe- lyen a természetnek megfelelően megsemmisíteni.

6.3 Biztonsági szelep (lásd. 10)

A biztonsági szelepet gyárilag a nyomástartó edény maximális megengedett nyomására állították be. A biztonsági szelep átállítása, plombájának eltávolítása tilos.

6.4 Rendszeresen leellenőrizni az olajállást

Állítsa a kompresszort egy síma, egyenes felületre. Az olajállásnak az kémlelőablak (12-as ábra / lásd. 16) MAX és MIN jelzése között kell lennie.

Olajcsere: Ajánlott olaj: SAE 15W/40 vagy egyenértékű.

Az első töltést 100 üzemóra után ki kell cserélni. Azután minden 300 üzemóra után le kell engedni az olajat és újat utánna tölteni.

6.5 Olajcsere

Kapcsolja le a motort és húzza ki a hálózati csatlakozót a dugaszoló aljzatból. Miután leeresztette az esetleg meglevő légnyomást, ki tudja csavarni az olaj-leeresztőcsavart (lásd. 15) a kompresszorszivattyúból. Ahhoz hogy ne folyon ki az olaj ellenőrzés nélkül, tartson egy kis pléhcsatornát alá és fogja fel egy tartályba az olajat. Ha nem folyik ki teljesen az olaj, akkor ajánljuk a kompresszort egy kicsit megdönteni.

A fáradt olajat a megfelelő fáradt olaj gyűjtőhelyen keresztül megsemmisíteni.

zHa lefojt az olaj, akkor tegye ismét be az olajleeresztőcsavart (lásd. 15). Addig új olajat töltni az olajbetöltőnyílasba (lásd. 14), amig az olajállás a kellő állást el nem érte. Ezután helyezze vissza az olajzáró dugót (lásd. 14).

6.6 Az ékszíjfeszesség beállítása (13-15. ábra)

• Húzza ki a hálózati dugót, és szerelje le az ékszíj védőburkolatát.
• Lazítsa meg a négy motorrögzítő csavart.
  lep A motor eltolásával az ékszíj feszességét úgy állítsa be, hogy a leghosszabb szabad területen a szíjat 1-2 cm-re lehessen benyomni.
• Húzza meg a motorrögzítő csavarokat, és szerelje viszsza a szíj védőburkolatát.

6.7 A fej feszítőinek befogása

• Ellenőrizze, hogy minden csavar szorosra van húzva, főleg a hengerfejen levők (16. ábra).
• Az ellenőrzést a kompresszor legelső indítása előtt kell elvégezni, majd ezt követően az első intenzív hasz-

KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉNEK IDEJE

MÜKÖDÉS	AZ ELSŐ 100 MUNKAÓRA UTÁN	100 ÓRÁNKÉNT	300 ÓRÁNKÉNT
Az elszívó szűrő tisztítása és/vagy a szűrőegység cseréje		●
Olajcsere	●		●
A fej feszítőinek befogása Az ellenőrzést a kompresszor első beindítása előtt végezze el
A kondenztartály kiűrítése Időszakosan és a munkafolyamat végén
A szalag feszítettségének ellenőrzése Időszakosan

nálat előtt is, hogy megfelelő értékre álljon vissza 6.9 Tárolás hőtágulás miatt módosult zárónyomaték.

A FEJ FESZÍTŐINEK BEFOGÁSA
	NmMin. nyomaték	NmMax. nyomaték
Fejes csavar M6 9 11
Fejes csavar M8 22 27
Fejes csavar M10 45 55
Fejes csavar M12 76 93
Fejes csavar M14 121 148

6.8 A szívószűrő tisztítása (lásd. 1)

A szívószűrő megakadályozza a por, szennyeződések beszívását. A szűrőt legalább 100 üzemóránként tisztítani kell. Az eltömődött szűrő jelentősen csökkenti a kompres teljesítményét. Oldja a két imbuszcsavart. A szűrő így kivehető a műanyag szűrőház két fele közül. Ütögesse ki, majd alacsony nyomású (kb. 3 báros) sűrített levegővel fúvassa át a szűrőt, végül szerelje vissza a helyére (17-18. ábra).

Figyelem!

Húzza ki a hálózati csatlakozót, szellőztesse ki a készüléket és minden csatlakoztatott préslég szerszámot. Állítsa a kompresszort úgy le, hogy jogosulatlanok ne tudják üzembe venni.

Figyelem!

A kompresszort csak száraz és jogosulatlanok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, csak állva tárolni!

7. MEGSEMMISÍTÉS ÉS ÚJRAHSZNOSÍTÁS

zár szállítási és annak a tartozékai különböző anyagokból állnak, mint például fém és műanyagok. A defekt alkatrészeket vigye a különhulladéki megsemmisítéshez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

8. LEHETSÉGES RENDELLENESSÉGEK ÉS AZ EZZEL KAPCSOLATOS MEGENGEDETT BEAVATKOZÁSOK

Kérje szakképzett villanyszerelő segítségét az elektromos alkatrészeken történő beavatkozásokhoz (kábelek, nyomásszintmérő, elektromos kapcsolótábla...).

RENDELLENESSÉG	OK	BEAVATKOZÁS
Levegőszivárgás a nyomáskapcsoló szelepéből.	A visszacsapószelep kopás, vagy piszkos záróütköző miatt nem működik rendesen.	Csavarja le a visszacsapószelep hatszögű fejét, tisztítsa ki a helyét és a különleges gumibetétet (ha elkopott, cserélje ki). Szerelje össze és gondosan csavarozza vissza (21-22 ábra).
	Lecsapódott folyadék elvezető csap nyitva van.	Zárja el a lecsapódott folyadék elvezető csapot.
	A rilsan cső nincs helyesen a nyomásszintmérőbe illesztve.	Illessze helyesen a rilsan csövet a nyomásszintmérőbe.
Teljesítmény csökkenése, gyakori beindulás. Alacsony nyomásértékek.	Túl nagy levegőfogyasztás.	Csökkenteni a sürített levegő felhasználását.
	Szivárgások a csatlakozásokból, és/ vagy csövekből.	Kicserélni a tömítéseket.
	A légbeszívás szűrő el van tömődve.	Tisztítsa meg/cserélje ki a légbeszívás szűrőt (17-18 ábra).
	Szíj csúszás.	Ellenőrizze a szíjak feszülését (15. ábra).
A motor és/vagy a kompresszor szabálytalanul melegszik.	Elégtelen levegőzés.	Javítani kell a munka környezetét.
	A szellőzőnyilások el vannak dugulva.	Ellenőrizze és esetleg tisztítsa ki a légszűrőt.
	Elégtelen olajozás.	Az olajat töltse utána, vagy cserélje ki.
RENDELLENESSÉG OK BEAVATKOZÁS
A kompresszor egy beindulási kísérlet után leáll, mert közbelép a hővédelem a motor nagy erőfeszítése miatt.	Indulás teli kompresszorfejjel.	Scaricare la testa del compressore agendo sul pulsante del pressostato.
	alacsony hőmérséklet. Javítani kell a környezeti feltételeket.
	elégtelen feszültség.	Ellenőrizze, hogy a hálózati feszültség megfelel a gyári táblán levőnek. Távolítsa el az esetleges hosszabbítókat.
	helytelen, vagy elégtelen olajozás.	Ellenőrizze az olajszintet, az olajat töltse utána, és esetleg cserélje ki.
	Rossz a mágnesszelep. Hívja a Vevőszolgálatot.
A kompresszor menet közben gyakran leáll látszólag ok nélkül.	Hővédelem üzembe lépése a motor túlhevülése miatt.	Ellenőrizze az olajszintet.
		Egyfázisú egy stádiumú változatok:állítsa vissza a nyomáskapcsoló kapcsolóját a kikapcsolt helyzetbe és utána újból a bekapcsolt helyzetbe (paragrafus 5.5.1). Állítsa helyre a hővédelmet (19. ábra), és indítsa be újra (paragrafus 5.5.1). Ha a kellemetlenség nem múlik el, hívja a Vevőszolgálatot.
		Csillag-delta indítóval rendelkező változatok:Működtesse hővédelemnek az elektromos kapcsolótábla szekrényében (20 ábra) elhelyezett kapcsolóját, és indítsa be újra (2b ábra). Ha a kellemetlenség nem múlik el, hívja a Vevőszolgálatot.
		Egyéb változatok:állítsa vissza a nyomáskapcsoló kapcsolóját a kikapcsolt helyzetbe és utána újból a bekapcsolt helyzetbe. Ha a kellemetlenség nem múlik el, hívja a Vevőszolgálatot.
	Elektromos meghibásodás. Hívja a Vevőszolgálatot.
A kompresszor menet közben vibrál, és a motor szabálytalan zúgást ad ki.Ha leáll, nem indul újra, annak ellenére, hogy zúg a motor.	Egyfázisú motorok:hibás kondenzátor.	Cseréltesse ki a kondenzátort.
	Háromfázisú motorok:Hiányzik egy fázis a háromfázisú táplálás rendszerből egy biztosíték valószínű közbelépése miatt.	Ellenőrizze a biztosítékokat az elektromos kapcsolótáblán belül, és esetleg cserélje ki a meghibásodottakat (23. Ábra).
Olaj rendellenes jelenléte a hálózatban.	Túl sok olaj a kompresszorban. Ellenőrizze az olajszintet.
	Alkatrészek elkopása. Hívja a Vevőszolgálatot.
Lecsapódott folyadék szivárgása az elvezető csapból.	Piszok/homok van a vízleeresztő csapban.	Tisztítsa meg a csapot.

Minden egyéb beavatkozást az engedélyezett Vevőszolgálatoknak kell elvégezniük, eredeti alkatrészek igénylésével. Ha a gépen módosításokat végez, az kockáztathatja a biztonságot, és minden képpen érvényteleníti a vonatkozó garanciát.
