BRUKSANVISNING B3501050 STANLEY

Du må oppbevare denne bruksanvisningen slik at du kan slå opp i den ved senere behov

7- GarantertlydstyrkenivåmåltidB(A)

10-Opprinnelseserklæring

11- Produksjonsår/fabrikasjonsår

Demedfølgendehjulskalmonteressomvistpåfig.4-5.

Du må oppbevare denne bruksanvisningen slik at du kan slå opp i den ved senere behov

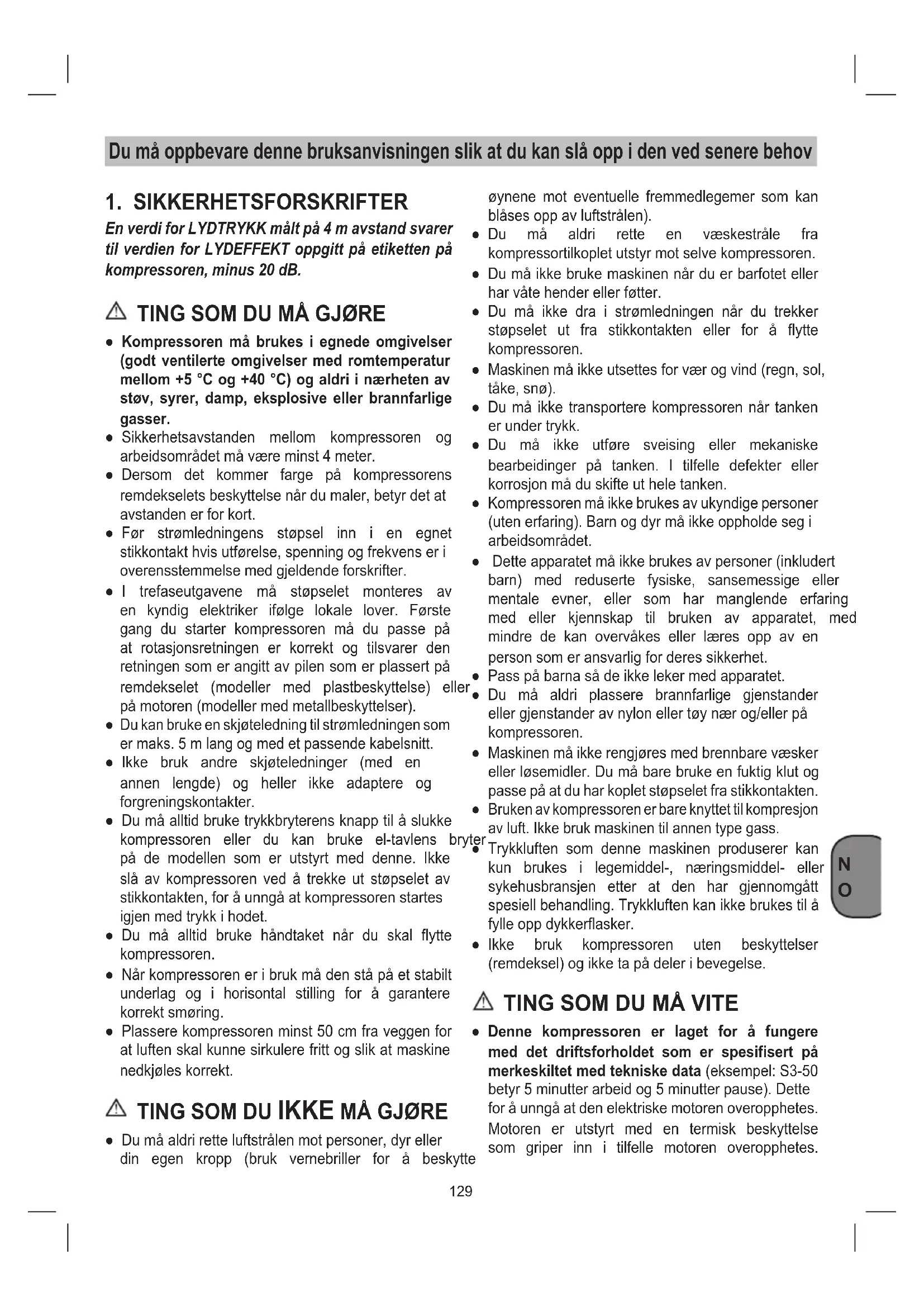

● Kompressoren må brukes i egnede omgivelser (godt ventilerte omgivelser med romtemperatur mellom +5 °C og +40 °C) og aldri i nærheten av støv, syrer, damp, eksplosive eller brannfarlige gasser. ● Sikkerhetsavstanden mellom kompressoren og arbeidsområdet må være minst 4 meter. ● Dersom det kommer farge på kompressorens remdekseletsbeskyttelsenårdumaler,betyrdetat avstanden er for kort. ● Før strømledningens støpsel inn i en egnet stikkontakthvisutførelse,spenningogfrekvenseri overensstemmelse med gjeldende forskrifter. ● I trefaseutgavene må støpselet monteres av en kyndig elektriker ifølge lokale lover. Første gang du starter kompressoren må du passe på at rotasjonsretningen er korrekt og tilsvarer den retningen som er angitt av pilen som er plassert på remdekselet (modeller med plastbeskyttelse) eller påmotoren(modellermedmetallbeskyttelser).

Du kan bruke en skjøteledning til strømledningen som er maks. 5 m lang og med et passende kabelsnitt. ● Ikke bruk andre skjøteledninger (med en annen lengde) og heller ikke adaptere og forgreningskontakter. ● Du må alltid bruke trykkbryterens knapp til å slukke kompressoren eller du kan bruke el-tavlens bryter på de modellen som er utstyrt med denne. Ikke slå av kompressoren ved å trekke ut støpselet av stikkontakten,foråunngåatkompressorenstartes igjen med trykk i hodet. ● Du må alltid bruke håndtaket når du skal flytte kompressoren. ● Når kompressoren er i bruk må den stå på et stabilt underlag og i horisontal stilling for å garantere korrekt smøring. ● Plassere kompressoren minst 50 cm fra veggen for at luften skal kunne sirkulere fritt og slik at maskine nedkjøles korrekt. TING SOM DU IKKE MÅ GJØRE ● Dumåaldriretteluftstrålenmotpersoner,dyreller din egen kropp (bruk vernebriller for å beskytte øynene mot eventuelle fremmedlegemer som kan blåsesoppavluftstrålen). ● Du må aldri rette en væskestråle fra kompressortilkoplet utstyr mot selve kompressoren. ● Du må ikke bruke maskinen når du er barfotet eller har våte hender eller føtter. ● Du må ikke dra i strømledningen når du trekker støpselet ut fra stikkontakten eller for å flytte kompressoren. ● Maskinenmåikkeutsettesforværogvind(regn,sol, tåke,snø). ● Du må ikke transportere kompressoren når tanken er under trykk. ● Du må ikke utføre sveising eller mekaniske bearbeidinger på tanken. I tilfelle defekter eller korrosjon må du skifte ut hele tanken. ● Kompressoren må ikke brukes av ukyndige personer (utenerfaring).Barnogdyrmåikkeoppholdesegi arbeidsområdet. ● Detteapparatetmåikkebrukesavpersoner(inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som har manglende erfaring med eller kjennskap til bruken av apparatet, med mindre de kan overvåkes eller læres opp av en person som er ansvarlig for deres sikkerhet. ● Pass på barna så de ikke leker med apparatet. ● Du må aldri plassere brannfarlige gjenstander ellergjenstanderavnylonellertøynærog/ellerpå kompressoren. ● Maskinen må ikke rengjøres med brennbare væsker eller løsemidler. Du må bare bruke en fuktig klut og passe på at du har koplet støpselet fra stikkontakten.

Bruken av kompressoren er bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass. ● Trykkluften som denne maskinen produserer kan kun brukes i legemiddel-, næringsmiddel- eller sykehusbransjen etter at den har gjennomgått spesiell behandling. Trykkluften kan ikke brukes til å fylle opp dykkerflasker. ● Ikke bruk kompressoren uten beskyttelser (remdeksel)ogikketapådeleribevegelse.

● Denne kompressoren er laget for å fungere med det driftsforholdet som er spesifisert på merkeskiltet med tekniske data (eksempel:S3-50 betyr5minutterarbeidog5minutterpause).Dette for å unngå at den elektriske motoren overopphetes. Motoren er utstyrt med en termisk beskyttelse som griper inn i tilfelle motoren overopphetes.130

6. Trykkmåler(foravlesingavdetforhåndsinnstilte

14. Oljeforseglingsplugg(elleroljefyllingsåpning)

Kompressoren er laget for å levere komprimert luft til verktøy som drives av komprimert luft. Vennligst legg merke til at dette utstyret ikke er laget for bruk i kommersielle, forretningsmessige eller industrielle applikasjoner. Garantien vil bortfalle hvis maskinen brukesikommersielle,forretningsmessige, industrielle eller lignende formål. Maskinen skal kun brukes til de formålene de er bestemt for. All annen bruk er å regne som misbruk. Det erbrukeren/operatørenogikkeprodusentensomer ansvarligforalleeventuellperson-ellermaterialskader av alle slag som vil kunne følge av dette.

● Undersøk maskinen etter tegn på transportskade. Meld straks fra om alle eventuelle skader til selskapet som leverte kompressoren. ● Kompressoren skal settes opp i nærheten av den arbeider med trykkverktøyet. ● Unngå lange luftslanger og lange forsyningslinjer (skjøteledninger). ● Passpåatluftinntaketertørtogfrittforstøv. ● Du må ikke installere kompressoren i fuktige eller våte rom. ● Kompressorenmåkunbrukesiegnederom (med godventilasjonoglufttemperaturpåmellom+5°C og40°C).Detmåikkeværenoestøv,syrer,damp, Denne temperaturovervåkningen bryter automatisk strømtilførselen dersom temperaturen blir for høy, for å unngå for mye strømopptak. ● For å forenkle gjenoppstartingen av maskinen er det også viktig, foruten de angitte inngrepene, å flytte trykkbryterens knapp tilbake til ”av” og så til ”på” (fig. 2). ● I enfase-modellenemådugripeinnmanueltvedå trykke på tilbakestillingsknappen som er plassert på motorens klemskruebrett (fig. 19). ● I trefase-modelleneerdetnokågripeinnmanuelt på trykkbryterens knapp ved å flytte den tilbake til ”på” eller ved å trykke på den termiske bryteren som befinnerseginneiel-tavlensboks(fig. 2b og 20). ● Enfase-modellene er utstyrte med en trykkbryter med en liten ventil med forsinket lukking som slipperluftenut(ellerenventilsombefinnersegpå tilbakeslagsventilen. Dette forenkler startingen av motoren. Når tanken er tom er det derfor vanlig at det slipper ut en luftstrøm fra tanken i noen sekunder. ● Alle kompressorene er utstyrte med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungererdårlig,forågaranteremaskinenssikkerhet. Sikkerhetsventilen skal hindre overtrykk på lufttankene. Denne ventilen er innstilt når maskinen forlater fabrikken og den vil ikke fungere dersom trykket på tanken ikke når dette nivået. Forsøk aldri å justere eller fjerne denne sikkerhetsanordningen. Enhver forandring ved denne ventilen kan påføre alvorlig skade. Dersom denne anordningen har behovforserviceellervedlikehold,takontaktmed et Autorisert Service Senter. ● Den røde streken på manometeret viser til tankens maksimale trykk ved bruk. Den viser ikke til justert trykk. ● Når du tilkobler pneumatisk utstyr til et rør med trykkluft som kommer ut av kompressoren, er det helt nødvendig at du avbryter luftstrømningen ut. ● Bruken av trykkluft til forskjellige bruksområder (oppblåsing,trykkluftdrevetutstyr,maling,rengjøring medvannbasertevaskemidlerosv.)kreveratduhar kjennskap til og overholder lovene angående de forskjellige bruksområdene. ● Kontroller at luftforbruket og det maksimale arbeidstrykket til det pneumatiske utstyret og koplingsslangene (med kompressoren) som brukes, er kompatibelt med trykket stil t inn på trykkregulatoren og med mengden luft som forsynes fra kompressoren.131

eksplosive gasser eller brennbare gasser i rommet. ● Kompressorenerlagetforåblibruktitørrerom.Det er forbudt å bruke kompressoren på steder hvor det utføres arbeid med vannsprut. ● Oljenivåetikompressorpumpenmåkontrolleresfør du setter utstyret i gang.

5. MONTERING OG OPPSTART

Advarsel! Du må montere utstyret helt før du bruker det for første gang.

Montering av hjulene (figurene 4-5) Fest de medfølgende hjulene slik som vist i figurene 4 og 5.

5.2 Montering av hurtigkoblingen

Montering av transporthåndtaket (ref. 9) Skrutransporthåndtaket(ref.9)tilkompressorensom vist i figurene 9 og 10.

5.4.1 Enkeltfaseversjon

Kompressoren er utstyrt med en hovedkabel med et støtsikkert støpsel. Før strømledningens støpsel inn i en egnet stikkontakt hvis utførelse, spenning og frekvens er i overensstemmelse med gjeldende forskrifter. Før du bruker maskinen må du kontrollere at spenningen er i overensstemmelse med spesifikasjonene på merkeplaten. Lange forsyningsledninger, skjøteledninger, kabler etc. kan forårsake et fall i spenningen og forhindre at motoren starter. I tilfelle av temperaturer under 5 kan motorstart være vanskelig på grunn av stivhet.

5.4.2 Trefaseversjon

Støpselet har en faseomformer. Før du setter i gang ustyret må du kontrollere at motoren roterer i riktig retning(seretningspilenpåkileremdekselet)vedåslå på kompressoren for kort tid. Hvis kompressormotoren rotererifeil retning, må dukorrigere roteringsfeltet vedåsnufasekonverterpluggen(brukenskrutrekker til å fjerne litt av trykket i faseomformeren og snu den 180°). ● Motorenerutstyrtmedenoverlastbryter.Hvisdeten overbelastningskulleforekommepåkompressoren, vil overlastbryteren automatisk slå av utstyret for å beskytte kompressoren mot overoppheting. Hvis overlastbryteren utløses må du vente til kompressoren kjøles ned. ● Lange forsyningskabler, skjøteledninger, etc. forårsaker et fall i spenningen og kan hindre at motoren starter opp. ● Ved temperaturer under 5 kan motorstart være vanskelig på grunn av stivhet.

Foråslåpåkompressoren,trekkutdenrødebryteren (ref.8) Foråslåavkompressoren,trykkneddenrødebryteren (ref.8)igjen.

5.5.2 Trefaseversjon (Fig. 2b)

For å slå på kompressoren, trykk på den grønne bryteren(ref.8.1) Foråslåavkompressoren,trykkpådenrødebryteren (ref.8.1)engangtil.

5.6 Justere trykket (fig. 2a-2c)

● Dukanjusteretrykketpåtrykkmåleren(ref.6)ved hjelpavtrykkregulatoren(ref.7). ● Detinnstiltetrykket kan hentesfra hurtigkoblingen (ref.5).

5.7 Stille inn trykkbryteren

Trykkbryteren er stilt inn av fabrikken Anteningstrykk: 8 bar Avslutningstrykk: 10 bar

6. RENGJØRING OG VEDLIKEHOLD

Advarsel! Trekk ut støpselet før du foretar noe som helst vedlikeholds eller rengjøringsarbeid på maskinen. Advarsel! Vent til kompressoren er fullstendig kjølt ned. Fare for forbrenning!132

Advarsel! Tøm alltid ut trykket i beholderen før du utfører noen rengjørings eller vedlikeholdsoppgaver.

● Holdaltsikkerhetsutstyrfrittforskittogstøvsåfremt det er mulig. Tørk av utstyret med en ren klut eller blås på det med komprimert luft under lavt trykk. ● Vianbefaleratdugjørrentutstyretrettetterbruk. ● Rengjør utstyret regelmessig med en fuktig klut og en mild såpe. Ikke bruk rengjøringsmidler eller løsemidler, Da disse kan være aggressive mot plastdelene på utstyret. Pass på at det ikke kommer noe vann inn på innsiden av apparatet. ● Du må koble fra slangen og alt eventuelt sprayverktøy fra kompressoren før rengjøring. Ikke rengjør kompressoren med vann, løsemidler eller liknende.

Kondensvannet må tømmes daglig ved å åpne dreneringsventilen (Fig. 3 / ref. 11) (på gulvet i trykkbeholderen). Advarsel! Kondensvannet fra trykkbeholderen inneholder spillolje. Kast kondensvannet på en miljøvennlig måte på riktig oppsamlingssted.

6.3 Sikkerhetsventil (ref. 10)

Sikkerhetsventilen er stilt inn for det høyeste tillatte trykket for trykkbeholderen. Det er forbudt å justere sikkerhetsventilen eller fjerne seglet.

6.4 Kontroller oljenivået jevnlig

Plasser kompressoren på en jevn og rett overflate. Oljenivået må være mellom de to merkene MAX og MINpåoljenivåvinduet(Fig.12/ref.16). Skifte av olje: anbefalt hydraulisk olje: SAE 15W/40 eller en alternativ olje av samme kvalitet. Den skal fylles opp første gang etter 100 timers drift. Deretter skal oljen tømmes og fylles opp igjen etter hver 300 driftstime.

Slå av motoren og trekk støpslet ut av kontakten. Etter at du har tømt ut eventuelt trykk kan du løsne oljedreneringsskruen(ref.15)frakompressorpumpen. For å hindre oljen i å tømmes ut på ukontrollert måte kan du holde en liten metallrenne under åpningen og samleoppoljenietkar.Hvisikkeoljentømmeshelt, anbefaler vi at du stiller kompressoren litt på skrå. Kvitt deg med oljen på et godkjent innsamlingssted for gammel olje. Nåroljenertømtut,setterduoljeskruenpåplassigjen (ref.15)Fyllnyoljegjennomoljefyllingsåpningen(ref. 14)tildenkommeropptilpåkrevdnivå.Settderetter oljeforseglingspluggenpåplassigjen(ref.14).

Stramming av kileremmen (fig.13-15) ● Trekk ut støpselet og fjern sikkerhetsinnretningen for kileremmen. ● Løsne de fire motorfesteskruene. ● Skift motoren til kileremmen er strammet til et punkt derdetfremdeleskantrykkesnedmedomrent1-2 cm på den lengste frie posisjonen ● Stramme motorfesteskruene igjen og sett på plass sikkerhetsinnretningen for kileremmen igjen.

Stramming av holder for munnstykket Kontrollere før første oppstart av kompressoren at alle skrueneertilstrammet(spesieltdesombefinnerseg pågruppenshode)(fig.16). Kontrollen må utføres før første oppstart av kompressoren og deretter første gang kompressoren brukes intensivt for å gjenopprette den riktige verdien på strammemomentet for lukning som forandres som VEDLIKEHOLDSINTERVALLER FUNKSJON

TIMER ETTER 100 TIMER HVER 300 TIMER Rengjøring av aspirasjonsfilter og/ eller utskifting av filterelementet

Stramming av holder for munnstykket Kontrollere før første oppstart av kompressoren at alle skruene er tilstrammet(spesieltdesombefinnersegpågruppenshode) Tømming av kondens i magasinet Regelmessig og ved endt arbeidsøkt Kontrollere spenning viftereimer Regelmessig133

følge av termiske utvidelser.

Rengjøring av luftinntaksfilteret (ref. 1) Luftinntaksfilteret hindrer at skitt og støv trekkes inn. Det er viktig å rengjøre dette filteret minst etter hver 100. driftstime. Et tett inntaksfilter vil svekke kompressorens ytelse drastisk. Løsne de to umbracoskruene. Du kan deretter fjerne filteret fra de to halvdelene av plastholderen,dunkepådetforåfjernesmuss,blåse pådetmedkomprimertluftpålavttrykk(omtrent3bar) ogsettedetpåplassigjen(figurene17-18).

Advarsel! Trekk støpselet ut av stikkontakten og luft utstyret og alt pneumatisk verktøy. Slå av kompressoren og pass på at den er sikret på en slik måte at den ikke vil kunne settes i gang igjen av en uautorisert person. Advarsel! Lagre kompressoren på et tørt sted som er utilgjengelig for uautoriserte personer. Kompressoren må alltid lagres stående, ikke liggende!

Enheten og tilbehøret er laget av forskjellige slags materialer,sliksommetallogplast.Defektedelermå kastes som spesialavfall. Spør forhandleren din eller lokale myndigheter.

8. MULIGE FEIL OG TILHØRENDE TILLATTE INNGREP

Enkyndigelektrikermåkontaktesforalleinngrepsomskalutførespåelektriskekomponenter(kabler,motor, trykkmåler,el-tavle…).

Luftlekkasje fra trykkmålerens ventil. Avstengningsventilen fungerer ikke korrekt pga. slitasje eller skitt. Skru løs avstengningsventilens sekskantehode og rengjør setet og den spesiellegummiskiven(skiftdenutihvis denerslitt).Monterepånyttigjenog skrunøyetil(g. 21-22). Kran for tømming av kondens åpen. Skru igjen kranen for tømming av kondens. Rilsan-tubeikkekorrektpåsatt trykkmåleren. Settrilsan-tubenkorrektpåinnei trykkmåleren. Minsketytelse,hyppige igangsettinger. Lave trykkverdier. For stort forbruk. Redusere etterspørselen av trykkluft. Lekkasjerfrakoblingerog/ellerrør. Sett på nye pakninger. Innsugingslteretertilstoppet. Rengjørellerskiftutinnsugingslteret (g. 17-18). Remmen forskyver seg. Kontrollere remmenes strekk (g. 15). Motorenog/ellerkompressoren varmer uregelmessig. Utilstrekkelig lufting. Forbedre luftingen. Tilstoppning av luftpassasjene. Sjekkogrengjøreeventueltluftlteret. Utilstrekkelig smøring. Fyll på eller skift ut oljen134

Etter et forsøk på å starte kompressoren stopper den på grunn av at den termiske bryteren slår seg inn. Dette skjer fordi motoren sliter. Igangsetting med fullt kompressorhode. Tømme hodet på kompressoren ved hjelp av bryteren på pressostaten. Lav temperatur. Øke romtemperaturen. Utilstrekkelig spenning. Kontrollere at nettspenningen tilsvarer spenningen på merkeskiltet. Fjern eventuelle skjøteledninger. Feil eller utilstrekkelig smøring. Kontrollereoljenivået,fyllpåogskift eventuelt oljen. Elektroventil fungerer ikke. Ring teknisk assistanse. Ungerbrukstopperkompressoren, uten synbare årsaker. Den termiske beskyttelsen har grepet inn pga. overoppheting av motoren. Sjekk oljenivået. Enfase-modeller – monostadium. Trykk på trykkmålerens knapp for å settedeniAV-stillingogderetterpåPÅ (avsnitt 5.5.1) Nullstilldentermiskebeskyttelsen(g. 19)ogslåkompressorenpåpånytt (avsnitt 5.5.1) Hvisfeilenfortsetteråoppstå,kontakt teknisk assistanse. Modeller med stjernetrekantstartere: Trykk på den termiske bryterens knapp (denbennersegiel-tavlenskasse) (g. 20)ogsettkompressorenigang igjenpånytt(g. 2b). Hvisfeilenfortsetteråoppstå,kontakt teknisk assistanse. Andre modeller: Trykk på trykkmålerens knapp for å settedeniAV-stillingogderetterpå PÅ. Hvisfeilenfortsetteråoppstå,kontakt teknisk assistanse. Elektrisk feil. Kontakt teknisk assistanse. Nårdeneribruk,vibrere kompressoren og den utstøter en uregelmessig summing. Hvis den stansersettesdenikkeigangigjen, selv om det høres summing fra motoren. Enfase-motorer: Defekt på kondensatoren. Skifte ut kondensatoren. Trefase-motorer: Detmanglerenfaseitrefase- systemet for strømtilførsel – antagelig er en sikring gått. Sjekksikringeneinneiel-tavleneller el-boksenogskifteventueltutsikringer somergått(g. 23). Detnnesoljeinettetsomikkeskal være der. For mye olje inne i gruppen. Sjekk oljenivået. Slitasje av segmenter. Kontakt teknisk assistanse. Kondenslekkasje fra kranen for tømming av kondens. Skitt/sandinneikranen. Sørg for å rengjøre kranen. Ethvert annet inngrep må kun utføres av godkjente serviesentra, og man må be om originale reservedeler. Å tukle på maskinen kan nedsette sikkerheten og ugyldiggjør i alle tilfeller garantien som dekker maskinen.135
