BRUKSANVISNING B3501050 STANLEY

Instruktionsmanual (Översättning av originalinstruktionerna)

Alla identifieringsdata, tillverkare, modell, kod och serienummer, återges i CE-märkningen, som sitter på sista sidan i manualen.

Följande försäkran bifogas kompressorn i originalkopia.

Förvara denna bruksanvisning för framtida konsultation

TEKNISKA DATA: Se etiketten applicerad på sista sidan i denna manual

1- Tillverkarensdata

4- Luftflödemätti(l/min)och(cfm)

5- Luftfrånkompressornmätti(l/min)och(cfm)

UppmättljudeffektnivåidB(A)

8- Elektriskadata:matningsspänning(V),frekvens(Hz),

strömförbrukning(A),effekti(kW)och(HP)

14. Olieprop(elleroliepåfyldningsåbning)

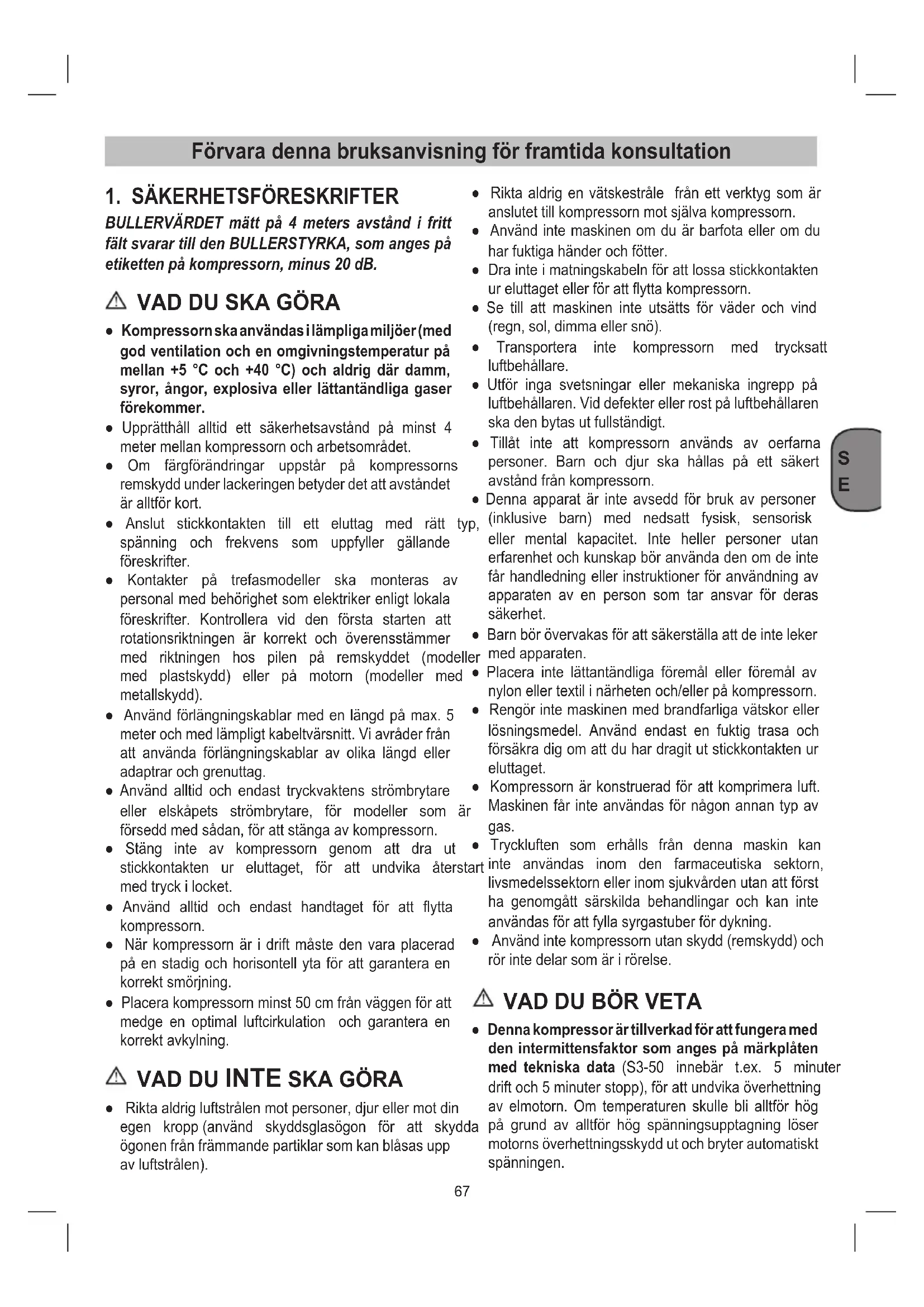

BULLERVÄRDET mätt på 4 meters avstånd i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB.

● Kompressorn ska användas i lämpliga miljöer (med god ventilation och en omgivningstemperatur på mellan +5 °C och +40 °C) och aldrig där damm, syror, ångor, explosiva eller lättantändliga gaser förekommer. ● Upprätthåll alltid ett säkerhetsavstånd på minst 4 meter mellan kompressorn och arbetsområdet. ● Om färgförändringar uppstår på kompressorns remskydd under lackeringen betyder det att avståndet är alltför kort. ● Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. ● Kontakter på trefasmodeller ska monteras av personal med behörighet som elektriker enligt lokala föreskrifter. Kontrollera vid den första starten att rotationsriktningen är korrekt och överensstämmer med riktningen hos pilen på remskyddet (modeller med plastskydd) eller på motorn (modeller med metallskydd). ● Använd förlängningskablar med en längd på max. 5 meter och med lämpligt kabeltvärsnitt. Vi avråder från att använda förlängningskablar av olika längd eller adaptrar och grenuttag. ● Använd alltid och endast tryckvaktens strömbrytare eller elskåpets strömbrytare, för modeller som är förseddmedsådan,förattstängaavkompressorn. ● Stäng inte av kompressorn genom att dra ut stickkontakten ur eluttaget, för att undvika återstart med tryck i locket. ● Använd alltid och endast handtaget för att flytta kompressorn. ● När kompressorn är i drift måste den vara placerad på en stadig och horisontell yta för att garantera en korrekt smörjning. ● Placera kompressorn minst 50 cm från väggen för att medge en optimal luftcirkulation och garantera en korrekt avkylning.

VAD DU INTE SKA GÖRA

● Riktaaldrigluftstrålenmotpersoner,djurellermotdin egen kropp(använd skyddsglasögon för att skydda ögonen från främmande partiklar som kan blåsas upp avluftstrålen). ● Rikta aldrig en vätskestråle från ett verktyg som är anslutet till kompressorn mot själva kompressorn. ● Använd inte maskinen om du är barfota eller om du har fuktiga händer och fötter. ● Dra inte i matningskabeln för att lossa stickkontakten ur eluttaget eller för att flytta kompressorn. ● Se till att maskinen inte utsätts för väder och vind (regn,sol,dimmaellersnö). ● Transportera inte kompressorn med trycksatt luftbehållare. ● Utför inga svetsningar eller mekaniska ingrepp på luftbehållaren. Vid defekter eller rost på luftbehållaren ska den bytas ut fullständigt. ● Tillåt inte att kompressorn används av oerfarna personer. Barn och djur ska hållas på ett säkert avstånd från kompressorn. ● Denna apparat är inte avsedd för bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet. Inte heller personer utan erfarenhet och kunskap bör använda den om de inte får handledning eller instruktioner för användning av apparaten av en person som tar ansvar för deras säkerhet. ● Barn bör övervakas för att säkerställa att de inte leker med apparaten. ● Placera inte lättantändliga föremål eller föremål av nylonellertextilinärhetenoch/ellerpåkompressorn. ● Rengör inte maskinen med brandfarliga vätskor eller lösningsmedel. Använd endast en fuktig trasa och försäkra dig om att du har dragit ut stickkontakten ur eluttaget. ● Kompressorn är konstruerad för att komprimera luft. Maskinen får inte användas för någon annan typ av gas. ● Tryckluften som erhålls från denna maskin kan inte användas inom den farmaceutiska sektorn, livsmedelssektorn eller inom sjukvården utan att först ha genomgått särskilda behandlingar och kan inte användas för att fylla syrgastuber för dykning. ● Användintekompressornutanskydd(remskydd)och rör inte delar som är i rörelse.

● Denna kompressor är tillverkad för att fungera med den intermittensfaktor som anges på märkplåten med tekniska data (S3-50 innebär t.ex. 5 minuter driftoch5minuterstopp),förattundvikaöverhettning av elmotorn. Om temperaturen skulle bli alltför hög på grund av alltför hög spänningsupptagning löser motorns överhettningsskydd ut och bryter automatiskt spänningen. Förvara denna bruksanvisning för framtida konsultation68

4. Svängbarthjul(ellerstödben)

5. Snabbkoppling(regleradtryckluft)

6. Manometer(inställttryckkanläsasav)

7. Tryckreduceringsventil

11. Avtappningsplugg för kondensvatten

12. anometer(tryckkärletstryckkanläsasav)

13. Snabbkoppling(oregleradtryckluft)

14. Oljeplugg(elleroljepåfyllningsöppning)

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

● Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn. ● Uppställningenavkompressornbörvarainärheten av förbrukaren. ● Undvik lång luftledning oh långa till-ledningar (förlängningar). ● Setillattinsugningsluftenärtorrochdammfri. ● Ställ inte upp kompressorn i ett fuktigt eller vått utrymme. ● Kompressornfårendastanvändasilämpligautrymmen ● För att underlätta återstarten av maskinen är det viktigt att, förutom att utföra de anvisade momenten, trycka på tryckvaktens knapp så att den först är i avstängt läge och sedan åter i tillslaget läge (fig. 2). ● På modeller av enfastyp måste du trycka på knappen för återställning som sitter på motorns kopplingsdosa (fig. 19). ● På modeller av trefastyp räcker det med att trycka på tryckvaktens knapp så att den är i tillslaget läge eller trycka på knappen på överhettningsskyddet inuti dosan i elskåpet(fig. 2b och 20). ● Modellerna av enfastyp är försedda med en tryckvakt med luftningsventil med fördröjd slutning (eller en ventil som sitter på backventilen) som förenklar starten av motorn och det är därför normalt att luft blåser ut ur vakuumbehållaren under några sekunder. ● Alla kompressorer är försedda med en säkerhetsventil som ingriper vid oregelbunden funktion hos tryckvakten för att garantera maskinens säkerhet. Säkerhetsventilen är inställd för att undvika övertryck i lufttankarna. Denna ventil har ställts in på fabriken och fungerar inte om inte trycket i tanken uppnår detta tryck. Försök inte justera eller eliminera denna säkerhetsanordning. Eventuella ändringar som görs på denna ventil kan orsaka allvarliga skador. Om denna anordning kräver service eller underhåll kontakta ett auktoriserat servicecentrum. ● Det röda strecket på manometern indikerar maximalt driftstryck för tanken. Det gäller inte det inställda trycket. ● Vid anslutning av ett tryckluftsverktyg till ett tryckluftsrör från kompressorn är det absolut nödvändigt att avbryta luftflödet från tryckluftsröret. ● Vid användning av tryckluft för olika användningsområden (luftpumpning, tryckluftsverktyg, lackering, rengöring med vattenbaserade rengöringsmedel o.s.v.) måste användaren respektera och ha goda kunskaper om gällande säkerhetsföreskrifter för varje användningsområde. ● Kontrollera att luftförbruk och max driftstryck för verktygetochföranslutningsrören(medkompressorn) stämmer med inställningen på tryckregulatorn och med kompressorns prestationer.69

(tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga,ellerexplosivaellerbrännbaragaser. ● Kompressorn är lämplig för användning i torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används. ● Innan kompressorn tas i drift måste oljenivån i kompressorpumpen kontrolleras.

5. MONTERING OCH DRIFTSTART

Obs! Se till att maskinen har monterats komplett innan du tar den i drift!

5.1 Montera hjulen (bild 4-5)

Bifogade hjul måste monteras enligt beskrivningen i bild 4-5.

5.1.1 Montera stödet (endast för B

25x/10/50, B 350/10/50 och B 480/10/50) Det bifogade gummistödet måste monteras enligt beskrivningen i bild 6.

5.2 Montera snabbkoppling för

tryckkärlets tryck (ref. 13) Skruva fast snabbkopplingen för det oreglerade trycket från tryckkärlet (ref. 13) på tryckkärlet (ref. 2) enligt beskrivningen i bild 7 och 8.

5.3 Montera transporthandtaget (9)

Skruvafasttransporthandtaget(ref.9)påkompressorn enligt beskrivningen i bild 9 till 10.

Kompressorn är utrustad med en nätkabel med jordad kontakt. Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. Innan du använder maskinen, kontrollera att nätspänningen stämmer överens med uppgifterna som anges på maskinens märkskylt. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vidlågatemperaturerunder+5°Cfinnsdetriskföratt motorn inte kan starta upp pga. trög gång.

● Strömförsörjningskabeln ska anslutas till en panel som skyddas med lämpliga säkringar. ● För modeller försedda med elskåp (styrenheter ”Tandem” eller kontaktorer stjärna/triangel) ska installationen och anslutningarna (till motorn, tryckvakten och eventuell magnetventil) göras av kvalificerad personal. ● Kontrollera innan kompressorn tas i drift att motorn kör på rätt håll (se pilen för rotationsriktning på kilremsskyddet). Slå på kompressorn kort för att kontrollera. Om motorn o kompressorn roterar på felhåll,måstevridfältetkorrigerasmedfasvändaren i stickkontakten (använd en skruvmejsel, tryck in fasvändarenenaningochvridruntmed180°). ● Motorn är utrustad med en överlastbrytare. Om kompressorn överbelastas kopplas överlastbrytaren ifrån automatiskt för att skydda kompressorn mot överhettning. Om överlastbrytaren har löst ut måste du vänta till kompressorn har svalnat. ● Långatilledningarsamtförlängningar,kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. ● Vidlågatemperaturerunder+5°Cfinnsdetriskföratt motorn inte kan starta upp pga. trög gång.

Slå på kompressorn genom att dra ut den röda knoppen (ref.8). Tryck ned den röda knoppen (ref. 8) för att slå ifrån kompressorn.

5.5.2 Trefasversion (bild 2b)

Slå på kompressorn genom att trycka in den gröna knoppen(ref.8.1). Tryckned den rödaknoppen (ref. 8.2)föratt slå ifrån kompressorn.

5.6 Ställa in trycket (bild 2a-2c)

● Trycket kan ställas in med tryckreduceringsventilen (ref.7)ochläsasavpåmanometern(ref.6). ● Det inställda trycket kan släppas ut vid snabbkopplingen(ref.5).

5.7 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken. Inkopplingstryck 8 bar Urkopplingstryck 10 bar

6. RENGÖRING OCH UNDERHÅLL

Obs! Dra alltid ut stickkontakten före alla rengöringsoch underhållsarbeten. Obs! Vänta tills kompressorn har svalnat helt! Risk för brännskador!70

Obs! Töm kärlet på tryck inför rengöring och underhåll.

● Hållskyddsanordningarnaisådamm-ochsmutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. ● Virekommenderarattdurengörmaskineneftervarje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig dukochenaningsåpa.Användingarengörings-eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. ● Slangenochsprutverktygenmåstekopplaslossfrån kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

Öppna avtappningspluggen (bild 3 / referens 11) (tryckbehållarens botten) varje dag för att tappa av kondensvatten. Obs! Kondensvattnet i tryckbehållaren innehåller oljerester. Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

6.3 Säkerhetsventil (ref. 10)

Säkerhetsventilen har ställts in på tryckkärlets högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning eller att ta bort plomberingen.

Kontrollera oljenivån regelbundet Ställ kompressorn på en jämn yta. Oljenivån måste befinnasigmellanMAXochMINpåoljeståndsrör(bild 12/referens16). Oljebyte: Rekommenderad olja: SAE 15W/40 eller likvärdig. Första oljepåfyllningen ska bytas ut efter 100 drifttimmar. Därefter ska oljan tappas av och bytas ut var 300:e drifttimme.

Slå ifrån motorn och dra ut stickkontakten ur vägguttaget. Efter att du har släppt ut ev. befintligt lufttryck, kan du skruva ut oljeavtappningspluggen (ref. 15) ur kompressor pumpen. För att undvika att oljan rinner ut okontrollerat, håll en liten plåtränna under öppningen och ta upp oljan i en behållare. Om oljan inte rinner ut komplett rekommenderar vi att du lutar på kompressorn en aning. Lämna in spilloljan till ett godkänt insamlingsställe för spillolja. När all olja har runnit ut måste du skruva in oljeavtappningspluggen(ref.15)pånytt.Fyllpånyolja i påfyllningsöppningen (ref. 14) tills oljenivån har nått börnivån.Sättsedaninoljepluggen(ref.14)pånytt.

6.6 Spänna åt kilremmen (bild 13-15)

Dra ut stickkontakten och demonterakilremsskyddet. ● Lossa på de fyra motorfästskruvarna. ● Förskjut motorn tills kilremmen är så pass spänd att den längsta fri sträckan kan tryckas ned ca 12 cm. ● Dra åt motorfästskruvarna igen och montera tillbaka kilremsskyddet.

6.7 Tilldragning topplocksbultar

Kontrollera att alla skruvar är åtdragna (i synnerhet skruvarnapåenhetenslock)(fig.16)innankompressorn startas för första gången. Kontrollen ska göras innan kompressorn startas första gången och därefter när den för första gången ska användas intensivt, för att återställa det rätta stängningsmomentet som ändrats på grund av UNDERHÅLLSINTERVALL FUNKTION EFTER DE FÖRSTA 100 DRIFTTIMMARNA VAR 100:E DRIFTTIMME VAR 300:E DRIFTTIMME Rengöring insugsfilter och/eller filterskifte

Tilldragning topplocksbultar Kontrolleraattallaskruvaräråtdragna(isynnerhetskruvarnapå enhetenslock)innankompressornstartasförförstagången. Avtappning kondens i tanken Regelbundet och vid arbete slut Kontroll av remspänning Regelbundet71

Insugningsfiltret förhindrar att damm och smuts sugs in. Detta filter måste rengöras minst var 100:e drifttimme. Om insugningsfiltret är tilltäppt avtar kompressorns prestanda markant. Lossa på de båda insexskruvarna. Därefter kan du ta ut filtret ur de båda kåphalvorna av plast.Slåurfiltret,blåsrentmedsvagtryckluft(ca3bar) ochsättsedanindetpånytt(bild17-18).

Obs! Dra ut stickkontakten, avlufta maskinen och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer. Obs! Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

7. SKROTNING OCH ÅTERVINNING

Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

Läckage av luft från tryckvaktens ventil. Backventilen fungerar inte korrekt på grund av slitage eller smuts på anliggningsytan. Skruva lossa backventilens sexkantiga huvud och rengör sätet ochspecialgummiskivan(bytutom denärutsliten).Återmonteraochdra åtförsiktigt(g. 21-22). Kranen för tömning av kondensvätska är öppen. Stäng kranen för tömning av kondensvätska. Rilsan-röretärintekorrektinkopplat på tryckvakten. Kopplainrilsan-röretkorrektinuti tryckvakten. Minskadkapacitet,tätastarter. Låga tryckvärden. Hög förbrukning. Minska tryckluftuttag. Läckagefrånkopplingaroch/eller rör. Byt packningar. Igensättningavinsugslter. Rengör/bytinsugslter(g. 17-18). Remmen slirar. Kontrollera remspänningen (g. 15). Motornoch/ellerkompressorn värms upp oregelbundet. Otillräcklig ventilation. Förbättra ventilationen i omgivningen. Igensättning av luftpassager. Kontrollera och rengör eventuellt luftltret. Bristfällig smörjning. Fyll på eller byt olja. Efter ett startförsök stannar kompressorn p.g.a. att överhettningsskyddet löser ut till följd av stor påfrestning på motorn. Start med kompressorns lock trycksatt. Töm kompressortoppen med tryck på tryckregulatorknappen. Låg temperatur. Förbättra omgivningsförhållandena.72

Efter ett startförsök stannar kompressorn p.g.a. att överhettningsskyddet löser ut till följd av stor påfrestning på motorn. Otillräcklig spänning. Kontrollera att nätspänningen överensstämmer med den spänning som anges på märkplåten. Undvik att använda förlängningskablar. Felaktig eller otillräcklig smörjning. Kontrolleraoljenivån,fyllpåochbyt eventuellt olja. Defekt magnetventil. Kontakta serviceverkstaden. Kompressorn stannar under drift utan anledning. Motorns överhettningsskydd har löst ut. Kontrollera oljenivån. Modeller i enstegs-och enfasutförande: Tryck på tryckvaktens knapp så att den först är i avstängt läge och sedan åter i tillslaget läge (paragraf 5.5.1). Återställöverhettningsskyddet(g. 19)och återstarta(paragraf 5.5.1). Omfeletkvarstår,kontakta serviceverkstaden. Modeller med kontaktor stjärna/triangel: Tryck på knappen på överhettningsskyddet somsitterinutielskåpetsbox(g. 20)och återstarta(g. 2b). Omfeletkvarstår,kontakta serviceverkstaden. Andra modeller: Tryck på tryckvaktens knapp så att den först är i avstängt läge och sedan åter i tillslaget läge. Omfeletkvarstår,kontakta serviceverkstaden. Elektriskt fel. Kontakta serviceverkstaden. Kompressorn vibrerar när den är i drift och från motorn hörs ett oregelbundet surrande ljud. Om motorn stannar återstartar den inte även om motorn surrar. Motorer av enfastyp: Defekt kondensator. Låt byta ut kondensatorn. Motorer av tvåfastyp: Det saknas en fas i trefassystemetförmatning, troligtvis p.g.a. att en säkring har löst ut. Kontrollera säkringarna i elskåpet eller i eldosan och byt eventuellt ut de skadade säkringarna(g. 23). Onormal oljemängd i systemet Alltför stor mängd olja inuti enheten. Kontrollera oljenivån. Utslitna segment. Kontakta serviceverkstaden. Läckage av kondensvätska från tömningskranen. Detförekommersmuts/sand i kranen. Rengör kranen. Alla övriga typer av ingrepp måste göras vid auktoriserade serviceverkstäder och med användning av originalreservdelar. Mixtring med maskinen kan äventyra maskinens säkerhet och medför att garantin upphör att gälla.73
