Produkta veids	Gaisa kompresors
Zīmols	STANLEY
Modelis	B3501050
Tvertnes tilpums	50 litri
Maksimālais spiediens	10 bar (145 PSI)
Ieslēgšanās spiediens	8 bar
Izslēgšanās spiediens	10 bar
Motora tips	Vienfāzes 230 V
Frekvence	50 Hz
Svars	35 kg
Eļļas tips	SAE 15W/40
Riteņu skaits	2
Transporta rokturis	Jā
Drošības vārsts	Jā, noregulēts rūpnīcā
Gaisa filtrs	Jā, tīrīšana ik pēc 100 stundām
Kondensāta iztukšošana	Ikdienas
Termiskā aizsardzība	Jā
Ieslēgšanas/izslēgšanas slēdzis	Jā
Pielietojums	Piepūšana, krāsošana, pneimatiskie instrumenti, mazgāšana
Atbilstība	CE

Bieži uzdotie jautājumi - B3501050 STANLEY

Kā iztukšot kondensēto ūdeni ?

Katru dienu atveriet iztukšošanas krānu (atsauce 11), kas atrodas tvertnes apakšā. Kondensētais ūdens satur eļļas atlikumus, iznīciniet to piemērotā savākšanas punktā.

Kādu eļļu izmantot kompresoram ?

Izmantojiet SAE 15W/40 vai līdzvērtīgu eļļu. Pārbaudiet līmeni starp skata stikla atzīmēm MAX un MIN.

Kā tīrīt gaisa filtru ?

Atskrūvējiet abas korpusa skrūves, izņemiet filtra elementu, izkratiet to, pēc tam izpūtiet ar zema spiediena saspiestu gaisu (apm. 3 bāri). Ievietojiet atpakaļ.

Ko darīt, ja kompresors neieslēdzas ?

Pārbaudiet elektroapgādi, spriegumu un vai termiskā aizsardzība nav nostrādājusi. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Kā noregulēt izejas spiedienu ?

Izmantojiet spiediena regulatoru (atsauce 7), lai pielāgotu spiedienu, kas rādīts manometrā (atsauce 6). Noregulētais spiediens ir pieejams ātrās pieslēgšanas savienojumā (atsauce 5).

Kāpēc kompresors apstājas darbības laikā ?

Tas var būt motora pārkaršanas dēļ: termiskā aizsardzība pārtrauc barošanu. Ļaujiet atdzist, pēc tam atiestatiet, ievērojot rokasgrāmatas norādījumus.

Kā nospriegot siksnu ?

Atvienojiet kontaktdakšu, noņemiet aizsargpārsegu, atskrūvējiet motora skrūves, pārvietojiet motoru, līdz siksna iespiežas apm. 1-2 cm, pēc tam pievelciet.

Vai es varu izmantot kompresoru niršanai ?

Nē, saspiestais gaiss nav piemērots elpošanai. Tas nav piemērots arī farmācijas, pārtikas vai slimnīcu vajadzībām bez īpašas apstrādes.

Kāds ir tvertnes maksimālais spiediens ?

Maksimālais darba spiediens ir 10 bāri (145 PSI). Nekad nepārsniedziet šo vērtību: drošības vārsts ir noregulēts rūpnīcā.

Kā droši transportēt kompresoru ?

Izmantojiet transporta rokturi (atsauce 9) un pārliecinieties, ka tvertnē nav spiediena. Turiet bērnus un dzīvniekus prom.

LIETOŠANAS INSTRUKCIJA B3501050 STANLEY

LV Uzmanīgi izlasiet izmantošanas instrukciju pirms produkta lietošanas

LV Piesargieties no apdedzināśanā

LV Esiet uzmanīgi - elektrības plūsma

LV Uzmanību - automātiska iedarbināšanās

LV Obligāta dzirdes, redzes un elpošanas celu aizsardzība

LT Saglabāt instrukciju rokasgrāmatu, lai varētu izmantot nepieciešamības gadījumā

LV TEHNISKIE DATI: Skatiet uzlīmi, kas piestiprināta pie rokasgrāmatas pēdējās lappuses

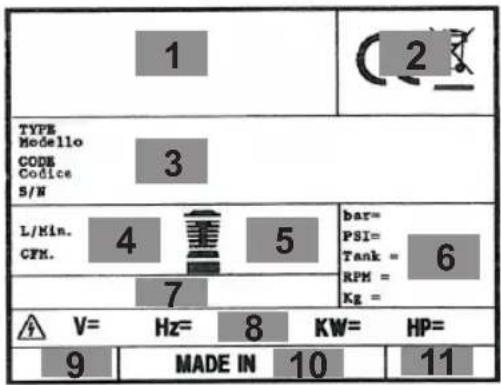

(IT) Facsimile targhetta identificazione prodotto - (GB) Facsimile product identification plate - (FR) Fac-similé plaquette signalétique du produit -

(DE) Faksimile Produkttypenschild - (ES) Fac-símil placa identificación del producto - (PT) Fac-símile da placa de identificação do produto - (NL) Facsimile identificatieplaatje product - (DK) Illustration af mærkeplade - (SE) Facsimile produkt typskylt -

(FI) Tuotteen arvokilven näköiskopio - (GR) Пісто автіярафо півакідає аванвіврієнє проївтоє - (PL) Wzór tabliczki identyfikującej produkt - (HR) Faksimil pločica s identifikacijskim podacima proizvoda - (SI) Vzorec identifikacijske ploščice za izdelek - (HU) A termék azonosító táblájának másolata - (CZ) Faksimile typového štítku - (SK) Faksimile typového štítku - (RU) Образец идентификационной таблички на продукцию - (NO) Faksimile av skiltet som identifiserer produktet - (TR) Faks ürün tanıtım plakası - (RO) Fax plăcuța de identificare a produsului -

(BG) Факсимиле от табелата с идентификационните данни на продукта - (RS) Faksimil tablica sa identifikacionim podacima proizvoda - (LT) Produkto identifikacinės lentelės faksimilė - (EE) Toote andmeplaadi koopia - (LV) Izstrādājuma identifikācijas plāksnītes kopija

1 TYPE Modello CODE Codice S/N 3 L/Min. CFM. 4 5 bar= PSI= Tank = RPM = Kg = 6 7 A V= Hz= 8 KW= HP= 9 MADE IN 10 11

IT Legenda:

1 - Ražotāja dati
2 - CE markējums un EEIA simbols
3 - Modelis / kods / sērijas numurs
4 - Gaisa ieplüde (l/min) un (cfm) vienībās
5 - Gaisa padeve (l/min) un (cfm) vienībās
6 - Maksimālais darba spiediens (bar un PSI), tvertnes tilpums (I), apgriezieni minūtē (RPM), svars (kg)
7 - Garantētais skaņas intensitātes līmenis, dB(A) izmērītais skaņas intensitātes līmenis dB(A) vi
8 - Elektriskie dati: barošanas spriegums (V), frekvence (Hz), patērējamā strāva (A), jauda (kW) un (HP)
9 - Ekspluatācijas koeficients
10 - Izcelsmes deklarācija
11 - Ražošanas gads

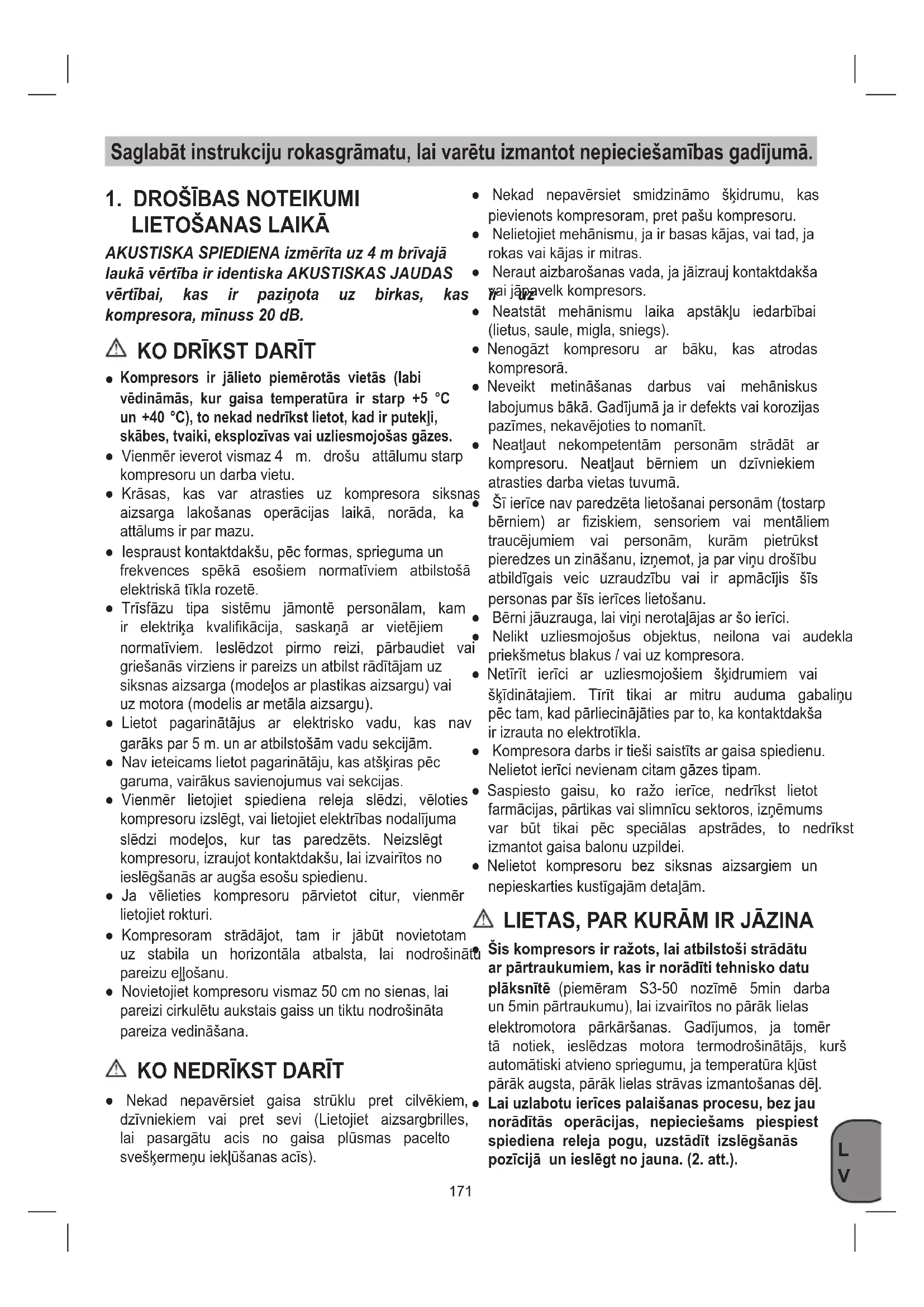

Saglabāt instrukciju rokasgrāmatu, lai varētu izmantot nepieciešamības gadījumā.

1. DROŠĪBAS NOTEIKUMI LIETOŠANAS LAIKĀ

AKUSTISKA SPIEDIENA izmērīta uz 4 m brīvajā laukā vērtība ir identiska AKUSTISKAS JAUDAS vērtībai, kas ir paziņota uz birkas, kas kompresora, mīnuss 20 dB.

⚠ KO DRİKST DARİT

• Kompresors ir jälieto piemērotās vietās (labi vēdināmās, kur gaisa temperatūra ir starp +5 °C un +40 °C), to nekad nedrīkst lietot, kad ir puteklji, skābes, tvaiki, eksplozīvas vai uzliesmojošas gāzes.
• Vienmēr ieverot vismaz 4 m. drošu attālumu starp kompresoru un darba vietu.
• Krāsas, kas var atrasties uz kompresora siksnas aizsarga lakošanas operācijas laikā, norāda, ka attālums ir par mazu.
• lespraust kontaktdakšu, pēc formas, sprieguma un frekvences spēkā esošiem normatīviem atbilstošā elektriskā tīkla rozetē.
• Trīsfāzu tipa sistēmu jāmontē personālam, kam ir elektriķa kvalifikācija, saskaņā ar vietējiem normatīviem. leslēdzot pirmo reizi, pārbaudiet vai griešanās virziens ir pareizs un atbilst rādītājam uz siksnas aizsarga (modeļos ar plastikas aizsargu) vai uz motora (modelis ar metāla aizsargu).
• Lietot pagarinātājus ar elektrisko vadu, kas nav garāks par 5 m. un ar atbilstošām vadu sekcijām.
• Nav ieteicams lietot pagarinātāju, kas atšķiras pēc garuma, vairākus savienojumus vai sekcijas.
• Vienmër lietojiet spiediena releja slēdzi, vēloties kompresoru izslēgt, vai lietojiet elektrības nodalījuma slēdzi modeļos, kur tas paredzēts. Neizslēgt kompresoru, izraujot kontaktdakšu, lai izvairītos no ieslēgšanās ar augša esošu spiedienu.
• Ja vēlieties kompresoru pārvietot citur, vienmēr lietojiet rokturi.
• Kompresoram strādājot, tam ir jābūt novietotam uz stabila un horizontāla atbalsta, lai nodrošinātu pareizu eljošanu.
• Novietojiet kompresoru vismaz 50 cm no sienas, lai pareizi cirkulētu aukstais gaiss un tiktu nodrošināta pareiza vedināšana.

KO NEDRİKST DARİT

- Nekad nepavērsiet gaisa strūklu pret cilvēkiem, dzīvniekiem vai pret sevi (Lietojiet aizsargbrilles, lai pasargātu acis no gaisa plūsmas pacelto svešķermeņu iekļūšanas acīs).

• Nekad nepavērsiet smidzināmo škīdrumu, kas pievienots kompresoram, pret pašu kompresoru.
• Nelietojiet mehānismu, ja ir basas kājas, vai tad, ja rokas vai kājas ir mitras.
• Neraut aizbarošanas vada, ja jäizrauj kontaktdakša yai jäpavelk kompresors.
• Neatstāt mehānismu laika apstākļu iedarbībai (lietus, saule, migla, sniegs).
• Nenogāzt kompresoru ar bāku, kas atrodas kompresorā.
• Neveikt metināšanas darbus vai mehāniskus labojumus bākā. Gadījumā ja ir defekts vai korozijas pazīmes, nekavējoties to nomanīt.
• Neatļaut nekompetentām personām strādāt ar kompresoru. Neatļaut bērniem un dzīvniekiem atrasties darba vietas tuvumā.
  Šī ierīce nav paredzēta lietošanai personām (tostarp bērniem) ar fiziskiem, sensoriem vai mentāliem traucējumiem vai personām, kurām pietrūkst pieredzes un zināšanu, izņemot, ja par viņu drošību atbildīgais veic uzraudzību vai ir apmācījis šīs personas par šīs ierīces lietošanu.
• Bērni jāuzrauga, lai viņi nerotalājas ar šo ierīci.
• Nelikt uzliesmojošus objektus, neilona vai audekla priekšmetus blakus / vai uz kompresora.
• Netīrīt ierīci ar uzliesmojošiem škīdrumiem vai škīdinātajiem. Tīrīt tikai ar mitru auduma gabaliņu pēc tam, kad pārliecinājāties par to, ka kontaktdakša ir izrauta no elektrotīkla.
• Kompresora darbs ir tieši saistīts ar gaisa spiedienu. Nelietot ierīci nevienam citam gāzes tipam.
• Saspiesto gaisu, ko ražo ierīce, nedrīkst lietot farmācijas, pārtikas vai slimnīcu sektoros, izņēmums var būt tikai pēc speciālas apstrādes, to nedrīkst izmantot gaisa balonu uzpildei.
• Nelietot kompresoru bez siksnas aizsargiem un nepieskarties kustīgajām detalām.

⚠ LIETAS, PAR KURĀM IR JĀZINA

Šis kompresors ir ražots, lai atbilstoši strādātu ar pārtraukumiem, kas ir norādīti tehnisko datu plāksnītē (piemēram S3-50 nozīmē 5min darba un 5min pārtraukumu), lai izvairītos no pārāk lielas elektromotora pārkāršanas. Gadījumos, ja tomēr tā notiek, ieslēdzas motora termodrošinātājs, kurš automātiski atvieno spriegumu, ja temperatūra klūst pārāk augsta, pārāk lielas strāvas izmantošanas dēļ.

Lai uzlabotu ierīces palaišanas procesu, bez jau norādītās operācijas, nepieciešams piespiest spiediena releja pogu, uzstādīt izslēgšanās pozīcijā un ieslēgt no jauna. (2. att.).

• Vienfāzes versijā ar roku vajag piespiest procesa atjaunošanas pogu, kura atrodas uz motora spailju kārbas paneļa (19. att.).
• Trīsfāzu versijā ar roku vajag piespiest spiedier releja pogu, uzstādot ieslēgšanas pozīcijā vai uzstādīt termopogu, kura atrodas elektrības nodalījuma kārbas iekšpusē (2b. un 20. att.).
• Vienfāzes versijā ir spiediena relejs ar ventili, kas izlaiž gaisu, ja nokavējas aizvēršanās (vai ar ventili, kurš atrodas uz kontroles vārsta), kas atvieglo motora palaišanu; tādēļ ir normāla parādība, ja dažas sekundes no tukšas bākas šņāc gaiss.

• Visi kompresori ir ar drošības ventili, kurš nostrādā tad, ja spiediena relejs strādā neregulāri, tādā veidā nodrošinot ierīces drošību.
  Drošības vārsts ir iestatīts tādā veidā, lai izvairītos no pārmērīga spiediena rašanās gaisa tvertnēs. Šis vārsts ir iestatīts rūpnīcā un neieslēdzas, kamēr spiediens tvertnē nesasniedz šo līmeni. Nemēginiet regulēt vai noņemt šo drošības ierīci. Šī vārsta jebkāda veida regulēšana var izraisīt smagas traumas. Ja ir jāveic šīs ierīces remonts vai apkope, vērsieties pilnvarotajā servisa centrā.

• Manometra sarkanā iezīme atbilst tvertnes maksimālajam darba spiedienam. Tā neattiecas uz noregulēto spiedienu.
  na Jebkuras pneimatiskās ierīces pieslēgšanas pie kompresora izpūšamā saspiestā gaisa, caurules operācijas laikā ir stingri aizliegts pārtraukt gaisa padevi, kas izplūst no caurules.

• Lietojot saspiestu gaisu lietošanai paredzētos, bet atškirīgos procesos (pūst, pneimatiskajām ierīcēm, lakošanai, mazgāšanai tikai ar ūdeni u.t.t) nepieciešams zināt un ievērot katram darbības veidam paredzētos normatīvus.
• Pārbaudīt vai gaisa patēriņš un pielietojams pneimatiska instrumenta un savienojuma cauruļu (ar kompresoru) maksimālais ekspluatācijas spiediens ir savienojams ar spiedienu, uzstādītu uz spiedeiena regulētāja, un ar piegādāta no kompresora gaisa daudzumu.

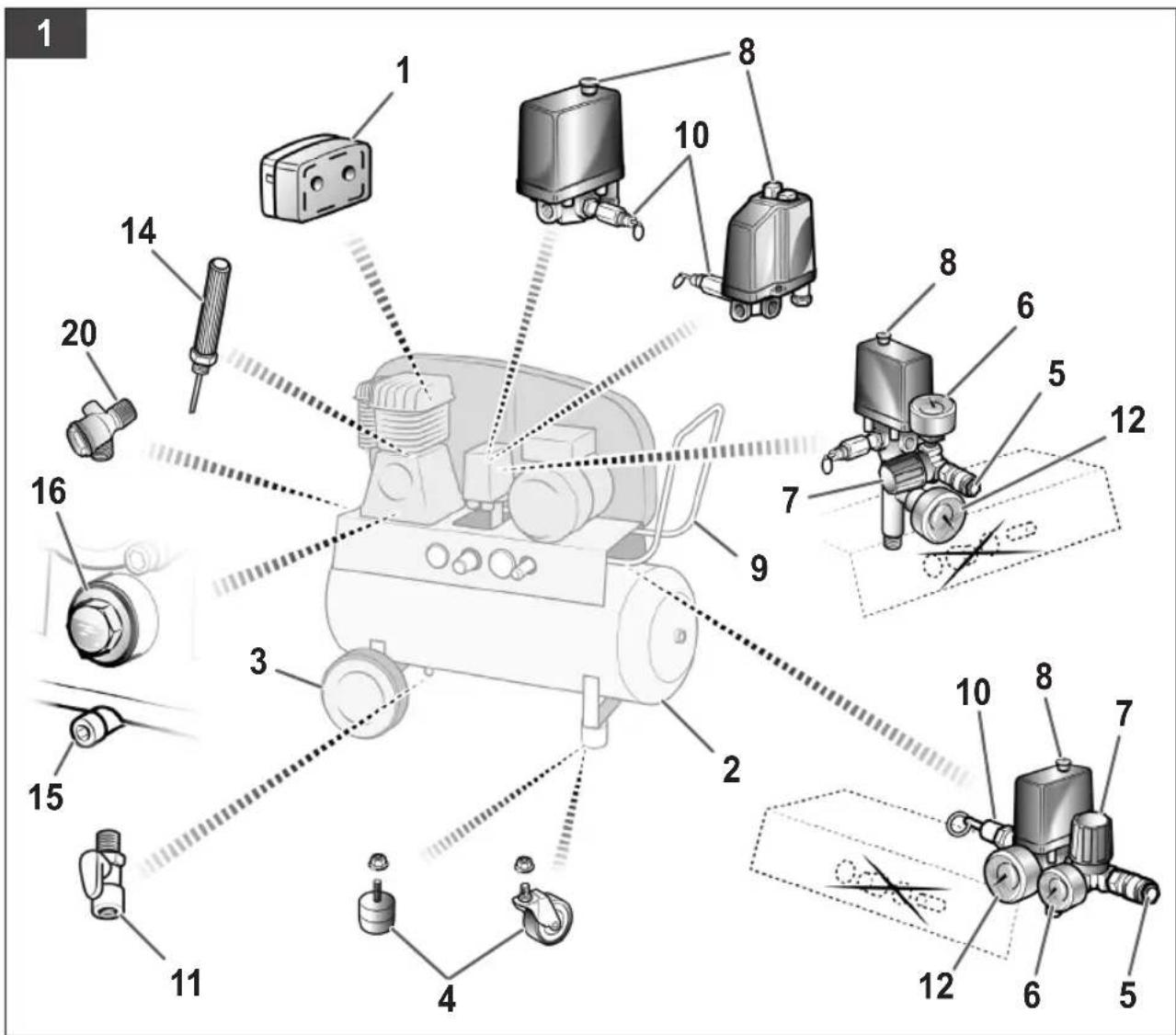

2. SHËMA

1. leplüdes gaisa filtrs
2. Spiedtrauks
3. Ritenis
4. Vadritenītis (vai atbalsta kāja)
5. Ātrais savienojums (regulētam saspiestam gaisam)
6. Manometrs (iestatītā tvertnes spiediena nolasīšanai)
7. Spiediena regulators
8. IESL./IZSL. slēdzis
9. Transportēšanas rokturis
10. Drošības vārsts
11. Kondensācijas ūdens drenāžas aizgrieznis
12. Manometrs (tvertnes spiediena nolasīšanai)
13. Ātrais savienojums (neregulētam saspiestam gaisam)
14. Ellas aizgrieznis (vai ellas filtra atvere)
15. Ellas drenāžas aizgrieznis
16. Ellas limena kontrollodzins
17. Skrūve
18. Uzgrieznis
19. Paplāksne
20. Sprostvärsts

3. PIELIETOJUMS

Kompresors paredzēts saspiesta gaisa ražošanai pneimatiskajiem instrumentiem.

Lūdzu, ŋemiet vērā, ka mūsu aprīkojums nav paredzēts komerciāliem vai rūpnieciskiem pielietojumiem.

Garantija zaudēs spēku, ja mašīna tiks izmantota komerciāliem, rūpnieciskiem vai līdzvērtīgiem pielietojumiem.

Mašīnu drīkst izmantot tikai tās paredzētajam pielietojumam. Jebkurš cits pielietojums tiek uzskatīts par neatbilstošu pielietojumu. Par materiāliem zaudējumiem vai traumām, kas radušās neatbilstoša pielietojuma rezultātā, atbild lietotājs/operators, nevis ražotājs.

4. PUNKTI, KURI JÄNEM VËRÄ, UZSTÄDOT KOMPRESORU

• Pārbaudiet, vai mašīnai nav transportēšanas bojājumu pazīmju. Nekavējoties ziņojiet par bojājumiem uzņēmumam, kas piegādāja kompresoru.
• Kompresors jāuzstāda netālu no patērētāja.
• Izvairieties lietot garus gaisvadus un elektropadeves līnijas (pagarinātājus).
• Pärliecinieties, ka ieplüdes gaiss ir sauss un bez putekliem.
• Neuzstādiet kompresoru mitās telpās.
• Kompresoru var izmantot tikai piemērotās telpās (ar labu ventilāciju un apkārtējo temperatūru no +5 °C līdz +40 °C). Telpā nedrīkst būt putekļu, skābju, tvaiku un eksplozīvu vai uzliesmojošu gāzu.
• Kompresors paredzēts lietošanai sausās telpās.

Aizliegts lietot kompresoru vietās, kurās tiek izsmidzināts ūdens.

- Jāpārbauda ellas līmenis kompresora sūknī, sākt iekārtas lietošanu.

5. MONTĀŽA UN EKSPLUATĀCIJAS SĀKŠANA

Bridinājums!

Jums pilnībā jāsaliek ierīce, pirms lietot to pirmo reizi.

5.1 Riteņu uzstādīšana (4. – 5. att.)

Uzstādiet komplektācijā iekļautos ritenus, kā parādīts 4. un 5. attēlos.

5.1.1 Atbalsta kājas uzstādīšana (tikai B 25x/10/50, B 350/10/50 un B 480/10/50)

Uzstādiet komplektācijā ielauto gumijas atduri, kā parādīts 6. att.

5.2 Ātrā savienojuma uzstādīšana spiedtraukam (13. atsauc.)

Pieskrūvējiet ātro savienojumu neregulētam tvertnesLai izslēgtu kompresoru, iespiediet sarkano grozāmo spiedienam (13. atsauc.) pie spiedtrauka (2.atsauc.)ārslēgu (8. atsauc.) atpakal. kā parādīts 7. un 8. attēlos. 5.5.2 Trīsfāzu vorsiia (2b. att.)

5.3 Transportēšanas roktura uzstādīšana (9. atsauc.)

Pieskrūvējiet transportēšanas rokturi (9. atsauc.) pie kompresora, kā parādīts 9. un 10. attēlos.

5.4 Spriegums

5.4.1 Vienfāzes versija

Kompresors ir aprikots ar barošanas kabeli ar drošu kontaktdakšu. lespraust kontaktdakšu, pēc formas, sprieguma un frekvences spēkā esošiem normatīviem atbilstošā elektriskā tikla rozetē. Pirms mašīnas lietošanas pārliecinieties, ka barošanas spriegums atbilst specifikācijām datu plāksnītē. Gar barošanas vadi, pagarinātāji, vadu rulli utt. var izraisīt sprieguma kritumu un traucēt motora iedarbināšanu Ja temperatūra ir zem +5°C, motora iedarbināšanu var traucēt saķeršanās.

5.4.2 Trīsfāzu versija

• Pievienojiet galveno vadu panelim, ko aizsargā piemēroti drošinātāji.

• Versijās ar elektrisko nodalījumu ("Tandem" vai delta/ trīsstūra formas starteri) par instalāciju un pieslēgšanu (pie motora, pie spiediena releja, kur paredzēts - pie elektriskā vārsta) jāparūpēja kvalificētam personālam.

• Pirms sākat iekārtas ekspluatāciju, pārbaudiet, vai motors griežas pareizajā virzienā (skatiet msvirziena bultiņu uz kīļsiksnas pārsega), īsi ieslēdzot kompresoru. Ja kompresora motors kustās nepareizajā virzienā, rotācijas lauks jālabo, apgriežot fāzu pārveidotāju kontaktdakšā (ar skrūvgriezi viegli piespiediet fāzu pārveidotāju un pagrieziet to par 180°).

• Motors ir aprikots ar pārslodzes releju. Ja kompresors tiek pārslogots, pārslodzes relejs automātiski atslēgs iekārtu, lai aizsargātu kompresoru no pārkaršanas. Ja pārslodzes slēdzis nostrādā, gaidiet, līdz kompresors atdziest.
• Gari barošanas vadi, pagarinātāji, vadu rulli utt. var izraisīt sprieguma kritumu un traucēt motora iedarbināšanu.
• Ja temperatūra ir zem +5°C, motora iedarbināšanu var traucēt saķeršanās.

5.5 lesl./izsl. slēdzis (8. atsauc.)

5.5.1 Vienfāzes versija (2a, 2b att.)

Lai ieslēgtu kompresoru, izvelciet sarkano grozāmo pārslēgu (8. atsauc.).

sLai izslēgtu kompresoru, iespiediet sarkano grozāmo s. pārslēgu (8. atsauc.) atpakal.

5.5.2 Trīsfāzu versija (2b att.)

Lai izslēgtu kompresoru, iespiediet zaļo grozāmo pārslēgu (8.1. atsauc.).

Lai izslēgtu kompresoru, iespiediet sarkano grozāmo pārslēgu (8.2. atsauc.) atpakal.

5.6 Spiediena regulēšana (2a.-2c. att.)

• Jūs varat regulēt manometra (6. atsauc.) spiediena rādījumu, izmantojot spiediena regulatoru (7. atsauc.).
• lestatītais spiediens tiks iegūts no ātrā savienojuma vietas (5. atsauc.).

5.7 Piediena releja regulēšana

Spiediena relejs tiek iestatīts rūpnīcā.

leslēgšanās spiediens: 8 bāri

Izslēgšanās spiediens: 10 bāri

6. TİRİŞANA UN APKOPE

Bridinājums!

Atvelciet elektroapgādes vadu, pirms veikt iekārtas tīrīšanas un apkopes darbus.

Bridinājums!

Ragaidiet, līdz kompresors ir pilnībā Apdegumu bīstamība!

Bridinājums!

Vienmēr izlaidiet no tvertnes spiedienu, veikt tīrīšanas vai apkopes darbus.

6.1 Tīrīšana

• Turiet drošības ierīces pēc iespējas tālu no netīrumiem un putekjiem. Noslaukiet iekārtu ar tīru drānu vai izpūtiet ar saspiestu gaisu ar spiedienu.
• Mēs iesakām tīrīt iekārtu uzreiz pēc lietošanas.
• Tīriet iekārtu regulāri ar mitru drānu un nelie daudzumu mīkstu ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus, kas var būt agresīvi pret iekārtas plastmasas dalām. Nodrošiniet, lai iekārtas iekšpusē nevarētu iekļūt ūdens.
• Pirms tīrīšanas jāatvieno šļūtene un izsmidzināšanas instrumenti no kompresora. Netīriet kompresoru ar ūdeni, škīdinātāju vai līdzīgām vielām.

6.2 Kondensāta ūdens

Kondensāta ūdens katru dienu jāiztecina pa drenāžas vārsta atveri (3. att. / 11. atsauc.) (spiedtrauka grīdā).

Bridinājums!

Kondensāta ūdens no spiedtrauka satur nosēdumus. Utilizējiet kondensāta ūdeni draudzīgā veidā atbilstoša savākšanas punktā.

6.3 Drošības vārsts (10. atsauc.)

Drošības vārsts ir iestatīts uz augstāko pieļaujamo spiedtrauka spiedienu. Aizliegts regulēt drošības vārstu vai izņemt blīvi.

6.4 Regulāri pārbaudiet ellas līmeni

Novietojiet kompresoru uz līdzenas un horizontālas virsmas.

Ellas limenim jābūt starp atzīmēm MAX (Maks.) MIN (Min.) ellas kontrollodziņā (12. att. / 16. atsauc.).

Ellas maiņa: leteicamā hidrauliskā ella: SAE 15W/40

vai līdzvērtīgas kvalitātes alternatīva.

Pirmo reizi tā jāuzpilda pēc 100 darba stundām. Pēc pirms lām ella jāiztecina un jāuzpilda ik pēc 300 darba stundām.

6.5 Ellas maina

Izslēdziet motoru un atvienojiet elektroapgādes vadu no rozetes. Pēc gaisa spiediena izlaišanas jūs var emu izskrūvēt ellas drenāžas aizgriezni (15. atsauc.) no kompresora sūkņa. Lai neļautu ellai iztecēt nekontrolējami, turiet zem atveres mazu metāla piltuvi un savāciet ellu traukā. Ja ellja neiztek pilnībā, mēs iesakām mazliet sagāzt kompresoru.

Utilizējiet veco ellu vecās ellas savākšanas punktā.

Kad ella ir iztecināta, ieskrūvējiet ellas drenāžas aizgriezni (15. atsauc.). Uzpildiet jauno ellu caur ellas ielietni (14. atsauc.), līdz tā ir vajadzīgajā līmenī.

Pēc tam ieskrūvējiet ellas aizgriezni (14. atsauc.).

6.6 Kīlsiksnas spriegošana (13. - 15. att.)

• Atvienojiet elektropadeves vadu un nonemiet aizsargu no kījsiksnas.
• Palaidiet valīgāk četras motora montāžas skrūves.
  elhas Miziet motoru, līdz kīlsiksna ir nospriegota līdz videjunktam, kad to var saspiest par aptuveni 1 – 2 cm siksnas brīvās daļas vidusposmā.
• Pievelciet motora montāžas skrūves un uzlieciet kījsiksnas aizsargu.

6.7 Galveno vilku aiztaisīšana

Pārbaudiet visu skrūvju pievilkšanu, īpašu uzmanību pievērsiet mezgla galviņas skrūvēm (16. att.).

Pārbaude ir jāveic pirms kompresora pirmās iedarbināšanas un pirms pirmās intensīvas izmantošanas reizes, lai atjaunotu pareizu pievilkšanas un momenta vērtību, kas var izmainīties termiskās izplešanās dēļ.

APKOPES STARPLAIKI
DARBĪBA	PĒC PIRMĀM 100STUNDĀM	KATRAS 100STUNDAS	KATRAS 300STUNDAS
lesūkšanas filtra tīrīšana un/vai filtrējoša elementa maiņa		●
Eļļas maiņa	●		●
Galveno vilķu aiztaisīšana	ledarbīnāšanas laika un pēc primas darba stundas
Blīves izkraušana no rezervuāra	Periodiski un darba beigās
Siksnu sasprieguma pārbaude	Periodiski

GALVENO VILKU AIZTAISIŠANA
	NmMin. griezes moments	NmMaks. griezes moments
Skrūve M6 9 11
Skrūve M8 22 27
Skrūve M10 45 55
Skrūve M12 76 93
Skrūve M14 121 1	48

6.8 leplūdes filtra (1. atsauc.) tīrīšana

leplūdes filtrs neļauj ievilkt puteklus un netīrumus. svarīgi iztīrīt šo filtru pēc vismaz 100 darba stundām. Nosprostojies ieplūdes filtrs ievērojami samazina kompresora jaudu. Atskrūvējiet divas sešstūra atslēgas. Pēc tam jūs varat atvienot filtru no ab plastmasas korpusa pusēm, padauzīt, lai izkratītu netīrumus, izpūst ar zemspiediena saspiestu gaisu (aptuveni 3 bāri) un uzstādīt atpakal (17. un 18. attēli).

6.9 Glabāšana

⚠️ Brīdinājums! ____

Atvienojiet elektropadeves vadu no rozetes un ventilējiet iekārtu un visus pneimatiskos instrumentus. Izslēdziet kompresoru un pārliecinieties, ka tas ir nodrošināts, lai to nevarētu iedarbināt nepilnvarota persona.

⚠️ Brīdinājums! ____

Glabājiet kompresoru tikai sausā vietā, kurā tam nevar pieklūt nepilnvarotas personas. Vienmēr glabājiet taisni, nekādā gadījumā ne sagāztu!

7. UTILIZĀCIJA UN OTRREIZĒJĀ PĀRSTRĀDE

fēkārta un tās piederumi ir izgatavoti no dažādiem materiāliem, piemēram, metāliem un plastmasām. Bojātus komponentus jāutilizē kā speciālos atkritumus. Konsultējieties ar savu pārstāvi vai vietējo municipalitāti.

8. IESPĒJAMĀS ANOMĀLIJAS UN AR TO SAISTĪTĀS PIEļAUJAMĀS DARBĪBAS

Lūdziet pieredzējuša elektriņa palīdzību, strādājot ar elektriskajiem elementiem (vadiem, dzinēju, spiediena releju, elektrības aizsargu u. t.t).

ANOMĀLIJA	IEMESLI	DARBĪBAS
Spiediena releja ventilis laiž gaisu.	Kontroles vārsts, nodiluma vai netīrumu dēļ uz rezervuāra, neveic pareizi savas funkcijas.	Atskrūvēt kontroles vārsta sešstūra galvu, iztīrīt iekšpusi un speciālo gumijas disku (nomainīt, ja tas ir nodilis). Salikt atpakal un kārtīgi pieskrūvēt (21. un 22. att.).
	Atvērts kondensāta iztīrīšanas krāns.	Aizvērt kondensāta iztīrīšanas krānu.
	Rilsan caurulīte nepareizi pieskrūvēta pie spiediena releja.	Pareizi pieskrūvēt rilsan caurulīti pie spiediena releja.
Darba produktivitātes samazināšanās, bieža ieslēgšanās. Zems spiediens.	Pārliecīga lietošana.	Samazināt saspiesta gaisa pieprasību.
	Izjūk savienojumi un / vai caurules.	Salikt savienojumus.
	Aizsērējis iesūkšanas filtrs.	Iztīrīt/ nomainīt iesūkšanas filtru (17. - 18. att.).
	Problēmas ar siksnu.	Pārbaudīt siksnas nostiepumu (15. att.).
Dzinējs un/ vai kompresors sasilst nevienmērīgi.	Nepietiekama vēdināšana.	Uzlabot apstāklus.
	Aizsērējuši gaisa vadi.	Pārbaudīt, un, ja nepieciešams, iztīrīt gaisa filtru.
	Nepietiekama elļošana.	leliet elļu vai to nomainīt.
ANOMĀLIJA IEMESLI	DARBĪBAS
Mēģinot palaist kompresoru, tas augsta dzinēja sprieguma dēļ tiek nobloķēts, nostrādājot termodrošinātājam.	Palaišana ar pārpildītu kompresora galvu	Izlādēt kompresora galviņu rīkojoties ar manostata taustiņu.
	Zema temperatūra. Uzlabot apstāklus.
	Nepietiekams spriegums.	Pārbaudīt, lai tikla spriegums atbilst spriegumam, kāds noradīts uz izstrādājuma tehniskās plāksnītes. Noņemt kādus no pagarinātājiem.
	Kļūdaina vai nepietiekama eļļošana.	Pārbaudīt eļļas līmeni, iepildīt un, ja nepieciešams, nomainīt eļļu.
	Nestrādā elektriskais vārsts. Zvanīt	uz Pakalpojumu Centru.
Kompresors darba laikā apstājas bez redzama iemesla.	Ieslēdzas dzinēja termodrošinātājs.	Pārbaudīt eļļas līmeni.
		Vienfāzes, vienas stadijas modelis:Piespiest spiediena releja pogu, uzstādot - izslēgts un vēlreiz – ieslēgts (nodaja 5.5.1). Sagatavot termodrošinātāju (19. att.) un vēlreiz palaist. (nodaja 5.5.1). Ja bojājums atkārtojas zvanīt uz Pakalpojumu Centru.
		Modelis ar delta -trīsstūra starteri: piespiest termoiekārtas pogu, kas atrodas elektrības nodalījuma kārbas vidū (20. att.) un palaist vēlreiz (2b. att.). Ja bojājums atkārtojas, zvanīt uz Pakalpojumu Centru.
		Citi modeli:piespiest spiediena releja pogu, uzstādot - izslēgts un vēlreiz – ieslēgts. Ja bojājums atkārtojas, zvanīt uz Pakalpojumu Centru.
	Elektrības bojājumi. Zvanīt uz Pakalpojumu Centru.
Strādājošs kompresors vibrē un no dzinēja skan nepastāvīga dūkoņa. Apstājas un neiedarbojas, neskatoties uz to, ka no dzinēja dzirdama dūkoņa.	Vienfāzes dzinēji:kondensators ir ar defektiem.	Lūgt nomainīt kondensatoru.
	Trīsfāzu dzinēji:trūkst vienas fāzes trīsfāzu sistēmā, iespējams pārdegušā kūstošā drošinātāja dēļ.	Pārbaudīt kūstošos drošinātājus elektriskajā nodalījumā vai elektrības kastē un, ja nepieciešams nomainīt pārdegušos (23. att.).
Nepastāvīga eļļas atrašanās tīklā.	Pārāk daudz eļļas grupas vidū Nolietojušās detaļas.
	Pārbaudīt eļļas līmeni. Zvanīt uz Pakalpojumu Centru.
Iztīrīšanas krāns laiž garām kondensātu.	Krānā ir netīrumi/ smiltis. Parūpēties	par krāna iztīrīšanu.

Jeb kāda cita veida labošanu drīkst veikt tikai pilnvarotā Pakalpojumu Centrā, pieprasot oriģinālās rezerves daļas. Nepieļaujama ierīces atvēršana var radīt draudus lietotājam un jebkurā gadījumā padara garantiju par spēkā neesošu.

©

STANLEY

REGISTERED TRADEMARKS
