BRUGSANVISNING B3501050 STANLEY

Brugsanvisning (Oversættelse af den originale vejledning)

Alle identifikationsoplysninger: Producent, model, kode og serienummer findes på CE-mærkaten, der er anbragt på sidste side i denne manual.

Denne erklæring vedlægges kompressoren i førsteeksemplar.

Opbevardennebrugsanvisningsåledes,atdetaltidermuligtatindhenteoplysningerpåetseneretidspunkt

TEKNISKE DATA:Semærkaten,derersatpåsidstesideaf denne manual

2- CE-mærkningogWEEE-symbol

5- Afgivetluftmængdei(l/min)og(cfm)

6- Maks.arbejdstryk(barogPSI),tankstørrelse(l),omdrejninger

pr.minut(RPM),vægt(kg)

8- Elektriskedata:spænding(V),frekvens(Hz),strømforbrug(A),

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

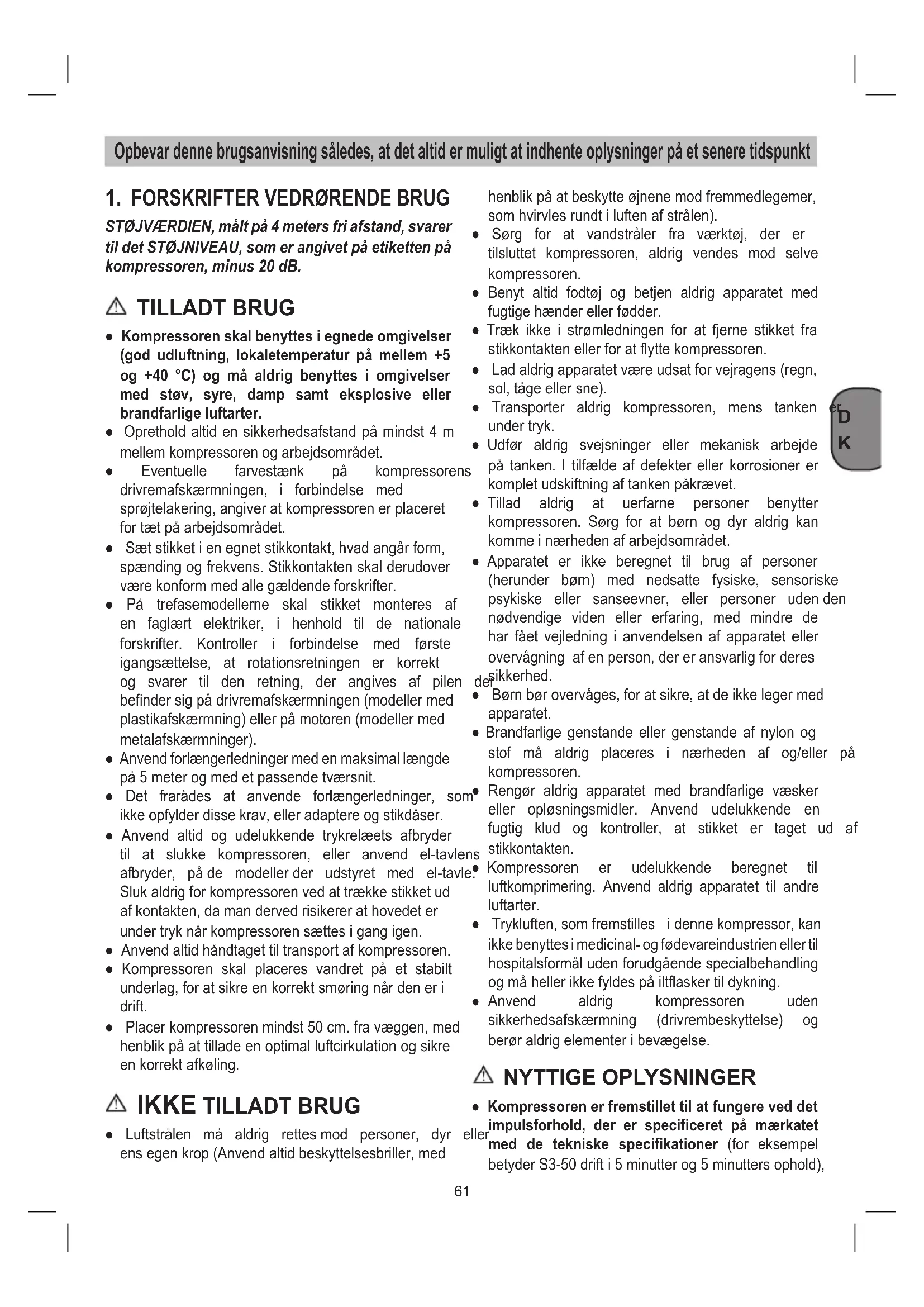

STØJVÆRDIEN, målt på 4 meters fri afstand, svarer til det STØJNIVEAU, som er angivet på etiketten på kompressoren, minus 20 dB. TILLADT BRUG ● Kompressoren skal benyttes i egnede omgivelser (god udluftning, lokaletemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv, syre, damp samt eksplosive eller brandfarlige luftarter. ● Oprethold altid en sikkerhedsafstand på mindst 4 m mellem kompressoren og arbejdsområdet. ● Eventuelle farvestænk på kompressorens drivremafskærmningen, i forbindelse med sprøjtelakering,angiveratkompressorenerplaceret for tæt på arbejdsområdet. ● Sætstikketienegnetstikkontakt,hvadangårform, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter. ● På trefasemodellerne skal stikket monteres af en faglært elektriker, i henhold til de nationale forskrifter. Kontroller i forbindelse med første igangsættelse, at rotationsretningen er korrekt og svarer til den retning, der angives af pilen der befindersigpådrivremafskærmningen(modellermed plastikafskærmning)ellerpåmotoren(modellermed metalafskærmninger). ● Anvend forlængerledninger med en maksimal længde på 5 meter og med et passende tværsnit. ● Det frarådes at anvende forlængerledninger, som ikkeopfylderdissekrav,elleradaptereogstikdåser. ● Anvend altid og udelukkende trykrelæets afbryder til at slukke kompressoren, eller anvend el-tavlens afbryder, påde modellerder udstyret med el-tavle. Sluk aldrig for kompressoren ved at trække stikket ud afkontakten,damandervedrisikererathovedeter under tryk når kompressoren sættes i gang igen. ● Anvend altid håndtaget til transport af kompressoren. ● Kompressoren skal placeres vandret på et stabilt underlag,foratsikreenkorrektsmøringnårdeneri drift. ● Placerkompressorenmindst50cm.fravæggen,med henblik på at tillade en optimal luftcirkulation og sikre en korrekt afkøling.

● Luftstrålen må aldrig rettesmod personer, dyr eller ensegenkrop(Anvendaltidbeskyttelsesbriller,med henblikpåatbeskytteøjnenemodfremmedlegemer, somhvirvlesrundtiluftenafstrålen). ● Sørg for at vandstråler fra værktøj, der er tilsluttet kompressoren, aldrig vendes mod selve kompressoren. ● Benyt altid fodtøj og betjen aldrig apparatet med fugtige hænder eller fødder. ● Træk ikke i strømledningen for at fjerne stikket fra stikkontakten eller for at flytte kompressoren. ● Ladaldrigapparatetværeudsatforvejragens(regn, sol,tågeellersne). ● Transporter aldrig kompressoren, mens tanken er under tryk. ● Udfør aldrig svejsninger eller mekanisk arbejde på tanken. I tilfælde af defekter eller korrosioner er komplet udskiftning af tanken påkrævet. ● Tillad aldrig at uerfarne personer benytter kompressoren. Sørg for at børn og dyr aldrig kan komme i nærheden af arbejdsområdet. ● Apparatet er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sensoriske psykiske eller sanseevner, eller personer udenden nødvendige viden eller erfaring, med mindre de har fået vejledning i anvendelsen af apparatet eller overvågningafenperson,dereransvarligforderes sikkerhed. ● Børnbørovervåges,foratsikre,atdeikkelegermed apparatet. ● Brandfarlige genstande eller genstande af nylon og stof må aldrig placeres i nærheden af og/eller på kompressoren. ● Rengør aldrig apparatet med brandfarlige væsker eller opløsningsmidler. Anvend udelukkende en fugtig klud og kontroller, at stikket er taget ud af stikkontakten. ● Kompressoren er udelukkende beregnet til luftkomprimering. Anvend aldrig apparatet til andre luftarter. ● Trykluften,somfremstilles idennekompressor,kan ikkebenyttesimedicinal-ogfødevareindustrienellertil hospitalsformål uden forudgående specialbehandling og må heller ikke fyldes på iltflasker til dykning.

Anvend aldrig kompressoren uden sikkerhedsafskærmning (drivrembeskyttelse) og berør aldrig elementer i bevægelse. NYTTIGE OPLYSNINGER ● Kompressoren er fremstillet til at fungere ved det impulsforhold, der er specificeret på mærkatet med de tekniske specifikationer (for eksempel betyderS3-50drifti5minutterog5minuttersophold),62

6. Manometer(indstillettrykkanaflæses)

10. Sikkerhedsventil

11. Aftapningsskrue til kondensvand

12. Manometer(kedeltrykkanaflæses)

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug.Vifraskriverosethvertansvar,såfremtproduktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikketilladt.Vifraskriverosethvertansvarforskader,det være sig på personer eller materiel, som måtte opstå somfølgeaf,atmaskinenikkeerblevetanvendtkorrekt. Ansvaretbæresaleneafbrugeren/ejeren.

● Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren. ● Opstillingenafkompressorenbørskeinærhedenaf forbrugeren. ● Lang luftledning og lange tilledninger (forlængere) skal undgåes. med henblik på at undgå en overdreven ophedning af elmotoren.Skullederopståoverophedning,udløses motorens termiske sikring, hvilket medfører en automatisk strømafbrydelse hvis temperaturen er for høj på grund af overdreven strømabsorbering. ● Med henblik på at lette maskinens genstart, er det ydermere vigtigt at benytte trykrelæets knap og først stille den over i positionen OFF og derefter over på positionen ON igen (fig. 2). ● På enfase-modellerne er det nødvendigt at gribe manueltind,vedattrykkepånulstillingsknappenpå motorens klembræt (fig. 19). ● På trefasemodellerne er det tilstrækkeligt enten at dreje trykrelæets knap manuelt i positionen ON eller anvende termosikringens trykknap, der er anbragt i el-tavlensboks(fig. 2b og 20). ● Enfasemodellerne er udstyret med et trykrelæ med en luftbortledningsventil med forsinket lukning (eller en ventil,dereranbragtpåtilbageslagsventilen)ogsom lettermotorigangsætningenogdeterderfornormalt, hvis ventilen udstøder etluftpustietparsekunder, når motoren tændes for tom tank. ● Alle kompressorerne er udstyret med en sikkerhedsventil, som udløses i tilfælde af funktionsforstyrrelseritrykrelæet,hvilketerengaranti for maskinsikkerheden. Sikkerhedsventilen er indstillet til at undgå overtryk i trykluftbeholderen. Ventilen er fra fabrikken indstillet,ogdentræderikkeifunktion,medmindre beholdertrykket når op på denne værdi. Forsøg ikke at justere på denne sikkerhedsanordning eller sætte den ud af funktion. Evt. justering af ventilen kan medføre alvorlige personskader. Hvis denne anordning kræver service ellervedligeholdelse,skaldetudføresafetautoriseret Service Center. ● Den røde streg på manometrene angiver tankens maksimale arbejdstryk. Det viser ikke det indstillede tryk for kompressoren. ● Under tilslutning af et pneumatisk værktøj til en trykluftsslange,derudlederluftfrakompressoren,er det påkrævet at afbryde selve luftstrømmen i slangen. ● Brug af trykluft til de forskellige forudsete anvendelsesformer (oppumpning, trykluftsværktøj, sprøjtelakering, afvaskning med vandbaserede rengøringsmidler osv.) forudsætter kendskab til og overholdelse af de enkelte tilfældes, gældende forskrifter. ● Kontroller at det pneumatiske værktøjs og tilslutningsledningerne (med kompressoren) luftforbrug og max driftstryk stemmer overens med indstillingen på trykregulatoren og med den luftmængde,derleveresafkompressoren.63

● Sørgfortørogstøvfriindsugningsluft. ● Opstilikkekompressorenietfugtigtellervådtrum. ● Kompressoren må kun anvendes i dertil egnede rum(godtventilerede,omgivendetemperatur+5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet. ● Kompressorenerberegnettilanvendelseitørrerum. Denmåikkeanvendesiområder,hvorderarbejdes med stænkvand. ● Oliestanden i kompressorpumpen skal kontrolleres før ibrugtagning.

5. MONTAGE OG IDRIFTSÆTTELSE

Vigtigt! Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

5.1 Montage af hjul (fig. 4-5)

Montage af standerfod (Kun til B 25x/10/50, B 350/10/50 og B 480/10/50) De medfølgende gummibuffere skal monteres som vist på fig. 6.

Kompressoren er udstyret med netledning med beskyttelseskontaktstik. Sæt stikket i en egnet stikkontakt, hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter. Kontroller, inden du tænder, at netspændingen svarer til driftsspændingen, således som angivet på kompressorens mærkeplade. Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

5.4.2 Trefaset version

● Slutforsyningskablettilentavle,dererbeskyttetmed egnede sikringer. ● Påmodellerne,dererudstyretmedel-tavle(stationer af typen »Tandem« eller stjernetrekantstarter) skal monteringenogtilslutningerne(tilmotor,trykrelæog til magnetventilen, om forudset) udføres af faglært arbejdskraft. ● Kontrollerføridriftsættelse,ommotorenkører iden rigtige retning (retningspil på kileremsskærmen), idet du kortvarigt tænder kompressoren. Skulle kompressorensmotordrejeidenforkerteretning,skal drejefeltet korrigeres ved at omstille fasevenderen i stikket(brugenskruetrækker,trykfasevenderenlet ind,ogdrej180°). ● Motorenerudstyretmedenoverbelastningsafbryder. Ved overbelastning af kompressoren kobler overbelastningsafbryderen automatisk fra for at beskytte kompressoren mod overophedning. Skulle overbelastningsafbryderen reagere, så vent, indtil kompressoren er kølet af. ● Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. ● Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

Kompressoren startes ved at trække ud i den røde knap (henv.8). Kompressoren slukkes igen ved at trykke på den røde knap(henv.8).

5.5.2 Trefaset version (fig. 2b)

Kompressoren startes ved at trykke på den grønne knap (henv.8.1). Kompressoren slukkes igen ved at trykke på den røde knap(henv.8.2).

5.7 Indstilling af trykafbryderen

RENGØRING Vigtigt! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes.64

Vigtigt! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding! Vigtigt! Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder.

● Hold så vidt muligt beskyttelsesanordninger fri for støvogsnavs.Tørkompressorenafmedenrenklud, eller foretag trykluftudblæsning under lavt tryk. ● Vi anbefaler, at kompressoren rengøres hver gang efter brug. ● Rengør af og til kompressoren med en fugtig klud og lidt blødsæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele. ● Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompressoren må ikkerengøresmedvand,opløsningsmidlero.lign.

Kondensvandet skal aftappes dagligt ved at åbne drænventilen(fig.3/henv.11)(bundenaftrykbeholderen). Vigtigt! Kondensvandet fra trykbeholderen indeholder rester af olie. Kondensvandet skal bortskaffes ifølge miljøforskrifterne (miljødepot).

6.3 Sikkerhedsventil (henv. 10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plomben.

6.4 Regelmæssig kontrol af

oliestand Stil kompressoren på en plan, lige flade. Oliestanden skalværeetstedmellemMAXogMINpåskueglas(fig. 12/henvisning16). Olieskift: Anbefalet olie: SAE 15W/40 eller lignende kvalitet. Den første portion olie skal skiftes efter 100 driftstimer. Herefter skal olie aftappes og ny fyldes på i intervaller à 300 driftstimer.

Sluk motoren, og træk stikket ud af stikkontakten. Når et eventuelt lufttryk er blevet udledt, kan du skrue olieaftapningsskruen (henv. 15) på kompressorpumpen ud. Hold en lille blikrende under, så olien ikke løber ud ukontrolleret,ogladolieopsamleienbeholder.Hvisikkeal olienløberud,såprøvathældekompressorenlidt. Brugt olie skal indleveres på genbrugsstation eller lignende. Når olien er løbet ud, sætter du olieaftapningsskruen (henv.15)påigen.Fyldnyoliepåviapåfyldningsåbningen (henv. 14), indtil oliestanden står, hvor den skal. Sæt olieproppen(henv.14)iigen.

Efterspænding af kilerem (fig. 13-15) ● Træk stikket ud af stikkontakten, og tag kileremsafdækningen af. ● Løsn de fire motorfastgørelsesskruer. ● Forskub motoren, indtil kileremmen er spændt således,atdenstadigkantrykkes1-2cmnedpådet længste frie sted. ● Spændmotorfastgørelsesskruernefastigen,ogsæt kileremsafdækningen på.

6.7 Fastspænding topstykkebolte

Kontrollér alle skruernes opspænding og i særdeleshed dempågruppenshoved(fig.16). Kompressoren skal kontrolleres inden første ibrugtagning og derefter inden første intensive brug VEDLIGEHOLDELSESINTERVAL FUNKTION

Fastspænding topstykkebolte Kontrollen skal udføres inden den første start af kompressoren Aftapning kondens i tanken Regelmæssigt og efter arbejdes slut Kontrol af remspænding Regelmæssigt65

for at efterspænde boltforbindelserne med det korrekte moment, idet tilspændingsmomentet kan have ændret sig som følge af varmeudvidelse..

Rensning af indsugningsfilter (henv.1) Indsugningsfiltret forhindrer indsugning af støv og snavs. Filtret skal som et mindstemål renses i intervaller á 100 driftstimer. Et tilstoppet indsugningsfilter vil nedsætte kompressorens ydelse markant. Løsn de to unbrakoskruer. Du kan nu tage filtret ud af de to kunststofdele, banke det ud og foretage udblæsning medtrykluftmedlavttryk(ca.3bar),hvorefterdusætter detiigen(fig.17-18).

Vigtigt! Træk stikket ud af stikkontakten, udluft kompressoren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende. Vigtigt! Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

Maskinen og dens tilbehør består af forskellige materialer,f.eks.metalogplast.Defektekomponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaffald. Hvis du er i tvivl: Spørgdinforhandler,ellerforhørdighosdinkommune!

8. MULIGE FEJL OG AFHJÆLPNING

Tilstedeværelseafenfaglærtelektriker,vedindgrebpådeelektriskekomponenter(kabler,motor,trykrelæ,el-tavle ...),erpåkrævet.

FEJL ÅRSAG AFHJÆLPNING

Luftlækage på trykrelæets ventil. Tilbageslagsventilen fungerer ikke korrekt pga. slitage eller store mængder snavs på forseglingsstoppet. Løsn tilbageslagsventilens sekskantede hoved,rengørsædetogskivenudførti specielgummi(udskift,omnødvendigt). Monter delene igen og fastspænd omhyggeligt(g. 21-22). Kondensaedningenshaneer åben. Lukkondensaedningenshane. Rilsan-røreterikkesatkorrektpå trykrelæet. Sætrilsan-røretkorrektitrykrelæet. Produktionsreduktion, hyppige igangsætninger. Lave trykværdier. Overdrevet forbrug . Mindske forbrug af trykluft. Lækagerpåsamlingerog/eller slanger. Udskift pakningerne. Tilstoppetindsugningslter. Rengør/udskiftdettilstoppede indsugningslter(g. 17-18). Remglidning. Kontrollerremmenesopspænding(g. 15). Motorenog/ellerkompressoren varmer uregelmæssigt. Utilstrækkelig udluftning. Luft ud i lokalet. Tilstopning af luftpassagerne. Efterseluftlteretogrengørom nødvendigt. Utilstrækkelig smøring. Fyld mere olie på eller udskift olien.66

Efteretigangsætningsforsøg, standser kompressoren på grund afforhøjmotorindsats,derfår termomagnetbeskyttelsen til at sætte ind. Kompressorhovedet er under tryk. Kompressortoppen udtømmes ved at presse pressostatknappen. Lav temperatur. Forøg lokaletemperaturen. Utilstrækkelig spænding. Kontroller at spændingen svarer til mærkespændingen. Fjern eventuelle forlængerledninger. fejlagtig eller utilstrækkelig smøring. Kontrollerolieniveauet,fyldmere olie på eller udskift om nødvendigt. Uduelig magnetventil. Kontakt assistancecenteret. Kompressoren standser uden synligeårsager,underdrift. Motorens termosikring har sat ind. Kontroller olieniveauet. Monofase- monostadiemodeller: Sluk og tænd igen med trykrelæetsknap(afsnit 5.5.1). Genopret termomagnetsikringen (g. 19)ogstartigen(afsnit

Kontaktassistancecenteret,hvis ulempen varer ved. Modeller med stjerne- trekantsstarter: trykpåtermomagnetensknap,der eranbragtiel-tavlensboks(g. 20)ogstartigen(g. 2b) Kontaktassistancecenteret,hvis ulempen varer ved. Andre modeller: sluk og tænd igen med trykrelæets knap. Kontaktassistancecenteret,hvis ulempen varer ved. Elektriske problemer. Kontakt assistancecenteret. Kompressoren vibrerer under driften og motorens lyd er hakkendeHvisdenstandser,går denikkeigangigen,påtrodsafat motoren kan høres. Monofasemotorer: Defekt kondensator. Lad kondensatoren udskifte. Trefasemotorer: En af faserne i trefaseforsyningen mangler,sandsynligvisafbrudtaf en sikring. Undersøgsikringerneiel-tavlen ellerel-kassenoguskifteventuelt skadedesikringer(g. 23). Unormal olieforekomst i systemet. Overdreven oliepåfyldning i gruppen. Kontroller olieniveauet. Segmentslitage. Kontakt assistancecenteret. Kondensudslip fra aedningshanen. Snavs/sandforekomsterihanen. Rengør hanen. Ethvert andet indgreb skal udføres af et af de autoriserede assistancecentre, idet originale reservedele er påkrævede. Maskinsikkerheden kan kompromitteres og garantien bortfalder automatisk hvis der udføres maskinændringer.67
