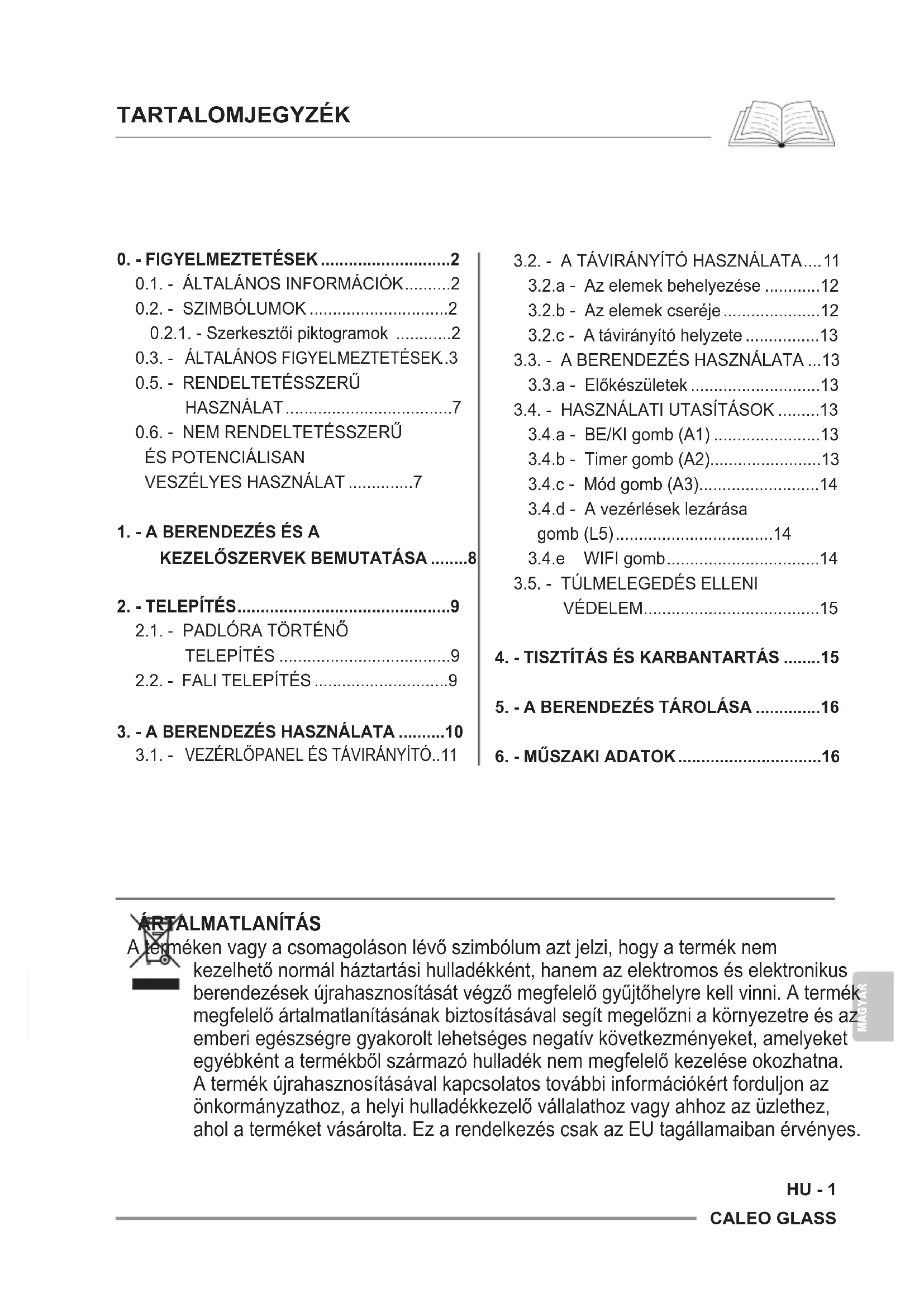

HASZNÁLATI ÚTMUTATÓ Caleo Glass OLIMPIA SPLENDID

1. - A BERENDEZÉS ÉS A KEZELŐSZERVEK BEMUTATÁSA .....8

2. - TELEPÍTÉS......9

2.1.- PADLÓRA TÖRTÉNŐ TELEPÍTÉS .....9
2.2.-FALI TELEPÍTÉS....9

3. - A BERENDEZÉS HASZNÁLATA .....10

3.1. - VEZÉRLÖPANEL ÉS TÁVIRÁNYÍTÓ..11

3.2. - A TÁVIRÁNYÍTÓ HASZNÁLATA....11
3.2.a - Az elemek behelyezése .....12
3.2.b - Az elemek cseréje....12
3.2.c - A távirányító helyzete .....13
3.3. - A BERENDEZÉS HASZNÁLATA ...13
3.3.a - Előkészületek 13
3.4. - HASZNÁLATI UTASÍTÁSOK .....13
3.4.a - BE/KI gomb (A1) .....13
3.4.b - Timer gomb (A2)....13
3.4.c - Mód gomb (A3)....14
3.4.d - A vezérlések lezárása gomb (L5)....14
3.4.e WIFI gomb....14

3.5. - TÚLMELEGEDÉS ELLENI VÉDELEM....15

1. • TISZTÍTÁS ÉS KARBANTARTÁS .....15
2. • A BERENDEZÉS TÁROLÁSA .....16
3. • MÜSZAKI ADATOK....16

ÁRTALMATLANÍTÁS

A terméken vagy a csomagoláson lévő szimbólum azt jelzi, hogy a termék nem kezelhető normál háztartási hulladékként, hanem az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőhelyre kell vinni. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyeket egyébként a termékből származó hulladék nem megfelelő kezelése okozhatna. A termék újrahasznosításával kapcsolatos további információkért forduljon az önkormányzathoz, a helyi hulladékkezelő vállalathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta. Ez a rendelkezés csak az EU tagállamaiban érvényes.

0. - FIGYELMEZTETÉSEK

0.1. - ÁLTALÁNOS INFORMÁCIÓK

Először is szeretnénk megköszönni, hogy a termékünk megvásárlása mellett döntött.

0.2. - SZIMBÓLUMOK

A következő fejezetben látható piktogramok lehetővé teszik, hogy gyorsan és egyértelműen hozzáférhetők legyenek azok az információk, amelyek a gép biztonságos körülmények közötti helyes használatához szükségesek.

0.2.1. - Szerkesztői piktogramok

	Azt jelzi, hogy ezt a dokumentumot figyelmesen el kell olvasni a berendezés üzembe helyezése és/vagy használata előtt.
	Jelzi, hogy a jelen dokumentumot minden karbantartási és/ vagy tisztítási művelet előtt figyelmesen el kell olvasni.
	Jelzi, hogy a mellékelt kézikönyvek további információkat tartalmazhatnak.
	Jelzi, hogy információk találhatók a felhasználói kézikönyvben vagy a telepítési kézikönyvben.
	Azt jelzi, hogy a szervizszolgálat szakembereinek a berendezést a telepítési kézikönyvben foglaltaknak megfelelően kell kezelniük.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, áramütés veszélyével jár.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, fizikai sérülés veszélyével jár.
	Jelzi az érintett személyzet számára, hogy a leírt művelet, ha nem a biztonsági előírásoknak megfelelően kerül végrehajtásra, magas hőmérsékletű alkatrészekkel való érintkezés következtében égési sérüléseket okozhat.
	Az e szimbólummal bevezetett bekezdések nagyon fontos információkat és előírásokat tartalmaznak, különösen a biztonsággal kapcsolatban. A szabályok be nem tartása az alábbi következményekkel járhat:- veszély a kezelők biztonságára- a szerződéses garancia elvesztése- a gyártói felelősség megszűnése.
	Olyan műveleteket jelöl, amelyek végrehajtása szigorúan tilos.
	Figyelmezteti az érintett személyzetet, hogy a túlmelegedés elkerülése érdekében tilos letakarni a berendezést.

0.3. - ÁLTALÁNOS FIGYELMEZTETÉSEK

AZ ALAPVETŐ BIZTONSÁGI INTÉZKEDÉSEKET MINDIG BE KELL TARTANI AZ ELEKTROMOS BERENDEZÉSEK HASZNÁLATAKOR A TÜZ, ÁRAMÜTÉS ÉS SZEMÉLYI SÉRÜLÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN, BELEÉRTVE A KÖVETKEZÖKET:

1. A törvényi előírások értelmében bizalmas dokumentum, az OLIMPIA SPLENDID gyártó kifejezett engedélye nélkül a sokszorosítása vagy harmadik félnek történő továbbítása tilos. A gépeket a gyártó frissítheti, és ezért előfordulhat, hogy a gépek a bemutatottaktól eltérő részletekkel rendelkeznek, de ez nem befolyásolja a kézikönyv tartalmát.

2. Mielött bármilyen műveletet (telepítés, karbantartás, használat) végezne, figyelmesen olvassa el ezt a kézikönyvet, és pontosan kövesse az egyes fejezetekben leírtakat.

3. Örizze meg gondosan a jelen kézikönyvet az esetleges későb-bi használatra.

4. A csomagolás eltávolítása után ellenőrizze a berendezés épse-gét. A csomagolóanyagok potenciális veszélyforrást jelentenek, ezért a gyermekektől távol tartandók.
5. A GYÁRTŐ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZI KÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁR KÉRT.

6. A gyártó fenntartja magának a jogot, hogy modelljeit bármikor módosítsa, de ez nincs kihatással a jelen kézikönyvben leírt alapvető jellemzőkre.

7. A berendezés csatlakoztatása előtt ellenőrizze, hogy az adat-

táblán közölt adatok és az elektromos hálózat adatai egyeznek-e. Az adattábla a berendezésen található.

|

1. A berendezést telepítse a gyártó utasításai sztelen telepítés olyan személyi vagy állatoknak okozott sérüléseket és dologi károkat okozhat, amelyekért a gyártó nem vállal felelősséget.

1

1. A berendezés kizárólag álló helyzetben használható.

2. A kábelt teljesen le kell tekerni a berendezésról a használathoz.

3. A berendezéshez dugvillával ellátott tápkábel tartozik (Y csatlakozó). A kockázatok elkerülése érdekében, ha a tápkábel meg-sérül, a gyártónak, az általa megbízott műszaki szolgálatnak, vagy egy hasonló képzettségű személynek ki kell azt cserélnie.
4. A berendezést úgy kell telepíteni, hogy a kapcsolók és egyéb kezelőszervek ne legyenek elérhetők annak a személynek a számára, aki a fürdőkádban vagy a zuhany alatt tartózkodik.
5. Hosszabbítók csak főkozott elővigyázatossággal használhatók.

14a. Ha a berendezés a padlóra lesz telepítve (a lábak használatával), legalább 1m-es távolságot kell tartani a többi tárgytól (1. ábra).
14b. Ha a berendezés a falra lesz telepítve (a konzol használatával), legalább 1m-es távolságot kell tartani a plafontól, és legalább 15 cm távolságot kell hagyni a többi tárgytól (1. ábra).
14c. A tüzveszély elkerülése érdekében a berendezésen lévő leve-gő kimenetek és a többi tárgy (textilek, függönyök, vagy más tüzveszélyes anyagok) között legalább 1m távolságot kell tartani (2. ábra).
15. A berendezést hőforrások közelébe elhelyezni tilos.
16. A berendezés nem alkalmas ruhaszárításra.

1. Ügyelni kell arra, hogy a levegő beszívó és kifújó nyílásokba ne kerüljenek idegen tárgyak, mert ez áramütést vagy tüzet okozhat, illetve károsíthatja a berendezést.

2. Ügyelni kell arra, hogy a kábel müködés közben ne érjen forró felületekhez.

3. A kábelt szönyeg, takaró vagy kábelvezetők alatt vezetni ti-los. A megbotlás veszélyének elkerülése érdekében a kábelt mindig egy kevéssé forgalmas helyen kell elhelyezni.

4. Ne tekerje a kábelt a berendezés köré, ne tekerje fel, és ügyeljen arra, hogy a kábel ne csavarodjon meg, mert ez gyengítheti a szigetelést, akár annak törését is okozhatja.

5. A berendezést nem szabad elrakni addig, amíg meleg.

6. A berendezést a szabadban vagy nedves felületeken használni tilos.

1. A berendezés nem használható külső vezérlőkkel, időzítőkkel vagy más automatikus bekapcsolásra alkalmas egységgel mert ez tűzveszélyes helyzeteket idézhet elő abban az esetben, ha a berendezés le van fedve, vagy rosszul lett elhelyezve.

2. A berendezés függőleges helyzetben történő használatra lett tervezve.

3. Nem alkalmas vízszintes helyzetben történő használatra.

4. Ügyeljen arra, hogy ne ömöljön folyadék a berendezésre.

1. Gyermekek vagy fogyatékossággal élő személyek nem használhatják a berendezést.

1. A berendezést 8 éven feletti gyermekek, valamint csökke fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek illetve a szükséges tapasztalattal vagy a megfelelő ismeretekkel nem rendelkező személyek is használhatják, amennyiben felügyelet alatt állnak, vagy megkapták a berendezés biztonságos használatára vonatkozó utasításokat, és megértették a berendezés okozta veszélyeket.

1. Gyermekek nem játszhatnak berendezéssel. A felhasználó által végzett tisztítást és karbantartást nem végezhetik felügyelet nélkül gyermekek.

1. A 3 év alatti gyermekeket a berendezéstől távol kell tartani, vagy folyamatosan felügyelni kell öket.

1. A 3 és 8 év közötti gyermekek számára csak a berendezés be- és kikapcsolása megengedett, ha az a megfelelő üzemi helyzetbe lett elhelyezve vagy telepítve, és a gyermekek felügyelet alatt állnak, vagy megkapták a berendezés biztonságos használatához szükséges utasításokat, és megértett az ebböl származó veszélyeket.

1. A 3 és 8 év közötti gyermekek nem dughatják be a csatlakozót a konnektorba, nem tisztíthatják ki a berendezést, és nem végezhetnek rajta beállításokat vagy felhasználói karbantartást.

1. Az elektromos konvektort fürdőkádak, zuhany vagy medencék közvetlen közelében használni tilos.

1. FIGYELEM - A termék bizonyos részei átforrósodhatnak, és égési sérüléseket okozhatnak. Gyermekek vagy kiemelten sérkeny személyek jelenlétében nagyon körültekintően kell eljárni.

1. FIGYELEM - A túlmelegedés elkerülése érdekében a berendezést letakarni tilos (3. ábra).

A berendezés helyes használata érdekében TILOS:

a. a berendezést egy rögzített konnektor alatt elhelyezni;
b. a csatlakozó konnektorból történő kihúzásakor a berendezés tápkábelét vagy magát a berendezést húzni;
c. a berendezést az időjárás hatásainak (esőnek, szélnek stb.) kitenni;
d. a berendezést szükségtelenül csatlakoztatott állapotban hagyni;
e. berendezéshez vizes vagy nedves kézzel nyúlni.

1. A berendezés kizárólag a gyártó által mellékelt utasítások szerint használható. A gyártó semmilyen más használatom nem javasol, mert az áramütést, tüzet vagy személyi sérüléseket okozhat.

1. A túlmelegedést leggyakrabban a berendezésre lerakódo por és szennyeződések okozzák. Távolítsa el rendszeresen ezeket a lerakódásokat a szellőző nyílásokon keresztül egy porszívó segítségével. A művelet megkezdése előtt húzza ki a berendezés csatlakozóját a konnektorból.

2. A berendezést súrolószerrel tisztítani tilos. A tisztításhoz használjon szappanos vízzel megnedvesített (nem eláztatott) kendőt.

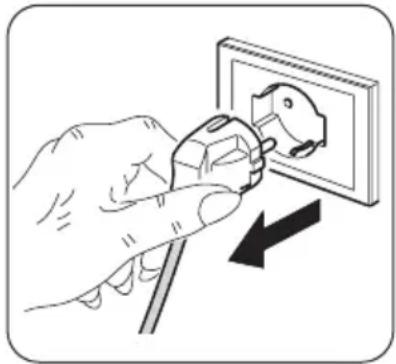

3. A tisztítás megkezdése előtt húzza ki a csatlakozót a konnektor-ból.

4. Ne csatlakoztassa a berendezést az áramellátáshoz egészen addig, amíg nincs teljesen összeszerelve és beállítva.

5. A berendezést elmosni, illetve vízbe vagy egyéb folyadékba meríteni tilos. Rövidzárlatot vagy tüzet okozhat.

A berendezést zárt térben (pí. egy szekrény belsejében) működtetni tilos, mert tüzet okozhat.

Ha a berendezés csatlakozója nem illik a konnektorba, cserél-tesse ki egy szakemberrel, ellenőrizze továbbá azt is, hogy a konnektor vezetékeinek keresztmetszete megfelel-e a berendezés teljesítményfelvételének. Konnektor átalakítók és hosz-szabbítók használata nem ajánlott, de ha erre mégis szükség van, akkor a használt átalakítóknak és hosszabbítóknak meg kell felelniük az érvényben lévő biztonsági előírásoknak, és az áramhordozó képességük (A) nem lehet kisebb, mint a be-rendezés maximális áramfelvétele.

1. Ha a berendezésen üzemzavar vagy hiba lépett fel, a tápvezeték vagy a csatlakozó megsérült, a berendezés leesett, vagy

más módon sérült, tilos a használata. Kapcsolja ki a berendezést, húzza ki csatlakozót a konnektorból, és ellenőriztesse szervizes szakemberrel.

1. Az illetéktelen személyek által végzett szétszerelési, javítási vagy átalakítási műveletek súlyos károkat okozhatnak, és érvénytelenítik a garanciát.
2. Ne szerelje szét, és ne módosítsa a berendezést.

3. A berendezés saját kezű javítása rendkívül veszélyes.

4. Ha más berendezésből gáz szivárog, a berendezés használa-ta előtt jól szellőztesse ki a helyiséget.

5. Csak a berendezés kikapcsolása után húzza ki a csatlakozót a konnektorból.

6. Ha a berendezést nem kívánja tovább használni, húzza ki a csatlakozót a konnektorból, és a tápkábel elvágásával tegye a berendezést üzemképtelenné.

7. Tanácsos továbbá a berendezés potenciálisan veszélyes alkatrészeit veszélytelenné tenni, hogy az üzemképtelen berendezés ne jelenthessen veszélyt pl. a gyerekek számá esetlegesen játszanak vele.
8. Egy hosszabb üzemen kívüli időszakot követő első használatkor a működés enyhén zajos lehet, és némi kell szag távozhat a berendezésből. Ez teljesen normális ség, néhány percnyi működés után megszűnik.

0.5. - RENDELTETÉSSZERÜ HASZNÁLAT

1. A berendezés kizárólag elektromos konvektorként használható azzal az egyetlen céllal, hogy az adott helyiség levegőjét kellemessé tegye.
2. A berendezést kizárólag lakossági vagy azzal egyenértékű használatra tervezték, ipari vagy kereskedelmi használat nem alkalmas.
3. A berendezés nem rendeltetésszerű használatáért és az ezek következtében fellépő személyeknek vagy állatoknak okozott sérülésekért és dologi károkért az OLIMPIA SPLENDID semmilyen felelősséget nem vállal.

0.6. -NEM RENDELTETÉSSZERÜ ÉS POTENCIÁLISAN VESZÉLYES HASZNÁLAT

1. A berendezés nem használható olyan területen, ahol benzint, festéket vagy egyéb tűzveszélyes folyadékot használnak vagy tárolnak, illetve, ahol tűz- vagy robbanásveszélyes gázok fordulhatnak elő.

HU - 7

1. A berendezés nem használható akkor, ha a helyiségben röviddel a használat előtt rovarirtó szereket porlasztottak, vagy a helyiségben meggyújtott füstölők, vegyszer gözei vagy olajos maradványok vannak.
2. Ha olyan személyek tartózkodnak a helyiségben, akik nem képesek ön-állóan elhagyni azt, a berendezés nem vagy csak folyamatos felügyelet biztosítása mellett használható.
3. FIGYELEM - A túlmelegedés elkerülése érdekében a berendezést letakarni tilos (3. ábra).

Ezt a terméket csak az ebben a kézikönyvben megadott elő-írásoknak megfelelően szabad használni. A meghatározottaktól eltérő használat súlyos sérülést okozhat. A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZIKÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁROKÉRT.

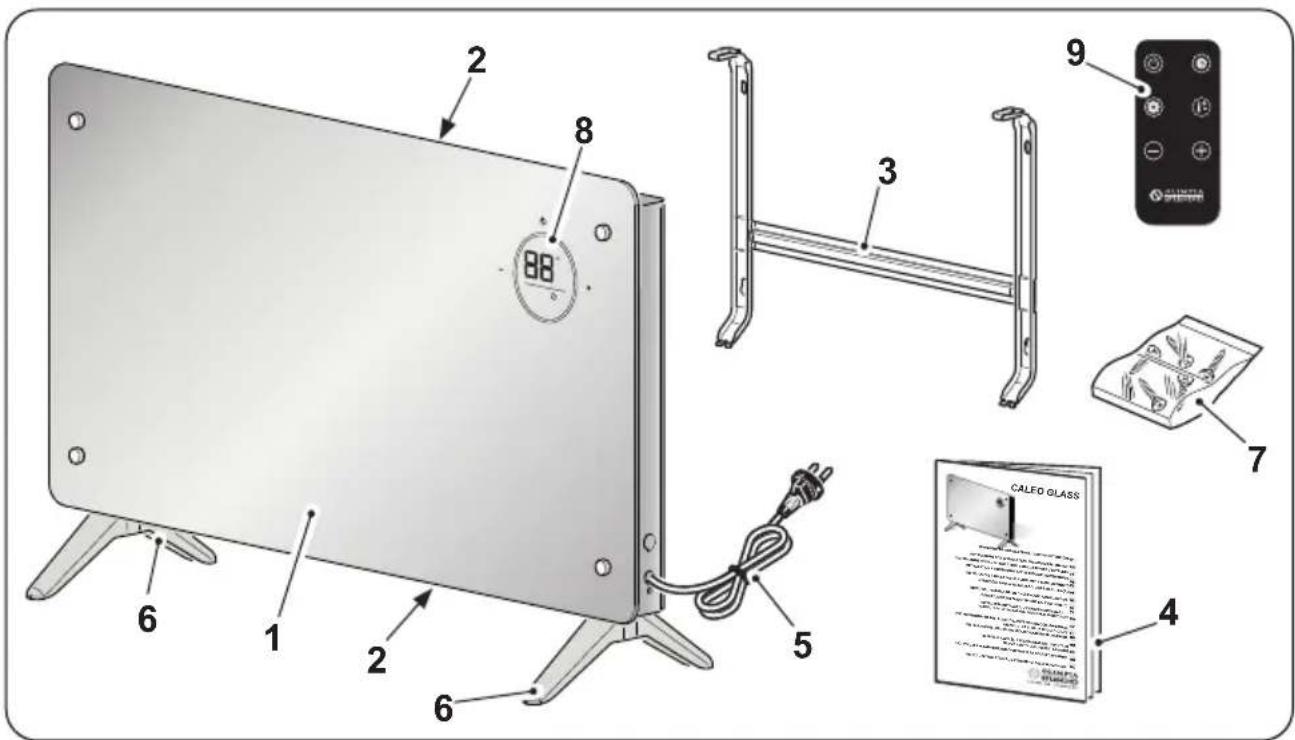

1. - A BERENDEZÉS ÉS A KEZELŐSZERVEK BEMUTATÁSA

1. A berendezés teste

2. Levegő beszívó/ kifúvó rács

3. Konzol fali felszereléshez

4. Kezelési útmutató

5. Tápkábel

6. Lábak

7. Csavarkészlet
8. LED kijelző
9. Távirányító

- A csomagolóanyagok eltávolítása után ellenőrizze, hogy a berendezés teljesen ép-e. Ha kétsége merül fel, ne használja, hanem forduljon szakemberhez.

2.1. -PADLÓRA TÖRTÉNŐ TELEPÍTÉS (4. ábra)

• Fordítsa a berendezést fejjel lefelé.

Állítsa a berendezést egy stabil, sík felületre, ügyelve arra, hogy ne borulhasson fel, és ne sérülhessen meg. A felületek védelme érdekében helyezzen egy puha rongyot a berendezés és a támasztó felület közé.

• Csatlakoztassa a lábakat (6) a berendezés testére (1).
  • Rögzítse a lábakat (6) az erre szolgáló csavarokkal (7).

Ellenőrizze, hogy a lábak helyesen lettek-e felszerelve.

- Tekerje le teljesen a tápkábelt.

2.2. -FALI TELEPÍTÉS

- A telepítés megkezdése előtt ellenőrizze a következőket:

• A berendezés nincs kitéve hő- vagy gözforrásnak.
• A berendezés és a plafon között legalább 1m szabad hely marad (1. ábra).
• A berendezést a padlótól számított legalább 15 cm-es magasságba kell felszerelni (1. ábra).
• A falnak, amelyre a beltéri egységet rögzíteni szeretné, stabilnak, szilárdnak kell lennie, és képesnek kell lennie arra, hogy megtartsa az egység súlyát.
• A levegő szabad áramlását semmi sem akadályozhatja sem a bemeneti sem a kimeneti oldalon.
• A berendezés nem szerelhető fel közvetlenül háztartási gépek (televízió, rádió, hűtőszekrény stb.) vagy hőforrás fölé.

- A korábbiakban felsorolt feltételek ellenőrzése után szerelje fel a tartókonzolt (5. ábra):

• Tegye a konzolt (3) a falhoz.
• Jelölje ki a furatok helyét, és ellenőrizze, hogy szintben vannak-e.
• Fúrja ki a furatok helyét egy a fal anyagának megfelelő fúróheggyel.

Ellenőrizze, hogy a fúrás helyén nincsenek-e csővezetékek vagy kábelvédő csövek.

- Helyezze be a dübeleket (7a) a furatokba, és rögzítse a konzolt (3) a falra a mellékelt csavarokkal (7b - 7c) (5. ábra).

Egy vízmérték segítségével ellenőrizze, hogy a tartókonzol (3) szintben van-e.

• Függőleges és oldalirányú mozgatással ellenőrizze, hogy a konzol (3) elég stabil-e.
• Vigye a berendezést (1) a konzolon (3) lévő akasztó horgok (3a) magasságába.
• Rögzítse a berendezést (1) a konzolra (3) berendezés horgokra (3a) történő rápattintásával.

Próbálja meg a berendezést függőleges és vízszintes irányban is megmozgatni, és ellenőrizze, hogy a rögzítés biztonságosan tart-e.

- Húzza meg a konzol (3) felső részén található csavarokat (7d) az 5. ábrán látható módon.

• Ellenőrizze, hogy a függönyök vagy egyéb tárgyak nem zárják-e el a levegő útját (2. ábra).
• Dugja be a csatlakozót a konnektorba.

Ellenőrizze, hogy az adattáblán látható adatok megegyeznek-e a hálózat adataival. A megbotlás veszélyének elkerülése érdekében a kábelt mindig egy kevéssé forgalmas helyen kell elhelyezni.

3. - A BERENDEZÉS HASZNÁLATA

A berendezés üzemmódjai mind a távirányítóval mind a vezérlőpanelről kiválaszt-hatók.

A berendezésre szerelt hangjelző sípolással jelzi a kiválasztott funkció vételét.

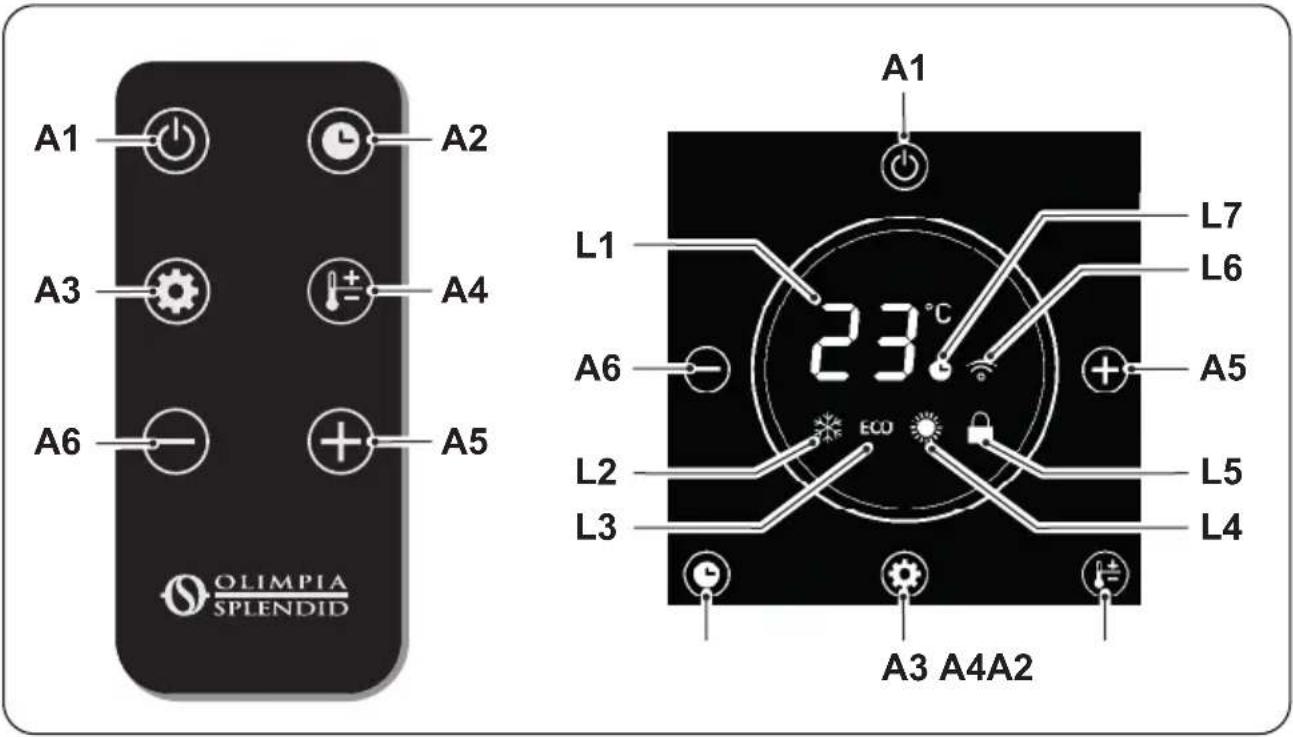

3.1. - VEZÉRLÓPANEL ÉS TÁVIRÁNYÍTÓ

A1 A2 A3 A4 A6 A5 OLIMPIA SPLENDID A1 L1 L7 L6 A6 A5 L2 ECO L5 L3 L4 A3 A4A2

A1. BE/KI kapcsoló
A2. Timer gomb
A3. Mód gomb
A4. Hömérséklet gomb
A5. Timer/hömérséklet növelő gomb

A6. Timer/hömérséklet csökkentő gomb
L1. Kijelző
L2. Fagyvédelmi mód jelző LED
L3. Eco mód jelző LED

L4. Fütés mód jelző LED
L5. Vezérlések letiltását jelző LED
L6. WIFI mód jelző LED
L7. Timer mód jelző LED

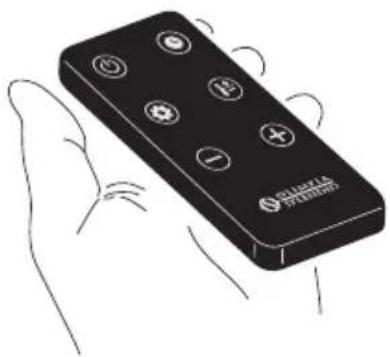

3.2. - A TÁVIRÁNYÍTÓ HASZNÁLATA

A berendezéshez mellékelt távirányító az az eszköz, amely lehetővé teszi a berendezés kényelmesebb használatát. Az eszközt gondosan kell kezelni, tehát:

• Ügyeljen arra, hogy ne kerüljön bele nedvesség (nem szabad vízzel lemosni és az időjárás hatásinak kitenni).
• Figyeljen arra, hogy ne essen le a földre, és ne érjék heves ütések.
• Kerülje a közvetlen napfény hatását.

• A távirányító infravörös technológiával működik.
• Használat közben ne helyezzen akadályt a távirányító és a berendezés közé.
• Ha más távirányítós eszközöket használnak a helyiségben (TV, sztereó rendszerek stb.), interferencia léphet fel.
• Az elektronikus lámpák és fénycsövek zavarhatják a távirányító és a berendezés közötti átvitelt.

HU - 11

- Vegye ki az elemeket, ha a távirányítót hosszabb ideig nem használja.

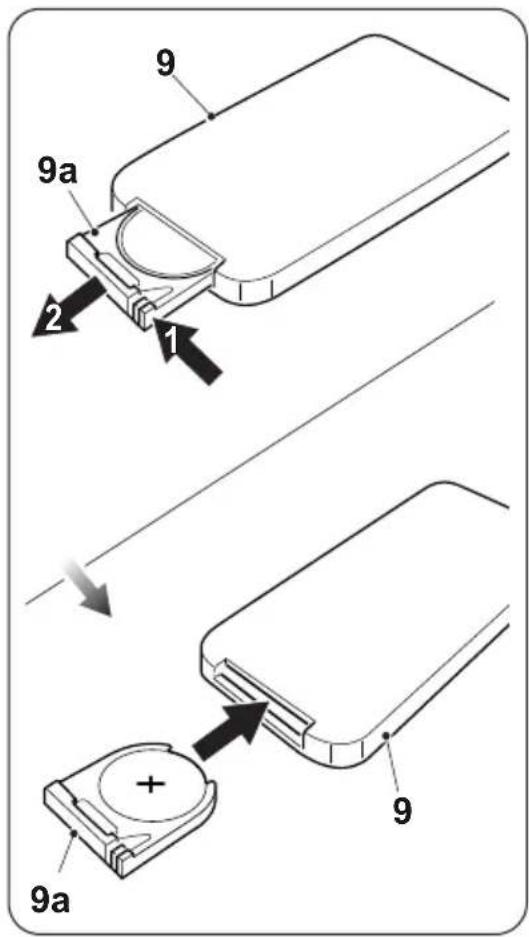

3.2.a - Az elemek behelyezése

Az elemek a berendezés tartozékai.

Az elemek helyes behelyezése:

a. Távolítsa el az elemtartó (9a) fedelét.
b. Helyezze be az elemeket az elemtartóba.

Tartsa be pontosan az elemtartó alján feltüntetett polaritást.

c. Zárja vissza megfelelően a fedelet.

3.2.b - Az elemek cseréje

Az elemeket akkor kell kicserélni, ha a távirányító valamelyik gombjának megnyomásakor a berendezés nem ad ki a parancs fogadását megerősítő sípoló hangot.

Használjon mindig új elemeket.

A régi vagy más típusú elemek használata a távirányító meghibásodását okozhatja.

9 9a 2 1 9 + 9a 9

A távirányító 3,0V-os (CR 2025 típusú) lítium gombelemmel működik.

A lemerülést követően mindkét elemet ki kell cserélni, és a megfelelő gyűjtőhelyen kell leadni, vagy a helyi előírásoknak megfelelően kell ártalmatlanítani.

- Ha néhány hétig vagy annál hosszabb ideig nem használja a távirányítót, vegye ki az elemeket.

A szivárgó elemek károsíthatják a távirányítót.

Ne töltse újra, és ne szerelje szét az elemeket. Ne dobja az elemeket tűzbe.

Kigyulladhatnak vagy felrobbanhatnak.

3.2.c - A távirányító helyzete

Tartsa a távirányítót olyan helyzetben, ahonnan a jel elérheti a berendezés vevőjét (maximális távolság kb. 4 méter - teli elemekkel).

A távirányító és a berendezés között lévő akadályok (bútorok, függönyök, falak stb.) jelenléte csökkenti a távirányító hatótávolságát.

3.3. - A BERENDEZÉS HASZNÁLATA

3.3.a - Előkészületek

- A berendezés előzőekben leírtak szerint történő telepítése után ellenőrizze, hogy az adattáblán látható adatok megegyeznek-e a hálózat adataival.

- Dugja be a csatlakozót a konnektorba; a berendezés egy sípoló hangot hallat, és a kijelzön kigyullad az (A1) gomb.

3.4. - HASZNÁLATI UTASÍTÁSOK

A berendezés az első bekapcsoláskor sípoló hangot hallat, és készenléti (stand-by) üzemmódba kapcsol. Egyetlen gomb működése sincs engedélyezve a BE/KI kapcsoló kivételével. A vezérlőpanel gombjai kigyulladnak, és a kijelzőn megjelenik a mért szobahőmérséklet.

A funkciók engedélyezése és módosítása mind a vezérlőpanellel mind a távirányítóval lehetséges.

3.4.a - BE/KI gomb (A1)

Készenléti (stand-by) módban a BE/KI kapcsoló kivételével minden gomb működése le van tiltva.

Nyomja meg az (A1) gombot a berendezés be- és kikapcsolásához.

A berendezés alapbeállításban fütési módra van beállítva (az L4 LED világít), de az összes többi funkció is engedélyezve van.

3.4.b - Timer gomb (A2)

Nyomja meg az (A2) gombot a Timer mód megnyitásához, majd nyomja meg az (A5) vagy (A6) gombot a beállított időtartam növeléséhez vagy csökkentéséhez. A beállítás a következő sorrend szerint váltakozik:

(0h (az időzítő kikapcsolva) --> 1h --> 2h --> .. 23h --> 24h --> .. 0h (az időzítő kikapcsolva) --> ..).

Ha a funkció aktív, az (L7) LED világít.

Amikor a fagyvédelmi funkció aktív, nyomja meg az (A2) gombot a berendezés bekapcsolási idejének beállításához, majd nyomja meg az (A5) vagy (A6) gombot a beállított időtartam növeléséhez vagy csökkentéséhez. A beállítás a következő sorrend szerint váltakozik:

$$ \begin{array}{l} (0 h (a z i d \acute {o} z \acute {i} t \acute {o} k i k a p c s o l v a) \dashrightarrow 1 h \dashrightarrow 2 h \dashrightarrow .. 2 3 h \dashrightarrow 2 4 h \dashrightarrow .. 0 h (a z i d \acute {o} z \acute {i} - \ \quad t \acute {o} k i k a p c s o l v a) \dashrightarrow ..). \end{array} $$

Ha a funkció aktív, az (L7) LED világít.

3.4.c - Mód gomb (A3)

Nyomja meg a vezérlőpanelen vagy a távirányítón az (A3) gombot a funkció bekapcsolásához; ekkor a kívánt mód mellett lévő LED kigyullad.

Fagyvédelmi mód

A berendezés csak akkor füt, ha a mért hömérséklet 5 fok alá csökken. Amikor a berendezés 7 fok feletti hömérsékletet mér, kikapcsol.

Ebben a módban a hőmérséklet nem állítható be.

Eco mód

A berendezés 1000 W-on (alacsony teljesítményen) füt.

Ebben a módban a hőmérséklet beállítható. Ehhez nyomja meg az (A4) gombot, majd az (A5) és az (A6) gombbal állítsa be a kívánt értékeket.

Fűtési mód

A berendezés 2000 W-on (nagy teljesítményen) füt.

Ebben a módban a hőmérséklet beállítható. Ehhez nyomja meg az (A4) gombot, majd az (A5) és az (A6) gombbal állítsa be a kívánt értékeket.

A kívánt hömérséklet beállításakor a beállított érték kb. 10 másodpercig villog, majd, amikor a berendezés menti a kért értéket, a kijelzön ismét a mért hömérséklet jelenik meg.

3.4.d - A vezérlések lezárása gomb (L5)

Ha a berendezést kb. 1 percig nem használja, a berendezés készenléti üzemmódba kapcsol, és a kijelzőn az (L5) LED világít.

A zár funkció feloldásához nyomja meg az (A5) vagy (A6) gombokat. Az (L5) LED kialszik.

3.4.e - WIFI gomb

Amikor a gomb kigyullad, a berendezés eszköz-keresési módban van, és az (L6) LED villog. A funkció aktiválásához a későbbiekben tartsa lenyomva az (A1) gombot néhány másodpercig, amíg az (L6) LED villogni nem kezd.

Amikor a berendezés csatlakozik az okostelefonhoz, a LED (L6) nem villog tovább, hanem folyamatosan világít a kijelzón.

Olvassa be a QR kódot a WIFI hálózat csatlakoztatását és az alkalmazás használatát bemutató utasítások letöltéséhez.

3.5. - Túlmelegedés elleni védelem

A berendezés egy túlmelegedés elleni védelemmel is el van látva, amely kikapcsolja a berendezést, ha az túlmelegszik.

Ebben az esetben:

a. kapcsolja ki a berendezést, és húzza ki a csatlakozót a konnektorból;
b. szüntesse meg az okot (a levegő beszívó nyílás eltömödött, a levegő bemenet és kimenet előtt akadályok vannak stb.);
c. hagyja a berendezést 30 másodpercig hűlni;
d. indítsa újra a berendezést.

Ha a probléma továbbra is fennáll, kapcsolja ki a berendezést, húzza ki a csatlakozót a konnektorból, és vegye fel a kapcsolatot a forgalmazóval vagy a szervizközponttal.

4. - TISZTÍTÁS ÉS KARBANTARTÁS

A berendezés tisztításának vagy karban- tartásának megkezdése előtt húzza ki a csatlakozót a konnektorból és várja meg, hogy a ventilátor teljesen megálljon.

- Használjon száraz ruhát a berendezés tisztításához.

- Ha a berendezés nagyon szennyezett, kímélő tisztítószeres langyos (max. 50°C-os) vízzel átitatott ruha is használható a berendezés külső tisztításához. Törölje szárazra.

- A levegő beszívó és kifúvó rácsokra lerakódott por eltávolításához használjon ecsetet vagy porszívót (6. ábra).

• Mielőtt a csatlakozót visszadugná a konnektorba, ellenőrizze, hogy a berendezés megszáradt-e.
• Ne használjon vegyszeres vagy antisztatikus kendőt a berendezés tisztításához.

HU - 15

CALEO GLASS

• Ne használjon benzint, hígítót, polírozó pasztát vagy hasonló oldószereket. Ezek a termékek a műanyag felület repedését vagy deformálódását okozhatják.
• A berendezés tisztításához továbbá olajat, vegyszereket, vagy súrolószereket használni tilos.
• A berendezést vízzel lemosni, vagy a berendezést vízbe meríteni tilos.

Ha a berendezés hibásan működik, ne próbálja meg szétszerelni, hanem forduljon a forgalmazóhoz vagy a szervizhez.

5. - A BERENDEZÉS TÁROLÁSA

- Ha a berendezést hosszabb ideig nem használja, vagy várhatóan nagy porral járó munkálatokra kerül sor, tanácsos a berendezést elrakni. Ennek menete a következő:

• Kapcsolja ki a berendezést, és húzza ki a csatlakozót a konnektorból.
• Vigye a berendezést száraz, hűvös, nedvességtől védett helyre.

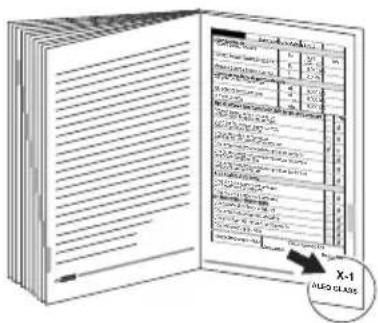

6. - MÜSZAKI ADATOK

- Lásd az útmutató utolsó oldalain közölt táblázatot.

CALEO GLASS	Adat Jelölés Érték	Mértékegység
Hőteljesítmény
Névleges hőteljesítmény	P_nom	2,0 kW
Minimális hőteljesítmény (indikatív)	P_min	1,0 kW
Maximális folyamatos hőteljesítmény	P_max,c	2,0 kW
További villamosenergia-fogyasztás
Névleges hőteljesítményen	eI_max	0,000 kW
Minimális hőteljesítményen	eI_min	0,000 kW
Készenléti állapotban	eI_SB	0,001 kW

Hőteljesítmény típusa / helyiséghőmérséklet-szabályozás	Igen	Nem
Egylépcsős hőteljesítmény, helyiséghőmérséklet-szabályozás nélkül
Két- vagy több manuálisan állítható fokozat, helyiséghőmérséklet-szabályozás nélkül
Helyiséghőmérséklet-szabályozás mechanikus termosztáttal
Elektronikus helyiséghőmérséklet-szabályozás
Elektronikus helyiséghőmérséklet-szabályozás és napi programozás
Elektronikus szobahőmérséklet-ellenőrzés és heti programozás
Egyéb szabályozási lehetőségek
Helyiséghőmérséklet-szabályozás mozgásérzékelővel
Helyiséghőmérséklet-szabályozás nyitott ablak érzékelővel
Távirányítási lehetőséggel
Adaptív indítással
Korlátozott működési idővel
Fekete gömbös hőmérővel

[e-mail]

Olimpia Splendid SpAVia Industriale 1/3, 25060 Cellatica, Brescia, Olaszország
