| Termék típusa | Tartályos légsűrítő |
| Márka | Stanley |
| Modell | DN 20086 |
| Rendeltetésszerű használat | Sűrített levegő előállítása pneumatikus szerszámokhoz, felfújáshoz, festéshez, vizes tisztítószerekkel való mosáshoz |
| Üzemi környezeti hőmérséklet | +5°C - +40°C |
| Biztonsági távolság | Legalább 4 méter a kompresszor és a munkaterület között |
| Szakaszossági arány | Példa: S3 25% (2,5 perc üzem, 7,5 perc szünet) - lásd az adattáblát |
| Hővédelem | Igen (automatikus leállás túlmelegedés esetén, automatikus újraindítás lehűlés után) |
| Biztonsági szelep | Gyárilag a tartály maximális nyomására állítva - ne állítsa át |
| Nyomáskapcsoló | Gyárilag beállítva - leállás max. nyomáson, automatikus újraindítás min. nyomáson |
| Szívószűrő | Tisztítás vagy csere 100 üzemóránként |
| Kondenzvíz leeresztése | Minden nap és munka végén - nyissa ki a leeresztő csapot a tartály alján |
| A készülék tisztítása | Nedves ronggyal (kihúzva) - ne használjon oldószereket vagy gyúlékony folyadékokat |
| Hosszabbító kábel | Max. 5 m hossz, min. 1,5 mm² keresztmetszet - ezen túl nem ajánlott |
| Szállítás | Használja a fogantyút - ne szállítsa nyomás alatt |
| Tárolás | Száraz helyen, állva, illetéktelen személyektől elzárva |
| Pótalkatrészek | Kizárólag eredeti alkatrészeket használjon, amelyek a hivatalos szervizközpontokban kaphatók |
| Ártalmatlanítás (WEEE) | Ne dobja a háztartási hulladékba - leadhatja szelektív hulladékgyűjtőben |
| Garancia | Érvénytelen, ha a gépet megváltoztatták vagy nem rendeltetésszerűen használták |
Gyakran ismételt kérdések - DN 20086 STANLEY
Felhasználói kérdések a következőről DN 20086 STANLEY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kompresszor PDF formátumban ingyenesen! Találja meg kézikönyvét DN 20086 - STANLEY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DN 20086 márka STANLEY.
HASZNÁLATI ÚTMUTATÓ DN 20086 STANLEY
HU Automatikus beindulás veszélye
HU A légutak, a látás és a hallás védelme kötelező
HU Órízze meg a kézikönyvet a jövőben való tanulmányozáshoz
1 - A gyártó adatai
2 - CE jelölés és WEEE szimbólum
3 - Típus / kód / sorozatszám
4 - Levegőkiszorítás, (l/min) és (cfm)
5 - A kompresszor által szállított levegő mennyisége, (l/min) és (cfm)
6 - Maximális üzemi nyomás (bar és PSI); a tartály térfogata (I); percenkénti fordulatszám (RPM); súly (kg)
7 - Garantált hangteljesítményszint dB(A)
Mért hangteljesítményszint, db(A)
8 - Elektromos adatok: feszültség (V); frekvencia (Hz); áramfelvétel (A); teljesítmény, (kW) és (LE)
9 - Müködési ciklus
10 - Származási nyilatkozat
11 - Gyártás éve
CZ Legenda:
Örízze meg a kézikönyvet a jövőben való tanulmányozáshoz

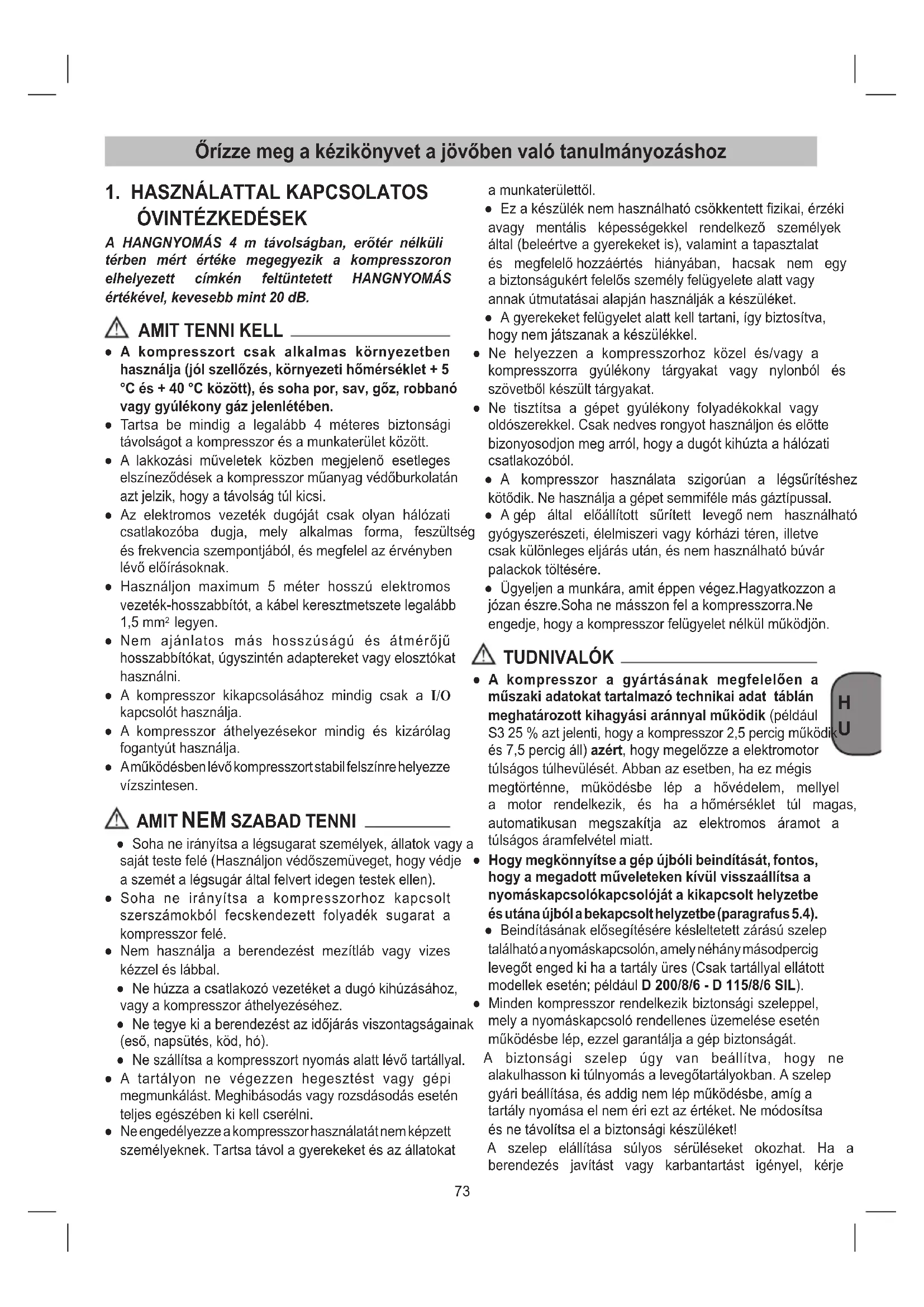

1. HASZNÁLATTAL KAPCSOLATOS ÓVINTÉZKEDÉSEK
A HANGNYOMÁS 4 m távolságban, erőtér nélküli térben mért értéke megegyezik a kompresszoron elhelyezett címkén feltüntetett HANGNYOMÁS értékével, kevesebb mint 20 dB.
AMIT TENNI KELL
- A kompresszort csak alkalmas környezetben használja (jól szellőzés, környezeti hőmérséklet + 5 °C és + 40 °C között), és soha por, sav, göz, robbanó vagy gyúlékony gáz jelenlétében.
- Tartsa be mindig a legalább 4 méteres biztonsági távolságot a kompresszor és a munkaterület között.
- A lakkozási műveletek közben megjelenő esetleges elszíneződések a kompresszor műanyag védőburkolatán azt jelzik, hogy a távolság túl kicsi.
- Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak.
- Használjon maximum 5 méter hosszú elektromos vezeték-hosszabbítót, a kábel keresztmetszete legalább 1,5 mm² legyen.
- Nem ajánlatos más hosszúságú és átmérőjű hosszabbítókat, úgyszintén adaptereket vagy elosztókat használni.
- A kompresszor kikapcsolásához mindig csak a I/O kapcsolót használja.
- A kompresszor áthelyezésekor mindig és kizárólag fogantyút használja.
- Aműködésben lévő kompresszort stabil felszínre helyezze vízszintesen.
AMIT NEM SZABAD TENNI
- Soha ne irányítsa a légsugarat személyek, állatok vagy a saját teste felé (Használjon védőszemüveget, hogy védje a szemét a légsugár által felvert idegen testek ellen).
- Soha ne irányítsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a kompresszor felé.
-
Nem használja a berendezést mezítláb vagy vizes kézzel és lábbal.
-
Ne húzza a csatlakozó vezetéket a dugó kihúzásához, vagy a kompresszor áthelyezéséhez.
- Ne tegye ki a berendezést az időjárás viszontagságainak (eső, napsütés, köd, hó).
- Ne szállítsa a kompresszort nyomás alatt lévő tartállyal.
- A tartályon ne végezzen hegesztést vagy gépi megmunkálást. Meghibásodás vagy rozsdásodás esetén teljes egészében ki kell cserélni.
- Ne engedélyezze a kompresszor használatát nem képzett személyeknek. Tartsa távol a gyerekeket és az állatokat
a munkaterülettöl.
- Ez a készülék nem használható csökkentett fizikai, érzéki avagy mentális képességekkel rendelkező személyek által (beleértve a gyerekeket is), valamint a tapasztalat és megfelelő hozzáértés hiányában, hacsak nem egy a biztonságukért felelős személy felügyelete alatt vagy annak útmutatásai alapján használják a készüléket.
- A gyerekeket felügyelet alatt kell tartani, így biztosítva, hogy nem játszanak a készülékkel.
- Ne helyezzen a kompresszorhoz közel és/vagy a kompresszorra gyúlékony tárgyakat vagy nylonból és szövetből készült tárgyakat.
- Ne tisztítsa a gépet gyúlékony folyadékokkal vagy oldószerekkel. Csak nedves rongyot használjon és előtte bizonyosodjon meg arról, hogy a dugót kihúzta a hálózati csatlakozóból.
- A kompresszor használata szigorúan a légsűrítéshez kötődik. Ne használja a gépet semmiféle más gáztípussal.
- A gép által előállított sürített levegő nem használható gyógyszerészeti, élelmiszeri vagy kórházi téren, illetve csak különleges eljárás után, és nem használható búvár palackok töltésére.
- Ügyeljen a munkára, amit éppen végez.Hagyatkozzon a józan észre.Soha ne másszon fel a kompresszorra.Ne engedje, hogy a kompresszor felügyelet nélkül működjön.
TUDNIVALÓK
- A kompresszor a gyártásának megfelelően a műszaki adatokat tartalmazó technikai adat táblán meghatározott kihagyási aránnyal működik (például S3 25 % azt jelenti, hogy a kompresszor 2,5 percig működik és 7,5 percig áll) azért, hogy megelőzze a elektromotor túlságos túlhevülését. Abban az esetben, ha ez mégis megtörténne, működésbe lép a hővédelem, mellyel a motor rendelkezik, és ha a hőmérséklet túl magas, automatikusan megszakítja az elektromos áramot a túlságos áramfelvétel miatt.
- Hogy megkönnyítse a gép újbóli beindítását, fontos, hogy a megadott műveleteken kívül visszaállítsa a nyomáskapcsolókapcsolóját a kikapcsolt helyzetbe és utána újból a bekapcsolt helyzetbe (paragrafus 5.4).
- Beindításának elősegítésére késleltetett zárású szelep található a nyomáskapcsolón, amely néhány másodpercig levegőt enged ki ha a tartály üres (Csak tartállyal ellátott modellek esetén; például D 200/8/6 - D 115/8/6 SIL).
- Minden kompresszor rendelkezik biztonsági szeleppel, mely a nyomáskapcsoló rendellenes üzemelése esetén működésbe lép, ezzel garantálja a gép biztonságát.
A biztonsági szelep úgy van beállítva, hogy ne alakulhasson ki túlnyomás a levegőtartályokban. A szelep gyári beállítása, és addig nem lép működésbe, amíg a tartály nyomása el nem éri ezt az értéket. Ne módosítsa és ne távolítsa el a biztonsági készüléket!
A szelep elállítása súlyos sérüléseket okozhat. Ha a berendezés javítást vagy karbantartást igényel, kérje
hivatalos szervizközpont segítségét.
- A nyomásmérőn látható piros rovátka nem a beállított nyomást, hanem a tartály maximális üzemi nyomását jelzi.
- Egy pneumatikus szerszámnak a kompresszorból kibocsátott sürített levegő csövére való felszerelési művelete alatt feltétlenül szükséges a magából a csőből történő levegőkiáramlás megszakítása.
- A sürített levegő felhasználása a különféle előírt alkalmazásokhoz (felfúvás, pneumatikus szerszámok, lakkozás, tisztítás csak vízalapú tisztítószerrel stb.) megkívánja az egyes esetekre érvényes előírások ismeretét és betartását.
- Ellenőrizze, hogy a használni kívánt pneumatikus szerszám és a kompresszorhoz vezető csatlakozócsövek levegőfogyasztása és maximális üzemi nyomása megegyezik-e a nyomásszabályozón beállított nyomás értékével és a kompresszor által kibocsátott levegő mennyiségével.
- A kompresszor teljesítménye tengerszint felett 0 és 1000 méter között biztosított.
2. A KÉSZÜLÉK LEÍRÁSA (1. ábra)
- Váz lefedő
- Nyomótartály
- Kerék
- Tartó lábak
- Gyorskuplung (szabályozott préslég)
- Manométer (le lehet olvasni a beállított nyomást)
- Nyomásszabályozó
- Be-/ki-kapcsoló
- Szállító fogantyú
- Biztonsági szelep
- Leengedő-csavar a kondenzvízhez
- Manométer (le lehet olvasni a kazán nyomást)
- Tengely
- Dugó
- Csavar
- Anyacsavar
- Alátét
3. ALKALMAZÁSI TERÜLET
A kompresszor, a préslég által meghajtott szerszámokhoz a préslég létrehozására szolgál.
Kérjük vegye figyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve.
Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.
A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
4. UTASÍTÁS A KÉSZÜLÉK FELÁLLÍTÁSÁHOZ
- Vizsgálja felül a készüléket nem e sérült meg a szállításnál. Az esetleges sérüléseket jelentse azonnal annál szállítási vállalatnál, amelyik a kompresszort szállította.
- Telepítse a kompresszort lehetőleg a fogyasztó közelébe.
- Kerülje el a hosszú légvezetőt és hosszú bevezetést
(hosszabbítókat).
- Ügyeljen arra, hogy a beszívott levegő száraz és pormentes legyen.
- Ne telepítse a kompresszort egy nedves vagy vízes helyiségben.
- A kompresszort csak megfelelő termekben (jól szellőztetet, a környzetehőmérséklet +5°C - +40°C) szabad üzemeltetni. A teremben nem szabad pornak, savnak, párának, robbanékony vagy lbbanékony gáznak lennie.
- A kompresszor száraz termekbeni használatra alkalmas. Tiltott a használata az olyan környezetben, ahol fröccsenővízzel dolgoznak.
5. ÖSSZESZERELÉS ÉS ÜZEMBEVÉTEL
Figyelem!
Az üzembevétel előtt okvetlenül komplett össze kell szerelni a készüléket!
5.1 A kerekek felszerelése
A mellékelt kerekeket a 3-6-es képnek megfelelően kell felszerelni.
- 3a-3b. ábra: Kerékkészlet összeszerelése-A verzió Sorszámozott összeszerelés: a, b, c, d, e
- 4a-4b. ábra: Kerékkészlet összeszerelése-B verzió
-
- ábra: Kerékkészlet összeszerelése-C verzió
-
- ábra: Kerékkészlet összeszerelése-D verzió
5.2 A tartó lábak beillesztése (lásd. 4)
Illessze fel a gumi tartó lábakat ahogyan az 7. képen látható.
5.3 Hálózati csatlakoztatás
A kompresszor egy védőérintkezős dugós hálózati vezetékkel van felszerelve. Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak. Ügyeljen arra, hogy a hállózati feszültség a gépteljesítményi tábla szerinti üzemfeszültségnek megfeleljen. Győződjön meg róla, hogy az ON/OFF kapcsoló nincs I állásban (ON). Hosszú vezetékek, valamint hosszabítók, kábeldobok stb.
feszültségeséshez vezetnek és meg tudják akadályozni a motor indítását. Alacsony hömérsékleteknél +5°C nehéz járóság miatt veszélyeztetve van a motor indítása.
5.4 Ki-/bekapcsoló (lásd. 8)
5.4.1 2a. ábra, 2c. ábra, 2d. ábra, 2e. ábra, 2f. ábra
A berendezés bekapcsolásához állítsa az On/Off gombot (lásd. 8) az I helyzetbe.
A berendezés kikapcsolásához állítsa az On/Off gombot (lásd. 8) az O helyzetbe.
5.4.2 2b. ábra
A piros gomb (lásd. 8) kihúzása által lesz bekpcso kompresszor.
A kompresszor kikapcsolásához meg kell nyomni a piros gombot (lásd. 8).
5.4.3 2g. ábra
Az indításhoz, fordítsa el a Be/Ki kapcsolót Be állásba.
Kikapcsolási lépések: fordítsa el a Be/Ki kapcsolót Ki állásba.
5.5 Nyomásbeállítás
- A nyomásszabályozóval (lásd. 7) lehet a manométeren (lásd. 6) beállítani a nyomást.
- A beállított nyomást a gyorskuplungon (lásd. 5) levenni.
5.6 A nyomáskapcsoló beállítása
A nyomáskapcsoló gyárilag be van állítva.
- A kompresszor leáll ha eléri a (gyártó által) be felső nyomásértéket.
A levegő felhasználásával a kompresszor automatikusan beindul mikor a nyomás leesik a beállított alsó értékre. - Az említett automatikus folyamat szerint működik tovább a kompresszor amíg az I/O kapcsoló be van kapcsolva.
- A kompresszor ismételt beindításával várjon a kikapcsolástól számított legalább 10 másodpercet.
6. TISZTÍTÁS ÉS KARBANTARTÁS
Figyelem!
Tisztítás és karbanartási munkálatok előtt kihúzni a hálózati csatlakozót.
Figyelem!
Várja meg amig a tömörítő teljesen le nem hült! Megégetés veszélye!
⚠️ Figyelem! ____
A kazánt minden tisztítási és karbantartási munkálat előtt nyomás nélküliere tenni.
Iva a 6.1 Tisztítás
- Tartsa avédőberendezéseketannyiraporésszennyeződés mentesen amennyire csak lehet. Dörzsölje a készüléket egy tiszta posztóval le vagy pedig fújja, alacsony nyomás melett présléggel le.
- Ajánljuk, hogy a készüléket direkt minden használat után megtisztítsa.
- Ne használjon tisztító vagy oldószereket, mivel ezek meg tudják támadni a készülék műanyag részeit. Ügyeljen arra, hogy ne juthason víz a készülék belsejébe.
- Tisztítás előtt le kell vállasztani a tömlőt és a permetezőszerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.
6.2 Kondenzvíz (8. ábra)
A kondenzvízet naponta le kell engedni a leengedőszelep pallított (lásd. 11) (nyomótartály padlóoldala) kinyitása által.
⚠️ Figyelem! ____
A kondenzvízet egy megfelelő gyűjtőhelyen a természetnek megfelelően megsemmisíteni.
6.3 Biztonsági szelep (lásd. 10)
A biztonsági szelep a nyomótartály legnagyobb engedélyezett nyomására van beállítva.
Nem engedélyezett a biztonsági szelep elállítása az eltávolítása. Annak érdekében, hogy a biztonsági szelep szükség esetén rendesen működjön, időröl időre üzemeltetni kellene. Forgassa addig az anyát, amíg teljesen meg nem lazult. Ezután elegendő erővel húzza meg az anyát, amíg meg nem hallja a kilépő sürített levegőt (9. ábra). Utána engedje el az anyát és csavarozza vissza. Mindig tartsa tiszta és akadálymentes állapotban a biztonsági szelepet és a környékét.
KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉNEK IDEJE
| MÜKÖDÉS | AZ ELSŐ 100 MUNKAÓRA UTÁN | 100 ÓRÁNKÉNT |
| Az elszívó szűrő tisztítása és/vagy a szűrőegység cseréje | ● | ● |
| A kondenztartály kiürítése | Naponta és a munka végén. | |
6.4 Tárolás
Figyelem!
Húzza ki a dugaszt a hálózati aljzatból, légtelenítse a készüléket és minden sürített levegős eszközt, ami rá van csatlakoztatva, és eressze le a kondenzvizet. Állítsa a kompresszort úgy le, hogy jogosulatlanok ne tudják üzembe venni.
Figyelem!
A kompresszort csak száraz és jogosulatlanok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, csak állva tárolni!
7. MEGSEMMISÍTÉS ÉS ÚJRAHSZNOSÍTÁS
Az elektromos és elektronikus berendezések inak (WEEE) ártalmatlanításáról szóló U irányelv értelmében.
A készüléken vagy annak csomagolásán feltüntetett áthúzott konténer azt jelenti, hogy a terméket – elhasználódását követően – a többi hulladéktól elkülönítve kell tárolni. A felhasználó tehát, a készülék elhasználódását követően, vagy leadja azt az elektromos és elektronikus készülékek összegyűjtésére szakosodott hulladékgyűjtő helyeken, vagy átadja a viszonteladónak egy új, az elhasználódottal azonos típusú készülék vásárlásakor, egy az egy arányban. A megfelelő szelektív hulladékgyűjtés lehetővé teszi az elhasználódott készülék környezetre nem ártalmas újrafelhasználását, kezelését és újrafeldolgozását, hozzájárul a környezetre és egészségre ártalmas hatások elkerüléséhez és elősegíti a készüléket alkotó anyagok újrafelhasználását és/vagy újbóli feldolgozását. A termék törvénybeütköző feldolgozása az érvényben levő jogszabályok által előirányozott adminisztratív szankciók alkalmazását vonja maga után.
8. LEHETSÉGES RENDELLENESSÉGEK ÉS AZ EZZEL KAPCSOLATOS MEGENGEDETT BEAVATKOZÁSOK
| Rendellenesség | Ok | Beavatkozás |
| Levegőszivárgás a kikapcsolt kompresszor nyomáskapcsoló szelepéből. | A visszacsapószelep az elkopott vagy piszkos záróütköző miatt nem működik rendesen. | Csavarja le a visszacsapószelep hatszögletű fejét, tisztítsa ki a helyét és a különleges gumibetétet (ha elkopott cserélje ki). Szerelje össze és gondosan csavarozza vissza. |
| Teljesítmény csökkenése. Gyakori beindulás. Alacsony nyomásértékek. | Túlságosan nagy teljesítmény elvárások.Szivárgás.A szívószűrő esetleges eltömődése. | Ellenőrizze az esetleges szivárgást a csatlakozásoknál és a csővezetékeknél.Cserélje a csatlakozások tömítését, tisztítsa meg, vagy cserélje a szűrőt. |
| A kompresszor leáll, majd néhány percen belül magától elindul. | Hővédelem üzembelépése a motor túlmelegedése miatt. | Tisztítsa a vezetékek légjáratait.Szellőztesse a helyiséget. |
| Néhány beindítási próbálkozás után a kompresszor leáll. | Hővédelem üzembelépése a motor túlmelegedése miatt (hálózati csatlakozás kikapcsolása menet közben, gyenge tápfeszültség). | Szellőztesse a helyiséget. Várjon néhány percet és a kompresszor magától beindul. |
| A kompresszor nem áll le és működésbe lép a biztonsági szelep. | A kompresszor nem szabályos működése vagy a nyomáskapcsoló hibás működése. | Húzza ki a hálózati csatlakozót és forduljon a szervizhez. |
Minden egyéb beavatkozást az engedélyezett Vevőszolgálatoknak kell elvégezniük, eredeti alkatrészek igénylésével. Ha a gépen módosításokat végez, az kockáztathatja a biztonságot, és mindenképpen érvényteleníti a vonatkozó garanciát.
