LIETOŠANAS INSTRUKCIJA DN 20086 STANLEY

Instrukciju rokasgrāmata (Oriģinālās instrukcijas tulkojums)

TEHNISKIE DATI:Skatietuzlīmi,kaspiestiprinātapie atbilstībasdeklarācijas(sk.rokasgrāmataspēdējolappusi)6 IT Legenda:

11-Tootmisaasta LV Apzīmējumi:

2- CEmarķējumsunEEIAsimbols

3- Modelis/kods/sērijasnumurs

4- Gaisaieplūde(l/min)un(cfm)vienībās

5- Gaisapadeve(l/min)un(cfm)vienībās

7- Garantētaisskaņasintensitāteslīmenis,dB(A)

IzmērītaisskaņasintensitāteslīmenisdB(A)vienībās

8 - Elektriskie dati: barošanas spriegums (V), frekvence (Hz),

patērējamāstrāva(A),jauda(kW)un(HP)

9- Ekspluatācijaskoeficients

10-Izcelsmesdeklarācija 11-Ražošanasgads9

Saglabāt instrukciju rokasgrāmatu, lai varētu izmantot nepieciešamības gadījumā.

AKUSTISKA SPIEDIENA izmērīta uz 4 m brīvajā laukā vērtība ir identiska AKUSTISKAS JAUDAS vērtībai, kas ir paziņota uz birkas, kas ir uz kompresora, mīnuss 20 dB.

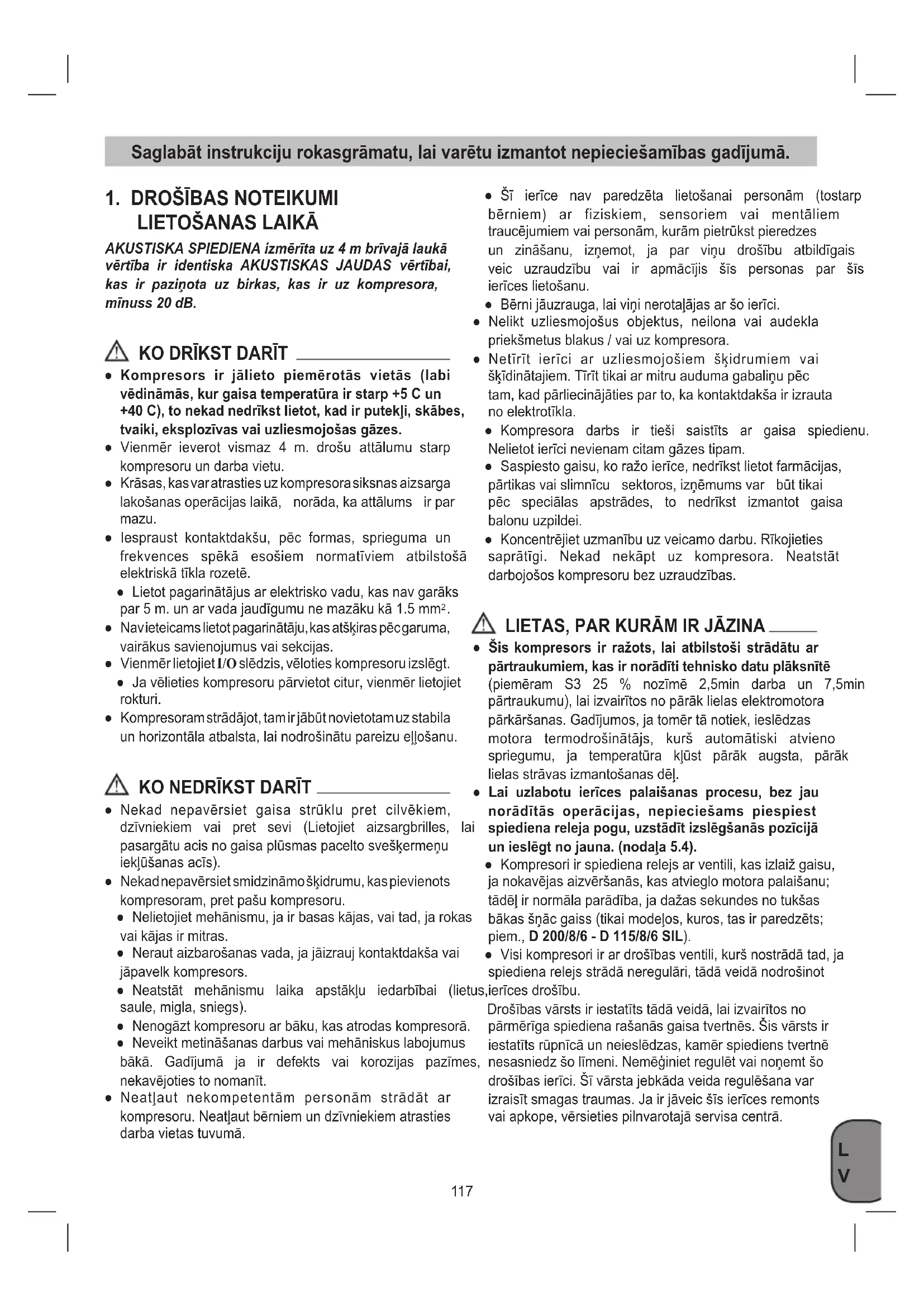

● Kompresors ir jālieto piemērotās vietās (labi vēdināmās, kur gaisa temperatūra ir starp +5 C un +40 C), to nekad nedrīkst lietot, kad ir putekļi, skābes, tvaiki, eksplozīvas vai uzliesmojošas gāzes. ● Vienmēr ieverot vismaz 4 m. drošu attālumu starp kompresoruundarbavietu. ● Krāsas,kasvaratrastiesuzkompresorasiksnasaizsarga lakošanasoperācijaslaikā, norāda,kaattālums irpar mazu. ● Iespraust kontaktdakšu, pēc formas, sprieguma un frekvences spēkā esošiem normatīviem atbilstošā elektriskātīklarozetē. ● Lietotpagarinātājusarelektriskovadu,kasnavgarāks par5m.unarvadajaudīgumunemazākukā1.5mm

● Navieteicamslietotpagarinātāju,kasatšķiraspēcgaruma, vairākussavienojumusvaisekcijas. ● VienmērlietojietI/Oslēdzis,vēlotieskompresoruizslēgt. ● Javēlietieskompresorupārvietotcitur,vienmērlietojiet rokturi. ● Kompresoramstrādājot,tamirjābūtnovietotamuzstabila unhorizontālaatbalsta,lainodrošinātupareizueļļošanu.

● Nekad nepavērsiet gaisa strūklu pret cilvēkiem, dzīvniekiem vai pret sevi (Lietojiet aizsargbrilles, lai pasargātuacisnogaisaplūsmaspaceltosvešķermeņu iekļūšanasacīs). ● Nekadnepavērsietsmidzināmošķidrumu,kaspievienots kompresoram,pretpašukompresoru. ● Nelietojietmehānismu,jairbasaskājas,vaitad,jarokas vaikājasirmitras. ● Nerautaizbarošanasvada,jajāizraujkontaktdakšavai jāpavelkkompresors. ● Neatstāt mehānismu laika apstākļu iedarbībai (lietus, saule,migla,sniegs). ● Nenogāztkompresoruarbāku,kasatrodaskompresorā. ● Neveiktmetināšanasdarbusvaimehāniskuslabojumus bākā. Gadījumā ja ir defekts vai korozijas pazīmes, nekavējotiestonomanīt. ● Neatļaut nekompetentām personām strādāt ar kompresoru.Neatļautbērniemundzīvniekiematrasties darbavietastuvumā. ● Šī ierīce nav paredzēta lietošanai personām (tostarp bērniem) ar fiziskiem, sensoriem vai mentāliem traucējumiemvaipersonām,kurāmpietrūkstpieredzes un zināšanu, izņemot, ja par viņu drošību atbildīgais veic uzraudzību vai ir apmācījis šīs personas par šīs ierīceslietošanu. ● Bērnijāuzrauga,laiviņinerotaļājasaršoierīci. ● Nelikt uzliesmojošus objektus, neilona vai audekla priekšmetusblakus/vaiuzkompresora. ● Netīrīt ierīci ar uzliesmojošiem šķidrumiem vai šķīdinātajiem.Tīrīttikaiarmitruaudumagabaliņupēc tam,kadpārliecinājātiesparto,kakontaktdakšairizrauta noelektrotīkla. ● Kompresora darbs ir tieši saistīts ar gaisa spiedienu. Nelietotierīcinevienamcitamgāzestipam. ● Saspiestogaisu,koražoierīce,nedrīkstlietotfarmācijas, pārtikasvaislimnīcu sektoros,izņēmumsvar būttikai pēc speciālas apstrādes, to nedrīkst izmantot gaisa balonuuzpildei. ● Koncentrējietuzmanībuuzveicamodarbu.Rīkojieties saprātīgi. Nekad nekāpt uz kompresora. Neatstāt darbojošoskompresorubezuzraudzības. LIETAS, PAR KURĀM IR JĀZINA ● Šis kompresors ir ražots, lai atbilstoši strādātu ar pārtraukumiem, kas ir norādīti tehnisko datu plāksnītē (piemēram S3 25 % nozīmē 2,5min darba un 7,5min pārtraukumu),laiizvairītosnopārāklielaselektromotora pārkāršanas.Gadījumos,jatomērtānotiek,ieslēdzas motora termodrošinātājs, kurš automātiski atvieno spriegumu, ja temperatūra kļūst pārāk augsta, pārāk lielasstrāvasizmantošanasdēļ. ● Lai uzlabotu ierīces palaišanas procesu, bez jau norādītās operācijas, nepieciešams piespiest spiediena releja pogu, uzstādīt izslēgšanās pozīcijā un ieslēgt no jauna. (nodaļa 5.4). ● Kompresoriirspiedienarelejsarventili,kasizlaižgaisu, janokavējasaizvēršanās,kasatvieglomotorapalaišanu; tādēļirnormālaparādība,jadažassekundesnotukšas bākasšņācgaiss(tikaimodeļos,kuros,tasirparedzēts; piem.,D 200/8/6 - D 115/8/6 SIL). ● Visikompresoriirardrošībasventili,kuršnostrādātad,ja spiedienarelejsstrādāneregulāri,tādāveidānodrošinot ierīcesdrošību. Drošībasvārstsiriestatītstādāveidā,laiizvairītosno pārmērīgaspiedienarašanāsgaisatvertnēs.Šisvārstsir iestatītsrūpnīcāunneieslēdzas,kamērspiedienstvertnē nesasniedzšolīmeni.Nemēģinietregulētvainoņemtšo drošībasierīci.Šīvārstajebkādaveidaregulēšanavar izraisītsmagastraumas.Jairjāveicšīsierīcesremonts vaiapkope,vērsietiespilnvarotajāservisacentrā.118

4. Vadritenītis(vaiatbalstakāja)

5. Ātraissavienojums(regulētamsaspiestamgaisam)

6. Manometrs(iestatītātvertnesspiedienanolasīšanai)

10.Drošībasvārsts 11.Kondensācijasūdensdrenāžasaizgrieznis 12.Manometrs(tvertnesspiedienanolasīšanai) 13.Ass 14.Skava 15.Skrūve 16.Uzgrieznis 17.Paplāksne

Kompresors paredzēts saspiesta gaisa ražošanai pneimatiskajieminstrumentiem. Lūdzu, ņemiet vērā, ka mūsu aprīkojums nav paredzēts komerciāliemvairūpnieciskiempielietojumiem.Garantija zaudēs spēku, ja mašīna tiks izmantota komerciāliem, rūpnieciskiemvailīdzvērtīgiempielietojumiem. Mašīnu drīkst izmantot tikai tās paredzētajam pielietojumam.Jebkuršcitspielietojumstiekuzskatītspar neatbilstošu pielietojumu. Par materiāliem zaudējumiem vai traumām, kas radušās neatbilstoša pielietojuma rezultātā,atbildlietotājs/operators,nevisražotājs.

● Pārbaudiet,vaimašīnainavtransportēšanasbojājumu pazīmju. Nekavējoties ziņojiet par bojājumiem uzņēmumam,kaspiegādājakompresoru. ● Kompresorsjāuzstādanetālunopatērētāja. ● Izvairieties lietot garus gaisvadus un elektropadeves līnijas(pagarinātājus). ● Pārliecinieties,kaieplūdesgaissirsaussunbezputekļiem. ● Neuzstādietkompresorumitāstelpās. ● Kompresoruvarizmantottikaipiemērotāstelpās(arlabu ventilācijuunapkārtējotemperatūruno+5°Clīdz+40°C). Telpānedrīkstbūtputekļu,skābju,tvaikuuneksplozīvu vaiuzliesmojošugāzu. ● Kompresorsparedzētslietošanaisausāstelpās.Aizliegts lietotkompresoruvietās,kurāstiekizsmidzinātsūdens.

Brīdinājums! Jums pilnībā jāsaliek ierīce, pirms lietot to pirmo reizi.

5.1 Riteņu uzstādīšana

Uzstādiet komplektācijā iekļautos riteņus, kā parādīts 3. un4.un5.un6.attēlos. ● 3a.un3b.att.:Riteņukomplektasalikšana-versijaA Secīgasalikšana:a,b,c,d,e ● 4a.un4b.att.:Riteņukomplektasalikšana-versijaB ● 5.att.:Riteņukomplektasalikšana-versijaC ● 6.att.:Riteņukomplektasalikšana-versijaD

5.2 Atbalsta kājas uzstādīšana (4. poz.)

Uzstādietgumijasatbalstakāju,kāparādīts7.attēlā.

Kompresors ir aprīkots ar barošanas kabeli ar drošu kontaktdakšu. Iespraust kontaktdakšu, pēc formas, sprieguma un frekvences spēkā esošiem normatīviem atbilstošā elektriskā tīkla rozetē. Pirms mašīnas lietošanas pārliecinieties, ka barošanas spriegums atbilst specikācijām datu plāksnītē. Pārliecinieties, vai ieslēgšanas/izslēgšanasslēdzisnavstāvoklīI (ieslēgts). Garibarošanasvadi,pagarinātāji,vaduruļļiutt.varizraisīt sprieguma kritumu un traucēt motora iedarbināšanu. Ja temperatūra ir zem +5°C, motora iedarbināšanu var traucētsaķeršanās. ● Manometrasarkanāiezīmeatbilsttvertnesmaksimālajam darbaspiedienam.Tāneattiecasuznoregulētospiedienu. ● Jebkuras pneimatiskās ierīces pieslēgšanas pie kompresora izpūšamā saspiestā gaisa, caurules operācijaslaikāirstingriaizliegtspārtrauktgaisapadevi, kasizplūstnocaurules. ● Lietojot saspiestu gaisu lietošanai paredzētos, bet atšķirīgos procesos (pūst, pneimatiskajām ierīcēm, lakošanai,mazgāšanaitikaiarūdeniu.t.t)nepieciešams zināt un ievērot katram darbības veidam paredzētos normatīvus. ● Pārbaudītvaigaisapatēriņšunpielietojamspneimatiska instrumenta un savienojuma cauruļu (ar kompresoru) maksimālais ekspluatācijas spiediens ir savienojams arspiedienu,uzstādītuuzspiedeienaregulētāja,unar piegādātanokompresoragaisadaudzumu. ● Kompresoraizpildesrādītājiirgarantētidarbamno0līdz 1000metriemvirsjūraslīmeņa.119

Laiieslēgtuiekārtu,pārslēdzietIesl./izsl.slēdzi(8.atsc.) pozīcijāI. PārslēdzietIesl./izsl.slēdzi(8.atsc.)pozīcijāO,laiizslēgtu iekārtu.

Laiieslēgtukompresoru,pavelcietsarkanopogu(8.atsc.) pozīcijāI. Laiizslēgtu kompresoru,vēlreiz iespiedietsarkano pogu (8.atsc.)līdzpozīcijaiO.

Laitosiedarbinātu,pagriezietIesl./Izsl.slēdzipozīcijāIesl (I). Izslēgšanas procedūras: pagrieziet Iesl./Izsl. slēdzi pozīcijāIzsl(O).

5.5 Spiediena regulēšana

● Jūsvaratregulētmanometra(6.poz.)spiedienarādījumu, izmantojotspiedienaregulatoru(7.poz.). ● Iestatītais spiediens tiks iegūts no ātrā savienojuma vietas(5.poz.).

5.6 Piediena releja regulēšana

Spiedienarelejstiekiestatītsrūpnīcā. ● Sasniedzotaugstākodarbaspiedienalielumu(noteiktu ražotājapārbaudeslaikā)kompresorsapstājas. Tad, kad tiek sasniegs zemākais gradācijas lielums kompresors automātiski vēl atsāk strādāt, izmantojot gaisu. ● Kompresorsturpinadarbotiesatbilstošišimautomātiskajam ciklam,līdztiekpagrieztsbarošanasslēdzis. ● Javelietieskompresoruieslēgtnojauna,pagaidietvismaz 10sekundesnotāmomenta,kadtastiekizslēgtspēc pirmāspalaišanas.

6. TĪRĪŠANA UN APKOPE

Brīdinājums! Atvelciet elektroapgādes vadu, pirms veikt iekārtas tīrīšanas un apkopes darbus. Brīdinājums! Pagaidiet, līdz kompresors ir pilnībā atdzisis. Apdegumu bīstamība! Brīdinājums! Vienmēr izlaidiet no tvertnes spiedienu, pirms veikt tīrīšanas vai apkopes darbus.

● Turietdrošībasierīcespēciespējastālunonetīrumiem unputekļiem.Noslaukietiekārtuartīrudrānuvaiizpūtiet arsaspiestugaisuarzemuspiedienu. ● Mēsiesakāmtīrītiekārtuuzreizpēclietošanas. ● Neizmantojiettīrīšanaslīdzekļusvaišķīdinātājus,kasvar būtagresīvipretiekārtasplastmasasdaļām.Nodrošiniet, laiiekārtasiekšpusēnevarētuiekļūtūdens. ● Pirms tīrīšanas jāatvieno šļūtene un izsmidzināšanas instrumentinokompresora.Netīrietkompresoruarūdeni, šķīdinātājuvailīdzīgāmvielām.

6.2 Kondensāta ūdens (8. att.)

Kondensāta ūdens katru dienu jāiztecina pa drenāžas vārstaatveri(11.poz.)(spiedtraukagrīdā). Brīdinājums! Utilizējiet kondensāta ūdeni videi draudzīgā veidā atbilstoša savākšanas punktā.

6.3 Drošības vārsts (10. poz.)

Drošības vārsts ir iestatīts uz augstāko pieļaujamo spiedtraukaspiedienu. Aizliegtsregulētdrošībasvārstu.Laikupalaikamattaisiet drošības vārstu, lai pārliecinātos, ka tas darbojas, kā paredzēts.Griezietuzgriezni,līdztasirpilnībāatbrīvots. Pēctamvelcietuzgrieznipietiekamistipri,līdzdzirdams, kā izplūst saspiestais gaiss (9. att.). Tad atlaidiet vaļā uzgriezniunpieskrūvējiettoatpakaļ. Drošības vārstu un vietu ap to vienmēr uzturiet tīru un brīvunošķēršļiem. APKOPES STARPLAIKI DARBĪBA PĒC PIRMĀM 100 STUNDĀM KATRAS 100 STUNDAS Iesūkšanas ltra tīrīšana un/vai ltrējoša elementa maiņa

Blīves izkraušana no rezervuāra Ikdienuunpēcdarba.120

DARBĪBAS Anomālija Iemesli Darbības Spiedienarelejaventilislaižgaisu, kadkompresorsnedarbojas. Kontrolesvārsts,nodilumavai netīrumudēļ,kassakrājasuz izolācijasslāņa,neveicpareizisavas funkcijas. Atskrūvētkontrolesvārstasešstūra galvu,iztīrītiekšpusiunspeciālo gumijasdisku(nomainīt,jatasir nodilis).Saliktatpakaļunkārtīgi pieskrūvēt. Darbaproduktivitātes samazināšanās,biežaieslēgšanās. Zemsspiediens. Pārliecīgalietošanavaivarsākt izjuktsavienojumiun/vaicaurules. Varbūt,kairaizsērējisiesūkšanas ltrs. Saliktvietāsavienojumus.Iztīrītvai nomainītiesūkšanasltru. Kompresorsapstājasunpēcdažām minūtēmautomātiskiuzsākdarbību. Ieslēdzastermodrošinātājs;iemesls –pārkārsējadzinējs. Iztīrītgaisacaurejastakas transporterī.Izvēdināttelpas. Kompresorspēcdažiem mēģinājumiemieslēgties,apstājas. Ieslēdzastermodrošinātājsdzinēja pārkarsēšanasdēļ(kontaktdakšiņas atslēgšanadarbalaikā, nepietiekamsbarošanasspriegums). Nospiestieslēgšanas–izslēgšanas slēdzi.Izvēdināttelpu.Pagaidiet dažasminūtesunkompresors uzsāksdarbībuautomātiski. Kompresorsneapstājasunsāk darbotiesdrošībasventilis. Kompresoraneregulāradarbība vaispiedienaslēdžadarbības traucējumi. Izrautkontaktdakšiņuungriezties Pakalpojumucentrā. Jeb kāda cita veida labošanu drīkst veikt tikai pilnvarotā Pakalpojumu Centrā, pieprasot oriģinālās rezerves daļas. Nepieļaujama ierīces atvēršana var radīt draudus lietotājam un jebkurā gadījumā padara garantiju par spēkā neesošu.

Brīdinājums! Izņemiet kontaktdakšu no kontaktligzdas, iztukšojiet ierīci un visus saspiesta gaisa instrumentus, kas pievienoti tai, un iztukšojiet kondensātu. Izslēdziet kompresoru un pārliecinieties, ka tas ir nodrošināts, lai to nevarētu iedarbināt nepilnvarota persona. Brīdinājums! Glabājiet kompresoru tikai sausā vietā, kurā tam nevar piekļūt nepilnvarotas personas. Vienmēr glabājiet taisni, nekādā gadījumā ne sagāztu!
