NÁVOD K OBSLUZE DN 20086 STANLEY
Příručka k obsluze (Překlad původních pokynů)
Všechny identifikační údaje (výrobce, model, kód a sériové číslo) jsou vytištěny na štítku EK nalepeném na poslední straně této příručky.
Uložtetutopříručkuspokynypropoužitínavhodnémmístě,abystejimohlikdykolipoužít
TECHNICKÉ ÚDAJE:Prosím,vizštíteknalepenýna prohlášeníoshodě(vizposlednístránkutétopříručky)
2- značkaCEasymbolsměrniceWEEE
3- typové/kódové/výrobníčíslo
6- maximálníprovoznítlak(baraPSI=librynačtverečnípalec),
kapacitazásobníku(l),otáčkyzaminutu(ot/min),hmotnost(kg)
7- zaručenáhladinaakustickéhovýkonuvdB(A)
naměřenáhladinaakustickéhovýkonuvdB(A)
8- elektrickéúdaje:napětí(V),frekvence(Hz),absorpce(A),výkon
10-prohlášeníopůvodu
3- typové/kódové/výrobnéčíslo
7- zaručenáhladinaakustickéhovýkonuvdB(A)
nameranáhladinaakustickéhovýkonuvdB(A)
Uložte tuto příručku s pokyny pro použití na vhodném místě, abyste ji mohli kdykoli použít.

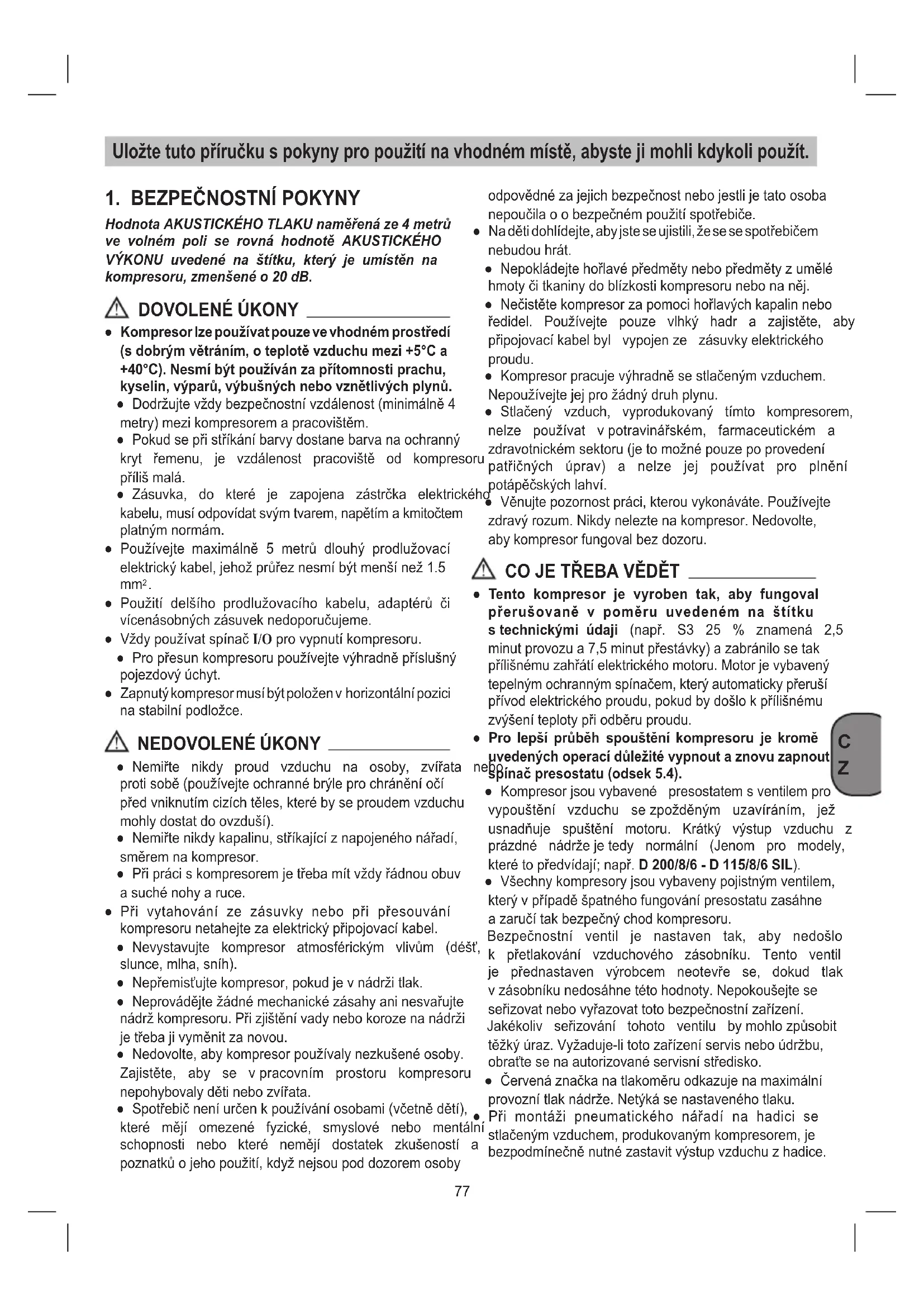

1. BEZPEČNOSTNÍ POKYNY
Hodnota AKUSTICKÉHO TLAKU naměřená ze 4 metrů ve volném poli se rovná hodnotě AKUSTICKÉHO VÝKONU uvedené na štítku, který je umístěn na kompresoru, zmenšené o 20 dB. DOVOLENÉ ÚKONY ● Kompresor lze používat pouze ve vhodném prostředí (s dobrým větráním, o teplotě vzduchu mezi +5°C a +40°C). Nesmí být používán za přítomnosti prachu, kyselin, výparů, výbušných nebo vznětlivých plynů. ● Dodržujtevždybezpečnostnívzdálenost(minimálně4 metry)mezikompresoremapracovištěm. ● Pokudsepřistříkáníbarvydostanebarvanaochranný kryt řemenu, je vzdálenost pracoviště od kompresoru přílišmalá. ● Zásuvka, do které je zapojena zástrčka elektrického kabelu,musíodpovídatsvýmtvarem,napětímakmitočtem platnýmnormám. ● Používejte maximálně 5 metrů dlouhý prodlužovací elektrickýkabel,jehožprůřeznesmíbýtmenšínež1.5
● Použití delšího prodlužovacího kabelu, adaptérů či vícenásobnýchzásuveknedoporučujeme. ● VždypoužívatspínačI/Oprovypnutíkompresoru. ● Propřesunkompresorupoužívejtevýhradněpříslušný pojezdovýúchyt. ● Zapnutýkompresormusíbýtpoloženvhorizontálnípozici nastabilnípodložce. NEDOVOLENÉ ÚKONY ● Nemiřte nikdy proud vzduchu na osoby, zvířata nebo protisobě(používejteochrannébrýleprochráněníočí předvniknutímcizíchtěles,kterébyseproudemvzduchu mohlydostatdoovzduší). ● Nemiřtenikdykapalinu,stříkajícíznapojenéhonářadí, směremnakompresor. ● Připráciskompresoremjetřebamítvždyřádnouobuv asuchénohyaruce. ● Při vytahování ze zásuvky nebo při přesouvání kompresorunetahejtezaelektrickýpřipojovacíkabel. ● Nevystavujte kompresor atmosférickým vlivům (déšť, slunce,mlha,sníh). ● Nepřemisťujtekompresor,pokudjevnádržitlak. ● Neprovádějtežádnémechanickézásahyaninesvařujte nádržkompresoru.Přizjištěnívadynebokorozenanádrži jetřebajivyměnitzanovou. ● Nedovolte,abykompresorpoužívalynezkušenéosoby. Zajistěte, aby se vpracovním prostoru kompresoru nepohybovalydětinebozvířata. ● Spotřebičneníurčenkpoužíváníosobami(včetnědětí), které mějí omezené fyzické, smyslové nebo mentální schopnosti nebo které nemějí dostatek zkušeností a poznatkůojehopoužití,kdyžnejsoupoddozoremosoby odpovědnézajejichbezpečnostnebojestlijetatoosoba nepoučilaoobezpečnémpoužitíspotřebiče. ● Nadětidohlídejte,abyjsteseujistili,žesesespotřebičem nebudouhrát. ● Nepokládejtehořlavépředmětynebopředmětyzumělé hmotyčitkaninydoblízkostikompresorunebonaněj. ● Nečistětekompresorzapomocihořlavýchkapalinnebo ředidel. Používejte pouze vlhký hadr a zajistěte, aby připojovacíkabelbyl vypojenze zásuvkyelektrického proudu. ● Kompresorpracujevýhradněsestlačenýmvzduchem. Nepoužívejtejejprožádnýdruhplynu. ● Stlačený vzduch, vyprodukovaný tímto kompresorem, nelze používat vpotravinářském, farmaceutickém a zdravotnickémsektoru(jetomožnépouzepoprovedení patřičných úprav) a nelze jej používat pro plnění potápěčskýchlahví. ● Věnujtepozornostpráci,kterouvykonáváte.Používejte zdravýrozum.Nikdyneleztenakompresor.Nedovolte, abykompresorfungovalbezdozoru. CO JE TŘEBA VĚDĚT ● Tento kompresor je vyroben tak, aby fungoval přerušovaně v poměru uvedeném na štítku s technickými údaji (např. S3 25 % znamená 2,5 minutprovozua7,5minutpřestávky)azabránilosetak přílišnémuzahřátíelektrickéhomotoru.Motorjevybavený tepelnýmochrannýmspínačem,kterýautomatickypřeruší přívodelektrickéhoproudu,pokudbydošlokpřílišnému zvýšeníteplotypřiodběruproudu. ● Pro lepší průběh spouštění kompresoru je kromě uvedených operací důležité vypnout a znovu zapnout spínač presostatu (odsek 5.4). ● Kompresorjsouvybavené presostatemsventilempro vypouštění vzduchu sezpožděným uzavíráním, jež usnadňuje spuštění motoru. Krátký výstup vzduchu z prázdné nádržejetedy normální (Jenom pro modely, kterétopředvídají;např.D 200/8/6 - D 115/8/6 SIL). ● Všechnykompresoryjsouvybavenypojistnýmventilem, kterývpřípaděšpatnéhofungovánípresostatuzasáhne azaručítakbezpečnýchodkompresoru. Bezpečnostní ventil je nastaven tak, aby nedošlo k přetlakování vzduchového zásobníku. Tento ventil je přednastaven výrobcem neotevře se, dokud tlak vzásobníkunedosáhnetétohodnoty.Nepokoušejtese seřizovatnebovyřazovattotobezpečnostnízařízení. Jakékoliv seřizování tohoto ventilu bymohlozpůsobit těžkýúraz.Vyžaduje-litotozařízeníservisneboúdržbu, obraťtesenaautorizovanéservisnístředisko. ● Červenáznačkanatlakoměruodkazujenamaximální provoznítlaknádrže.Netýkásenastavenéhotlaku. ● Při montáži pneumatického nářadí na hadici se stlačenýmvzduchem,produkovanýmkompresorem,je bezpodmínečněnutnézastavitvýstupvzduchuzhadice.78
● Při použití stlačeného vzduchu prorůzné účely (nafukování, práce s pneumatickým nářadím, stříkání barvy,mytíčistícímiprostředkysobsahemvodyapod.) je třeba znát a respektovat předpisy pro jednotlivé případypoužití. ● Zkontrolujte, jestli je spotřeba vzduchu a maximální provozní tlak pneumatického nástroje a připojovacích hadic(kekompresoru)kompatibilnístlakemnastaveným naregulátorutlakuasmnožstvímvzduchudodávaným zkompresoru. ● Výkonkompresorujezaručenpřiprovozumezi0a1000 metrynadmořem.
5. Rychlospojka(regulovanýstlačenývzduch)
6. Manometr(nastavenýtlakmůžebýtodečten)
10.Pojistnýventil 11.Vypouštěcíšroubkondenzátu 12.Manometr(tlaktlakovénádobymůžebýtodečten) 13.Náprava 14.Víčko 15.Šroubsmaticí 16.Matice 17.Podložka
Kompresor slouží k výrobě stlačeného vzduchu pro stlačenýmvzduchemprovozovanénástroje. Dbejteprosímnato,ženašepřístrojenebylypodlesvého účeluurčeníkonstruoványproživnostenské,řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokudjepřístrojpoužívánvživnostenských,řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Strojsmíbýtpoužívánpouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zraněnívšehodruhuručíuživatel/obsluhujícíosobaane výrobce.
4. POKYNY K UMÍSTĚNÍ
● Překontrolujtepřístroj,zdanebylpřitransportupoškozen. Případnéškodyihnednahlásitdopravci,kterýkompresor dodal. ● Kumístěníkompresorubymělodojítvblízkostispotřebiče. ● Jetřebasevyvarovatdlouhýchvzduchovýchvedenía dlouhýchpřívodníchvedení(prodloužení). ● Jetřebadbátnasuchýabezprašnýnasávanývzduch. ● Kompresorneumíst’ovatvevlhkénebomokrémístnosti. ● Kompresor smí být používán pouze ve vhodných prostorech(dobřevětrané,teplotaokolí+5°C-+40°C). Vprostorusenesmívyskytovatžádnýprach,kyseliny, plyny,explozivnínebovznětlivéplyny. ● Kompresorjevhodnýpropoužívánívsuchýchprostorech. Voblastech,kdejepracovánosestříkajícívodou,není používánídovoleno.
5. MONTÁŽ A UVEDENÍ DO PROVOZU
Pozor! Před uvedením do provozu musí být přístroj nezbytně kompletně smontován!
5.2 Montáž oporní nohy (odk. 4)
Oporná noha (pryžová) se musí namontovat podle ilustracenaObr.7.
5.3 Připojení na síť
Kompresor je vybaven síťovým vedením s vidlicí s ochranným kontaktem. Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám. Při uvedení do provozu dbejte na to, aby síťové napětí souhlasilosprovoznímnapětímpodlevýkonovéhoštítku stroje.Ujistětese,žespínač„ON/OFF“(zapnutí/vypnutí) není v poloze „I“ (ON).Dlouhápřívodnívedení,jakotéž prodloužení,kabelovébubnyatd.způsobujípoklesnapětí amohouzabránitnaběhnutímotoru.Přinízkýchteplotách pod+5°Cjenaběhnutímotoruohroženotěžkýmchodem.
5.4 Za-/vypínač (odk. 8)
5.4.1 Obr. 2a, Obr. 2c, Obr. 2d, Obr. 2e, Obr. 2f
Spotřebičzapnětepřepnutímvypínače ON/OFF (odk.8) do polohy I. SpotřebičvypnětepřepnutímvypínačeON/OFF(odk.8) do polohy O.79
Vytažením červeného knoíku (odk. 8) se kompresor zapne. Na vypnutí kompresoru se musí stlačit červený knoík (odk.8).
5.6 Nastavení hlídače tlaku
Hlídačtlakujenastavenzezávodu. ● Přidosaženíhornínastavenéhodnoty(zadanévýrobcem vefázikolaudacestroje)sekompresorzastaví. Jakmilekompresordosáhnedolnínastavenouhodnotu, takseautomatickyopětspustí. ● Kompresorbudeautomatickypokračovatvuvedeném cyklu,dokuďnestisknětetlačítkoI/O. ● Mezivypnutímkompresoruajehonovýmspuštěnímmusí uplynoutalespoň10vteřin.
Pozor! Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky. Pozor! Počkejte, až se kompresor kompletně ochladí! Nebezpečí popálení! Pozor! Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou.
● Ochranná zařízení udržujte prostá prachu a nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačenýmvzduchemsnízkýmtlakem. ● Doporučujemečištěnípřístrojepokaždémpoužití. ● Nepoužívejtežádnéčisticíprostředkyneborozpouštědla; tytomohoupoškoditplastovédílypřístroje.Dbejtenato, abysedopřístrojenedostalavoda. ● Hadice a stříkací nástroje musí být před čištěním od kompresoruodpojeny.Kompresornesmíbýtčištěnvodou, rozpouštědlyapod.
6.2 Kondenzační voda (obr. 8)
Kondenzačnívodujetřebakaždýdenvypouštětotevřením odvodňovacího ventilu (odk. 11) (spodní strana tlakové nádoby). Pozor! Kondenzační vodu likvidujte ekologicky v příslušné sběrně.
6.3 Bezpečnostní ventil (odk. 10)
Bezpečnostníventiljenastavennanejvyššípřípustnýtlak tlakovénádoby. Není přípustné bezpečnostní ventil přestavovat. Občas ventil aktivujte, abyste měli jistotu, že v případě potřeby budefungovatsprávně.Otáčejteobjímkou,dokudnebude zcela povolená. Poté objímku za použití dostatečné síly přitáhněte, dokud neucítíte, že vychází stlačený vzduch (Obr.9).Potéobjímkuznovuuvolněteanašroubujte. Pojistnýventilajehookolíudržujtevždyčistéavolné.
FUNKCE PO PRVNÍCH 100 HODINÁCH PO KAŽDÝCH 100 HODINÁCH Čištěnínasávacíholtrua/nebovýměna ltračníhoprvku
Vypuštěníkondenzovanévodyznádrže Každýdenapřiukončenípráce.80
Porucha Příčina Zásah Únikvzduchuzventilupresostatupři vypnutémkompresoru. Zpětnýventiljeopotřebenýnebo znečištěnýnatěsnicímokrajia neplnísprávněsvojifunkci. Odšroubujtešestihrannýtalíř zpětnéhoventilu,vyčistěte sedloakotoučekzespeciální gumy(vyměňtejej,pokudje opotřebovaný).Namontujtezpěta řádněutáhněte. Sníženávýkonnost.Časté spouštění.Nízkéhodnotytlaku. Přehnanépožadavkynavýkonnost, zkontrolujtepřípadnéúnikyzespojů a/nebohadic.Pravděpodobněje znečištěnýodsávacíltr. Vyměňtetěsněníuspojů.Vyčistěte nebovyměňteltr. Kompresorsezastavíaponěkolika minutáchsesámspustí. Zásahtepelnéochranyzdůvodu přehřátímotoru. Vyčistěteprůchodvzduchu vodváděči.Vyvětrejtemístnost. Kompresorseponěkolikapokusech ospuštěnízastaví. Zásahtepelnéochranyzdůvodu přehřátímotoru(vypojení zezásuvkyběhemchodu, nedostatečnénapájecínapětí). Stisknětespínačzapínání/vypínání. Vyvětrejtemístnost.Vyčkejteněkolik minutakompresorsesámspustí. Kompresor nelze zastavit a zasáhne pojistnýventil. Nepravidelnýchodkompresorunebo poruchapresostatu. Odpojtezezásuvkyaobraťtesena servisnícentrum. Zásahy, neuvedené v této tabulce, mohou provádět výhradně autorizované Technické servisy, které si v případě potřeby vyžádají originální náhradní díly. Jakýkoli neodborný zásah může být nebezpečný a v každém případě ruší záruku na příslušný kompresor.
Pozor! Vyjměte zástrčku z proudové zásuvky, odvzdušněte zařízení a všechny k němu připojené nástroje na stlačený vzduch a vypusťte kondenzát. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu. Pozor! Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřípustném prostoru. Neklopit, skladovat vstoje!
7. LIKVIDACE A RECYKLACE
V souladu se směrnicí 2012/19/EU o zneškodňování odpadních elektrických a elektronických zařízení (OEEZ). Symbolproškrtnuténádobynaodpadnazařízenínebona jehoobaluznamená,ževýrobeksepoukončeníživotnosti nesmílikvidovatjakokomunálníodpad. Užívatel bude muset, po ukončení životnosti, odevzdat spotřebič nasběrném místě pro recyklaci elektrických a elektronických zařízení nebo ho odevzdat prodejci při koupěnovéhospotřebičestejnéhodruhu,vpoměrujeden starýzajedennovýspotřebič. Odděleným sběrem a odevzdáním spotřebiče v místě recyklace,kdebudezlikvidovánpostupem,ktorýnepoškodí životní prostředí, se přispěje k omezení negativních dopadů na životní prostředí a zdraví obyvatelstva a pomůžesevyužitía/neborecyklacimateriálůspotřebiče. Volné vyhození spotřebiče bude znamenat pokutu pre užívatelepodleplatnýchzákonů.81
