Produkttyp	Luftkompressor med tank
Märke	Stanley
Modell	DN 20086
Avsedd användning	Produktion av tryckluft för pneumatiska verktyg, uppblåsning, målning, tvätt med vattenbaserade rengöringsmedel
Omgivningstemperatur vid drift	+5°C till +40°C
Säkerhetsavstånd	Minst 4 meter mellan kompressorn och arbetsområdet
Intermittensförhållande	Exempel: S3 25% (2,5 min drift, 7,5 min stillestånd) – se typskylten
Termiskt skydd	Ja (automatisk avstängning vid överhettning, automatisk omstart efter avkylning)
Säkerhetsventil	Fabriksinställd på tankens maximala tryck – ändra inte
Tryckvakt	Fabriksinställd – stopp vid maxtryck, automatisk omstart vid minsta tryck
Sugfilter	Rengöring eller byte var 100:e timme
Tömning av kondensvatten	Varje dag och efter arbetet – öppna tömningsventilen i botten av tanken
Rengöring av apparaten	Fuktig trasa (urkopplad) – använd inte lösningsmedel eller brandfarliga vätskor
Förlängningssladd	Max längd 5 m, minsta area 1,5 mm² – avråds från längre
Transport	Använd handtaget – transportera inte under tryck
Förvaring	Torr plats, stående, utom räckhåll för obehöriga
Reservdelar	Använd endast originaldelar som finns hos auktoriserade servicecenter
Avfallshantering (WEEE)	Ska inte slängas med hushållsavfallet – lämna på en återvinningsstation
Garanti	Upphör vid ändring av maskinen eller felaktig användning

Vanliga frågor - DN 20086 STANLEY

Hur tömmer man kondensvattnet från tanken?

Öppna tömningsventilen (ref. 11) i botten av tanken. Utför denna åtgärd varje dag och efter arbetet. Avled vattnet till lämplig uppsamlingsplats.

Hur ofta ska sugfiltret rengöras?

Sugfiltret ska rengöras eller bytas var 100:e timme drift. Kontrollera det även efter de första 100 timmarna.

Vad gör jag om kompressorn inte startar?

Kontrollera strömförsörjningen, läget på På/Av-brytaren (läge I), och omgivningstemperaturen (måste vara >5°C). Om termoskyddet har löst ut, vänta tills det svalnat och tryck sedan på brytaren.

Hur ställer man in utloppstrycket?

Använd tryckregulatorn (ref. 7) för att justera trycket som visas på manometern (ref. 6). Det inställda trycket finns vid snabbkopplingen (ref. 5).

Varför stannar och startar kompressorn automatiskt?

Det är normalt: tryckvakten stoppar kompressorn när maxtrycket uppnås och startar den automatiskt när trycket sjunker. Om cyklerna är för täta, kontrollera att det inte finns läckor.

Kan jag använda en förlängningssladd?

Ja, men endast en förlängningssladd med maximal längd 5 m och kabelarea minst 1,5 mm². Användning av längre sladdar eller adaptrar avråds.

Vad gör man om det läcker luft vid tryckvaktens backventil?

Skruva loss sexkantshuvudet på backventilen, rengör huset och gummiskivan. Byt ut den om den är sliten. Skruva tillbaka försiktigt.

Hur testar man säkerhetsventilen?

Vrid räfflad mutter på ventilen (ref. 10) tills den är helt lossad, dra sedan i den tills du hör luft strömma ut. Släpp och skruva tillbaka. Håll ventilen ren.

Kan kompressorn användas för dykning eller livsmedel?

Nej, tryckluften som produceras av denna apparat är inte lämplig för dykning, inte heller för farmaceutisk, livsmedels- eller sjukvårdsanvändning utan särskild behandling.

Hur förvarar man kompressorn?

Koppla ur apparaten, töm tanken och avlägsna kondens. Förvara den på en torr plats, stående och utom räckhåll för obehöriga. Vänd den inte.

BRUKSANVISNING DN 20086 STANLEY

SE Risk för automatisk start

SE Hörselskydd, skyddsglasögon och andningsmask obligatoriskt

SE Förvara denna bruksanvisning för framtida konsultation

SE Teckenförklaring:

1 - Tillverkarens data
2 - CE-märke och RAEE symbol
3 - Modell / Kod / Serienummer
4 - Luftflöde mätt i (l/min) och (cfm)
5 - Luft från kompressorn mätt i (l/min) och (cfm)
6 - Maximalt driftstryck (bar och PSI), tankvolym (l), varv per minut (RPM), vikt (kg)
7 - Garanterad ljudeffektnivå i dB(A) Uppmätt ljudeffektnivå i dB(A)
8 - Elektriska data: matningsspänning (V), frekvens (Hz), strömförbrukning (A), effekt i (kW) och (HP)
9 - Servicefaktor
10 - Ursprungsdeklaration
11 - Tillverkningsår

FI Selitykset:

BULLERVÄRDET mätt på 4 meters avständ i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB.

TILLADT BRUG

Förvara denna bruksanvisning för framtida konsultation

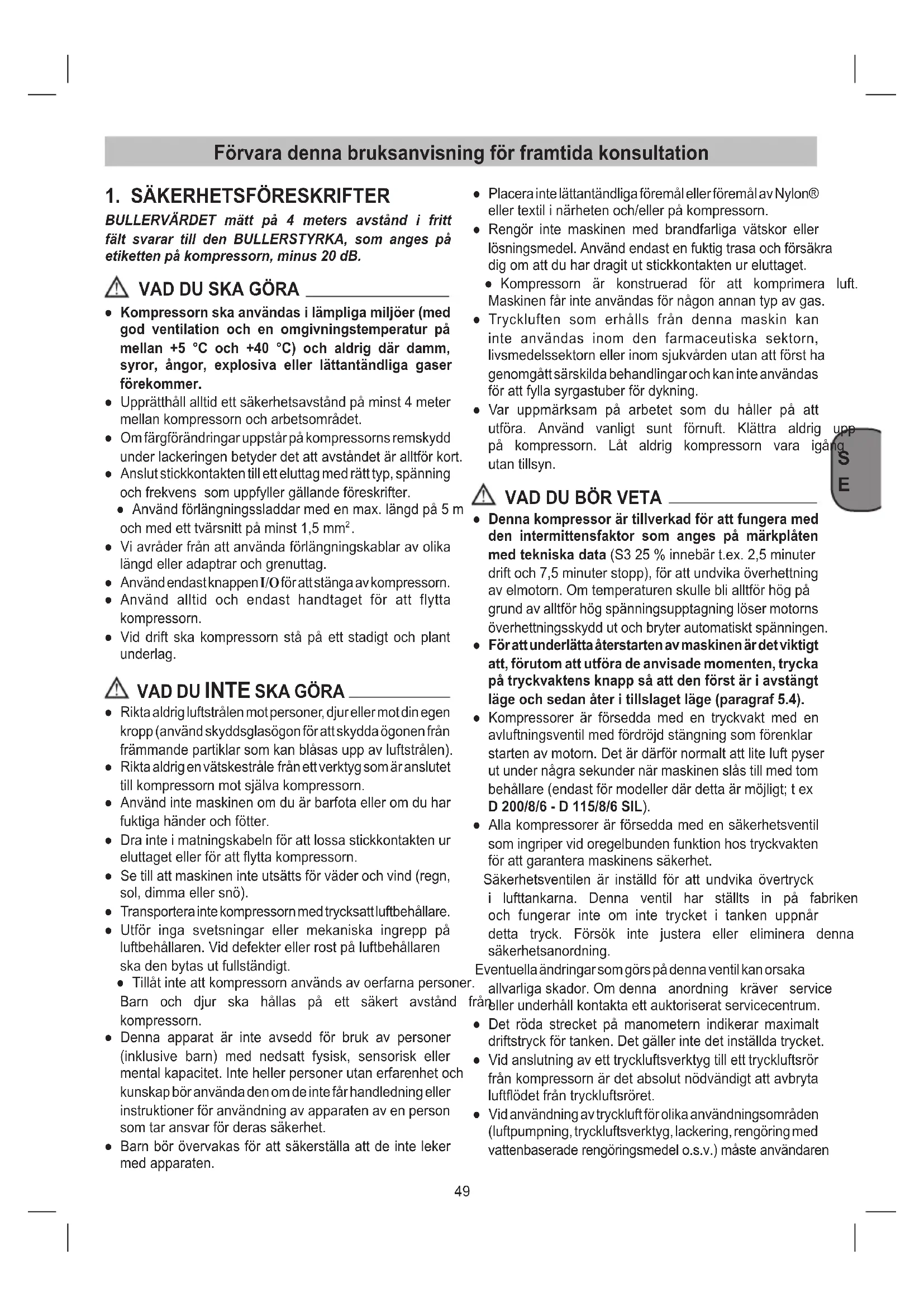

1. SÄKERHETSFÖRESKRIFTER

BULLERVÄRDET mätt på 4 meters avständ i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB.

VAD DU SKA GÖRA

• Kompressorn ska användas i lämpliga miljöer (med god ventilation och en omgivningstemperatur på mellan +5 °C och +40 °C) och aldrig där damm, syror, ångor, explosiva eller lättantändliga gaser förekommer.
• Upprätthåll alltid ett säkerhetsavständ på minst 4 meter mellan kompressorn och arbetsområdet.
• Om färgförändringar uppstår på kompressorns remskydd under lackeringen betyder det att avståndet är alltför kort.
• Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter.
• Använd förlängningssladdar med en max. längd på 5 m och med ett tvärsnitt på minst 1,5 mm ^2 .
• Vi avråder från att använda förlängningskablar av olika längd eller adaptrar och grenuttag.
• Använd endast knappen I/O för att stänga av kompressorn.
• Använd alltid och endast handtaget för att flytta kompressorn.
• Vid drift ska kompressorn stå på ett stadigt och plant underlag.

VAD DU INTE SKA GÖRA

• Rikta aldrig luftstrålen mot personer, djur eller mot din egen kropp (använd skyddsglasögon för att skydda ögonen från främmande partiklar som kan blåsas upp av luftstrålen).
• Rikta aldrig en vätskestråle från ett verktyg som är anslutet till kompressorn mot själva kompressorn.
• Använd inte maskinen om du är barfota eller om du har fuktiga händer och fötter.
• Dra inte i matningskabeln för att lossa stickkontakten ur eluttaget eller för att flytta kompressorn.
• Se till att maskinen inte utsätts för väder och vind (regn, sol, dimma eller snö).
• Transportera inte kompressorn med trycksatt luftbehållare.
• Utför inga svetsningar eller mekaniska ingrepp på luftbehållaren. Vid defekter eller rost på luftbehållaren ska den bytas ut fullständigt.

- Tillåt inte att kompressorn används av oerfarna personer. Barn och djur ska hållas på ett säkert avständ från kompressorn.

- Denna apparat är inte avsedd för bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet. Inte heller personer utan erfarenhet och kunskap bör använda den om de inte får handledning eller instruktioner för användning av apparaten av en person som tar ansvar för deras säkerhet.

- Barn bör övervakas för att säkerställa att de inte leker med apparaten.

• Placera inte lättantändliga föremål eller föremål av Nylon® eller textil i närheten och/eller på kompressorn.
• Rengör inte maskinen med brandfarliga vätskor eller lösningsmedel. Använd endast en fuktig trasa och försäkra dig om att du har dragit ut stickkontakten ur eluttaget.
• Kompressorn är konstruerad för att komprimera luft. Maskinen får inte användas för någon annan typ av gas.
• Tryckluften som erhålls från denna maskin kan inte användas inom den farmaceutiska sektorn, livsmedelssektorn eller inom sjukvården utan att först ha genomgått särskilda behandlingar och kan inte användas för att fylla syrgastuber för dykning.
• Var uppmärksam på arbetet som du håller på att utföra. Använd vanligt sunt förnuft. Klättra aldrig på kompressorn. Låt aldrig kompressorn vara igå utan tillsyn.

VAD DU BÖR VETA

• Denna kompressor är tillverkad för att fungera med den intermittensfaktor som anges på märkplåten med tekniska data (S3 25 % innebär t.ex. 2,5 minuter drift och 7,5 minuter stopp), för att undvika överhettning av elmotorn. Om temperaturen skulle bli alltför hög på grund av alltför hög spänningsupptagning löser motorns överhettningsskydd ut och bryter automatiskt spänningen.
• För att underlätta återstarten av maskinen är det viktigt att, förutom att utföra de anvisade momenten, trycka på tryckvaktens knapp så att den först är i avstängt läge och sedan åter i tillslaget läge (paragraf 5.4).
• Kompressorer är försedda med en tryckvakt med en avluftningsventil med fördröjd stängning som förenklar starten av motorn. Det är därför normalt att lite luft pyser ut under några sekunder när maskinen slås till med tom behållare (endast för modeller där detta är möjligt; t ex D 200/8/6 - D 115/8/6 SIL).
• Alla kompressorer är försedda med en säkerhetsventil som ingriper vid oregelbunden funktion hos tryckvakten för att garantera maskinens säkerhet.
  Säkerhetsventilen är inställd för att undvika övertryck i lufttankarna. Denna ventil har ställts in på fabriken och fungerar inte om inte trycket i tanken uppnår detta tryck. Försök inte justera eller eliminera denna säkerhetsanordning.

Eventuella ändringar som görs på denna ventil kan orsaka allvarliga skador. Om denna anordning kräver service från eller underhåll kontakta ett auktoriserat servicecentrum.

• Det röda strecket på manometern indikerar maximalt driftstryck för tanken. Det gäller inte det inställda trycket.
• Vid anslutning av ett tryckluftsverktyg till ett tryckluftsrör från kompressorn är det absolut nödvändigt att avbryta luftflödet från tryckluftsröret.
• Vid användning av tryckluft för olika användningsområden (luftpumpning, tryckluftsverktyg, lackering, rengöring med vattenbaserade rengöringsmedel o.s.v.) måste användaren

respektera och ha goda kunskaper om gällande säkerhetsföreskrifter för varje användningsområde.

- Kontrollera att luftförbruk och max driftstryck för verktyget och för anslutningsrören (med kompressorn) stämmer med inställningen på tryckregulatorn och med kompressorns prestationer.

- Kompressorns prestanda garanteras för en funktion mellan 0 och 1000 meter vid havsnivån.

2. BESKRIVNING AV KOMPRESSORN (Fig. 1)

1. Hölje
2. Tryckkärl
3. Hjul
4. Stödben
5. Snabbkoppling (reglerad tryckluft)
6. Manometer (inställt tryck kan läsas av)
7. Tryckreduceringsventil
8. Strömbrytare
9. Transporthandtag
10. Säkerhetsventil
11. Avtappningsplugg för kondensvatten
12. Manometer (tryckkärlets tryck kan läsas av)
13. Axel
14. Klämma (eller plugg)
15. Bult
16. Mutter
17. Bricka

3. ANVÄNDNINGSOMRÅDE

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg.

Tänk på att våra produkter endast får användas ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

4. ANVISNINGAR OM UPPSTÄLLNING

- Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn.

• Uppställningen av kompressorn bör vara i närheten av förbrukaren.

• Undvik lång luftledning oh långa till-ledningar (förlängningar).

• Se till att insugningsluften är torr och dammfri.

• Ställ inte upp kompressorn i ett fuktigt eller vått utrymme.
• Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser.
• Kompressorn är lämplig för användning i torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används.

5. MONTERING OCH DRIFTSTART

Obs!

Se till att maskinen har monterats komplett innan du tar den i drift!

5.1 Montera hjulen

Bifogade hjul måste monteras enligt beskrivningen i fig. 3, 4, 5 och 6.

- Fig. 3a - 3b: Montering av hjulkit - Version A Montering steg för steg: a, b, c, d, e.

• Fig. 4a - 4b: Montering av hjulkit - Version B
• Fig. 5: Montering av hjulkit - Version C
• Fig. 6: Montering av hjulkit - Version D

till 5.2 Att sätta fast stödbenet (ref. 4)

Sätt fast stödbenet av gummi som det visas i fig. 7.

5.3 Nätanslutning

Kompressorn är utrustad med en nätkabel med jordad kontakt. Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. Innan du använder maskinen, kontrollera att nätpänningen stämmer överens med uppgifterna som anges på maskinens märkskylt. Försäkra dig om att strömbrytaren ON/OFF (PÅ/AV) inte är i position I (ON) [PÅ]. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C finns det risk för att motorn inte kan starta upp pga. trög gång.

5.4 Strömbrytare (ref. 8)

5.4.1 Fig. 2a, Fig. 2c, Fig. 2d, Fig. 2e, Fig. 2f

För att sätta igång utrustningen, sätt On/Off-knappen (ref. 8) i läge I.

Sätt On/Off-knappen (ref. 8) i läge O för att stänga av utrustningen.

5.4.2 Fig. 2b

För att sätta igång kompressorn, dra den röda spaken (ref. 8) till position I.

För att stänga av kompressorn, dra den röda spaken (ref. 8) till position O.

5.4.3 Fig. 2g

För start, vrid On/Off (På/Av) brytaren till I-läge (På).

Procedurer för avstängning: vrid On/Off (På/Av) brytaren till O-läge (Av).

5.5 Ställa in trycket

- Trycket kan ställas in med tryckreduceringsventilen (ref. 7) och läsas av på manometern (ref. 6).

- Det inställda trycket kan släppas ut vid snabbkopplingen (ref. 5).

5.6 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken.

- När max. kalibreringsvärde nås (inställt av tillverkaren vid provkörningen) slår kompressorn. Kompressorn återstartar automatiskt när min. kalibreringsvärde nås.

- Kompressoren fortsättar att funktionera automatiskt med denna cykell tills man arbetar på knappen I/O.

- Vänta i minst 10 sekunder efter att kompressorn har stängts av innan du åter startar den.

6. RENGÖRING OCH UNDERHÅLL

Obs!

Dra alltid ut stickkontakten före alla rengöringsoch underhållsarbeten.

Obs!

Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Obs!

Töm kärlet på tryck inför rengöring och underhåll.

6.1 Rengöring

- Håll skyddsanordningarna i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.

- Vi rekommenderar att du rengör maskinen efter användningstillfälle.

- Använd inga rengörings- eller lösningsmedel. De kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

- Slangen och sprutverktygen måste kopplas loss från kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

6.2 Kondensvatten (Fig. 8)

Öppna avtappningspluggen (ref. 11) (tryckbehållarens botten) varje dag för att tappa av kondensvatten.

Obs!

Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

6.3 Säkerhetsventil (ref. 10)

Säkerhetsventilen har ställts in på tryckbehållarens högsta tillåtna tryck.

Det är inte tillåtet att ändra på säkerhetsventilens inställning. För att garantera att säkerhetsventilen fungerar rätt när den behövs, ska den aktiveras med jämna mellanrum. Vrid ringmuttern tills den har lossnat fullständigt. Dra sedan i ringmuttern tillräckligt hårt tills du hör tryckluften släppas ut (Fig. 9). Lossa därefter ringmuttern och skruva fast den igen.

Håll alltid säkerhetsventilen och omgivningen ren och fri från hinder.

UNDERHÅLLSINTERVALL
FUNKTION	EFTER DE FÖRSTA 100 DRIFTTIMMARNA	VAR 100:E DRIFTTIMME
Rengöring insugsfilter och/eller filterskifte	●	●
Avtappning kondens i tanken	Varje dag eller vid slutfört arbete.

6.4 Förvaring

Obs!

Dra ut stickproppen från elnätet, töm apparaten och alla tryckluftsverktyg som är inkopplade på luft och tappa ur kondensen. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

Obs!

Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

7. SKROTNING OCH ÅTERVINNING

Enligt direktiv 2012/19/EU gällande antering för elektriska och elektroniska er (RAEE).

Symbolen med en överkryssad soptunna på utrustningen eller dess förpackning betyder att produkten i slutet av dess livscykel återvinns separat från allmänt avfall.

Användaren måste, således, återvinna utrustningen vid lämplig återvinningscentral avsedd för elektriska produkter samt elektroniskt avfall, alternativt återlämna produkten till återförsäljaren där man köper den nya produkten (man kan återlämna samma antalet av använda produkter som man kommer att köpa).

En lämplig sortering av avfall med följande återvinningsprocess och miljövänlig avfallshantering av oanvänd produkt, bidrar till att undvika möjliga negativa effekter på miljö och hälsa och stödjer återvinningen samt återvinningen av de material som produkten är tillverkad av.

Produktens orättmätiga återvinnig orsakad av användaren innebär tillämpning av etablerade gällande lagar.

8. FELSÖKNING OCH ÅTGÄRDER

Fel Orsak Åtgärd
Luftläckage från tryckvaktens ventil med stillastående kompressor.	Backventilen fungerar inte korrekt p.g.a. slitage eller smuts på tätningsstoppet.	Skruva ur backventilens sexkantshuvud, rengör sätet och gummiskivan (byt ut gummiskivan om den är utsliten). Återmontera och dra åt ordentligt.
Försämrad kapacitet. Täta starter. Låga tryckvärden.	Intensiv användning eller eventuella läckage från kopplingar och/eller slangar. Igensatt insugsfilter.	Byt ut kopplingarnas packningar. Rengör eller byt ut filtret.
Kompressorn stannar och återstartar automatiskt efter några minuter.	Utlösning av överhettningsskyddet p.g.a. överhettning av motorn.	Rengör ventilationshålen i samlingsröret. Vädra lokalen.
Kompressorn stannar efter några startförsök.	Ingrepp av överhettningsskyddet p.g.a. överhettning av motorn (urkoppling av kontakten under drift, svag matnings spänning).	Slå till tryckvaktens knapp. Vädra lokalen. Vänta några minuter och kompressorn återstartar automatiskt.
Kompressorn stannar inte och säkerhets - ventilen ingriper.	Oregelbunden funktion hos kompressorn eller funktionsstörning hos pressostaten.	Dra ur kontakten och vänd dig till serviceverkstaden.

Alla övriga typer av ingrepp måste göras vid auktoriserade serviceverkstäder och med användning av originalreservdelar. Mixtring med maskinen kan äventyra maskinens säkerhet och medför att garantin upphör att gälla.
