KÄYTTÖOHJE DN 20086 STANLEY

Käyttöohjeet (Alkuperäisten ohjeiden käännös)

Kaikki tunnistustiedot, kuten valmistaja, malli, koodi ja sarjanumero löytyvät oppaan viimeisellä sivulla olevasta CE-merkinnästä.

Säilytäohjekirjavoidaksesietsiäsiitätarvittaessaohjeita

TEKNISET TIEDOT: Tiedotlöytyvätvaatimustenmukaisuusvaku utukseenkiinnitetystäetiketistä(ks.käyttöoppaanviimeinensivu)

1- Valmistajantiedot

4- Imuilmamitattunayksiköllä(l/min)ja(cfm)

5- Kompressorintuottamailmamitattunayksiköllä(l/min)ja(cfm)

6- Suurinkäyttöpaine(barjaPSI),säiliöntilavuus(l),kierrosluku

minuutissa (RPM), paino (kg)

7- TaattumelutasodB(A)

Mitattu äänitehotaso dB(A)

8- Sähkötiedot:syöttöjännite(V),taajuus(Hz),virrankulutus(A),

tehoyksiköillä(kW)ja(HP)

10 - Alkuperäilmoitus

11-Tuotanto/valmistusvuosi7 GR Λεζάντα:

6- Maksimaalnetöörõhk(baarijaPSI(naelaruuttollikohta)),paagi

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

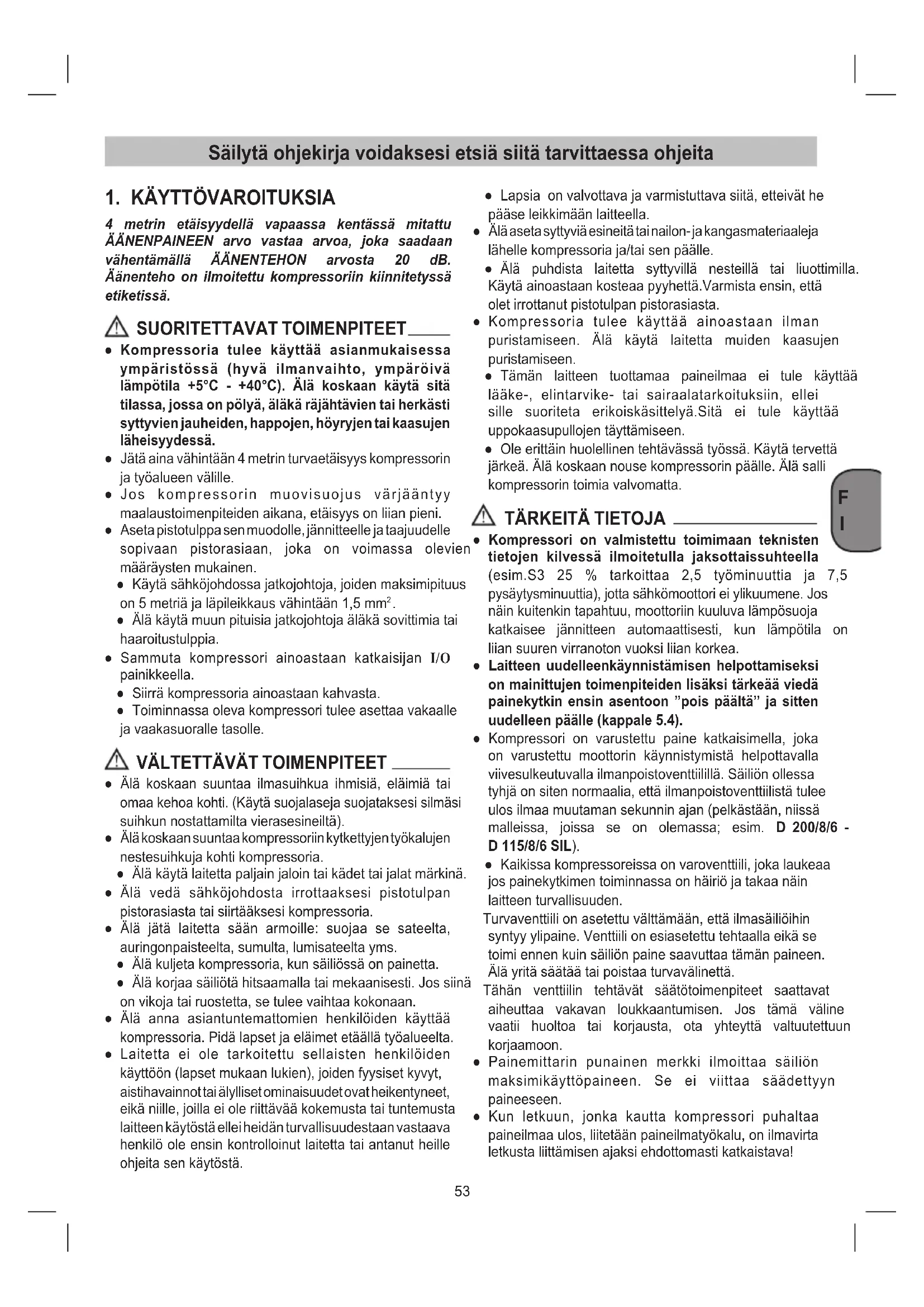

1. KÄYTTÖVAROITUKSIA

4 metrin etäisyydellä vapaassa kentässä mitattu ÄÄNENPAINEEN arvo vastaa arvoa, joka saadaan vähentämällä ÄÄNENTEHON arvosta 20 dB. Äänenteho on ilmoitettu kompressoriin kiinnitetyssä etiketissä. SUORITETTAVAT TOIMENPITEET ● Kompressoria tulee käyttää asianmukaisessa ympäristössä (hyvä ilmanvaihto, ympäröivä lämpötila +5°C - +40°C). Älä koskaan käytä sitä tilassa, jossa on pölyä, äläkä räjähtävien tai herkästi syttyvien jauheiden, happojen, höyryjen tai kaasujen läheisyydessä. ● Jätä aina vähintään 4 metrin turvaetäisyys kompressorin jatyöalueenvälille. ● Jos kompressorin muovisuojus värjääntyy maalaustoimenpiteidenaikana,etäisyysonliianpieni. ● Asetapistotulppasenmuodolle,jännitteellejataajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräystenmukainen. ● Käytäsähköjohdossajatkojohtoja,joidenmaksimipituus on5metriäjaläpileikkausvähintään1,5mm

● Äläkäytämuunpituisiajatkojohtojaäläkäsovittimiatai haaroitustulppia. ● Sammuta kompressori ainoastaan katkaisijan I/O painikkeella. ● Siirräkompressoriaainoastaankahvasta. ● Toiminnassaolevakompressorituleeasettaavakaalle javaakasuoralletasolle.

VÄLTETTÄVÄT TOIMENPITEET

● Älä koskaan suuntaa ilmasuihkua ihmisiä, eläimiä tai omaakehoakohti.(Käytäsuojalasejasuojataksesisilmäsi suihkunnostattamiltavierasesineiltä). ● Äläkoskaansuuntaakompressoriinkytkettyjentyökalujen nestesuihkujakohtikompressoria. ● Äläkäytälaitettapaljainjalointaikädettaijalatmärkinä. ● Älä vedä sähköjohdosta irrottaaksesi pistotulpan pistorasiastataisiirtääksesikompressoria. ● Älä jätä laitetta sään armoille: suojaa se sateelta, auringonpaisteelta,sumulta,lumisateeltayms. ● Äläkuljetakompressoria,kunsäiliössäonpainetta. ● Äläkorjaasäiliötähitsaamallataimekaanisesti.Jossiinä onvikojatairuostetta,setuleevaihtaakokonaan. ● Älä anna asiantuntemattomien henkilöiden käyttää kompressoria.Pidälapsetjaeläimetetäällätyöalueelta. ● Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön(lapsetmukaanlukien),joidenfyysisetkyvyt, aistihavainnot tai älylliset ominaisuudet ovat heikentyneet, eikäniille,joillaeioleriittävääkokemustataituntemusta laitteen käytöstä ellei heidän turvallisuudestaan vastaava henkilö ole ensin kontrolloinut laitetta tai antanut heille ohjeitasenkäytöstä. ● Lapsiaonvalvottavajavarmistuttavasiitä,etteiväthe pääseleikkimäänlaitteella. ● Äläasetasyttyviäesineitätainailon-jakangasmateriaaleja lähellekompressoriaja/taisenpäälle. ● Älä puhdista laitetta syttyvillä nesteillä tai liuottimilla. Käytäainoastaankosteaapyyhettä.Varmistaensin,että oletirrottanutpistotulpanpistorasiasta. ● Kompressoria tulee käyttää ainoastaan ilman puristamiseen. Älä käytä laitetta muiden kaasujen puristamiseen. ● Tämän laitteen tuottamaa paineilmaa ei tule käyttää lääke-, elintarvike- tai sairaalatarkoituksiin, ellei sille suoriteta erikoiskäsittelyä.Sitä ei tule käyttää uppokaasupullojentäyttämiseen. ● Oleerittäinhuolellinentehtävässätyössä.Käytätervettä järkeä.Äläkoskaannousekompressorinpäälle.Äläsalli kompressorintoimiavalvomatta.

● Kompressori on valmistettu toimimaan teknisten tietojen kilvessä ilmoitetulla jaksottaissuhteella (esim.S3 25 % tarkoittaa 2,5 työminuuttia ja 7,5 pysäytysminuuttia),jottasähkömoottorieiylikuumene.Jos näinkuitenkintapahtuu,moottoriinkuuluvalämpösuoja katkaisee jännitteen automaattisesti, kun lämpötila on liiansuurenvirranotonvuoksiliiankorkea. ● Laitteen uudelleenkäynnistämisen helpottamiseksi on mainittujen toimenpiteiden lisäksi tärkeää viedä painekytkin ensin asentoon ”pois päältä” ja sitten uudelleen päälle (kappale 5.4). ● Kompressori on varustettu paine katkaisimella, joka on varustettu moottorin käynnistymistä helpottavalla viivesulkeutuvallailmanpoistoventtiilillä.Säiliönollessa tyhjäonsitennormaalia,ettäilmanpoistoventtiilistätulee ulosilmaamuutamansekunninajan(pelkästään,niissä malleissa, joissa se on olemassa; esim. D 200/8/6 - D 115/8/6 SIL). ● Kaikissakompressoreissaonvaroventtiili,jokalaukeaa jospainekytkimentoiminnassaonhäiriöjatakaanäin laitteenturvallisuuden. Turvaventtiilionasetettuvälttämään,ettäilmasäiliöihin syntyyylipaine.Venttiilionesiasetettutehtaallaeikäse toimiennenkuinsäiliönpainesaavuttaatämänpaineen. Äläyritäsäätäätaipoistaaturvavälinettä. Tähän venttiilin tehtävät säätötoimenpiteet saattavat aiheuttaa vakavan loukkaantumisen. Jos tämä väline vaatii huoltoa tai korjausta, ota yhteyttä valtuutettuun korjaamoon. ● Painemittarin punainen merkki ilmoittaa säiliön maksimikäyttöpaineen. Se ei viittaa säädettyyn paineeseen. ● Kun letkuun, jonka kautta kompressori puhaltaa paineilmaa ulos, liitetään paineilmatyökalu, on ilmavirta letkustaliittämisenajaksiehdottomastikatkaistava!54

2. LAITTEEN KUVAUS (Kuva 1)

5. Pikaliitin (säädelty paineilma)

6. Manometri (säädetyn paineen voi lukea tästä)

8. Päälle-/pois-katkaisin

10.Turvaventtiili 11.Lauhdeveden laskuruuvi 12.Manometri (säiliön paineen voi lukea tästä) 13.Akseli 14.Pinne 15.Pultti 16.Mutteri 17.Aluslevy

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiätyökalujavarten. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuustai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista,joslaitettakäytetäänpienteollisuus-,käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjäeikäsuinkaansenvalmistaja.

● Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle. ● Kompressorituleeasettaakulutuslaitteenlähistölle. ● Onvältettäväpitkiäilmajohtoja ja pitkiätuontijohtoja (jatkojohtoja). ● Huolehdisiitä,ettäimuilmaonkuivaajapölytöntä. ● Äläasennakompressoriakosteaantaimärkääntilaan. ● Kompressoria saa käyttää ainoastaan tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila+5°C-+40°C).Käyttötiloissaeisaaollapölyä taihappoja,höyryjä,räjähdysalttiitataihelpostisyttyviä kaasuja. ● Kompressorisoveltuukäytettäväksikuivissatiloissa.Sitä eisaakäyttäätiloissa,joissaesiintyymyösvesiroiskeita.

5. ASENNUS JA KÄYTTÖÖNOTTO

Huomio! Ennen käyttöönottoa tulee laite ehdottomasti asentaa kokonaan!

Mukanatoimitetutpyörättuleeasentaakuvan3,4,5ja6 mukaisesti. ● Kuva 3a-3b: Pyöräsetin kokoonpano - A-versio Vaiheittainen kokoonpano: a, b, c, d, e ● Kuva 4a-4b: Pyöräsetin kokoonpano - B-versio ● Kuva 5: Pyöräsetin kokoonpano - C-versio ● Kuva 6: Pyöräsetin kokoonpano - D-versio

5.2 Tukijalan asennus (viit. 4)

Asetatukijalkapaikoilleenkuvan7osoittamallatavalla.

Kompressorin verkkoliitäntäjohto on varustettu suojakontaktipistokkeella.Asetapistotulppasenmuodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassaolevienmääräystenmukainen.Tarkastaennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaa laitteen tyyppikilvessä annettua käyttöjännitettä. Varmista, että ON/OFF-katkaisin ei ole asennossa I (ON).Pitkätliitäntäjohdotsekäjatkojohdot,johtokelatjne. aiheuttavatjännitehäviötäjasaattavatvaikeuttaamoottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuuden vuoksi.

5.4 Pois-/päälle-katkaisin (viit. 8)

5.4.1 Kuva 2a, Kuva 2c, Kuva 2d, Kuva 2e,

Kuva 2f KäynnistääksesilaitteistonvieON/OFF-katkaisija(viit.8) kohtaan I. SammuttaaksesilaitteistonvieON/OFF-katkaisija(viit.8) kohtaan O. ● Paineilmaavoidaankäyttäämoniineritarkoituksiin(mm. ilman pumppaukseen, paineilmatyökalujen käyttöön, maalaukseen,vesipohjaisillapesuaineillapesuunjne.). Kompressorin käyttö edellyttää, että kutakin yksittäistä käyttötarkoitustakoskevatmääräyksettunnetaanjaniitä noudatetaan. ● Varmista,ettäkäytettävänpaineilmatyökalunjaliitosputkien (kompressorilla) ilmankulutus ja enimmäiskäyttöpaine ovat yhteensopivat paineensäätimeen asetetun paineen jakompressorintuottamanilmanmääränkanssa. ● Kompressorin suorituskyky on taattu toimimaan 0 - 1000 metrinkorkeudellamerenpinnasta.55

Kompressori käynnistyy vetämällä punaisesta säätönupista(viit.8)asemaanI. Kompressori sammuu painamalla punaisesta säätönupista (viit.8)asemaanO.

Käynnistys: Käännä On/Off-kytkin I-asentoon. Sammutusproseduurit: käännä On/Off-kytkin O-asentoon (poispäältä).

● Paineensäätimellä(viit.7)voitsäätäämanometrin(viit. 6)osoittamaapainetta. ● Säädetynpaineenvoitottaapikaliittimestä(viit.5).

5.6 Painekytkimen säätö

Painekytkinonsäädettytehtaalla. ● Kun ylempi kalibrointiarvo on saavutettu (valmistajan koekäyttövaiheessaasettama),kompressoripysähtyy. Ilmaa käyttäessään kompressori käynnistyy uudelleen automaattisestisaavuttaessaanalemmankalibrointiarvon. ● Kompressori jatkaa automaattisesti käyntiään tällä kierroksella aina siihen saakka kunnes käännetään I/O -katkaisijasta. ● Jos haluat käyttää kompressoria uudelleen, odota vähintään 10 sekuntia sammutushetkestä ennen sen käynnistämistäuudelleen.

6. PUHDISTUS JA HUOLTO

Huomio! Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia. Huomio! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara! Huomio! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

● Pidäturvalaitteetniinpuhtainapölystäjaliastakuinsuinkin mahdollista.Pyyhilaitepuhtaallarievullataipuhallalika poispaineilmallakäyttäenalhaistapaineasetusta. ● Suosittelemme laitteen puhdistamista aina heti käytön jälkeen. ● Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttäälaitteenmuoviosia.Huolehdisiitä,etteilaitteen sisällepääsevettä. ● Letkujaruiskutustyökaluttuleeennenpuhdistustairroittaa kompressorista.Kompressoriaeisaapuhdistaavedellä, liuotteillatms.

6.2 Lauhdevesi (kuva 8)

Lauhdevesi tulee laskea pois päivittäin avaamalla vedenpoistoventtiili(viit.11)(painesäiliönpohjapuolella). Huomio! Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

6.3 Turvaventtiili (viit. 10)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painettavastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ei saa ottaa pois. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaakokeeksiaikaajoin.Kierräholkkia,kunnesseon täysinlöystynyt.Vedäsittenholkkiariittävänvoimakkaasti, kunneskuuletpaineilmanpurkautuvan (Kuva9). Päästä sittenholkistajakiristäse. Pidä varoventtiili ja ympäröivä alue aina puhtaana ja esteettömänä. HUOLTOVÄLIT TOIMINTO

Imusuodattimen puhdistus ja/tai suodatinelementin vaihto

Säiliön lauhdeveden poisto Päivittäinjatyönlopuksi.56

Painekatkaisimen venttiilistä vuotaa ilmaa kompressorin ollessa pysähtynyt. Takaiskuventtiilieitoimi asianmukaisestijohtuenkulumisesta tailäpässäolevastaliasta. Ruuvaa irti takaiskuventtiilin kuusiopää, puhdista istukka jaerikoiskumilevy(vaihda,jos kulunut).Asennatakaisinjakiristä huolellisesti. Tuotonalennus.Tiheät käynnistymiset.Alhaisetpainearvot. Liialliset toimintavaatimukset tai vuodotliitoksistaja/taiputkista. Mahdollinenimusuodatintukossa. Vaihda liitosten tiivisteet, puhdista tai vaihdasuodatin. Kompressoripysähtyyjakäynnistyy itsestään uudelleen muutaman minuutinkuluttua. Lämpösuojanlaukeaminen,syynä moottorinylikuumeneminen. Puhdistakuljettimenilmakanavat. Ilmastoitila. Kompressori pysähtyy muutaman käyn-nistysyrityksenjälkeen. Lämpösuojanlaukeaminen, syynä moottorin ylikuumeneminen (pistotulpan irrotus käynnin aikana, vähäinenjännite). Painakäynnistys/pysäytyspainiketta. Ilmastoitila.Odotamuutama minuuttijakompressorikäynnistyy itsestään. Kompressorieipysähdyja varoventtiililaukeaa. Kompressori ei toimi asianmukaisesti tai painekytkin on rikki. Irrotapistotulppajaotayhteys huoltokeskukseen. Kaikki muut mahdolliset toimenpiteet tulee antaa valtuutettujen Huoltokeskusten tehtäväksi. Vaadi aina alkuperäisiä varaosia. Koneen korjaaminen omin päin voi vaarantaa turvallisuutesi ja aiheuttaa takuun raukeamisen.

Huomio! Irrota pistoke verkkovirrasta, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista ja tyhjennä lauhdevesi. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön. Huomio! Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa!

7. KÄYTÖSTÄPOISTO JA

UUSIOKÄYTTÖ Sähkö- ja elektroniikkalaiteromun (SER) hävittämistä koskevan direktiivin 2012/19/EU mukaisesti. Laitteessa tai pakkauksessa oleva viivattu jätesäiliö tarkoittaa sitä, että tuotetta ei saa poistaa käytöstä kotitalousjätteidenmukana. Käyttäjän on sen sijaan toimitettava tuote sähkö- ja elektroniikkakomponenttienkeräys-jakierrätyspisteeseen tai luovutettava se myyjälle uuden samanlaisen laitteen ostonyhteydessä. Käytöstä poistetun laitteen oikein suoritettu erillinen keräys ja sitä seuraava ympäristöystävällisesti suoritettu käsittely ja kierrätys auttavat vähentämään mahdollisia ympäristölle ja terveydelle aiheutuvia negatiivisia vaikutuksiajaedistävätlaitteeseenkuuluvienmateriaalien uudelleenkäyttöäja/taikierrätystä. Laittomasta käytöstäpoistosta rangaistaan voimassa olevienlakienmukaan.57
