Type product	Luchtcompressor met tank
Merk	Stanley
Model	DN 20086
Beoogd gebruik	Productie van perslucht voor pneumatisch gereedschap, oppompen, schilderen, wassen met waterige detergenten
Omgevingstemperatuur tijdens gebruik	+5°C tot +40°C
Veiligheidsafstand	Minimaal 4 meter tussen de compressor en het werkgebied
Intermitterende werking	Voorbeeld: S3 25% (2,5 min werking, 7,5 min stilstand) – zie typeplaatje
Thermische beveiliging	Ja (automatische uitschakeling bij oververhitting, automatische herstart na afkoeling)
Veiligheidsklep	Fabrieksmatig ingesteld op de maximale tankdruk – niet verstellen
Drukregelaar	Fabrieksmatig ingesteld – uitschakeling bij max druk, automatische herstart bij min druk
Aanzuigfilter	Reiniging of vervanging elke 100 uur
Condenswater aftappen	Dagelijks en aan het einde van het werk – open de aftapkraan aan de onderkant van de tank
Reiniging van het apparaat	Vochtige doek (losgekoppeld) – geen oplosmiddelen of brandbare vloeistoffen gebruiken
Verlengkabel	Max lengte 5 m, minimale doorsnede 1,5 mm² – niet aanbevolen daarboven
Transport	Gebruik de handgreep – niet onder druk vervoeren
Opslag	Droge plaats, rechtop, buiten bereik van onbevoegden
Reserveonderdelen	Uitsluitend originele onderdelen gebruiken, verkrijgbaar bij erkende servicecentra
Afvoeren (AEEA)	Niet bij het huisvuil gooien – inleveren bij een inzamelpunt voor gescheiden afval
Garantie	Vervalt bij wijzigingen aan de machine of niet-conform gebruik

Veelgestelde vragen - DN 20086 STANLEY

Hoe tap ik het condenswater uit de tank af?

Open de aftapkraan (ref. 11) aan de onderkant van de tank. Voer deze handeling dagelijks en aan het einde van het werk uit. Laat het water weglopen in een geschikte opvangbak.

Hoe vaak moet het aanzuigfilter worden gereinigd?

Het aanzuigfilter moet elke 100 bedrijfsuren worden gereinigd of vervangen. Controleer het ook na de eerste 100 uur.

Wat te doen als de compressor niet start?

Controleer de stroomvoorziening, de positie van de Aan/Uit-schakelaar (stand I) en de omgevingstemperatuur (moet >5°C zijn). Als de thermische beveiliging is geactiveerd, wacht dan tot deze is afgekoeld en druk vervolgens op de schakelaar.

Hoe stel ik de uitgangsdruk in?

Gebruik de drukregelaar (ref. 7) om de druk in te stellen die wordt afgelezen op de manometer (ref. 6). De ingestelde druk is beschikbaar bij de snelaansluiting (ref. 5).

Waarom stopt de compressor en start deze automatisch weer?

Dat is normaal: de drukregelaar stopt de compressor wanneer de maximale druk is bereikt en start deze automatisch weer wanneer de druk daalt. Als de cycli te frequent zijn, controleer dan op lekkages.

Kan ik een verlengkabel gebruiken?

Ja, maar alleen een verlengkabel met een maximale lengte van 5 m en een kabeldoorsnede van minimaal 1,5 mm². Het gebruik van langere verlengkabels of adapters wordt afgeraden.

Wat te doen bij luchtlekkage bij de klep van de drukregelaar?

Draai de zeskantige kop van de terugslagklep los, reinig de behuizing en de rubberen schijf. Vervang deze indien versleten. Draai goed vast.

Hoe test ik de veiligheidsklep?

Draai de geribbelde moer van de klep (ref. 10) los tot deze helemaal los is, trek eraan tot u lucht hoort ontsnappen. Laat los en draai weer vast. Houd de klep schoon.

Kan de compressor worden gebruikt voor duiken of levensmiddelen?

Nee, de perslucht die door dit apparaat wordt geproduceerd is niet geschikt voor duiken, noch voor farmaceutisch, levensmiddelen of ziekenhuisgebruik zonder speciale behandelingen.

Hoe moet de compressor worden opgeslagen?

Koppel het apparaat los, laat de tank leeglopen en tap condenswater af. Berg het op een droge plaats, rechtop en buiten bereik van onbevoegden. Kantel het niet.

GEBRUIKSAANWIJZING DN 20086 STANLEY

NL Gevaar voor automatisch starten

DK Fare automatisk start

NL Verplichte bescherming van oren, ogen en luchtwegen

NL Bewaar deze handleiding voor toekomstige raadpleging

1 - Gegevens van de fabrikant
2 - CE-markering en AEEA-symbol
3 - Model / Code / Serienummer
4 - Gemeten aangezogen lucht in (l/min) en (cfm)
5 - Gemeten luchtopbrengst van de compressor in (l/min) en (cfm)
6 - Maximale bedrijfsdruk (bar en PSI), inhoud van het reservoir (I), toeren per minuut (RPM), gewicht (kg)
7 - Gegarandeerd geluidsemissieniveau in dB(A) Gemeten geluidsemissieniveau in dB(A)
8 - Elektrische gegevens: voedingsspanning (V), frequentie (Hz), opgenomen stroom (A), vermogen in (kW) en (pk)
9 - Bedrijfsfactor
10 - Verklaring van oorsprong
11 - Jaar van productie/fabricage

DK Forklaring:

Bewaar deze handleiding voor toekomstige raadpleging

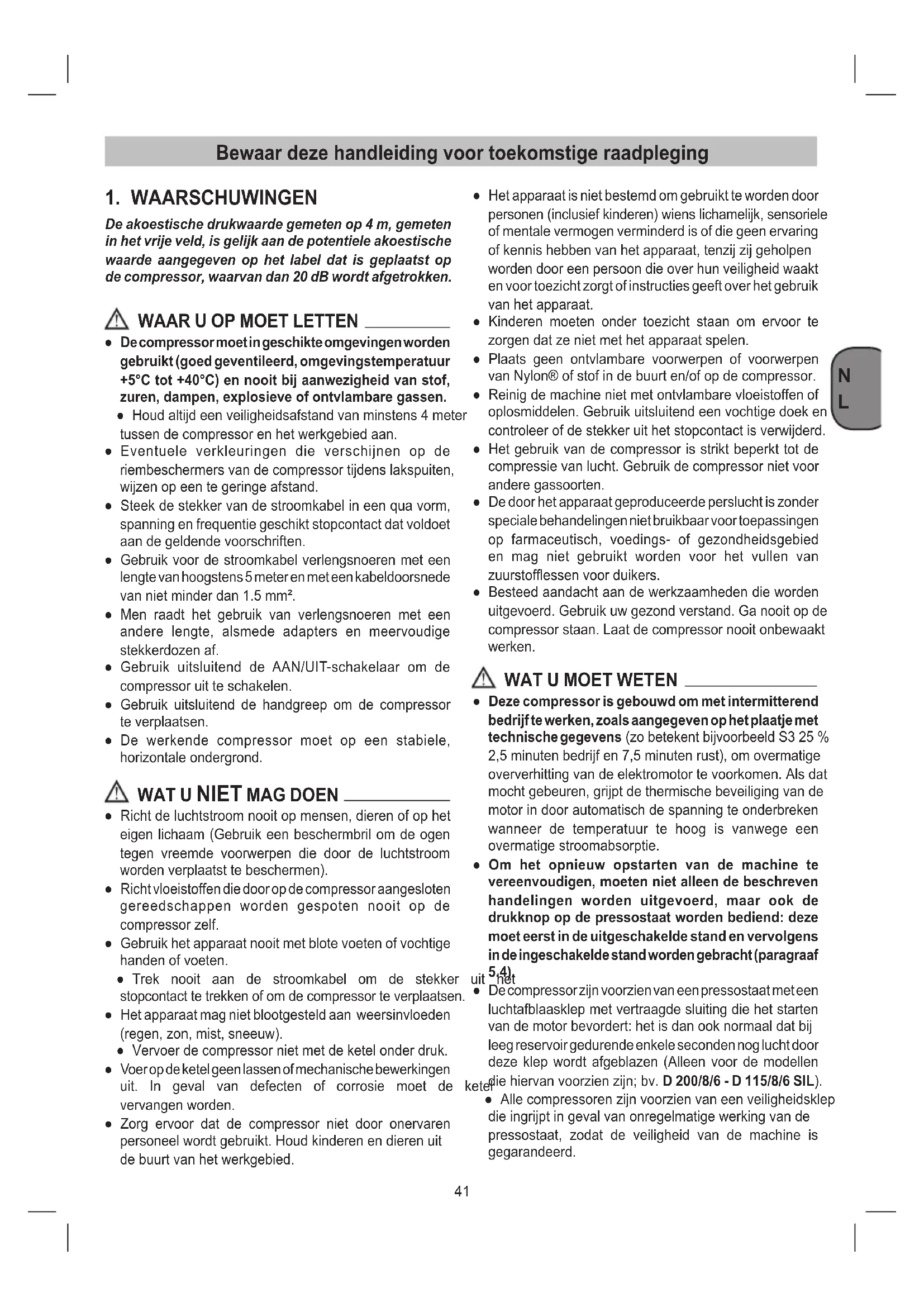

1. WAARSCHUWINGEN

De akoestische drukwaarde gemeten op 4 m, gemeten in het vrije veld, is gelijk aan de potentiele akoestische waarde aangegeven op het label dat is geplaatst op de compressor, waarvan dan 20 dB wordt afgetrokken.

WAAR U OP MOET LETTEN

• De compressor moet in geschikte omgevingen worden gebruikt (goed geventileerd, omgevingstemperatuur +5°C tot +40°C) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontvlambare gassen.
• Houd altijd een veiligheidsafstand van minstens 4 meter tussen de compressor en het werkgebied aan.
• Eventuele verkleuringen die verschijnen op de riembeschermers van de compressor tijdens lakspuiten, wijzen op een te geringe afstand.
• Steek de stekker van de stroomkabel in een qua vorm, spanning en frequentie geschikt stopcontact dat voldoet aan de geldende voorschriften.
• Gebruik voor de stroomkabel verlengsnoeren met een lengte van hoogstens 5 meter en met een kabeldoorsnede van niet minder dan 1.5 mm ^2 .
• Men raadt het gebruik van verlengsnoeren met een andere lengte, alsmede adapters en meervoudige stekkerdozen af.
• Gebruik uitsluitend de AAN/UIT-schakelaar om de compressor uit te schakelen.
• Gebruik uitsluitend de handgreep om de compressor te verplaatsen.
• De werkende compressor moet op een stabiele, horizontale ondergrond.

WAT U NIET MAG DOEN

• Richt de luchtstroom nooit op mensen, dieren of op het eigen lichaam (Gebruik een beschermbril om de ogen tegen vreemde voorwerpen die door de luchtstroom worden verplaatst te beschermen).
• Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit op de compressor zelf.
• Gebruik het apparaat nooit met blote voeten of vochtige handen of voeten.
• Trek nooit aan de stroomkabel om de stekker stopcontact te trekken of om de compressor te verplaatsen.
• Het apparaat mag niet blootgesteld aan weersinvloeden (regen, zon, mist, sneeuw).
• Vervoer de compressor niet met de ketel onder druk.
• Voer op de ketel geen lassen of mechanische bewerkingen uit. In geval van defecten of corrosie moet de vervangen worden.

• Zorg ervoor dat de compressor niet door onervaren personeel wordt gebruikt. Houd kinderen en dieren uit de buurt van het werkgebied.

• Het apparaat is niet bestemd om gebruikt te worden door personen (inclusief kinderen) wiens lichamelijk, sensoriele of mentale vermogen verminderd is of die geen ervaring of kennis hebben van het apparaat, tenzij zij geholpen worden door een persoon die over hun veiligheid waakt en voor toezicht zorgt of instructies geeft over het gebruik van het apparaat.

• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Plaats geen ontvlambare voorwerpen of voorwerpen van Nylon® of stof in de buurt en/of op de compressor.
• Reinig de machine niet met ontvlambare vloeistoffen of oplosmiddelen. Gebruik uitsluitend een vochtige doek en controleer of de stekker uit het stopcontact is verwijderd.
• Het gebruik van de compressor is strikt beperkt tot de compressie van lucht. Gebruik de compressor niet voor andere gassoorten.
• De door het apparaat geproduceerde perslucht is zonder speciale behandelingen niet bruikbaar voor toepassingen op farmaceutisch, voedings- of gezondheidsgebied en mag niet gebruikt worden voor het vullen van zuurstofflessen voor duikers.
• Besteed aandacht aan de werkzaamheden die worden uitgevoerd. Gebruik uw gezond verstand. Ga nooit op de compressor staan. Laat de compressor nooit onbewaakt werken.

WAT U MOET WETEN

• Deze compressor is gebouwd om met intermitterend bedrijf te werken, zoals aangegeven op het plaatje met technische gegevens (zo betekent bijvoorbeeld S3 25 % 2,5 minuten bedrijf en 7,5 minuten rust), om overmatige oververhitting van de elektromotor te voorkomen. Als dat mocht gebeuren, grijpt de thermische beveiliging van de motor in door automatisch de spanning te onderbreken wanneer de temperatuur te hoog is vanwege een overmatige stroomabsorptie.
• Om het opnieuw opstarten van de machine te vereenvoudigen, moeten niet alleen de beschreven handelingen worden uitgevoerd, maar ook de drukknop op de pressostaat worden bediend: deze moet eerst in de uitgeschakelde stand en vervolgens in de ingeschakelde stand worden gebracht (paragraaf

uit 5,4) het

- De compressor zijn voorzien van een pressostaat met een luchtafblaasklep met vertraagde sluiting die het starten van de motor bevordert: het is dan ook normaal dat bij leeg reservoir gedurende enkele seconden nog lucht door deze klep wordt afgeblazen (Alleen voor de modellen die hiervan voorzien zijn; bv. D 200/8/6 - D 115/8/6 SIL).

- Alle compressoren zijn voorzien van een veiligheidsklep die ingrijpt in geval van onregelmatige werking van de pressostaat, zodat de veiligheid van de machine is gegarandeerd.

Het veiligheidsventiel wordt ingesteld over overmatige onderdrukzetting van de luchtreservoirs te voorkomen.

Dit ventiel wordt in de fabriek afgesteld en werkt eerst als de reservoirdruk deze druk bereikt. Tracht niet deze veiligheidsinrichting te verstellen of te elimineren.

Elke aanpassing van dit ventiel kan ernstig letsel veroorzaken. Raadpleeg een bevoegd servicecentrum als het nodig is de inrichting te controleren of onderhoudswerkzaamheden erop uit te voeren.

• De rode streep op de manometer geeft de maximumbedrijfsdruk van het reservoir aan, en niet de geregelde druk.

• Tijdens het aansluiten van een pneumatisch gereedschap op een buis met perslucht die door de compressor wordt geleverd, moet de luchtstroom die uit deze buis komt absoluut afgesloten zijn.

• Het gebruik van perslucht voor de verschillende toepassingen die mogelijk zijn (opblazen, pneumatische gereedschappen, lakspuiten, wassen met reinigingsmiddelen uitsluitend op waterbasis enz.) veronderstelt kennis en inachtneming van de voorschriften die voor de afzonderlijke gevallen gelden.

• Controleer of het luchtgebruik en de maximale bedrijfsdruk van het te gebruiken luchtdrukgereedschap en verbindingsleidingen (met de compressor) geschikt zijn voor de op de drukregelaar ingestelde druk en met de hoeveelheid door de compressor geleverde lucht.
• De prestaties van de compressor worden gegarandeerd voor een werking tussen 0 en 1000 meter boven zeeniveau.

2. BESCHRIJVING VAN HET APPARAAT (Fig. 1)

1. Kistbedekking
2. Drukvat
3. Wiel
4. Steunvoetje
5. Snelkoppeling (geregelde perslucht)
6. Manometer (ingestelde druk kan worden afgelezen)
7. Drukregelaar
8. AAN/UIT-schakelaar
9. Transportgreep
10. Veiligheidsklep
11. Aflaatplug voor condenswater
12. Manometer (keteldruk kan worden afgelezen)
13. As
14. Dop
15. Bout
16. Blokje
17. Leertje

3. TOEPASSINGSGEBIED

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeie schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

4. AANWIJZINGEN OMTRENT DE INSTALLATIE

• Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de compressor werd geleverd.

• De compressor dient nabij de verbruikers te worden geinstalleerd.

• Vermijd lange luchtkabels en toevoerleidingen (verlengingen).

• Let op droge en stofvrije aanzuiglucht.
• De compressor niet in een vochtige of natte ruimte installeren.
• De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°C - +40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn.
• De compressor is geschikt voor gebruik in droge ruimten. Hij mag niet worden gebruikt in zones waarin met spatwater wordt gewerkt.

5. MONTAGE EN INGEBRUIKNEMING

Let op!

Voor ingebruikneming het apparaat zeker volledig monteren!

5.1 Montage van de wielen

De bijgaande wielen dienen te worden gemonteerdzoal getoond in fig. 3, 4, 5 en 6.

• Fig. 3a - 3b: Montage wielkit - versie A e in opeenvolging monteren: a, b, c, d, e
  • Fig. 4a - 4b: Montage wielkit - versie B
  • Fig. 5: Montage wielkit - versie C
  • Fig. 6: Montage wielkit - versie D

5.2 Montage van het steunvoetje (ref. 4)

Monteer het steunvoetje zoals afgebeeld wordt in Fig. 7.

5.3 Netaansluiting

De compressor is voorzien van een netkabel met veiligheidsstekker. Steek de stekker van de stroomkabel in een qua vorm, spanning en frequentie geschikt stopcontact dat voldoet aan de geldende voorschriften. Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het apparaat. Verzeker u ervan dat de AAN/UIT-schakelaar niet in de stand I (AAN) staat. Lange toevoerleidingen alsmede verlengkabels, kabeltrommels enz. leiden tot spanningsverlies en kunnen het starten van de motor beletten. Bij temperaturen onder +5°C start de motor eventueel moeilijk ten gevolge van stroefheid.

Om de uitrusting aan te zetten, de On/Off-schakelaar (ref. 8) in de positie I zetten.

Zet de On/Off-schakelaar (ref. 8) in de positie O om uitrusting uit te zetten.

5.4.2 Fig. 2b

De compressor wordt aangezet door de rode knop (ref. 8) in positie I te trekken.

De compressor wordt uitgezet door de rode knop (ref. 8) in positie O te drukken.

5.4.3 Fig. 2g

Om te starten, draai de On/Off (Aan/Uit)-schakelaar in de stand I (Aan).

Uitschakelprocedures: draai de On/Off (Aan/Uit)-schakelaar in de stand O (Uit).

5.5 Drukafstelling

• Met de drukregelaar (ref. 7) kan de druk op de manometer (ref. 6) worden afgesteld.
• De afgestelde druk kan op de snelkoppeling (ref) worden ontnomen.

5.6 Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afgesteld.

- Zodra de bovenste afstelwaarde wordt bereikt (ingesteld door de constructeur tijdens de keuringsfase), stopt de compressor.

Bij gebruik van lucht start de compressor automatisch

op wanneer de onderste afstelwaarde wordt bereikt.

• The compressor zal blijven werken volgens zijn automatische cyclus totdat de aan/uitschakelaar weer omgezet wordt.
• Als men de compressor opnieuw wil gebruiken, dient men minstens 10 seconden na het uitschakelen te wachten alvorens de compressor opnieuw te starten.

6. SCHOONMAKEN EN ONDERHOUDEN

Let op!

Trek vóór alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact.

Let op!

Wacht tot de compressor helemaal is afgekoeld! Gevaar om brandwonden op te lopen!

Let op!

Vóór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

6.1 Reiniging

• Hou de veiligheidsinrichtingen zo veel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het apparaat direct na elk gebruik schoon te maken.
• Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terechtkomt.
• Slang en spuitgereedschap moeten vóór de schoonmaakbeurt van decompressorworden gescheiden. De compressor mag niet met water, oplosmiddelen of iets er dergelijks schoon worden gemaakt.

6.2) Condenswater (Fig. 8)

Het condenswater moet dagelijks worden afgelaten door de aflaatklep (ref. 11) open te draaien (bodemkant van het drukvat).

Let op!

Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

ONDERHOUDSINTERVALLEN
FUNCTIE	NA DE EERSTE 100 UREN	ELKE 100 UREN
Reiniging van de zuigfilter en/of vervanging van het filtrerende element	●	●
Het lossen van de condens vanuit de tank	Dagelijks en na het werk.

6.3 Veiligheidsklep (ref. 10)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van de druktank.

Het is niet toelaatbaar de veiligheidsklep te verstellen Om te verzekeren dat de veiligheidsklep, indien nodig, naar behoren werkt, dient u de klep van tijd tot werking te stellen. Draai de ringmoer helemaal los. Trek vervolgens hard genoeg aan de ringmoer tot u perslucht hoort ontsnappen (Fig. 9). Laat de ringmoer daarna los en schroef hem weer vast.

Houd de veiligheidsklep en het gebied eromheen schoon en vrij van obstakels.

6.4 Opbergen

Let op!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen en tap de condens af. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld.

Let op!

De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

7. AFVALBEHEER EN RECYCLAGE

Op grond van de Richtlijn 2012/19/EU

tijl betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Het symbool van een doorgekruist vuilnisvat op een apparaat of de verpakking daarvan geeft aan dat het product aan het einde van zijn leven gescheiden van het overige afval moet worden verwerkt. De gebruiker moet het apparaat aan het einde van de levensduur hiervan dus afleveren aan geschikte afvalverwerkingscentra voor elektrische en elektronische apparaten, of teruggeven aan de verkoper waar op dat moment een nieuw gelijkwaardig apparaat wordt gekocht: voor elk aangekocht apparaat één gelijkwaardig afgedankt exemplaar.

Het op de juiste wijze scheiden, verzamelen en verwerken van afgedankte apparaten, rekening houdend met het milieu, voorkomt negatieve gevolgen op het milieu en de gezondheid. Bovendien draagt het bij tot hergebruik van de materialen waaruit de apparaten bestaan.

Het op illegale wijze afdanken van het product door de gebruiker zal leiden tot administratieve sancties volgens de van kracht zijnde wetgeving.

8. MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

Storing Oorzaak Remedie
Luchtlekkage uit de klep van de pressostaat bij stilstaande compressor.	Afsluitklep die wegens slijtage of vuil op het afsluitvlak niet correct zijn functie vervult.	Draai de zeskantkop van de afsluitklep los, reinig de zitting en het schijfje van speciaal rubber (vervang indien versleten). Monteer opnieuw en draai zorgvuldig vast.
Afname van het rendement. Veelvuldig starten. Lage drukwaarden.	Overmatige vraag naar prestaties of eventuele lekkage uit koppelingen en/of leidingen. Mogelijkheid verstopt aanzuigfilter.	Vervang de pakkingen van de koppelingen of vervang het filter.
De compressor stopt en start na enkele minuten weer zelfstandig op.	Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor.	Reinig de luchtdoorvoeropeningen in de toevoer. Lucht de werkruimte.
De compressor stopt na enkele startpogingen.	Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor (verwijdering stekker tijdens bedrijf, lage voedingsspanning).	Bedien de stopschakelaar. Lucht de werkruimte. Wacht enkele minuten en de compressor zal zelfstandig weer opstarten.
De compressor stopt niet en de veiligheidsklep grijpt in.	Abnormale werking van de compressor of slechte werking van de pressostaat.	Neem de stekker uit en breng het apparaat naar het servicecentrum.

Alle overige werkzaamheden moeten door de erkende Servicecentra worden uitgevoerd, waarbij originele onderdelen gebruikt moeten worden. Zelfstandig de machine proberen te repareren kan de veiligheid in gevaar brengen en maakt sowieso de garantie ongeldig.
