HASZNÁLATI ÚTMUTATÓ 7537N1 ELTA

Az egyenlászárá háromszágben telsíható villam-számolum ara hivatot fehlvni a falhaszndió lgyelmót, hogy a köszülöken heidi szigateletken „vaszályes feszultság” van, amely elgő erds lebel siérzó, hogy vabeknek áramállást okozzen.

VIGYÁZAT

ÁRAMÚTÉS VESZÉLYE ÁLL FENN NE NYISSUK KI

VIGYAZAT: AZARAMUTÉS KOCKÁZATÁNÁK OSÖKKENTÉSE ÉRDEKÉBEN NE VEGYÜK LE A TETÖT JILL. A HÄTLAPOT. A KESZÜLEK BELSEJEBEN NINCSENEK A FELHASZNÁLÓ ÁLTAL JAVÍTANDÓ ALKATRÉSZEK. SZÜKSEG ESETEN FORDULJUNK SZAKEMBERHEZ

Az egyantlászárú háromszágban taláható lekusítjel arra hivskot, folhni a felhasznáio fgyalmát, hogy a köszückot kisőrő leintackban fantos üzemabatási es karbanartási utasítások zummés

KIEGÉSZÍTŐ INFORMÁCIÓK

Óvatosan bánjon az apró alkatrészekkel és elemekkel, és azokat ne nyelje le, mert ez komoly sérüléseket okozhat! Gondoskodjon arról, hogy az apró alkatrészek és elemek ne kerüljenek gyermekek kezébe.

Fontos tanácsok a halláskárosodás elkerülésére

Figyelmeztetés:

Az Ön hallásáért nemcsak Ön, de mi is aggódunk.

Éppen ezért kérjük, legyen óvatos a készülék használatánál.

Azt ajánljuk, hogy: kerülje a nagy hangerövel való hallgatást.

Ha a készüléket gyermekek használják, ügyeljünk arra, hogy ne állitsák a készüléket túl

hangosra.

Vigyázat!

A túl nagy hangerö a gyermekeknél gyógyíthatatlan károsodást okozhat.

Kérjük gondoskodjon róla, hogy a készülék burkolatának nyíllásalba SOHA senki, főképpen pedig gyermekek, ne dughassanak bele semmit, ez ugyanis életveszélyes áramütéshez vezethet. A készülék burkolatát csak erre megfelelően képzett szakember nyíthatja fel.

A készüléket kizárólag a rendeltetésének megfelelően használjuk.

A készülék kizárólag lakásokban és üzletekben történő felhasználásra alkalmas.

Kérjük, örizze meg a használati útmutatót, hogy az késöbb is rendelkezésére álljon.

Környezetvédelmi tanácsok

Ezt a terméket az élettartama végén ne dobjuk a normal háztartási szemétbe, hanem adjuk le a villamos és elektronikai hulladékok átvevöhelyén. A terméken található

szimbólum, a használati útmutató vagy a csomagolás felirata erre hívja fel a figyelmet. A készülék anyagai a jelölésüknek megfelelően újrahasznosíthatóak. Az

újrahasznosítással, az anyagok ismételt felhasználásával, illetve a használt készülékek egyéb felhasználásával sokat tehetünk kömyezetünk megóvásáért.

A megfelelő hulladék-átvevőhelyröl a helyi önkormányzalnál érdeklödhetünk.

Ne akadályozza a készülék szellőzését, például függönnyel, újsággal, takaróval vagy bútorral. A szellőzőnyilásoknak mindig szabadon kell maradnia. A túlmelegedés kárt lehet a készülékben, és emialt annak élettartama lerövidülhet.

Meleg és forróság

Ne tegyük ki a készüléket a közvetlen napsütés hatásának. Ügyeljünk arra, hogy a készülék ne legyen fütőberendezés, nyílt láng vagy egyéb hőforrás közelében. A készülék szellőzőnyilásait mindig hagyjuk szabadon.

Nedvesség és tisztitás

Ez a készülék nem vizállól! Ne tegyük vizbe a lejátszót, és ügyeljünk arra, hogy ne is kerüljön vízzel érintkezésbe. A lejátszóba bejutó viz súlyos károkat okozhat. A készülék megtiszltítására ne használjunk alkoholt, ammoniál, benzint, vagy sürolószert tartalmazó tisztítóanyagot, mivel ezek károsíthatják a lejátszót. A készülék megtiszítítására enyhén megnedvesített puha törlöruhát használjunk.

Előírásos hulladék-elhelyezés

Az elemek és a csomagolóanyagok nem a háztartási szemétbe valók. Az elemeket a használt elemek számára kijelölt gyűjtőhelyre vigyük. A csomagolóanyagok szelektív elhelyezése szintén védi környezetünket.

BIZTONSÁGI ELŐÍRÁSOK

1. OLVASSA EL AZ UTASÍTÁSOKAT - A készülék működtetése előtt az összes biztonsági és működtetési utasítást olvassa el.
2. ÖRIZZE MEG AZ ÚTMUTATÓT - A biztonsági és működtetési útmutatókat tartsa meg a későbbi használatra.
3. FIGYELMEZTETÉSEK - A terméken és a használati útmutatóban található figyelmezletéseket tartsa be.
4. KÖVESSE AZ UTASÍTÁSOKAT - A működtetési és használati utasításokat tartsa be.
5. VÍZ ÉS NEDVESSEG - Ne használja a terméket viz (például fürdökád, mosdókagyló, konyhai mosogató, mosóteknő) közelében, úszömedence mellett vagy átnedvesedett alagsorban.
6. SZELLÖZÉS - A készüléken található nyílások a megfelelő szellőzést szolgálják, a működéshez valamint a túlmelegedés elkerülése érdekében szükségesek. A készüléket úgy kell elhelyezni, hogy a helye vagy helyzete ne zavarja a megfelelő szellőzést. A terméket not legye ágyra, kanapéra, pokrócra vagy más hasonló felületre, amely elzárhatja a szellőzőnyílásokat, ne építse be olyan helyre pl. szekrénybe vagy tartóba amely gátolhatja a légáramlást a szellőzőnyílásokon át.
7. HÖ - A terméket a höforrásoktól, pl. radiátoroktól, konvektoroktól, kályháktól vagy más hőt termelő készülékektől (beleértve az erősítőket is) távol kell elhelyezni.
8. ÁRAMFORRÁS - A terméket csak a használati útmutatóban megadottal vagy a törzslapon megjelölttel egyező feszültséget szolgáltató áramforrásról szabad üzemeltetni.
9. HÁLÓZATI CSATLAKOZÓ KÁBEL VÉDELME - A hálózati csatlakozó kábeleket úgy kell vezelni, hogy azokra ne lépjenek rá és a rájuk vagy melléjük helyezett tárgyakba ne akadhassanak bele.
10. HA NEM HASZNÁLJÁK - Ha hosszabb ideig nem használja a készüléket, húzza ki a hálózati csatlakozót és az antennát.

11. TÁRGYAK és FOLYADÉKOK BEJUTÁSA - Vigyázni kell, hogy a burkolat nyílásain át semmilyen tárgy ne essen, vagy folyadék ne folyjon a készülék belsejébe.

12. JAVÍTÁST IGÉNYLŐ SÉRÜLÉSEK - A készüléket képesítéssel rendelkező szakembernek kell megjavitania, ha:

a. A hálózali vezelék vagy a csallakozódugasz megsérült.

b. Folyadék vagy valamilyen tárgy került a készülék belsejébe.

c. A készüléket eső vagy víz érte.

d. A termék nem működik megfelelően. A készüléket és a kezelőszerveket csak használati útmutatóban leirtaknak megfelelően használja.

e. A készülék leesett vagy a burkolata megsérült.

f. A készülék teljesítményében nagymértékű változás állt be.

1. SZERVIZELÉS - A felhasználó nem végezhet semmilyen olyan szervizelési műveletet a készüléken, amely nincs leírva a használati útmutatóban. A javításokat csak képesítéssel rendelkező szakember végezheti.

2. TISZTÍTÁS - Tisztítás előtt húzza ki a hálózati csatlakozót. Ne használjon folyékony vagy aeroszolos tisztítószereket, csak nedves ruhát használjon. Kövesse a használati útmutatóban leírt tisztítási és karbantartási utasításokat.

3. VILLÁMLÁS - Villámlás idején, és ha hosszabb ideig nem használja a készüléket, húzza ki a hálózati csatlakozót és az antennát.

4. BIZTONSAGI ELLENORZES - A szervizelést követően kérje meg a vevöszolgálatot, hogy végezzenek biztonsági ellenőrzést a terméken.

5. TÜLTERHELÉS - A tűz és az áramütés elkerülése érdekében ne terhelje túl a fall csatlakozókat és az egybeépitett konnektor aljzatokat.

6. ELEKTROSZTATIKUS KISÜLÉS - Ha a készülék hibásan működik, húzza ki a hálózati csatlakozót és vegye ki az elemeket. Kis idő elteltével csatlakoztassa újra.

FIGYELEM

A CD-LEJÁTSZÓ I. OSZTÁLYÚ LÉZER TERMÉK. AZONBAN A CD-LEJÁTSZÓ EGY LÁTHATÓ / LÁTHATATLAN LÉZERSUGARAT BOCSÁT KI, AMELY RÁIRÁNYULÁS ESETÉN VESZÉLYES BESUGÁRZÁST OKOZHAT. A CD-LEJÁTSZÓT KIZÁRÓLAG AZ ÚTMUTATÓBAN LEÍRTAK SZERINT HASZNÁLJA.

AZ ITT LEÍRTAKTÓL ELTÉRŐ KEZELÉSI VAGY HASZNÁLATI MÓDOK VESZÉLYES LÉZERSUGÁRZÁST OKOZHATNAK. NE NYISSA FEL A KÉSZÜLÉK BURKOLATÁT, ÉS NE PRÓBÁLKOZZON A JAVÍTÁSSAL. A KÉSZÜLÉK JAVÍTÁSÁT BIZZA SZAKEMBERRE.

A TÜZ ÉS ÁRAMÜTÉS KOCKÁZATÁNAK, VALAMINT A ZAVARÓ INTERFERENCIA CSÖKKENTÉSÉNEK ÉRDEKÉBEN CSAK AZ AJÁNLOTT ALKATRÉSZEKET HASZNÁLJA.

ÜZEMBEHELYEZÉS

Keressen egy olyan rögzítési helyet, ahol a készülék nem akadályozza a vezető szabályos vezetési feladatát.

A végleges telepítés előtt kösse össze ideiglenesen a vezetékeket, ellenőrizze, hogy minden megfelelően csatlakozik, és a készülék és a rendszer megfelelően működik.

Csak a mellékelt alkatrészeket használja a készülékkel, hogy biztositsa a megfelelő telepitést. A nem hitelesített alkatrészek használata rendellenes működést okozhat.

Vegye fel a kapcsolatot a legközelebbi kereskedővel, ha a telepítéshez lyukakat kell fúmi, vagy a járműmás módosítását igényli.

A készüléket olyan helyre telepítse, ahol nem zavarja a vezetöt, és nem sértheti meg az utasokat, ha a jármű hirtelen megáll, pl. vészhelyzeti fékezés esetén.

Ha a telepitési szög meghaladja a 30s-ot, akkor lehetséges, hogy a készülék nem működik megfelelően.

Kerülje el az olyan telepítési helyeket, ahol a készüléket magas hőmérsékletnek (pl. közvetlen napfénynek), a fütörendszerből áramló forró levegőnek, pomak, szennyeződésnek vagy erős vibrációnak teszi ki.

HUZALOZÁSI RAJZ

45.4

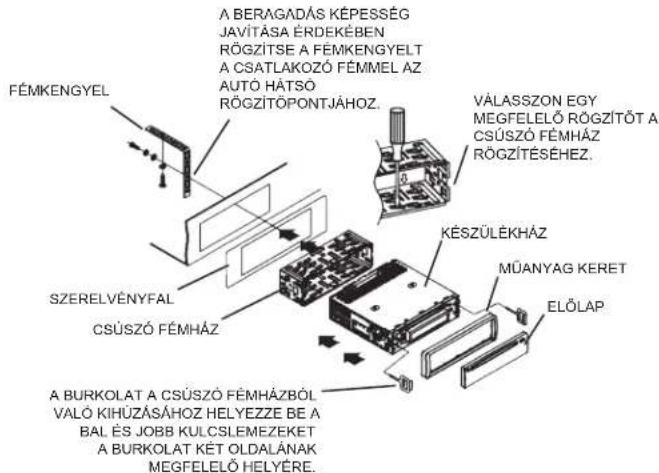

DIN első / hátsó rögzítés

A készülék „előröl” (hagyományos DIN első rögzítés) vagy „hátulról” (DIN hálsó rögzítés, felhasználva a menetes csavarnyilásokat a készülék burkolatának oldalán) is rögzíthelő. A részletekért lásd a következő illusztrált telepítési módszereket.

FÉMKENGYEL A BERAGADÁS KÉPESSÉG JAVÍTÁSA ÉRDEKÉBEN RÓGZÍTSE A FÉMKENGYELT A CSATLAKOZÓ FÉMMEL AZ AUTÓ HÁTSŐ RÓGZÍTÓPONTJÁHOZ. VÁLASSZON EGY MEGFELELŐ RÓGZÍTŐT A CSÚSZÓ FÉMHÁZ RÓGZÍTÉSÉHEZ. KÉSZÜLÉKHÁZ MŰANYAG KERET ELÖLAP SZERELVÉNYFAL CSÚSZÓ FÉMHÁZ A BURKOLAT A CSÚSZÓ FÉMHÁZBÓL VALÓ KIHUZÁSÁHOZ HELYEZZE BE A BAL ÉS JOBB KULCSLEMEZEKET A BURKOLAT KÉT OLDALÁNAK MEGFELELŐ HELYÉRE.

FIGYELEM:

1. 4 Ω-os ellenállású hangszórókat kell használnia.
2. Ne kösse rövidzárra az antenna és a földelés vezetékeket
3. A készüléket az akkumulátor negatív csatlakozójához tervezték, amely a jármű fémrészéhez csatlakozik. Ellenőrizze telepítés előtt.
4. Ne kösse rövidzárra a hangszóró kábeleket, mert ez károsíthatja a készüléket vagy a hangszórókat.
5. Csallakozlasson minden kábelt mielött rögziti az elölapot.

Hogyan távolítsa el és telepítse az előlapot

Ha eltávolítja vagy csatlakoztatja a vezérlőpanelt, akkor legyen óvatos, ne sértse meg a vezérlőpanel hátoldalán és a paneltartón található csatlakozókat, és ellenőrizze, hogy a készülék ki van kapcsolva.
1. Nyomja meg a kioldó gombol, és az előlap bal oldala kioldódik.
2. Távolítsa el az előlapot, és tartsa az előlapot a védölokban.

Az előlap telepítése

Először illesse az előlap jobb oldalát a készülék burkolatába, majd nyomja meg az előlap bal oldalát, és ellenőrizze, hogy az előlap megfelelően települ, ezulán nyomja meg a SEL gombot rövid ideig, hogy bekapcsolja a készüléket.

MEGJEGYZÉS

TÁVOLÍTSA EL A CSUSZÓ FÉMHÁZAT TÁVOLÍTSA EL A KÉT CSAVART A DECK VÉDELMÉHEZ, MIELÖTT MÜKÖDTETNÉ. AZ ELÖLAP A KÉSZÜLÉK BURKOLATÁHOZ VALÓ VISSZAHELYEZÉSÉHEZ ELŐSZÓR A JOBB OLDALON HELYEZZE VISSZA A MEGFELELŐ HELYRE. MAJD NYOMJA A BAL OLDALON A KÉSZÜLÉK BURKOLATÁHOZ, AMÍG MEGFELELŐ NEM LESZ. NYOMJA MEG EZT A GOMBOT AZ ELÖLAP A FEJEGYSÉGTÖL VALÓ LEVÁLASZTÁSÁHOZ, MAJD TÁVOLÍTSA EL AZ ELÖLAPOT A FEJEGYSÉGTÖL.

ÖVINTÉZKEDÉSEK ÉS ELÖLAPOK

1. Ha a jármű belseje szélsőségesen felforrósodott a parkolás során a napon, akkor ne használja a lejátszót addig, amíg vezetés közben az autó belseje le nem hült.
2. Tartsa az előlapot a védőtokban.

VÉDÖTOK

ELÓLAP

A LEMEZ TISZTÍTÁSA ÉS KARBANTARTÁSA

Kérjük, vegye figyelembe:

A normal hang CD-k mellett ez a készülék a hangsávokat tartalmazó CD-R és a CD-RW lemezeket is képes lejátszani. Azonban a felvevőkészüléktől, a rögzítőprogramtól és a CD-R vagy CD-RW lemeztől függően lehetséges, hogy néhány CD-R és CD-RW lemezt nem lehet lejátszani.

CD-R és CD-RW lemezek irásakor a túl magas irási sebesség gyengébb jelminőséget eredményezhet, ezért ajánlatos 24-szeres vagy lassabb sebességet választani a CD-iráshoz, és 4-szeres vagy lassabb sebességet választani a CD-RW iráshoz.

A CD-k kezelése

* Vegye ki a CD-t a tokjából.
* Ne érintse meg a felületeket.
* Ne ragasszon matricát a CD-kre, és ne Irjon rájuk.
* Ne hajlitsa meg a CD-ket.

Tárolás

* Mindig a tokban tárolja a CD-ket.
* Ne tegye ki a lemezeket közvellen napfénynek, ne tegye szennyezödött, poros és nyirkos területre és a jármű fütőrészére.

Tisztítás

* A lemezeket puha kendövel tisztítsa.
* A CD-ket a középpontjukból a szélok felé tisztítsa.

KÖZÉPTÖL A SZÉLEK FELÉ HALADVA

HELYES

HELYTELEN

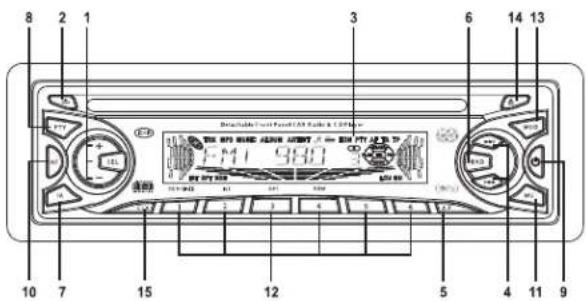

A VEZÉRLŐSZERVEK ELHELYEZKEDÉSE ÉS FUNKCIÓIK

(1) Nyomja meg a SEL gombot többször az üzemmódok eléréséhez: VOL → BAS → TRB → BAL → FAD

1) HANGERÖSZABÁLYZÓ

A. A hangerő szintjét bármikor beállíthatja a + vagy a - gombok megnyomásával, ha a kiválaszlott üzemmód az alapértelmezett hangerő üzemmód.
B. A hangerő szintje úgy is beállítható, ha végigléptet a SEL gombbal addig, amig a VOL felirat meg nem jelenik, majd nyomja meg a + vagy - gombot a hangerő beállításához.

2) MÉLYHANG

A. Nyomja addig a SEL gombot, amig a BAS felirat meg nem jelenik.
B. Allítsa be a mélyhang szintjét a + vagy - gombbal.

31 MAGASHANG

A. Nyomja addig a SEL gombot, amig a TRE felirat meg nem jelenik.
B. Állítsa be a magashang szintjét a + vagy - gombbal.

4) BALANSZ

A. Nyomja addig a SEL gombot, amig a BAL felirat meg nem jelenik.
B. Allítsa be a magashang szintjét a + vagy - gombbal.

5) ELSÖ / HÁTSÖ HANGERÖ

A. Nyomja addig a SEL gombot, amig a FAD felirat meg nem jelenik.
B. Állítsa be a hangerő eloszlását a + vagy - gombbal.

(2) Nyomja meg és tartsa lenyomva a SEL gombot több mint 2 másodpercig, hogy elérje a TA SEEK/TA ALARM Üzemmódot, majd ismélellen nyomja meg a SEL gombot, hogy kiválassza a PI SOUND/PI MUTE, RETUNE L/RETUNE S, MASK DPI/MASK ALL, BEEP 2ND/BEEP ALL/BEEP OFF, SEEK1 /SEEK2 (rádió üzemmódban), DSP OFF/FLAT/POP M/CLASSICS/ROCK, LOUD OFF/LOUD ON, SUBW OFF/ON (opcionális mélynyomé kimenettel), STEREO/MONO (rádió üzemmódban), DX/LOCAL (rádió üzemmódban), VOL LAST/ VOL ADJUST (HANGERÖ BEÁLLÍTÁS üzemmódban a következő üzemmód A- VOL lesz a HANGERÖ BEÁLLÍTÁS után, hogy beállithassa a hangerő szintjét, a hangerő minimális szintje 10) és ESP10/ESP40 lehetőséget. A kivánt üzemmód kiválasztása után nyomja meg a + vagy a - gombot, hogy beállithassa az értéket.

1) TA SEEK / TA ALARM

TA SEEK: Ha az újonnan beállított rádióállomás nem sugározza a TP információkat 5 másodpercig, a rádió arra a kövelkező állomásra vált, amelynek nem ugyanaz a PI kódja, mint az előző állomásé, de tartalmaz TP információkat.

Ha a TP információk elvesznek a jelenlegi állomásnál a RETUNE S (60 másodperc) és a RETUNE L (90 másodperc) beáillitásnál, a rádió újra hangolja a következő állomást, melynek ugyanaz a PI kódja. Ha ugyanaz a PI állomást nem találja 1 keresési ciklus után, a rádió megkeresi a következő állomást a TP információkkal.

TA ALARM: Ebben az üzemmódban az automatikus újrahangolás funkció nem aktiválódik, csak kettős jelzés (riasztás) hallható.

Ha az újonnan beállított rádióállomás nem sugározza a TP információkat 5 másodpercig, a rádió arra a következő állomásra vált, amelynek nem ugyanaz a PI kódja, mint az utolsó, de tartalmaz TP információkat.

Ha az újonnan beállított állomásnak nincs RDS jele, a PI SEEK kikapcsol.

2) PI SOUND / PI MUTE:

PI SOUND: Ha a kritikus területen halad oda-vissza, akkor ugyanazt a PI kódot különböző állomásoktól is veheti a készülék. PI SOUND beállításkor egy rövid váltási jelzőhang hallható.

PI MUTE: PI MUTE beállitásnál nincs váltási jelzőhang.

3) RETUNE L / RETUNE S

Az automatikus újrahangolás indulási ideje, miután elveszett a TA jelzés. Ha ugyanaz a PI állomás nem található 1 keresési cikluson belül, a rádió az előző állomásra hangol, és 4-5 percig vár az újrahangolással.

RETUNE L: 90 másodperc.

RETUNE S: 60 másodperc.

4) MASK DPI / MASK ALL:

MASK DPI: Csak azokat az alternativ frekvenciákat rejti el, melyeknek eltérő a PI kódja. MASK ALL: Elrejti azokat az alternativ frekvenciákat, melyeknél eltér a PI kód, és nincs RDS jelzés.

BEEP 2ND: Gombhangot csak akkor hallani, ha megnyomja a másodlagos gomb funkciót. BEEP ALL: Gombhang bekapcsolva (kivéve a POWER és a kiadós gombokat). BEEP OFF: Gombhang kikapcsolva.

6) SEEK1 / SEEK2

SEEK1: Nyomja meg és tartsa lenyomva a /►Igólbokat, hogy egy erősebb jellel rendelkező állomást keressen. Ha erősebb jelet talál a készülék, a keresés megáll. SEEK2: Nyomja meg a /►Igólbokat, hogy egy erősebb jellel rendelkező állomást keressen. Ha erősebb jelet talál a készülék, a keresés nem áll meg. A gomb elengedése után az erősebb jellel rendelkező következő állomásra áll a készülék.

Nyomja meg az előlap kioldásához.

1. LCD (FOLYADÉKKRISTÁLYOS KIJELZŐ)

2. GOMB

1) Rádió üzemmódban nyomja meg többször a ➕ ➕ igmbokat, hogy kézzel hangoljon felfele vagy lefele a kívánt rádióallomásra. Nyomja meg és tartsa lenyomva a ➕ ➕ ➕ gombokat több mint 0,5 másodpercig, hogy automatikusan hangoljon felfele vagy lefele a rádióallomásra.

2) Lemez üzemmódban nyomja meg a ➕mbol a következő műsorszám lejátszásához. Nyomja meg a ◀gombot egyszer, hogy az aktuális műsorszámot az elejétől játssza le, nyomja le a ◀gombot kétszer, hogy az előző műsorszámot játssza le a készülék. Nyomja meg és tartsa lenyomva a ➔/ ◀gombot az előrefele vagy hátrafele kereséshez.

1. AUTO MEMÓRIA / ELÖBEÁLLÍTÁSI MEMÓRIA KERESÉS GOMB A.P

1) Rádió üzemmódban nyomja meg az A.P gombot, hogy minden állomásememóriát bemulasson a készülék 5 másodpercig, miközben az állomásememória és a frekvencia olvasható az LCD-n. Nyomja meg és tartsa lenyomva több mint 2 másodpercig, hogy állomást keressen a jelenlegi frekvenciasávon, és eltárolja azt az előbeállítási memóriába. Ha az automatikus tarolás müvelet befejezödött, automatikusan bemutatja az egyes rádióallomásokat 5 másodpercig. Az 1 memőriakeresési ciklus után az első beállított állomásra hangol a készülék.

2) MP3 lemez üzemmódban nyomja meg ismételten az A.P gombot, hogy kiválassza a MÚSORSZÁM KERESÉS, ELSŐ KARAKTER KERESÉS vagy KÖNYVTÁR KERESÉS üzemmódot.

TRACK SEARCH üzemmödban az LCD-n az MP3 T 000 felirat jelenik meg. Nyomja meg a + vagy a - gombot, hogy a villogó számjegyet 0 és 9 közé beállithassa. Nyomja meg a SEL gombot a megerősítéshez, ekkor a következő 0 kezd el vilogni. Folytassa hasonlóképpen. Ezután erősítse meg a SEL gombbal, és a készülék lejátssza a kiválasztott műsorszámot.

A FIRST CHARACTER SEARCH üzemmódban az LCD-n a A-..... felirat olvasható. Ha vannak A betűvel kezdődő fájlok, akkor ezek jelennek meg abc és számsorrendben. Ha nincs A betűvel kezdődő fájl, nyomja meg a + vagy - gombot, hogy egy másik karaktert válasszon. Nyomja meg a H I gombot a fájl kiválasztásához, és nyomja meg a SEL gombot a lejátszás elkezdéséhez.

DIRECTORY SEARCH üzemmódban az LCD-n a győkérmappa jelenik meg. Nyomja meg a + vagy a - gombot a kívánt mappa kiválasztásához, és a ▶▶/ ◀◀ gombbal válassza ki a kívánt fájlt. Nyomja meg a SEL gombot a lejátszás elindításához.

1. BND GOMB

Nyomja meg rádió üzemmódban többször a BND gombot a kivánt frekvenciasáv kiválasztásához. Nyomja meg MP3 lemez üzemmódban többször a BND gombot a fájlnév, a mappanév, a müsorszám cime, előadója és az album megjelenítéséhez.

Ha a jelenleg lejátszott MP3 tartalmaz vonatkozó ID3 információkat 1.0 / 2.0 verzió szerint, akkor a műsorszám címe, előadója és az album gördül az LCD kijelzön.

CD / MP3 kevert lemeznél a lejátszási üzemmódban nyomja meg és tartsa lenyomva a BND gombot az üzemmódok váltásához.

1. KÖZLEKEDÉSI HÍREK GOMB TA

(1) Nyomja meg a TA gombot a bekapcsoláshoz/kikapcsoláshoz.

TA üzemmódban (a TA jelzés látható a kijelzön) a készülék olyan rádióallomást keres, amelyen közlekedési hírek találhat, és a TA SEEK felirat látható néhány másodpercig. Ha közlekedési hírek hallható:

1) CD lejátszási üzemmódban a készülék rádió üzemmódra vált.

2) A készülék ideiglenesen EON állomásra vált, ha az EON egy másik állomáson közlekedési híreket észlelt, a TP jelzés jelenik meg a kijelzön.

3) Ha a hangerő 20-nál kisebb, akkor 20-ra növekszik, és a közlekedési hírek után visszatér az eredeti beállításra.

Ha a hangerő szintjét megváltoztatják a közlekedési hírek közben, az csak a közlekedési hirekre vonatkozik.

* TA megszakitás

Ha megszakítja a közlekedési híreket a TA gomb megnyomásával, a TA üzemmód nem kapcsol ki.

* Ha a TA aktiválva van, akkor csak azokat az állomásokat keresheti az auto memória funkció, amelyek rendelkeznek PI köddal.

(2) Nyomja meg és tartsa lenyomva a TA gombot, hogy a EONTA LOCAL és a EONTA DISTANCE között vállson.

A gomb segítségével csökkentheli a nem kivánt EON TA váltások számát.
1) EONTA LOCAL: Ha egy EON állomás térereje a küszöbszint alatt van, a rádió nem hangol arra az állomásra. Ha az EONTA LOCAL beállítást választja, a kijelzőn a EONTA LO jelzés jelenik meg néhány másodpercig.
2) EONTA DISTANCE: Ebben a beállításban az EONTA DX jelzés jelenik meg néhány másodpercig.

8. PROGRAMTÍPUS GOMB PTY

Ismétlődően nyomja meg a PTY gombol, hogy a programtípusok között vállson: PTY MUSIC → PTY SPEECH → PTY OFF.

Válasszon egy programtipust a memóriagombokkal.

Ha a PTY MUSIC vagy a PTY SPEECH van kiválasztva, akkor az előző PTY beállítás jelenik meg. Ha további gombot nem nyomnak meg, akkor a rádió az előző beállítással keres. Ha nincs megfelelő PTY állomás, akkor a NO PTY jelzés villog, és a készülék visszatér normal rádió üzemmódba.

9. BE / KI

Nyomja meg bármelyik gombot (kivéve az EJECT és a RELEASE gombot) a készülék

bekapcsolásához.

A lemez betöltése szintén bekapcsolja a készüléket.

Nyomja meg és tartsa lenyomva a POWER gombot 0,5 másodpercig, hogy kikapcsolja a készüléket.

Nyomja meg az AF gombot, hogy a kijelzön kiválassza az AF szegmens beállítását.

Szegmens kikapcsolva: AF váltás üzemmód kikapcsolva.

Szegmens bekapcsolva: AF vállás üzemmód bekapcsolva és az RDS információkat veszi a készülék.

A szegmens villog: AF váltás üzemmód bekapcsolva és az RDS információkat még nem veszi a készülék.

Ha az AF váltás üzemmód be van kapcsolva, a rádió állandóan ellenőrzi az AF jelerösséget. Az egyes AF-ek időtarama az aktuális állomás jelerösségétől függ, erős állomás esetén néhány perc, gyonge állomás esetén néhány másodperc. Minden alkalommal, amikor az AF erősebb, mint a jelenlegi állomás, a készülék egy rövid időre az alternativ frekvenciára vált, és a NEW FREQUENCY felirat jelenik meg néhány másodpercig a kijelzőn. Mivel az AF váltás némítási ideje nagyon rövid, ez szinte észrevehetletten.

FM üzemmódban bekapcsolt AF SEEK esetén a keresés és az auto memória funkciók csak az RDS programokat veszik és mentik el.

Nyomja meg és tartsa lenyomva az AF-et, hogy bekapcsolja / kikapcsolva a REGION ON / OFF funkciót.

RÉGIÓ ÜZEMMÓD BE: Az AF váltás és a PI KERESÉS a jelenlegi állomással megegyező PI kóddal rendelkező állomásokra aktivált.

RÉGIÓ ÜZEMMÓD KI: A régiókódot figyelmen kívül hagyja a PI kódból a készülék AF váltás és PI KERESÉS esetén.

11. NÉMÍTÁS GOMB MU

Nyomja meg a MU gombot a hang némításához. A hang visszaállításához nyomja meg újra az MU, vagy a MOD, BND, +, - vagy a SEL gombot.

12. PROGRAMOZOTT ÁLLOMÁSOK 1-6 (TOP/▶II, INT, RPT, RDM)

A) Rádió üzemmódban az 1-6 gombok megnyomásával érheti el közvetlenül a programozott állomásokat, nyomja meg és tartsa lenyomva az új állomások elmentéséhez. PTY üzemmódban a programozott gombokkal a következő funkciókat érheti el:

PTY zenei csoport PTY temacsoport			PTY kikapcsolva
1	POP Z, ROCK Z 1 HÍREK, NAPI ÜGYEK ,INFORMÁCIÓK
2	KÖNNYÜZENE	2 $PORT, OKTATÁS, SZÍNHÁZ
3	KLASSZIKUS, EGYÉB Z	3 KULTÚRA, TUDOMÁNY, EGYÉB
4	JAZZ, COUNTRY	4 IDŐJÁRÁS, ÚZLET, GYERMEKEK
5	NEMZETI Z, RÉGI 5 TÁRSADALOM, VALLÁS, BETELEFONÁLÓ
6	NÉP Z	6 ÚTAZÁS , PIHENÉS, DOKUMENTUM

B) Lemez lejátszási üzemmódban nyomja meg a TOP /▶II gombot a lejátszás szüneteltetéséhez, majd nyomja meg a TOP /▶II gombot újra a lejátszás folytatásához. Nyomja meg és tartsa lenyomva a lemez első müsorszámának lejátszásához.
C) CD / MP3 lejátszási üzemmódban nyomja meg az INT gombot az egyes müsorszámok első 10 másodpercének lejátszásához, ekkor az S-INT felirat jelenik meg. Nyomja meg és tartsa lenyomva az INT gombot, hogy az aktuális mappában található müsorszámok első 10 másodpercét játssza le, a D-INT felirat jelenik meg. Nyomja meg az INT gombot újra, hogy az előző lejátszási módra váltson.
D) CD / MP3 lejátszási módban nyomja meg az RPT gombot az aktuális müsorszám megismétléséhez, ekkor az S-RPT felirat jelenik meg. Nyomja meg és tartsa lenyomva az RPT gombot az aktuális mappa megismétléséhez, ekkor a D-RPT felirat jelenik meg. Nyomja meg az RPT gombot újra az ismétlés üzemmódból való kilépéshez.
E) CD / MP3 lejátszási módban nyomja meg az RDM gombot az összes műsorszám megismétléséhez, ekkor az S-RDM felirat jelenik meg. Nyomja meg és tartsa lenyomva az RDM gombot a mappában található műsorszámok véletilenszerű megismétléséhez, ekkor a D-RDM felirat jelenik meg. Nyomja le újra az RDM gombot a véletlen üzemmődból való kilépéshez. F) MP3 lejátszási üzemmódban az 5 és a 6 programozott állomás gombokkal 10 műsorszámmal előre és vissza ugorhat.

13. ÜZEMMÓD GOMB MOD

Vált a rádió és a CD/MP3 üzemmód között.

14. KIDOBÁS GOMB

Nyomja meg a CD kidobásához a CD-meghajtóból.

15. ÓRA GOMB CLK

1) Rádió üzemmódban nyomja meg többször a CLK gombot, hogy léptesse a kijelzőt. PS NÉV → FREKVENCIA → AKTUÁLIS IDŐ → PTY.
Ha nincs RDS adat, a kijelző a következőket mutalja: FREKVENCIA → AKTUÁLIS IDÖ → PTY.
2) Lejátszási üzemmódban nyomja meg, hogy 5 másodpercig megjelenítse az aktuális időt. A kijelző automatikusan visszatér az előző kijelzésre.
3) Az aktuális idő beállításához nyomja meg és tartsa lenyomva a CLK gombot, addig, amig az idő villogni nem kezd, majd állítsa be az órákat és a perceket a + és - gombokkal.

HIBAELHÁRÍTÁS

A gyakori problémák megoldásához olvassa és kövesse a következő hibaelhárítási listát. Ha továbbra sem tudja megoldani a problémát, vegye fel a kapcsolatot a legközelebbi kereskedövel.

Jelenség Ok Megoldás
A készülék nem kap áramot.	Az autó nincs gyújláson.	Ha a tápellátás megfelelően csatlakozik az autó kiegészítőjéhez, akkor kapcsolja a gyújtáskapcsolót ACC állasba.
	A biztosíték kiégett Cserélje ki a biztosítékot
A lemezt nem lehet betölteni	Egy CD van a lejátszóban	Távolítsa el a lemezt a lejátszóból, és helyezze be az új lemezt címkéjével felfelé.
A lemezt nem lehet beolvasni	A lemez fordítva lett betéve.	Fordítsa a lemezt a címkézett oldalával felfelé.
	A lemez nagyon piszkos vagy hibás.	Tisztítsa meg a lemezt, vagy próbáljon meg egy újat lejátszani.
	Az autóban túl magas a hómérseklet.	Hütse le addig, amíg a környezeti hómérseklet normalis nem lesz.
Nincs hang	A hangerő minimálisra van állítva	Állítsa be a hangerőt a kívánt szintre.
	A huzalozás nincs megfelelően csatlakoztatva.	Ellenőrizze a huzalozást.
A funkciógombok nem működnek	A beépített mlkroszámlítógép nem működik megfelelően a zaj miatt.	Nyomja meg a RESET gombot.
	Az előlap nincs megfelelően a helyén.	Helyezze fel újra az előlapot.
A hang ugrál	A telepitési szög nagyobb 30s-nál.	Állítsa a telepitési szöget 30°-nál alacsonyabbra.
	A lemez nagyon piszkos vagy hibás.	Tisztítsa meg a lemezt, vagy próbáljon meg egy újat lejátszani.
A rádió nem működik, az auto keresés funkció nem működik.	Az antennakábel nincs megfelelően csatlakoztatva	Csatlakoztassa erősen az antennakábelt.
	A jel túl gyenge Válasszon kézzel	egy állomást.

MÜSZAKI ADATOK

ÁLTALÁNOS

Tápegység 12 V EGYENÁRAM

Energiafogyasztás max. 7A

Teljesítmény kimenet 4 X 25 W (@ 14,4V)

VONALI KIMENET: CD max. 800 mV

FM

Frekvenciatartomány 87,5 MHz - 108,0 MHz

Érzékenység 3 μV

IF frekvencia 10,7 MHz

AM

Frekvenciatartomány 522 kHz - 1620 kHz

Érzékenység 40 dB

IF frekvencia 450 kHz

CD-lejátszó

Rendszer Kompakt lemez hangrendszer

Kompatibilis lemezformátumok CD / CD-R / CD-RW / MP3

Jelformátum Mintavételi frekvencia 44,1 kHz

Frekvencia karakterisztika 20 - 100 Hz ≤ 5 dB

10 - 100 Hz ≤ 5 dB

CD jel/zaj viszony

Csatorna 2 (sztereó)

Méretek kb. 178 x 50 x 188 mm

Tömeg kb. 1,6 kg

AZ ADATOK ELÖZETES ÉRTESÍTÉS NÉLKÜL VÁLTOZHATNAK.

MODELLO 7537N1

AUTORADIO CON LETTORE MP3 / CD E RDS
