KULLANIM KILAVUZU 7537N1 ELTA

Oççon l'indeki gertim İzerdî r 103 upen senüldu 604 kulamaya chirin l'inde zucor edilmengi bilirati gertinin/DDğunu ve bu gertinin elektrik çapascat keler pişlu alırliga plasnen

DIKKAT ELEKTRİK ÇARIMA TE-LIKESİ, AÇAYINIZ DIKKAT: ELLKTRİK ÇARIMA RISKINDEN KAÇINIMAK IÇİN EN VEYA ARKA KAPASI AÇAMYINIZ, CHAZIN IÇÜDZE KULLAMCİN TAMIR EDEBILEDEĞI PARDALAR BULUMAWAKTADIR, SADECE UZVAN KİŞİLER TARAPINDAN TAMIR LOLMUSI BİRKİMİKTLIR.

Oççon l'indeki Uztam lansül 8 üyarı ve büt bo dup kulsanaya önmil batam ve kullanın bilgeler vermaktaşır. Bu bilghari kulamias kavuzinde bulabinsine

HARYCÝ BÝLGÝLER

Lütfen küçük parçalara dikkat ediniz, yutmayınýz. Aksi takdirde büyük rahatsızlıklar meydana gelebilir veya boğulabilirsiniz. Lütfen çocuklara dikkat ediniz ve onlarýn eriブemeyeceði yerlere küçük parçalarý ve pilleri yerleptiriniz.

Kulak zarinizi korumak için önemli uyarılar

Uyari:

Sizin kulak saöliðynýz sizin için ve bizim içinde önemli.

Bu yüzden bu cihazi kullanirken dikkatli olunuz.

Bizim tavsiyemiz: Fazla yüksek ses den kaçının.

Eðer cihaz çocuklar tarafından kullaniliyorsa, cihazin ses ayari fazla acik olmadığından emin olunuz.

Dikkat!

Fazla yüksek ses çocuklarda aðýr hasara yol açabilir.

Kesinlikle çahýslarýn bil hassa çocuklarýn küçük deliklere veya cihazýn açık yerlerine herhangi bir peyleri sokmasýna izin vermeziniz. Aksi takdirde elektrik çarpma tehlikesi bulunmaktadır. Cihazýn kapaöy sadece uzman kipiler tarafýndan açylmalýdýr.

Lütfen cihazý sadece öngörüldüðü pekilde kullanýnýz.

Cihaz sadece mesken ve ib alanlarıyla kullanýlmak üzere tasarlanmýptýr.

Ypletim talimatlaryný ileride kullanmak üzere dikkatli bir pekilde saklayýnýz.

Çevre koruma ile ilgili açýklamalar

Bu ürün, kullanym tarihinin sona emesiyle birlikte normal ev çöpü kanalÿyla tasfiye edilmeyip, elektrik ve elektronik cihazlarýnyn geri dönüpüm toplama noktalarýna býrakylmalýdýr.

Ürünün, kullanma talimatýnyn veya ambalajýn üzerinde yer alan sembol buna iparet etmektedir. Hammaddeler, üzerlerindeki iparetler uyaryınca geri dönüptürülebilir özellikle sahiptirler. Eski cihazlarýri geri dönüptürülmesi, maddi yönden deöerlendirilmesi veya diğer pekillerdeki deöerlendirilmelerine bulunacaöynýz desteklerle, çevremizin korunması için önemli bir katkı sağlamýp olacaksýnýz.

Lütfen baölÿ bulunduðunuz belediye yönetiminden yetkili tasfiye noktasýný öðreniniz.

Cihazın havalandýrma deliklerini gazete, perde yorgan veya mobilya ile týkamayýnýz. Havalandýrma delikleri her zaman acýk kalmasý gerekmektedir. Fazla ÿsýnma cihazın fazla ÿsýnmasýna sebep olabilir veya cihazın ömrünü kýsaltýr.

Sýcaklýk ve isi

Cihazý gūnep ÿpÿðynýn doðrudan yansýmasýndan koruyunuz. Cihazýn doðrudan sýcaklýk üreten aletlerde kalirüfer gibi acýk atepten vs. uzak tutunuz. Cihazýn havalandýrma deliklerinin kapalý olmadýðýndan emin olunuz.

Rutubet ve temizlik

Bu cihaz su geçirir! Cihaza su deömesini engelleyiniz, suya bandirmayiniz. Cihaza su girdiði takdirde cihaz ciddi ariza görebilir. Temizlik esnasina, alkol, amonyak, benzin veya çizici maddeler kullanmayiniz bunlar cihaza zarar verebilirler. Temizlik için yumupak yslak bir bez kullanýmýz.

Uygun bicimde arýtma

Pil ve ambalajlar normal çöpe atylmamasý gerekmektedir. Piller için özel bulunan yerlerde arýtılmasý gerekmektedir. Ambalajlarý ayrý atmanýz çevreyi korumanýza yardýmcý olur.

GÜVENLİK TALİMATLARI

1. TALİMATLARI OKUYUNUZ - Cihaz çalıştırılmadan evvel tüm emniyet ve çalıştırma talimatlarının okunması gerekmektedir.
2. TALİMATLARI SAKLAYINIZ - Emniyet ve çalıştırma talimatları lazım olur diye saklanmalıdır.
3. UYARILARI DİKKATE ALINIZ - Bu kılavuzda ve cihaz üzeinde gösterilen uyarılar dikkate alınmalıdır.
4. TALİMATLARI UYGULAYINIZ - Tüm çalıştırma talimatları uygulanmalıdır.
5. SU VE NEM - cihazın mesela küvet, lavabo, mutfak lavabosu, çamaşır leğeni, yüzme havuzu ya da ıslak zeminler gibi su kaynaklarının yakınında kullanılmaması gerekmektedir.
6. HAVALANDIRIMA - Cihazın açık kısımları cihazın havalandırılması indindir bu deliklerin açık olması gerekmektedir. Cihazın bu havalandır İnkelerinin kapanmayacağı uygun bir yere konulması gerekir. Deliklerin engelieneceği yatak, halı gibi yerlere koymayınız, yine deliklerin kapanacağı gömme dolaplara mesla kitaplık veya deliklerin hava almasını engelleyecek kapalı yerlere koymayınız.
7. ISI - Bu cihazın kalorifer, soba gibi veya başka (yükselticiler de dahil) ısı kaynaklarından uzakta tutulması gerekir.
8. GÜÇ KAYNAĞI - Cihazın kılavuzda belirtilen veya cihazın üzerinde yer alan güç kaynaklarına bağlanması gerekir.
9. ELEKTRİK KABLOSUNUN KORUNMASI - kabloların üzerine basıldığında ezilecek veya herhangi bir nesne gelecek şekilde dösenmemesi gerekmektedir.

10. KULANILMADIĞINDA - Cihazı uzunca bir süre kullanmayacaksanız elektrik ve anten bağlantısını kesiniz.

11. NESNE ve SIVI GİRİŞİ - Cihazın içine bir nesne düşmemesine veya sıvının akmamasına dikkat ediniz.

12. SERVİS GEREKTİREN HASARLAR - Şu hallerde servis elemanları çağrılmalıdır:

a. Elektrik kablosu veya fisi hasar gördüğünde.

b. Cihaza bir nesne düstüğünde veya içine bir sıvı aktığında.

c. Cihaz yağmur veya neme maruz kaldığında.

d. Cihaz normal çalışmadığında. Sadece kılavuzda belirilen miktar ve kontrolleri kullanınız.

e. Cihaz düşürüldüğünde veya gövdesi zarar gördüğünde

f. Cihazın çalışma performansında düşüş gözlediğiniz durumlarda.

1. BAKIM - Kullanıcının bu kılavuzda belirtilen haller dışında kesinlikle tamir etmeye kalkışmamari gerekir. Kalan tüm hallerde bakımın uzman servis elemanarınca yapılması gerekmekledir.

1. TEMİZLEME - Temizlemeden evvel ciazi fişten çekiniz. Sıvı veya püskürtme temizleyiciler kullanmayınız, sadece nemli bir bez kullanınız. Bu kılavuzdaki koruma ve temizleme talimatlarına uyunuz.
2. YILDIRIM - Yıldırım olduğu zamanlarda veya uzun blir süre kullanmadığınızda lütfen cihazı güç kaynağından ve antenden çekiniz.
3. EMNİYET KONTROLÜ - Cihazın bakımından sonra servis elemanından emniyet testi yapmasını isteyiniz.
4. AŞIRI ELEKTRİK - Yangın veya elektrik çarpmasının önüne geçmek için pinizlere ve ilave aksesuvarlara aşını elektrik yüklemeyiniz.
5. KISA DEVRE - Cihaz bozulduğunda fişten çekiniz veya pileri çıkarınız. Kısa bir süre bekledikten sonra tekrar bağlayınız.

UYARI

BU ÜRÜN SINIF 1 TÜRÜ BİR LAZER ÜRÜNÜDÜR. ANCAK, BU CD ÇALAR KULLANICI AÇISINDAN MARUZ KALINDIĞINDA ZARARLI OLABİLECEK GÖRÜLEN/GÖRÜLMEYEN LAZER IŞINI İÇERMEKTEDİR. CD ÇALARI TALİMATLARDA BEİRTİLDİĞI BİĞİ KULLANINIZ.

BU TALİMATLARIN DIŞINDA BİR UYGULAMA YAPTIĞINIZ VEYA KULLANDIĞINIZ TAKDİRDE RADYASYON İŞIMASINA MARUZ KALMA OLASILIĞINIZ VARDIR. KAPAKLARI AÇMAYINIZ PARÇALARI TEK BAŞINIZA TAMİR ETMEYİNİZ. UZMAN ELEMANLARDAN YADIM ALINIZ.

YANGIN VEYA ELEKTRİK ÇARPMASI VEYA BAŞKA TATSIZLIKLARIN ÖNÜNE GEÇMEK İÇİN SADECE TAVSİYE EDİLEN AKSESUVARLARI KULLANINIZ.

KURULUM

Sürücünün araç kullanmasını engellemeyecek uygun bir cihaz kurulum yeri seçiniz. Cihazın son kurulumundan evvel, kabları tam kurunuz ve iyi kurulduğunu konrol ediniz böylece birim ve sistemin düzgün çalışmasını sağlamış olacaksınız. Sadece cihazla beraber verlen malzemeyi kullanınız. Başka malzeme kullanımı bazı arzalara neden olabilir. Aracınızda cihazın çalışması için gerekli delik veya değiştirmeler için en yakın satıcı acentesiyle temasa geçiniz. Cihazı sürücünün ani durmalarda meslela acil durumlarda görüşünü engellemeyecek veya yolcuları kısıtlayacak yerlere kurmayınız. Kurulum açısı 30° den fazla olursa cihaz düzgün çalışmayabilir.

Cihazı günışığı, kalorifer izgaraları gibi yüksek derecede ısı yayan kısımlara veya cihazın tozlanacağı kirleneceği veya titremelere maruz kalacağı yerlere kurmaktan kesinlikle kaçınız.

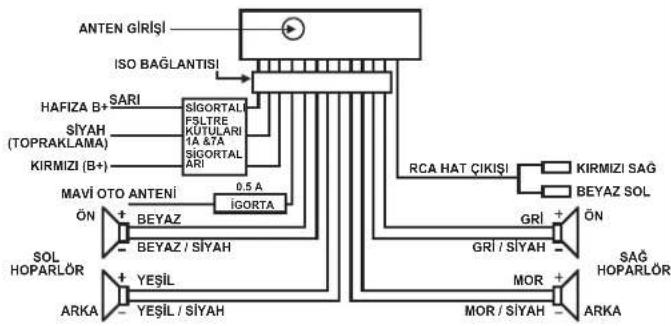

KABLO SEMASI


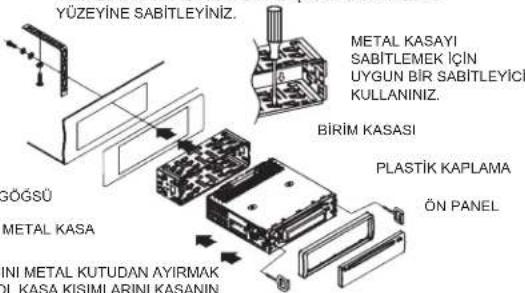

DIN ön / arka-montajı

Bu cihaz kasasının her iki tarafından bulunan vidalai sayesinde hem 'ön' (bilinen DIN ön montajı) hem 'arka' (DIN arka montaj) olarak kolayca kurulabilmektedir. Daha fazla bilgi için, şu kurulum şekillerini uygulayabilirsiniz.

METAL KOL
SIKIŞMAYI ÖNLEYİCİ EKSTRA ÖNLEM İÇİN, LÜTFEN METAL KOLU ARACINIZIN CİHAZ İÇİN AYRILAN METAL YÜZEYİNE SABİTLEYİNİZ.

YÜZEYİNE SABİTLEYİNİZ. METAL KASAYI SABİTLEMEK İÇİN UYGUN BİR SABİTLEYİCİ KULLANINİZ. BİRİM KASASI PLASTİK KAPLAMA ÖN PANEL GÖGSÜ METAL KASA INI METAL KUTUDAN AYIRMAK OL KASA KISIMLARINI KASANIN

CİHAZIN KASASINI METAL KUTUDAN AYIRMAK İÇİN, SAG VE SOL KASA KISIMLARINI KASANIN HER İKİ TARAFINA İYİCE YERLEŞTİRİNİZ.

LÜTFEN UNUTMAYINIZ:

1. 4Ω empedanslı hoparlör kullanınız.
2. Anten veya topraklama kablolarini kısa devre yapmayınız.

127.

1. Cihaz pilin negatif kutbuna göre tasarlanmıştır, bu da aracın metal kısımlarına bağlanır. Kurulumdan evvel bunu hatırlayınız.
2. Hoparlör kablolarını kısa devre yapmayınız zira cihaza veya hoparlörlere zarar verebilirsiniz.
3. Ön paneli takmadan evvel tüm kablolama işlemini bitiriniz.

Ön tablonun çıkarılması ve kurulumu

Ön tabloyu çıkarırken veya takarken, kontrol panelinin arkasındaki ve paneli taşıyan kısımlardaki bağlantılarar zarar vermemek için dikkatlı olunuz ve de cihazın kapalı olduğundan emin olunuz.
1. Çıkarma düğmesine basarsa ön panel sol tarafından ayrılacaktır burdan tutarak paneli çıkannız.
2. Ön paneli ayırınız ve paneli koruma kutusuna koyunuz.

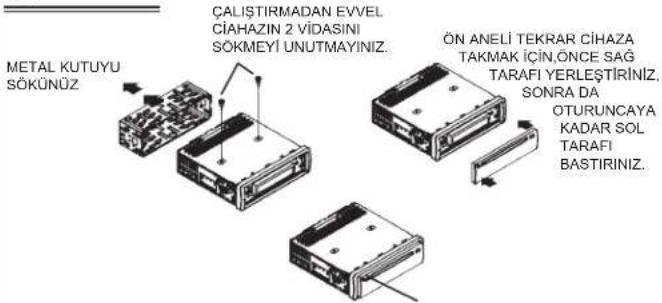

Ön panelin takılması

Önce ön paneli sağ tarafından cihaza takınız, sonra da ön paneli sol tarafından bastırmak suretiyle panelin yerine iyice oturmasını sağlayınız, şimdi de SEL tuşuna basarak cihazı çalıştırınız.

NOT

METAL KUTUYU SÖKÜNÜZ ÇALISTIRMADAN EVVEL CİAHAZIN 2 VİDASINI SÖKMEYI UNUTMAYINIZ. ÖN ANELİ TEKRAR CİHAZA TAKMAK İÇİN,ÖNCE SAĞ TARAFI YERLEŞTİRİNİZ, SONRA DA OTURUNCAYA KADAR SOL TARAFI BASTIRINIZ.

BU DÜGMEYE BASMAK SURETIYLE ÖN PANELI CIHAZDAN ÇIKARINIZ SONRA DA PANELI CIHAZIN ÖN KISMINDAN AYIRINIZ.

TEDBİRLER VE BAKIM

1. Eğer aracın içi çok sıcaksa veya güneş altına park edilmişse, cihazı kullanmadan evvel aracınızın içinin serinlemesini bekleyiniz.

2. Ön paneli koruyucu kutusunda saklayınız.

KORUYUCU KUTU

ÖN PANEL

DİSK TEMİZLEME VE BAKIMI

Lütfen unutmayınız:

Normal Cdlere ek olarak bu cihaz, şarkı kayıtlı CD-R ve CD-RW ses CDlerini de okuyabilmektedir. Ancak, kayıt cihazının durumuna bağlı olarak, kayıt programı veya CD-R ile CD-RW diskin kendisi, bazı CD-R veya CD-RW diskleri çalışmayabilir.

CD-R veya CD-RW disklerine şarkı kaydederken, fazla yüksek kayıt hızı düşük sinyal kalitesine neden olabilir, bu nedenle CD kayıt için 24X veya daha düşük CD kaydetme hızı ve 4X veya daha düşük CD-RW kayıt hızı kullanınız.

CDlerin tutulması

^ CD yi kutuunda çıkarınız.
* Yüzeylere dokunmayınız.
* CDlere etiket yapıştırmayınız üzerine herhangi bir şey yazmayınız.
* Cdleri kesinlikle bükmeyiniz.

Saklama

^ CDleri daima kutularında muhafaza ediniz.
* CDleri güneş ışığına, kire, toza, neme veya araç ıstıcılarına maruz bırakmayınız.

Temizleme

* CDleri yumuşak bir bezle siliniz.
* CDleri merkezden kenarlara doğru siliniz.

MERKEZDEN KENARLARA DOĞRU

DOĞRU

YANLIŞ

129.

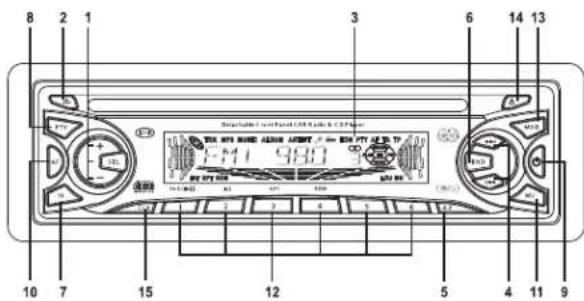

DÜGMELERİN YERLERİ VE İŞLEVLERİ

8 2 1 3 6 14 13 10 7 15 12 5 4 11 9 CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-R DC-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-ROM / CD-

1. SEL (KONUM SEÇİCI) / SES +/-

(1) SEL luşuna devamlı basarak konumlar arasında geçiş yapınız: VOL → BAS → TRB → BAL → FAD

1) SES KONTROLÜ

A. Ses önceden ayarlanmıştır ancak + veya - tuşlarına basarak ses seviyesini istediğiniz an istediğiniz düzeyde ayarlayabilirsiniz.

B. Ses seviyesi aynı zamanda SEL konumları arasında VOL gösterilinceye kadar döndürülerek de yapılabilmektedir; şimdi de + veya - basarak ses seviyesini ayarlayınız.

2) BAS

A. SEL tusuna BAS görüntüleninceve kadar devamlı basınız.

B. + veya - ile bas seviyesini ayarlayınız

3} Tiz

A. SEL tusuna TRE görüntüleninceye kadar basınız.

B. + veya - ile tiz seviyesini ayarlayınız

4) DENGE

A. SEL tuşuna BAL görüntüleninceye kadar basınız.

B. Denge ayarını + veya - ile ayarayabilirsiniz

5) SES DÜSÜRÜCÜ

A. SEL tuşuna FAD görüntüleninceye kada basıniz.

B. Ses düşürücüyü + veya - ile ayarlayabilirsiniz

(2) TA SEEK/TA ALARM konumuna geçmek için SEL tuşuna 2 saniyeden fazla bir süre basılı tutunuz, sonra da SEL tuşuna devamli basarak PI SOUND/PI MUTE, RETUNE L/RETUNE S, MASK DPI/MASK ALL, BEEP 2ND/BEEP ALL/BEEP OFF, SEEK1/SEEK2 (radyo konumunda), DSP OFF/FLAT/POP M/CLASSICS/ROCK, LOUD OFF/LOUD ON, SUBW OFF/ON (opsiyonel bas merkezi ile), STEREO/MONO (radyo konumunda), DX/LOCAL (radyo konumunda), VOL LAST/VOL ADJUST (VOL ADJUST konumunda ses seviyesini ayarılamak için bir sonraki konum A-VOL sonra da VOL ADJUST konumu olacaktır; ayarlayabileceğiniz en düşük ses düzeyi 10 dur) ve ESP10/ESP40 seçiniz. Istediğiniz konumu seçikten sonra, ses düzeyini seçmek için + veya - basınız.

1) TA SEEK / TA ALARM:

TA SEEK: Eğer yeni ayarlanmış bir istasyon 5 saniye içinde TP bilgisini alamazsa, radyo bir sonraki istasyona geçecektir, bu istasyonun PI kodu öncekinden farkı olacaktır, ancak TP bilgisini yine de içerecektir.

Eğer o anki istasyonda TP bilgisi RETUNE S (60 saniye) veya RETUNE L (90 saniye) ayarında kaybolursa, radyo aynı PI koduna sahip bir sonraki itasyona geçecektir. Eğer 1 arama devrinden sonra aynı PI koduna sahip bir istasyon bulunamazsa, radyo o zaman aynı TP koduna sahip bir sonraki isasyona geçecektir.

TA ALARM: Bu konumda otomatik konumlama çalışmayacaktır, sadece iki adel bip (alarm) sesi duyulur.

Eğer yeni ayarlanmış bir istasyon 5 saniye içinde TP bilgisini alamazsa, radyo bir sonraki istasyona geçecektir, bu istasyonun PI kodu öncekinden farkı olacaktır, ancak TP bilgisini yine de içerecektir.

Eğer yeni istasyonun RDS sinyall yoksa, PI SEEK devreye sokulacaktır.

2) PI SOUND / PI MUTE:

PI SOUND: Kritik noktalarda ileri ve geri hareket yaparken, aynı PI koduna istasyonlar bulunabilir. PI SOUND ayarında kısa bir geçiş ssi duyulacaktır.

PI MUTE: PI MUTE ayarında herhangi bir geçiş sesi duyulmaz.

3) RETUNE L / RETUNE S:

Bir TA sinyalinin yitirilmesinden sonra otomatik başlangıç ayar zamanı. Eğer PI kodlu bir istasyon bulunmazsa, radyo bir önceki istasyyona geçer ve ayar öncesi 4-5 sanie bekler.

RETUNE L: 90 saniye.

RETUNE S: 60 sanlye.

4) MASK DPI / MASK ALL

MASK DPI: Sadece farklı PI kodlarına sahip alternatif frekansların maskelenmesi.

MASK ALL: Farklı PI kodlu ve RDS sinyali olmayan alternaif frekansların maskelenmesi.

BEEP 2ND: Sadece ikinci işlev tuşuna basıldığında tuş sesi duyulur.

BEEP ALL: Tuş sesi etkinleştirilir (POWER veya bırakılmış tuşlar hariç).

BEEP OFF: Tuş sesi kapatılır

6) SEEK1 / SEEK2:

SEEK1: /▶▶Itişlarına basarak daha güçlü sinyali olan istasyonlar bulabilirsiniz. Bu güçlü sinyal bulunduğuunda arama işlemi sonlandırılır.

SEEK2: /▶▶tlukına basarak daha güçlü sinyali olan istasyonlar arayabiliirsiniz. Bu güçlü sinyal alındığında arama sonlandırılmaz. Bu tuşu bıraktığınızda bir sonraki güçlü sinyali olan istasyona geçilir.

2. ÖN PANELİN BIRAKMA DÜĞMESİ

Ön panell ayırmak için basınız.

3. LCD (SIVI KIRİSTAL GÖSTERGE)

4. ▶▶! ◀◀TUŞLARI

1) Radyo konumundayken ▶▶◀◀larına basarak istediğiniz istasyonu yukarı aşağı elle arayabilirsiniz. ▶▶◀◀◀ tuşlarını 0.5 saniyeden daha uzun bir süre basılı tutarsanız isyasyonları otomatik olark ararsınız.

2) Disk konumundayken ⚠️juna basarak bir sonraki parçaya gidiniz. ⚠️juna bir kez basarak o nki parçayı baştan dinleyiniz, ⚠️tuşuna lki kez basarsanız bir önceki parça çalınır. İleri veya geri aama yapmak için ⚠️/ ⚠️tuşuna basınız.

5. OTOMATİK HAFIZA/HAFIZA SIFIRLAMA TARAMA TUŞU A.P

1) Radyo konumundayken A.P Ituşuna basarak istasyonun hafıza numarası LCD ekrânında görüntüleniyorken her istasyonun ilk 5 saniyesini dileyebilirsiniz. O anki radyo frekans bandında arama yamak için ve bu istasyonları hafızaya almak için bu tuşu 2 saniyeden daha uzun bir süre basıniz. Otomatik hafızaya alma işlemi bitince, radyo ilk 5 saniye ile istasyonları dinletir. 2 hafıza turunun ardından sonra ilk hafızaya alınan istasyonu dinlersiniz.

2) MP3 disk konumundayken A.P tuşuna devamlı basarak ŞARKI ARAMA, İLK KARAKTER ARAMA veya DİZİN ARAMA konumları arasından birini seçiniz.

TRACK SEARCH konumunda LCD ekramı sunu göstercektir MP3 T 000. 0 ile 9 arasında yanıp sönen bir rakam seçmek için + veya - tuşlarına basıniz. Onaylamak için SEL tuşuna basıniz, 0 yanıp sönecektir. Anlatıldığı gibi devam ediniz. Sonra da onaylamak için SEL tuşuna basıniz ve seçien parçayı calınız.

FIRST CHARACTER SEARCH knumunda LCD ekanı A--..... görüntüleyecektir. Eğer ilk harfi A olan bir dosya kayıtlı ise, bu dosyalar alfabetlik ve numaraya göre sıralanırlar. Eğer A ile başlayan dodya yoksa, farklı bir karakter aramak için + veya - tuşaina basınız. Bir dosya seçmek için ▶▶/◀▶ tuşlarına basıniz ve calma işlemini başlatmak için SEL tuşun basıniz.

DIRECTORY SEARCH konumundayken LCD ekranı kök kılasörü görüntüleyecektir. İstediğiniz kılasörü seçmek için + veya - tuşlarına basınız sonra da istediğiniz dosyayı seçmek için ▶▶/ ◀◀ tuşlarına basınız. Çalmayı başlatmak için SEL tuşna basınız.

6. BND TUŞU

Radyo konumundaayken BND tuşuna devamlı basarak istediğiniz istasyonu seçiniz.

MP3 konumundayken BND tuşuna devamlı basarak dosya ismini, kılasör ismini, şarkı ismini, şarkı ve albim ismini görüntüeyebilirsiniz.

Eğer çalmakta olan MP3 diski 1.0 / 2.0 versiyonunda ID3 bilgisini içeriyorsa, şarkı ismi, şarkı ve albüm LCD ekranda geçecektir.

CD / MP3 kanşık disk konumndayken BND tuşunu basılı tutarak konumlar arasında geçiş yapabilirsiniz.

7. TRAFİK VE ANONS TUŞU TA

(1) Etkinleştirmek / kapatmak için TA tuşuna basınız.

TA konumunda (TA görüntülenecektir) cihaz trafik anonsu olan bir istasyon arar ve TA SEEK bir kaç saniye ekranda görüntülenir.

Bir trafik sinyali gönderildiğinde:

1) CD çalma konumunda cihaz rayo konumuna geçer.

2) Eğer EON trafik anonsu içeren başka bir istasyon bulunca geçici olarak EON konumuna geçer; TP görüntülenir.

3) Eğer ses düzeyi 20 veya aşağısına ayarlanmışsa, şimdi seviye 20 olacaktır ve trafik anonsundan sonra da önceki seviyesine dönecektir.

Trafik anonsu esnasında ses düzeyi değiştirilecek olursa, sadece trafik anonsu bundan etkilenecektir.

* TA müdahalesi:

Eğer TA tuşuna basarak trafik anonsuna müdahale ederseniz, TA konumu etkinleştirilmeyecektir.

* Etkinleştirilmiş TA ile, sadece arama ve PI kodlu otomatik hafıza işlemlerini yapabilirsiniz.

(2) EONTA LOCAL ve EONTA DISTANCE arasında geçiş yapmak için TA tuşunu basılı tutunuz. Bu tuşun işlevi istenmeyen EON TA geçişini engellemektir.

1) EONTA LOCAL: Eğer blir EON istasyonunun gücü çok zayıfsa, radyo bu istasyona geçmeyecektir. EONTA LOCAL seçtiğinizde, ekranda EONTA LO ekranda bir kaç saniye görüntülenecektir.

2) EONTA DISTANCE: Bu ayarda EONTA DX ekranda bir kaç saniye görüntülenecektir.

8. PROGRAM TİPİ TUŞU PTY

PTY tuşuna devamlı basarak şu program tipleri arasında geçiş yaparınız: PTY MUSIC → PTY SPEECH → PTY OFF.

Hafıza tuşlarıyla program tipini seçiniz.

Eğer PTY MUSIC veya PTY SPEECH seçilirse, önceki PTY ayarı görüntülenir. Başka bir tuşa basılmazsa, Radyo önceki ayara göre arama yapar. Eğer PTY özellikleri istasyon bulunamazsa, NO PTY yana ve cihaz normal radyo ayarına döner.

9. AÇIK / KAPALI

Cihazı açmak için hehangi bir tuşa (EJECT ve RELEASE tuşları hariç) basınız.

Bir disk taktığınızda da cihaz çalışacaktır.

Cihazı kapatmak için POWER tuşunu 0.5 saniye basılı tutunuz.

10. ALTERNATİF FREKANSLAR TUŞU AF

Ekranlardaki AF sekmlerinin ayarlarını seçmek için AF tuşuna basınız.

Sekme kapalı: AF geçiş konumu kapalı

Sekme açık: AF geçiş konumu etkinleştirildi ve RDS bilgisi alındı.

Sekme yanıp sönüyor: AF geçiş konumu kapatıldı, RDS bilgisi henüz alınmadı.

Bir AF geçiş konumu seçilirse, radyo AF sinyal gücünü sürekli olarak kontrol eder. Her AF dönüşümü o anki istasyonun sinyal gücüne bağlıdır, güçlü bir istasyonda bir kaq daklikadan, zayıf bir frekansa birkaç saniyeye. Her yeni bir AF sinyali güçlü istasyon bulunduğuunda radyo bu alternatif istasyona geçici bir süre geçer ve NEW FREQUENCY birkaç sanye görüntülenir. AF geçișinin sessizlik süresi kısa olduğundan, ses neredeyse hiç duyulmaz.

AF SEEK ile etkinleştirilmiş FM konumunda, tarama ve otomatik hafıza işlemleri sadece RDS

programlarını alabilir ve kaydedebilir.

REGION ON / OFF etkinleştirmek / kapatmak için AF tuşunu basılı tutunuz.

BÖLGESEL KONUM AÇIK: AF geçiş yapar veya o anki istasyonla aynı PI koduna sahip PI SEEK istasyonlar için elkinleştirilir.

BÖLGESEL KONUM KAPALI: PI kodundaki bölgesel şifre AF geçişi veya PI SEEK için görmezden gelinir.

11. SESSİZ TUŞU MU

Sesi kesmek için MU tuşuna basınız. Sesi normale döndürmek için MU tuşuna tekrar basınız veya MOD. BND, +, - ya da SEL tuşuna basınız.

12. AYARLI İSTASYONLAR 1-6 (TOP /▶II, INT, RPT, RDM)

A) radyo konumndayken 1-6 sayılarına basarak ayarlı istasyonlarına doğrudan gidiniz yeni istasyon kaydetmek için basılı tutunuz.

PTY konumunda tuşların şu işlevleri vardır:

PTY müzik gurubu PTY tartışma gurubu PTY KAPALI
1	POP M, ROCK M 1 HABER, MESELELER, BİLGİ
2	KOLAY M, HAFİF M 2 SPOR, EĞİTİM, DRAM
3	KLASİK, DİĞER M 3 KÜLTÜREL, BİLİMSEL, ÇEŞİTLİ
4	CAZ, FOLK 4 HAVA, MALİYE, ÇOCUKLAR İÇİN
5	MİLLİ M, ESKİLER 5 SOSYAL, DİNİ, SES GİRİŞİ
6	FOLK M	6 GEZİ, HOBI, BELGESEL

B) Disk çalma konumunda çalmayı durdurmak için TOP /▶II tuşuna basınız; çalmaya devam etmek için TOP /▶II tuşuna tekrar basınız. Disin ilk parçasını çalmak için bu tuşu basılı tutunuz.

C) CD / MP3 calm konumnda her parçanın ilk 10 saniyesini dinlemek için INT tuşuna basınz, S-INT görüntülenecektir. Geçerli kılasördeki her parçanın ilk 10 saniyesini dinlemek için INT tuşunu basılı tutunuz, D-INT görüntülenecektir. Önceki çalma konumuna dönmek için INT tuşuna tekrar basınz.
D) CD / MP3 çalma konumunda calinan parçayı tekrarlamak için RPT tuşuna basınız, S-RPT görüntülenir. Geçeli kılasörü tekrar çalmak için RPT tuşuna basınız, D-RPT görüntülenecektir. Tekrar konumndan çıkmak için RPT tuşuna tekra basınız.
E) CD / MP3 çalma konumunda tüm parçaları rasgele çalmak için RDM tuşuna basınız, S-RDM görüntülenir. Geçerli kılasördeki tüm parçaları rasgele çalmak için RDM tuşunu basılı tutunuz, D-RDM görüntülenir. Rasgele çalma işlevinden çıkmak için RDM tuşuna tekrar basınız.
F) MP3 çalma konumunda ayarlı istasyon tuşları 5 ve 6 tuşları aşağı ve yukarı 10 parça atlatır.

13. KONUM TUŞU MOD

Radyo ve CD / MP3 konumları arasında geçiş yaptırır.

14. ÇIKAR TUŞU

Diski CD sgröçsgünden çıkarmak için bu tuşa basıniz.

15. SAAT TUŞU CLK

1) Radyo konumunda CLK tuşuna devamlı basarak ekranda şu konumlar arasında geçiş yapabilirsiniz: PS NAME → FREQUENCY → CURRENT TIME → PTY.
Eğer herhangi bir RDS bilgisi alınmıyorsa ekran şöyle görünür: FREQUENCY → CURRENT TIME → PTY.
2) Çalma konumunda saati 5 saniye görüntülemek için basınız. Otomatik olarak önceki ekran konumuna dönülür.
3) O anki saati ayarlamak için CLK tuşunu saat ekranda yanıp sönüncey kadar basılı tutunuz; + veya - ile saat ve dakikayı ayarlayınız.

SORUN GİDERME

Genel sorunları çözmek için, sorun giderme listesini okuyunuz ve uygulayınız. Sorun hala devam ediyorsa, en yakın servisle temas kurunuz.

Sorun Neden	Çözüm
Ceryan yok	Aracın kontağı açık değildir.	Ceryan kablosunu aracınıza dügn bir şekilde takılmışsa, aracınızın kontak anahtainı ACC konumuna alınız.
	Sigorta atmıştır. Sigortayı değişiriniz.
Diski takamıyorum	CD çalarda zaten bir CD vardır.	Diskçaların içindeki diskı değiştiriniz ve yeni diski etiketli kısım üste olacak şekilde takınız.
Disk okunamıyor	Disk ters takılmıştır.	Diski etiketli kısmı yukarı gelecek şekilde takınız.
	Disk şon derece kırkı veya zarar görmüştür.	Diski veya tablasını emizleyiniz ya da yeni bir disk takınız.
	Aracın içi aşırı sıcakır.	Sıcaklık normale döneke kadar bekleyiniz.
Ses yok	Ses en aza ayarlanmıştır.	Sesi istediğiniz düzeye ayarlayınız.
	Kablo bağlantıları düzgün yapılmamıştır.	Kabloları kontrol ediniz.

İşlev tuşları çalışmıyor	Cihazın mikroislemcisi gürültüden çalışamıyordur.	SIFIRLA tuşuna basınız.
	Ön panel yerine iyice otumamıştır	Ön paneli tekrardan takınız.
Ses atlaması var	Kurulum açısı 30^ den daha fazladır.	Kurulum açısını 30^ den daha düşük ayarlayınız.
	Disk çok kirli veya hasarlıdır.	Diski veya tablasını emizleyiniz ya da yeni bir disk takınız.
Radyo çalışmıyor; otomatik arama işlevi çalışmıyor	Anlen kablosu takılmamıştır. Anlen	kablosunu sıkıca takınız.
	Sinyaller çok zayıflır. Bir istasyonu	elle arayınız.

TEKNİK ÖZELLİKLER

GENEL

Güç kaynağı DC 12V	[IMAGE]
Güç tüketimi en fazla. 7A
Güç girişi 4 X 25 W (@ 14.4V)
HAT-ÇIKİŞ	CD en fazla. 800mV

FM

Frekans aralığı	87.5MHz - 108.0MHz
Hassaiyet	3 μV
IF frekansı	10.7MHz

AM

Fekans aralığı	522kHz-1620kHz
Hassasiyet	40dB
IF frekansı	450kHz

CD ÇALAR

Sistem	Kompakt disk ses sistemi
Uyumlu disk türleri	CD / CD-R / CD-RW / MP3
Sinyal türü	44.1kHz Ömekleme frekansı
Frekans biçimi	20-100Hz ≤ 5dB
	10-20kHz ≤ 5dB
S/N CD	oranı50dB @ 1kHz
Kanallar	2 (STEREO)
BOYUTLAR	YAKLAŞIK 178 X 50 X 188 MM
AĞIRLIK	YAKLAŞIK 1.6 KG

ÖNEDEN HABER VERILMEKSIZIN DEĞİŞIKLIK YAPILABILIR.

MODEL 7537N1

AUTORÁDIO S MP3 / CD PŘEHRÁVAČEM A RDS

NÁVOD PRO OBSLUHU

BEZPEČNOSTNÍ POKYNY
