2954 - Pikap ELTA - Ücretsiz kullanım kılavuzu

Marka	ELTA
Model	2954
Ürün Tipi	AM/FM radyo ve dahili hoparlörlü pikaplı
Elektrik Beslemesi	230 V ~ 50 Hz
Radyo Bantları	AM 525-1615 kHz, FM 87.5-108 MHz
Çalma Hızları	33, 45, 78 dev/dak (seçilebilir)
Dahili Hoparlörler	Evet
Yardımcı Çıkışı	3,5 mm jak (hat çıkışı)
Yardımcı Girişi	Hayır (yalnızca çıkış)
Harici Hoparlör Jakları	2 x RCA (S/G hoparlörler için, empedans ≥ 8 Ω)
Otomatik Durdurma	Evet (seçilebilir Auto Stop AÇIK/KAPALI)
İşlevler	Plak çalma, AM/FM radyo, dahili veya harici hoparlörlerden çalma, yardımcı çıkış
Bakım	Yumuşak ve nemli bir bezle temizleyin; aşınmışsa iğneyi değiştirin
Güvenlik	Muhafazayı açmayın (elektrik çarpması riski), sudan ve ısıdan koruyun
Yedek Parçalar	Plak iğnesi (kullanıcı tarafından değiştirilebilir)
Boyutlar	Yaklaşık 40 x 30 x 15 cm (tahmini)
Ağırlık	Yaklaşık 3 kg (tahmini)

Sık sorulan sorular - 2954 ELTA

Cihaz açılmıyor, ne yapmalıyım?

Güç kablosunun çalışan bir elektrik prizine takılı olduğunu kontrol edin. AÇMA/KAPATMA düğmesine (5) basın. Ekran yanmazsa, başka bir priz deneyin veya yetkili servise başvurun.

Hoparlörlerden ses gelmiyor, neden?

HOPARLÖR/AUX düğmesinin (11) HOPARLÖR konumunda olduğundan emin olun. Ayrıca SES DÜĞMESİni (2) ve fonksiyon seçiciyi (3) kontrol edin: aktif bir kaynakta (radyo veya pikaplı) olmalıdır.

FM alımı nasıl iyileştirilir?

Cihazın arkasındaki FM tel antenini tamamen açın. AM alımı için, cihazı en iyi konumu bulmak üzere döndürün (dahili anten).

Harici hoparlörler nasıl bağlanır?

Arkadaki S/G HOPARLÖR JAKI (12) girişlerini kullanın. Empedansı ≥ 8 Ω olan hoparlörler bağlayın. Harici hoparlörler, dahili hoparlörlerle paralel çalışır.

Bir amplifikatöre yardımcı çıkış nasıl kullanılır?

Pikaplıdan bir ses kablosunu AUX ÇIKIŞ (13) bağlantısından amplifikatörünüzün yardımcı girişine bağlayın. Hat çıkışını etkinleştirmek için HOPARLÖR/AUX düğmesini (11) AUX konumuna çevirin.

Plak iğnesi nasıl değiştirilir?

Okuma kolunu kaldırın. Taç kılıfını tutun, eski iğneyi çapraz olarak aşağı indirin. Yeni iğneyi yavaşça yerine oturana kadar iterek takın. Zarar vermemek için köşesinden tutun.

Otomatik Durdurma işlevi ne işe yarar?

Auto Stop AÇIK modunda, kol plak merkezine ulaştığında çalma otomatik olarak durur. KAPALI modunda, motor uzun süreli plaklar için çalışmaya devam eder; kolu manuel olarak kaldırmanız gerekir.

Cihaz nasıl temizlenir?

Yumuşak ve nemli bir bez (ılık su) kullanın. Çözücü (alkol, amonyak, benzen) veya aşındırıcı madde kullanmayın. Suyun cihaza girmesine izin vermeyin.

Önemli güvenlik önlemleri nelerdir?

Muhafazayı asla açmayın (elektrik çarpması riski). Cihazı sudan ve doğrudan ısıdan koruyun. İyi havalandırma sağlayın. Küçük parçaları ve pilleri çocukların erişemeyeceği yerde saklayın.

Cihaz kullanım ömrü sonunda nasıl imha edilir?

Ev çöpleriyle birlikte atmayın. Elektrikli ve elektronik cihazlar için bir toplama noktasına (geri dönüşüm) bırakın. Piller, seçici bir toplama noktasına bırakılmalıdır.

KULLANIM KILAVUZU 2954 ELTA

Ugcnipndeknten jarei bir yuen sembohtc uol kullencny anem bekm vuklenn bigilir vermektdir. Bu bilgken kullenra kuzuzanda buazirintan.

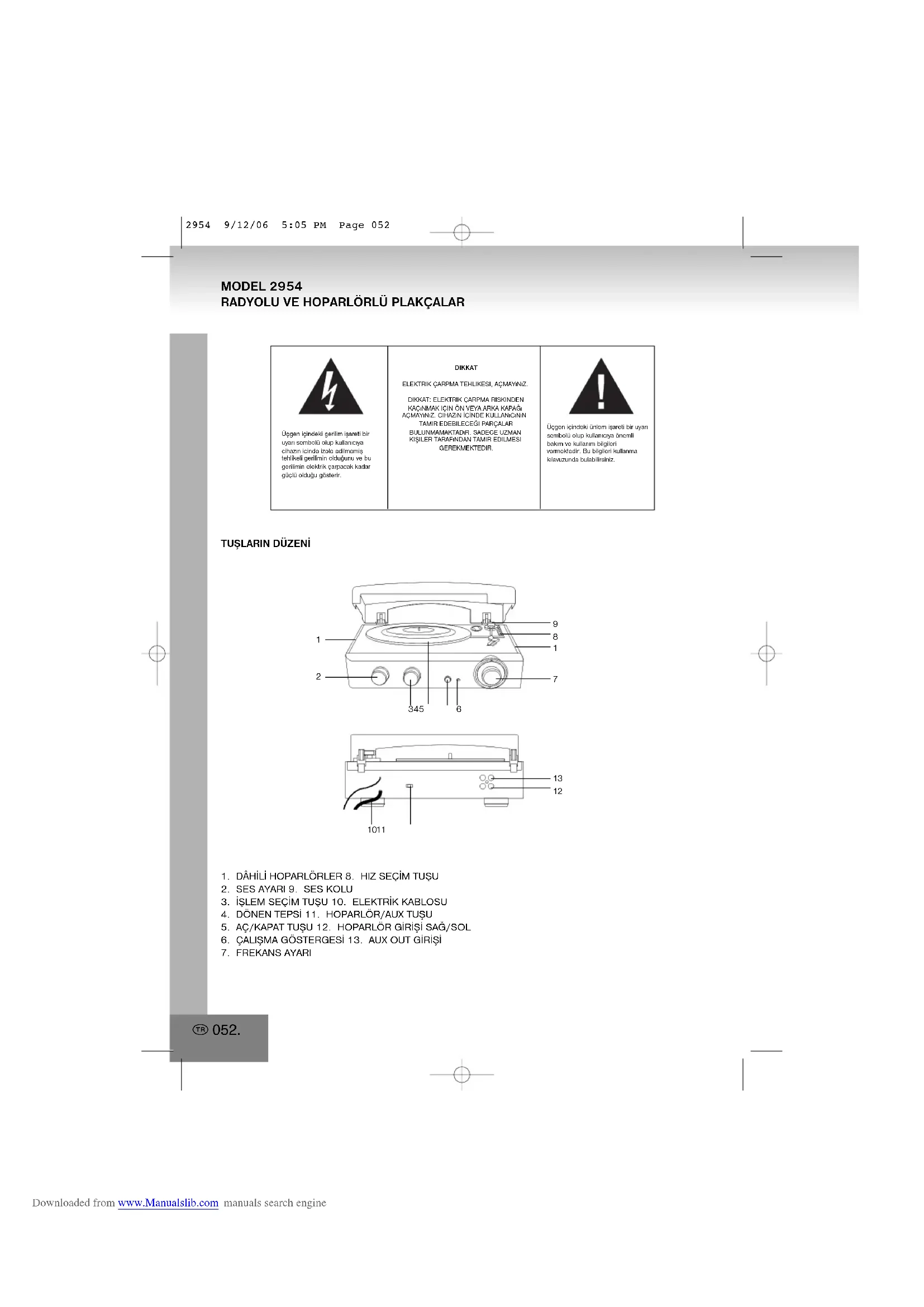

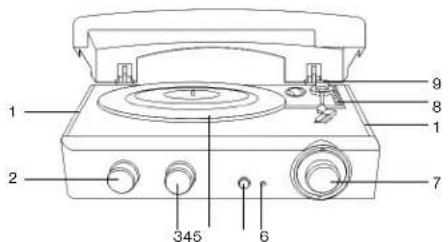

TUŞLARIN DÜZENİ

1. DAHILI HOPARLORLER 8. HIZ SECIM TUSSU
2. SES AYARI 9. SES KOLU
   3.ISLEM SECIM TUSU 10.ELEKTRIK KABLOSU
3. DONEN TEPSI 11. HOPARLOR/AUX TUSU
4. AC/KAPAT TUSU 12. HOPARLOR GIRISI SAG/SOL
5. CALISMA GÖSTERGESİ 13. AUX OUT GIRİSİ
6. FREKANSAYARI

BAGLANTILAR

ELEKTRIK BAGLANTISI

Elektrik kablosunu AC ciki:nna baglayin.

HOPARLOR GIRISI L/R

Harici hoparlor kulanmak istiyorsanz, bulungi cihazin arka ksminda bulunan HOPARLOR GIRISNE (12) baglayniz. Direnci 8 OHM dan az olan hoparloreri cihaza baglamayinz,aksi taktirde cihaz hasar gorebilir. Harici hoparlor, dahili hoparlor ile beraber calismaktadir.

AUX-CIKISI

Pikabir HiFi-Sistemine veya guclendiriye baglamak icin, litten alta belitildigi gibi hareket ediniz. Pikabin AUXCIKISINI (13) HiFi-Sisteminin AUX-GIRISINE veya guclendirici girisne baglayniz. Bunun icin uygun bir AudioKablosu kullanin. Hoparlor/Aux (11) tusuno Aux posyonuna getirekes ses cikisi aux-cikisindan aktive ediniz. Hoparlor/Aux (11) tseu Hoparlor posyonuna issue, se dashil ve harici (bagil ise) Hoparlorferden duyulur.

GENEL BILGILER

AC/KAPAT-TUSU (5) - Bu tusa basarak cihazi acip kapatniz. Calisma gostergesi (6) cihaz calistiginda yanar.

SES AYAR TUSSU (2) - Hoparlor sesini ayarlar.

ISLEM SEÇIM TUSU (3) - Istenilen kaynagı seçıniz.

AM:AM RADYO

FM: FM RADYO

Auto Stopp Aci: Pikap ile aktive edilimj Autostopp. Pikabin motoru ses kolu plaqin sonuna geldindej otomatik oklar ekpatilir.

Auto Stop OFF (KAPALI): Deaktive edilmis Otomatik Stop özellikli plakçalar.

Uzun calari (Long Play) plaklarin calinabilmesi icin plakcalar motoru otomatik olarak kapanmaz.

RADYO

1. Ac/Kapat tusunu (5) basarak cihazi calistinniz.
2. Istediginiz bandi segmek icin ISLEM SEcIM TUSUNU (3) istediginiz Frekans bandinda getiriniz.
3. FREKANZ AYARINI (7) istediginiz istasyonu ayarlamak icin kullaniniz.
4. Istediginiz ses yuksekligini SES AYAR TUSU (2) ile ayarlayiniz.

EN IY ALGILAMA ICIN ONERILER

FM: Cihazda bir FM- Anteni bulunmaktadir. Bunu cihazin arka tarafinda bulabilirsiniz. En iyi alglama icin bu tamamen yeterlidir.

AM: Cihazin Indonesian dir. Cihazi cevirerek, en iyi algamayi saglayiniz.

FONO

Uyari:

Sesin algianmasimi saglayan ignenin koruma kapagini cikartiniz. Ses kolunun calistirmadan ewel kilidini cozmeye unutmayiniz. Ses kolunu cihazi calistirdkitan sonra tekrar kilitleyiniz.

1. Cihazi açmak icin AC/KAPAT TUSUNA (5) basarak cihazi calistinniz.
2. ISLEM SEÇİM TUSUNU (3) Auto Stop ON veya Auto Stop OFF pozisyonuna getiriniz.
3. Hiz sekim tusu ile dogru calisma hizin seciniz. Her kayda gore bir özel hiz belirlenmesi gerekmektedir.
4. Plag calma tepsisinin uzerine yerleistiriniz (gerekse bir adaptorkullaniniz).
5. Ses kolunu (9) yerinden kaldirniz ve yavasa plagin uzerine yerlestiriniz. Plak tepisi donmeye baslar.
6. Ses kolunu istenilen pozisyona getiriniz
7. Istenilen ses seviyesini ses ayar tuşu ile ayarlayiniz (2).
8. Plak tepisi plagin sonuna gelindiginde otomatik olarak durdurulmaktadir. Islem sekim tuu OFF pozisyonuna getirildiginde de cihazapanir. Ses kolunu (9) plaktan alip tekrar kola yerlestiriniz.

9. Calmayi elle durdurmak icin ses kolunu (9) plaktan alip tekrar yerine yerlestiriniz.

10. Uzun calariplaklarn calinmasicin luffen fonksiyon seme salterini (3) Auto Stop OFF (KAPALI) konumuna getirin.

SORUN GIDERME

AC/KAPAT TUSU aik ancak cihazda elektrik bulunmamakta.

• Elektrik fişini ve prisini kontrl ediniz.
  Kablolasmayi ve fisi kontrl ediniz.

Calisma gostergesi yanmakta ancak hoparlorderen ses gelmemekte.

• Islem secim tusunu kontrol ediniz.
• Hoparlor/Aux Hoparlor hizasina getirilmesi gerekmektedir.
• Ayarlanmigi alan ses seviyesini kontrl ediniz.

Radyo Kotu FM istasyonu algilyor.

Anteni tamamen qikartiniz.

BAKIM

AC/KAPAT TUSU

Cihazi kullandiktan sonra AC/KAPAT tusunu basarak kapatiniz.

Cihazin temizligi

Cihazin kaplamasinin guzelligini korumak icin, cihazi yumusak, temiz bir bez ile ve biraz su ile temizleyiniz.

Güvenlik uyarili:

• Sadece tum baglantilar gereklesteirdikten sonra cihazi elektrige baglayiniz.
  Cihazi suya ve damlamalara karsi koruyunuz.

Cihazin calma ignesinin degistirlimesi

Bir eski igneyi degistirmek icin alltaki islemleri uygulayniz.

1. Ses kolunu kaldiriniz.
2. igneyi degistirmek icin ses algilama kolunu yatay asagidogru cekiniz.Obur elinizle kafanin kaplamasini tutunuz.
3. Yeni igneyi haficbe bastrarak yuvasina takiniz. (koselederntutarak ignenin zarar gormesini engelleyiniz) ve kitleyiniz.

ÖZELLIKLER

Elektrik üretimi

AC:230V ~50HzEvelektrigi

Radyo-Frekans arali

AM:525-1615 kHZ

FM:87,5-108 MHZ

Her turlu teknik bilgi degisikligi yapilabilir.

Harici bilgiler

Lüften kück parcalara dikkat ediniz, yutmayniz. Aksi takdirde buyuk rahatsziklar meydana gelebil raya boğulabilirisin. Lüften cocuklara dikkat ediniz ve onlarn erisemeyecigi yerler kuck parcalan ve pilleri yerleistirizin.

Kulak zarinizi korumak icin onemli uyarilar

Uyari:

Sizin kulak sagliginiz sizin icin ve bazim icinde onemli.

Bu yuzden bu cihazi kullanirken dikkatli olunuz.

Bizim tavsiemiz: Fazla yuksek ses den kacinin

Eger cihaz tocuklar tarafindan kullanilyorsa, cihazin ses ayari fazla acik olmadigindan emin olunuz.

Dikkat!

Fazla yuksek ses cocuklarda agir hasara yol acabilir.

Kesinlikle sahslann bil hassa cocuklarin kucuk deliklore vya cihazin acik yerliner herhangi bir seyleri sukmasina izin vermeziniz. Aksi takdirde elektrik carpma tehlikesi bulunmaktadir. Cihazin kapagi sadece uzman kisiler tarafindan açilmaldir.

Lutfen cihazi sadece ongoruldugu sekilde kullaniz.

Isletim talimatlarii ileride kullanmak uzere dikkatli bir sekilde saklayiniz.

Uygun bicimde aritma

Pil ve ambalajlar normal cope atilmamasi gerekmektedir. Piller icin ocel bulunan yerlerde aritilmasi gerekmektedir. Ambalajlari ayri atmaniz cevreyi korumaniza yardimci olur.

Cihazin havalandirma delikleri nige, perde yorgan veya mobilya ile tikamayinz. Havalandirma delikleri her zaman akim kalmas gerekmektedir. Fazla isinma cihazin fazla isinmasina sebeb olabilir veya cihazin omrunu kiselr.

Sicaklik ve isi

Cihazü güne isgün doğrudan yansimasindan koruyunuz. Cihazinogrudan sicaklik üreten aletterde kalirüfer gibi akı atsten vs. uzak tutunuz. Cihazin havalandirma deliklerinin kapal olmadigindem emolunuz.

Rutubet ve temizlik

Bu cihaz su gecirr! Cihaza tegmesini engelleyiniz, suya bandimayiniz. Cihaza su girdigi takdirde cihaz ciddi ariza gorebilir. Temizlik esnasina, alkol, amonyak, benzin vya cizici maddeler kullannmayiniz bunlar cihaza zarar veribilirler. Temizlik icin yumusak islak bir bez kullaniniz.

Cevre koruma ile ilgili aciklamalar

Bu urun, kullanim tarihinin sona ermesiyle birlikte normal ev copu kanalyla tasfye edilmeyip, elektrik ve elektronik cihazlannin ger donusum toplama noktalarina birakilmaldir.

Urunun, kullanna talmatinin veya ambalajin uzerinde yer alan sembol buna isaret etmektedir. Hammaddeler, uzerlerindeki isaretler uyannca ger donusturulebilir ozellige sahiptrler. Eski cihazlarin ger donusturulmesi, maddi yonden degerlendirlimesi veya diger sekillerdeki degelerndirlimerea bulunacginiz desteklerle, cevremizin korunmasi icin onemli bir katki saglamis olacaksiniz.

Lutfen bagli bulundugunuz belediye yonetiminden yetkili tasfye noktasini ogreniniz.
