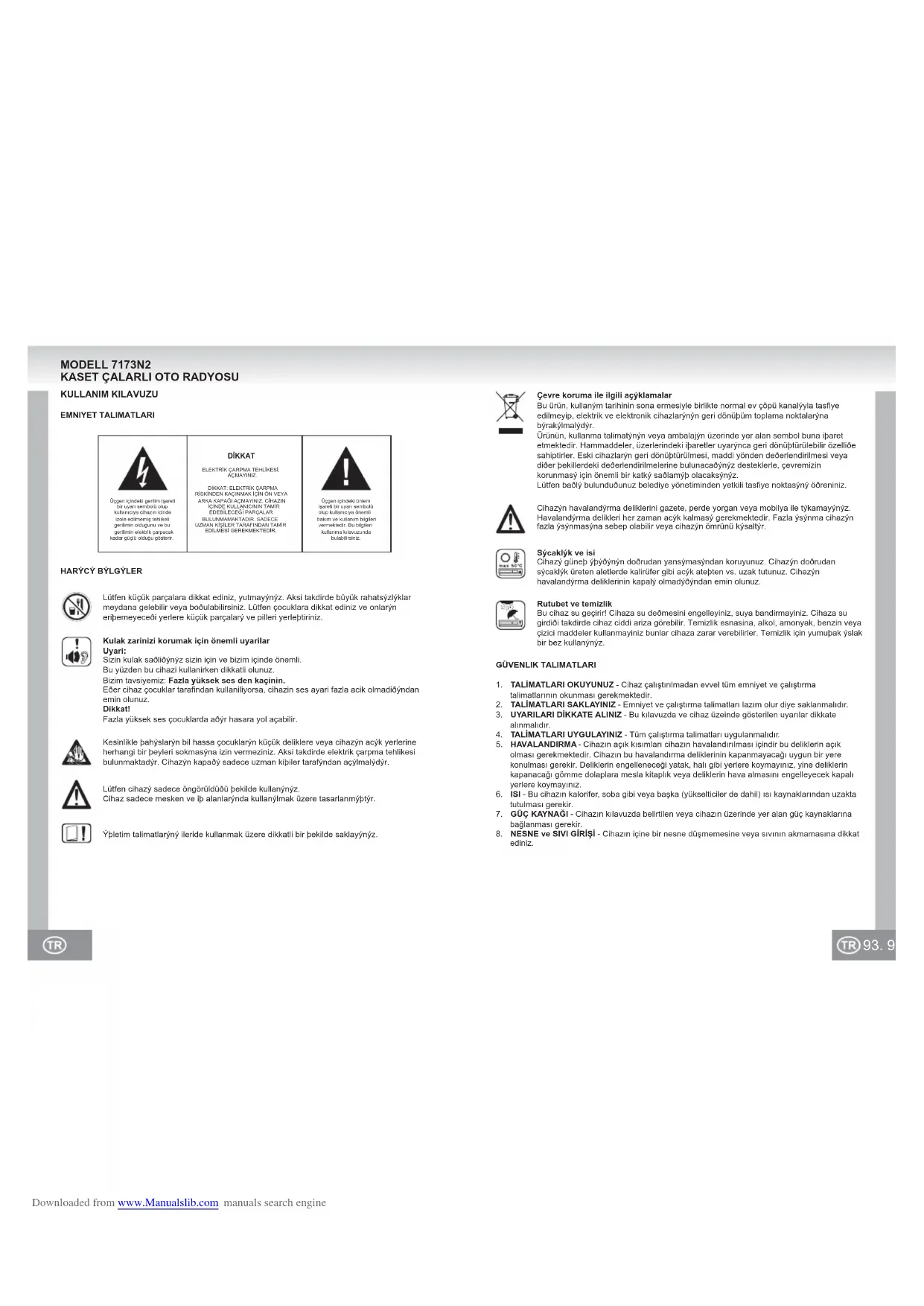

KULLANIM KILAVUZU 7173N2 ELTA

KASET ÇALARLI OTO RADYOSU

Ýþletim talimatlarýný ileride kullanmak üzere dikkatli bir þekilde saklayýnýz.Kesinlikle þahýslarýn bil hassa çocuklarýn küçük deliklere veya cihazýn acýk yerlerine herhangi bir þeyleri sokmasýna izin vermeziniz. Aksi takdirde elektrik çarpma tehlikesi bulunmaktadýr. Cihazýn kapaðý sadece uzman kiþiler tarafýndan açýlmalýdýr.Lütfen küçük parçalara dikkat ediniz, yutmayýnýz. Aksi takdirde büyük rahatsýzlýklar meydana gelebilir veya boðulabilirsiniz. Lütfen çocuklara dikkat ediniz ve onlarýn eriþemeyeceði yerlere küçük parçalarý ve pilleri yerleþtiriniz.Kulak zarinizi korumak için önemli uyarilarUyari:Sizin kulak saðliðýnýz sizin için ve bizim içinde önemli.Bu yüzden bu cihazi kullanirken dikkatli olunuz.Bizim tavsiyemiz: Fazla yüksek ses den kaçinin.Eðer cihaz çocuklar tarafindan kullaniliyorsa, cihazin ses ayari fazla acik olmadiðýndan emin olunuz.Dikkat!Fazla yüksek ses çocuklarda aðýr hasara yol açabilir.Lütfen cihazý sadece öngörüldüðü þekilde kullanýnýz.Cihaz sadece mesken ve iþ alanlarýnda kullanýlmak üzere tasarlanmýþtýr.KULLANIM KILAVUZUEMNIYET TALIMATLARIHARÝCÝ BÝLGÝLERGÜVENLIK TALIMATLARI

1. TALİMATLARI OKUYUNUZ - Cihaz çalıştırılmadan evvel tüm emniyet ve çalıştırma

talimatlarının okunması gerekmektedir.

2. TALİMATLARI SAKLAYINIZ - Emniyet ve çalıştırma talimatları lazım olur diye saklanmalıdır.

3. UYARILARI DİKKATE ALINIZ - Bu kılavuzda ve cihaz üzeinde gösterilen uyarılar dikkate

4. TALİMATLARI UYGULAYINIZ - Tüm çalıştırma talimatları uygulanmalıdır.

5. HAVALANDIRMA - Cihazın açık kısımları cihazın havalandırılması içindir bu deliklerin açık

olması gerekmektedir. Cihazın bu havalandırma deliklerinin kapanmayacağı uygun bir yere konulması gerekir. Deliklerin engelleneceği yatak, halı gibi yerlere koymayınız, yine deliklerin kapanacağı gömme dolaplara mesla kitaplık veya deliklerin hava almasını engelleyecek kapalı yerlere koymayınız.

6. ISI - Bu cihazın kalorifer, soba gibi veya başka (yükselticiler de dahil) ısı kaynaklarından uzakta

7. GÜÇ KAYNAĞI - Cihazın kılavuzda belirtilen veya cihazın üzerinde yer alan güç kaynaklarına

8. NESNE ve SIVI GİRİŞİ - Cihazın içine bir nesne düşmemesine veya sıvının akmamasına dikkat

ediniz.Cihazýn havalandýrma deliklerini gazete, perde yorgan veya mobilya ile týkamayýnýz. Havalandýrma delikleri her zaman acýk kalmasý gerekmektedir. Fazla ýsýnma cihazýn fazla ýsýnmasýna sebep olabilir veya cihazýn ömrünü kýsaltýr.Sýcaklýk ve isiCihazý güneþ ýþýðýnýn doðrudan yansýmasýndan koruyunuz. Cihazýn doðrudan sýcaklýk üreten aletlerde kalirüfer gibi acýk ateþten vs. uzak tutunuz. Cihazýn havalandýrma deliklerinin kapalý olmadýðýndan emin olunuz.Rutubet ve temizlikBu cihaz su geçirir! Cihaza su deðmesini engelleyiniz, suya bandirmayiniz. Cihaza su girdiði takdirde cihaz ciddi ariza görebilir. Temizlik esnasina, alkol, amonyak, benzin veya çizici maddeler kullanmayiniz bunlar cihaza zarar verebilirler. Temizlik için yumuþak ýslak bir bez kullanýnýz.Çevre koruma ile ilgili açýklamalarBu ürün, kullaným tarihinin sona ermesiyle birlikte normal ev çöpü kanalýyla tasfiye edilmeyip, elektrik ve elektronik cihazlarýnýn geri dönüþüm toplama noktalarýna býrakýlmalýdýr.Ürünün, kullanma talimatýnýn veya ambalajýn üzerinde yer alan sembol buna iþaret etmektedir. Hammaddeler, üzerlerindeki iþaretler uyarýnca geri dönüþtürülebilir özelliðe sahiptirler. Eski cihazlarýn geri dönüþtürülmesi, maddi yönden deðerlendirilmesi veya diðer þekillerdeki deðerlendirilmelerine bulunacaðýnýz desteklerle, çevremizin korunmasý için önemli bir katký saðlamýþ olacaksýnýz.Lütfen baðlý bulunduðunuz belediye yönetiminden yetkili tasfiye noktasýný öðreniniz. Downloaded from www.Manualslib.com manuals search engine95. 94.

9. SERVİS GEREKTİREN HASARLAR - Şu hallerde servis elemanları çağrılmalıdır:

a. Elektrik kablosu veya fişi hasar gördüğünde. b. Cihaza bir nesne düştüğünde veya içine bir sıvı aktığında. c. Cihaz yağmur veya neme maruz kaldığında. d. Cihaz normal çalışmadığında. Sadece kılavuzda belirilen miktar ve kontrolleri kullanınız. e. Cihaz düşürüldüğünde veya gövdesi zarar gördüğünde. f. Cihazın çalışma performansında düşüş gözlediğiniz durumlarda.

10. BAKIM - Kullanıcının bu kılavuzda belirtilen haller dışında kesinlikle tamir etmeye kalkışmamaı

gerekir. Kalan tüm hallerde bakımın uzman servis elemanarınca yapılması gerekmektedir.

11. TEMİZLEME - Temizlemeden evvel ciazı fişten çekiniz. Sıvı veya püskürtme temizleyiciler

kullanmayınız, sadece nemli bir bez kullanınız. Bu kılavuzdaki koruma ve temizleme talimatlrına uyunuz.

12. YILDIRIM - Yıldırım olduğu zamanlarda veya uzun bir süre kullanmadığınızda lütfen cihazı güş

kaynağından ve antenden çekiniz.

13. EMNİYET KONTROLÜ - Cihazın bakımından sonra servis elemanından emniyet testi

yapmasını isteyiniz.

14. AŞIRI ELEKTRİK - Yangın veya elektrik çarpmasının önüne geçmek için pirizlere ve ilave

aksesuvarlara aşırı elektrik yüklemeyiniz.

15. KISA DEVRE - Cihaz bozulduğunda fişten çekiniz veya pileri çıkarınız. Kısa bir süre bekledikten

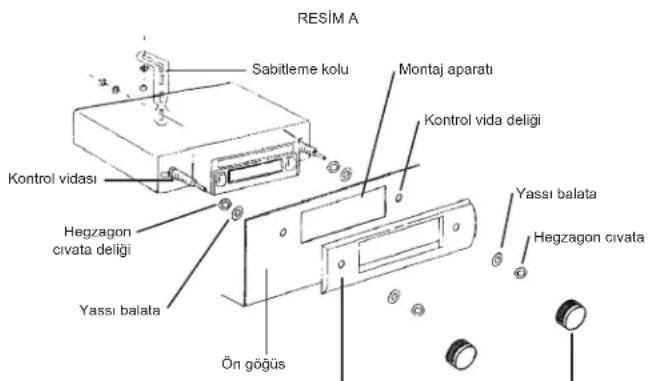

sonra tekrar bağlayınız.Sabitleme koluMontaj aparatıKontrol vida deliğiYassı balataHegzagon cıvataDönen düğmeKaplama plakasıÖn göğüsYassı balataHegzagon cıvata deliğiKontrol vidası ARAÇ İÇİ KURULUM Tedbirler• Diğer tüm bağlantıları yaptıkan sonra ana ceryan kablosunu bağlayınız.• Pil kablosu (KIRMIZI) pilin artı kutbuna (+) kesinlike bağlanmalıdır.• Kısa devreleri engellemek için tüm kablo/tellerin yalıtımını yapınız.• Kurulum sonrası tüm gevşek kabloları/telleri sıkınız.Hazırlıklar• Cihazın son kurulumundan evvel tüm kablo bağlantılarını yapınız ve bağlantıların düzgün yapılmış olduğunu sonra da cihazın hatasız çalıştığını kontrol ediniz.• Topraklama telini pilin negatif kutpundan (-) sökünüz.• Aracınızda seçtiğiniz yerin aracınızın normal sürüşünü etkilemeyecek ve fren anında yolcuları tehlikeye atmayacak şeklide seçilmiş olması gerekmektedir.• Aracınızda açılacak olan delikle veya başka özel bir kurulumla ilgili bilgi için aracınızın satıcısıyla temasa geçiniz.Kurulum AparatıEğer aracınızın ön göğsünde cihazınızı kuracağınız bir bölüm zaten varsa, RESİM A da gösterildiği gibi, cihaz ön göğüse takılabilir.Böylesi bir takma işlemi için ön göğüs kalınlığının 4.5 ila 6 mm arasında olması gerekmektedir.Arka Kısmın SabitlenmesiBağlantı kolunun bir ucunu cihazın arka tarafına diğer ucunu da duvara veya başka bir koruyucu kısma sabitleyiniz, aracınızın metal kısımları da olabilir.Kurulum sonrasında pilin eksi (-) kutpunun bağlantısı tekrar yapılmalıdır.RESİM A Downloaded from www.Manualslib.com manuals search engine97. 96. KABLOLAMA Bu cihaz sadece 12 V DC ve eksi topraklamalı elektrikli sistemlerin bulunduğu araçlarda kullanılmak üzere tasarlanmıştır.Döşenen kabloların aracın gövdesiyle/açıktaki tellerle kısa devre yapmasını önlemek için bu kabloların iyi yalıtılmış olmaları gerekmektedir. Kabloların uçlarını biraraya getiriniz ve bu uçların kesinlikle aracın metal kısımarına temas etmemesini sağlayınız.NOTLAR:• Anteni topraklama kablosuyla temas ettirmeyiniz.• Bu cihazda eksi topraklama yapılmalıdır.• Hoparlör tellerini kısa devre yapmayınız.• Kurulumdan evvel tüm bağlantıları yapınız ve cihazın düzgün çalıştığını kontrol ediniz.ANTEN GİRİŞİANTEN FİŞİARAÇ GÖVDE TOPRAKLAMASISİGORTA 3 A12V PLUS / B+ 12V AKÜYEKIRMIZIYEŞİL GRİ SARI OTOMATİK ANTEN İÇİN GÜÇ KAYNAĞISİYAH / GROUNDLEFT SPEAKER + RIGHT SPEAKER +

HOPARLÖRLERİN BAĞLANMASI

Tedbirler • Sadece topraklanmamış hoparlör kullanınız.• Bu cihazla kullanılan hoparlörler yeterli üç oranına sahip olmalıdır.• Çok düşük güç oranına sahip hopalörler zarar görebilir.• 4 - 8 Ω empedans değerinde hopalör kullanınız. Çok yüksek veya çok düşük empedans oranları başarımı düşürür ve cihazın hoparlörleri zarar görebilir.• Genel topraklama yapımış 3 yollu hoparlör teli kullanmayınız. Hoparlörleri hiçbir zaman aracınızın gövdesine bağlamayınız.• Hoparlöreri anten ve anten telinden uzağa takınız (yaklaşık 30 cm).• Hoparlörler (ön, arka) düzgün akılmadığında, cihazınız zarar görebilir.• Bir tel gurubuna birden fazla hoparlör bağlamayınız (tiz hoparlörü hariç).Sigorta Yanan sigortanın tavsiye edilen orana sahip yenisiyle (3 A) değiştirilmesi oldukça önem arzetmektedir. Yüksek oranaa sahip sigorta kullanırsanız veya sigortasız bağlantı yaparsanız cihazınıza zarar verebilirsiniz ya da sigortayı yakabilirsiniz. Yeni sigortanız da bir şekilde yandıysa, bir sonraki bölüme bakınız.YANLIŞ şasi şasi YANLIŞYANLIŞ Downloaded from www.Manualslib.com manuals search engine99. 98.

DÜĞMELER VE İŞLEVLERİ

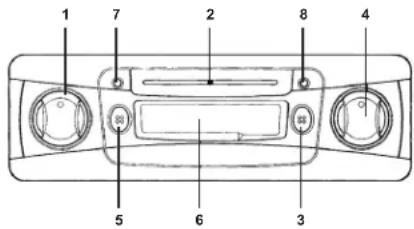

1. ON / VOLUME AÇ / KAPAT düğmesi ve ses düğmesi sol tarafta bulunan dönen düğme ile kontrol edilmektedir. Düğmeyi saat yönünde hafifçe döndürerek cihazı çalıştırınız. Daha fazla öndürürseniz ssi yükseltmiş olursunuz ve sola her döndürdüğünüzde ses yükselecektir.2. AYARLI FREKANS İÇİN İMGEÇ FM (VHF) veya AM (MW) frekanslarına ayarlı frekans değerlerini görüntüler.3. AM / FM (MW / VHF, BANDIN DEĞİŞTİRİLMESİ) Basılmayan düğme ile AM (MW) etkin hale gelir. FM (VHF) tuşuna bastığınızda düğme devre dışı kalır.4. TUNING İstediğiniz istasyona gitmek için sağ taraftaki düğmeyi kullanınız. Frekans göstergesi AM (MW) ve FM (VHF) bant frekanslarını göstermektedir. İstenilen istasyona dönen düğmeyi sağa veya sola döndürmek suretiyle gözatabilirsiniz.5. FF / EJ (HIZLI İLERİ VE ÇIKART) Bu düğmeye hafifçe basıldığında mekanizma hızlı ileri işlemi yapacaktır. Düğmeye tam basıldığında da kaset çıkartılır.6. KASET BÖLMESİ Kaseti enine tutarak bölmesine yerleştiriniz cihaz çalmaya başlayacaktır. (kasetin açık kısmı sağa bakıyor olmalıdır)7. TAPE Kasetin çalması esnasında yeşil LED lambası yanacaktır.8. RADIO Radyo konumundayken kırmızı LED lambası yanacaktır.

ÇALIŞTIRMA AÇ / KAPAT işlemiSoldaki düğmeyi hafifçe saat yöünde döndürünüz. Kaset bölmesinde kaset varsa kaset hemen çalacak ve TAPE LED lambası yanacaktır, kaset yoksa ayarlı en son radyo istasyonu dinletilir (hangi bant seçilmişse) ve RADIO LED lambası yanacaktır.Düğmeyi saat yönünün tersi yönünde bir klik sesi duyuncaya kadar döndürünüz.Not: Cihazı çalıştırdığınızda otomatik antenin sarı kablosuna +12V elektrik verilir.Ses AyarıCihazı çalıştırdıktan sonra sağdaki düğmeyi sağa döndürerek sesi ayarlayabilirsiniz (MAX yazan tarafa doğru) sola döndürdüğünüzde de ss düşecektir (MIN yazan tarafa doğru).Bandın değiştirilmesi ve radyo istasyonu aramaAM tuşuna basılmaksızın ve FM tuşu basılarak etkin hale getirilir. Soldaki düğme saat yönünde döndürüldüğünde frekans yükselir (UP) saat yönünün tersine döndürüldüğünde de (DN) düşer. Ayarlı istasyonn frekansı frekans göstergesinde görüntülenecektir.Kaset takma ve çalmaCihaza bir kaset takmadan evvel bandın kaset içinde gergin halde olması gerekir. Yoksa bir kalemle veya benzeri bir nesne ie sarınız ve gerginleştiriniz ardından da kaseti şu şekilde yerleştiriniz:Kasetin açık kısmı sağa gelecek şekilde kenarlarından tutunuz. Kasete hafifçe bastırınız, sürücü tarafından kavrandığını ve cihazın içine uygun olarak oturduğunu hissediniz. TAPE LED lambası yanacaktır. Radyo işlevi şimdi kapalıdır ve kaset otomatik olarak çalınacakır.Kasetin sonuna gelindiğinde, kaset srücüsü otomatik olarak duracak ve cihaz radyo konumuna geçecektir (RADIO LED lambası yanıyo olacaktır). Kasetin ikinci tarafı da kaset çevrilerek çalınabilir.Hızı İleriKaseti hızlı ileri sarmak için düğmeye hafifçe basınız. FF / EJ üzerine İkinci bir hafif basma işlemi kasetin norml çlma işlemini devam ettirecektir.Kaseti sonuna kadar hızlı ileri sararsanız, kasetin sonuna gelindiğinde otomatik olarak radyo konumuna geçilecektir.Kasetin ÇıkartılmasıFF / EJ tamamen basıdığında kaset bölmesindeki kaset çıkartılacaktır. Bu durumda radyo konumuna geçilecektir.Notlar:• Kaset çalınıyorken güç kesildiğinde kaset bölme içinde kalacaktır. Cihazı tekrar çalıştırdığınızda, kaset kaldığı yerden devam edecektir.• Cihaz kulanılmadığı zamanlarda kaset kaset bölmesinde tutulmamalıdır. Downloaded from www.Manualslib.com manuals search engine101. 100. BAKIMCihazın dış kısımlarını temizlemek için yumuşak bir bez kullanınız. Benzin, tiner veya diğer çözücü maddeler kullanmayınız.SORUN GİDERMEGenel sorunları çözmek için, soun giderme listesindeki işlemleri okuyunuz ve uygulayınız. Problem devam ediyorsa, en yakın satıcınızla temas kurunuz.Sorun Sebep ÇözümCihazı çalıştıramıyorum.Kalitesiz ses var (bozuk ses, parazitlenme).Kötü radyo yayın alımı var.Sigorta yanmıştır. Kablola kısa devre yapıyor mu bakınız ve aynı orana sahip yeni bir sigorta ile değiştiriniz.Ses ya yok ya da çok düşük. Kablo ağı düzgün bağlanmamıştır.Kablo bağlantılarını kontrol ediniz (bak. Kablolama).Hoparlörlerin kablosu ya şasiye ya da başka bir nesneye temas ediyordur.Hoparlör kablolarını doğru bağlayınız veya yalıtınız.Hoparlör kablosu bir vidayla kısa devre yapıyordur.Hoparlör kablolarını kontrol ediniz.Hoparlörler doğru bağlanmamıştır.Tüm hoparlörlerin artı ve eksi bağlantılaını doğru yapınız.Anten çekilmemiştir. Anteni sonuna kadar açınız.Otomatik anten güç bağlantısı doğru yapılmamıştır.Kabloları doğru takınız (bak. Kablolama ).
