BEDIENUNGSANLEITUNG 7173N2 ELTA

AUTORADIO MIT CASSETTENABSPIELER

AUTORADIO MIT CASSETTENABSPIELER

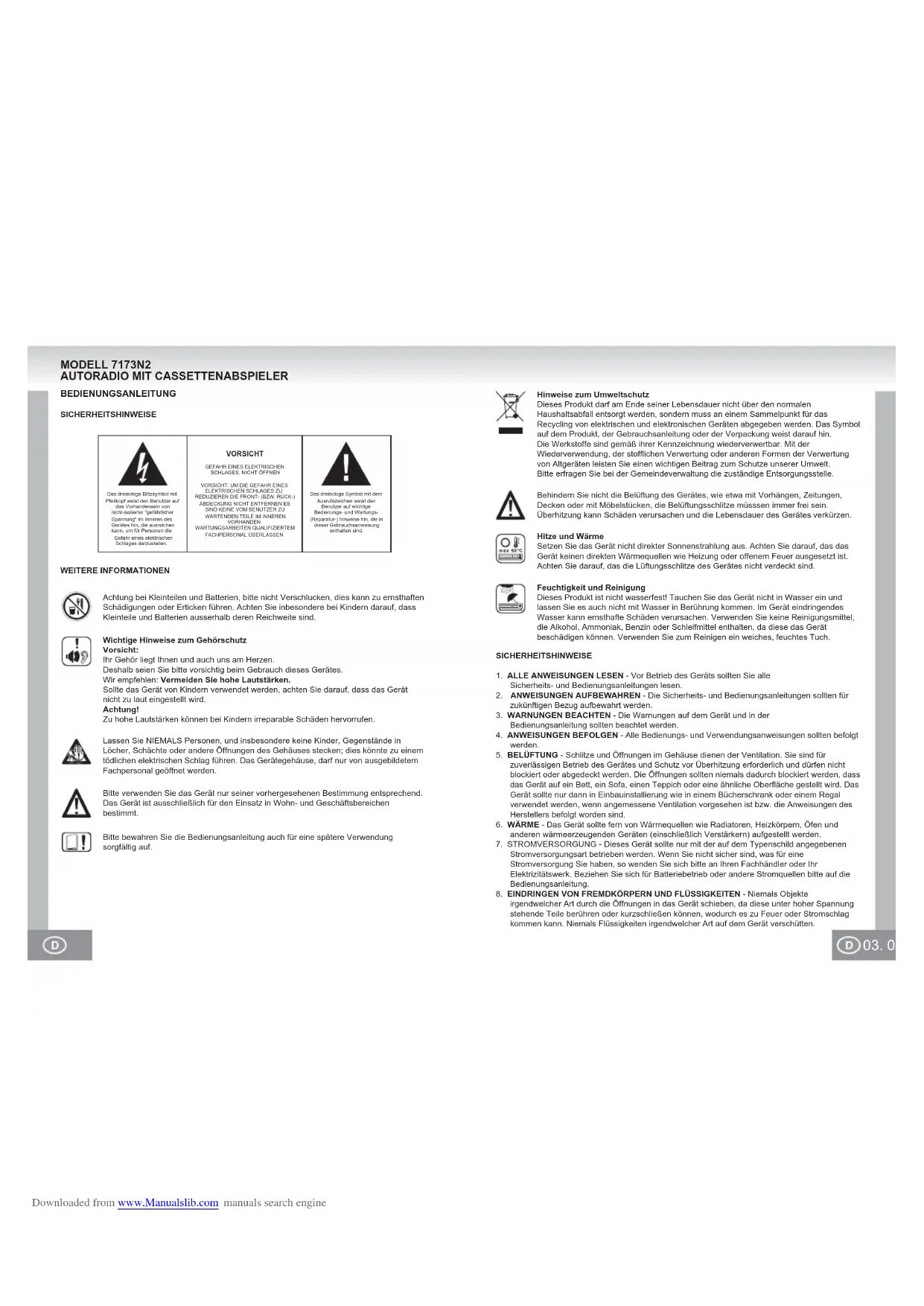

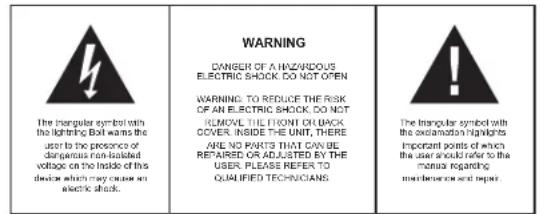

Bitte verwenden Sie das Gerät nur seiner vorhergesehenen Bestimmung entsprechend.Das Gerät ist ausschließlich für den Einsatz in Wohn- und Geschäftsbereichen bestimmt.Bitte bewahren Sie die Bedienungsanleitung auch für eine spätere Verwendung sorgfältig auf.BEDIENUNGSANLEITUNGSICHERHEITSHINWEISEWEITERE INFORMATIONENLassen Sie NIEMALS Personen, und insbesondere keine Kinder, Gegenstände in Löcher, Schächte oder andere Öffnungen des Gehäuses stecken; dies könnte zu einem tödlichen elektrischen Schlag führen. Das Gerätegehäuse, darf nur von ausgebildetem Fachpersonal geöffnet werden.Das dreieckige Blitzsymbol mit Pfeilkopf weist den Benutzer auf das Vorhandensein von nicht-isolierter "gefährlicher Spannung" im Inneren des Gerätes hin, die ausreichen kann, um für Personen die Gefahr eines elektrischen Schlages darzustellen.Das dreieckige Symbol mit dem Ausrufezeichen weist den Benutzer auf wichtige Bedienungs- und Wartungs- (Reparatur-) hinweise hin, die in dieser Gebrauchsanweisung enthalten sind.VORSICHTGEFAHR EINES ELEKTRISCHEN SCHLAGES, NICHT ÖFFNENVORSICHT: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN DIE FRONT- (BZW. RÜCK-) ABDECKUNG NICHT ENTFERNEN ES SIND KEINE VOM BENUTZER ZU WARTENDEN TEILE IM INNEREN VORHANDENWARTUNGSARBEITEN QUALIFIZIERTEM FACHPERSONAL ÜBERLASSENAchtung bei Kleinteilen und Batterien, bitte nicht Verschlucken, dies kann zu ernsthaften Schädigungen oder Erticken führen. Achten Sie inbesondere bei Kindern darauf, dass Kleinteile und Batterien ausserhalb deren Reichweite sind.Wichtige Hinweise zum GehörschutzVorsicht:Ihr Gehör liegt Ihnen und auch uns am Herzen.Deshalb seien Sie bitte vorsichtig beim Gebrauch dieses Gerätes.Wir empfehlen: Vermeiden Sie hohe Lautstärken.Sollte das Gerät von Kindern verwendet werden, achten Sie darauf, dass das Gerät nicht zu laut eingestellt wird.Achtung!Zu hohe Lautstärken können bei Kindern irreparable Schäden hervorrufen.SICHERHEITSHINWEISE1. ALLE ANWEISUNGEN LESEN - Vor Betrieb des Geräts sollten Sie alle Sicherheits- und Bedienungsanleitungen lesen.

2. ANWEISUNGEN AUFBEWAHREN - Die Sicherheits- und Bedienungsanleitungen sollten für

zukünftigen Bezug aufbewahrt werden.3. WARNUNGEN BEACHTEN - Die Warnungen auf dem Gerät und in der Bedienungsanleitung sollten beachtet werden.4. ANWEISUNGEN BEFOLGEN - Alle Bedienungs- und Verwendungsanweisungen sollten befolgt werden.5. BELÜFTUNG - Schlitze und Öffnungen im Gehäuse dienen der Ventilation. Sie sind für zuverlässigen Betrieb des Gerätes und Schutz vor Überhitzung erforderlich und dürfen nicht blockiert oder abgedeckt werden. Die Öffnungen sollten niemals dadurch blockiert werden, dass das Gerät auf ein Bett, ein Sofa, einen Teppich oder eine ähnliche Oberfläche gestellt wird. Das Gerät sollte nur dann in Einbauinstallierung wie in einem Bücherschrank oder einem Regal verwendet werden, wenn angemessene Ventilation vorgesehen ist bzw. die Anweisungen des Herstellers befolgt worden sind.6. WÄRME - Das Gerät sollte fern von Wärmequellen wie Radiatoren, Heizkörpern, Öfen und anderen wärmeerzeugenden Geräten (einschließlich Verstärkern) aufgestellt werden.7. STROMVERSORGUNG - Dieses Gerät sollte nur mit der auf dem Typenschild angegebenen Stromversorgungsart betrieben werden. Wenn Sie nicht sicher sind, was für eine Stromversorgung Sie haben, so wenden Sie sich bitte an Ihren Fachhändler oder Ihr Elektrizitätswerk. Beziehen Sie sich für Batteriebetrieb oder andere Stromquellen bitte auf die Bedienungsanleitung.8. EINDRINGEN VON FREMDKÖRPERN UND FLÜSSIGKEITEN - Niemals Objekte irgendwelcher Art durch die Öffnungen in das Gerät schieben, da diese unter hoher Spannung stehende Teile berühren oder kurzschließen können, wodurch es zu Feuer oder Stromschlag kommen kann. Niemals Flüssigkeiten irgendwelcher Art auf dem Gerät verschütten.Behindern Sie nicht die Belüftung des Gerätes, wie etwa mit Vorhängen, Zeitungen, Decken oder mit Möbelstücken, die Belüftungsschlitze müsssen immer frei sein. Überhitzung kann Schäden verursachen und die Lebensdauer des Gerätes verkürzen.Hitze und WärmeSetzen Sie das Gerät nicht direkter Sonnenstrahlung aus. Achten Sie darauf, das das Gerät keinen direkten Wärmequellen wie Heizung oder offenem Feuer ausgesetzt ist. Achten Sie darauf, das die Lüftungsschlitze des Gerätes nicht verdeckt sind.Feuchtigkeit und ReinigungDieses Produkt ist nicht wasserfest! Tauchen Sie das Gerät nicht in Wasser ein und lassen Sie es auch nicht mit Wasser in Berührung kommen. Im Gerät eindringendes Wasser kann ernsthafte Schäden verursachen. Verwenden Sie keine Reinigungsmittel, die Alkohol, Ammoniak, Benzin oder Schleifmittel enthalten, da diese das Gerät beschädigen können. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.Hinweise zum UmweltschutzDieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Downloaded from www.Manualslib.com manuals search engine05. 04.

9. BESCHÄDIGUNG, DIE EINE WARTUNG ERFORDERT - Ziehen Sie stets den Netzstecker und

wenden sich an einen autorisierten Kundendienst, wenn: a. das Netzkabel oder der Stecker beschädigt ist; b. Flüssigkeit oder Fremdkörper in das Gerät eingedrungen sind; c. das Gerät Regen oder Feuchtigkeit ausgesetzt war; d. das Gerät nicht wie gewöhnlich funktioniert. Stellen Sie nur jene Steuerungen ein, die in der Bedienungsanleitung beschrieben sind; e. das Gerät fallen gelassen oder beschädigt wurde; f. das Gerät Leistungskraft verloren hat.

10. WARTUNG - Versuchen Sie nicht, das Gerät selbst zu warten, da Sie sich durch Öffnen bzw.

Entfernen von Abdeckungen hohen Spannungen und sonstigen Gefahren aussetzen können. Wenden Sie sich mit Wartung und Reparaturen stets an einen autorisierten Kundendienst.11. REINIGUNG - Ziehen Sie vor dem Reinigen den Netzstecker. Benutzen Sie keine flüssigen oder Sprühreiniger, sondern nur ein feuchtes Tuch. Folgen Sie den Reinigungshinweisen in der Bedienungsanleitung.12. GEWITTER - Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung Netzstecker und Antennenkabel als zusätzlichen Schutz gegen Überspannung ab.13. SICHERHEITSÜBERPRÜFUNG - Verlangen Sie nach einer Wartung stets eine Sicherheitsüberprüfung durch den Kundendienst.14. ÜBERLASTUNG - Überlasten Sie Steckdosen und Verlängerungskabel nicht, das kann zu Feuer und Stromschlag führen.

15. ELEKTROSTATISCHE ENTLADUNG - Wenn ein Fehler angezeigt wird oder eine Fehlfunktion

besteht, das Netzkabel rausziehen und alle Batterien entfernen. Danach das Netzkabel wieder anschließen.EinbauleisteEinbauöffnungDurchführung Reglerachseflache UnterlegscheibeSechskant-MutterDrehknopfFrontrahmenArmaturenbrettflache UnterlegscheibeUnterlegscheibe Sechskant-MutterReglerachse

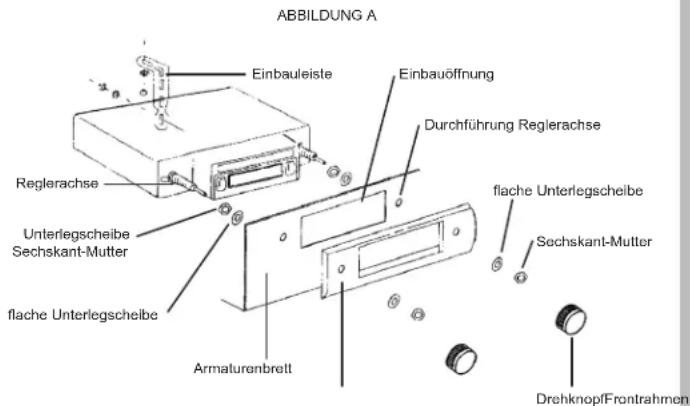

EINBAU IN DAS ARMATURENBRETT

Vorsichtsmaßnahmen• Die Stromkabel erst nach der Verdrahtung aller anderen Anschlüsse anschließen.• Das Batteriekabel (ROT) unbedingt an die positive Klemme (+) der Batterie anschließen.• Zum Schutz vor Kurzschlüssen alle freiliegenden Kabel/Leiter isolieren.• Nach der Installation alle losen Kabel/Leiter sichern.Vorbereitung• Schließen Sie zunächst alle Kabel an, bevor Sie das Gerät endgültig einbauen und prüfen, ob alle Anschlüsse korrekt ausgeführt wurden und das Gerät einwandfrei funktioniert.• Das Massekabel vom Minuspol (-) der Batterie abklemmen.• Wählen Sie den Installationsort so aus, dass das Fahrvermögen des Fahrers nicht beeinträchtigt wird und keine Gefahr für Mitfahrer bei Notbremsungen besteht.• Wenden Sie sich an die nächstgelegene Werkstatt, falls für den Einbau Löcher gebohrt oder sonstige Veränderungen am Fahrzeug vorgenommen werden müssen.EinbauöffnungFalls im Armaturenbrett eine entsprechende Einbauöffnung, wie in ABBILDUNG A dargestellt, vorhanden ist, lässt sich das Gerät in das Armaturenbrett einbauen.Für einen solchen Einbau sollte das Armaturenbrett eine Dicke von 4,5 bis 6 mm haben.Sichern der RückseiteEin Ende der Einbauleiste an der Rückseite des Gerätes befestigen und das andere Ende an der Schutzwand oder einem anderen, stabilen metallischen Teil des Fahrzeuges sichern.Nach dem Einbau ist die negative (-) Batterieklemme wieder anzuschließen.ABBILDUNG A Downloaded from www.Manualslib.com manuals search engine07. 06. VERKABELUNG Dieses Gerät ist nur für Fahrzeuge mit einer elektrischen 12 Volt Anlage und negativer Erdung ausgelegt.Freiliegende Kabel unbedingt isolieren, damit kein Kurzschluss zwischen blanken Kabeln / Leitern und der Fahrzeugkarosserie entstehen kann. Sämtliche Kabel zu Bündeln zusammenfassen und darauf achten, dass die Kabelenden keinen Kontakt mit Metallteilen haben.HINWEISE:• Schließen Sie das Stromkabel der automatischen Antenne nicht mit der Masse kurz.• Dieses Gerät besitzt eine negative Erdung.• Achten Sie darauf, dass die Lautsprecherkabel nicht kurzgeschlossen werden.• Schließen Sie erst alle Kabel an und überprüfen Sie die Funktionalität des Gerätes, bevor Sie das Gerät einbauen.ANTENNENBUCHSEANTENNENSTECKERCHASSIS MASSE3 A SICHERUNG12V PLUS / ZU B+ 12V BATTERIE ROT GRÜN GRAU GELB STROMVERSORGUNG AUTOMATISCHE ANTENNESCHWARZ / GROUNDLEFT SPEAKER + / LINKER LAUTSPRECHER +RIGHT SPEAKER + / RECHTER LAUTSPRECHER -

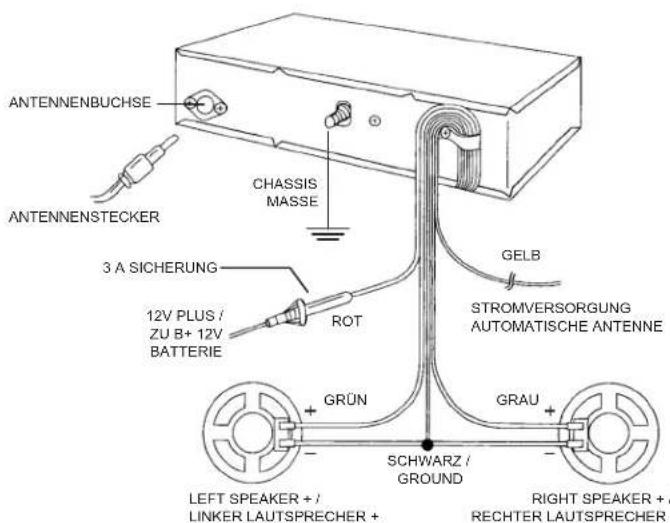

ANSCHLUSS DER LAUTSPRECHER

Vorsichtsmaßnahmen• Nur ungeerdete Lautsprecher verwenden.• Die mit diesem Gerat verwendeten Lautsprecher sollen eine ausreichende Musik-Belastbarkeit besitzen.• Lautsprecher mit zu geringer Belastbarkeit können beschädigt werden.• Die Impedanz der Lautsprecher muss 4 - 8 Ohm betragen. Eine zu große oder zu kleine Impedanz ist mit Leistungseinbußen verbunden und kann zu einer Beschädigung der Lautsprecher oder dieses Gerätes führen.• Kein 3-Kabel-Lautsprechersystem mit einer gemeinsamen Erdungsleitung verwenden. Das Lautsprecherkabel niemals an der Fahrzeugkarosserie anschließen.• Lautsprecherkabel sind von Antenne und Antennenkabel entfernt zu halten (etwa 30 cm auseinander).• Gerät wird beschädigt, wenn Lautsprecher (vorne, hinten) nicht richtig angeschlossen sind.• Schließen Sie niemals mehr als einen Lautsprecher an einen Satz Lautsprecherkabel an. (außer bei Anschluss eines Hochtonlautsprechers)SicherungAls Ersatz für eine durchgebrannte Sicherung unbedingt eine Sicherung mit dem vorgeschriebenen Nennwert (3 A) verwenden. Durch den Gebrauch von Sicherungen mit höheren Nennwerten oder durch den Anschluss ohne Gebrauch einer Sicherung kann ein Brand oder Geräteschaden verursacht werden. Falls die Austauschsicherung ebenfalls durchbrennt, wenden Sie sich bitte an die nächste Werkstatt.FALSCHFahrgestellFahrgestellFALSCHFALSCH Downloaded from www.Manualslib.com manuals search engine09. 08.

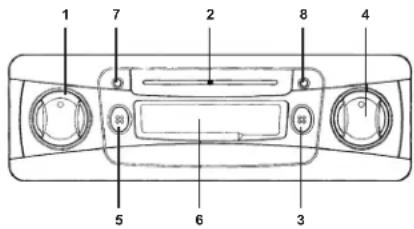

BEDIENELEMENTE UND FUNKTIONEN

1. ON / VOLUME (EIN / AUS SCHALTER UND LAUTSTÄRKEREGELUNG) Der gemeinsame Ein- / Ausschalter und Lautstärkeregler werden mit dem linken Drehknopf bedient. Drehen Sie den Knopf ein kleines Stück im Uhrzeigersinn, um das Gerät einzuschalten. Durch weiteres Drehen nach rechts heben Sie die Lautstärke an und durch eine Drehung nach links wird sie abgesenkt.2. ZEIGER FÜR DIE EINGESTELLTE FREQUENZ Zeigt auf der Frequenzskala die aktuell eingestellte Frequenz für FM (UKW) oder AM (MW) an.3. AM / FM (MW / UKW, UMSCHALTEN DES EMPFANGSBEREICHS) Bei nichtgedrückter Taste ist der AM (MW)-Empfangsbereich eingeschaltet. Durch Drücken der Taste wird in den FM (UKW)-Empfangsbereich umgeschaltet.4. TUNING (SENDERABSTIMMUNG) Stellen Sie mit dem rechten Drehknopf den gewünschten Sender ein. Die Frequenzanzeige enthält die Skalen für AM (MW) und FM (UKW). Der gewünschte Sender kann durch Drehen des Knopfs nach rechts oder links gesucht werden.5. FF / EJ (SCHNELLER VORLAUF UND AUSWURFTASTE) Durch halbes Eindrücken der Taste wird der Mechanismus in den schnellen Vorlauf geschaltet. Durch vollständiges Eindrücken wird die Cassette ausgeworfen.6. CASSETTENSCHACHT Halten Sie die Kassette längsgerichtet und führen sie zur Wiedergabe in den Schacht ein. (Mit der offenen Seite der Kassette nach rechts zeigend)7. TAPE Die grüne LED leuchtet bei der Wiedergabe einer Cassette auf.8. RADIO Die rote LED leuchtet im Radiobetrieb auf.

BETRIEB Einschalten / AusschaltenDrehen Sie den linken Knopf ein kleines Stück im Uhrzeigersinn. Bei eingelegter Cassette startet die Wiedergabe von Cassette und TAPE leuchtet auf, ansonsten wird die aktuell eingestellte Radiostation (abhängig vom Empfangsbereich) wiedergegeben und die RADIO leuchtet auf.Zum Ausschalten des Geräts drehen Sie den linken Knopf bis zum Anschlag gegen den Uhrzeigersinn, bis er einrastet.Anmerkung: Beim Einschalten wird das gelbe Steuerkabel zur automatischen Antenne mit +12V versorgt.LautstärkeregelungNach dem Einschalten können Sie mit einer Drehung des linken Knopfs im Uhrzeigersinn die Lautstärke anheben (in Richtung der Markierung MAX) und durch eine Drehung nach links absenken (in Richtung der Markierung MIN).Umschalten des Empfangsbereichs und SendersucheBei nichtgedrückter Taste ist der AM-Empfangsbereich und bei gedrückter Taste ist der FM-Empfangsbereich eingeschaltet. Durch Drehen des rechten Knopfs im Uhrzeigersinn wird die Frequenz erhöht (UP) oder gegen den Uhrzeigersinn wird sie verringert (DN). Die Frequenz des eingestellten Senders wird auf der entsprechenden Frequenzskala eingezeigt.Einsetzen einer Cassette und WiedergabeStellen Sie vor dem Einlegen der Cassette in das Gerät sicher, dass das Band in der Cassette straff aufgewickelt ist. Falls das nicht der Fall ist, können Sie es mit Hilfe eines Stiftes oder ähnlichem aufwickeln und dann wie folgt einlegen:Die Cassette mit der freiliegenden Bandseite nach rechts weisend in den Cassettenschacht einschieben. Die Cassette behutsam hineindrücken, bis sie vom Laufwerk erfasst und an die richtige Position im Gerät geladen wird. TAPE leuchtet auf. Die Radiobetriebsart wird ausgeschaltet und die Kassettenwiedergabe beginnt automatisch.Ist das Ende der Cassette erreicht, schaltet das Cassettenlaufwerk automatisch ab und wechselt in die Radiobetriebsart (RADIO leuchtet auf). Durch Umdrehen der Cassette kann die Rückseite wiedergegeben werden.Schneller VorlaufDie Taste FF / EJ halb eindrücken, um das Band schnell vorzuspulen. Ein erneuter, leichter Tastendruck auf FF / EJ schaltet erneut die normale Cassettenwiedergabe ein.Falls Sie das Band vollständig vorspulen, wird am Ende automatisch in die Radiobetriebsart umgeschaltet.Die Cassette auswerfenDrücken Sie die Taste FF / EJ vollständig ein und die Cassette wird in dem Cassettenschacht freigegeben. Die Radiobetriebsart schaltet sich ein.Hinweise:• Wird die Stromversorgung bei der Wiedergabe einer Cassette unterbrochen, so verbleibt die Cassette im Schacht. Wenn Sie das Gerät wieder einschalten, wird die Wiedergabe der Cassette fortgesetzt.• Die Cassette sollte bei Nichtgebrauch stets aus dem Cassettenschacht entfernt werden. Downloaded from www.Manualslib.com manuals search engine11. 10. PFLEGEZur Reinigung des Äußeren des Gerätes, das Gerät mit einem weichen Tuch abwischen. Auf keinen Fall Benzin,Verdünner oder irgendein anderes Lösemittel verwenden.FEHLERSUCHEManchmal funktioniert das Gerät nicht richtig, weil möglicherweise ein Bedienungsfehler vorliegt. Schauen Sie daher zunächst in die nachfolgende Übersicht, bevor Sie Ihr Gerät zur Reparatur geben. Vielleicht lässt sich der Fehler ganz leicht beheben.Symptom Ursachen AbhilfenDas Gerät lässt sich nicht einschalten.Die Sicherung ist durchgebrannt. Überprüfen Sie die Kabel auf Kurzschluss und ersetzen Sie die Sicherung durch eine neue mit gleichen Werten.Kein Ton oder zu geringe Lautstärke.Die Anschlusskabel oder der Kabelbaum sind nicht richtig verbunden.Überprüfen Sie die Kabelanschlüsse (siehe Verkabelung).Das Lautsprecherkabel berührt das Wagenchassis o. Ä.Verdrahten oder isolieren Sie das Lautsprecherkabel ordnungsgemäß.Schlechte Klangqualität (Verzerrungen, Störungen).Ein Lautsprecherkabel wird durch eine Schraube kurzgeschlossen.Überprüfen Sie die Lautsprecherkabel.Die Lautsprecher sind nicht richtig angeschlossen.Schießen Sie die Plus- und Minuspole aller Lautsprecher korrekt an.Schlechter Radioempfang.Die Fahrzeugantenne ist nicht herausgezogen.Ziehen Sie die Antenne vollständig heraus.Das Kabel für die Steuerung der automatischen Antenne ist nicht richtig angeschlossen.Schließen Sie das Kabel richtig an (siehe Verkabelung). TECHNISCHE SPEZIFIKATIONEN 1. RADIO Frequenzbereich AM / FM (MW / UKW) AM (MW) 525 - 1615 kHz FM (UKW) 87.5 - 108 MHz2. CASSETTENLAUFWERK Bandgeschwindigkeit 4,75 cm / Sek. Gleichlaufschwankungen weniger als 0,4% Cassettenmechanismus automatischer Stopp3. ALLGEMEINES Spannungsversorgung 12 Volt Gleichspannung Lautsprecherimpedanz 4 - 8 Ω Abmessungen 178 mm (B) x 110 mm (T) x 44 mm (H) Gewicht ca. 0,8 kgÄNDERUNGEN, AUCH OHNE VORANKÜNDIGUNG, VORBEHALTEN. Downloaded from www.Manualslib.com manuals search engine13. 12. INSTRUCTION MANUALSAFETY INSTRUCTIONSFURTHER INFORMATIONThe triangular symbol with the lightning Bolt warns the user to the presence of dangerous non-isolated voltage on the inside of this device which may cause an electric shock.The triangular symbol with the exclamation highlights important points of which the user should refer to the manual regarding maintenance and repair.WARNINGDANGER OF A HAZARDOUS ELECTRIC SHOCK. DO NOT OPENWARNING: TO REDUCE THE RISK OF AN ELECTRIC SHOCK, DO NOT REMOVE THE FRONT OR BACK COVER. INSIDE THE UNIT, THERE ARE NO PARTS THAT CAN BE REPAIRED OR ADJUSTED BY THE USER. PLEASE REFER TO QUALIFIED TECHNICIANS.Please keep this instruction manual for further referenceNEVER let allow anyone, especially children, to put objects into the holes, slots or openings on this devise. This may lead into death due to electric shock. The device must only be opened by a qualified assistant.Beware of small pieces and batteries, do not swallow them. It may be hazardous to your health and lead into suffocation. Please, Make sure to keep small devices and batteries out of the reach of children.Important advice regarding hearing protectionCaution:You care for your hearing, and so do we.Therefore, use caution while using this appliance.Our recommendation: Avoid high volumes.Children should be supervised while using headphones; make sure that the appliance is not set to high volumeCaution!High volumes may cause irreparable damage to children’s ears.Only use the appliance for its intended purpose.This device may only be used in housings and business premises. MODEL 7173N2
